Вариатор, автомат или робот

Сравнительная характеристика видов коробок передач

Вид КПП	Параметры	Ресурс (км)	Экономичность	Эксплуатация	Преимущества	Недостатки
Гидромеханический автомат	В зависимости от многоступенчатости	Около 500 000	Высокий расход топлива	Автомат — лучший вариант для езды по городу (особенно в пробках)	Универсальность Удобство в управлении Большой запас проходимости Надежность Защита двигателя и ходовой от перегрузок Ремонтопригодность	Медленный разгон Дорогостоящее ТО
Вариатор	Вес 40- 60 кг	В среднем 220 000 — 240 000	Небольшой расход топлива	Езда по городу, а автобану	Быстрый набор скорости Улучшенное сцепление и отсутствие рывков при разгоне Плавность хода Большое число вариантов изменения передаточного числа	Вариатор требует использования специального масла Неремонтопригоден Высокая стоимость ТО Шум от работы ощутим в салоне
Робот	В зависимости от привода, переключения скоростей	До 250000	Невысокий расход топлива и масла	Дороги с хорошим твердым покрытием	Высокий ресурс работы Ремонтопригодность Невысокая стоимость	Задержка при переключении скоростей Снижение ресурса при езде в пробках Перегрев сцепления Толчки и рывки при переключениях
Механика	Зависит от числа ступеней	В среднем 500000	Средний расход топлива Низкий — масла	Черта города Автобан Бездорожье	Хороший разгон Высокий КПД Быстрый зимний запуск Долговечность Неограниченные возможности по буксировке и быстрому вождению Низкая цена	Сложность эксплуатации Возможные перегрузки Постоянная работа рычагом и педалями В момент трогания авто откатывается назад

Роботизированная коробка переключения передач (или просто «робот»)

Если вкратце, то робот это — МКПП на которую установили блок управления, состоящий из сервопривода (электроузел) и гидропривода. Блок выполняет переключение передач по принципу механической КПП, только в автоматическом порядке, электроузел и гидравлика все делает без участия водителя. Характерным отличием переключения передач в роботизированной коробке является то, что передачи переключаются с такими же паузами как на МКПП.

Плюсы АКПП

Удобство;
Плавное переключение передач;
Возможность ручного режима (в случае с адаптивными АКПП);
Способствует увеличению срока эксплуатации мотора.

Минусы автомата:

Высокая стоимость авто с АКПП;
Дорогой ремонт АКПП, а также очень часто и обслуживание;
Увеличенный расход топлива;
Ограничения по буксировке (не более 30 км, со скоростью не быстрее чем 50 км/час).

Плюсы робота:

Более простое устройство;
Недорогой ремонт и обслуживание;
Невысокая стоимость по сравнению с АКПП;
Небольшой расход топлива (примерно такой же как у механики).

Минусы робота:

Долгое и не всегда плавное переключение передач;
Возможны толчки во время переключения передач;
Во время кратковременных остановок («тягучки», остановки, светофоры…) необходимо включать «нейтраль».

Как видите и тот и другой вариант имеет свои плюсы и минусы, однако на мой взгляд, адаптивная автоматическая коробка переключения передач выглядит куда привлекательнее ежели несовершенный хотя и дешевый во всех смыслах робот. За плавное переключение и возможность самостоятельно выбирать ту или иную передачу, придется переплатить во время покупки, а также на протяжении всей эксплуатации. Но, как говорится — каждому свое, делайте свои выводы исходя из вышеизложенного и принимайте решение, лично я для себя давно все решил.

У меня все, спасибо за внимание и до новых встреч на Вопрос Авто. Жду ваших комментариев на эту тему, делитесь ими и приводите свои доводы в пользу того или другого варианта КПП

Пока!

Чем хороши вариаторы?

Бесступенчатые трансмиссии (CVT) обеспечивают плавное изменение передаточных чисел. Наибольшее распространение получили клиноременные вариаторы с одной ременной передачей. Клиновидный ремень соединяет два шкива. Сдвижением и раздвижением стенок конических дисков достигается изменение диаметра шкивов. За счет плавного изменения передаточных чисел, водитель не ощущает смену передач.

В коробках CVT используются следующие виды сцепления:

электромагнитное;
многодисковое гидравлическое;
центробежное автоматическое;
гидротрансформатор.

Больше всего распространено мокрое многодисковое сцепление и гидротрасформатор, принцип работы которого мы рассмотрели выше. Именно вариаторы с гидротрансформатором самые надежные. До внедрения гидромуфты бесступенчатые коробки передач уже на небольших пробегах страдали растягиванием ремня и задирами на поверхности конусов. Для плавного переключения без пинков и задержек поверхности конусов должны быть идеально ровными. Поэтому вариаторы заслужили славу ненадежных агрегатов.

Внесение в конструкцию гидротрансформатора значительно снизило нагрузку на ремень и конусные диски. До момента блокировки гидромуфты рывки при резких стартах и пробуксовке ведущих колес демпфируются за счет проскальзывания насосного колеса относительного турбинного. Жидкость ATF гасит ударные нагрузки, благодаря чему значительно возрос ресурс ремней и конусных шкивов.

Стоит ли рисковать при покупке б/у авто?

Несмотря на все конструктивные улучшения, вариаторы по-прежнему крайне требовательны к обслуживанию и эксплуатации в морозное время года. Масло следует менять только на оригинальное, обязательно обнуление сервисного счетчика старения масла в ЭБУ коробки передач. В мороз первые 15-30 минут на авто с вариатором следует двигаться крайне аккуратно. Риск повреждения конусных дисков на непрогретой КПП очень высок.

Вариаторные коробки передач отлично работают в паре с любым двигателем. При поддержании невысокой скорости ЭБУ держит минимальные обороты, что обеспечивает топливную экономичность. Если же вам нужно динамично разогнаться, стрелка тахометра поднимется и зависнет в зоне максимальной эффективности двигателя. За счет бесступенчатого изменения передач крутящий момент постоянно передается на колеса. Усовершенствования конструкции вариаторных КПП позволило смелее использовать авто на легком бездорожье. Но по-прежнему CVT – это отличный вариант лишь для спокойной езды по городу и загородным трассам. При должном обслуживания многие вариаторы без проблем ходят 200-250 тыс. км.

Сравнение двух КПП: чем отличается робот от автомата

Опытные автовладельцы и механики хорошо знают, как отличить коробку автомат от робота визуально. Эксперты говорят, что определить внешне какой тип КПП у автомобиля поможет рычаг селектора. Если взглянуть на автоматическую коробку, то можно увидеть следующие положения кулисы:

«P» – парковка;
«N» – нейтральная;
«R» – задняя;
«D» – движение вперед.

Наличие остальных положений зависит от модели автомата.

Если же взглянуть на роботизированную трансмиссию, то автовладелец увидит:

«N» – нейтральная;
«R» – задняя;
«D» – движение вперед.

Положения «Парковка» может отсутствовать в роботе. Но роботизированная коробка не похожа на автомат не только по внешним признакам.

Начинающие автовладельцы часто не понимают, что это такое – робот и чем отличается от обычного автомата. Дело в том, что РКПП это по сути механическая КПП, которой управляет электронный блок.

Роботизированная коробка передач в отличие от автомата делится еще на два подвида:

Механическая коробка переключения скоростей с электронным блоком или простой робот. Этот тип был разработан первым, поэтому имел множество отрицательных сторон. Доходило в плоть до больших временных промежутках между переключением передач в АКПП автомобиля. Водитель чувствовал эти провалы, как вечные подергивания и толчки во время разгона.
Та же коробка только с двумя системами сцепления или преселективная. Это более усовершенствованный первый тип РКПП. Устанавливается на гоночные транспортные средства. Два вала сцепления позволяют переключать скорости в момент работы еще предыдущей передачи.

Внимание! В самом начале робот стали производить, как замену автомату, для снижения затрат автовладельцев на ремонт. И бюджетные авто имеют электрические сервоприводы, а дорогие и спортивные машины гидравлические

Бюджетные варианты роботов со вторым типом не очень удачны. Например, на Опель или Форд с РКПП, производители заменили гидронасосы на шаговые двигатели. В итоге, водитель постоянно чувствует рывки и задержки в переключении. Хотя, экспертами отмечено, что на той же Тойота Королла установлен аналогичный робот, а эти минусы отсутствуют.

Конструкция РКПП

По конструкции отличие робота от автомата заключается в следующем:

два механических вала, которые находятся друг в друге. Каждый из них имеет собственное сцепление;
актуатор или сервопривод: электрический или гидравлический. При использовании первого все исполнительные команды выполняют сервомеханизмы. Если присутствует гидромеханический блок, то он выполняет роль сцепления. В случае если установлен гидравлический привод, то он управляется посредством гидроцилиндров, которыми, в свою очередь, управляют клапаны электромагнита;
электронный блок. Эта система контролирует механизмы исполнения и следит за датчиками КПП робота. Он совмещается с бортовым компьютером.

Отличить робот от автомата можно и по преимуществам, которые дает его использование и отрицательным сторонам.

Роботы, установленные в машинах, имеют следующие плюсы:

простые в обслуживании;
экономичное потребление смазывающей жидкости из-за отсутствия гидротрансорфматора;
мгновенное переключение скоростей;
низкий расход топлива;
высокая динамика.

некачественное плавное переключение передач;
водитель чувствует задержки при смене скоростей;
непредсказуемость в поведении при тяжелых дорожных условиях;
переход в нейтральное положение при каждой остановке;
ресурс робота уменьшается при каждой пробуксовке.

Эксперты отмечают, что постоянное движение с пробуксовкой приводит к износу не только робота, но и двигателя. Поэтому РКПП больше всего предназначены для городского типа движения.

Таблица ниже показывает различия между коробками робот и автомат.

Тип отличий	Робот	Автомат
Конструктивный	Механическая коробка с электронным блоком управления	Гидротрансформатор, планетарная коробка, гидроблок
Функциональный	Наличие функции ручного переключения	Ручное переключение
Ценовой	Дорогая в ТО	Низкое по стоимости сервисное обслуживание
Потребительский	Низкое потребление горюче-смазочных материалов	Большие объемы расхода масла и горючего

Теперь начинающему автовладельцу будет легче выбирать между этими двумя видами автоматической трансмиссии. В следующем блоке приведены некоторые советы от опытных автовладельцев и механиков по выбору того или иного устройства, если автолюбитель уже сделал шаг в сторону одного из типов.

Чем отличается робот от автомата и вариатора?

Роботизированная коробка передач возвращает водителей к уже хорошо известной механической. Она очень похожа на свою предшественницу, но отличается тем, что управление берет на себя компьютер. Разумеется, педали сцепления вы здесь тоже не найдете. Автомат и вариатор предполагают большее количество датчиков и вариантов контроля автомобиля с помощью электроники. Если решать, что лучше робот или вариатор, то нужно исходить из конкретной ситуации. Так, например, водители, привыкшие к резкому стилю езды и управления машиной, быстро исчерпают ресурсы робота. На узел сцепления и так ложится большая нагрузка, быстрый разгон и резкое торможение приведут к поломкам. Однако ремонт такой коробки будет стоить лишь немного дороже механической.

Какая коробка передач лучше?

Хотите простую, надежную трансмиссию и вас не смущает дополнительная работа со сцеплением и ручкой КПП – берите механику. Желаете больше комфорта за небольшие деньги, ваш выбор – простейшая роботизированная КПП. Хотите ресурсную и при этом комфортную трансмиссию – берите классический автомат. При бережной эксплуатации в городской черте и небольших пробегах вариатор также не доставит хлопот. Ну а если вы любите получать удовольствие от динамичной езды, готовы мириться с конструктивными особенностями или хотите автомобиль выходного дня, покупайте авто с преселективным роботом.

Помните, что нет общего понятия надежности вариатора, робота или АКПП. Есть конкретные удачные и неудачные экземпляры, а поэтому работающие по одному и тому же принципу модели коробок передач с пробегом могут вести себя по-разному. Перед покупкой изучите опыт владельцев авто с выбранной коробкой передач, по возможности исследуйте историю обслуживания выбранного б/у автомобиля.

Как узнать, какая коробка передач стоит на авто?

Третья педаль на авто с МКПП говорит сама за себя. В случае с АКПП быстро определить модель можно 2 способами:

посмотреть комплектацию авто по VIN-code;
узнать по двигателю и году выпуска автомобили. Перечень связок мотор-трансмиссия у большинства производителей ограничен. Поэтому тот или иной тип КПП часто можно встретить лишь с конкретным мотором.

В чем отличие гидравлики от вариатора

Вариаторы представляют собой отдельное направление. Они не считаются КПП хотя бы потому, что передач как таковых нет. Вариатор представляет собой конструкцию, позволяющую автомобилю осуществлять непрерывный перенос крутящего момента на колеса, что обеспечивает плавный набор скорости.

Отличие вариатора от робота и автомата заключается в конструкции:

Состоит из ведущего и ведомого шкивов, расположенных друг напротив друга и связанных металлическим ремнем.
Смена передачи осуществляется за счет раздвижения и сдвижения шкивов. Когда они максимально раздвинуты, то это то же, что первая передача, когда сдвинуты, то пятая или даже выше.

Такой бесступенчатый вариатор имеет преимущества и недостатки. В первом случае речь идет о таких вещах, как экономичный режим работы и отсутствие лишних нагрузок. Но при динамичном разгоне двигатель начинает работать шумно, с монотонным гудением. Хотя качественные вариаторы уже работают так же, как классические автоматы, и даже еще экономичнее.

К числу недостатков следует отнести и то, что устройства не работают на пиковых нагрузках, при этом автомобиль с такой трансмиссией требует бережливого обслуживания.

Кроме того, приспособление не подходит для условий, в которых зимой машина долго пробуксовывает в снегу, так что для регионов с суровым климатом это плохой вариант.

Отличие вариатора от автомата

Привычная АКПП заметно упрощает жизнь водителя, устраняя педаль сцепления и необходимость вручную переходить на новую передачу. Этим (далеко не самым приятным процессом) занимается умная электроника, так что владельцу авто нужно лишь вовремя переключаться между нужными режимами, да контролировать педаль тормоза и газа. Тем не менее передачи переключаются, количество ступеней начинается от четырех и может доходить до восьми. Переход между ними максимально плавный, но он все же ощущается.

Вариатор же имеет неограниченное количество «скоростей», пересчитать их просто невозможно. Разница между вариатором и автоматом заключается в первую очередь в том, что у вариатора нет никаких передач, которые нужно переключать. Передаточные числа изменяются постоянно, поскольку конструкция состоит из двух шкивов, между которыми вращается ремень. Разумеется, такое описание максимально упрощает реальное устройство этого сложного аппарата. Прочность ремня очень велика, ведь он состоит из небольших металлических пластинок и больше напоминает цепь. Ни о каком переключении передач в таком случае и речи быть не может. Вариатор самостоятельно подбирает оптимальное положение ремня, что и объясняет быстрое изменение передаточного числа.

Если вы не знаете, как отличить вариатор от автомата, то просто прокатитесь в машине. Переключение передач (даже самое плавное) будет ощущаться. Особенно это заметно в момент набора скорости. А вот вариатор характеризуется невероятно мягкой ездой без рывков. Также можно заметить более быстрый набор скорости, связанный с тем, что вариатору не требуется тратить время на переключение скоростей.

Сравнить надежность этих устройств очень сложно. Стоит отметить тот факт, что вариатор контролируется большим количеством различных датчиков, вследствие этого вероятность поломки гораздо ниже. Но и при выходе из строя хотя бы одного датчика за ним могут последовать остальные. К тому же ремонт АКПП будет стоить дешевле, чем ремонт вариатора. Причин этому много, но основная — малое количество квалифицированных специалистов.

Коробка передач DSG — что это такое?

DSG (Direct Shift Gearbox – коробка передач с синхронизированным переключением) является эволюционным продолжением роботизированных КПП. Еще её называют преселективной трансмиссией – это второе поколение «роботов».

Такие коробки на сегодняшний день являются наиболее совершенными. Они оснащаются сразу двумя дисками сцеплениями – один переключает чётные передачи, а второй – нечётные. По сути, это две коробки передач в одном корпусе.

Изюминка коробки DSG заключается в том, что в ней постоянно включены две передачи: во время движения сомкнут лишь один из 2-х дисков сцепления, а второй находится в постоянной готовности, и включает свою передачу сразу же, как только размыкается первый диск. Благодаря такой схеме, переключения происходят практически мгновенно, а плавность работы сравнима с вариатором.

Но даже у такой, казалось бы, идеальной КПП как DSG есть свои недостатки. Конструкция преселективных трансмиссий чрезвычайно сложна. Всё это приводит к тому, что ее обслуживание никак нельзя назвать дешевым.

Кроме того, ремонтировать коробки DSG часто не берутся даже крупные СТО. Да и их ремонт, в большинстве случаев, просто невозможен. Поэтому при поломке зачастую приходится менять всю преселективную трансмиссию в сборе, и лишь иногда можно ограничиться заменой электронного блока управления.

Также в список недостатков коробок передач DSG можно занести и перегрев сцеплений после долгой езды, в результате чего со временем при переключениях появляются толчки.

Учитывая все вышеперечисленное, мы считаем, что преселективные трансмиссии, несмотря на всю их технологичность, еще достаточно «сырые», слишком дорогие и неремонтопригодные.

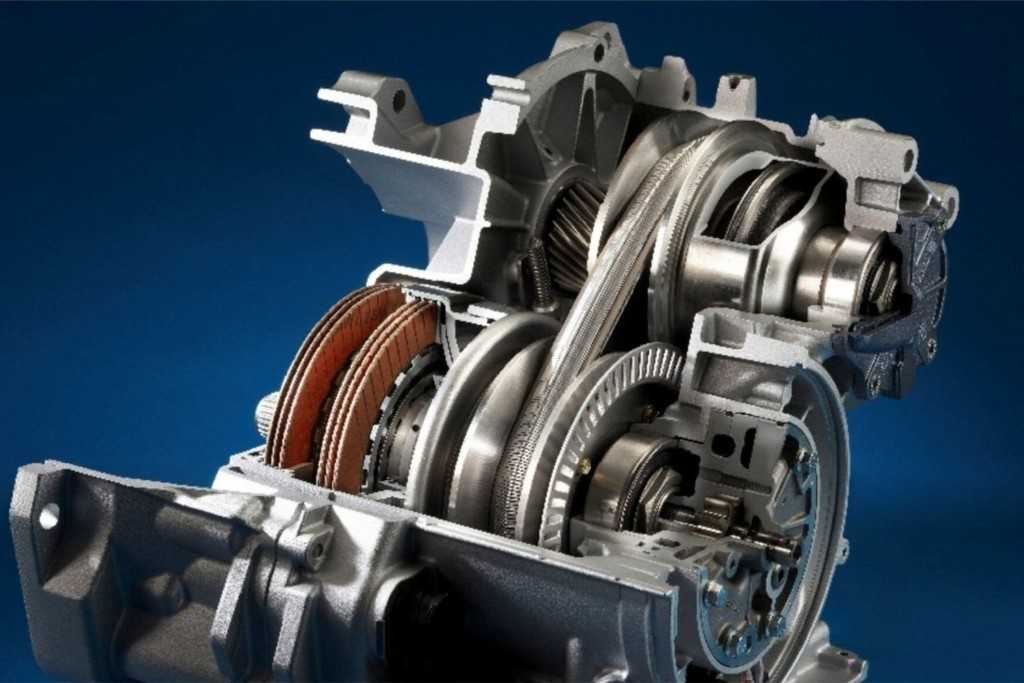

Вариатор

Вариатор (CVT) — вариант бесступенчатой трансмиссии, в процессе работы которой не происходит переключения передач. Простейшие модели вариатора использовались на мельницах, затем — на различных станках. Легковые автомобили стали оснащаться вариаторами во второй половине XX столетия, а расцвет бесступенчатой трансмиссии наступил уже в XXI веке.

Краткий обзор

Существует немало разновидностей вариаторов, в легковом автомобилестроении чаще всего встречаются следующие разновидности:

клиноременная трансмиссия;
клиноцепная трансмиссия

Клиноременной вариатор — самая распространенная разновидность вариатора на сегодняшний момент. Крутящий момент от движка в них передается с помощью трапециевидного металлического ремня. Ремень надевается на два шкива — один ведущий, передающий усилия от силового агрегата, и один ведомый, передающий усилие к колесам. Изменение диаметров шкивов изменяет передаточные числа, примерно соответствующие диапазонам обычных передач в коробке. Принцип работы клиноцепной трансмиссии схож, однако в них ремень меняется на цепь.

Плюсы и минусы

Вариатор имеет множество преимуществ по сравнению с МКПП и даже гидромеханическим автоматом. Однако отдельные недостатки конструкции не дают ему полностью вытеснить другие варианты трансмиссий.

К положительным качествам вариатора относятся следующие преимущества.

Высокий КПД трансмиссии. У вариатора нет расходов мощности на переключение передач, так что используется больший объем мощности, поступающий от двигателя.
Меньший расход топлива — этот плюс вытекает из предыдущего. Для достижения нужных показателей скорости вариатор использует меньший объем бензина.
Большая экологичность — меньший расход топлива определяет и меньшее количество вредных выбросов в выхлопе автомобиля.
Плавный разгон с лучшими показателями ускорения. Вариатор позволяет быстрее разгонять машину, так как нет затрат времени на переключение передач. Так что по динамическим характеристикам вариатор выигрывает и у МКПП, и уж тем более у коробки-автомат.
Отсутствие рывков. Так как у вариатора нет передач, то движение происходит плавно. Ускорение на автомобиле с вариатором напоминает езду на электромобиле или, например, троллейбусе. Это обеспечивает максимальный комфорт езды на машине с вариатором.
Дополнительный, но немаловажный плюс — отсутствие отката назад при трогании на неровной поверхности

Автомобиль с вариатором не заглохнет при трогании на горке и не откатится назад, что особенно важно для начинающих водителей.

Однако есть у вариатора и немало минусов, из-за которых он проигрывает другим типам трансмиссий.

Вариатор невозможно установить на двигатели большой мощности — клиноременная или клиноцепная трансмиссия не способна передавать крутящий момент от двигателей мощностью более 220 л. с.
Несмотря на хорошие динамические характеристики вариатор не подходит для спортивного типа езды. Он «не любит» высоких оборотов двигателя, резких ускорений, пробуксовок и т. д.
Недостаточная надежность конструкции — наличие большого количества электроники приводит к усложнению системы. Поэтому поломка вариатора — достаточно распространенное явление. Кроме того, ремонт вариатора обходится дорого, к тому же настоящих специалистов по подобному типу трансмиссии не так много.
Меньший ресурс коробки — ремень вариатора рекомендуется менять после пробега в 150 тыс. км вне зависимости от его физического износа.
Требовательность к обслуживанию. Вариатор можно заправлять только оригинальным трансмиссионным маслом, которое обходится дороже аналогов.
Вариатор не позволяет буксировать прицеп или другой автомобиль.

Преселективная автоматическая коробка передач с двойным сцеплением

Эта коробка отличается наличием в конструкции двух независимых сцеплений, благодаря чему обеспечивается невероятная плавность и быстро действенность при переключении. По сути, принцип работы данной системы можно объяснить так: при разгоне средства передвижения на первой ступени, система уже заранее включает вторую и когда приходит время переключения, она просто размыкает первое сцепление и активирует второе. Поэтому при переключения не наблюдается пауз, водитель может наслаждаться впечатляющим комфортом и динамикой. В перспективе, такие коробки могут стать будущим всего автопрома, если инженерам и конструкторам удастся преодолеть их главный недостаток – повысить надежность и устранить «паузу» при старте. Ресурс работы таких АКПП с двойным сцеплением – примерно 200 тысяч километров, что можно считать вполне неплохим показателем. Преимущества: быстродействие и плавность, прекрасные динамические показатели и экономичность в плане расхода топлива, наличие нескольких режимов, которые позволяют настроить автомобиль под себя. Недостатки: высокая стоимость КПП и ее обслуживания, не подходит для эксплуатации в сложных дорожных условиях. Среди лидеров популярности автомобилей с данным видом трансмиссии можно выделить: Audi A3, Volkswagen Polo, Mercedes-Benz B-Class, Volkswagen Passat, Ford Mondeo.

Работа автоматической КПП

Классическая автоматическая коробка передач состоит из:

гидротрансформатора (сцепления);
планетарного редуктора;
гидравлической системы;
электронного блока управления.

Работа коробки автомат осуществляется следующим образом:

С запуском двигателя приводится в действие масляный насос для создания жидкостного давления в AT.
Раскручивается насосное колесо гидротрансформатора со скоростью коленвала (турбинное и реакторное колеса в это время неподвижны).
Водитель выжимает педаль газа и переключает передачи. Двигатель раскручивается вместе с насосным колесом, от лопастей которого масло отбрасывается к турбине, заставляя ее вращаться. После этого смазка возвращается к колесу насоса и ускоряет его.
Масло проходит через радиатор автомата.
Свободные диски и шестерни вращаются в планетарном редукторе (неподвижные фрикционы присоединены к корпусу коробки).
Электроблок определяет скорость автомобиля и нагрузку силового агрегата по показаниям датчиков, передает сигнал для переключения передачи в гидроблок. Затем маслонасос подает рабочее давление в каналы гидравлической системы.
От маслонасоса техническая жидкость проходит к гидроблоку, открывается соленоид, пропуская его к планетарному звену. Жидкость давит на поршни сжимающие фрикционные диски.
Происходит блокировка элемента планетарного ряда, жестко связанного с фрикционом (например, короны), крутящий момент передается через водило или солнечную шестерню. Изменяется скорость вращения и передаваемое усилие выходного вала. Одновременно происходит разблокировка элементов предыдущей передачи автомата.

АКПП с режимом ручного управления (Autostick, Tiptronic) дают возможность водителю самостоятельно регулировать скоростной режим, но сам процесс переключения происходит под управлением электроблока.

Какие неисправности автомата появляются чаще всего?

Неисправности автомата выражаются в невозможности переключения режимов работы коробки или в блокировке одной из передач. Причины поломок могут быть в механической и электронной части АКПП. Это:

АКПП

неисправности гидротрансформатора и блокировочной муфты автомата;
износ валов, шестерен, фрикционных элементов;
засорение масляных каналов;
поломки гидроблока и масляного насоса;
выход из строя исполнительных элементов автомата, датчиков системы управления или контроллера;
обрывы, замыкания электропроводки автомата.

Срок службы автомата зависит от характера эксплуатации автомобиля, своевременного и грамотного техобслуживания. В соответствии с рекомендациями производителя ТС, необходимо периодически выполнять замену масла и регулярно проходить диагностику на СТО для контроля состояния маслоприемника и радиатора.

АКПП с гидротрансформатором

В основе АКПП лежит принцип работы планетарного редуктора. В МКПП смена передаточных чисел происходит за счет разного диаметра зацепленных шестерней. В АКПП аналогичный эффект достигается блокировкой входов планетарных механизмов. В планетарной передачи мы можем получить необходимую скорость вращения на выходе, задавая различные скорости коронной и солнечной шестерен. Стандартная планетарная передача может обеспечить 3 различные скорости вращения выходного вала и обратный ход. Для получения большего числа передач в АКПП комбинируются несколько планетарных механизмов.

Блокируются элементы планетарного механизма пакетами фрикционов. В незадействованном пакете фрикционов диски свободно вращаются относительно друг друга. Под действием давления масла, поступающего из гидроблока, диски прижимаются друг к другу – барабан и шестерня начинают вращаться как одно целое. На более старых моделях АКПП переход с 1 на 2 передачу осуществлялся тормозной лентой, а не пакетом фрикционов.

Аналогично сцеплению в МКПП, для передачи крутящего момента от маховика двигателя к первичному валу в АКПП применяется гидротрансформатор. Насосное колесо жестко соединено с маховиком, а турбинное с первичным валом АКПП. При вращении насосного колеса в нем создается вихревой поток трансмиссионного масла. Выталкиваемая центробежной силой жидкость ATF заставляет вращаться турбинное колесо. Реактор необходим для эффективного перераспределения жидкости и увеличения крутящего момента на турбинном колесе.

Недостаток такой конструкции в гидродинамических потерях на нагрев и сжимание трансмиссионного масла. Из-за механических потерь скорость турбинного колеса будет всегда меньше за скорость вращения насосной части. Чтобы минимизировать потерю крутящего момента, в конструкцию включают блокирующую муфту. При сжимании фрикционных дисков, турбинное колесо и маховик двигателя вращаются с одинаковой скоростью.

За перераспределение масла по магистралям АКПП отвечает гидроблок. Золотниками и клапанами, с помощью которых жидкость распределяется по каналам, управляет ЭБУ автоматической коробки передач.

Все было бы хорошо, но…

Гидротрансформаторные АКПП старого образца при своевременной замене масла способны проходить от 200-500 тыс. км. При этом их ремонт, ввиду простоты конструкции и широкой распространенности, также не вызывает проблем. Но производители современных авто вынуждены постепенно отказываться от АКПП такого типа. Все из-за ужесточения экологических норм и требований к уменьшению вредных выбросов.

Даже с увеличенным количеством ступеней и ранними блокировками гидротрансформатора АКПП проигрывают в эффективности роботам и вариаторам. При этом в скорости переключения новейшие образцы практически ничем не уступают преселективным роботизированным КПП, чего нельзя сказать о старых автоматах. Переключались АКПП с большими задержками, отбирая секунды при разгоне и увеличивая расход топлива. К особенностям эксплуатации можно отнести проблемы с буксировкой и невозможность запустить авто с толкача. При грамотном использовании АКПП неплохо переносят бездорожье и перевозку грузов.

Если вы хотите от трансмиссии надежности и плавности хода, АКПП по-прежнему будет лучшим выбором для гражданской езды. К сожалению, купить новый автомобиль с традиционным автоматом в связке с хорошим двигателем становится все сложнее.

Гидромеханическая автоматическая коробка передач, или «обычный автомат»

Чтобы не управлять коробкой «врукопашную», и не особо напрягаться ручками-ножками в плотном городском потоке, и придумана автоматическая коробка передач. Сначала появилась гидромеханическая АКП (автоматическая коробка передач). Для того, чтобы понять, как она работает, нужен… вентилятор (обычный, бытовой) и какая-нибудь детская вертушка-игрушка с винтом-пропеллером, похожим на вентиляторный. Включите вентилятор и поднесите к нему эту игрушку. Что произойдет? Пропеллер на игрушке тоже будет крутиться! Теперь представьте, что винт приводит в движение не электромотор вентилятора, а двигатель автомобиля. А второй винт находится на валу, уходящем в «черный ящик» с шестеренками, муфтами, и всем прочим. Оба этих винта заключены в герметичный корпус, заполненный специальной трансмиссионной жидкостью, который называется гидротрансформатором.
Для чего эти страсти? А для того, чтобы плавно трогаться, как можно плавнее переключать передачи безо всякого сцепления «от ноги» водителя, как в «механике» между двигателем и «черным ящиком» с шестеренками. Ведь для того, чтобы тронуться, нужно плавненько соединить мотор и «черный ящик» коробки. Вот гидротрансформатор, совершенно не теряя усилий от двигателя, это и делает. А жидкость нужна для того, чтобы через нее передавать вращательное движение. А то воздух, он не справится. Плотность воздуха мала для передачи энергии на таких скоростях вращения. Что же касается переключений передач, то они выполняются по команде блока управления, автоматически, в зависимости от условий движения. Раньше эти блоки были гидравлические, сейчас электронные.
В общем, всё в гидромеханической АКП, вроде, хорошо. Сама едет, сама переключается. Водителю остается только жать педали «газа» и тормоза, да селектор «автомата» щелкать между «Паркинг», «Драйв» и «Назад». Причем работает эта штука вполне надежно. Если не изображать из себя Шумахера на АКП, и соблюдать Регламент ТО, то и не ломается.
Но недостатки есть. Главные среди них – ощутимые моменты автоматических переключений диапазонов АКП в «черном ящике» с шестеренками, и более высокое потребление горючего, в сравнении с «механикой» при одинаковых силовых агрегатах. Потребность в большем комфорте, возраставшие цены на топливо и забота об экологии стимулировали инженеров подумать на тему автоматизации ещё раз.
