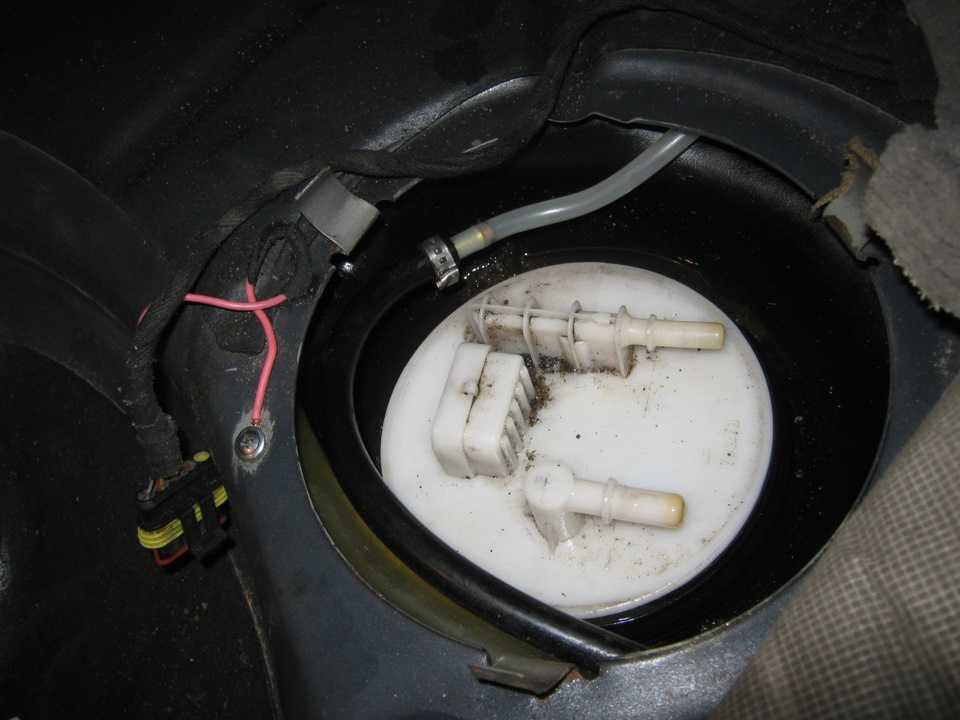

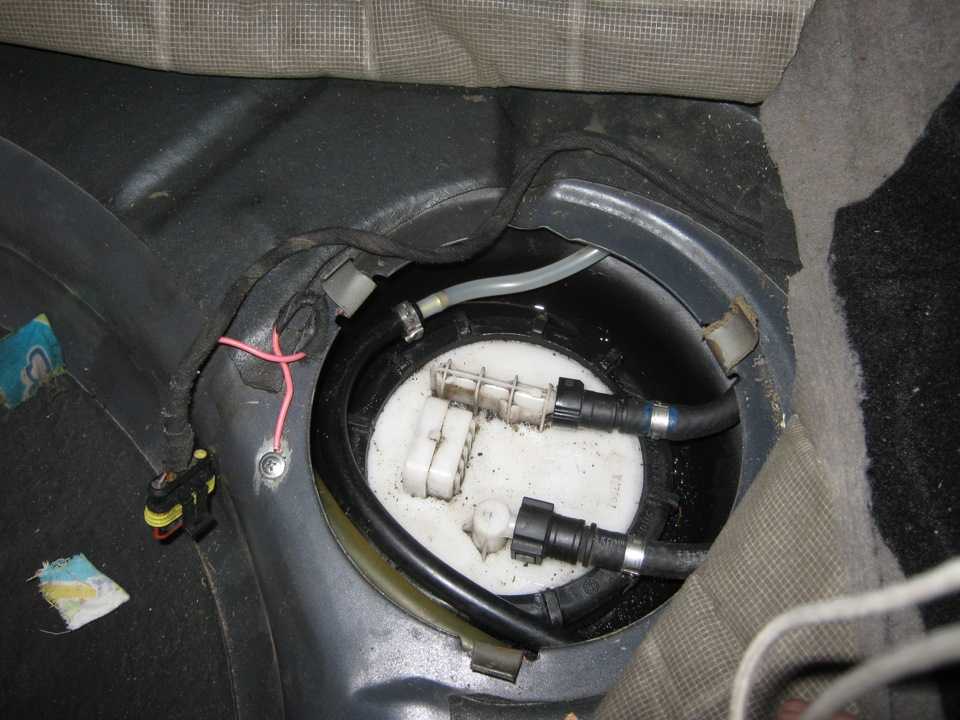

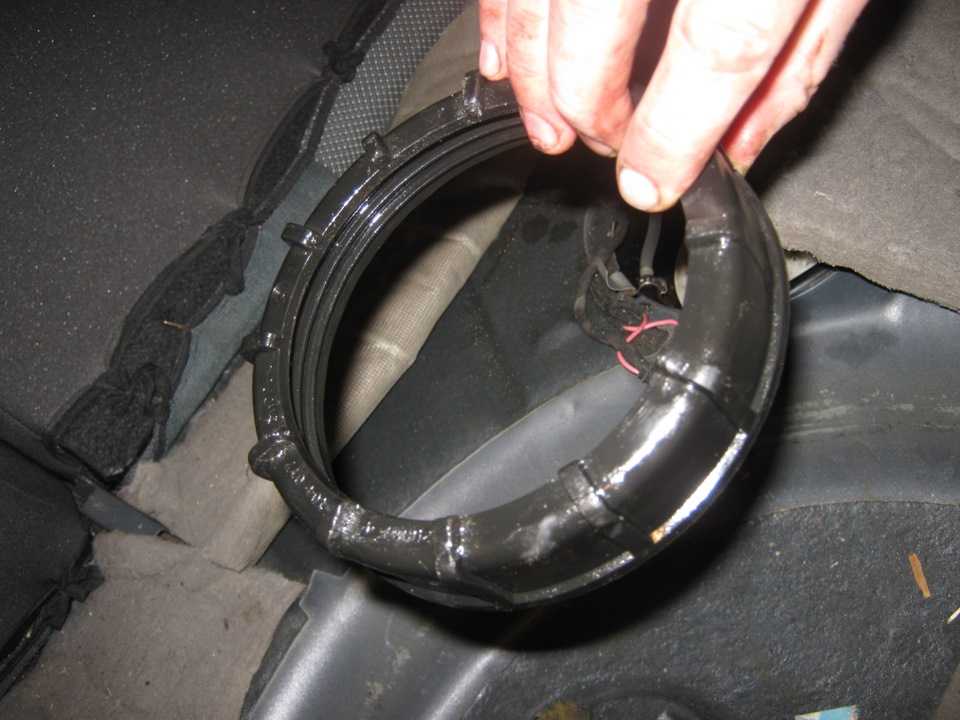

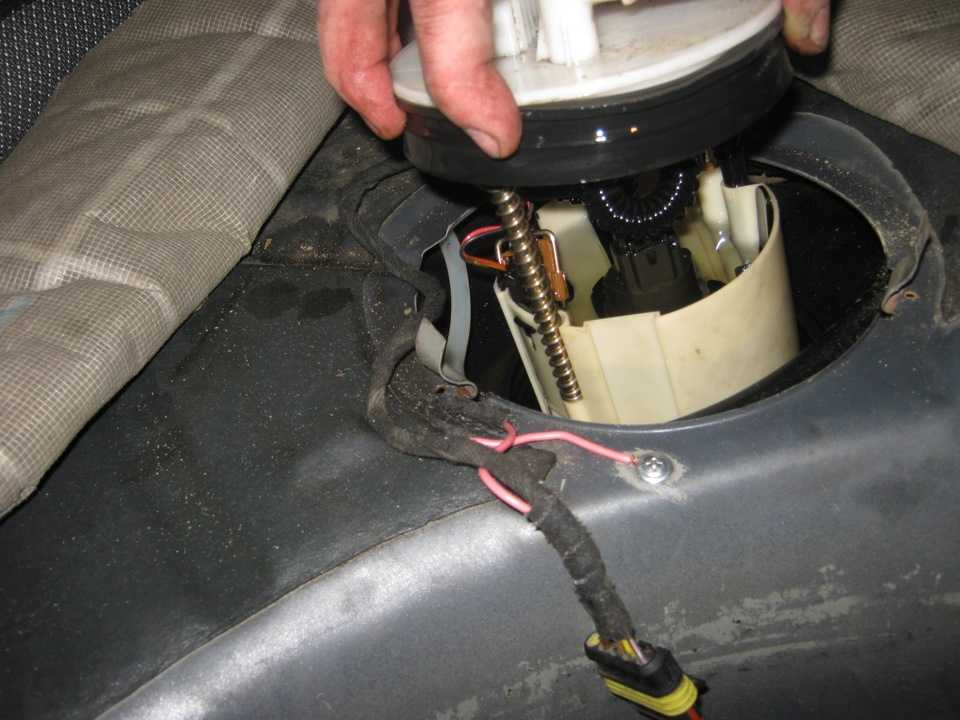

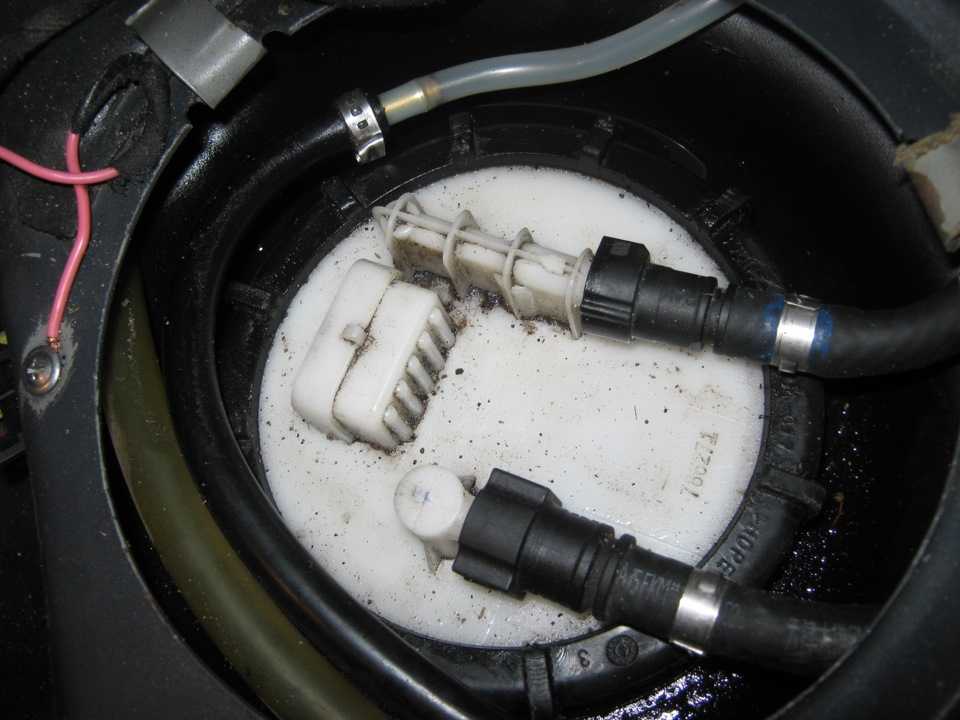

Chery Amulet Logbook будьте внимательны, если извлекали бензонасос

прошлым летом когда подключал дополнительную массу на бензонасос, решил достать бензонасос и проверить состояние фильтрующей сетки, что там с поплавком, руки чесались :), сетка оказалась нормальной, поплавок на месте, не зачем было туда лазить. Откручивал с помощью брусочка деревянного и молотка, как в инструкции, установил также все обратно, затянул гайку пластиковую руками и потом подтянул брусочком. Через месяц на заправке залил под горло, и вдруг из по авто полился бензин примерно как из бутылки, заправщик и я офигели, амулет оттолкал от колонки в сторону, нехилую лужу он засыпал песком. Я понял что виной та закручивающаяся крышка, но непонятно думаю может треснула на резьбе горловина…, в багажнике довольно много вещей, из под амулета продолжает литься бензин. Вытек тот объем что помещается в верхний рукав бензобака. В гараже открутил крышку, достал бензонасос, с фонарем все проверил, резьбы в норме, не правильно легла резинка, так её не видно, но видимо она, все поставил на место смазал резьбу чтобы скользила без проблем и также затянул, протестировал залив уже в гараже под горло бензин из канистры, все сухо! Вот так, не внимательно уложишь резинку, или сама съедет при закручивании и можно сгореть. Будьте внимательны!И не лазьте просто так, почитав форум, не мешать механизму работать!

Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке

Примечание: Расположение реле и предохранителей в моторном отсеке может отличаться в зависимости от установленного двигателя и модификации автомобиля.

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЕМ K4M

K — Реле, F — предохранители

ПРЕДОХРАНИТЕЛИ

Обозначение предохранителя(номинальный ток, А)	Защищаемые элементы
F1 (15)	Не используется
F2 (5)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К5 системы управления двигателем
F3 (25)	Силовые цепи: реле К4 топливного насоса и катушки зажигания; главного реле К5 системы управления двигателем
F4 (30)	Силовая цепь реле КЗ вентилятора системы охлаждения (на автомобиле без кондиционера)
F5 (40)	Силовые цепи: реле К2 кондиционера; реле КЗ малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К1 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F6 (25) и F7 (50)	Цепи блока управления ABS
F8 (60)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; левого подрулевого переключателя
F9 (60)	Цепь электропитания блока предохранителей в салоне

РЕЛЕ

Обозн.	Наименование	Запитываемые потребители
К1	Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)	Электродвигатель вентилятора системы охлаждения
К2	Реле кондиционера	Электромагнитная муфта компрессора кондиционера
КЗ	Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)	Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером — через резистор)
К4	Реле топливного насоса и катушки зажигания	Топливный насос и катушка зажигания
К5	Главное реле системы управления двигателем	Датчики концентрации кислорода (цепь подогрева): датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К1. КЗ, К2; ЭБУ системы управления двигателем
К6	Не используется	—
К7	Реле противотуманных фар	Лампы противотуманных фар
К8	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЯМИ ВАЗ-11189, ВАЗ-21129

ПРЕДОХРАНИТЕЛИ* Только с двигателем 11189 ** Только с двигателем 21129

РЕЛЕ

Прочие варианты расположения

Номер панели реле/ предохранителей	Номер реле/предохранителя	Назначение реле/ предохранителя
299-1	231 (А).	Реле противотуманных фар
753(B)	Реле насоса омывателя фар
299-2	233	Реле вентилятора отопителя
597-1	F1 (60 A), F2 (60 А)	Электронный блок управления системами ABS и ESP
597-3	F1 (50 A). F2 (25 А)	Переключатель наружного освещения, блок предохранителей в салоне
784	700(A),	Реле электровентилятора системы охлаждения
474(B)	Реле включения компрессора кондиционера
1047	F1 (30 А),	Питание блока реле
F2 (25 А)	Питание реле системы впрыска
F3 (5 А),	Питание реле системы впрыска, ЭБУ
F4 (15 А)	Не используется
238(A).	Реле блокировки впрыска
236(B)	Реле топливного насоса

Предохранители на Chery Fora

Chery Fora – это модель автомобиля, комплектация которого представляет совмещение множества известных трендов атвомобилестроения за последнее время.

И, несмотря на то, что многие придирчивые критики отмечают схожесть автомобиля с представителями машин известных автопромов, транспортное средство все равно считается уникальным и самостоятельным творением компании Chery.

Как и в любом автомобиле, в Chery Fora также встроены блоки предохранителей и реле, обеспечивающие безопасную эксплуатацию электрических систем.

Подробнее о том, где располагаются блоки, за что отвечают элементы в них и, как осуществляется замена предохранителей в случае поломки, будет рассказано в данной статье.

Салонный модуль предохранителей

Все элементы модуля предохранителей пронумерованы, а их распиновка предоставлена в таблице. Распиновка модуля предохранителей

Защищаемая электросеть или устройство	Номинальное значение, А	Цветовая маркировка	Номер на схеме
Лампочка ближнего света, правая головная оптика	10	Красный	F1
Лампочка ближнего света, левая головная оптика	10	Красный	F2
Подсветка номерного знака и панели приборов	10	Красный	F3
Электропривод люка, контроллер регулировки клиренса задней подвески, привод дворника стекла заднего обзора	15	Синий	F4
Омыватель стекла заднего обзора, омыватель лобового стекла, привод дворника стекла заднего обзора	15	Синий	F5
Привод вентилятора салонного отопителя, компрессор кондиционера	20	Желтый	F6
Лампочка габаритной подсветки, левая сторона	10	Красный	F7
Лампочка габаритной подсветки, правая сторона	10	Красный	F8
Подогрев стекла заднего обзора, подогрев наружных зеркал	20	Желтый	F9
Лампочки передних противотуманных фонарей, лампочки задних противотуманных фонарей	15	Синий	F10
Лампочка дальнего света, правая головная оптика,	10	Красный	F11
индикатор включения дальнего света на приборной панели
Лампочка дальнего света, левая головная оптика	10	Красный	F12
Двухтональный клаксон, вентилятор радиатора охлаждения двигателя	10	Красный	F13
Подсветка ручки селектора автоматической КПП;	10	Красный	F14
Лампочка света задней передачи;
Индикатор температуры ДВС;
Мотор привода зеркал заднего вида;
Подогрев водительского и пассажирского автокресла;
Подогрев жиклеров омывателя лобового стекла.
+12В питание карбюратора, +12В питание блока управления ДВС	10	Красный	F15
Подсветка панели приборов, подсветка отделения для перчаток	15	Синий	F16
Лампочки поворотников, перед и зад	10	Красный	F17
+12В питание топливного насоса, +12В питание кислородного датчика	20	Желтый	F18
Привод вентилятора салонного отопителя, компрессор кондиционера	30	Зеленый	F19
Лампочки стоп-сигналов задних фонарей, система круиз-контроля	20	Желтый	F20
Подсветка салона, подсветка комбинации приборов, часы на приборной панели, подсветка багажного отделения, блокировка центрального замка, розетка прикуривателя	15	Синий	F21
Аудио подготовка	10	Красный	F22

Для разгрузки бортовой электросети в автомобиле Фольксваген Пассат Б3 используются реле. Они размещены на салонном модуле предохранителей. Схема расположения реле на блоке предохранителей

№ реле	Разгружаемая цепь или электроприбор
1	Компрессор кондиционера, датчики давления фриона
2	Электропривод дворника стекла заднего обзора, регулировка режимов работы дворника
3	ECU DigiFant, блок управления ДВС, клапан регулировки холостого хода, контроллер оборотов ДВС на холостом ходу
4	Резервный разъем
5	Датчик контроля уровня ОЖ ДВС, температура охлаждающей жидкости
6	Кнопка включения аварийной сигнализации
7	Омыватель передней оптики
8	Регулировка прерывистой работы дворников лобового стекла, режимы работы омывателя лобового стекла
9	Контроллер не пристегнутых ремней безопасности, салонный зуммер
10	Лампочки передних противотуманных фонарей, слева и справа
11	Клаксон высокой и низкой интенсивности
12	+12В питание и управление топливным насосом, предварительный нагрев воздуха во впускном коллекторе
13	Датчик-таймер подогрева стекла заднего обзора
14	Резервный разъем
15	Насос гидроэлектрического блока системы ABS
16	Контроллер системы ABS
17	Резервный разъем
18	Резервный разъем
19	Компрессор кондиционера, привод электромуфты компрессора кондиционера
20	Резервный разъем
21	Предохранитель гидравлического насоса системы ABS, электродвигатель привода стеклоподъемников
22	Предохранитель гидроэлектрического блока клапанов системы ABS
23	Резервный разъем
24	Резервный разъем

Замена предохранителей

Если в работе электрооборудования имеются проблемы, то в первую очередь надо проверить работоспособность плавких элементов в блоке и, если есть необходимость, заменить их.

Как правильно поменять предохранители:

1. Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
2. Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
3. Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
4. Подключите клеммы АКБ на место. Протестируйте работу оборудования.

Канал Азбука Форд предлагает наглядно ознакомиться с процедурой смены предохранительных элементов в своем ролике.

Блоки предохранителей и реле

Многие автовладельцы знают, что блоки предохранителей и реле необходимы для устранения рисков выхода из строя электрических систем в результате регулярных скачков напряжения. Таким образом, можно смело утверждать, что элементы, находящиеся внутри агрегата, обеспечивают не только безопасную эксплуатацию, но и долгий срок службы автомобиля.

Что касается Chery Fora, то в данном автомобиле встроены следующие агрегаты предохранителей и реле:

1. Основной. Расположен под капотом транспортного средства.
2. Монтажный. Его можно встретить под приборной панелью.

Далее будет подробнее рассмотрен каждый из представленных выше блоков.

Основной

Данный блок находится под капотом автомобиля. Внутри него встроено несколько предохранителей и реле, схема расположения которых приводится в изображении ниже. Также после фото находится таблица с расшифровкой основных элементов агрегата.

Обозначение	Назначение
Предохранители
1	Регулирует работу блока управления ABS.
3	Отвечает за работоспособность приборной панели.
5	Обеспечивает подогрев сидений.
7	Регулирует работу стеклоочистителя.
10	Отвечает за работу кондиционера.
14	Регулирует работу цепи стартера.
19	Обеспечивает работоспособность топливного насоса.
25	Отвечает за прикуриватель в салоне.
33.34	Обеспечивает работоспособность фар дальнего света.
Реле
R1	Регулирует работу электронного блока управления.
R3	Отвечает за работу стартера.
R4	Отвечает за работу замка зажигания.
R8	Регулирует работу кондиционера.
R10,11	Обеспечивает работоспособность фар дальнего и ближнего света.

Также внутри блока находятся резервные предохранители для подключения различных датчиков или устройств. Дополнительно можно отметить наличие элементов, обеспечивающих работу люка крыши, цепи коробки передач.

Монтажный блок

Для того чтобы осмотреть составляющие элементы монтажного блока, потребуется снять крышку агрегата. Для этого нужно отключить зажигание и открутить болты, обеспечивающие надежное крепление крышки к блоку.

В основном, предохранители данного блока отвечают за работоспособность систем и устройств в салоне. Сюда можно отнести элементы, обеспечивающие своевременную подачу стоп-сигнала, регулирующие обогрев стекол, а также отвечающие за подогрев передних и задних сидений. Без предохранителей и реле монтажного блока не получилось бы зарядить телефон или заблокировать двери. Также с помощью данных элементов обеспечивается работа стеклоподъемников.

Где Находится Реле Бензонасоса На Чери Амулет

Черри Amulet — легковой автомобиль С-класса в кузове лифтбек — выполнялся китайской компанией Черри Automobile Cо. с 2003 по 2010 год. Уже сегодня, с 2006 по 2012 год его собирали на российских автозаводах «Автотор» (Калининград) и «ТагАЗ» (Таганрог).

Черри Amulet это современный автомобиль, снаряженный огромным количеством электрических и электромеханических узлов и устройств , надежность которых почти во всем находится в зависимости от исправности его бортовой сети электропитания. Защита электронных цепей в автомобиле обеспечивается огромным количеством плавких частей, собранных в 5 многофункциональных групп и установленных:

Блок предохранителей в салоне Чери Амулет установлен с правой стороны под приборной панелью. Чтобы добраться до него, нужно выкрутить 4 винта, крепящих вещевую полку, и снять ее.

• Под вещевым ящиком спрятан основной блок предохранителей, размещение которых обозначено на фото.
• Предназначение частей обозначено в таблице:
• Под капотом Чери Амулет блоки предохранителей установлены:

• на левом брызговике;
• под коробом воздухопритока;
• на правом брызговике;
• у батареи аккумуляторной.

Места их размещения отмечены на фото пронумерованными стрелками:

1. Блок защиты кондюка и фар головного света.
2. Блок защиты охлаждающих вентиляторов.
3. Блок защиты силовых цепей электропитания.
4. Блок защиты позволяющей вести бухгалтерский учет (софт) впрыска горючего.

Добраться к элементам, защищающим электронные цепи фар головного света и кондюка можно, сняв крышку блока. Достаточно надавить на два боковых фиксатора.

Сняв крышку, получаем доступ к реле и предохранителям.

Их предназначение приведено в таблице.

Доступ к защитным элементам электронных цепей вентиляторов охлаждающей системы раскрывается после снятия крышки блока. Раскрывается она при нажатии на боковые защелки.

Под крышкой находятся плавкие вставки и реле, предназначение которых обозначено в таблице.

Предохранители, защищающие систему впрыска горючего, размещены под кожухом воздухопритока. Для возможности сменять перегоревшую плавкую вставку, нужно достать блок из-под короба воздухопритока, за ранее вывернув гайку крепления его кронштейна.

Размещение частей здесь обозначено на фото, а их предназначение приведено в таблице.

Водители вспоминают о предохранителях исключительно в случае выхода из строя какого-нибудь электромеханического узла по другому электрического устройства, которыми укомплектован их автомобиль. Поиск дефектов во многих случаях начинают с проверки плавких вставок в соответственных блоках. До того как приступить к проверке необходимо:

1. Выключить зажигание, повернув ключ в положение «0» (LOCK).
2. Обесточить что остается сделать нашему клиенту включенные электроприборы, которые быть работать при выключенном зажигании.

Потом нужно найти плавкую вставку, защищающую вышедшее из строя устройство, и оглядеть ее. Неисправный предохранитель определяется по перегоревшей вставке, которую видно через прозрачный корпус.

Вытащить перегоревшую плавкую вставку из гнезда конечно при помощи специального пинцета, который закреплен в блоке предохранителей, установленном в салоне автомобиля Чери Амулет.

Заменив ее, инспектируют работоспособность отказавшего устройства.

Chery Amulet код ошибки p0645 Цепь управления реле муфты кондиционера

Существует несколько правил, с которыми нужно ознакомиться, приступая к подмене плавких вставок:

1. Если заместо перегоревшей установить вставку, которая рассчитана на наименьшую величину силы тока, то она может сходу перегореть. Увы это не будет свидетельствовать о наличии неисправности.
2. Установка нового предохранителя с огромным значением силы тока, чем у спаленного, значительно наращивает риск выхода устройства, которое он защищает, из строя.
3. Если вновь установленная плавкая вставка с подходящим номиналом силы тока одномоментно перегорела, то это свидетельствует о наличии суровой неисправности, которая приводит даже к возгоранию проводки.
4. Если при обнаружении неисправного предохранителя не обнаружилось плавкой вставки подходящего номинала, то можно взять подходящую из числа задействованных, однако защищающих приборы, без которых можно какое-то время обойтись (прикуриватель, магнитола, подсветка салона и пр.).
