Проводка ваз 2103

Электрооборудование

Панель приборов

Помимо внешних отличий в облике моделей и внутренней более богатой отделки, в салоне ВАЗ 2103 сразу же бросалась в глаза роскошная по тем временам панель приборов.

Но вот сама салонная проводка ВАЗ 2103 была унаследована от «копейки», включая и пресловутый блок плавких предохранителей

Блок предохранителей

Схема проводки ВАЗ 2103 представляла собой классический вариант, где роль второго провода выполнял металлический кузов автомобиля, а все основные компоненты электроцепи защищались плавкими предохранителями, скомпонованными в одну группу.

Конструктивно этот узел был неплох:

Попружиненные контакты прочно удерживали пластиковые направляющие;
За счет этого обеспечивался контакт металлических пластин и плавких вставок;
На крышке блока были нанесены изображения цепей (своеобразная инструкция), которые защищены тем или иным предохранителем;
В случае замыкания, заменить предохранитель было легко своими руками.

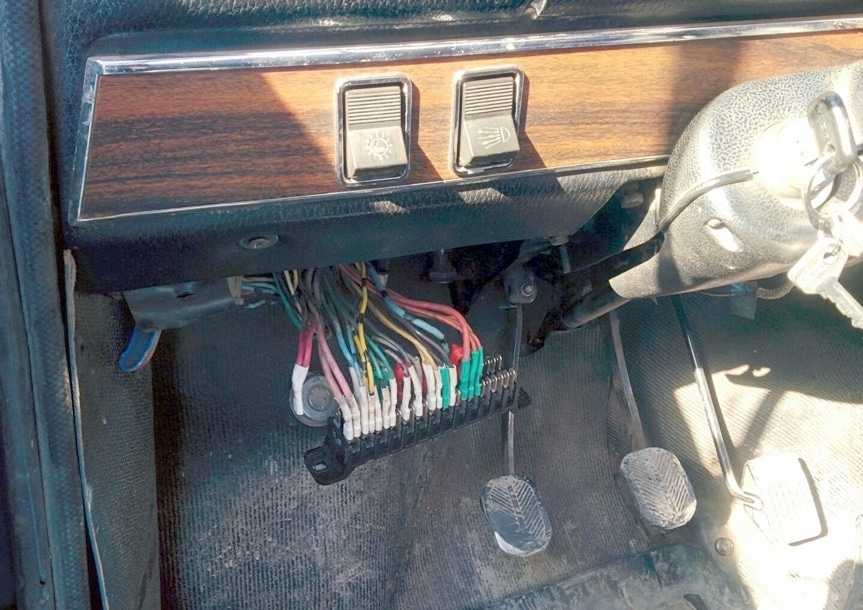

На фото внизу показан узел со снятой крышкой. Благодаря ему надежно защищена, но сам узел ненадежен.

Схема тормозной системы «копейки»

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов; 9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр

Замена предохранителей в монтажном блоке

Открываем крышку монтажного блока.

Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей.

В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.

Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса.

Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.

При отсутствии съемника предохранитель и реле можно извлечь пассатижами.

Схема электрооборудования ВАЗ-2106 (новая)

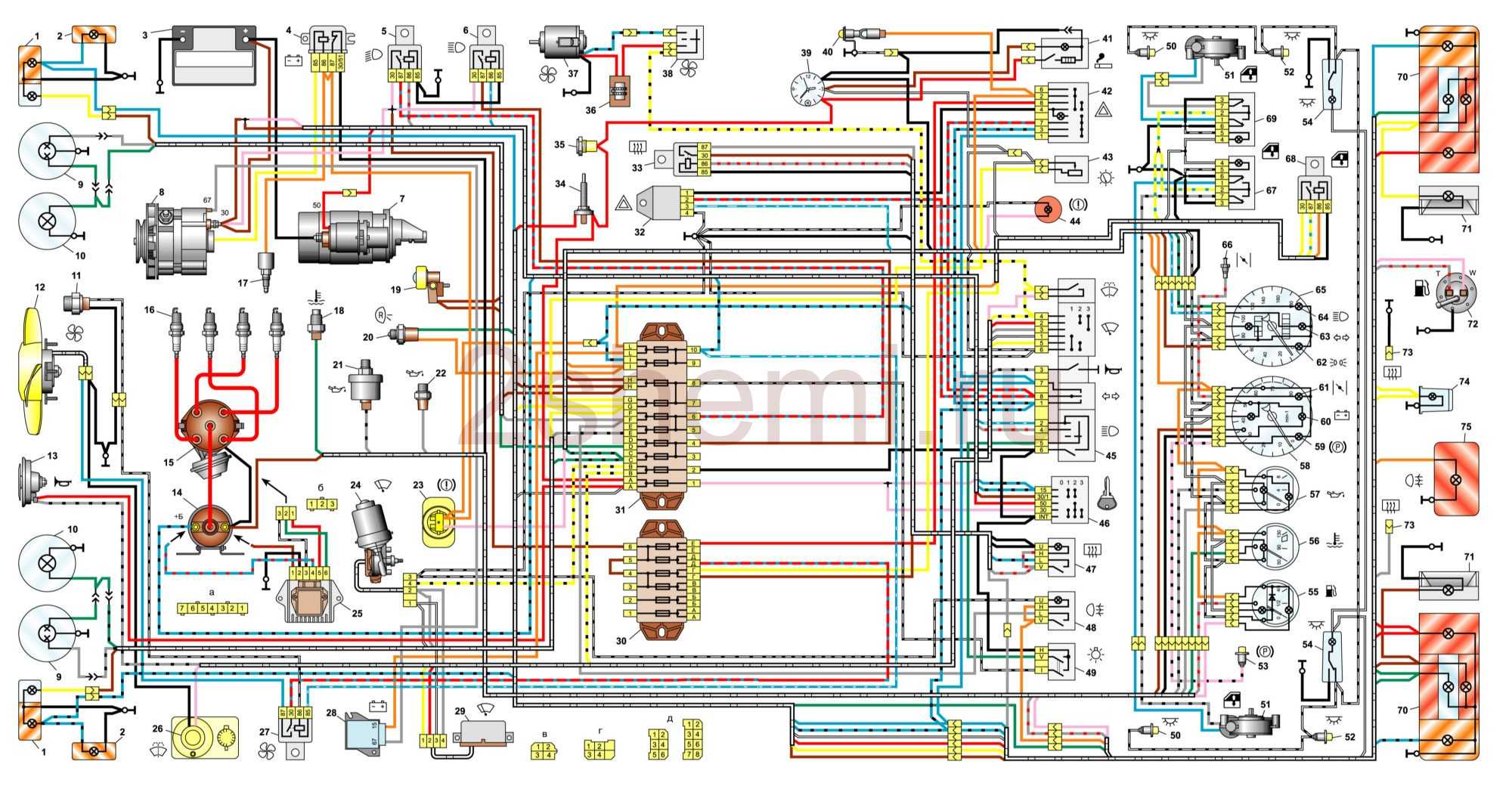

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 – передние фонари; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 – реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 – электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 – электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 – моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 – электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705. ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710. *** Устанавливается на части автомобилей. **** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Самостоятельная замена предохранителя

При возникновении таких проблем необходимо проверить монтажный блок предохранителей. Чтобы получить к нему доступ, нужно разобрать приборную панель, которая находится с левой стороны от руля.

При произведении ремонта необходимо соблюдать обязательные рекомендации:

первым делом нужно отсоединить клеммы от аккумулятора, чтобы обесточить всю электрическую цепь автомобиля,
нужно быть внимательным при работе с пластмассовыми деталями, которые можно легко повредить.
нельзя производить замену предохранителя с несоответствием обозначению силы тока, также запрещено использовать проволоку вместо перегоревшего защитника – это может привести к возгоранию проводки,
после замены очень важно поставить на место щиток, который прикрывает монтажный блок предохранителей.

Если предохранитель перегорает второй раз подряд, необходимо проверить цепь проводов, приборов, самого блока, генератора или аккумуляторную батарею.

Предохранители в салоне

Главный блок с предохранителями находится под панелью со стороны водителя. Может быть закрыт защитной крышкой.

Схема

Описание

1	16А Плафоны Звуковые сигналы Штепсельная розеткаПрикуриватель Лампы стоп-сигнала
2	8А Стеклоочиститель и реле стеклоочистителя Электродвигатель отопителя Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013)
3	8А Левая фара (дальний свет) Контрольная лампа включения дальнего свет
4	8А Правая фара (дальний свет)
5	8А Левая фара (ближний свет)
6	8А Правая фара (ближний свет)
7	8А Левый передний фонарь (габаритный свет) Левая фара (габаритный свет; ВАЗ-21011, 21013) Контрольная лампа габаритного света Правый задний фонарь (габаритный свет) Лампа освещения багажника Лампа фонаря освещения номерного знака Фонарь освещения номерного знака (ВАЗ-2101) Лампа освещения комбинации приборов
8	8А Правый передний фонарь (габаритный свет) Правая фара (габаритный свет; ВАЗ-21011, 2101) Лампа фонаря освещения номерного знака Лампа освещения прикуривателя Левый задний фонарь (габаритный свет) Подкапотная лампа
9	8А Контрольная лампа давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа стояночного тормоза и уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа заряда аккумуляторной батареи Фонарь заднего хода Лампа вещевого ящика
10	8А Регулятор напряжения Обмотка возбуждения генератора

Отдельно находится реле стеклоочистителя (РС-514), на левой водительской стойке под торпедо за утеплителем.

Схема тормозной системы «копейки»

Процесс снятия и замены

В процессе смены деталей БП нет ничего трудного, поэтому этот процесс мы описывать не будем. Зато мы расскажем вам, как произвести смену БП старого образца на устройство нового образца.

В первую очередь, отключите аккумуляторную батарею. Теперь откройте водительскую дверь и при помощи отвертки подденьте два фиксатора крепления декоративной обшивки салона. Отодвиньте ее в сторону и вы увидите блок. используя крестообразную отвертку открутите винты крепления БП. Делайте это аккуратно, чтобы в процессе не слетели провода с клемм.
Как только БП откручен, отведите его вниз. Но не тяните его сильно, чтобы не оборвать провода

Обратите внимание! Перемычки необходимо устанавливать на те провода, через которые с моторного отсека поступает напряжение. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь будет проходить напряжение, питающее несколько компонентов электрооборудования.
Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
Теперь вам нужно по очереди демонтировать каждый провод, начиная с первого предохранителя со старого БП, и смонтировать его на новый. ту операцию проделайте с каждый контактом, до самого последнего провода

Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно.
Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.

ту операцию проделайте с каждый контактом, до самого последнего провода. Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно.
Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.

На этом замена БП на устройство нового образца окончен. Как вы видите, в этом нет ничего трудного, но если вы не уверены в том, что все сделаете верно или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.

Время от времени производите чистку посадочных гнезд. Как вы могли догадаться, функциональность устройств БП зависит не только от их работоспособности, но и от чистоты посадочного гнезда. Чем гнездо чище, тем сопротивление на этом участке проводки будет меньше, соответственно, нагрев элемента также будет оптимальным. Если контакты грязные, то устройство БП может греться и со временем расплавиться, что приведет к потере контакта.
Обязательно следите за тем, какую деталь вы устанавливаете в блок. Несоответствие номиналов может спровоцировать необратимые последствия. Особенно это актуально, если гнездо под предохранитель не расчищено. Если производитель рекомендует устанавливать в блок детали с номиналом 10 ампер, то используйте только такие компоненты. Если вы решили не следовать этим советам от производителя авто, то как минимум это может обернуться поломкой определенных электрических приборов. Более того, возможно короткое замыкание и как следствие, пожар.

Заядлые автомобилисты знают, что предохранители могут отказать в любой момент, так как они часто перестают контактировать с пластинами, проводящими ток. Стандартная конструкция, где они установлены, перегревается при больших сопротивлениях, от этого контакт становится хуже, а затем вовсе теряется.

Часто от нагрева плавится пластмасса, и предохранитель выпадает из гнезда.
Установка нового комплекта деталей не всегда спасает. В таких случаях требуется замена блока предохранителей на ВАЗ-2106, так называемого черного ящика. Установив новую коробку, владелец «шестерки» на некоторое время забудет о проблемах с автомобильной электрикой.

Причина перегорания предохранителей

При возникновении короткого замыкания, сила тока повышается и может возникнуть возгорание, или выход из строя всего электрооборудования. От этого защищает плавкий предохранитель, у которого обозначения силы тока меньше, чем у самого устройства или у проводов – поэтому предохранитель может сплавиться.

Работа каждого предохранителя заключается в том, что при возникновении проблемы в цепи он перегорает.

Основными причинами перегорания являются:

короткое замыкание;
резкое возрастание силы тока в цепи;
выход из строя какого-либо электроприбора;
износ блока или брак при замене приборов;
некачественный ремонт оборудования;

Распространенные неисправности

Если в работе электрической схемы имеются сбои, машина может вести себя по-разному:

Автомобиль не едет и не заводится. Разумеется, причин такой поломки может быть очень много, начиная от аккумулятора и заканчивая двигателем. Поэтому сначала следует произвести диагностику батареи, трамблера, а также стартерного узла. На практике чаще всего автовладельцы сталкиваются с разрядом аккумулятора, значительно реже ломается генератор, но его также надо проверить.
Автомобиль едет, однако один или несколько компонентов сети функционируют некорректно. Например, не работает головное освещение, подсветка приборной панели, дворники, система обогрева заднего стекла. В таком случае сначала производится диагностика блока с предохранительными устройствами для обнаружения сгоревших элементов. Если все предохранители целые, то необходимо прозвонить проводку. Значительно реже выходят из строя потребители — лампочки оптики или приборной панели, система обогрева стекла, электродвигатель дворников и т.д.

1. Схема соединений стартера

2. Схема системы зажигания «Копейки»

3. Схема активации головного освещения Если машина вовсе не заводится, то действовать нужно следующим образом:

Как сказано выше, в первую очередь производится диагностика АКБ — может быть, батарея просто разряжена.
Далее, нужно проверить участок цепи, который идет от катушки зажигания до генератора. Если на этом участке есть обрывы, провода нужно будет заменить, если окислились контакты, то они просто зачищаются, для этого можно использовать строительную железную щетку. Менять контакты нужно в том случае, если они начали осыпаться.
Также нужно проверить свечи — проходит ли через них искра или нет. Для этого нужно вытащить один высоковольтный провод и поднести его к массе — кузову машины или головке блока цилиндров. Когда ключом поворачивается стартер двигателя, между проводом и массой должна появиться искра.
Если искры нет, то проблему нужно искать либо в катушке, либо в свечах. Для проверки катушки нужно будет продиагностировать напряжение на ее выводах. Что касается свечей, то на них не должно быть следов повреждений, а также нагара. О причинах появления нагара и очистке свечей зажигания можно подробно узнать в этой статье (автор видео — Денис Хафизов).

Назначение блока предохранителей

Блок предохранителей это важнейший узел в электрической цепи автомобиля, который объединяет в себе все предохранительные разъёмы. Основное его назначение состоит в том, чтобы создать водителю удобные условия для замены перегоревших предохранителей. Согласитесь, если предохранители будут не в одном месте, а будут расставлены по всей машине, то это создаст определённое затруднение при их проверке.Рассмотрим отдельную ситуацию. Допустим двигатель автомобиля, по неизвестной нам причине не запускается. В данном случае, первое, что надо сделать — это проверить состояние предохранителей. Открыв крышку блока, мы можем быстро обнаружить перегоревший предохранитель и заменить его. Вот таким образом инженерная мысль, создавшая данный узел, помогает нам в кратчайшие сроки выйти из таких нестандартных ситуаций. Кстати — это не единственный вариант, когда проверка блока предохранителей позволяет быстро решить проблему. В заключение данного раздела добавим, что блок состоит из следующих деталей:

Пластмассовый корпус блока.
В корпусе закреплены держатели предохранителей.
Пластмассовая крышка корпуса.

Находится блок предохранителей в салоне машины, со стороны водителя под панелью.

Рекомендация: Настоятельно рекомендуется беречь блок от механических повреждений. Предохранители всегда должны быть закрыты крышкой во избежание замыкания электрической цепи.

Предохранители в салоне

Схема

Описание

1	16А Плафоны Звуковые сигналы Штепсельная розеткаПрикуриватель Лампы стоп-сигнала
2	8А Стеклоочиститель и реле стеклоочистителя Электродвигатель отопителя Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013)
3	8А Левая фара (дальний свет) Контрольная лампа включения дальнего свет
4	8А Правая фара (дальний свет)
5	8А Левая фара (ближний свет)
6	8А Правая фара (ближний свет)
7	8А Левый передний фонарь (габаритный свет) Левая фара (габаритный свет; ВАЗ-21011, 21013) Контрольная лампа габаритного света Правый задний фонарь (габаритный свет) Лампа освещения багажника Лампа фонаря освещения номерного знака Фонарь освещения номерного знака (ВАЗ-2101) Лампа освещения комбинации приборов
8	8А Правый передний фонарь (габаритный свет) Правая фара (габаритный свет; ВАЗ-21011, 2101) Лампа фонаря освещения номерного знака Лампа освещения прикуривателя Левый задний фонарь (габаритный свет) Подкапотная лампа
9	8А Контрольная лампа давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа стояночного тормоза и уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа заряда аккумуляторной батареи Фонарь заднего хода Лампа вещевого ящика
10	8А Регулятор напряжения Обмотка возбуждения генератора

Отдельно находится реле стеклоочистителя (РС-514), на левой водительской стойке под торпедо за утеплителем.

Реле под капотом

Несколько элементов реле находится в подкапотном пространстве.

Реле указателей поворота и аварийной сигнализации (РС-491) расположено на щите передка под комбинацией приборов.

Реле света фар и заряда АКБ

Схема

Назначение

Реле сигнализатора заряда аккумуляторной батареи (РС-702)
Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)

1) Реле РС-702 служит для включения контрольной лампы на щитке приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи. 2) Фары. На автомобилях 2101 и 2102, а также на 21011 выпуска до 1980 г. фары включаются переключателем, расположенным на рулевой колонке, при включенном выключателе наружного освещения. На автомобилях 21011 выпуска с 1980 г. и на 21013 фары включаются этими же выключателями, но через вспомогательные реле.

Остались вопросы? Задавайте их в комментарии.

Блок предохранителей и реле ВАЗ 2101

Если в цепи при эксплуатации автомобиля возникают короткие замыкания, то сила тока на поврежденном участке возрастает. Если поврежденную цепь не отключить от сети, она может очень быстро посадить аккумулятор, провода могут перегреваться, что вызовет большую вероятность возникновения пожара, оплавления проводов и обивки автомобиля. Для того, чтобы этого избежать, вся схема электропроводки разделена на десять зон, состояние которых контролируется определенным предохранителем.

Предохранитель №1 (16А) защищал клаксон, розетку для аварийной переноски, плафоны освещения в салоне, прикуриватель и стоп-сигналы;
Предохранитель №2 (8А) обслуживал электрическую цепь реле и двигателя стеклоочистителя, электрический двигатель отопителя салона;
Предохранитель №3 (8А) – контрольная лампа включения дальнего света и левая фара (дальний свет);
Предохранитель №4 (8А) – правая фара (дальний свет);
Предохранитель №5 (8А) – ближний свет левой фары 2101;
Предохранитель №6 (8А) – ближний свет правой фары 2101;
Предохранитель №7 (8А) – контрольная лампа габаритного света, левая лампа подфарника, габаритный свет правого заднего фонаря, освещение багажника, заднего номерного знака, лампа подсветки комбинации приборов;
Предохранитель №8 (8А) – габаритный свет правого подфарника, подсветка прикуривателя, габаритный свет левого заднего фонаря, лампа освещения подкапотного пространства;
Предохранитель №9 (8А) защищал контрольные лампы на приборной панели: лампу давления масла, лампу температуры охлаждающей жидкости, контрольную лампу уровня топлива и уровня тормозной жидкости, указатели поворота и лампу низкого заряда АКБ;
Предохранитель №10 (8А) защищал цепь обмотки возбуждения генератора и регулятор напряжения.

Кто есть кто

Чтобы понять, почему на первый взгляд две совершенно разные модели имели столь ненадежный элемент в системе электрооборудования, нужно обратиться к истории. А она такова, что в основе двух моделей лежит Fiat 124 образца 1964 года.

Изначально предполагалось, что концерн Fiat передаст документацию на 2 модели:

Fiat 124, серийно выпускавшийся в Италии с 1966 года;
Fiat 125 — автомобиль со схожим дизайном, но более высокого класса, появившийся в заводской программе итальянского автопроизводителя с 1967 года.

На представленном ниже видео вы можете увидеть LADA 1500L– именно под таким именем в Европе продавался экспортный вариант ВАЗ 2103.

Но в дальнейшем, при детальном рассмотрении оказалось, что освоение строящимся заводом в Тольятти сразу двух совершенно разных по конструкции подвески и силового агрегата моделей, будет достаточно сложной задачей. То же самое касалось и других элементов — электропроводка на ВАЗ 2103, система зажигания и освещения должны быть идентичны для удешевления производства.

Справочно: условия сделки были пересмотрены, в результате чего стороны договорились доработать документацию «люксового» автомобиля, чтобы унификация с ВАЗ 2101 была максимально возможной.

Предохранители ВАЗ 2101

Одним из важных элементов электрического оснащения ВАЗовской «копейки» являются предохранители. Исходя из названия становится понятным, что эти детали защищают электрические цепи и электроприборы от высоких нагрузок, принимая высокий ток на себя и исключая перегорание автомобильной электропроводки. На ВАЗ 2101 установлены керамические предохранители, которые конструктивно имеют перемычку из лёгкого сплава, рассчитанную на определённый ток. Когда проходящий по цепи ток превышает номинал предохранителя, происходит перегорание перемычки с одновременным размыканием ветви электропроводки. Помимо защитной функции, плавкие вставки являются своеобразным элементом контроля неисправностей потребителей транспортного средства.

На ВАЗ 2101 в зависимости от блока предохранителей могут быть установлены цилиндрические и ножевые плавкие вставки

Электрооборудование ВАЗ 2101

Схема копейки по частям:

1 – фары 2101; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель укзателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 — переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны ВАЗ-2101; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода

Электросхема в полный размер (для печати):
