Электросхемы kia rio / k2 с 2011 года

Точки подключения автосигнализации на KIA Rio

Концевики дверей — зеленый провод (между желтыми), правый разъем комбинации. Концевик багажника — зеленый оранжевый, правый разъем комбинации. Габарит — желтый черный (двойной), коричневый разъем монтажного блока. Концевик капота — установить. Блокировка — зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса) Плюс – питание блока, красный провод, одинарный разъем на монтажном блоке. Плюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема). Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2). Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод. Ручник – белый черный провод правого разъема комбинации.

Силовые провода на замке зажигания: Плюс — синий ; зеленый. IG1 – розовый. IG2 – оранжевый. ACC – желтый. Стартер — белый.

Автомобиль, оборудованный полным центральным замком: Замки дверей – разъем FLR (A) на монтажном блоке (по минусу): Желтый черный – отпирание. (в самом верху разъема) Синий – запирание. Повороты — разъем FLR (A) на монтажном блоке: синий провод — правый поворот (третий пин сверху). разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема).

Подключение магнитолы. (заглушка магнитолы выщелкивается без снятия консоли). Магнитола задвигается в заводской контейнер, без фиксации.

белый (-); коричневый (+) – перед левый. желтый (-); черный (+) – перед правый. оранжевый (-); зеленый (+) – задний правый. синий (-); красный (+) – задний левый.

Черный – минус. Красный – плюс. Желтый – габарит. Зеленый – АСС

Технические особенности G4FG

Мотор серии Gamma II под маркировкой G4FG

Мотор серии Gamma II под маркировкой G4FG был спроектирован на базе популярного предшественника G4FC с целью его замены. Перечислим, чем двигатель G4FG отличается от предшественника. Первое, что изменили – это поршни, хотя коленчатый вал остался без изменений. Алюминиевый блок цилиндров покрыт головкой с двумя фазовращателями, т.е. на головке блока появилась система Dual-CVVT. Распредвал на впуске сделали более агрессивным.

На головке блока появилась система Dual-CVVT

Система смены длины VIS на впускном коллекторе дает возможность нормально передвигаться при низких оборотах, переключается механизм на 4200 об. в минуту.

Гидрокомпенсаторы отсутствуют, поэтому клапана требуется периодически регулировать. Изменён также БУ двигателя Киа.

Особенности электрической системы Киа Рио

В простом понимании автолюбителей электросхема – это своего рода руководство пользователя, в котором обозначены все ключевые составные элементы системы бортового электроснабжения.

Как правило, электрические схемы на Киа 2017 года можно найти в руководстве владельца транспортного средства или на официальном сайте производителя. Такие документы, в подавляющем большинстве случаев, имеют в шифре обозначения заглавную букву Э.

1. Главный жгут электропроводов.
2. Провода ответственные за питание передних дверей.
3. Провода, отвечающие за задние двери.
4. Соединения для запитки устройств заднего бампера.
5. Провода для напольных элементов транспортного средства.
6. Передний набор соединений.
7. Распределительный щит проводов, отвечающих за подачу питания на приборную панель.
8. Соединительные разъемы.
9. Набор шнуров для обогревателя заднего стекла.
10. Элементы питания аккумуляторной батареи.
11. Жгут электропроводов для подачи питания на устройства под крышей транспортного средства.

Информацию о точной распиновке панели приборов можно найти на сайте: https://kia-rio.net/manuals/etm/

Начиная с моделей 2014 года схематические чертежи узлов запитки электрооборудования практически не изменяются.

1. Чертеж переднего жгута проводов.
2. Технический чертеж главного набора элементов электропроводки.
3. Система запитки аккумуляторной батареи и задней части транспортного средства.
4. Чертеж точки соединения электропитания с массой.
5. Информация о проводах на крыше.
6. Схематическое изображение электропроводки пола и передних дверей.

Многие чертежи находятся в свободном доступе на сайтах и форумах посвященных конкретной модели автомобиля. Например, информация о электросхемах для автомобиля Kia Rio 2012 года доступна здесь: https://www.drive2.ru/l/10017850/

Техника безопасности при работе с электропроводкой автомобиля

При совершении диагностических или ремонтных работ электропроводки следует придерживаться правил техники безопасности, среди которых:

• проведение работ только при полностью обесточенной бортовой сети;
• использование актуальных технических схем электропроводки и чертежей жгутов питания для отдельно взятых устройств автомобиля;
• осуществление ремонтных мероприятий с использованием специализированных элементов одежды.

Более того, при работе с неправильной технической документацией может произойти выход из строя всей системы электроснабжения транспортного средства.

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

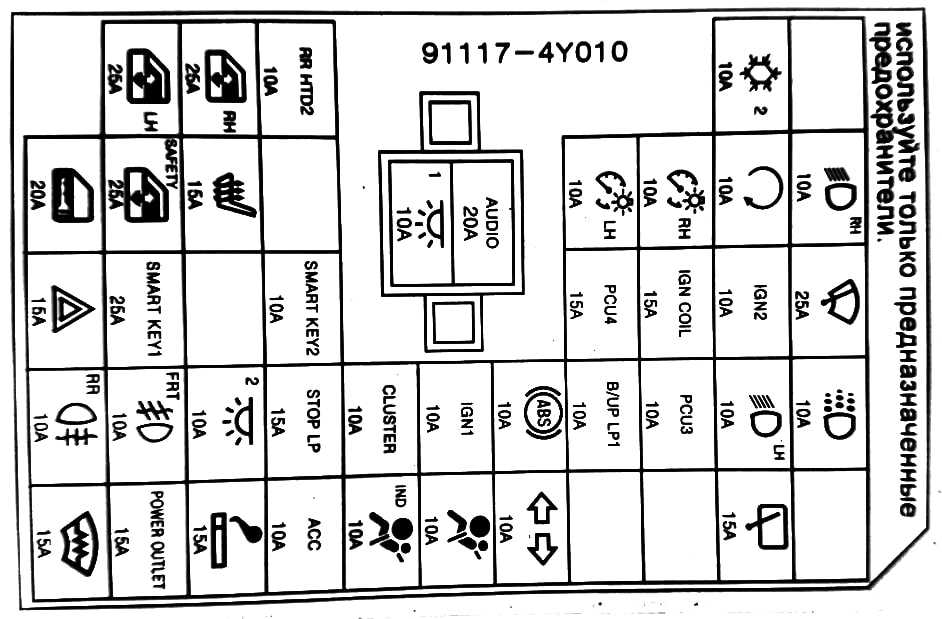

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок – фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок – фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Генератор Киа Рио

16.3.1 Генератор В автомобиле установлен генератор переменного тока с выпрямителем. Генератор – это трехфазная синхронная электрическая машина с электромагнитным возбуждением. Напряжение регулируется встроенным регулятором напряжения. При работе генератора электрический ток, протекающий по обмотке возбуждени.

16.3.2 Ремень привода генератора

Проверка натяжения ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте состояние ремня привода генератора и шкива на отсутствие износа, трещин и повреждений. При необходимости, замените ремень привода генератора и/ или шкив. 2. Специальным прибором измерьте натяжение ремня привода генератора. Нат.

16.3.3 Снятие, ремонт и установка генератора

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Снимите защитный колпачок с клеммы В генератора. 3. Выверните гайку крепления провода к клемме В генератора. 4. Снимите провод с клеммы В генератора. 5. Отсоедините разъ.

16.3.4 Проверка генератора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте состояние аккумуляторной батареи. 2. Проверьте состояние проводов, подсоединяемых к аккумуляторной батарее, клемм аккумуляторной батареи, тяговому реле стартера и реле стартера. 3. Проверьте целостность плавких предохранителей в блоке реле/ пред.

Электрические схемы Киа Рио третьего поколения

1. Киа Рио QB — схема предохранителей и реле автомобиля:

2. Электросхема распределения питания:

3. Расположение предохранителей, что расположены в салоне авто:

4. Разводка массы автомобиля Kia Rio QB:

5. Электрические схемы автоматического и ручного управления кондиционером:

6. Электрическая схема электрооборудования Киа Рио — АБС (антиблокировочная система тормозов):

7. Аудиосистема автомобиля:

8. Схема системы управления автоматической трансмиссией автомобиля (GAMMA 1.4 и 1.6 литров):

9. Схема Kia Rio QB 2011 — фонари заднего хода:

10. Система модуля управления электрооборудованием кузова (BCM):

11. Схема подзарядки аккумулятора машины Киа Рио:

12. Принципиальная электрическая схема часов и прикуривателя (электрическая розетка):

Kia

Блок предохранителей в салоне

Салонный модуль представляет сложную конструкцию. В напичканном электроникой корейце, панель под приборкой содержит большое количество вставок, отвечающих за вспомогательное оборудование, не имеющее непосредственного отношения к силовой установке. Главная особенность блока – здесь установлены маломощные предохранители с пониженным номиналом. Модуль устанавливается под рулевой колонкой и закрыт пластиковой крышкой. Для доступа к содержимому потребуется снять облицовку.

Чтобы найти новую панель, пользователю придется ее искать по артикулу 91950 4Y580. Модели с других модификаций авто не подойдут.

Особенности электрической системы Киа Рио

В простом понимании автолюбителей электросхема – это своего рода руководство пользователя, в котором обозначены все ключевые составные элементы системы бортового электроснабжения.

Как правило, электрические схемы на Киа 2021 года можно найти в руководстве владельца транспортного средства или на официальном сайте производителя. Такие документы, в подавляющем большинстве случаев, имеют в шифре обозначения заглавную букву Э.

В автомобиле Kia Rio 3 имеются следующие виды разъемных соединений:

1. Главный жгут электропроводов.
2. Провода ответственные за питание передних дверей.
3. Провода, отвечающие за задние двери.
4. Соединения для запитки устройств заднего бампера.
5. Провода для напольных элементов транспортного средства.
6. Передний набор соединений.
7. Распределительный щит проводов, отвечающих за подачу питания на приборную панель.
8. Соединительные разъемы.
9. Набор шнуров для обогревателя заднего стекла.
10. Элементы питания аккумуляторной батареи.
11. Жгут электропроводов для подачи питания на устройства под крышей транспортного средства.

Информацию о точной распиновке панели приборов можно найти на сайте: https://kia-rio.net/manuals/etm/

На текущий момент в сети можно найти следующие электросхемы Kia Rio 2021:

1. Чертеж переднего жгута проводов.
2. Технический чертеж главного набора элементов электропроводки.
3. Система запитки аккумуляторной батареи и задней части транспортного средства.
4. Чертеж точки соединения электропитания с массой.
5. Информация о проводах на крыше.
6. Схематическое изображение электропроводки пола и передних дверей.

Многие чертежи находятся в свободном доступе на сайтах и форумах посвященных конкретной модели автомобиля. Например, информация о электросхемах для автомобиля Kia Rio 2012 года доступна здесь: https://www.drive2.ru/l/10017850/

Предохранители Kia Rio II

Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания и представляет собой тонкую проволоку, перегорающую и размыкающую цепь при повышении тока выше определенных значений. Эта статья расскажет о том, где в Kia Rio II (2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска) установлены предохранители, какие цепи они защищают и как снять монтажные блоки с предохранителями и реле.

Блоки с предохранителями и реле в моторном отсеке

Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.

Главный блок с реле и предохранителями

Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.

Предохранители:

№ предохранителя	Максимальный ток, А	Сокращенное название	Защищаемые цепи
1	80	MDPS	Электроусилитель руля
2	150	MIN	Генератор
3	10	ECUB	БУ двигателем
4	10	ECUD	БУ двигателем
5	10	HORN	Звуковой сигнал
6	30	IGN1	Замок зажигания
7	40	IGN2	Стартер, замок зажигания
8	30	BATT2	Генератор, аккумуляторная батарея
9	50	BATT1	Генератор, аккумуляторная батарея
10	30	ECUA	БУ двигателем
11	30	RAD	Электровентилятор радиатора
12	30	COND	Электровентилятор конденсатора
13	40	ABS1	Система курсовой устойчивости ESP, антиблокировочная система тормозов
14	40	ABS2	Система курсовой устойчивости ESP, антиблокировочная система тормозов
15	30	P/WDW	Электро-стеклоподъемники
16	40	BLOWER	Реле электровентилятора радиатора
17	10	A/CON 1	Кондиционер
18	10	A/CON 2	Кондиционер
19	20	ECUC	БУ двигателем
20	15	INJ	Топливные форсунки, система кондиционрования
21	10	SNSR	Датчики

Реле:

№ предохранителя	Сокращенное название	Защищаемые цепи
R1	COND FAN 2	Электровентилятор конденсатора (малая скорость вращения)
R2	RADFAN	Электровентилятор радиатора
R3	FUEL PUMP	Топливный насос
R4	MAIN	Главное реле
R5	HORN	Звуковой сигнал
R6	FUEL HTR	Нагреватель топливного фильтра (только для дизелей)
R7	BLOWER	Электродвигатель вентилятора отопителя
R8	START	Стартер
R9	COND FAN 1	Электровентилятор конденсатора (высокая скорость вращения)
R10	A/CON	Кондиционер

Дополнительные предохранители в моторном отсеке (Дизельный ДВС)

В нем размещены 5 предохранителей, и они защищают цепи:

• PTC HTR 1 (50А) — обогревателя РТС № 1;
• GLOW PLUG (80А) — свечей накаливания;
• PTC HTR 2 (50А) — обогревателя РТС № 2;
• FFHS (30А) — подогрева топливного фильтра;
• PTC HTR 3 (50А) — обогревателя РТС № 3.

Блок с предохранителями в салоне

Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота. Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.

Номер	Максимальный ток, А	Наименование	Назначение
1	15	RR WIPER	Стеклоочиститель двери задка
2	10	H/LP (LH)	Лампы левой фары
3	25	FR WIPER	Стеклоочиститель лобового стекла
4	10	BLOWER	Вентилятор отопителя
5	10	НLP(RH)	Лампы правой фары
6	20	S/ROOF	Электропривод люка
7	15	STOP LP	Стоп-сигналы
8	20	C/DR LOCK	Центральный выключатель замков дверей
9	15	IGN COIL	Катушка зажигания
10	10	ABS	ABS
11	10)	B/UPLP	Фонари заднего хода
12	–	ВMS	Резерв
13	25	C/UGHTER	Прикуриватель
14	10	FOLD’G	Привод складывания зеркал заднего вида
15	20	HTR SEAT	Подогрев сидений
16	25	AMP	Усилитель
17	10	FR FOG LP	Противотуманные фары
18	10	DRL	Дневные ходовые огни
19	10	ECU	ЭБУД
20	10	CLUSTER	Панель приборов
21	25	P/WDW RH	Блокировка стеклоподъемников (правая сторона)
22	10	AUDIO	Мультимедийная система
23	10	RR FOG LP	Задние противотуманные фонари
24	10	IGN	Замок зажигания
25	30	HTD GLASS	Обогрев заднего стекла
26	15	A/BAG	Подушка безопасности
27	10	TCU	БУ АКПП
28	10	SNSR	Датчики подсистем двигателя
29	–	SPARE	Резерв
30	10	MULT B/UP	БУ кондиционером, часы, плафон внутреннего освещения
31	15	AUDIO	Аудиосистема
32	25	P/WDW LH	Блокировка стеклоподъемников (левая сторона)
33	10	HTD MIRR	Система обогрева зеркал заднего вида
34	10	TAIL LP(LH)	Левый задний габаритный огонь
35	10	TAIL LP(RH)	Правый задний габаритный огонь
36	10	HAZARD	Аварийная сигнализация
37	10	T/SIG LP	Фонари указателей поворота
38	10	A/BAG IND	Контрольная лампа подушки безопасности
39	10	START	Реле стартера

Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).

Техника безопасности при работе с электропроводкой автомобиля

При совершении диагностических или ремонтных работ электропроводки следует придерживаться правил техники безопасности, среди которых:

• проведение работ только при полностью обесточенной бортовой сети;
• использование актуальных технических схем электропроводки и чертежей жгутов питания для отдельно взятых устройств автомобиля;
• осуществление ремонтных мероприятий с использованием специализированных элементов одежды.

Более того, при работе с неправильной технической документацией может произойти выход из строя всей системы электроснабжения транспортного средства.

Блок под капотом

Расположен в левой части моторного отсека.

Пример схемы с крышки блока

Фото схема

Назначение

F1	Резерв
F2	10А Реле обогрева наружных зеркал
F3	15А Топливный насос
F4	10А Звуковой сигнал
F5	10А Кондиционер
F6	Резерв
F7	Резерв
F8	15А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения
F9	10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора
F10	10А Блок ТСМ
F11	10А Лампы света заднего хода
F12	Резерв
F13	Резерв
FL1	50А Распределительная коробка панели приборов
FL2	30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость)
FL3	30А Реле блока управления двигателем
FL4	40А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)
FL5	50А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа)
R1	Резерв
R2	Реле системы предупреждения об экстренном торможении
R3	Реле топливного насоса
R4	Реле обогрева наружных зеркал заднего вида
R5	Реле звукового сигнала
R6	Реле кондиционера
R7	Реле вентилятора (низкая скорость)
R8	Резерв
R9	Реле электронного блока управления двигателем
R10	Реле электро вентилятора воздухо нагнетателя отопителя
R11	Резерв
R12	Реле выключателя блокировки зажигания
R13	Реле вентилятора (высокая скорость)
R14	Резерв

Силовой блок реле

Он находится в левой части основного блока.

Схема

Обозначение

1. 50А Распределительная коробка панели приборов, реле задних фонарей
2. Резерв
3. Резерв
4. 125А Генератор
5. 40А Гидроэлектронный модуль ABS, диагностический разъем
6. 40А Гидроэлектронный модуль ABS
7. 40А Реле обогрева заднего стекла
8. 40А Реле электро вентилятора воздухо нагнетателя отопителя
9. Резерв

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

1. подогрев элемента топливного фильтра — PTC HEATER;
2. стартер;
3. топливный насос — FUEL PUMP;
4. дворники 1, 2;
5. ослепительный;
6. вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
7. кондиционер;
8. вентилятор кондиционера;
9. заблокировать фары;
10. сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

1. ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
2. IGN COIL — конденсатор, катушки зажигания (20А);
3. ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
4. B / UP LAMP — фонарь заднего хода (10А);
5. IG 1 — замок зажигания, ACC и IG 1 (30А);
6. IG 2 — выключатель зажигания, пуска и IG 2 (40А);
7. PTC HEATER — обогрев элемента топливного фильтра (50А);
8. FUEL PUMP — топливный насос (15А);
9. POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

1. МДПС 1 — электроусилитель руля (80А);
2. Обогрев заднего стекла — система обогрева заднего стекла (40А);
3. ABS 1, 2 — ESC (40А);
4. Fan — реле вентилятора охлаждения кондиционера (40А);
5. Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
6. ЭБУ 2 — разъем (10А);
7. Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
8. Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
9. Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
10. Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
11. ЭБУ 1 — главное реле (30А);
12. МА 2 — ЭБУ силового агрегата трансмиссии (20А);
13. Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
14. Сигнал — реле звукового сигнала (10А);
15. ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
16. Кондиционер — часть реле системы кондиционирования (10А);
17. Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).
