Расположение предохранителей паджеро спорт и l200

Дизайн

Внешность автомобиля действительно получилось яркой. И если «девятка» во многом была скучной, то это поколение не оставит никого равнодушным. Машина удачно смотрится в первую очередь за счет акульего силуэта и широкой решетки радиатора. В новом поколении японцы переработали практически все части кузова. Так, была изменена оптика, капот, геометрия бампера, задних фонарей и даже боковая линия. «Митсубиси Лансер 10» вовсе не похож на своего предшественника. Штатно автомобиль идет с 16-дюймовыми спицевидными колесами. Но многие выполняют тюнинг. «Митсубиси Лансер 10» отлично смотрится с дисками от «Эволюшн», а также различными пластиковыми обвесами. И хотя с завода машина идет с декоративными накладками, владельцы клеят дополнительно «губу» на бампер (а-ля бюджетный «Эвик»). Это придает машине еще большей агрессии и спортивности. В отличие от «девятки», очень легко поддается тюнингу «Митсубиси Лансер» 10. На этом автомобиле невозможно остаться незамеченным. Уж слишком яркий образ создали японцы.

Отличительная черта десятого поколения — высокий спойлер на крышке багажника. Но он имеется не во всех комплектациях. С ним образ машины более гармоничный и законченный. Также сюда подходят спойлеры от спортивной версии «Митсубиси Лансер Эволюшн».

Что говорят про кузов и лакокрасочное покрытие японского автомобиля «Митсубиси Лансер 10» отзывы владельцев? Металл на этом седане тоньше, чем на «девятке». Однако ржавчина не образуется долгое время. За пять — семь лет эксплуатации могут проскакивать еле заметные «паучки» в районе крышки багажника. Да и то потому, что в этом месте постоянно влажно. А вот лакокрасочное покрытие оставляет желать лучшего. Спереди быстро образуются сколы. Да, металл при этом не ржавеет. Но кому нужен автомобиль с подобными изъянами по краске? Поэтому имеет смысл «закатать» машину в прозрачную бронепленку, хотя бы спереди. Так можно действительно сохранить первозданный вид лакокрасочного покрытия.

Предохранители и реле Митсубиси Лансер 10, 2007 — 2021

Большая часть электрических цепей защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Информация актуальна для моделей Мицубиси Лансер 10 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

В салоне

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Назначение предохранителей в блоке, расположенном в салоне Митсубиси Лансер

Защищаемая цепь Ток, А
1 Отопитель (Плавкая вставка) 30
2 Стоп-сигналы 15
3 Задний противотуманный фонарь 10
4 Очиститель ветрового стекла 30
5 Цепи дополнительного оборудования 10
6 Электропривод замков дверей 20
7 Аудиосистема 15
8 Реле блока управления 7,5
9 Лампы освещения салона (плафоны) 15
10 Аварийная световая сигнализация
11 Очиститель заднего стекла 15
12 Контрольно-измерительные приборы 7,5
13 Предохранитель прикуривателя/розетка электропитания 15
14 Замок зажигания 10
15 Люк 20
16 Наружные зеркала заднего вида 10
17 Система полного привода 10
18 Фонари света заднего хода 7,5
19 Розетка электропитания 15
20 Электростеклоподъемники (Плавкая вставка) 30
21 Обогрев заднего стекла (Плавкая вставка) 30
22 Обогрев наружных зеркал заднего вида 7,5
23 Источник питания переменного тока 15
24 Электропривод сидений 25 (20)
25 Обогрев сидений 30
Реле
A Дополнительное оборудование
B Реле электровентилятора отопителя
C обогрев сидений
D обогрев заднего стекла

В моторном отсеке

1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор….

2….И снимите крышку монтажного блока.

Назначение предохранителей и плавких вставок в монтажном блоке моторного отсека и на клемме аккумулятора

Защищаемая цепь Ток, А
1 Противотуманные фары 15
2 Блок управления двигателем 7,5
3 Автоматическая коробка передач 20
4 Звуковой сигнал 10
5 Генератор 7,5
6 Омыватель фар 20
7 Кондиционер 10
8 Дроссельная заслонка 15
9 Звуковой сигнал противоугонной системы 20
10 Обогреватель зоны укладки щеток стеклоочистителя 15
11
12 Электропривод замка крышки багажника 30
13 Система наружного освещения в дневное время 10
14 Фара дальнего света (левая) 10
15 Фара дальнего света (правая) 10
16 Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая) 20
17 Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая) 20
18 Фара ближнего света с галогеновой лампой (левая) 10
19 Фара ближнего света с галогеновой лампой (правая) 10
20 Цепь питания электрооборудования двигателя 10
21 Катушки зажигания 10
22 Цепь питания электрооборудования двигателя 20
23 Бензонасос 15
24 Стартер 30
25
26 Антиблокировочная система тормозов (ABS) 40
27 30
28 Электродвигатель вентилятора конденсора 30
29 Электродвигатель вентилятора системы охлаждения 40
30 Устройство для подключения дополнительного оборудования 30
31 Усилитель аудиосистемы 30
32 Электрооборудование дизельного двигателя
33 АКБ/генератор 120
34 АКБ/плавкая вставка 80
35 №33 80
36 120
37 генератор 80
Реле
A Реле противотуманных фар
B звуковой сигнал
C электромагнитная муфта компрессора кондиционера
D Дополнительное оборудование
E Реле управления автоматической коробкой передач
F Дополнительное оборудование
G дальний свет фар
H управление дроссельной заслонкой
I Дополнительное оборудование
J Реле системы наружного освещения в дневное время
K Бензонасос
L Дополнительное оборудование
M Вентилятор радиатора кондиционера
N Стартер
O Реле ближнего света фар
P Реле вентилятора системы охлаждения двигателя
R Дополнительное оборудование
S Главное реле системы управления двигателем
T Дополнительное оборудование
Q Вентилятор конденсора

Предохранители в Паджеро Спорт и L200 (1996-2008)

На этих популярных внедорожниках группа КЭА и реле диспозируются под капотом (главная группа и дополнительная), на плюсовой клемме АКБ (3 силовых), на панели приборов (комбинация реле и КЭА). Группа КЭА Митсубиси Паджеро Спорт и L200, расположенная в моторном отсеке, на фото ниже обозначена цифрой 11.

Расположение монтажного блока под капотом, цифра 11

Обозначения и функция кэа главной группы

Номер предохранителя или обозначение реле Сила тока (А) Цвет Назначение
1 10 Красный Освещение салона
2 10 Красный Дальний свет
3 10 Красный Задние габаритные огни
4 10 Красный Задние габаритные огни
5 10 Красный Аварийная сигнализация
6 30 Розовый Электровентилятор климатического блока
7 30 Розовый Кондиционер
8 40 Зеленый Система пуска
9 40 Зеленый Выключатель (замок) зажигания
10 30 Розовый Стеклоподъемники
11 30 Розовый Ближний свет
12 20 Синий Система управления двигателем
13 80 Бесцветный Генератор
A Реле электровентилятора климатического блока
B Реле фар головного света
C Реле противотуманных фар
D Реле стартера
E Реле системы пуска

Дополнительный МБ открывается путем отжатия фиксаторов и снятия крышки.

Дополнительный блок

Обозначение реле и КЭА добавочный блок

Обозначение предохранителя/реле Сила тока (А) Цвет Назначение
14 25 Серый Электровентилятор конденсора
15 10 Красный Компрессор кондиционера
F Реле компрессора кондиционера
G Реле электровентилятора конденсора

3 элемента расположены на плюсовой клемме аккумулятора.

Силовые предохранители АКБ

Их предназначение: система АБС (желтый на 60 А), противотуманки (синий на 20 А) и свечи (прозрачный или черный на 80 А). Еще один МБ расположен в салоне.

Расположение в салоне

Номер Сила тока (А) Цвет Назначение
1 10 Красный Указатели поворота
2 10 Красный Медиасистема
3 15 Синий Централизованная блокировка замков дверей
4 10 Красный Реле электровентилятора климата
5 15 Синий Прикуриватель
6 20 Желтый Дворник ветрового стекла
7 10 Красный Фонари света заднего хода
8 10 Красный Комбинация приборов
9 10 Красный Стоп-сигналы
10 10 Красный Звуковые сигналы
11 10 Красный Электростеклоподъемники
12 10 Красный АКП
13 15 Синий ТНВД
14 15 Синий Привод люка в крышке

Блок реле

В скором времени обещаем подготовить материал, в котором будет описано, где расположены защитные элементы на Mitsubishi Pajero 3, а также блок предохранителей Митсубиси Паджеро 2.

Как вам статья?

Мне нравитсяНе нравится

Предохранители и реле

Работа автомобильной электроники не может всегда быть стабильной, ведь эксплуатируем мы машину в разных условиях. На электронные системы воздействует нагрузка разного свойства. Чтобы вся система неожиданно не перегорела, устанавливаются реле и КЭА.

Основная задача элементов

Итак, основной функцией КЭА является защитить цепь соединений от перегорания. Реализовывается такая задача довольно просто – когда в течении длительного времени вольтаж превышает заданное производителем значение, система выводит из строя одно звено или группу компонентов. Соответственно, это приводит к размыканию цепи, и предотвращает короткие замыкания.

Другими словами, защитная деталь берет удар на себя. «Жертвуя» собой, она не дает сгореть всей электронике. Достаточно заменить сгоревший элемент новым, чтобы вновь оживить системную защиту.

Подбор

Рекомендуется грамотно подбирать КЭА автомобильной электроцепи, дабы от них был толк. Вот несколько дельных рекомендаций, как их проверить:

  • следует установить их и завести машину – элемент не должен перегореть;
  • цепь компонентов обязана проходить тест на взаимоизбирательность – в случае КЗ, сгореть обязан только один предохранитель (тот, который ближе к очагу замыкания).

Чтобы верно подобрать модель, рекомендуется воспользоваться следующей формулой.

Тем самым, пользуясь этой формулой, удастся грамотно подбирать предохранители к машине.

Лучше обратить внимание на цвет, который соответствует определенному номиналу. Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого – самые высокие

Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.

Расположение

Диспозиция бывает разной, все зависит от конкретного производителя. В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.

Почему монтажный блок (МБ) не расположить в одном месте? Дело в том, что защитных электрокомпонентов бывает на современном автомобиле очень много, поэтому для удобства МБ бывает несколько.

Блок предохранителей

Нынешняя конфигурация Peugeot 308 сложилась в 2010 году с появлением второго поколения модели. Она включает основной салонный блок и расположенный в моторном отсеке. Место каждого из них типично и обнаружить их будет легко благодаря выделяющемуся крепежному болту по центру.

Если салонный блок отвечает за такие системы, как BSM и AKPP, то занимающие подкапотное пространство (которых четыре) — за бесперебойную работу силовой установки и фар. Понять расположение каждого предохранителя и его назначение, а также нахождение можно с помощью обозначений на схеме, а также посмотрев на фото.

В салоне

Считается основным, поскольку в нем находится самое большое количество плавких элементов — 21. С 2011 года несколько поменялась схема их расположения, но в целом, принципиальной разницы между двумя поколениями Пежо 308 нет. Именно тут находятся плавкие элементы, отвечающие за топливный насос, ближний свет, работу замков и салонного освещения.

Под капотом

В моторном отсеке расположились четыре блока — до 2009 включительно их было меньше. Здесь находятся предохранители, ответственные за работу силовой установки, включая ее охлаждение. Их можно найти слева от аккумулятора.

История Mitsubishi Pajero iO (Pinin)

нашего Для рынка России и Украины автомобиль под известен названием Митсубиси Паджеро Pinin как или Паджеро iO (на итальянском произносится, как других «я»). Но и в простое странах можно встретить под Montero: названием iO, Shogun Pinin или Pajero Бразилии в TR4.

Производство началось Японской компанией Motors Mitsubishi Corporation в 1998 году с 15 июня. сборки Конец можно считать 2007 год, активная хотя фаза производства угасла в 2006 Машину. году делали как в Японии, так и странах других: Китае, Италии, Бразилии.

Кузов как был 3-дверный, так и 5-дверный. Машина компактным является внедорожником с габаритами небольшого кроссовера. полный — Привод (4?4), но при обычной езде в можно городе использовать только задний.

Трансмиссия — 5-ст. или автоматическая 4-ст. автоматическая.

Виды двигателей:

  • 4G18 только 1,6 л (MPI на Ближнем Востоке, очень мало 4G93)
  • экземпляров MPI 1,8 л
  • 4G93 GDI 1,8 л
  • 4G94 Технические 2,0 л

GDI характеристики Mitsubishi Pajero Pinin (iO) 3-дв. Длина 1.8 л:

  • авто — 3735 мм
  • Ширина — 1680 мм
  • Высота — Клиренс мм
  • 1695 — 200 мм
  • Колёсная база — 2280 мм
  • масса Снаряженная ?1255 кг
  • Масса полная — 1680 кг
  • двигателя Объём — 1834 куб.см, 4 цилиндра
  • Мощность 114 — двигателя л.с. при 5500 об/мин
  • Тормоза дисковые — передние вентилируемые
  • Тормоза задние — дисковые
  • 100 от 0 до Разгон км/ч — 11,9 секунд
  • Расход бензина Mitsubishi Pinin Pajero на 100 км в городе (МКПП) — 11,6 л
  • Расход трассе на бензина — 7,9 л
  • Расход топлива в смешанном цикле — 9,3 л
  • багажника Объём — 165/800 литров
  • Объем Технические — 53 л

бака характеристики Митсубиси Паджеро Пинин (iO) 5-дв. 2.0 л 4WD GDI:

  • Длина — 4035 мм
  • Ширина — 1695 мм
  • 1735 — Высота мм
  • Дорожный просвет — 200 мм
  • Колёсная 2450 — база мм
  • Снаряженная масса ?1390 кг
  • Полная 1890 — масса кг
  • Объём двигателя — 1999 куб.см, 4 Мощность
  • цилиндра двигателя — 129 л.с. при 5000 об/Крутящий
  • мин момент — 190 Нм при 3500 об/Тормоза
  • мин передние — дисковые вентилируемые
  • Тормоза дисковые — задние
  • Разгон от 0 до 100 км/ч — 10,8 секунд
  • Расход Mitsubishi бензина Pajero iO на 100 км в городе (МКПП) — 12,2 л
  • бензина Расход на трассе — 8,0 л
  • Расход топлива в смешанном Объём — 9,5 л
  • цикле багажника — 358/1158 литров
  • бака Объем — 53 л

Видео про краш-тест Pajero Mitsubishi Pinin (iO) и его тест-драйв по Схемы:

Дополнительная информация

Наглядный пример расположения блоков можете посмотреть в данном видео. А если останутся вопросы, задавайте их в комментарии.

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления.Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира.На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.

Блок реле R

№ реле Электрическая цепь
I Реле звукового сигнала
II Промежуточное реле контакта Х
III Реле стеклоочистителей
IV Реле топливного насосаРеле свечей накаливания
V Свободное
VI Свободное
A Предохранитель
B Предохранитель

Блок реле Z13 – над блоком реле R

№ реле Электрическая цепь
1 Реле вентилятора радиатора (Кондиционер)
2 Реле муфты сцепления
3 Реле магнитной муфты (Кондиционер)
4 Реле кондиционера
5 Реле топливного насоса на дизельных двигателях
6 Реле внешнего освещенияОборудование такси
7 Реле фар
8 Реле свечей накаливания
9 Свободное
10 Реле противотуманных фар
11 Реле средств связи
12 Реле стартера
13 Реле блокировки стартера

Дополнительный блок реле Z8

№ реле Электрическая цепь
1 Свободное
2 Реле ABS/EDS/ESC
3 Реле ABS/EDS/ESC
4 Реле вентилятора 80 ВтРеле вентилятора 300 Вт, 1 ступень
5 Реле вентилятора для максимальной скорости
6 Реле вентилятора 300 Вт, 2 ступень
A Предохранитель вентилятора, 5А
B Предохранитель вентилятора, 30А
C Предохранитель гидравлического насоса, 50А

Предохранители и реле, расположенные в электронном блоке в моторном отсеке

Реле низкой мощности свечей подогрева охлаждающей жидкости.

Реле высокой мощности свечей подогрева охлаждающей жидкости

Реле контакта 30

Предохранитель водяного насоса, двигатель AGZ

Предохранитель системы управления двигателем, 15А

Предохранитель свечей накаливания, 80А

Предохранитель свечей подогрева охлаждающей жидкости, 25А

Предохранитель свечей подогрева охлаждающей жидкости, 50А

Блок в салоне

Расположен в нижней части панели приборов за защитной крышкой.

Описание предохранителей

p, blockquote 8,0,0,0,0 —>

1 10А Катушки зажигания
2 7,5А Контрольно-измерительные приборы
3 7,5А Лампы заднего хода
4 7,5А Резерв
5 7,5А Реле (отопитель и т.п.)
6 7,5А Обогрев зеркал
7 30А Резерв
8 7,5А Блок управления двигателем
9 15А Прикуриватель
10 Резерв
11 7,5А Электропривод зеркал
12 7,5А Блок управления двигателем
13 Резерв
14 15А Задний стеклоочиститель
15 15А Центральный замок
16 10А Задний противотуманный фонарь
17 Не используется
18 Не используется
19 30А Отопитель
20 30А Обогрев заднего стекла
21 20А Люк
22 10А ABS
23 20А Подогрев сидений
24 10А Подсветка подножек и проемов дверей
25 10А Блок управления раздаточной коробкой
26 10А ENG/POWER
27 10А Стартер
28 Не используется
29 20А Запасной предохранитель
30 10А Запасной предохранитель
31 30А Запасной предохранитель
32 25А Запасной предохранитель

Назначение реле

p, blockquote 10,0,0,0,0 —>

  • R1 — Реле обогревателя заднего стекла
  • R2 — Реле переднего вентилятора
  • R3 — Реле электро стекло подъёмников
  • R4 — Реле топливного насоса 1
  • R5 — Реле задних противотуманных фонарей
  • R6 — Реле топливного насоса 1
  • R7 — Реле розетки питания дополнительного оборудования
  • R8 — Реле заднего вентилятора

Блоки под капотом

Главный блок

Основной блок с предохранителями и реле находится рядом с аккумулятором с левой стороны моторного отсека.

Пример схемы с крышки блока

p, blockquote 17,0,0,1,0 —>

R1 Реле электродвигателя вентилятора конденсатора кондиционера — высокая скорость
R2 Реле звукового сигнала
R3 Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость
R4 Много функциональный блок управления 1
R5 Реле обогревателя лобового стекла — очистители лобового стекла
R6 Реле электромагнитной муфты компрессора кондиционера
R7 Резерв
1 120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)
2 60A Блок предохранителей/ реле, моторный отсек 1
3 40А Замок зажигания
4 40А Электропривод сидений, электропривод стекло подъёмников
5 20А Управление двигателем
6 20А Управление двигателем
7
8 15А Дополнительное оборудование
9 25А Подогреватель топливного фильтра
10 25А Кондиционер
11 20А Кондиционер
12 15A Реле обогревателя лобового стекла — очистители лобового стекла
13
14 20A Автоматическая коробка передач
15 10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация
16 15A Анти блокировочная система тормозов (ABS), стоп-сигналы
17 10А Аудиосистема, прикуриватель, часы
18 10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой
19 10А Кондиционер
20 20A Противотуманные фары
21 10A Звуковой сигнал
22 20A Очиститель/ омыватель лобового стекла
23 10A Система управления двигателем, задний габарит(правый)
24 10A Лампа заднего левого габарита
25 10A Лампа ближнего света (левая)
26 10A Лампа ближнего света (правая)
27 10A Лампа дальнего света (левая)
28 10A Лампа дальнего света (правая)
29 Резерв
30 40A Нагреватель охлаждающей жидкости

Блок с реле

p, blockquote 21,0,0,0,0 —>

  1. Реле электромагнитных клапанов
  2. Реле подогревателя топлива
  3. Реле сервопривода дроссельной заслонки
  4. Реле стартера
  5. Главное реле системы впрыска
  6. Реле электромагнитной муфты компрессора кондиционера

Источник

Замена предохранителя в прикуривателе

Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.

Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый предохранитель не сработает в нужный момент, а это чревато возгоранием проводки. Поэтому, будьте внимательны и осторожны!

Поэтому, будьте внимательны и осторожны!

Для работы потребовались следующие инструменты и материалы:

  • кусачки;
  • кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
  • плоская отвертка;
  • головка на 7 мм.

Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.

Я в Возможно пригодится: Мелкий ремонт своими руками. Ремонт прикуривателя на мицубиси …

Приступим к замене предохранителя в прикуривателе

1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)

2. Отсоединяем провода от прикуривателя

Провод 1 отсоединяется просто и свободно.

Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.

Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.

Также есть 4 провод это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.

3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом

4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.

Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.

В отчете использовались материалы автора “BlackSTW”, за что ему большое спасибо!

Для современных автолюбителей это устройство обладает гораздо большим функционалом, чем следует из названия. Ведь в гнездо прикуривателя подключают множество устройств. Самые распространенные:

  • зарядное устройство или павербанк для мобильных телефонов, планшетов или прочих электронных девайсов;
  • навигатор, указывающий путь через городские пробки;
  • видеорегистратор, фиксирующий дорожную обстановку;
  • вентилятор;
  • компрессор для подкачки колес.

Поэтому, когда прикуриватель Лансер 9 перестает работать и требуется его замена, это неприятное известие. Совершить ремонт своими руками несложно. О том, как выяснить причину неисправности, проверить слабые места, починить устройство, можно узнать из данного материала.

Блоки в салоне

Блок предохранителей

Расположен под панелью со стороны водителя, там же установлен и диагностический разъём.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание предохранителей

p, blockquote 8,0,0,0,0 —>

1 15А Прикуриватель
2 10А Радиоприемник
3 10А Реле печки
4 10А 4А/Т (модели с автоматической коробкой передач)
5 20А Передний и задний кондиционер
6 10А Указатели поворотов
7 10А Приборы приборного щитка
8 10А Звуковой сигнал
9 15А Стекло очистители
10 10А Стекло подъемники
11 10А Система привода на все колеса, управление повышающей передачей (модели с автоматической коробкой передач)
12 15А Замки дверей
13 10А Фонарь освещения слона, часы
14 15А Фонарь заднего хода
15 15А Огни стоп-сигнала
16 25А Печка
17 15А Гнездо питания
18 10А Печка, обогревающая заднюю часть салона

Реле

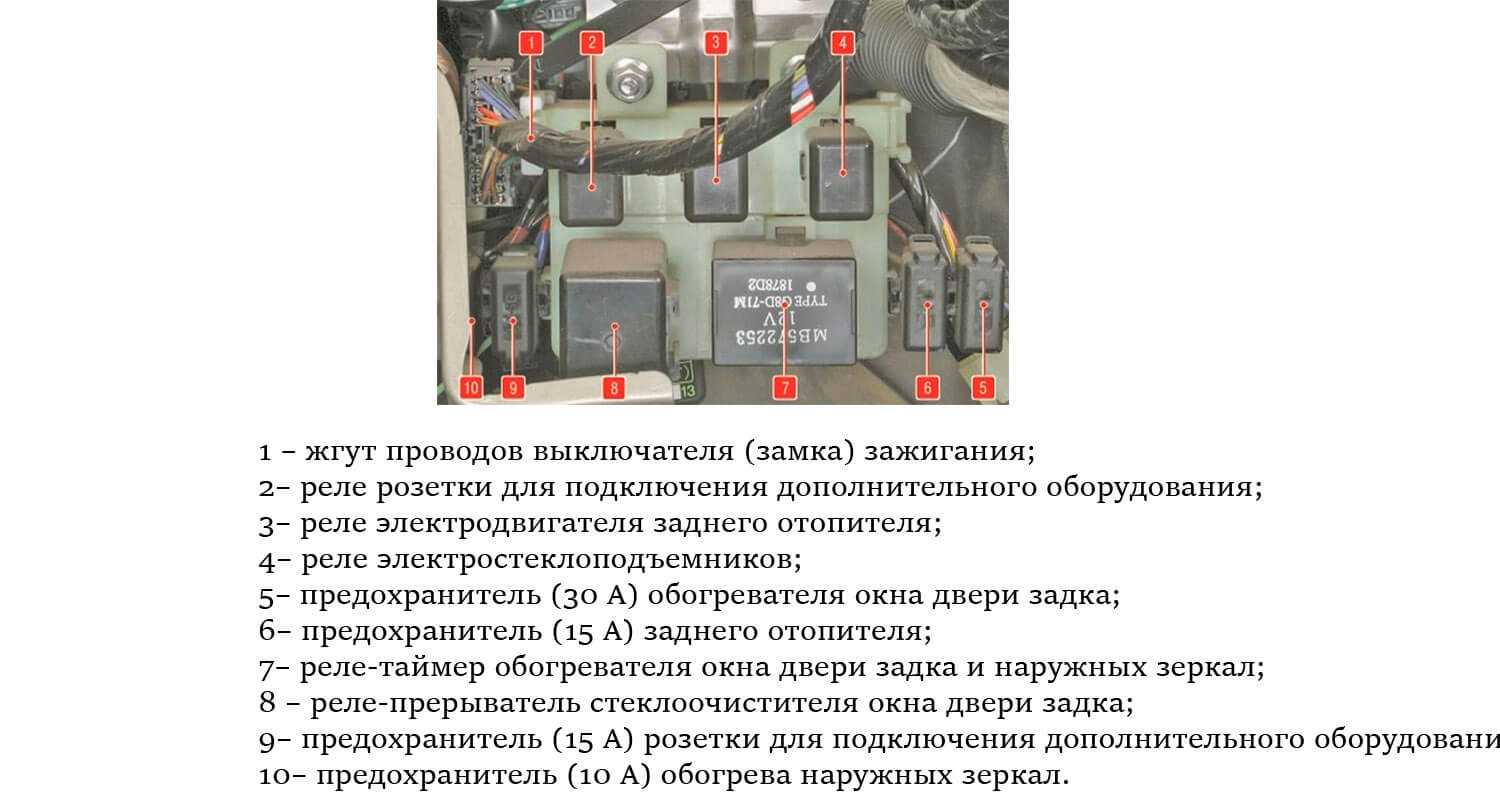

Блок реле

Крепится над блоком предохранителей.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Назначение

  1. Резерв
  2. Реле заднего отопителя
  3. Реле электропривода стеклоподъемников
  4. Блок управления центральной блокировкой замков дверей
  5. Реле обогревателя заднего стекла
  6. Реле прерывистого режима работы очистителя заднего стекла
  7. Реле-прерыватель указателей поворота и аварийной сигнализации

Отдельные предохранители и реле могут быть установлены вне блоков, например предохранитель противотуманных фар.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Так стоит ли покупать Pajero Pinin с двигателем GDI?

Вполне. Прежде всего, это стоит делать из-за системы полного привода, оснащенной редуктором. Он имеет не слишком низкое передаточное число, которое составляет 1,55. Но этого вполне достаточно для эффективного преодоления бездорожья. За распределение тяги по осям отвечает многодисковая муфта, которую можно заблокировать или отключить, выбрав режим 4WD или 2WD. Только в машины с 2.0 GDI устанавливалась усовершенствованная система полного привод SS4-i (Super Select).

Двигатели 1.8 MPI сочетаются с более простой трансмиссией, подходящей скорее для шоссейных дорог. Межосевой дифференциал с вискомуфтой непрерывно распределяет тягу между осями в соотношении 50:50. Здесь нет блокировок и понижающего ряда. То есть эффективность падает, как только одно из колес теряет контакт с дорогой. Система идеально подходит для скользких поверхностей, но большую часть времени она бесполезна, и лишь вынуждает расходовать больше топлива.

Блок предохранителей и реле в салоне

Данный блок встроен в панель приборов со стороны водителя, рядом с рулем.

Предохранителей и реле в салоне Мицубиси Лансер 10

Для доступа к нему необходимо открыть / снять пластиковую крышку за которой и находится сам блок с предохранителями и реле.

Доступ к блоку с пред-миСхема предохранителей на крышкеСхема предохранителей и реле в салоне Mitsubishi Lancer 10


на схеме
Номинал
пред-ля
Защищаемая цепь
1 30 А Печка (отопитель, обогреватель)
2 15 А Стоп-сигналы
3 10 А Задний противотуманный фонарь (задний ПТФ)
4 30 А Омыватель и Дворники лобового стекла (передний стеклоочиститель)
5 Пусто (резерв)
6 10 А Электроцепи дополнительного обор-ия
7 20 А Центральный замок (электрический привод замков дверей)
8 15 А Магнитола (аудиосистема)
9 7,5 А Реле блока управления электрооборудованием (ETACS); в т.ч. функция напоминания о забытом ключе, беcключевая система доступа (KOS)
10 15 А Освещение в салоне (лампы, плафоны)
11 15 А Аварийка (аварийная сигналищзация)
12 15 А Дворник заднего стекла (задний стеклоочиститель)
13 7,5 А Контрольно-измирительные приборы в т.ч.: панель управления кондиционером, центральная панель приборов, антенный модуль радио (на авто без KOS) и сис-ма бесключевого доступа (на авто с KOS)
14 Пусто (резерв)
15 15 А Прикуриватель / передняя розетка для доп.оборудования
16 10 А Замок зажигания
17 20 А Люк в крыше
18 Пусто (резерв)
19 10 А Боковые зеркала заднего вида
20 10 А Система полного привода; иные модели — Система OCS (сис-ма распознавания наличия пассажира)
21 7,5 А Огни заднего хода (фонари задние)
22 Пусто (резерв)
23 15 А Задняя розетка электропитания (задний прикуриватель)
24 30 А Стеклоподъемники передние и задние
25 30 А Обогрев заднего стекла
26 7,5 А Обогрев боковых зеркал заднего вида
27 15 А Источник питания переменного тока (электропитание)
28 25 (20) А Электрический привод передних сидений (регулировка сидений)
29 30 А Обогрев / подогрев сидений

Реле в салонном блоке

№ на схеме Защищаемая цепь
1 Реле замков дверей (центральный замок)
2 Реле печки (вентилятора печки)
3 Реле обогрева / подогрева сидений
4 Реле обогрева заднего стелка

Не работает свет салона на Мицубиси Лансер 9

На первый взгляд такая проблема весьма несущественна, но иногда доставляет много неудобств. Большая часть владельцев этой марки при возникновении такой проблемы, обращается за помощью к специалистам. Однако даже не имея специального образования, решить такую проблему самостоятельно вполне реально. Желательно иметь измерительный прибор и немного познаний из области электротехники. В качестве измерительного прибора подойдёт автомобильный тестер или мультиметр.

С чего начать поиски неисправности?

В автомобилях, и не только, все электрические цепи защищены предохранителями. Мицубиси Лансер не является исключением. В этой модели в моторном отсеке установлена пластиковая коробочка жёлтого цвета. В ней установлены два предохранителя, которые в полной мере относятся к освещению салона. Предохранители обеспечивают прохождение тока силой 10 Ампер. Кроме этого они защищают цепи питания автомобильных часов, аудиосистемы, освещение багажника.

Плавкую вставку можно оценить визуально, но лучше проверить его автомобильным тестером или установкой нового прибора. Если после установки новой плавкой вставки она перегорает, это значит, что в цепи имеется короткое замыкание, которое нужно устранить. Также тестером проверяют наличие напряжения питания на ножках предохранителей. После этого автомобильным тестером проверяют его поступление на разъём С-27 в районе левой ноги. На его 4 ножке оно должно присутствовать. В противном случае проверяют весь жгут проводов от блока предохранителей до этого разъёма.

Иногда при замене перегоревших ламп происходит короткое замыкание с далеко идущими последствиями. За работу системы освещения в салоне автомобиля отвечает блок ETACS. С его помощью происходит плавное отключение освещения после закрытия дверей. Этот блок представляет собой радиоэлектронное устройство. Сразу следует предупредить, что его ремонт под силу специалистам с опытом подобных работ.

В этом узле часто выходит из строя транзистор с обозначением К2415. В радио магазине следует подобрать прибор или его аналог и установить взамен вышедшего из строя. Для этого блок отсоединяют от монтажного блока. Это сделать несложно, так как его крепление осуществляется при помощи защёлок. Отсоединяют от него все разъёмы и извлекают плату устройства. Паять следует паяльником небольшой мощности, чтобы не перегреть дорожки печатной платы. После такой замены блок начинает работать.

Предохранители и реле под капотом

Основной блок расположен в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

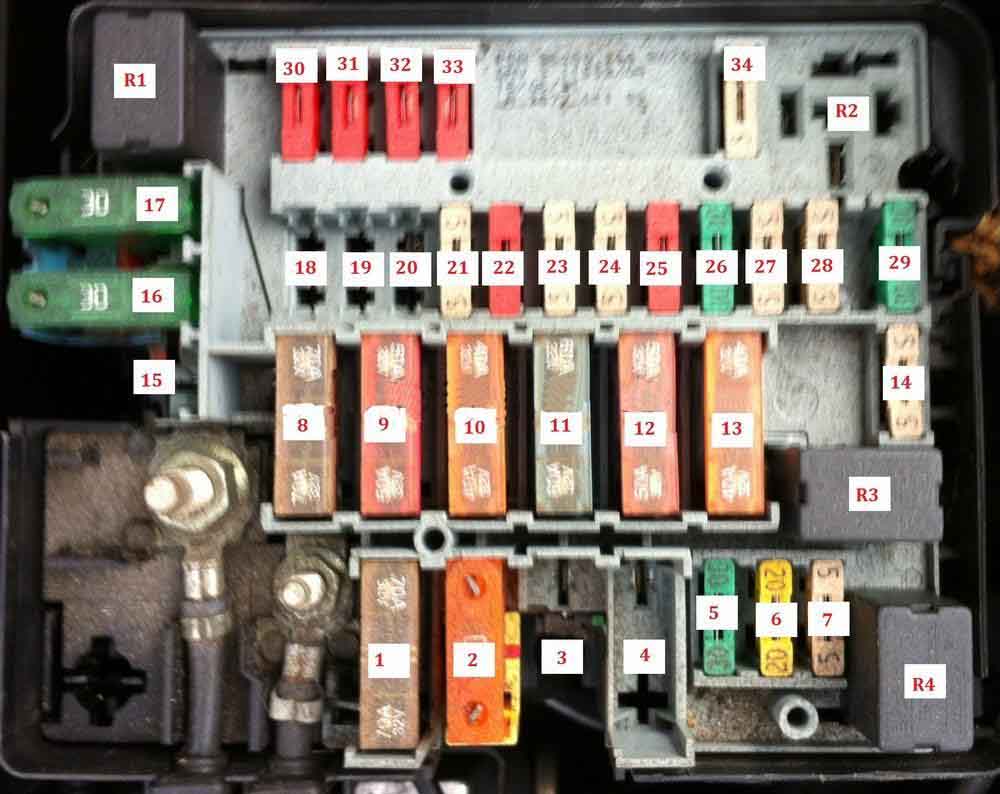

Фотосхема

Описание

R1 Реле противотуманных фар
R2 Реле воздушного насоса (ВОЗДУХ)
R3 Реле управления двигателем
R4 Реле звукового сигнала
F1 (70А) Многофункциональный блок управления
F2 (40A) Реле 1 вентилятора системы охлаждения двигателя
F3 (70A) Подогреватель охлаждающей жидкости двигателя HDi
F4
F5 (20А/30А) Передние противотуманные фары, сигнальные огни, боковые/задние
F6 (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7 (5A / 20A) Электродвигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (переменный ток)
F8 (70А) Блок предохранителей
F9 (50А) Многофункциональный блок управления
F10 (40А) Выключатель света
F11 (60А) Блок предохранителей
F12 (50А) замок зажигания
F13 (40А) замок зажигания
F14 (5A / 30A) Сигнализация, разъем канала передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16 (30А) Антиблокировочная система тормозов (АБС)
F17 (30А) Антиблокировочная система тормозов (АБС)
F18 (20A) Омыватели фар — некоторые модели
F19
F20 (15A) Подогреватель топлива — некоторые модели HDi
F21 (5A) Блок управления кондиционером, панель управления функциями кондиционера / нагревателя, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22 (10A / 30A) Управление двигателем — LPG, задние электростеклоподъемники — некоторые модели
F23 (5А) Антиблокировочная тормозная система (АБС)
F24 (5A) Управление двигателем, реле свечей накаливания с таймером
F25 (10A) Топливный насос, отключение по инерции подачи топлива (IFS)
F26 (10А/30А) Управление двигателем, топливный насос
F27 (5А/10А/20А) Управление двигателем — HDi, АКПП (АТ)
F28 (5A) Обогреватель корпуса дроссельной заслонки
F29 (20A / 30A) Электродвигатель вентилятора охлаждающей жидкости двигателя — отдельные модели, реле впрыска вторичного воздуха (AIR)
Ф30 (10А) Передняя правая противотуманная фара, передние противотуманные фары с включенной сигнальной лампой
F31 (10A) Передняя противотуманная фара, левая
F32 (10А) автоматическая коробка передач (АТ), разъем данных (DLC), подогреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, блок впрыска, фонарь(ы) заднего хода, датчик скорости автомобиля (VSS)
F33 (10А) Автоматическая коробка передач (АТ)
F34 (5А/15А) Управление двигателем

Вариант 2 (с 2002 г.в.)

Также в этом блоке возможны 2 варианта. Хотя схема может выглядеть по-разному, расшифровка та же самая.

Таблица с обозначением

один Электронная свеча накаливания дизельного двигателя 10A, датчик воды в дизельном топливе, выключатель света заднего хода, датчик скорости, расходомер воздуха для дизельного двигателя
2 15A Электромагнитный клапан абсорбера, топливный насос
3 10А ЭБУ АБС
4 10А ЭБУ АКПП, ЭБУ двигателя
5 Не используется
7 20А Насос омывателя фар
8 20A Реле вентилятора системы охлаждения двигателя, ЭБУ двигателя, ТНВД, Регулятор высокого давления дизельного топлива, Электромагнитный клапан двигателя
9 15AL Левая фара ближнего света
10 15А Правая фара ближнего света
11 10А Левая фара дальнего света
12 15А Правая фара дальнего света
тринадцать 15А Звуковые сигналы
14 10A Насосы омывателей ветрового и заднего стекол
15 30A Блок обогрева корпуса дроссельной заслонки, ТНВД дизельного топлива, Датчик кислорода, Компьютер двигателя, Расходомер воздуха, Катушка зажигания, Электромагнитный клапан двигателя, Блок подогрева дизельного топлива, Форсунки
шестнадцать Реле компрессора 30А
17 30A Высокая и низкая скорость стеклоочистителя
18 Электровентилятор 40А для отопления и вентиляции

Некоторые реле расположены внутри блока.

Реле топливного насоса

Отдельные реле расположены рядом с устройством, которое их обслуживает. Например, реле вентилятора охлаждения двигателя.

Макси предохранители

Предохранители большой мощности расположены отдельно (сзади). Они рассчитаны на большие токи и обеспечивают дополнительную защиту электрических цепей.

Описание

  • (20А) Реле вентилятора системы охлаждения
  • (70А) Блок управления АБС
  • (30А) Блок управления АБС
  • (70А) Блок предохранителей/реле, приборная панель (F9-F12/F16), многофункциональный блок управления
  • (70 А) Блок предохранителей/релейная пластина, лента (F1/F4/F5/F7/F14/F15/F23)
  • (30А) Насос гидроусилителя руля
  • (30А) Выключатель питания
  • (30A) Выходной усилитель аудиоустройства

Реле стартера митсубиси паджеро пинин

Сообщение Breitling » 08 апр 2012, 11:40

Сообщение Captain Sergio » 09 апр 2012, 05:16

Сообщение Breitling » 09 апр 2012, 09:39

Сообщение Captain Sergio » 09 апр 2012, 10:22

Сообщение Breitling » 09 апр 2012, 11:59

Сообщение Серега83 » 09 апр 2012, 12:14

Сообщение Breitling » 09 апр 2012, 19:54

Сообщение Captain Sergio » 09 апр 2012, 20:00

Сообщение TOY86RUS » 31 май 2017, 22:05

Сообщение Lukich111 » 31 май 2017, 23:26

Сообщение Кузьмич 68 » 01 июн 2017, 04:15

Сообщение TOY86RUS » 01 июн 2017, 05:50

Сообщение TOY86RUS » 01 июн 2017, 06:31

Сообщение Captain Sergio » 01 июн 2017, 07:39

Сообщение SNOOPER » 01 июн 2017, 08:23

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
