Блок предохранителей nissan qashqai: схема, расположение и способы замены

Описание предохранителей

2 Замена предохранителей

• 2.1 Рекомендации по обслуживанию предохранителей Ниссан Кашкай

В Ниссан Кашкай предустановлены модули защиты ножевого типа.

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Боковые зеркала
F (Ф-2) / 5	Стоп сигналы
F (Ф-3) / 10	Автомобильная розетка
F (Ф-4) / 10	Дополнительная электрическая сеть
F (Ф-5) / 20	Аварийка, поворотники
F (Ф-6) / 30	Резервация
F (Ф-7) / 30	Обогрев заднего стекла
F (Ф-8) / 7,5	Кислородный датчик
F (Ф-9) / 10	Резервация
F (Ф-10) / 10	Стеклоподъемники
F (Ф-11) / 10	Контролер трансмиссии автоматического типа
F (Ф-12) / 10	Печной отопитель, прикуриватель, подсветка салона
F (Ф-13) / 30	Подсветка вещевого ящика
F (Ф-14) / 30	Вентилятор отопителя (печка)
F (Ф-15) / 10	Система кондиционирования
F (Ф-16) / 15	Топливная система, бензонасос
F (Ф-17) / 15	Система безопасности
F (Ф-18) / 10	Резервация
F (Ф-19) / 10	Датчик силового агрегата
F (Ф-20) / 10	Автомобильный сигнал
F (Ф-21) / 5	Центральный замок
F (Ф-22) / 5	Резервация
F (Ф-23) / 5	Система электрического питания
F (Ф-24) / 5	Стеклоочистители лобового стекла
F (Ф-25) / 5	Омыватели передних фар
F (Ф-26) / 5	Омыватель заднего стекла
F (Ф-27) / 20	Топливная аппаратура (дополнительно)
F (Ф-28) / 15	Спидометр, тахометр, датчики
F (Ф-29) / 15	Система курсовой стабилизации
F (Ф-30) / 20	АБС (ABS)
F (Ф-31) / 15	Резервация
F (Ф-32) / 15	Резервация

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация

Стоимость монтажного блока в сборе от 3000 рублей за оригинальную версию. Цена аналогов на 500 – 700 рублей дешевле. Стоимость реле – коммутаторов от 650 рублей / штуку.

Характерные признаки неисправности предохранителей

• Оборудование неактивно при запуске, подачи напряжения;
• На панели приборов сигнализирует индикатор о поломке в моторном отсеке;
• На ощупь монтажный блок горячий, с повышенной рабочей температурой;
• Возле блока слышен запах плавленого, горелой пластмассы.

Частые причины выхода из строя предохранителей

• Несоблюдение рекомендаций изготовителя по срокам проведения технического осмотра;
• Экономия на покупке оригинальных запчастей;
• Нарушение технологии установки, замены;
• Повреждение целостности модулей защиты;
• Короткое замыкание в цепи;
• Износ изоляционного слоя электрической проводки;
• Окисление контактов;
• Образование конденсата, попадание влаги внутрь;
• Ослабленные контакты клемм.

Блоки под капотом

Монтажные блоки

Они находятся в моторном отсеке с левой стороны, под патрубком воздухозаборника. Пример доступа показан на рисунке.

Блок А

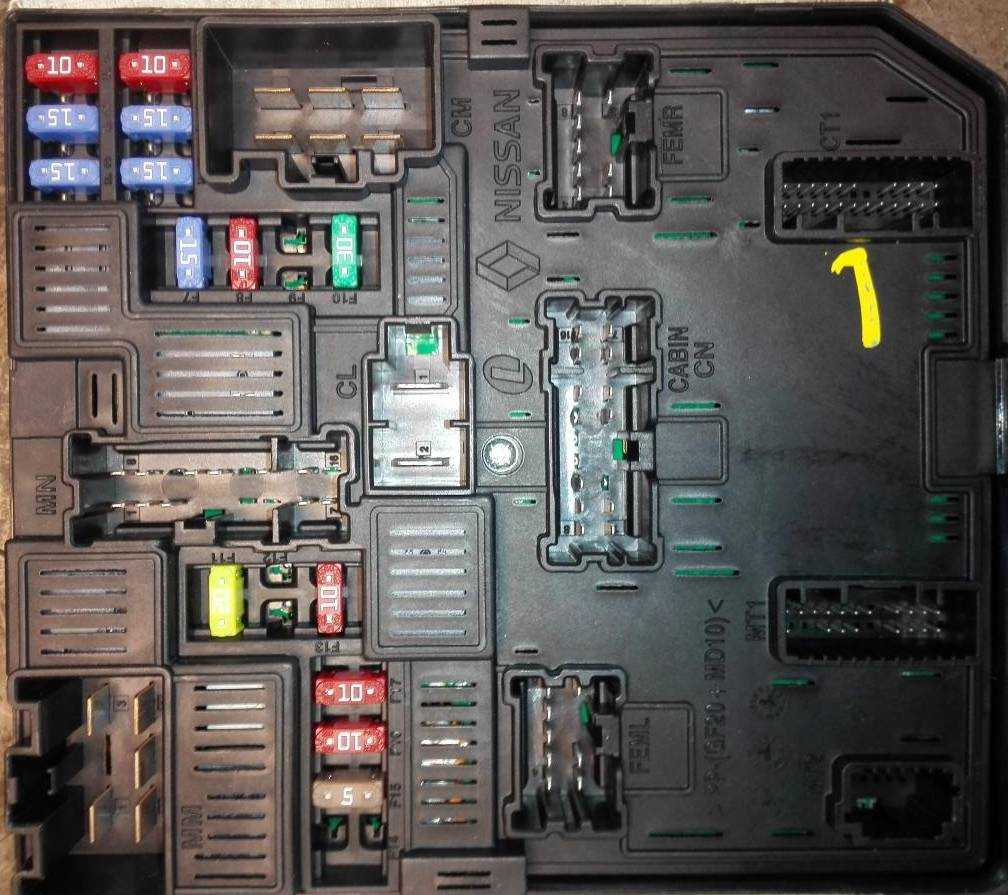

Фото 1-го монтажного блока

Обозначение с крышки

Схема

Перевод обозначений на русском

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Блок B

Фото 2-го монтажного блока

Схема с крышки блока

Схема

Расшифровка

34	15A Реле звукового сигнала
35	30A Дизель: Реле PTC 2
36	30A Дизель: Реле PTC 3
37	30A Дизель: Реле PTC 1
38	30A Электрический стояночный тормоз
39	30A Опциональный разъем
40	–
41	30A Электрический стояночный тормоз
F	50A ESP
G	30A ABS
H	50A ESP
I	30A Реле омывателей фар
J	–
K	40A ABS
L	30A Реле стартера, реле зажигания (предохранители: “1”, “2”, “3”, “4”, “10”, “11”, “12”)
M	50A Реле стеклоподъемников, стеклоподъемники, шторка, электропривод сидений
R1	Реле звукового сигнала

Блоки под фарой

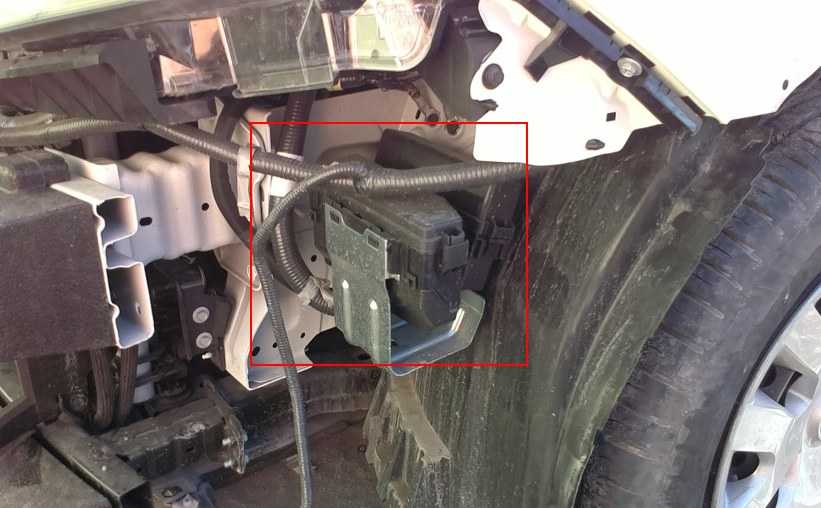

За бампером, под левой фарой, могут устанавливаться дополнительные блоки с предохранителями и реле.

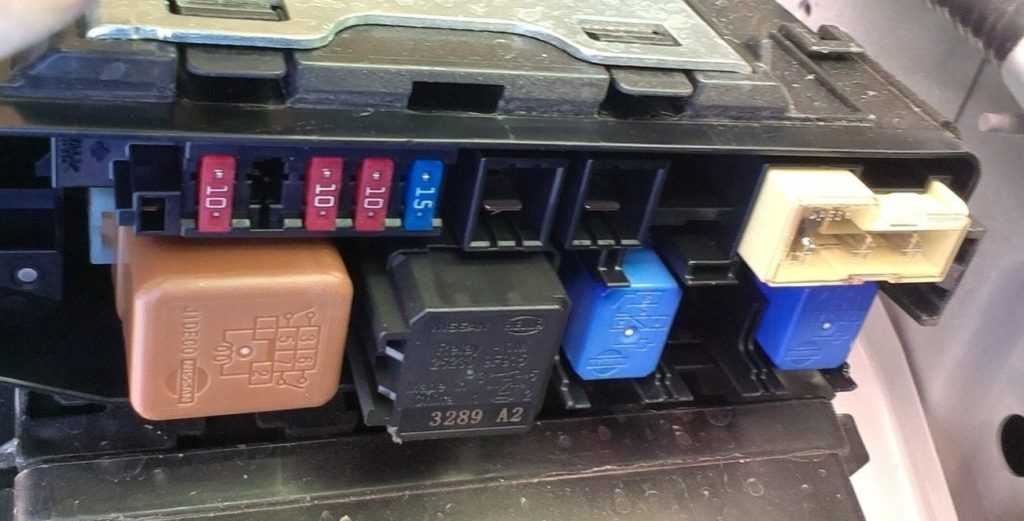

Блок 1 – пример фото

Пример схемы 1-го блока

Fuel_heater – подогрев топлива, RAD_FAN – вентилятор радиатора.

Блок 2 – фотография

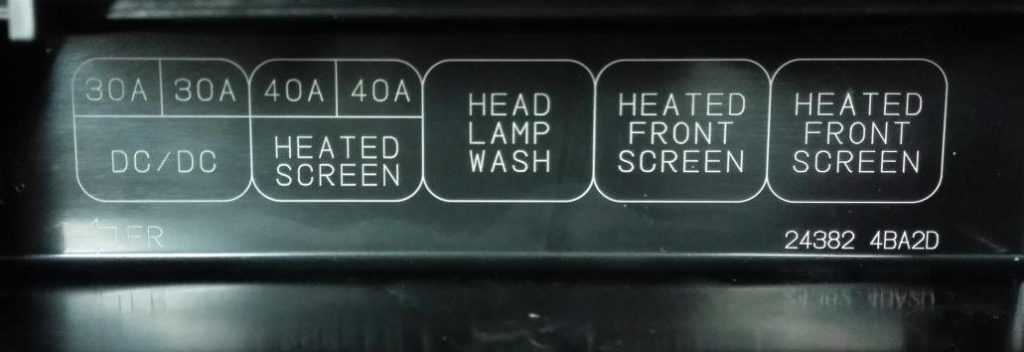

Схема 2-го блока под фарой

Обозначение

HEATED SCREEN	Обогрев стекла
H/LAMP WASHER RELAY	Реле омывателей фар
ANTI THEFT HORN RELAY	Реле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAY	Реле обогрева лобового стекла

Блок на аккумуляторе

Он расположен на плюсовой клемме аккумуляторной батареи и состоит из плавких вставок высокой мощности.

Схема

Назначение

A	450А Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay)
B	450А Генератор
C	100А Вспомогательное реле (предохранители: “13”, “14”, “15”), реле обогрева заднего стекла (предохранители: “10”, “11”, “12”), реле отопителя (предохранители: “7”, “17”), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: “19”, “20”, “21”, “22”, “24”, “25”, “26”, “27”, “28”, “29”, “30”, “31”, “32”, “33”, “57”, “58”, “U”
D	100А Реле зажигания (предохранители: “56”, “61”, “63”, “65”, “67”), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: “P”, “Q”
E	50А Предохранители: “R”, “S”, “T”, “42”, “44”, “45”, “46”
U	100А Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термоплунжера, предохранитель: “58”
V	100А Предохранители: “F”, “G”, “H”, “I”, “K”, “L”, “M”, “34”, “35”, “36”, “37”, “38”, “39”, “41”, “N”, “O”,

На этом всё. Есть что добавить – пишите в комментарии.

Предохранители и реле в салоне

Во внутреннем пространстве производитель расположил 2 основных монтажных блока вставок. Первый (основной) находится слева за специальной облицовочной крышкой. Здесь располагаются наиболее востребованные предохранители бортовых электроцепей. Вторая часть (вспомогательная) монтируется опционально и представляет монтажную панель дополнительных вставок, имеющихся преимущественно на самых полных комплектациях машины.

Левый блок (главный)

Устанавливаются предохранители, ответственные за малонагруженные цепи. Плавкие вставки монтируются номиналом не выше 20А.

№	Расшифровка
1	Привод стеклоомывателя.
2	Подача питания на пиропатроны подушек безопасности.
3	Предохранители комбинации приборов. Если после запуска щиток не отвечает — проверьте именно эту вставку.
4	Система зажигания и подача напряжения на блок комфорта. Запитывается дополнительное оборудование и вторичные системы.
5	Преобразователь DC_DC.
6	Питание силовых реле подогревателя сидений.
7	Реле перезапуска силовой установки и питание вентилятора кондиционера.
8	Задняя левая часть габаритов, стоп сигнал, подсветка номера, бардачка, корректор фар, магнитола и навигационная система.
9	Запасной предохранитель, в большинстве комплектаций не используется.
10/11	Подогрев заднего стекла.
12	Подогреватели зеркал заднего вида.
13	Питание головного блока системы АБС.
14	Выключатель стопов, педали тормоза, модуль управления зеркалами и кондиционером. При его отсутствии отвечает за модуль отопителя.
15	Предохранитель прикуривателя, лампы подсветки салона.
16	Свободен.
17	Привод отопителя, предохранитель кондиционера.
18	Свободен.
19	Акустическая система и камера кругового обзора автомобиля.
20	Питание модуля кузовной электроники и вспомогательного оборудования.
21	Освещение и некоторые части блоков приборной доски.
22	Головное реле иллюминации внутреннего пространства салона.
23	Резерв.
24	Выключатель стопов – контактный размыкатель. Также отвечает за модуль кузовной электроники.
25	Блок активации системы полного привода, если такой установлен. Усилитель антенны штатной противоугонки.
26	Подача напряжения на выключатель блокировки сцепления для АКПП.
27	Модуль ВСМ и многофункциональный переключатель.
28	Электрический ручник, питание CAN шины, частично подсветка приборки и кнопок, блок комфорта.
29	Модуль ВСМ для комплектации Евро-3
30	Предохранитель головного блока центрального замка.
31	Дворники, либо приводы ЦЗ.
32	В зависимости от комплектации: предохранитель розетки задней части и прикуривателя.
33	Питание аварийки и поворотников. Если одна сторона не работает, нужно смотреть реле.

На задней части блока присутствует 4 выключателя. Для доступа к ним, панель снимается при помощи крестовой отвертки или разжатия клипс (зависит от сборки). Здесь расположение элементов такое.

1. Модуль системы зажигания.
2. Привод включения головного вентилятора охлаждения мотора.
3. Устанавливается опционально, отвечает за задние противотуманки.
4. Вспомогательный элемент электроцепи. Часто сюда подключается маломощное бортовое оборудование.

Правый блок (вспомогательный)

Здесь нумерация элементов начинается не с начала. Данный блок монтируется только на версиях с максимальной комплектацией или в сборках под заказ.

№	Расшифровка
71	Предохранитель подает напряжение на элементы ЭУР, отвечает за работу ДПРК.
72	Вспомогательная часть подсветки и приборов на торпедо.
73/80	Дублирующий предохранитель для питания динамиков акустической системы, навигационного прибора и внешних камер.
74	Модуль управления автоматической коробкой передач.
75	Резерв.
76	Предохранитель питания клавиш кондиционера и электромуфты компрессора.
77	Датчики АБС.
78	Запасной
79	Питание реле системы смазки картера.
81	Модуль управления АКПП.
R1	Вспомогательное реле.
R2	Питание зажигания, конкретно работа стартера.

Замена предохранителей

Подготовительный этап:

• Дополнительное освещение, если работы проводите в темное время суток;
• Набор новых модулей защиты, реле – коммутаторов;
• Пластиковый пинцет.

Последовательность действий при замене модулей защиты в салоне:

• Устанавливаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем задний ряд колес противооткатными башмаками;
• Открываем водительскую дверь, слева от рулевой колонки находим монтажный блок, открываем крышку;
• С тыльной стороны смотрим схему – расположение модулей, находим по порядковому номеру. Пинцетом извлекаем неисправный модуль, вставляем новый;
• По аналогии заменяем оставшиеся предохранители.

В случае возникновения необходимости замены монтажного блока целиком, то нужно дополнительно выкрутить два винта – фиксатора основы платы. Для этого используем отвертку с крестообразным наконечником.

Замена предохранителей в моторном отсеке:

• Глушим двигатель, выжимаем стояночный тормоз на автомобиле, открываем капот;
• Слева от аккумулятора находим черный пластиковый корпус, отщелкиваем крышку;
• По порядковому номеру, который указан на тыльной стороне, находим предохранитель, реле – коммутатор. Извлекаем его, на штатное место устанавливаем новый.

Аналогичным образом обновляем оставшиеся модули защиты.

Передний БП под капотом

Находится фактически рядом с передним блоком. Крышка снимается также. Кроме предохранителей и реле в нем находятся плавкие вставки.

1. Обогрев стекла двери багажника, обогрев зеркал заднего вида.
2. Повтор номера 1.
3. Противотуманная оптика.
4. Очищение лобового стекла.
5. Правая фара, ближний свет.
6. Левая фара, ближний.
7. Правая фара, дальний.
8. Левая фара, дальний.
9. Габариты.
10. Запасной.
11. Трансмиссия.
12. Блок контроля ДВС.
13. Компрессор кондиционирования.
14. Лампа индикации заднего хода.
15. КПП.
16. Контроль ДВС.
17. Насос топлива.
18. Контроль топливных форсунок.
19. Гидроэлектроника ABS.
20. Запасной.
21. Реле 6 – система зажигания.
22. 8 – обогрев стекла двери багажника.
23. 16 – малые обороты охлаждения ДВС.
24. 17 – высокие обороты охлаждения ДВС.

Блок предохранителей и реле nissan primera p12

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007 года выпуска

Где находится монтажный блок предохранителей

В салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины)

Расположение блоков — левый руль

Расположение блоков — правый руль

Как добраться до блока предохранителей в салоне. Просто снимите крышку, закрывающую блок предохранителей.

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Номера предохранителей в салоне

Расшифровка предохранителей.

В специальном гнезде корпуса мон­тажного блока предохранителей и реле, расположенного в салоне, закреп­лен пинцет для извлечения предохра­нитепей из монтажных блоков.

Расположение реле на лицевой панели блока предохранителей в салоне

1 -реле обогрева заднего стек­ла (стекла двери задка); 2 — реле электродвигате­ля привода дроссельной заслонки; 3-реле проти­вотуманных фонарей; 4 — реле стеклоподъемни­ков; 5, 6 — реле-прерыватели

Реле на внутренней стороне блока предохранителей в салоне

 1 -реле зажигания; 2 — реле дополнитель­ного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования

Расположение блока реле и блока предохранителей под капотом

 1 — бачок гидроусилителя рулевого управления; 2, 17-трубопроводы системы кондиционирования; 3-катушки зажигания; 4- впускной коллектор; 5-дроссельный узел; 6-шланг си­стемы вентиляции картера двигателя; 7 — воздухоподводящий патрубок; 8 — бачок главного тормозного цилиндра и главного цилиндра привода выключения сцепления; 9- корпус воздушного фильтра; 10- аккумуляторная батарея; 11 — монтажный блок плавких вставок и предохранителей; 12- радиатор системы охлаждения двигателя; 13 — шланг системы охлаждения двигателя; 14-термоэкран выпускного коллектора и нейтрализатора; 15-крышка головки блока цилиндров; 16 — генератор; 18- расширительный бачок системы охлаждения двигателя; 19-наливная горловина бачка омывателя ветрового стекла (и стекла двери задка автомобилей с кузовами хэтчбек и универсал); 20- монтажный блок реле

Как добраться.

Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространст­ве, отожмите фиксатор.

и снимите крышку

На крышке нанесена схема расположения предохранителей и плавких вставок

Номера предохранителей и плавких вставок в монтажном блоке расположенном под капотом

Описание и расшифровка

Расположение реле в монтажном блоке расположенном в моторном отсеке

1-реле противо­туманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5- реле электромагнитной муфты компрессора кондиционера; 7- реле включения режимов «Р» (пар­ковка) «N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала

Блок предохранителей под капотом (моторный блок)

Предохранители и реле в моторном отсеке, расположены рядом с аккумуляторной батареей (АКБ).

Монтажный блок предохранителей и реле в моторном отсеке

Для доступа к предохрантелям и реле, отжимаем три фиксатора по периметру блока (передний, задний, боковой) и снимаем защитную крышку.

Схема предохранителей и реле в моторном отсеке

№ на схеме	Номинал предохранителя	Защищаемая цепь
F1	—	Пустой (не использунтся)
F2	5 А	Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем
F3	25 А	1) Реле Топливного насоса (бензонасоса) и катушек зажигания; 2) Главное реле системы управления двигателем
F4	30 А	На автомобилях без кондиционера (A/C) — блок Реле вентилятора системы охлаждения
F5	40 А	На автомобилях оснащенных кондиционером (A/C): блок реле кондиционера; реле повышенной (большой) скорости вентилятора системы охлаждения; блок реле малой (пониженной) скорости вентилятора системы охлаждения
F6	25 А	Предохранитель блока управления тормозами ABS (система АБС)
F7	50 А	Предохранитель блока управления тормозами ABS (система АБС)
F8	60 А	Электропитание всех систем-потребителей, запитываемых от выключателя зажигания; левого подрулевого переключателя
F9	60 А	Электропитание блока предохранителей в салоне

Блок Реле под капотом

Реле также расположены в  том же монтажном блоке что и предохранители, установленном в отсеке двигателя рядом с аккумулятором (рисунок выше).

№ на схеме	Защищаемая цепь
K1	На автомобилях с кондиционером — блок реле повышенной (большой) скорости вентилятора системы охлаждения; Электро двигатель вент. сист. охлаждения
K2	Реле кондиционера (A/C); Электромагнитная муфта компрессора кондиционера
K3	На автомобилях с кондиционером — блок реле пониженной (малой) скорости вентилятора системы охлаждения; На авто без кондиционера — блок реле вентилятора системы охлаждения; Электродвигатель вентилятора системы охл-ния (на авто с А/С — через резистор)
K4	Реле Топливного насоса (бензонасоса) и катушек зажигания
K5	Главный блок Реле сис-мы упр-ия двигателем: ЭБУ системы управления двигателем; клапан продувки адсорбера; Датчики концентрации кислорода (цепь подогрева); топливные форсунки; обмотки реле К1, К2, КЗ.
K6	Блок реле Прикуривателя
K7	Противотуманки (лампы противотуманных фар)
K8	Реле Электродвигателя вентилятора отопителя

Рекомендации по замене предохранителей

• При снятии и замене реле и предохранителей рекомендуется отсоединить минусовую клемму от аккумуляторной батареи (АКБ);
• Новое реле или предохранители рекомендуется устанавливать вместо вышедшего из строя, только после определения и устранения причины неисправности;
• Разрешается использовать только стандартные предохранители рассчитанные на определенную силу тока.

Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля:	Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля:
1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели	1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.

3. . и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом.

6. . и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.

10. . и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.

13. . и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.

15. . потяните реле вверх, покачивая его из стороны в сторону.

16. . и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле.

19. . и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы.

22. . и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Источник статьи: http://knigaproavto.ru/shemy/nissan/primera/1225-naznachenie-predohraniteley-i-rele-nissan-primera-p12-vypusk-s-2002-po-2007-gg.html

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Где находится монтажный блок реле и предохранителей

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумуляторная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка маслоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Как заменить предохранитель?

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Захватите пинцетом предохранитель

Руками это сделать довольно трудно.

и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

Установите в контактный разъем предохранитель того же номинала, что и снятыйДля замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

Предохранители в переднем блоке

Отжать фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

снимите крышку

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.
