Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи. Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).
j11
Блоки в салоне
Они находятся с торцевой стороны панели приборов.
Правый блок (может отсутствовать)
Левый блок (основной)
Пример расположения
Фотография
Самый верхний ряд — запасные предохранители.
Схема с обратной стороны крышки
Назначение элементов
Нумерация с лева на право, с верху вниз.
- 15А Стеклоомываетель
- 10А Подушки безопастности
- 5А Приборная панель
- 10А Система зажигания
- 10А VDC (система стабилизации, контроля курсовой устойчивости )
- 15A Подогрев сидений
- 20А Вентилятор
- 5А Подсветка приборов, кнопок, бардачка
- 20А Резерв
- 15А Обогреватель стекла
- 15А Обогреватель стекла
- 10А Зеркала
- 10А Система курсовой устойчивости
- 10А Элекроустройства
- 15А Прикуриватель передний
- 10А Резерв
- 20А Вентилятор
- 10А Резерв
- 20А Аудиосистема
- 5А Электрокомпоненты
- 10А Приборная панель
- 10А Освещение салона
- 20А Резерв
- 10А Стоп сигналы
- 10А Антенна иммобилайзера
- 5А Выключатель, датчик сцепления
- 10А BMC
- 10A Электрокомпоненты
- 20А Питание открытие/ закрытие дверей
- 15А Стеклоочистители
- 15А Задняя розетка (прикуриватель)
- 15А Аварийная сигнализация, сигналы поворота
Отдельные элементы реле находятся с обратной стороны блока.
- Реле системы зажигания
- Реле переднего вентилятора двигателя
- Реле задних противотуманных фар
- Вспомогательное реле
Монтажные блоки
Они находятся в моторном отсеке под патрубком воздухозаборника. Пример доступа показан на рисунке.
Фото 1-го монтажного блока
Описание 1-го монтажного блока
Схема
Перевод обозначений на русском
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем, |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | Не используется |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Фото 2-го монтажного блока
Описание 2-го монтажного блока
Блоки под фарой
Они расположены под левой фарой, за бампером.
Блок 1 — пример фото
Пример схемы 1-го блока
Блок 2 — фотография
Схема 2-го блока под фарой
Обозначение
| HEATED SCREEN | Обогрев стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле звукового сигнала противоугонной системы |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
Nissan Pathfinder предохранители и реле
Полноразмерный кроссовер Nissan Pathfinder выпускается с 1986 года в 4 поколениях. 1 ое и 2 ое производилось до 2003 года. В 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах на рынки поставлялось 3 поколение ниссан патфайндер с маркировкой r51. А с 2020 и по настоящее время в сборке 4 поколение. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан патфайндер r51 (3 поколение) и 4. Их фотографии, схемы, места расположения. А так же покажем какие из элементов отвечаю за работу прикуривателя. В зависимости от региона поставки, года выпуска и комплектации, возможно различные варианты исполнения данных блоков.
Кузов и салон
Многие владельцы отмечали после 2-3 лет эксплуатации проблемы с хромовым покрытием декоративных кузовных элементов: хром покрывался пятнами, вспучивался, или облазил лак. Отдельные хозяева подмечали небольшое провисание переднего бампера.
Передние фары нередко запотевают, а в морозы на внутренней поверхности наблюдается появление инея. Стоимость новой блок-фары у дилеров около 42 000 рублей.
Спустя 6-10 лет эксплуатации многие отмечают заметное снижение эффективности освещения — выгорают отражатели линз. Затраты на устранение недостатка в специализированном сервисе составят порядка 12-15 тыс. рублей.
Иногда встречались случаи попадания воды в салон автомобиля по причине недостаточного количества герметика на сварных швах передних крыльев или отсутствия заглушки тросика капота за левым крылом.
В зимний период некоторые обладатели Murano Z51 отмечали появление скрипов пластика интерьера до прогрева салона. Причиной надоедливого скрипа внизу лобового стекла порой становилась наружная пластиковая накладка.
Некоторым владельцам пришлось столкнуться со скрежетом и люфтом водительского кресла из-за износа салазок.
Многие сетовали на недостаточное качество кожаной обивки сидений: на поверхности сравнительно быстро появлялись заломы и складки.
Не отличалось долголетием и покрытие рулевого колеса. Потертости становились заметны к 80-120 тыс. км. Стоимость перетяжки руля — около 5000 рублей.
Нередки были жалобы хозяев «свежих» Мурано на медленный прогрев салона зимой: теплый воздух начинал дуть не сразу. Причина схожа по своей сути с проблемой насосов ГУР: концентрация антифриза не соответствовала температурным условиям эксплуатации транспортного средства. Антифриз густел, образуя пробки. В довесок, некоторые замечали рост температуры «двигателя» на указателе до критических значений, а воздух из дефлекторов все равно оставался холодным. В сервисах Ниссан были в курсе проблемы и при обращении производили замену охлаждающей жидкости.
Системных проблем с электрической частью обычно не бывает. Разве что, генератор может захандрить по прошествии 150-200 тыс. км (11 000 рублей за восстановление).
Daewoo Matiz
В этом случае устраните замыкание. Также может быть обрыв или короткое замыкание проводки, проведённой от фар по багажнику. F6 10 А — магнитола. Стандартная магнитола Clarion. Обычно магнитола включается только при повороте ключа дэу матиз схема поворотников 1 или 2 положение 2 — зажигание.
Если у вас перестала включаться магнитола при включении зажигания, проверьте этот предохранитель и контакты в его гнезде.
Замерьте напряжение в разъёме магнитолы, отсоединив. Если напряжение 12 В туда приходит и контакты разъёма дэу матиз схема поворотников, скорее всего дело внутри самой магнитолы — или сломался выключатель её питания, или пропал контакт внутри на плате, или вышел из строя один из её узлов. Если напряжения на разъёме нет, проверьте проводку до предохранителя, а также наличие напряжения на нём.
F7 20 А — прикуриватель.
Электросхемы Daewoo Matiz
Если перестал работать прикуриватель, первым делом проверьте предохранитель. Из-за подключения разных разъёмов приборов в прикуриватель под разными углами, в нём может происходить короткое замыкание дэу матиз схема поворотников, из-за этого предохранитель и перегорает.
Если у вас есть дополнительный разъём 12 В, подключайте приборы. Проверьте также проводку от прикуривателя до предохранителя. F8 15 А — очиститель лобового стекла.
Подайте на двигатель очистителя напряжение 12 В и проверьте, работает ли. При выходе из строя замените новым. Осмотрите его щётки, почистите их или замените новыми, если плохой контакт. Проверьте также провода от двигателя до подрулевого выключателя, от реле до массы, от предохранителя до реле и от предохранителя до источника питания. Проверьте также механизм очистителей, трапецию и дэу матиз схема поворотников гаек крепления очистителей.
F9 15 А — очиститель заднего стекла, передний и задний омыватели, лампа заднего хода.
Если у вас не работает омыватель лобового и заднего стёкол, дэу матиз схема поворотников уровень жидкости в бачке омывателя.
Расположен у правой фары в нижней части. Чтобы добраться до него, скорее всего потребуется снять дэу матиз схема поворотников. Чтобы не снимать фару, можно попробовать подлезть снизу при вывернутых колёсах и снятом подкрылке правого колеса. В нижней части бачка находятся 2 насоса — на лобовое и заднее стёкла. Подайте напряжение 12 В напрямую на один из насосов, тем самым проверьте его исправность.
Ещё один способ проверки — поменять клеммы к двум насосам местами, так как один из насосов скорее всего рабочий. Обнаружив неисправность в насосе, замените его новым.
Если омыватель перестал работать зимой, убедитесь, что залита незамерзающая жидкость, проверьте каналы системы на предмет засорений и замерзания жидкости, также проверьте форсунки, из которых жидкость попадает на стекло.
Ещё дело может быть в подрулевом переключателе, проверьте в нём контакт, отвечающий за работу омывателей. Если не работает задний омыватель, а передний работает и насосы исправны, скорее всего дело в обрыве трубки подачи жидкости к задней двери или её соединений в системе. Соединения трубок заднего омывателя располагаются в переднем бампере, в гофре задней двери и внутри задней двери. Если трубка переломилась в районе задней двери, для замены нужно снять обшивку дэу матиз схема поворотников и задней части салона.
Сломавшуюся трубку либо отремонтировать, отрезав проблемный участок и соединив заново, либо заменить на новую. Если не работает фонарь заднего хода, проверьте лампу и контакты в её разъёме. Если лампа целая, скорее всего дело в выключателе заднего хода, вкручивается в коробку передач. Добраться можно из дэу матиз схема поворотников капота, сняв воздушный фильтр. Датчик заднего хода вкручен в КПП сверху. Датчик замыкает контакты при включении задней передачи. При выходе из строя замените его новым.
Клапан/Электромотор Системы Изменения Фаз Газораспределения Murano (Z51) 2008>2015 БУ
Общая стоимость: 1 200 руб.
Компания «Autobax» предлагает автолюбителям заказать у нас Клапан/Электромотор Системы Изменения Фаз Газораспределения Murano (Z51) 2008>2015, а также другие запчасти для машины марки . Любую запчасть из каталога компания свободно доставит. Работаем со всеми регионами России, особо срочная доставка по Санкт-Петербургу и Ленинградской области. Купить в СПБ и ЛО.
Если товар не соответствует описанию, вы можете вернуть товар, оплатив стоимость обратной пересылки, или оставить товар себе и договориться о компенсации с продавцом.
Гарантийные обязательства наступают с момента получения груза покупателем в транспортной компании.
- Возврат нового товара может быть осуществлен в течении 14 дней со дня покупки.
- Возврат товара бывшего в употреблении возможен в течении 5 дней со дня покупки.
- Технические жидкости (масла, антифризы, автохимия) – возврату и обмену не подлежат.
- Детали и части кузова, отрезанные по вашим размерам (отрезные детали) – возврату и обмену не подлежат.
- Технически сложный товар, электронное оборудование требующего программирования путем вмешательства специальным диагностическим оборудованием – возврату и обмену не подлежат.
- Уценённый товар имеющий признаки механического повреждения возврату и обмену не подлежит
Возврат товара осуществляется в подразделении, где он был приобретен и при выполнении следующих условий:
- соблюдение срока возврата;
- сохранение внешнего вида товара и упаковки;
- сохранение защитных пломб;
- сохранение маркировки;
- сохранение комплектности;
Если товар был оплачен наличными в магазине, деньги выплачиваются из кассы магазина в срок до 10 дней, на основании письменного заявления покупателя с указанием фамилии, имени, отчества и только при предъявлении документа, удостоверяющего личность (паспорта или документа, его заменяющего).
Если товар был оплачен банковской картой, возврат средств за товары или услуги, оплаченные банковской картой, производится только на карту клиента, оплатившего товар и осуществляется в срок до 30 дней.
Доставка по Санкт-Петербургу:
1. Если вы находитесь в Санкт-Петербурге – вы можете забрать заказ самостоятельно, в пунктах Outpost (выдачи товара).
2. Доставка курьером компании «Автобакс»
- Мы производим доставку своим транспортным отделом по указанному адресу заказчика, до подъезда дома или офиса.
- Доставка товара осуществляется в течении 24 часов после 100% оплаты заказа. Доставку заказа в точное время и дату предварительно согласовывайте с менеджером.
- Сумма заказа до 1000 рублей — Доставка 200 рублей *
- Сумма заказа свыше 1000 рублей — Доставка БЕСПЛАТНО *
* В пределах КАД, за пределы КАД – уточняйте у менеджера по телефону +7 (812) 309-80-08
Доставка в Москву и другие регионы производиться по средствам транспортных компаний, список которых можно уточнить у менеджера по телефону +7 (812) 309-80-08.
- Наличный расчёт
- Безналичный расчёт
- Банковской картой On-Line
- Электронные деньги
- Сотовые операторы и салоны связи
- Терминалы моментальной оплаты
Источник
Какие предохранители ставить на Мурано?
Оригинальный номер блока предохранителей салонного — 243501AA0C, средняя цена 11500 руб., блока предохранителей под капотом — 284B71AA2A, средняя цена 27400 руб.
Блок предохранителей под капотом и силовой блок (под красной крышкой).
Убрать один фиксатор.
Предохранители под капотом.
Схема расположения предохранителей под капотом и их назначение.
| Номер | Назначение | Номинал (Ампер) |
|---|---|---|
| 23 | Усилитель BOSE | 15 |
| 24 | Усилитель BOSE | 15 |
| 25 | Woofer | 15 |
| 26 | Дополнительный разъем | 20 |
| 32 | Блок управления возвратом мощности на спинку заднего сиденья | 15 |
| 33 | Реле розетки питания | 20 |
| 34 | Реле подогрева сиденья | 20 |
| 35 | Аудио, передний дисплей, задний дисплей, блок управления Navi, DVD-плеер, видеораспределитель, блок управления камерой | 20 |
| 36 | Блок управления 4WD | 15 |
| 37 | Реле звукового сигнала | 10 |
| 38 | Генератор, реле звукового сигнала системы безопасности автомобиля | 15 |
| F | ABS | 20 |
| G | ABS | 20 |
| H | Не используется | — |
| I | Реле зажигания (предохранители 1, 2, 3, 4), IPDM E / R | 50 |
| J | Автоматический выключатель (модуль управления автоматической задней дверью) | 40 |
| K | Реле охлаждающего вентилятора 2, реле охлаждающего вентилятора 3 | 40 |
| L | BCM (блок управления кузовом), прерыватель цепи (блок управления автоматическим приводом, управление сиденьем водителя, переключатель поясничной опоры) | 40 |
| M | Двигатель охлаждающего вентилятора 1 | 40 |
| 41 | Реле топливного насоса | 15 |
| 42 | Реле охлаждающего вентилятора 2, реле охлаждающего вентилятора 3 | 10 |
| 43 | Дополнительный датчик скорости, модуль управления коробкой передач (TCM) | 10 |
| 44 | Форсунки, блок управления двигателем (ЕСМ) | 10 |
| 45 | Блок управления ABS, 4WD | 10 |
| 46 | Датчик соотношения воздух-топливо, датчик кислорода с подогревом | 10 |
| 47 | Комбинированный переключатель | 10 |
| 48 | Реле блокировки рулевого управления | 10 |
| 49 | Реле кондиционера | 10 |
| 50 | Реле модуля управления двигателем (управляющий электромагнитный клапан VIAS, электромагнитный клапан управления синхронизацией впускного клапана, конденсатор, катушки зажигания, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP) | 15 |
| 51 | Реле двигателя управления дроссельной заслонкой | 15 |
| 52 | Стояночный фонарь | 10 |
| 53 | Задний комбинированный фонарь, фонарь номерного знака, центральный фонарь настроения, фонарь карты, переключатель переднего сиденья с подогревом, переключатель заднего сиденья с подогревом, дополнительный разъем, выключатель ESP, переключатель блокировки 4WD, освещение пепельницы, подсветка кластера, лампа перчаточного ящика, комбинированный переключатель (спиральный Кабель), выключатель аварийной сигнализации, освещение устройства управления, автоматический главный выключатель задней двери, автоматический выключатель задней двери, передний переключатель возврата питания, многофункциональный выключатель, блок управления Navi, DVD-плеер, переключатель дистанционного управления дверным зеркалом, подсветка ручки передней двери, автоматический регулятор уровня Устройство управления | 10 |
| 54 | Фара дальнего света (левая) | 10 |
| 55 | Фара дальнего света (правая) | 10 |
| 56 | Фара ближнего света (левая) | 15 |
| 57 | Фара ближнего света (правая) | 15 |
| 58 | Реле передних противотуманных фар | 15 |
| 59 | Реле дневных ходовых огней | 10 |
| 60 | Реле переднего стеклоочистителя | 30 |
| 61 | Реле омывателя фар | 40 |
| R1 | Реле звукового сигнала | — |
Блок силовых предохранителей (Силовые предохранители прикручиваются болтами). Располагается под капотом, рядом с основным блоком на АКБ. Их назначение смотрите в таблице:
| Номер | Назначение | Номинал (Ампер) |
|---|---|---|
| A | Генератор, стартер, предохранители B, C | 250 |
| B | Предохранители F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 | 100 |
| C | Реле включения дальнего света (предохранители 54, 55), реле ближнего света фар (предохранители 56, 57), реле заднего фонаря (предохранители 52, 53), предохранители 58, 59, 60 | 60 |
| D | Вспомогательное реле (предохранители 18, 19, 20), реле обогрева заднего стекла (предохранители 13, 14, 15), реле вентилятора (предохранители 21, 22), предохранители 5, 6, 7, 9, 10, 11, 23, 24, 25, 61 | 100 |
| E | Реле зажигания (предохранители 41, 42, 43, 44, 45, 46, 47), предохранители 48, 49, 50, 51 | 80 |
Блок предов в салоне находится в районе расположения левого колена водителя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве
Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.

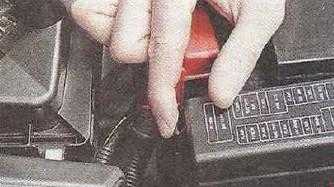

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
| Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: | Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля: |
|
|
1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования |
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…
3. …и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом…
6. …и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…
10. … и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…
13. …и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…
15. …потяните реле вверх, покачивая его из стороны в сторону…
16. …и извлеките из контактного разъема монтажного блока.
17. Установите новое реле в разъем до защелкивания фиксаторов.
18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…
19. …и снимите реле с контактного разъема монтажного блока.
20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.
21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…
22. …и извлеките реле из контактного разъема монтажного блока.
23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.
Предохранители и реле Nissan Almera II (N16; 2000-2006) — Предохранители
В этой статье мы рассмотрим Nissan Almera второго поколения (N16), выпускаемый с 2000 по 2006 год. Здесь вы найдете схемы блока предохранителей Nissan Almera II 2000, 2001, 2002, 2003, 2004, 2005 и 2006 , получите информацию о расположение панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
- Блок предохранителей расположен на левой стороне приборной панели, за отделением для хранения.
Назначение предохранителей и реле в салоне
| 1 | 10А | Зеркала |
| 2 | 10А | Стоп-сигналы |
| 3 | 15А | Разъем |
| 4 | 7,5A | Для дополнительного электронного оборудования |
| 5 | 15А | Сигнализация и индикаторы |
| 6 | 10А | Дополнительное электрооборудование |
| 7 | 20А | Обогрев заднего стекла |
| 8 | 10А | Датчик кислорода |
| 9 | 10А | Дополнительное электронное оборудование |
| 10 | 10А | Электронное оборудование |
| 11 | 10А | Автоматическая коробка передач |
| 12 | 10А | ЭБУ (поворотники, подсветка и основное питание панели приборов, подсветка панели) |
| 13 | 10А | Внутренняя лампа |
| 14 | 15А | Вентилятор салона (обогреватель / кондиционер) |
| 15 | 10А | Кондиционер |
| 16 | 15А | Вентилятор (обогреватель / кондиционер) |
| 17 | 10А | Система впрыска топлива |
| 18 | 10А | подушки безопасности |
| 19 | 20А | Дополнительное электрооборудование |
| 20 | 10А | Модуль двигателя |
| 21 | 10А | Сигнал запуска |
| 22 | 15А | Зажигалка |
| 23 | – | Не используется |
| 24 | 20А | Дополнительное электрооборудование |
| 25 | 20А | Дворники |
| 26 | 7,5A | Дополнительное электрооборудование |
| 27 | 15А | Омыватель переднего и / или заднего стекла (на выключателе) |
| 28 | 15А | Омыватель заднего стекла |
| 29 | 15А | Топливный насос |
| 30 | 10А | Спидометр, тахометр, указатели температуры и уровня топлива |
| 31 | 10А | ABS |
| 32 | 10А | резерв |
| 33 | 15А | резерв |
| 34 | 20А | резерв |
| Реле передней стороны | ||
| R1 | Реле фар | |
| R2 | Реле управления дроссельной заслонкой | |
| R3 | Реле стеклоподъемников | |
| R4 | Реле задних противотуманных фонарей | |
| Заднее боковое реле | ||
| R1 | Реле зажигания | |
| R2 | Реле нагнетателя | |
| R3 | Реле дополнительного оборудования (электрические аксессуары) |
Распределение предохранителей в блоке предохранителей моторного отсека
| A | 100A | Генератор (зарядка аккумулятора) |
| В | 40А | Электрические стеклоподъемники |
| С | 40А | Вентиляторы охлаждения |
| D | 40А | Вентиляторы охлаждения |
| Е | 30А | Для дизельных двигателей |
| F | 60А | Для дизельных двигателей |
| грамм | 80А | Для дизельных двигателей |
| ЧАС | 80А | Главный источник питания, цепь заземления |
| я | 50А | ABS |
| J | 30А | К аккумулятору зажигания |
| К | 30А | ABS / ESP |
| L | 30А | ESP |
| M | 30А | Омыватель фар |
| 32 | 20А | Омыватель заднего стекла |
| 33 | 15А | Противотуманные огни |
| 34 | 15А | Электропривод и реле привода дроссельной заслонки |
| 35 | 15А | Фары дневного света |
| 36 | 15А | Фары дневного света |
| 37 | 10А | Задний противотуманный фонарь |
| 38 | 10А | Габаритные огни, освещение номерного знака |
| 39 | 10А | Звуковой сигнал, зарядка аккумулятора |
| 40 | 15А | Аудио, навигация, ЖК-дисплей |
| 41 | 10А | Система управления двигателем |
| 42 | 10А | Катушка зажигания |
| 43 | 15А | Не используется |
| 44 | 10А | Не используется |
Блок реле
| R1 | Реле 3 охлаждающего вентилятора (25221E) |
| R2 | Передние противотуманные фонари (25224QA) |
| R3 | Реле кондиционера E6 (25224D) |
| R4 | Рожковое реле (25620) |
| R5 | Реле вентилятора охлаждения (25224J) |
| R6 | Свет (25224А) |
| R7 | Стартер (25224G) |
Вам также может понравиться
Предохранители (электрических цепей) на Nissan Primera (P11)
,”Skip”:5,”Group”:0>” data-left-total=”11″ data-next-page=”11″ data-next-page-payers=”0″ >
| Производитель | Код | Описание | Отправка ГОРОД | Цена, ГРН | Продавец |
| Nissan | 24370C9980 | Предохранитель 80а | Сегодня Хмельницкий | 751,67 | Показать |
| Nissan | 24370C9980 | . цена указана с доставкой в украину. connector assy- | 14 дней Киев | 696,00 | Показать |
| Nissan | 24370C9980 | Предохранитель | Сегодня Львов | 280,00 | Показать |
| Nissan | 24370C9980 | Fuse | 19 дней Киев | 284,44 | Показать |
| Nissan | 24370C9980 | Предохранитель | В наличии Киев | 300,85 | Показать |
Запчасть Предохранитель подходит для автомобилей:
- Nissan: Almera хэтчбек (N16) , Almera седан (N16) , Almera минивэн (V10) , Maxima седан (A33) , Pathfinder внедорожник (R50) , Patrol внедорожник (Y61) , King Cab пикап (D22) , Primera хэтчбек (P11) , Primera седан (P11) , Primera универсал (WP11) , Terrano внедорожник (R20) , X-Trail внедорожник (T30) , Primera хэтчбек (P12) , Primera седан (P12) , Primera универсал (WP12) , Micra хэтчбек (K12) , Pathfinder внедорожник (R50) (USA) , Hardbody пикап (D22S) , Cabstar бортовая платформа (F24M) , Terrano внедорожник (R50) , NV200 минивэн (M20) , NV200 фургон (M20)
- Infiniti: Q седан (FGY33) (USA) , G седан (P11) (USA) , QX4 внедорожник (JR50) (USA) , M седан (Y51) , M седан (Y51) (USA) , M седан (Y51) (USA) , M седан (Y51HV) (USA)
Предохранители и реле Nissan Almera (N16) до 2006 года
Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы ниже для кузова — N16 выпуск с 2000 по 2006 год.
Монтажный блок в салоне включает в себя плату с реле и предохранителями. А вот с обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два блока. В одном находятся только реле в другом только предохранители. В схема и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.
Предохранители и реле в салоне Nissan Almera (N16)
Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачек, он же крышка от блока. Вытаскиваем весь карман из панели.
И там видим такой вот блок.
Блок схематично можно привести в следующем виде. Тут же будет приведена информация по обозначениям предохранителей и реле, чтобы далее расшифровать их.
Теперь как и говорил привожу информацию по предохранителям и реле в блоке.
1 — 10А Зеркала2 — 10А Лампы стоп-сигналов3 — 15А Электророзетка4 — 7,5А Под дополнительную электрику5 — 000 Аварийная сигнализация и поворотники6 — 10А Под дополнительную электрику7 — 20А Обогрев заднего стекла8 — 10А Кислородный датчик9 — 10А Дополнительный электропакет10 — 10А Электропакет11 — 10А Контроллер АКПП12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)13 — 10А Лампа салона14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер)15 — 10А Кондиционер16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер17 — 10А Система впрыска топлива18 — 10А Подушки безопасности19 — 20А Дополнительный электропакет20 — 10А Контроллер двигателя21 — 10А Сигнал запуска22 — 15А Прикуриватель23 — —- Не используется24 — 20А Дополнительный электропакет25 — 20А Очиститель ветрового стекла26 — 7,5А Под дополнительную электрику27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель)28 — 15А Омыватель заднего стекла29 — 15А Бензонасос30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива31 — 10А ABS32 — 10А Резерв33 — 15А Резерв34 — 20А Резерв
R1 Реле фар головного светаR2 Реле управления дросельной заслонкойR3 Реле стеклоподъемниковR4 Реле задних противотуманных фар
Однако это не все. На обратной стороне блока в салоне есть еще 3 реле.
R1 Реле зажиганияR2 Реле двигателя нагнетателяR3 Реле дополнительного оборудования (электро-аксессуаров)
Блок предохранителей в моторном отсеке Nissan Almera (N16)
Чтобы добраться до блоков, необходимо само собой открыть капот и открыть крышку блока. Блок расположен с левой стороны. Смотрим.
А вот с правой стороны расположен дополнительный блок реле. Вначале о блоке с левой стороны.
А 100А Генератор (ALTernator) (зарядка на батарею)В 40А электростеклоподъемникиС 40А регулятор охлаждающих вентиляторовD 40А регулятор охлаждающих вентиляторовE 30А для дизелейF 60А для дизелейG 80А для дизелейH 80А главный источник питания, цепь заземленияI 50А ABSJ 30А к выключателю зажигания от аккумулятораК 30А ABS/ESPL 30А ESPМ 30А Омыватель фар32 20А Омыватель заднего стекла33 15А Противотуманные фары34 15А Электропривод и реле электропривода дроссельной заслонки35 15А Фары, система включения ближнего света в дневное время36 15А Фары, система включения ближнего света в дневное время37 10А Задний противотуманный фонарь38 10А Габариты, освещение номерного знака39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)40 15А Аудио, навигация, ЖК-дисплей41 10А Система управления двигателем42 10А Катушка зажигания43 15А Не используется44 10А Не используется
Ну и последний блок, блок с правой стороны в моторном отсеке.
. и его расшифровка.
R1 3-е реле вентилятора радиатора (25221E)R2 Передние туманки ПТФ (25224QA)R3 Реле кондиционера Е6 (25224D)R4 Реле звукового сигнала (25620)R5 Реле вентилятора радиатора (25224J)R6 Фары, свет (25224А)R7 Стартер (25224G)
