Схема и расположение блока предохранителей ваз-2110, ваз-2111 и ваз-2112

Блок цилиндров и шатунно-поршневая группа (ШПГ)

Это главная часть двигателя, в которой энергия сгоревшего топлива превращается в механическую. Она состоит из блока цилиндров, поршней, шатунов, соединительных пальцев опор-подшипников, коленвала и полуколец, ограничивающих смещение последнего относительно своей оси.

Двигатель ВАЗ 21124 16 клапанов комплектуется «высоким» блоком 11193, получившим свое прозвище из-за размера. Он отливается из чугуна, а затем в нем вытачивают отверсится под цилиндры. Его высота 197 миллиметров (от оси вращения коленвала до верхней кромки). Он выше блока цилиндров, использовавшегося в моторе 21120 на 2,2 мм. Это увеличение позволило повысить рабочий объем до 1,6 литра без увеличения диаметра цилиндров. Также блок отличается уменьшенным размером отверстий для болтов крепления ГБЦ.

Коленчатый вал (каталожный номер – 11183 -1005016), как и блок, отлит из чугуна. Шейки (места соприкосновения с другими деталями) отполированы и в них просверлены отверстия для смазки опорных и шатунных подшипников. Для уменьшения вибрации от вращения на валу установлено 8 противовесов, по форме похожих на половину диска.

Шатуны выкованы из стали, состоят из двух головок – верхней и нижней. В верхней установлена втулка, выполненная из сталебронзового сплава, для крепления поршня. В нижнюю – запрессованы вкладыши (подшипники скольжения). Крепится шатун к коленвалу при помощи крышки и 2 болтов.

Поршни, устанавливаемые в двигатель ВАЗ 21124 16 клапанов, были разработаны специально для него. Они отлиты из алюминия, а в их торце есть 3 канавки для установки 2 компрессионных и одного маслосъемного кольца. На днище поршня (сторона, соприкасающаяся с клапанами) сделаны 4 выточки глубиной 5,5 миллиметров

Эта мера добавляет двигателю еще одно важное свойство – сохранность клапанов при разрыве ремня ГРМ или его неправильной установке. За эту модификацию мотор владельцы называют «безвтыковым»

Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников.

Сильный износ этой части двигателя приводит к сильному ухудшению характеристик двигателя ВАЗ 21124 вплоть до невозможности запуска.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А Левая фара (ближний свет).
F3 — 10А Левая фара (дальний свет).
F4 — 10А Правая противотуманная фара.
F5 — 30А Электродвигатели стеклоподъемников дверей.
F6 — 15А Переносная лампа.
F7 — 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А Резервный.
F11 — 5А Лампы габаритного света правого борта.
F12 — 7,5А Правая фара (ближний свет).
F13 — 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А Левая противотуманная фара.
F15 — 20А Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А Лампы задних противотуманных фонарей.
К1 реле контроля исправности лампочек;
К2 реле передних дворников;
K3 реле-прерыватель повторителей и аварийной сигнализации;
К4 реле включения ближнего света;
К5 реле включения дальнего света;
К6 дополнительное реле;
К7 реле включения обогрева заднего стекла;
K8 резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Принцип работы устройства

Трехуровневые регуляторы способны выполнить практические любые условия, которые необходимы АКБ для качественной зарядки, причем общее напряжение сети не падает, а только стабилизируется. Сложного в его устройстве нет ничего, поскольку это тот же регулятор, только три штуки, с особым электронным механизмом управления, который может учитывать очень важные вещи:

  1. Состояние аккумулятора.
  2. Уровень его заряда.
  3. Нагрузку на аккумулятор.
  4. Температуру окружающей среды.
  5. Количество оборотов двигателя.

Исходя из этих данных, устройство может самостоятельно устанавливать оптимальное зарядное напряжение для АКБ, не обделяя других потребителей, что очень важно зимой и в темноте

Замена прикурки

Если все предыдущие меры по устранению неисправностей не дали положительного результата, не остается ничего другого, кроме как полностью снять и заменить старый прикуриватель на новый.

  1. Отключите минусовую клемму от аккумуляторной батареи.
  2. Снимите облицовку.
  3. Извлеките патрон.
  4. В облицовке образуется проем, через который выводится колодка с проводами.
  5. Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
  6. Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
  7. Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
  8. Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
  9. В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
  10. Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
  11. Теперь можно извлекать из облицовки световод.
  12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

Дополнительная прикурка

Многие современные автомобилисты стремятся усовершенствовать собственную машину, сделать ее функциональнее, мультизадачнее.

Для этого требуется подключение дополнительного энергозависимого оборудования. Оно питание именно от прикурки, потому многие решаются на доработку данного узла.

Гораздо лучше подключить второе устройство. Здесь можно действовать двумя путями:

  • Подключить евро прикурку параллельно заводскому;
  • Выполнять подключение непосредственно от аккумуляторной батареи с помощью отдельного провода и предохранителя на 15 Ампер.

Выбор за вами. Отметим только, что даже при наличии у вас двух устройств, замена все равно выполняется согласно приведенному выше алгоритму.

Автомобильный прикуриватель

, пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.

Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.

Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель

в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.

Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с , он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

  • Заведите автомобиль, повернув ключ в замке зажигания;
  • Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
  • Подождите около 20 секунд;
  • Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

  1. Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
  2. Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
  3. Перед вами теперь открылся монтажный блок.
  4. Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
  5. Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
  6. Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
  7. Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

Бывают случаи, когда ни с того, ни с сего перестают функционировать стеклоочистители, не включаются лампочки задних и передних поворотов, бензонасос или банально не нагревается спираль прикуривателя. Не спешите в таком случае бежать в магазин, чтобы приобрести мотор щеток, тратиться на лампочки или другие приборы. Скорее всего, все дело в перегоревших предохранителях или реле. Нужно внимательно изучить схему блока предохранителей на ВАЗ 2110 и тогда получится с легкостью исправить эту проблему.

Все электропотребители в авто защищены небольшими и очень простыми устройствами — предохранителями. В частности, благодаря этим простым устройствам в случае повышения напряжения не выгорит проводка, а элементарно разорвется цепь. Каждый электропредохранитель или реле рассчитаны на определенный ампераж и имеют индивидуальное назначение. В некоторых случаях один предохранитель отвечает за несколько приборов, например, прикуриватель и другого оборудования.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле Назначение
К1 Исправность ламп
К2 Очиститель переднего стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Ближний свет
К5 Включение дальних фар
К6 Дополнительное реле стартера
К7 Обогрев заднего стекла
К8 Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителя Сила тока (ампер) Описание предохранителей
F1 5 Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2 7,5 Ближняя левая фара
F3 10 Дальняя левая фара
F4 10 Правый противотуманный свет
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа или розетка
F7 20 Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8 20 Обогрев заднего стекла. Включение обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10 20 Резерв
F11 5 Правый габаритный свет
F12 7,5 Правый ближний свет
F13 10 Правый дальний свет. Контрольная лампа включения дальнего света
F14 10 Левый противотуманный свет
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18 25 Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20 7,5 Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

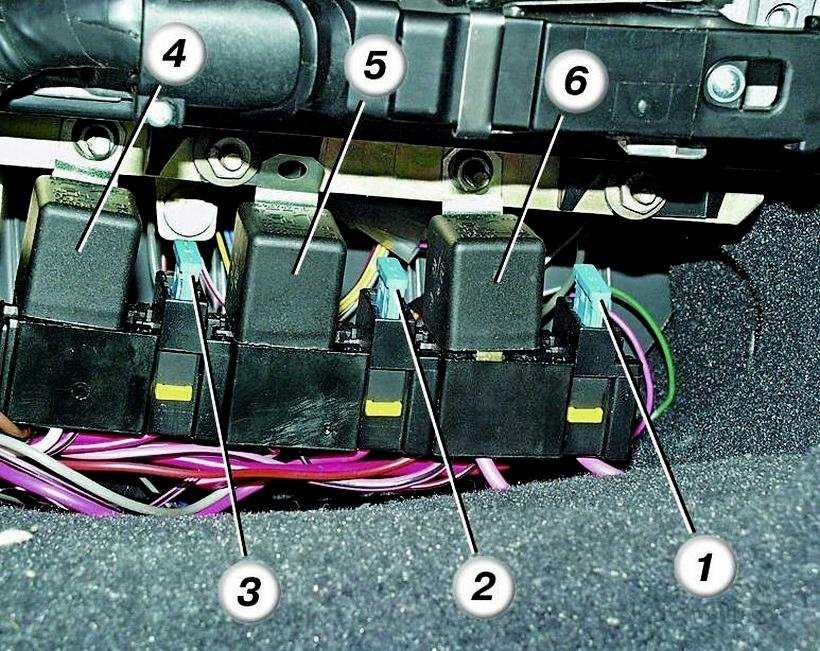

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

  1. Добираемся до самого стартера.
  2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
  3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
  4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
  5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
  6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте воздушный фильтр.
  3. Отключите комплект проводков, которые идут на втягивающее.
  4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
  5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
  6. Снимите стартер.
  7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
  8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

  1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
  2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
  3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
  4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
  5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

За что отвечают реле блока предохранителей:

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

За что отвечают предохранители на ВАЗ-2110:

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта F2 — 7,5А — Левая фара (ближний свет) F3 — 10А — Левая фара (дальний свет) F4 — 10А — Правая противотуманная фара F5 — 30А — Электродвигатели стеклоподъемников дверей F6 — 15А — Переносная лампа F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F10 — 20А — Резервный F11 — 5А — Лампы габаритного света правого борта F12 — 7,5А — Правая фара (ближний свет) F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара F15 — 20А — Электрообогрев сидений. Блокировка замка багажника F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) F20 — 7,5А — Лампы задних противотуманных фонарей

Схема соединений монтажного блока

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Надеемся что материал оказался вам полезен, будем рады видеть вас у нас в клубе ВАЗ-2110

Дополнительный блок

Если возникли проблемы с запуском двигателя,
подачей топлива, управлением ЭБУ, проверяют дополнительный блок, где содержатся
предохранители и реле, отвечающие за эти процессы. В автомобилях ВАЗ 2110-2112
этот модуль расположен в салоне, слева от центральной консоли. Удобнее всего к
нему добраться с переднего пассажирского места. Блок спрятан под пластиковой
крышкой, удерживающейся на трех шурупах. Их выкручивают отверткой. Панель
оттягивается на себя и в сторону.

Расположение дополнительного блока преохранителей
Место расположения дополнительного блока предохранителей и реле

За ней расположено три плавких предохранителя
с равной пропускной силой тока 15 А. Справа налево они отвечают за:

  1. Работу ЭБУ и
    непосредственно модуль зажигания.
  2. Продувание
    адсорбера воздухом через открывающийся клапан, контроллер подогревающего
    кислорода, определитель расхода воздуха, контроллер скорости.
  3. Защиту
    бензонасоса с форсунками от скачков напряжения.

Чтобы не путаться в реле, продолжим общую
нумерацию блока, но перечислим их слева направо:

  1. Реле
    вентилятора системы охлаждения ДВС.
  2. Реле
    топливного насоса, подающего бензин к рампе.
  3. Реле
    зажигания (главное).

Нумерация элементов дополнительного блока предохранителей
Нумерация предохранителей и реле дополнительного блока

Когда автомобиль не заводится, прислушайтесь,
работает ли бензонасос. Его слышно при проворачивании ключа в замке зажигания. Возможно
сгорел плавкий элемент или само реле, отвечающее за питание к топливной помпе.
Если бензонасос гудит, но двигатель не запускается, стоит убедиться в
целостности перемычки первого предохранителя в дополнительном блоке и
связанного с ним 6-го реле.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
