Цветная электросхема газ 2410, 24 и 21: описание проводки и схема электрооборудования

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается. Бортовая электросеть автомобиля (кроме цепи стартера и электровентилятора системы охлаждения) подсоединена к аккумуляторной батарее через плавкий предохранитель на 60А. Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Большинство предохранителей расположено в двух блоках, установленных в панель приборов над вещевым ящиком. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Нумерация предохранителей – слева направо, а цвет: 5А – оранжевый; 10А – красный; 15А – голубой; 20А – желтый; 25А – белый. Цепь электровентилятора системы охлаждения защищена предохранителем на 30А. Предохранители на 30А и 60А установлены в блоке, закрепленном на левом брызговике моторного отсека. Электродвигатель моторедуктора защищен автоматическим биметаллическим предохранителем многоразового действия. Цепь электростартера рассчитана на кратковременный большой ток и предохранителя не имеет. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. На автомобилях с двигателем ЗМЗ-4062 имеется жгут проводов системы управления работой двигателя, а цепь системы зажигания отсутствует. На автомобиле единого монтажного блока для реле нет. Большинство реле установлено в салоне под панелью приборов справа, за накладкой.

ВНИМАНИЕ! При ремонте системы электрооборудования отсоединяйте клемму “–” аккумуляторной батареи при выключенном зажигании. Подсоединяйте клеммы к батарее, убедившись, что зажигание выключено. Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении.

Цепи, защищаемые плавкими предохранителями

№ предохранителя	Защищаемые цепи
ЛЕВЫЙ БЛОК
F1 (25А)	Резерв
F2 (15А)	Дальний свет правой фары
F3 (15А)	Дальний свет фары, сигнализатор дальнего света фар
F4 (10А)	Ближний свет правой фары
F5 (10А)	Ближний свет левой фары, электрокорректор
F6 (10А)	Реле электровентилятора, реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
F7 (20А)	Резерв
F8 (20А)	Прикуриватель, реле звуковых сигналов, звуковые сигналы
F9 (15А)	Задний противотуманный свет
F10 (10А)	Радиооборудование
F11 (5А)	Резерв
F12 (15А)	Подкапотная лампа, плафон вещевого ящика, плафон салона
F13 (10А)	Стеклоочиститель
ПРАВЫЙ БЛОК
F1 (25А)	Противотуманные фары, задний противотуманный свет
F2 (15А)	Отопитель, реле обогрева заднего стекла, обогрев заднего стекла
F3 (15А)	Свет заднего хода, приборы, датчик спидометра
F4 (10А)	Сигналы торможения, розетка переносной лампы
F5 (10А)	Аварийная сигнализация
F6 (10А)	Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
F7 (20А)	Обогрев заднего стекла
F8 (20А)	Резерв
F9 (15А)	Электробензонасос (ЗМЗ-4062)
F10 (10А)	Блок системы управления двигателем (ЗМЗ-4062) или блок ЭПХХ (ЗМЗ-402)
F11 (5)	Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
F12 (15)	Обогрев сидений
F13 (10)	Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

предыдущая страница18.19. Снятие педального узла

следующая страница 19.1. Общие сведения

Схема электропроводки ГАЗ: история развития от НАЗ-АА до Газели

Отечественное автомобилестроение ведет свой отчет с 31 мая 1929 года, когда Советское правительство подписало контакт с Ford Motor Company о технической помощи в организации производства. И всякий раз нашим инженерам приходилось проявлять изобретательность, будь-то запуск первой модели НАЗ-АА или разрабатываемая схема электропроводки ГАЗ 52.

Справочно: В конце января 1932 года с заводского конвейера в Нижнем Новгороде сошли первые отечественные автомобили. Они получили название НАЗ-АА, которое расшифровывалось как Новгородский автомобильный завод и первая модель АА. Спустя 8 месяцев Нижний Новгород был переименован в Горький, согласно распоряжения Правительства СССР. И с этого момента изменилась и аббревиатура завода в названиях транспортных средств с НАЗ на ГАЗ.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:
- часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
- не слишком надежен блок управления двигателем;
- часто выходит из строя ДМРВ отечественного производства;
- не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
На 402-ом двигателе:
- Перегреваются и выходят из строя коммутаторы;
- Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Предпосылки успеха

Следует признать, что посвежевший экстерьер на пару с интерьером такси на базе ГАЗ-24 знакомого большинству россиян, привлек дополнительных покупателей. Приток обеспечили активно развивавшиеся в те годы кооператоры и предприниматели, искавшие возможность повысить свой социальный статус. (см. также статью Особенности схемы электропроводки ГАЗ 3307)

А помолодевшая Волга оказалась как нельзя кстати. Более того, выпуск данной модели позволил в буквальном смысле «выжить» и самому предприятию – отпускные цены покрывали расходы завода-гиганта даже в условиях инфляции, в которой оказалась в 90-х вся страна.

Справочно! Несмотря на низкое качество сборки, присущее всей автоиндустрии в постсоветский период, на долю данного автомобиля выпала честь стать рекордной моделью – объем производства ГАЗ 31029 достиг 115 тысяч машин в год. Больше за всю историю завода ни одна модель не могла побить данный рекорд.

описание проводки и схема электрооборудования

Каждый водитель должен уметь разбираться в электросхеме своего авто, чтобы при необходимости выполнить ремонт своими руками. В статье рассматриваются неисправности электрооборудования, проводки, приводится цветная электросхема ГАЗ 2410.

Особенности электрооборудования

Электрооборудование машины состоит из следующих систем:

система запуска двигателя;
система зажигания, включающая свечи, замок зажигания, распределитель и т.д.;
внутреннее и внешнее освещение;
панель приборов;
отопительная система;
система очищения стекла;
корректор фар;
монтажный блок с предохранителями.

Как определить неисправность?

Вся электрика автомобиля защищена предохранителями. Мощные потребители энергии в своей конструкции имеют реле. Кроме того, все приборы в сети соединены проводами и разъемами.

Таким образом, при поиске неполадок, нужно проверить следующие компоненты:

предохранители;
реле;
целостность проводки;
надежность соединений.

При поиске неисправностей, нужно проверить места крепления на «массу». Если не горят осветительные приборы, возможно перегорели лампочки. Поиск обрыва цепи осуществляется с помощью мультиметра. Напряжение на участках цепи можно проверить с помощью контрольной лампочки.

Возможные неполадки проводки

С проводкой автомобилей Волга возможны следующие неполадки:

В первую очередь необходимо замерить заряд аккумуляторной батареи. Проблема разряженной АКБ чаще возникает в зимнее время, при минусовой температуре она быстрее разряжается. Кроме заряда нужно контролировать плотность и уровень электролита, а также целостность корпуса.
Отсутствует контакт. Причиной может быть поврежденная проводка, окисление или подгорание контактов. Окислившиеся клеммы и соединения необходимо очистить от окисления. Обнаруженные повреждения следует устранить. Если обнаружены обгорания контактов, нужно найти причину и устранить ее. Подгорание могло произойти при выходе из гнезда разъема, если он плохо зафиксирован.
Обрыв проводки. Неисправности ищутся путем прозвонки цепи. Найденные обрывы устраняются путем замены оборванных проводов. После замены провод желательно обмотать изолентой для создания дополнительного слоя изоляции. Прокладывая провода, необходимо следить, чтобы они не соприкасались с движущимися деталями, которые могут привести к их обрыву или повреждению изоляции.
Сгорел предохранитель. Перегорают предохранительные элементы вследствие скачков напряжения в сети, если перепады напряжения слишком большие.

Найти схемы по электрике можно в руководстве по эксплуатации транспортного средства.

Фотогалерея «Электрические схемы»

Устройство замка зажигания

Выключатель питания состоит из двух соединенных между собой блоков:

Цилиндровый замок (цилиндр), с которым используется индивидуальный ключ;
Контактный узел, который привязан поводком к замку.

В замках зажигания используются обычные цилиндрические навесные замки (личинки), которые позволяют решить две задачи одновременно: поворот контактного узла и блокировку руля. Для замка используется специальный запорный стержень, который при повороте ключа вытягивается из корпуса замка и попадает в специальный паз в рулевой колонке.

1 — стопорный стержень;
2 — корпус выключателя зажигания;
3 — ролик;
4 — контактный диск;
5 — контактная втулка;
6 — блок;
а — широкий выступ контактной части;

Личинка, соединенная с поводком, устанавливается внутри широкой цилиндрической пружины, один конец которой прикреплен к личинке, а другой — к корпусу замка. Пружина обеспечивает автоматический возврат блокировки после включения зажигания (или при неправильном запуске двигателя).

Поводок замка обеспечивает не только вращение диска контактного блока, но и фиксацию замка в нужном положении. Для этого лобовое сопротивление выполнено в виде широкого цилиндра, в котором предусмотрен сквозной радиальный канал. По обеим сторонам канала расположены шарики, между которыми расположена пружина — при помощи пружины шарики вдавливаются в предусмотренные отверстия на внутренней поверхности корпуса замка, обеспечивая крепление. Но при приложении некоторого усилия шары выходят из отверстий и позволяют переместить блок в другое положение. Нет фиксации только в том положении, в котором запускается двигатель.

Подробнее: Подключение газа катушки зажигания 52

Контактный блок состоит из двух основных частей: подвижного контактного диска и неподвижного блока (соединенного с корпусом замка) со снятыми контактами. На диске есть токопроводящие пластины, которые при повороте ключа замыкают некоторые контакты на замке: это обеспечивает замыкание электрических цепей автомобиля.

На блоке может быть от 4 до 6 и более контактов, все они выходят с тыльной стороны блока (внизу замка зажигания) и так или иначе связаны с электрическими цепями. В современных замках используются пластинчатые контакты, к которым крепится разъем. Раньше широко применялись клеммы в виде болтов и гаек, но такое решение усложняет установку замка и сегодня не применяется.

Блок и контактный узел размещены в общем (обычно металлическом) корпусе. Замок крепится к рулевой колонке или панели приборов (если нет механической блокировки руля) с помощью декоративной гайки. На многих отечественных автомобилях до начала 90-х годов колодка располагалась слева от руля (например, на ВАЗ «Классик», большинстве моделей «Москвич» и др.), Сегодня на большинстве легковых и грузовых автомобилей отечественного и иностранного производства, блокировка устанавливается справа от руля… Также справа блокировка устанавливается как на леворульные, так и на праворульные модификации иномарок.

Схема электропроводки газ 2410 с двигателем 402 цветная

Цветная электрическая схема ГАЗ 24

Сообщение Дмитрий ГАЗ 24 1970 » Пт июл 10, 2009 21:23 pm

все схемы + мануал по электрике и масса прочего.

Сообщение Firebird 18-44 » Пт июл 10, 2009 21:59 pm

Сообщение Эксцентрик » Пт июл 10, 2009 22:31 pm

а у меня лучше, но поздних выпусков (приборка уже другая)

и 3110 если кому понадобится

и вариант для распечатывания:

_________________. ЦОЙ — ЭТО НАШЕ ВСЁ.

«все дураки, а я тупой» (с) Архимандрей Кислородин. коварен, капризен, злопамятен.

Сообщение Дмитрий ГАЗ 24 1970 » Пт июл 10, 2009 22:48 pm

а у меня лучше, но поздних выпусков (приборка уже другая)

супер! Вот так я думаю и надо!

Сообщение Firebird 18-44 » Пт июл 10, 2009 23:08 pm

Сообщение Эксцентрик » Пт июл 10, 2009 23:09 pm

вот оно же, только 4-мя кусками и в жипеге

_________________. ЦОЙ — ЭТО НАШЕ ВСЁ.

«все дураки, а я тупой» (с) Архимандрей Кислородин. коварен, капризен, злопамятен.

Сообщение Дмитрий ГАЗ 24 1970 » Пт июл 10, 2009 23:22 pm

Сообщение Эксцентрик » Сб июл 11, 2009 1:31 am

_________________. ЦОЙ — ЭТО НАШЕ ВСЁ.

«все дураки, а я тупой» (с) Архимандрей Кислородин. коварен, капризен, злопамятен.

Сообщение Master General » Пт ноя 13, 2009 20:46 pm

Сообщение SEREGA » Сб ноя 14, 2009 17:40 pm

Сообщение Странник » Сб ноя 14, 2009 17:48 pm

Сообщение SEREGA » Сб ноя 14, 2009 18:20 pm

Сообщение vovka_ximik » Пн ноя 30, 2009 15:59 pm

Сообщение iguana01 » Ср дек 02, 2009 12:57 pm

Электрическая схема ГАЗ-2410:

Заранее прошу извинить за качество, нет сканера формата А3.

Сообщение Master General » Ср дек 02, 2009 13:01 pm

iguana01 писал(а): Электрическая схема ГАЗ-2410:

Заранее прошу извинить за качество, нет сканера формата А3.

Сообщение iguana01 » Ср дек 02, 2009 13:04 pm

Сообщение alexar6 » Вс фев 21, 2010 9:03 am

Re: Цветная электрическая схема ГАЗ 24

Сообщение Broadcas » Ср май 05, 2010 22:26 pm

Re: Цветная электрическая схема ГАЗ 24

Сообщение Broadcas » Вс май 09, 2010 21:48 pm

Re: Цветная электрическая схема ГАЗ 24

Сообщение Странник » Вс май 09, 2010 22:48 pm

Re: Цветная электрическая схема ГАЗ 24

Сообщение Broadcas » Вс май 09, 2010 22:58 pm

Re: Цветная электрическая схема ГАЗ 24

Сообщение Странник » Вс май 09, 2010 23:55 pm

Слева — на право: Контрольная лампа ручного тормоза. То что она моргает — это установлено специальное реле (по форме круглое, диаметром чуть более 10-ти юбилейных рублей, высотой около 2-х см. Имеет три вывода. Корпус — аллюминий, текстолитовая плата. Контрольная лампа выхода из строя тормозов ( одного из контуров ) Далее две лампы не обозначены. Конторльная лампа указателей поворотов. Далее не обозначена (можно сделать контролькой габаритов)

П.С. Цоколёвку посмотрю завтра — отпишусь, по возможности — сфоткаю.

Источник

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Стартер;
Схема конструкции стартера для Газ 3110
Моторчики печки и стеклоочистителя;
Звуковые сигналы;
Приборы освещения;
Элементы системы зажигания;
Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:
- часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
- не слишком надежен блок управления двигателем;
- часто выходит из строя ДМРВ отечественного производства;
- не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
На 402-ом двигателе:
- Перегреваются и выходят из строя коммутаторы;
- Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка на автомобиле ГАЗ 3110

Схема электрооборудования ГАЗ-21

Задние фонари. Освещение приборов. Фонарь освещения номерного знака. Контроль за включением дальнего света осуществляется с помощью лампы Электросхема газ 21 включается автоматически при открывании передней левой и электросхема газ 21 правой дверей включателями 21, а также ручным включателем Свет «Стоп» в задних фонарях включается автоматически включателем 38 при нажатии на педаль тормоза. Указатели поворота управляются переключателем При включении переключателя в подфарнике и заднем фонаре горит мигающий свет.

Контроль за работой указателей поворота осуществляется с помощью лампы При перегорании одной из ламп указателя поворота в подфарнике или заднем фонаре контрольная лампа 41 не горит.

Электродвигатель отопителя 12 включается переключателем 11, который имеет три положения: выключено; включена малая скорость; включена большая скорость.

Стеклоочиститель управляется переключателем 13, который имеет три положения: выключено; включена малая скорость; включена большая скорость.

Электрическая проводка автомобиля защищается от коротких замыканий тремя плавкими блок предохранителей 16 и одним тепловым биметаллическим 36 предохранителями. Биметаллический предохранитель 36 защищает все цепи освещения. Кроме того, стеклоочиститель и часы имеют свои биметаллические предохранители.

При каждом первом техническом обслуживании ТО—1 необходимо проверять крепление проводки и наконечников и, электросхема газ 21 нужно, подтянуть

Особое внимание следует обратить на надежность присоединения проводов к стартеру и «массе» реле—регулятора и генератора. При каждом втором техническом обслуживании ТО—2 необходимо тщательно проверить состояние изоляции проводов и устранить причины возможных повреждений проводов перетирание об острые кромки, излишнее провисание и

Места на проводах, имеющие даже незначительные повреждения изоляции, необходимо обмотать изоляционной лентой. Проверить надежность затяжки всех зажимов, узлов и приборов электрооборудования и при необходимости очистить электросхема газ 21 от» грязи и подтянуть. Слабо затянутые, загрязненные электросхема газ 21 окислившиеся зажимы всегда могут служить причиной ненормальной работы узлов электрооборудования.

В процессе эксплуатации необходимо следить за тем, чтобы на поверхность проводов не попадало масло и бензин, так как они вызывают ускоренное старение изоляции. Отечественное автомобилестроение ведет свой отчет с 31 мая года, когда Советское правительство подписало контакт с Ford Motor Company о технической помощи в организации производства.

И всякий раз электросхема газ 21 инженерам приходилось проявлять изобретательность, будь-то запуск первой модели НАЗ-АА или разрабатываемая схема электропроводки ГАЗ Справочно: В конце января года с заводского конвейера в Нижнем Новгороде сошли первые отечественные автомобили. Нет ничего удивительного, что Горьковский автозавод освоил выпуск сразу нескольких направлений транспортных средств. Собственно говоря, так развиваются все мировые компании. Но у отечественного автозавода электросхема газ 21 история, построенная на историческом и политическом развитии страны.

В частности, только за период с по гг.

Справочно: электропроводка ГАЗ 21, как и у предшественников была однопроводной. Роль минусового провода выполняли металлический кузов и узлы трансмиссии. Это позволяло экономить расходные материалы и упрощало обслуживание автомобиля своими руками.

Роль минусового провода выполняли металлический кузов и узлы трансмиссии. Это позволяло экономить расходные материалы и упрощало обслуживание автомобиля своими руками. Во многом, технические характеристики электросхема газ 21 электрооборудования легковых автомобилей ГАЗ были схожи, о чем можно судить по электросхема газ 21, представленным в таблице ниже:.

ГАЗ 24 описание 1. Передний указатель поворота. Боковой указатель поворота. Звуковые сигналы. Реле сигналов. Выключатель сигналов. Штепсельная розетка. Переключатель электродвигателя стеклоочистителя.

Электродвигатель антенны. Переключатель электродвигателя антенны. Электродвигатель вентилятора отопителя. Переключатель электродвигателя вентилятора отопителя. Переключатель света стоянки. Электродвигатель обдува заднего стекла. Переключатель электродвигателя обдува заднего стекла. Дверной выключатель плафона. Ручной выключатель плафона. Фонарь света тоянки. электросхема газ 21

Задний фонарь. Распределитель зажигания.

Возможные неполадки проводки

С проводкой автомобилей Волга возможны следующие неполадки:

В первую очередь необходимо замерить заряд аккумуляторной батареи. Проблема разряженной АКБ чаще возникает в зимнее время, при минусовой температуре она быстрее разряжается. Кроме заряда нужно контролировать плотность и уровень электролита, а также целостность корпуса.
Отсутствует контакт. Причиной может быть поврежденная проводка, окисление или подгорание контактов. Окислившиеся клеммы и соединения необходимо очистить от окисления. Обнаруженные повреждения следует устранить. Если обнаружены обгорания контактов, нужно найти причину и устранить ее. Подгорание могло произойти при выходе из гнезда разъема, если он плохо зафиксирован.
Обрыв проводки. Неисправности ищутся путем прозвонки цепи. Найденные обрывы устраняются путем замены оборванных проводов. После замены провод желательно обмотать изолентой для создания дополнительного слоя изоляции. Прокладывая провода, необходимо следить, чтобы они не соприкасались с движущимися деталями, которые могут привести к их обрыву или повреждению изоляции.
Сгорел предохранитель. Перегорают предохранительные элементы вследствие скачков напряжения в сети, если перепады напряжения слишком большие.

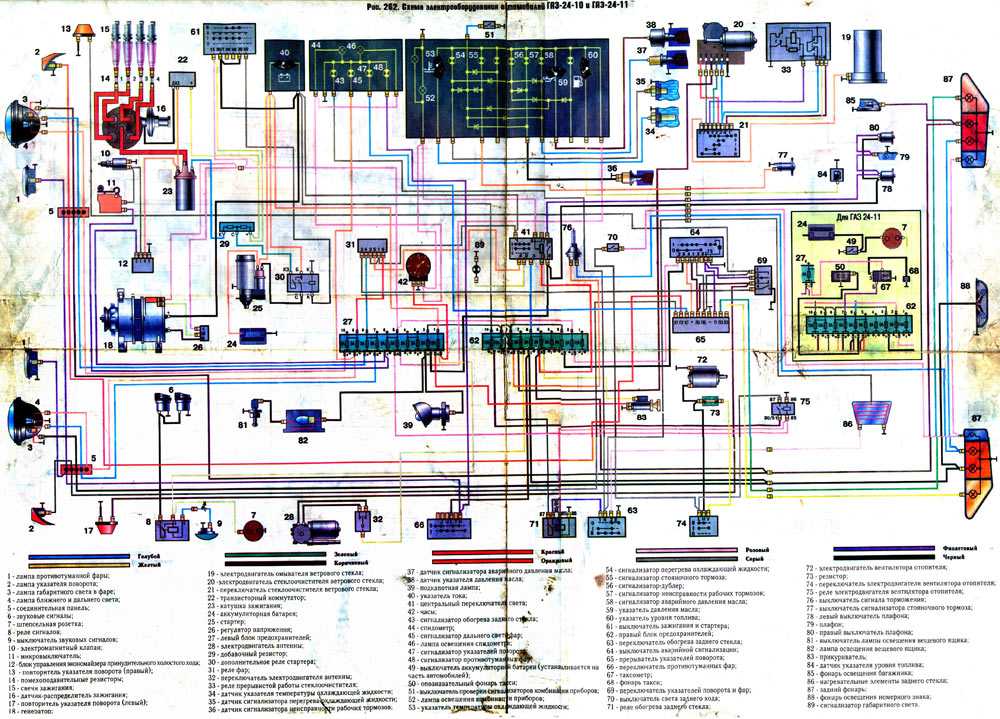

Электросхема автомобиля Волга ГАЗ-24

Легендарный автомобиль советов, который еще называли машиной КГБ и богачей. Завод шел в ногу со временем, поэтому электросхема газ 24 довольно проста в понимании и диагностике.

Электросхема автомобиля Волга Газ 24

Краткая история автомобиля

Волга была мечтой каждой советской семьи, но рядовой житель не мог ее себе позволить. Этот автомобиль стал следующим поколением марки ГАЗ-21. Много разработок и опытных образцов было сделано с 1960 по 1967 год.

Рассматривались варианты многих моторов, в том числе и двигатель V-8 для газ 24, но, в конце концов, осталось лишь два варианта: рядный четырехцилиндровый с V = 2,5 л и 4-МКПП и 5,5 с 3-АКПП. Дизайн кузова был произведен на основании американской школы и автомобиль стал похож на своих американских собратов, таких как: Plimouthe Volare, Dodge Dart, Chevrolet Nova.

Так выглядит коробка передач для Волги газ 24

Техническая характеристика Волги

Двигатель — рядная четверка, восьмиклапанный механизм, Много частей мотора на газ 24 были сделаны из алюминиево-цинкового сплава: блок ДВС, головка блока, впускной коллектор. Кузов выпускался в двух вариантах — седан и универсал.

Объем топливного бака составлял 55 л, поскольку расход был относительно большой, то и бак должен был быть не маленьким. Располагался он под днищем багажника. Еще одной особенностью бака было два датчика измерения количества топлива. Ручной, поставив авто на ровную поверхность можно было выкрутить пластину с делениями из бака, показывала на панели приборов остаток топлива.

Электронная схема автомобиля

Электросхема газ 24 стала настоящим прорывом в советском машиностроении. Когда серийное производство Волги было закончено, микроконтроллеры еще не вошли в промышленное применение. Но электронные блоки ничем не уступали по качеству и легкости ремонта Волги 24.

Электронная схема газ 24

Электрооборудование: 12-ти-вольтное, генератор Г-250 и стартером СТ-230-Б. Электронный регулятор напряжения генератора на транзисторах нашел применение на Волге намного раньше, чем на остальных отечественных автомобилях. Транзисторное реле прерывателя поворотов также был впервые установлен на газ 24.

Схема электрооборудования газ 24 проста в диагностике, а все электромеханические элементы довольно просты в ремонте. Неисправности чаще всего встречаются в трамблере и датчиках.

На представленной схеме электрооборудования газ 2410 представлены 68 элементов. 23,24, 25 и 58 элементы — это система зажигания газ 24. Электронные схемы указателей поворотов и уровней представлены под номерами 1, 2, 31, 33, 37, 39, 44, 49, 51, 54, 57. Все сигналы (звуковые, аварийные, торможения) представлены номерами 3, 4, 5, 14, 53, 68.

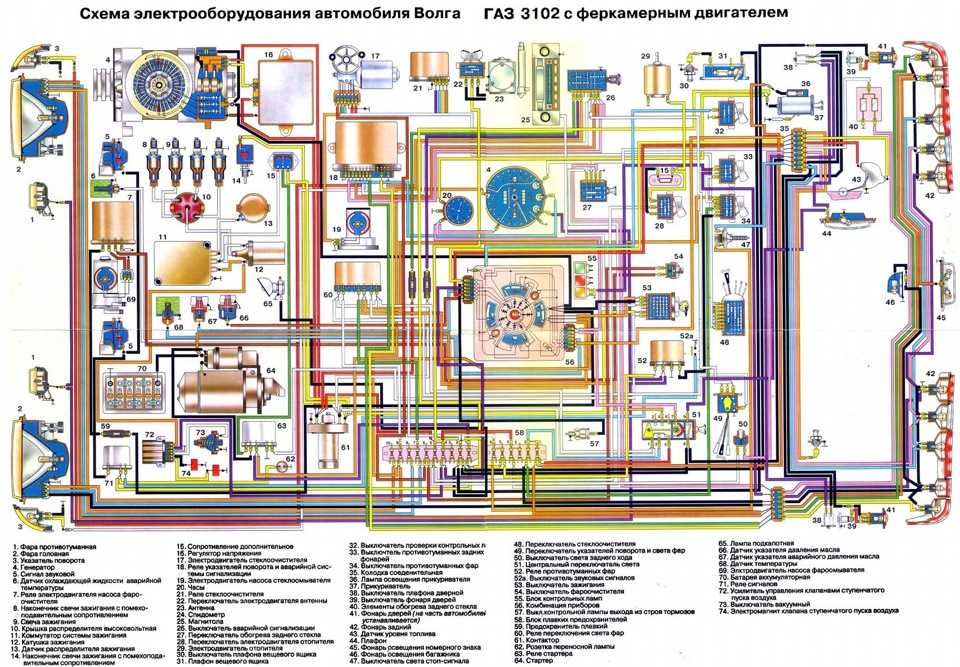

Штепсельная розетка под номером 6, стеклоомыватель и стеклоочиститель — 7 и 9 соответственно. 28 — комбинация приборов, 41 — амперметр, 43 — прикуриватель, 47 — генератор, 48- регулятор напряжения, 59,60 — стартер, 64 — аккумуляторная батарея. Здесь же представлена и вторая цветная схема газ 2410, с большим числом элементов, подписи и расшифровку которых вы найдете прямо на схеме.

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент появления искры;
передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не больше 0.8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Диагностика неисправностей

В случае сбоев и неполадок в работе электрической цепи автомобиля самостоятельная диагностика может выполняться несколькими различными способами, для реализации которых также пригодится схема электропроводки КамАЗ. В частности, простейшие виды тестирования могут включать в себя проверку наличия напряжения на том или ином участке цепи с применением мультиметра или другого индикатора. В целом же диагностика неполадок в работе электроцепи предусматривает определённую последовательность действий.

В первую очередь, один из контактов контрольной лампы или тестера подключают к отрицательной клеммы аккумулятора, второй — к соединению проверяемого участка цепи. При этом рекомендуется стараться выполнить подключение как можно ближе к аккумулятору или расположенному рядом предохранителю.

Появление значения напряжения на экране мультиметра или включение лампочки-индикатора означает нормальную работоспособность тестируемого участка, то есть правильность подключения всех элементов и отсутствие необходимости выполнять ремонт

При этом следует принимать во внимание тот факт, что напряжение в отдельных цепях сохраняется только при определённом положении ключа зажигания в замке

Аналогично выполняют проверку остальных участков электроцепи. Выявление точки, где напряжение отсутствует, чаще всего означает, что источник неполадок расположен между ней и последним исправным участком системы. Проблемы с электропроводкой на автомобилях КамАЗ 65115 Евро 2 и других моделей и модификаций чаще всего бывают вызваны нарушением контакта.

Кроме того, можно попытаться самостоятельно определить наличие короткого замыкания. Удалив из цепи соответствующий предохранитель, к освободившимся клеммам одним щупом подключают вольтметр. Предварительно убедившись, что все компоненты диагностируемой цепи обесточены и отключены, шевелят подключённый провод
