Блок в салоне

В салоне находится один монтажный блок с предохранителями и реле, расположенный со стороны водителя в нижней части панели приборов, в нише для вещей (зона под рулем) есть защитная крышка за который и находится блок с предохранителями и реле.

Фото расположения блока предохранителей и реле Джили МК и МК Кросс в салоне

Для доступа к блоку требуется только поддеть и снять защитную крышку.

Доступ к блокуФото блока в салоне Geely MK и MK CrossСхема блока предохранителей и реле в салоне Geely MK и MK Cross

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	7,5 А	(А/С) — Кондиционер
2	20 А	(POWER) — Привод люка в крыше
3	15 А	(TAIL) — Габариты и задние фонари
4	10 А	(STOP LP) — СТОП-сигналы
5	15 А	(HAZARD) — Аварийная сигнализация (аварийка)
6	10 А	(ENG ECU) — (ЭБУ) Электронный блок управления двигателем
7	10 А	(REMOTE) — Система дистанционного управления замками дверей; пульт ДУ
8	20 А	(RR DEF) — Обогрев / подогрев заднего стекла
9	20 А	(DR LOCK) — Центральный замок
10	10 А	(ROOM LP) — Освещение внутри салона (плафоны, лампочки)
11	10 А	(MIR) — Электрический привод боковых зеркал заднего вида
12	15 А	(CIGAR LIGHTER) — Прикуриватель (передняя розетка)
13	15 А	(IGN COIL) — Модуль / катушка зажигания
14	10 А	(SRS ECU) — Блок управления системой подушек безопасности SRS (пассивная сис-ма безопасности)
15	10 А	(REMOTE) — Система дистанционного управления замками дверей; пульт ДУ
16	10 А	(B/UP) — Свет фонарей заднего хода
17	10 А	(ABS ECU) — Гидроэлектронный модуль управления тормозной системой ABS (АБС)
18	10 А	(PHONE) — Магнитола (аудиосистема), телефон
19	10 А	(ALT) — Генератор
20	15 А	(WIPER) — Стеклоочиститель (дворники) и омыватель лобового стекла
21	10 А	(CLUSTER) — Комбинация / панель приборов (спидометр, тахометр одометр, световые индикаторы)
22	—	Запасной (резервный)
Реле
R1	—	Реле габаритов и света задних фонарей (TAIL)
R2	—	Вентилятор печки (отопитель, нагнетатель воздуха) (BLOWER)

Audi A6 2.0 ABK › Бортжурнал › Реле и предохранители Ауди А6 С4 1994-1997г.

Расположение монтажных блоков на автомобиле Audi 100 c4/Audi А6 c4 в салоне.

Сохранить в Альбом

1 — дополнительный монтажный блок № 1; 2 — монтажный блок предохранителей и реле (Audi 100), монтажный блок предохранителей (Audi А6); 3 — соединительный блок № 1; 4 — центральное распределительное устройство с блоком реле; 5 — дополнительный монтажный блок № 2; 6 — соединительный блок № 2; 7 — блок системы зажигания; 8 — дополнительный монтажный блок № 3; 9 — соединительный блок № 3.

Центральное распределительное устройство (вид спереди) автомобилей Audi А6 C4 (1994-1997 гг.) на рисунке цифра 4.

Сохранить в Альбом

1. Разгрузочное реле (№ 213); 2. Реле звукового сигнала; 3. Реле системы омывателя фар головного освещения; 4. Реле центрального замка; 5. Реле прерывания работы стеклоочистите­ля и стеклоомывателя (№ 229); 6. Реле топливного насоса (№ 208).

Дополнительный монтажный блок № 1 автомобилей Audi А6 (1994 -1997 гг.)

Сохранить в Альбом

1. Реле управления вентилятором охлажде­ния при неработающем двигателе (№ 272) 2. Реле вентилятора охлаждения двигателя (№ 214) 3. Реле включения 3-й скорости вентилятора (№ 217) 4. Реле ламп противотуманного света 5. — 6. — 7. Реле ламп дневного света 8. Реле лампы подсветки переключателя пе­редач 9. Реле муфты кондиционера (№ 267) 10. Реле включения модуля кондиционера 11. Реле очистителя и омывателя заднего стекла 12. — 13. Реле питания громкоговорителя 14. Блок контроля исправности ламп 15. Блок контроля исправности ламп 16. Блок управления системой гидроусилите­ля рулевого управления «Servotronic» 17. —

Предохранитель Ампер Защищаемая цепь А1 30 А стеклоподъемники А2 30 А стеклоподъемники/ сдвигаемая панель крыши А3 15 А централизованное управление замками А4 15 А радио, динамики А5 20 А обогрев запорного цилиндра, прикуриватель В1 30 А электропривод сиденья водителя В2 30 А электропривод сиденья переднего пассажира В3 30 А обогрев сиденья В4 30 А тягово-сцепное устройство В5 20 А сдвигаемая панель крыши

Дополнительный монтажный блок N° 2 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 5

Сохранить в Альбом

1. Блок управления электростеклоподъемни­ком и электроприводом люка 2. Блок управления электростеклоподъемни­ком и электроприводом люка 3. Блок управления электроприводом зерка­ла заднего вида 4. Блок управления электроприводом зерка­ла заднего вида 5. — 6. — 7. Предохранитель вентилятора системы ох­лаждения

Дополнительный монтажный блок N° 3 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 8

Сохранить в Альбом

1. — 2. — 3. — 4. — 5. Реле насоса дополнительной подачи воз­духа в выпускной коллектор 6. — 7. 8. Предохранитель насоса дополнительной подачи воздуха в выпускной коллектор

Монтажный блок предохранителей автомобилей Audi A6 C4 (1994-1997 гг.). Расположен в салоне слева на панели за крышкой, на первом рисунке цифра 2.

Сохранить в Альбом

Сохранить в Альбом

Сохранить в Альбом

СХЕМА РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ ХИНО 300

РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ХИНО 500Подробнее

Реле Стартера Хино 300 HinoПодробнее

Электросхема HINO-300 евро 3Подробнее

как быстро найти сгоревший предохранитель и реле.Подробнее

Как читать схему проводки автомобиляПодробнее

Блок Предохранителей Хино 300 Евро 4Подробнее

Защита блока реле и предохранителейПодробнее

Значение реле в блоке предохранителей в Пассате б3.Подробнее

Всё о предохранителях и реле в Шевроле Нива для моделей выпущенных с 2002 по 2020 год.Подробнее

Обзор часть 1. Блок предохранителей и реле. Моторный отсек.Подробнее

Блок предохранителей возле аккумулятора. Какой провод куда идётПодробнее

Куда копать, если предохранитель целый, а что то не работает в автомобиле . Совет АВТО электрика.Подробнее

Реле Стартера Хино 300 Запчасти Хино и ИсузуПодробнее

Как проверить Реле 4-х,5-и контактное,автомобильноПодробнее

Подключение противотуманок через кнопку в салоне автоПодробнее

Реле Головного Света и ПТФ Хино 300 Хино 500Подробнее

Защита от короткого замыкания на реле и кнопки.Работает быстрее предохранителяПодробнее

Не работает «печка».Ищем и находим неисправность.Подробнее

Это надо знать. Полезный совет от автоэлектрика.Подробнее

Источник

Расположение и расшифровка предохранителей Nissan X-Trail.

Схема предохранителей расположенных в моторном отсеке.

Расшифровка предохранителей и реле X-Trail в моторном отсеке.

A — Плавкая вставка Batteri — Генератор, Пр. B, C, D, E, F, G 39-43 (120А — бензин, 100 А — дизель)
B — Плавкая вставка Power Window (Питание окон) — Стеклоподъемники, центральный замок, привод сидений и привод люка Ниссан Х-Трейла
C — Плавкая вставка Rad FAN1 — вентилятор радиатора левый
D — Плавкая вставка Rad FAN2 — вентилятор радиатора правый
E — Плавкая вставка HL/Wash — омыватель фар
F — Плавкая вставка Glow — Свечи накаливания (Двигатель YD)
G — Плавкая вставка Main 2 — Предохранители №17, 22, 25, 26, 27 и реле зажигания Х-Трейла — Пр. 2, 5, 6, 8, 10, 11, 12, 15, 16
H — Плавкая вставка Main 1 — Реле аксессуаров — Пр. 18, 20, 23 и реле мотора отопителя
I — Плавкая вставка ESP MoTor — Система ESP (реле насоса)
J — Плавкая вставка ING SW — Замок зажигания
K — Плавкая вставка ABS Motor — Мотор ABS (только для автомобилей без ESP)
L — Плавкая вставка ESP Sol ABS Sol — ABS для X-Trail с ESP
M — Плавкая вставка H, Lamp HID — На автомобилях со штатным ксеноном. Пр.51, 52
31 — Предохранитель TAIL LAMP — Габариты, подсветка щитка приборов и кнопок в салоне, регулировка уровня фар
32 — Предохранитель AUDIO — Аудиосистема (постоянное питание)
33 — Предохранитель End Cont 2 — Реле блока управления двигателем (двигатель QR)
34 — Предохранитель Horn — Сигнал (Клаксон), регулятор напряжения генератора
35 — Предохранитель HAZ SW — фонари аварийной сигнализации
36 — Предохранитель RR FOG L — Задний противотуманный фонарь
37 — Предохранитель ABS 4WD — Блок управления 4WD
38 — Предохранитель D/Lamp — Фары на крыше
39 — Предохранитель ENG CONT 1 — Система электропривода дроссельной заслонки (Двигатель QR)
40 — Предохранитель H-Lamp LH — Левая фара
41 — Предохранитель H-Lamp RH — Правая фара
42 — Предохранитель FR FOR L — Передние противотуманные фары
42 — Предохранитель ENG CONT 3 — блок управления двигателем, реле блока управления двигателем

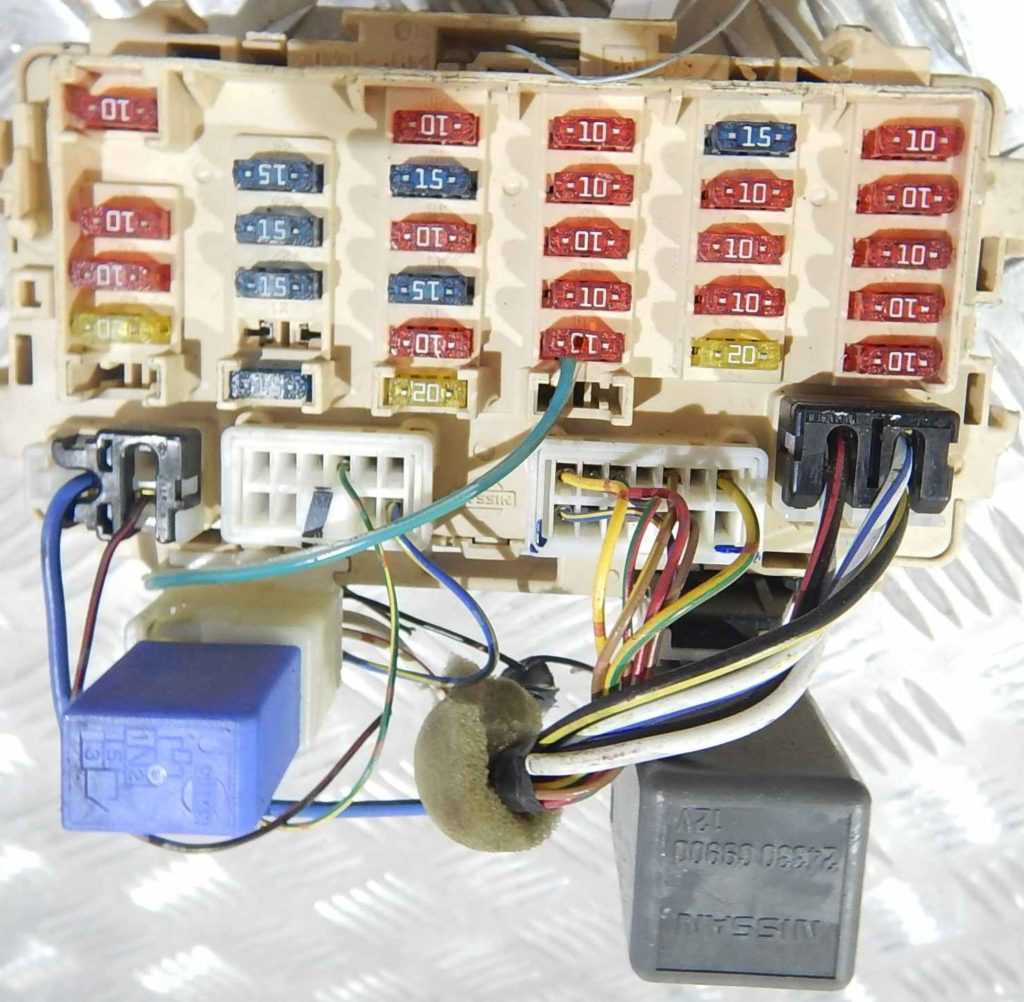

Схема предохранителей расположенных в салоне.

Расшифровка предохранителей и реле в салоне X-Ttrail.

1 — Heater Seat — Подогрев сидений
2 — Turn Signal — Указатель поворота
3 — Injector — Форсунки мотора QR, блок управления двигателем
4 — AUDIO — Аудиосистема (Отключаемое питание)
5 — Electronic Parts — Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
6 — FR WIPER — Очиститель и омыватель лобового стекла
7 — Starter Signal — Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
8 — 4 WD ABS — Подключаемое питания блока управления ABS, ESP, 4WD.
9 — AIR BAG — подушки безопасности
10 — Fuel pump — бонзонасос (двигатель QR), топливоперекачивающий насос (дизельный двигатель YD)
11 — METER — Приборная панель, реле-таймер омывателя фар
12 — A/T Control — Фонарь заднего хода, система управления автоматической коробки переключения передач
13 — Engine Control — Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
14 — запасной
15 — AIR CON — Климат контроль, реле и муфта включения компрессора кондиционера
16 — RR WIPER — Очиститель омывателя заднего стекла
17 — CIG Lighter — прикуриватель
18 — CIG Lighter — Реле прикуривателя
19 — Blower MOTOR — Мотор вентилятора салона печки
20 — MIRROR — Электропривод зеркал
21 — Запасной
22 — STOP LAMP — Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
23 — Power Socket — Электророзетки (водительский бардачок и багажник)
24 — Blower Motor — Мотор вентилятора салона печки
25 — RR DEFOG — Обогреватель заднего стекла
26 — КROMM LAMP — Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подстветка дверных проемов 27 — HEATER MIRROR — Обогрев зеркал
28 — Electronic parts — Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми

Как понять, что пора заменить предохранитель?

Если у Вас произошёл разовый отказ, вроде отказа прикуривателя в салоне. Или одна из фар перестала работать. Или свет в салоне перестал загораться.

В общем, перестало что-либо работать из электрики. То скорее всего перегорел один из предохранителей. Они для того и предназначены, чтобы защищать дорогие элементы Вашего автомобиля от выхода из строя.

Всё что Вам нужно — обратить внимание что конкретно перестало работать. Далее Вам необходимо посмотреть на схему предохранителей

Далее Вам необходимо посмотреть на схему предохранителей.

Понять где расположен тот или иной из них.

Как правило, те что связаны с работой двигателя или силовых потребителей (дворники, фары и т.п.) расположены под капотом.

А те что отвечают за малонагруженные потребители или источники — расположены в салоне.

На крышках блоков схемы предохранителей обычно дублируются. Это упрощает Вам их поиск. Особенно в дороге, где нет нужной литературы или доступа в сеть Интернет.

Желательно Вам возить с собой полный запас предохранителей. Как по размеру (маленькие или большие). Так и по номиналу. По крайней мере от 5 до 50 А. Реле редко выходят из строя, как и силовые предохранители. Те что расположены на аккумуляторе. Номиналом порядка 70-110 А (защита стартера или общего «плюса» в авто).

Зачастую выходят из строя именно слабонагруженные предохранители номиналом от 5 до 15 А. Их желательно иметь несколько штук.

Также чаще других перегорает предохранитель прикуривателя. Поскольку им самим часто пользуются в самых разных целях. И нагрузки на него из-за этого нестабильны. Например, если от времени разболталось само гнездо прикуривателя. Таким образом, в нём могут возникать короткие замыкания.

Электрика

Как снять аккумулятор ДонгФенг H30Заменить батарейку в брелке DongFeng Н30Замена батарейки в ключе ДонгФенг H30 CrossПоменять батарейку в пульте DongFeng Н30 КроссУстановка блока предохранителей DongFeng H30 CrossРемонт втягивающего реле ДонгФенг H30 CrossЗамена габаритной лампы DongFeng Н30Заменить задний фонарь ДонгФенг Н30Снятие задней фары Донг Фенг Н30 КроссПоменять замок зажигания DongFeng H30Заменить катушку зажигания Донг Фенг Н30 КроссСнятие кнопки стеклоподъемника DongFeng Н30 КроссУстановка лампы ближнего света DongFeng Н30 КроссПоменять лампу в бардачке Донг Фенг H30 своими рукамиУстановка ламп в габаритах DongFeng H30 CrossКак поменять лампу в дальний свет Донг Фенг H30 CrossЗаменить лампу в задний ход DongFeng H30 Cross своими рукамиУстановка ламп в поворотниках ДонгФенг H30 CrossКак поменять лампу в приборной панели ДонгФенг Н30 КроссЗамена ламп в противотуманных фарах DongFeng Н30 своими рукамиУстановка ламп в ПТФ ДонгФенг Н30 Кросс своими рукамиЗаменить лампу в фарах DongFeng H30 CrossУстановка лампы освещения салона ДонгФенг Н30Заменить лампу стоп сигнала DongFeng Н30 КроссКак заменить лампы задних фонарей DongFeng H30 CrossСнять левую фару Донг Фенг H30Снять моторчик стеклоподъемника ДонгФенг Н30 КроссСнятие передней фары DongFeng H30 своими рукамиСнятие правой фары DongFeng H30 CrossЗамена предохранителей Донг Фенг H30 CrossПоменять предохранитель прикуривателя DongFeng Н30 КроссУстановка противотуманных ламп DongFeng Н30 Кросс своими рукамиКак поменять реле поворотов Донг Фенг Н30Установка реле стартера DongFeng Н30 Кросс своими рукамиУстановка реле стеклоочистителя ДонгФенг Н30 КроссЗаменить свечи зажигания ДонгФенг H30Поменять щетки генератора Донг Фенг Н30 КроссСхема акпп DongFeng H30 CrossСхема акустической системы Донг Фенг H30 Cross своими рукамиЭлектросхема бензонасоса DongFeng H30 CrossСхема блока предохранителей DongFeng Н30 Кросс своими рукамиЭлектросхема блока управления двигателем DongFeng H30 CrossСхема вентилятора охлаждения Донг Фенг Н30 КроссЭлектросхема включения бензонасоса Донг Фенг H30 Cross своими рукамиСхема включения вентилятора охлаждения Донг Фенг Н30 КроссЭлектросхема включения кондиционера Донг Фенг Н30Схема включения переднего моста ДонгФенг H30 своими рукамиСхема включения стартера DongFeng H30Схема включения фар DongFeng Н30 КроссСхема генератора DongFeng H30 Cross своими рукамиЭлектросхема датчика давления масла ДонгФенг H30 Cross своими рукамиЭлектросхема датчика кислорода ДонгФенг Н30 Кросс своими рукамиСхема датчика охлаждающей жидкости ДонгФенг H30 CrossЭлектросхема датчика скорости DongFeng Н30 Кросс своими рукамиСхема датчика температуры ДонгФенг H30 CrossСхема датчика уровня топлива ДонгФенг Н30 Кросс своими рукамиЭлектросхема двигателя DongFeng Н30 КроссЭлектросхема дворников Донг Фенг H30 своими рукамиСхема зажигания DongFeng H30 своими рукамиЭлектросхема замка зажигания Донг Фенг Н30 КроссЭлектросхема звукового сигнала ДонгФенг Н30 Кросс своими рукамиСхема инжектора ДонгФенг H30 Cross своими рукамиЭлектросхема карбюратора Донг Фенг H30Схема корректора фар Донг Фенг Н30 КроссЭлектросхема освещения салона ДонгФенг H30 своими рукамиСхема отопителя DongFeng H30 CrossЭлектросхема охлаждения двигателя Донг Фенг Н30 КроссСхема панели приборов DongFeng H30 CrossСхема передних фар Донг Фенг Н30Электросхема печки ДонгФенг H30Схема приборной панели DongFeng Н30 Кросс своими рукамиСхема проводки ДонгФенг Н30 Кросс своими рукамиСхема противотуманных фар Донг Фенг H30Электросхема реле бензонасоса ДонгФенг Н30Схема реле давления ДонгФенг H30Схема реле поворотов DongFeng Н30Электросхема реле регулятора ДонгФенг H30Электросхема реле стартера DongFeng H30 Cross своими рукамиСхема системы впрыска DongFeng Н30 КроссСхема системы зажигания DongFeng Н30Электросхема системы кондиционирования Донг Фенг H30 CrossСхема системы охлаждения ДонгФенг Н30Схема системы управления двигателем Донг Фенг H30 CrossСхема стартера ДонгФенг H30 CrossЭлектросхема стеклоочистителя Донг Фенг H30Схема стеклоподъемников ДонгФенг H30 CrossСхема стоп сигналов Донг Фенг H30Схема топливного насоса DongFeng H30 Cross своими рукамиСхема топливной системы DongFeng Н30 Кросс своими рукамиЭлектросхема тормозной системы DongFeng Н30 Кросс своими рукамиСхема центрального замка Донг Фенг H30 своими рукамиСхема щитка приборов Донг Фенг H30Электросхема эбу DongFeng Н30Коды ошибок DongFeng H30

Рулевое управление

• Как поменять втулку рулевой рейки DongFeng H30 Cross
• Как заменить гидроусилитель руля DongFeng H30
• Поменять жидкость гидроусилителя руля ДонгФенг Н30 Кросс
• Заменить жидкость гур ДонгФенг Н30
• Как заменить карданчик рулевого вала Донг Фенг H30 Cross
• Как поменять крестовину рулевого вала DongFeng Н30 Кросс
• Как заменить масло в гидроусилителе руля DongFeng H30 Cross
• Как заменить наконечник рулевой тяги DongFeng Н30 своими руками
• Поменять подшипник рулевого вала ДонгФенг H30
• Как заменить пыльник рулевой рейки DongFeng H30 Cross
• Замена рулевой рейки Донг Фенг Н30
• Замена рулевой тяги ДонгФенг H30
• Заменить рулевые наконечники DongFeng Н30
• Снять руль DongFeng Н30 своими руками
• Поменять рычаги передней подвески DongFeng H30 своими руками
• Как заменить сальник рейки DongFeng H30 своими руками
• Заменить шкворень ДонгФенг H30 Cross

Блоки предохранителей в моторном отсеке

Схема предохранителей в подкапотном пространстве предусматривает монтаж пяти блочков, которые незначительно отличаются от двигателя. На Ниссан Х-Трейл т32 устанавливаются два бензиновых двигателя объемом 2.0 модель MR20DD, 2.5 QR25DE. Агрегировали кроссовер дизельным мотором 1.6 л модификации R9M.

Чтобы открыть блоки предохранителей под капотом X-Trail, надо предварительно снять воздуховод.

Схема и расшифровка первого блока

Первый блок моторного отсека с предохранителями, реле Ниссан Х-Трейл Т32 расположен в области левого крыла автомобиля. В него входят нижеперечисленные защитные элементы:

• 41, 47 – сигнал (15А);
• 42, 43, 44 – PTC 2, 3, 1 у версий с дизельным мотором (30А);
• 45, 48 – парковочный тормоз (30А);
• 46 – вход для подключения диагностического оборудования (30А);
• F – ESP, а для модификации R9M регулятор положения кресел, привод подъема стекол, шторка, люк (50А);
• G – ABS (30А);
• H – ESP, а в дизельной комплектации охлаждающий вентилятор радиатора (50, 30А);
• I – стартер, а для R9M ESP (30, 50А);
• J – цепь открытия багажника, а у Ниссан Х-Трейл Т32 с дизельным силовым агрегатом ESP (30, 50А);
• K – ABS, охлаждающий вентилятор радиатора на моторе R9M (40, 30А);
• L – питающая линия монтажного блока E14 (30А);
• M – регулятор положения кресел, привод подъема стекол, шторка и люк, а при оснащении дизельным мотором система против пробуксовки (50, 40А);
• R1 – сигнал.

Предохранители во втором узле

Второй блок предохранителей X-Trail T32 моторного отсека состоит из следующих защитных элементов:

• 49 – программа управления КПП (10А);
• 50 – реле охлаждающего вентилятора радиатора (10А);
• 51 – бензонасос, а для Ниссан Х-Трейл Т32 функционирующих на дизеле реле обогревательного комплекса топлива (10, 20А);
• 52, 53 – основное реле (10, 15А);
• T – цепь открытия багажника (30А);
• P – охлаждающий вентилятор радиатора, а в Ниссан Икстрейл с ДВС R9M управляющий комплекс свечами накаливания (40, 50А);
• Q – подача электроэнергии на монтажный блочок F73 (40А);
• R – ЭБУ силовой установки, дроссельной заслонки (30А);
• S – реле омывающего комплекса передней оптики (30А);
• R1 – стартер;
• R2 – повторный пуск Start/Stop;
• R3 – обогревательный комплекс топлива.

Блок номер 3

Третий блок предохранителей Nissan X-Trail T32 моторного отсека включает в себя следующие защитные элементы:

• 81, 82 – ЭБУ мотора (10, 15А);
• 83 – ЭБУ двигателя и дроссельной заслонкой, основное реле, катушки зажигания, впускной, выпускной клапан, адсорбера, обогревательный комплекс топлива, ТНВД, форсунки, датчики: ДМРВ, регулирования количества и соотношения подаваемой топливной смеси, контроля влаги в топливе (15А);
• 84 – ЭБУ ДВС Ниссан Х-Трейл Т32, впускной, промежуточный, выпускной клапан газораспределительного механизма (10А);
• 85 – датчик кислорода с подогревом, соотношения подаваемой топливной смеси, клапан турбонаддува, ЭБУ силовым агрегатом, свечами накаливания (15А);
• 86 – катушки зажигания, топливные форсунки (15А);
• 87 – реле муфты компрессора кондиционера (15А);
• 88, 89, 92, 94 – не задействован;
• 90 – релейная часть и электропривод передних дворников (30А);
• 91 – реле бензонасоса (20А);
• 93 – цепь монтажного блочка в подкапотном пространстве, датчики оборотов, КПП, нейтральной передачи, первичной, вторичной скорости, ЭБУ силового агрегата, КПП, выключатель задней передачи (10А);
• 95 – блокиратор руля (5А);
• 96 – релейная часть повторного пуска Start/Stop (10А);
• 97 – передние блок-фары, питающая цепь монтажного блочка в подкапотном пространстве, датчики оборотов, КПП, нейтральной передачи, выключатель задней передачи, компрессор (10А).

Предохранители на АКБ

Предохранители на АКБ Ниссан Х-Трейл Т32 имеют следующую схему:

• A, B – цепь питания защитного элемента F, реле повторного пуска Start/Stop, стартер и генератор (MR и QR) (450, 100А);
• C – подвод электроэнергии к салонному монтажному блоку, зажигание (100А);
• D – третий силовой блочок подкапотного пространства и предохранительный блок E137 для Ниссан Х-Трейл Т32 с дизельным мотором (80, 100А);
• E – салонный монтажный блочок, а для ДВС R9M второй предохранительный блок в подкапотном пространстве (100, 50А);
• U – второй и третий силовой блочок моторного отсека и система зажигания (100А);
• V – ESP (100А).

Блок за передним бампером (у левого колеса)

Рассматриваемый монтажный блочок Ниссан Х-Трейл Т32 состоит из двух сорока амперных предохранителей для работы обогревательного комплекса стекла, а также реле:

• H/LAMP WASHER RELAY – омывающая система передней оптики;
• ANTI THEFT HORN RELAY – звуковое сопровождение сигнализации;
• HEATED FRONT SCREEN RELAY 1, 2 – обогревательный комплекс лобового стекла.

Блок в салоне

Находится в нижней части панели приборов. Для доступа откройте защитную крышку.

Фотография

Схема предохранителей

Описание (Вариант 1)

1	10А Топливный насос
2	10А Указатели поворота
3	10А Блок управления двигателем
4	10А Аудиосистема, навигационная система
5	10А Диагностический разъем, блок управления коробкой передач, центральный замок, противоугонная система, электропривод стеклоподъемников, обогреватель заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы, навигационная система
6	20А Стеклоочиститель и омыватель переднего стекла
7	10А Блок управления двигателем, блок управления системы освещения в дневное время
8	10А ABS/ESP, система управления полным приводом (4WD)
9	10А SRS
10	15А Топливный насос, блок управления двигателем
11	10А Блок управления двигателем, блок управления коробкой передач, ABS/ESP, система управления полным приводом (4WD), SRS, комбинация приборов, очиститель/ омыватель фар
12	10А Блок управления коробкой передач, фонари заднего хода, навигационная система
13	10А Блок управления двигателем
14	10А Обогрев сидений
15	10А Кондиционер/ отопитель
16	10А Стеклоочиститель и омыватель заднего стекла
17	15A Прикуриватель, разъем питания дополнительного оборудования
18	10А Прикуриватель, разъем питания дополнительного оборудования
19	15А Кондиционер/ отопитель
20	10А Электропривод зеркал заднего вида
21	Не используется
22	15А Выключатель стоп-сигналов, блок управления коробкой передач, ABS, система управления полным приводом (4WD)
23	15А Прикуриватель, разъем питания дополнительного оборудования
24	15А Кондиционер/ отопитель
25	20А Блок управления двигателем, обогрев заднего стекла
26	10А Лампы освещения салона
27	10А Обогрев заднего стекла
28	10А Блок управления двигателем, блок управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы
S	Запасные предохранители

Перевод назначения с крышки на русском (Вариант 2)

1. Heater Seat – Подогрев сидений
2. Turn Signal – Указатель поворота
3. Injector – Форсунки мотора QR, блок управления двигателем
4. AUDIO – Аудиосистема (Отключаемое питание)
5. Electronic Parts – Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
6. FR WIPER – Очиститель и омыватель лобового стекла
7. Starter Signal – Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
8. 4 WD ABS – Подключаемое питания блока управления ABS, ESP, 4WD.
9. AIR BAG – подушки безопасности
10. Fuel pump – бонзонасос (двигатель QR), топливо перекачивающий насос (дизельный двигатель YD)
11. METER – Приборная панель, реле-таймер омывателя фар
12. A/T Control – Фонарь заднего хода, система управления автоматической коробки переключения передач
13. Engine Control – Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
14. Запасной
15. AIR CON – Климат контроль, реле и муфта включения компрессора кондиционера
16. RR WIPER – Очиститель омывателя заднего стекла
17. CIG Lighter – прикуриватель
18. CIG Lighter – Реле прикуривателя
19. Blower MOTOR – Мотор вентилятора салона печки
20. MIRROR – Электропривод зеркал
21. Запасной
22. STOP LAMP – Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
23. Power Socket – Электророзетки (водительский бардачок и багажник)
24. Blower Motor – Мотор вентилятора салона печки
25. RR DEFOG – Обогреватель заднего стекла
26. КROMM LAMP – Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подсветка дверных проемов
27. HEATER MIRROR – Обогрев зеркал
28. Electronic parts – Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми

Реле

Обозначение

• R1 – Реле PTC
• R2 – Реле стеклоподъемников
• R3 – Реле зажигания
• R4 – Реле вентилятора отопителя
• R5 – Вспомогательное реле

Так же в передней стойки в ногах водителя могут размещать несколько реле (R1 – обогрева заднего стекла/зеркал, R2 – Реле топливного насоса)

Подводим итоги

Итак, мы выяснили, что собой представляет «Донг Фенг». Модель С30 является примером того, каким должен быть бюджетный китайский автомобиль. При небольшой стоимости покупатель получает экономичный автомобиль с хорошим уровнем оснащения и с проверенным, надежным двигателем. Но продажи этой модели прекратились в России, и новых поступлений не ожидается. Поэтому машина не является такой же популярной, как ее французские или российские конкуренты («Рено-Логан», «Лада-Гранта» и прочие). Среди отрицательных моментов нужно отметить слабую шумоизоляцию и слабый мотор. В то же время нельзя забывать о стоимости. Найти за такую цену что-либо лучше трудно. Это будет либо «Логан», либо отечественная «Лада».
