Схема электрооборудования ВАЗ-2106 (новая)
Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.
1 – передние фонари; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 – реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 – электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 – электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 – моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 – электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.
Порядок условной нумерации штекеров в колодках:
а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.
* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705. ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710. *** Устанавливается на части автомобилей. **** С 2000 г. не устанавливается.
Электросхема ВАЗ-2106 карбюратор — полный вид:
Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5
В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5
Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.
1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А
Дополнительные места расположения предохранителей и реле
A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок
14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)
Центральное распределительное устройство с блоком реле
13-ти разъемный монтажный блок
Монтажный блок в водоотводящем коробе
Замена плавкой вставки
В моделях «Шкода» модификаций А5 и А7 устанавливается два блока защиты электрических цепей – в моторном отсеке и слева под рулём. Наш нужно искать именно в блоке салона. В разных модификациях и доступ к панели защиты цепей несколько иной.
У «Шкоды Октавия А5» защитная вставка находится в водительской ячейке около панели приборов под рулём.
Открутив саморезы, нужно вскрыть с помощью плоской отвёртки панель и отыскать нужный элемент. Он в А5 будет рассчитан на токовую нагрузку 25 А. Отыскать его можно в инструкции по эксплуатации автомобиля или в схеме на внутренней поверхности крышки панели.
В разделе «Электрооборудование» инструкции по эксплуатации тоже дана схема расположения этих элементов.
https://youtube.com/watch?v=HRYIsqsnRsc
Убедившись, что нить оплавлена, нужно вставить новый и аккуратно закрыть крышку панели на защёлки.
Если после этого всё работает, то причина ясна – была перегрузка цепи
Это может произойти при подключении в гнездо потребителей большой мощности или коротком замыкании при неосторожной манипуляции разъёмами
Блок защиты в А7 расположен несколько по-иному. Для доступа к нему нужно сначала откинуть крышку вещевого ящика слева под рулём.
Предохранитель здесь обозначен символами F40 и он рассчитан на максимальный ток в 20 А
После замены необходимо осторожно, без излишних усилий, вставить корпус вещевого ящика на своё место
Лучше всего устанавливать только оригинальные предохранители. При установке «левых» изделий часто приходится сталкиваться с большими проблемами. Например, вместо оплавления нити происходит расплавление его корпуса с содержимым. В этом случае расплавленная масса затекает в щели разъёма и приводит в негодность весь предохранительный блок.
Как снять и поменять прикуриватель
Перед началом работы следует приобрести нужный инструмент. Чтобы снять прикуриватель Chevrolet Cruze, потребуются:
- отвертка для выкручивания саморезов;
- перчатки;
- тестер для проверки правильности подключения;
- дополнительные провода подходящего сечения (при замене кабелей);
- паяльник с припоем для починки проблемных мест;
- изолента;
- новый предохранитель;
- запасной прикуриватель.
Сниматься устройство будет следующим образом.
- Выключаем зажигание, открываем капот, убираем минусовую клемму с аккумулятора. Это обесточит цепь, тем самым устранив вероятность короткого замыкания.
- Демонтируем подлокотник. Это одна деталь с центральным тоннелем.
- Отсоединяем колодку проводов, идущую к прибору.
- Отверткой выкручиваем болты крепления автоприкуривателя.
- Подгибаем зажимы и выдавливаем деталь с посадочного места.
- Демонтируем кольцо подсветки.
После снятия можно проводить ремонт или менять неисправные запчасти, например, предохранитель. Установка прикуривателя проходит в обратном порядке.
Вязкость масла для Audi Q5, SQ5
Вязкость моторных масел для автомобилей чаще всего определяется по шкале SAE. Ниже вы можете видеть список вязкостей моторных масел, которые применяются для Audi Q5, SQ5, а правее от каждой вязкости вы увидите модификации авто, на которые применима данная вязкость. Стоит отметить , что вязкость представленная ниже является необходимым условием выбора масла на Audi Q5, SQ5, но не является достаточным. То есть вы не можете лить любое масло с указанной ниже вязкостью по SAE в мотор Вашего авто, так как необходимо учитывать еще и допуски и рекомендации производителя по моторному маслу.
| Вязкость SAE | Модификации авто |
|---|---|
| SAE 5W-30 |
SQ5 3.0 TFSI quattro (353 лс) (2013 — ) SQ5 3.0 TDI quattro (340 лс) (2015 — ) SQ5 3.0 TDI quattro (326 лс) (2015 — ) SQ5 3.0 TDI quattro (313 лс) (2012 — 2015) Q5 3.2 FSI quattro (271 лс) (2008 — 2012) Q5 3.2 FSI quattro (265 лс) (2008 — 2012) Q5 3.0 TFSI quattro (272 лс) (2012 — ) Q5 3.0 TDI quattro (258 лс) (2013 — ) Q5 3.0 TDI quattro (250 лс) (2014 — ) Q5 3.0 TDI quattro (245 лс) (2012 — 2013) Q5 3.0 TDI quattro (239 лс) (2013 — ) Q5 3.0 TDI quattro (239 лс) (2008 — 2012)
Q5 3.0 TDI quattro (211 лс) (2008 — 2012) Q5 2.0 TFSI quattro (230 лс) (2015 — ) Q5 2.0 TFSI quattro (224 лс) (2012 — 2016) Q5 2.0 TFSI quattro (220 лс) (2012 — 2015) Q5 2.0 TFSI quattro (211 лс) (2012 — 2013) Q5 2.0 TFSI quattro (211 лс) (CAEB) (2010 — 2012)
Q5 2.0 TFSI quattro (211 лс) (CDNC) (2008 — 2012) Q5 2.0 TFSI quattro (179 лс) (2012 — ) Q5 2.0 TFSI quattro (179 лс) (2009 — 2012)
Q5 2.0 TFSI Hybrid quattro (2012 — )
Q5 2.0 TFSI Hybrid quattro (2011 — 2012) Q5 2.0 TDI quattro (190 лс) (2014 — ) Q5 2.0 TDI quattro (177 лс) (2012 — ) Q5 2.0 TDI quattro (170 лс) (2010 — 2012)
Q5 2.0 TDI quattro (170 лс) (2008 — 2010)
Q5 2.0 TDI quattro (163 лс) (2012 — )
Q5 2.0 TDI quattro (163 лс) (2010 — 2012)
Q5 2.0 TDI quattro (163 лс) (2008 — 2010) |
| SAE 5W-40 |
SQ5 3.0 TFSI quattro (353 лс) (2013 — ) Q5 3.2 FSI quattro (271 лс) (2008 — 2012) Q5 3.2 FSI quattro (265 лс) (2008 — 2012) Q5 3.0 TFSI quattro (272 лс) (2012 — ) Q5 2.0 TFSI quattro (230 лс) (2015 — ) Q5 2.0 TFSI quattro (224 лс) (2012 — 2016) Q5 2.0 TFSI quattro (220 лс) (2012 — 2015) Q5 2.0 TFSI quattro (211 лс) (2012 — 2013) Q5 2.0 TFSI quattro (211 лс) (CAEB) (2010 — 2012)
Q5 2.0 TFSI quattro (211 лс) (CDNC) (2008 — 2012) Q5 2.0 TFSI quattro (179 лс) (2012 — ) Q5 2.0 TFSI quattro (179 лс) (2009 — 2012)
Q5 2.0 TFSI Hybrid quattro (2012 — )
Q5 2.0 TFSI Hybrid quattro (2011 — 2012) |
| SAE 10W-40 |
SQ5 3.0 TFSI quattro (353 лс) (2013 — ) Q5 3.2 FSI quattro (271 лс) (2008 — 2012) Q5 3.2 FSI quattro (265 лс) (2008 — 2012) Q5 3.0 TFSI quattro (272 лс) (2012 — ) Q5 2.0 TFSI quattro (230 лс) (2015 — ) Q5 2.0 TFSI quattro (224 лс) (2012 — 2016) Q5 2.0 TFSI quattro (220 лс) (2012 — 2015) Q5 2.0 TFSI quattro (211 лс) (2012 — 2013) Q5 2.0 TFSI quattro (211 лс) (CAEB) (2010 — 2012)
Q5 2.0 TFSI quattro (211 лс) (CDNC) (2008 — 2012) Q5 2.0 TFSI quattro (179 лс) (2012 — ) Q5 2.0 TFSI quattro (179 лс) (2009 — 2012)
Q5 2.0 TFSI Hybrid quattro (2012 — )
Q5 2.0 TFSI Hybrid quattro (2011 — 2012) |
Таблица подбора масла по сезону (зима, лето)
Масло для Audi Q5 2 2017-2020 г.в.
| Год |
Вязкость SAE
|
Бензин API |
Дизель API |
Тип | Рекомендуемые производители | |||
| 2017 |
|
SN | CJ | синтетика | Castrol, SHELL, Mobil, Xado, ZIC | |||
| 2018 |
|
SN | CJ-4 | только синтетика | SHELL, Mobil, Castrol, Xado | |||
| 2019 |
|
SN | CJ-4 | только синтетика | SHELL, Castrol, Mobil | |||
| 2020 |
|
SN | CJ-4 | только синтетика | SHELL, Castrol, Mobil |
Масло для Audi Q5 8r 2013-2107 г.в.
| Год |
Вязкость SAE
|
Бензин API |
Дизель API |
Тип | Рекомендуемые производители | |||
| 2013 |
|
SM | CI-4 | синтетика, полусинтетика | Castrol, Mobil, Xado, ZIC, Лукойл, Valvoline, Kixx | |||
| 2014 |
|
SM | CI-4 | синтетика, полусинтетика | Xado, ZIC, Mobil, SHELL, Castrol, Лукойл, Valvoline, Gt-Oil | |||
| 2015 |
|
SM | CI-4 | синтетика, полусинтетика | SHELL, Castrol, Mobil, Xado, ZIC, Лукойл, Valvoline, Gt-Oil | |||
| 2016 |
|
SN | CJ | синтетика | Mobil, Castrol, SHELL, Xado, Valvoline, Лукойл, ZIC, Gt-Oil | |||
| 2017 |
|
SN | CJ | синтетика | Castrol, SHELL, Mobil, Xado, ZIC |
Масло для Audi Q5 8r 2008-2012 г.в.
| Год |
Вязкость SAE
|
Бензин API |
Дизель API |
Тип | Рекомендуемые производители | |||
| 2008 |
|
SL | CI | полусинтетика | Mobil, Xado, ZIC, Лукойл, Valvoline, Kixx, G-Energy, Роснефть, Mannol | |||
| 2009 |
|
SL | CI | полусинтетика | Mobil, Xado,Valvoline, Kixx, G-Energy, Роснефть, Mannol | |||
| 2010 |
|
SL | CI-4 | полусинтетика | Mobil, Xado, ZIC, Лукойл, Valvoline, Kixx, G-Energy, Роснефть, Mannol | |||
| 2011 |
|
SM | CI-4 | полусинтетика | Mobil, Лукойл, Valvoline, Xado, ZIC, Kixx, G-Energy | |||
| 2012 |
|
SM | CI-4 | полусинтетика | Mobil, Xado, ZIC, Лукойл, Valvoline, Kixx, G-Energy |
Предохранители Audi A6 C5
Для исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи защищены плавкими предохранителями. Используются предохранители с «ножевыми» контактами. Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание. Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
Откройте крышку, для этого вставьте отвертку плоской стороной книзу в прорезь и нажмите на крышку.
Перечень задействованных предохранителей находится на внутренней стороне крышки ящика предохранителей.
Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.
У дизельного двигателя TDI, предохранитель устройства предварительного прогрева находятся в так называемом “блоке Е” слева за перегородкой моторного отсека, под ветровым стеклом.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Снятие предохранителя из блока предохранителей
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Бежевый/ светло-коричневый |
| 7.5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Установите на место крышку блока предохранителей.
Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Расположение предохранителей на блоке
Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.
| Защищаемые предохранителями цепи | ||
| № | Ток, A | Потребитель тока |
| 1 | 5 | Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Очистители фар, освещение |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации |
| 6 | 5 | Центральная блокировка замков |
| 7 | 10 | Блок управления ABS, выключатели стоп-сигнала и педали сцепления |
| 8 | 5 | Телефон, Telematik |
| 9 | 10 | Обогрев зеркал |
| 10 | 5 | Автоматический корректор света фар |
| 11 | 10 | Круиз-контроль при автоматической коробке передач Multitronic |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья |
| 15 | 10 | Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации |
| 16 | 5 | Электронная система стабилизации |
| 17 | 10 | Навигационная система |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 / 15 | Ближний свет правый, корректор наклона правой фары |
| 21 | 10 / 15 | Ближний свет левый, корректор наклона левой фары |
| 22 | 5 | Габаритные и стояночные огни правые |
| 23 | 5 | Габаритные и стояночные огни левые |
| 24 | 25 | Стеклоочистители, насос омывателя, реле интервалов времени |
| 25 | 30 | Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк |
| 26 | 30 | Обогрев заднего стекла |
| 27 | 15 | Обогрев рулевого колеса |
| 28 | 20 | Топливный насос |
| 29 | 20/30 | Электронные системы двигателя |
| 30 | 20 | Подъемно-сдвижная панель люка крыши |
| 31 | 15 | Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида |
| 32 | 20 | Электронные системы управления двигателем |
| 33 | 15 | Прикуриватель |
| 34 | 15 | Электронные системы управления двигателем |
| 35 | 30 | „Плюс” продолжительного электропитания прицепа |
| 36 | 15 | Противотуманные фары, задние противотуманные фонари |
| 37 | 20 | Телефон, радио |
| 38 | 20 | Светильник багажника, центральная блокировка замков |
| 39 | 15 | Аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | Антиблокировочная система / система электронной стабилизации |
| 42 | 25 | Система электронной стабилизации |
| 43 | 5 | Контакты S (радио) |
| 44 | 30 | Обогрев сидений |
Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
Среда тестирования
Тестовая среда состоит из одной или нескольких тестовых рабочих станций, на которых установлена Visual Studio Team Edition для тестировщиков программного обеспечения. Они используются для управления процессом тестирования и проведения функционального анализа, системных требований, проверки безопасности, производительности и Веб-тестирования. Члены группы используют TFS для управления, дефектами и другими рабочими элементами, а также результатами проверки. Тестовая среда также может включать Visual Studio Team Test Load для нагрузочного тестирования.

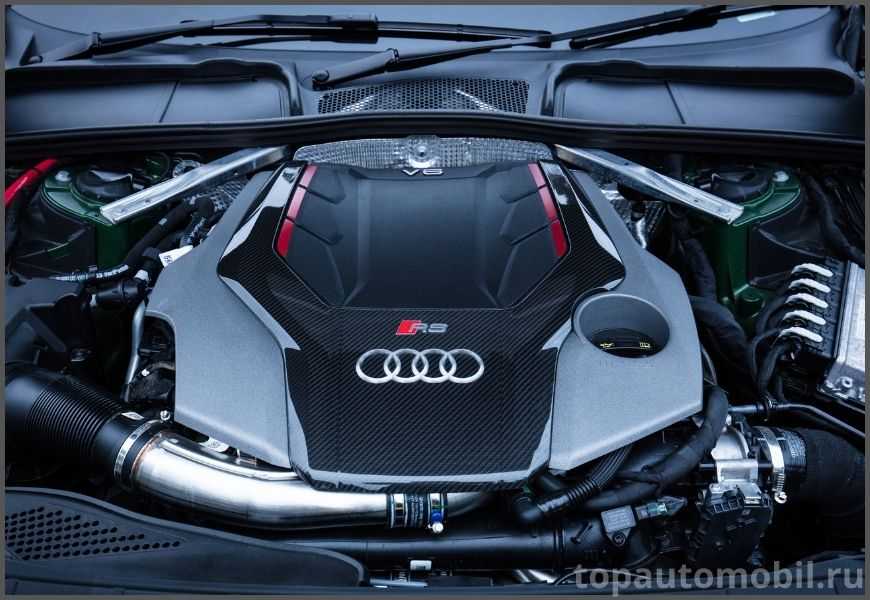

Audi Rs5 Engine
Схема предохранителей и реле Iveco Daily V (2011–2014)
SCM
№
Функция
А
F01
Пневматические подвески
40
F02
Включатель зажигания
30
F03
Климат-контроль в кабине, вентиляторы и охлаждение двигателя, дополнительный обогреватель
40
F04
Система торможения (клапаны)
30
F05
Пневматические подвески
40
F06
Питание SCM1/A. SCM1/B, SCM2
40
F07
Реле Т7 (30-87) для защиты от разрядки от включателя зажигания
40
F08
Реле T8 (30-87) для топливного насоса
15
F09
Автоматическая трансмиссия
30
F10
Реле Т64 (30-87) для подогрева внешних зеркал и лобового стекла
15
F11
EDC FIA (первичные нагрузки) от основного реле инжекторов (CNG)
15
F14
Основное реле T9 для автоматической трансмиссии (86)
10
F15
Реле Т2 (30-87) для насоса охлаждения BOSCH
10
F16
Прикуриватель от реле Т7
15
F17
EDC FIA (вторичные нагрузки) от основного реле
10
F17
Smart Drive Unit (CNG)
15
F18
Блокировка заднего дифференциала
30
F19
