Схема предохранителей

Ниже приведены схемы установки элементов, актуальных для модификаций типа бензин и дизель, выпущенных до 1999 года.

Описание элементов подкапотного модуля.Предохранители:

Номер	Описание
1	Силовой предохранитель главной бортовой цепи.
2	Электропривод вентилятора радиатора
3	АБС/ТЦС
4	Подача зажигания
5/6	Обогрев ветрового стекла для правой и левой стороны автомобиля.
7	Контроль работы АБС
8	Электромагнитная муфта компрессора кондиционера, подогрев сидений
9	Для дизеля магнитный клапан холодного пуска, либо модуль ЕЕС
10	Клемма замка зажигания
11	ЭБУ и память ЕЕС
12	Звуковой сигнал и питание сигнализации
13	Лямбда-зонд
14	Электрическая часть бензонасоса
15/16	Ближний свет с правого и левого борта соответственно
17/18	Аналогично для дальнего света

Также здесь установлены релейные выключатели:

Номер	Назначение
1	Питание ламп ДХО
2/5	Высокая/низкая скорость вращения вентилятора охлаждения радиатора
3	Питание электронных систем кондиционера
4	Питание муфты кондера
6	Активация стартера
7	Звуковой сигнал
8	Топливный насос
9/10	Включение ближнего/дальнего света фар головной оптики.
11	Главное реле
D1	Предохранительный диод защиты от обратных токов.

Отдельно следует рассмотреть салонный модуль.Здесь производитель продолжает нумерацию предохранителей.

Номер	Описание
19	Привод питания электрики зеркала заднего вида
20	Очиститель/омыватель ветровых стекол
21	Привод стеклоподъемников и люка крыши
22	Модуль управления АБС
23	Поворотники, круиз контроль, приборная панель, подогрев форсунок омывателя, подогрев топливного фильтра
24	Стоп-сигналы
25	Центральный замок, противоугонка
26	ПТФ
27	Прикуриватель
28	Насос омывателя фар
29	Подогрев задних сидений
30	ЭСУД, приборка, часы
31	Подсветка приборной панели
32	Аудиосистема (магнитола)
33/35	Габаритные огни для левого/правого борта соответственно
34	Подсветка салона, привод зеркал и открывания крышки багажника
36	Магнитола и ее усилитель, подушки бехопасности
37	Питание на реле печки
38	Подушка безопасности

Также в панели имеется несколько релюшек

Порядковый номер	Описание
12	Освещение салона
13	Подогрев заднего стекла
14	Вентилятор печки
15	Выключатель дворников
16	Питание системы зажигания
D2	Защита от обратных токов.

Предохранитель прикуривателя

За подачу напряжения на штатную розетку отвечает элемент 27 салонного модуля. Нередко замена усложняется тем, что некоторые водители модернизируют агрегат для совместимости с высоконагруженным оборудованием (зарядками, компрессором и прочее). Для этого от аккумулятора напрямую протягивается магистраль с врезанным в нее предохранителем.

Аналогично в машине может быть установлена дополнительная розетка, что усложняет процесс обслуживания.

Кондиционер

При наличии системы кондиционирования воздуха, элемент блока управления устанавливается в подкапотном модуле под номером 8. В некоторых версиях, место установки детали может незначительно отличаться.

Предохранитель замка багажника

Если не открывается крышка, есть вариант проверить элемент 34, находящийся в салоне. Вставка отвечает за напряжение на электропривод замка.

Предохранитель габаритов

Система питания огней выведена на две независимые магистрали. Это сделано для безопасности движения в ночное время суток. На авто первого поколения за ветки по левому и правому борту отвечают предохранители 33/35.

Подогрев сидений

Подача напряжения на обогреватели передних кресел выполняется от элемента 32, смонтированного в салоне автомобиля.

Предохранители и реле Ford Mondeo 1, 1992 — 1996

Большинство цепей питания электрооборудования американского седана, универсала и гидроборта защищены предохранителями. Мощные потребители тока подключаются через реле. Элементы защиты установлены на монтажных блоках, которые расположены под капотом и в салоне.

Информация на схемах актуальна для автомобилей Ford Mondeo (BNP, GBP) первого поколения 1992, 1993, 1994, 1995, 1996 годов выпуска.

В моторном отсеке

Он расположен с левой стороны моторного отсека, рядом с аккумулятором, под пластиковой крышкой.

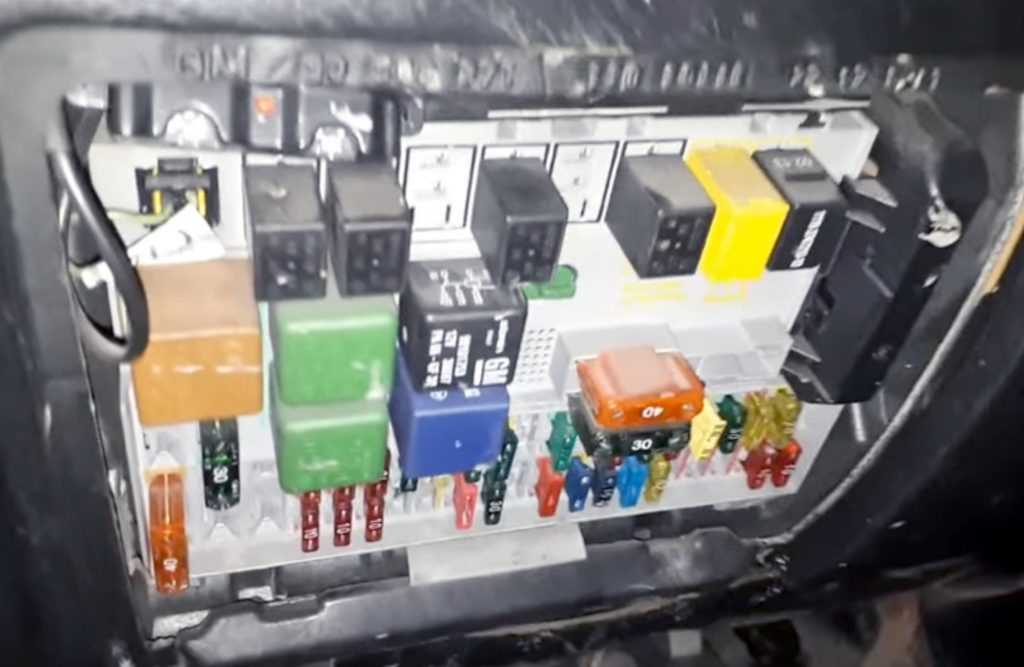

На фото пример исполнения.

№	Поток, а	Расшифровано
а	80	Электрическая схема основного питания бортовой сети
два	60	Двигатель вентилятора радиатора
3	60	Система ABS/TCS и дизельный двигатель при определенных условиях
4	двадцать	Включенный
5	тридцать	Обогрев лобового стекла (левая сторона)
6	тридцать	Обогрев лобового стекла (правая сторона)
7	тридцать	Тормозная система с АБС (антиблокировочная система АБС)
8	тридцать	Подогрев сидений, компрессор кондиционера
9	двадцать	Модуль EEC, электромагнитный клапан холодного пуска (дизель)
10	двадцать	Силовой замок
11	3	Память модуля зажигания EEC
12	пятнадцать	Звуковой сигнал и световая сигнализация
тринадцать	пятнадцать	Лямбда-зонд
14	пятнадцать	Электрический топливный насос (карбюраторный двигатель)
пятнадцать	10	Правый ближний свет
шестнадцать	10	Левый ближний свет
17	10	Правый дальний свет
18	10	Левый дальний свет
№	Назначение реле
R1	Светлый
R2	Вентилятор отопления
R3	Кондиционер (бензиновый двигатель)
R4	Реле времени обогрева лобового стекла
R5	Вентилятор радиатора (бензиновый двигатель)
R6	Начало
R7	Звуковой сигнал
R8	Электрический топливный насос (бензиновый двигатель)
R9	Луч
R10	Сделать высокий
R11	Модуль ECC или устройство холодного пуска дизеля

В салоне

Блок расположен со стороны водителя под панелью приборов.

Чтобы получить доступ к предохранителям, потяните кнопку 1 и снимите крышку.

Реле (основная коробка предохранителей в салоне)

Реле	Цвет	Защищаемая цепь
12	Белый	Внутреннее освещение, сигнализация открытых дверей и освещение колесных ниш
13	Желтый	Обогреватель заднего стекла
14	Желтый	Вентилятор отопителя
15	Зеленый	Стеклоочиститель лобового стекла
16	Черный	Зажигание

Реле Мондео

Выключатели автомобиля следует рассматривать отдельно. Переключатели отвечают за напряжение на нагруженные агрегаты и приборы. Без них выполнить подключение устройств было бы невозможно.

Реле кондиционера

Подача напряжения на аппаратную часть устройства выполняется от реле 3. Питание муфты компрессора кондиционера выполнено от вставки 4.

Реле вентилятора

Питание обдува радиатора происходит от выключателей 2 и 5, для высокой и низкой скорости вращения агрегата. В некоторых версиях авто, вставки монтируются отдельно – на левом крыле машины.

Реле стартера

Активируется от замка зажигания и последовательно через реле 6. Втягивающее устройство стартового механизма выполнено на машине стандартно и установлено в его корпусе.

Реле зарядки

Аналогично выполняется защита батареи от перезаряда. Релюшка цепляется возле АКБ и выполняет свои функции.

Блок Предохранителей Ford Explorer V 2010> БУ

Общая стоимость: 2 990 руб.

Если товар не соответствует описанию, вы можете вернуть товар, оплатив стоимость обратной пересылки, или оставить товар себе и договориться о компенсации с продавцом.

Доставка в срок

Гарантийные обязательства наступают с момента получения груза покупателем в транспортной компании.

• Возврат нового товара может быть осуществлен в течении 14 дней со дня покупки.
• Возврат товара бывшего в употреблении возможен в течении 5 дней со дня покупки.
• Технические жидкости (масла, антифризы, автохимия) – возврату и обмену не подлежат.
• Детали и части кузова, отрезанные по вашим размерам (отрезные детали) – возврату и обмену не подлежат.
• Технически сложный товар, электронное оборудование требующего программирования путем вмешательства специальным диагностическим оборудованием – возврату и обмену не подлежат.
• Уценённый товар имеющий признаки механического повреждения возврату и обмену не подлежит

Возврат товара осуществляется в подразделении, где он был приобретен и при выполнении следующих условий:

• соблюдение срока возврата;
• сохранение внешнего вида товара и упаковки;
• сохранение защитных пломб;
• сохранение маркировки;
• сохранение комплектности;

Если товар был оплачен наличными в магазине, деньги выплачиваются из кассы магазина в срок до 10 дней, на основании письменного заявления покупателя с указанием фамилии, имени, отчества и только при предъявлении документа, удостоверяющего личность (паспорта или документа, его заменяющего).

Если товар был оплачен банковской картой, возврат средств за товары или услуги, оплаченные банковской картой, производится только на карту клиента, оплатившего товар и осуществляется в срок до 30 дней.

Доставка по Санкт-Петербургу:

1. Если вы находитесь в Санкт-Петербурге – вы можете забрать заказ самостоятельно, в пунктах Outpost (выдачи товара).

2. Доставка курьером компании «Автобакс»

• Мы производим доставку своим транспортным отделом по указанному адресу заказчика, до подъезда дома или офиса.
• Доставка товара осуществляется в течении 24 часов после 100% оплаты заказа. Доставку заказа в точное время и дату предварительно согласовывайте с менеджером.
• Сумма заказа до 1000 рублей — Доставка 200 рублей *
• Сумма заказа свыше 1000 рублей — Доставка БЕСПЛАТНО *

* В пределах КАД, за пределы КАД – уточняйте у менеджера по телефону +7 (812) 309-80-08

Доставка в Москву и другие регионы производиться по средствам транспортных компаний, список которых можно уточнить у менеджера по телефону +7 (812) 309-80-08.

• Наличный расчёт

• Безналичный расчёт

• Банковской картой On-Line

• Электронные деньги

• Сотовые операторы и салоны связи

• Терминалы моментальной оплаты

Блок в салоне

Главный блок предохранителей и реле расположен под приборной панелью со стороны водителя и закрыт защитной крышкой. На обороте которого будет нанесена текущая схема.

Схема

Описание

1	Джемпер (подсветка номерного знака)
2	Реле звукового сигнала
3	Реле дальнего света фар
4	Реле электродвигателя заднего стеклоочистителя
5	Реле обогрева зеркал
6	Реле противотуманных фар
7	Реле заднего противотуманного света
восемь	Реле — переключатель указателя поворота
девять	Реле электродвигателя стеклоочистителя
10	Реле обогрева заднего стекла
одиннадцать	Реле электродвигателя вентилятора системы отопления (с кондиционером)
12	Реле электродвигателя вентилятора системы отопления (с кондиционером)
13	Реле кондиционера
14	Многофункциональный блок управления
F1	—
F2	30А Обогреватель / кондиционер
F3	40А Обогрев заднего стекла
F4	—
F5	—
F6	10A / 15A Регулятор угла наклона фар, правая фара — ближний свет
F7	10A Передний правый / задний правый габаритные огни
F8	10A RH дальний свет
F9	Омыватели фар 30А
F10	Зуммер 20А
F11	30А Центральный замок
F12	Противотуманная фара 20А
F13	—
F14	Стеклоочиститель 30А
F15	5А Внутренние лампы
F16	10А Задний противотуманный фонарь
F17	Электрические стеклоподъемники 30А
F18	Лампа подсветки номерного знака 10А
F19	Аудиосистема 10А
F20	Электрические стеклоподъемники 30А
F21	10А аудиосистема, центральный замок, сигнализация, клапан блокировки селектора АКПП а / м («П»)
F22	20A Кондиционер, аудиосистема, многофункциональный дисплей, мотор вентилятора охлаждения, сигнализация, индикаторы панели приборов
F23	Бронировать
F24	10A / 15A Левая фара — ближний свет, регулировка угла наклона фар
F25	10А Передний левый / задний левый фонарь
F26	Левая фара 10А — дальний свет
F27	Бронировать
F28	Подогреватель охлаждающей жидкости 20А (дизель)
F29	10A Зеркала с электроприводом, электрические стеклоподъемники, ближний свет, указатели поворота / аварийные огни, внутреннее освещение, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк на крыше
F30	Люк 30А
F31	5А Подсветка комбинации приборов
F32	Дневные ходовые огни 10А
F33	Электрический разъем прицепа 30А
F34	Аудиосистема с CD-чейнджером на 10 А
F35	10A Антиблокировочная тормозная система (ABS), система автоматической коробки передач, антипробуксовочная система (TCS)
F36	20A Кондиционер, обогрев сидений
F37	Прикуриватель 10А
F38	10A Кондиционер, круиз-контроль, многофункциональный дисплей, мотор вентилятора охлаждения, стоп-сигналы
F39	10А АКПП
F40	10A Кондиционер, электродвигатель вентилятора охлаждения
F41	10A Зеркала заднего вида с подогревом

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

№	Деловое свидание, встреча
R1	Отключение кондиционера при полностью открытой дроссельной заслонке
R2	Высокоскоростной режим вентилятора охлаждения двигателя
R3	Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

№	Расшифровка	Ток, А
Делает	Дополнительный отопитель (отопитель РТС)	80
FB	Передача инфекции	60
FC	Дополнительный отопитель (отопитель РТС) свечи накаливания (дизельный двигатель)	60
FD	Вентилятор охлаждения и кондиционер	40
FE	Светильники и общий электронный модуль (GEM)	60
FF	Включить	60
FG	Двигатель и светотехника	60
FH	Лобовое стекло с подогревом, АБС, ESP, лобовое стекло	60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает	Дополнительный отопитель 80А (отопитель РТС)
FB	Коробка передач 60А
FC	60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD	40A Вентилятор охлаждения и кондиционер
FE	60A Светильники и общий электронный модуль (GEM)
FF	Зажигание 60А
FG	60А Мотор и осветительные приборы
FH	Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD	Правый руль

№	А	Деловое свидание, встреча
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Осветительные приборы
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции
F5	ветры	АБС, ESP
F6	тридцать	АБС, ESP
F7	7,5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	ветры	Блок управления двигателем, катализатор
F14	тридцать	Стартер
F15	ветры	Бензонасос
F16	3	Блок управления двигателем (память)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21	—	Не используется
F22	7,5	Левый габаритный огонь
F23	7,5	Правые габаритные огни
F24	ветры	Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25	15	Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26	ветры	Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27	10	Звуковой сигнал (модуль электроники кузова (GEM))
15	Звуковой сигнал (модуль электроники кузова (GEM))
F28	3	Аккумулятор, генератор
F29	15	Легче
F30	15	Включить
F31	10	Выключатель
ветры	Разъем прицепа
F32	7,5	Зеркала с подогревом
F33	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34	ветры	Лука
F35	7,5	Сиденья с подогревом
F36	тридцать	Стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Модуль кузовной электроники (GEM (контакт 15))
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	тридцать	Лобовое стекло с подогревом
F43	тридцать	Лобовое стекло с подогревом
F44	3	Магнитола, диагностический разъем (клемма 75)
F45	15	Стоп-сигнал
F46	ветры	Передний дворник
F47	10	Задний стеклоочиститель
10	Передний дворник (высокая скорость)
F48	7,5	Фары заднего хода
F49	тридцать	Двигатель обогревателя
F50	ветры	Противотуманные огни
F51	15	Джек
F52	10	Левый дальний свет
F53	10	Правый дальний свет
F54	7,5	Разъем прицепа
F55	—	Не используется
F56	ветры	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Осветительные приборы
R2	Лобовое стекло с подогревом или Ближний свет
R3	Включить или Дневные ходовые огни
R4	Ближний свет или Включить
R5	Ослепительный или Стартер
R6	Бензонасос или Сложите зеркала
R7	Стартер или Лобовое стекло с подогревом
R8	Вентилятор или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система загрузки или Сложите зеркала
R11	Блок управления двигателем или Бензонасос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

№	Реле
R1	Кондиционирование воздуха
R2	Вентилятор
R3	Дополнительный отопитель (отопитель РТС) или Фары заднего хода
R4	Дополнительный отопитель (отопитель РТС)

Дополнительные реле (вне коробки предохранителей)

Реле	Цвет	Защищаемая цепь
18	Черный	Стеклоподъемник	Дверь водителя
19	Голубой	Выкл. управления скоростью	Кроншт. коробки предохранителей под панелью приборов
20	Голубой	Омыватели фар	Кронштейн блока лампочек
21	Оранжевый	Интервал стекпооч. заднего стекла	Кронштейн блока лампочек
22	Белый	Противот. фары (только левост. Упр.)	Кронштейн модуля интерфейса
23	Черный	Указатели поворота	Рупев. колонка
24	Белый	Противоуг. сигнализ. (слева)	Кроншт. замка двери
25	Белый	Противоуг. сигнализ. (справа)	Кроншт. замка двери
26	Черный	Обогреватели сидений	Кроншт. коробки предохранителей под панелью приборов
27	Выключение освещения панели приборов (Скандинавия)	Кроншт. коробки предохранителей под панелью приборов
30	Выключение освещения панели приборов (Скандинавия)	Кроншт. коробки предохранителей под панелью приборов
34	Система кондиционирования воздуха	Кроншт. коробки предохранителей под панелью приборов

Двигатели

В линейке силовых агрегатов всего два мотора: 4-литровый V6 (210 л.с.) и 4,6-литровый V8 (296 л.с.). Оба – бензиновые атмосферники. Версии с V6 более шумные, поскольку чтобы ехать на таком тяжелом автомобиле, приходится постоянно раскручивать двигатель. Впрочем, ни один из моторов ускорением не впечатляет.

Двигатели имеют привод ГРМ цепного типа, который нередко подводит 4-литровые агрегаты после 200-250 тыс. км. Чаще всего разрушаются натяжители, а в картере оказываются пластиковые фрагменты. Цепи расположены во фронтальной и в тыловой части, поэтому для их замены мотор приходится извлекать. Стоимость оригинального комплекта ГРМ – около 35 000 рублей, а суммарные затраты доходят до 100-120 тыс. рублей. Устанавливать лучше только оригинал, так как он гарантированно прослужит более 200 000 км, в отличие от аналогов, которые сдаются уже спустя 50 000 км.

Двигатель объемом 4,6 л после 300 000 км порой нуждается в замене изношенных распредвалов. Причина в недостатке смазки — результат износа фазовращателей и соленоидов (появляется стрекот). При своевременной замене последних проблем с распредвалами не возникает.

Почти все владельцы машин с V8 прошли через замену шпилек выпускного коллектора. Они вытягиваются и лопаются через 150-200 тыс. км. В таком случае в первые минуты после запуска холодного двигателя появляется характерный звук подсекания либо напоминающий скрип, скрежет или стук. Стоимость устранение дефекта зависит от места облома шпилек. Некоторые из них не извлечь без снятия двигателя. Это самый дорогой расклад стоимостью 30 000 рублей.

Радиатор (20 000 рублей) может потечь спустя 150-200 тыс. км. К этому времени сдается и термостат (от 1 500 рублей) в 4-литровых моторах. Чуть позже приходится менять топливный насос (от 7 000 рублей). А после 180-220 тыс. км разрушается шкив коленвала V-образных «шестерок» (от 15 000 рублей).

Нередко подводит и электропроводка – рассыхается изоляция, или сгнивает жила внутри. В результате, возникают ошибки, и нарушается работоспособность различных систем. Чаще всего проблема затрагивает MAF сенсор, лямбда-зонды, дроссельную заслонку, коробку передач, раздатку и муфту вентилятора. Стоит отметить, что муфта нередко отказывает и из-за разрушения подшипников. Стоимость новой оригинальной муфты вентилятора – от 30 000 рублей.

Плавкие предохранители и реле

Центральная распределительная коробка расположена со стороны водителя, слева под панелью приборов. Предохраняемые цепи обозначены символами на внутренней стороне крышки.

Откройте крышку, чтобы проверить или заменить предохранитель.

Сгоревшие предохранители определяются по обрыву на проводе. Все предохранители вставляются нажатием.

Внимание! Выключите зажигание и все электрооборудование, прежде чем заменить предохранитель или реле. Сгоревший предохранитель заменяйте новым, рассчитанным на тот же ток

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Кузов и салон

Кузовное железо к коррозии не склонно. Тем не менее, на самых старых экземплярах появляются «жучки» внизу дверей и в районе задних колесных арок. Стоит отметить, что крылья и капот выполнены из алюминия.

При поиске Explorer следует обратить внимание на номер, выбитый на раме – расположен в районе правой передней двери. Если он не защищен, то, скорее всего, ржавчина уже начала его атаковать

Со временем оплавляется остекление задних фонарей. Причем недуг поражает исключительно «европейские» версии. Оптика «американских» машин чувствует себя прекрасно.

Через 150-200 тыс. км закисает механизм привода заднего стеклоочистителя. Его достаточно разобрать, прочистить и смазать.

После 100-150 тыс. км перегорает подсветка приборного щитка. В сервисе за работу попросят 2-3 тыс. рублей.  Если же перегорит подсветка магнитолы, то ремонт окажется сложнее – необходима перепайка резисторов на плате.

Схема предохранителей и реле Iveco Daily V (2011–2014)

SCM

№
Функция
А

F01
Пневматические подвески
40

F02
Включатель зажигания
30

F03
Климат-контроль в кабине, вентиляторы и охлаждение двигателя, дополнительный обогреватель
40

F04
Система торможения (клапаны)
30

F05
Пневматические подвески
40

F06
Питание SCM1/A. SCM1/B, SCM2
40

F07
Реле Т7 (30-87) для защиты от разрядки от включателя зажигания
40

F08
Реле T8 (30-87) для топливного насоса
15

F09
Автоматическая трансмиссия
30

F10
Реле Т64 (30-87) для подогрева внешних зеркал и лобового стекла
15

F11
EDC FIA (первичные нагрузки) от основного реле инжекторов (CNG)
15

F14
Основное реле T9 для автоматической трансмиссии (86)
10

F15
Реле Т2 (30-87) для насоса охлаждения BOSCH
10

F16

Прикуриватель от реле Т7
15

F17
EDC FIA (вторичные нагрузки) от основного реле
10

F17
Smart Drive Unit (CNG)
15

F18
Блокировка заднего дифференциала
30

F19
Реле Т7 (30-87) для звукового сигнала
7.5

F20
13-полюсный разъем
10

F21
Реле Т14 (30) для цилиндра электромагнитных клапанов (CNG)
7.5

F22
EDC FIA и F1C (вторичные нагрузки) от основного реле
20

F22
Перепускной клапан (CNG). зонды лямбда (CNG),
15

F23
Реле Т19 (30-87) для стеклоочистителей
30

F24
Электроразъем от Т7
15

F30
Реле ТЗ (30-87) для боковых световых индикаторов
7,5

F81
Автоматическая трансмиссия
30

F82
Бортовой компьютер
70

F83
Реле Т30 (30-87) для вентиляторов подогрева внутри кабины
40

F84
Реле Т5 и Т14 для цилиндров электромагнитных клапанов муфты (Baruffaldi)
7,5

F84
Питание электромагнитного клапана баллона
15

F85
Реле Т31 (30-87) для подогревателя масляного фильтра и фильтра осадка
30

F87
Блок EDC, автоматическая трансмиссия
5

F87
5SF, автоматическая трансмиссия
5

№
Реле
А

Т01
Насос охлаждения BOSCH
20

Т02
Электромагнитная муфта Baruffaldi от тройника (CNG)
20

Т03
Лампочки габаритных огней
30

Т05
1-ая скорость электромагнитной муфты Baruffaldi
30

Т06
Звуковой сигнал
20

Т07
Защита от разрядки от включателя зажигания
50

Т08
Топливный насос
20

Т09
Основное реле
30

Т10
Предотвращение запуска двигателя
30

Т14
1-ая скорость электромагнитной муфты Baruffaldi
20

Т14
Цилиндр электромагнитного клапана (CNG)
20

Т17
1-ая или 2-ая скорость стеклоочистителей
10/20

Т19
Включение стеклоочистителей
10/20

Т20
Диагностика с помощью станции MODUS
20

Т30
Вентиляторы обогрева кабины
50

Т31
Подогреватель масляного фильтра и фильтра осадка
30

SCM1/A

№
Функция
А

F60
Дополнительный климат-контроль
30

F61
Реле Т51(30-87) для компрессора кондиционера
7,5

F62
Реле T52 (30-87) для правого обогреваемого заднего окна
10

F63
Для левого обогреваемого заднего окна, обогревателя и реле Т56 (86) для компрессора
10

F64
Датчик IBS для функции Start & Stop
54

F65
Реле Т7 (30-87) для подогреваемых сидений
20

№
Реле
А

T49
Функция Start & Stop
30

Т50
Не используется
—

Т51
Включение компрессора от климат-контроля
20

Т52
Обогреваемые задние окна
20

SCM1/B

№
Функция
А

F66
Реле Т54 (30-87) для омывателей фар
15

F67
Не используется
—

F68
Не используется
—

F69
Опция 4448 для шины
15

F77
Не используется
—

F78
Не используется
—

№
Реле
А

Т53
Обогреватель
20

Т54
Омыватели фар
20

Т55
Отбор мощности
10/20

Т56
Включение стоп-сигналов с включенным замедлителем TELMA
10/20

SCM2

№
Функция
А

Т63
Не используется
—

Схема предохранителей и реле ford transit (2000-2006)

Данное руководство на русском языке, содержит общие сведения об устройстве электрического оборудования автомобилей Форд Транзит и их модификации, рекомендации по техническому обслуживанию, ремонту электронной части авто, рулевого управления, систем внутреннего и внешнего освещения и различных электрических элементов кузова. В данной статье показана вторая половина электросхем Форд Транзит, начало смотрите тут.

Схема антиблокировочной системы тормозов Форд Транзит

Схема электроники наружного зеркала авто

Стеклоочиститель и система омывания Форд Транзит

Стеклоочиститель и система омывания с задней подъёмной дверью

Наружное освещение, фары, дальний свет фар Форд Транзит

Ближний свет фар

Регулировка угла наклона фар автомобиля

Схема противотуманных фар Форд Транзит

Подсветка номерного знака — подключение

Схема фонарей заднего хода авто

фонари сигнала торможения, электросхема

Как читать электросхемы — пример расшифровки обозначений
