Блок предохранителей шевроле нива. подробное описание

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Блок предохранителей Шевроле Нива выпущенных до 2009 года

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.

Расшифровка реле

1 . Не используется2 . Реле электродвигателя очистителя ветрового стекла3 . Реле-прерыватель указателей поворотов и аварийной сигнализации4 . Реле ближнего света фар5 . Реле дальнего света фар6 . Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)7 . Реле обогрева стекла двери багажника8 . РезервДополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка1 . Реле стеклоподъёмников2 . Реле противотуманных фонарей3 . Реле звукового сигнала либо обогрева сидений4 . Реле привода наружных зеркал (опционально)

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Схема на Нива Шевроле

Требуется точно знать, где расположено реле стартера. Для этой цели рекомендуется изучить схему расположения всех предохранителей. Новый элемент, который устанавливается в ходе ремонта, должен иметь ту же маркировку по току.

Для автомобилей до 2009

Значения, которые указываются:

• К1 – элемент для контроля работы всех установленных ламп;
• К2 – отвечает за очистку в автоматическом режиме ветрового стекла;
• К3 – поворотники и «аварийка»;
• К4 – ближнее освещение от фар;
• К5 – требует внимания дальний свет;
• К6 – контакты выключателя зажигания;
• К7- обогрев стекла, расположенного в багажном отделение.

К8 является резервом (дополнительный).

Для выпущенных после 2009

Значения актуальные для моделей, чей год выпуска 2010, 2011,2012. В этот период входит также 2013 (символ также остается К): 1 – ветровое стекло, 2 –элемент прерывателей поворотников, аварийная сигнализация, 3 – ближний свет, 4 – дальний свет фар. Предохранитель под номером 5 –этот сигнал оповещает об обогреве стекла двери багажного отсека, и о состоянии вентилятора. Следующий сигнал 6 – контакты выключателя зажигания, 7- обогрев стекла, расположенного в багажном отделение.

Предохранитель под номером 8 также является резервным.

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

Реле

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Как обнаружить неисправный элемент

Если не работают различные элементы в авто, то в первую очередь начинаем искать предохранитель, который отвечает за данное устройство. Это можно легко сделать если опереться на предоставленную информацию выше, и достаем его из его посадочного места, это можно сделать пинцетом.

После извлечения производим визуальный осмотр внешнего вида, если наружных дефектов нет, то прибегаем к использованию тестера, переводим его в режим прозвана, а щупы следует накинуть на концы предохранителя. Если элемент неисправный будет тишина, если в норме, то тестер начнет издавать звуки. После того как неисправный предохранитель найден его следует заменить, на новый рассчитанный на необходимую величину тока. Как видите процедура по обнаружению и замене перегоревших элементов не сложная процедура, и можно произвести ее самостоятельно.

«>

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Блок предохранителей и реле Chevrolet Niva с 2002 по 2014 года

Блок предохранителей и реле расположен в салоне автомобиля, слева от рулевой колонки.

Схема расположения предохранителей и реле в блоке Шевроле Нива.

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шевроле нива

Реле монтажного блока в салоне автомобиля

Снизу монтажного блока расположены реле

1. реле противоту­манных фар;
2. реле стеклоподъемни­ков;
3. реле обогрева сидений;
4. реле звукового сигнала;
5. реле стартера

Расположение реле и предохранителей в блоке нива шевроле

1. дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения);
2. предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора;
3. предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса;
4. предохранитель (15А), защищающий цепь постоян­ного питания контроллера;
5. реле правого электровентилятора;
6. реле левого электровентилятора;
7. реле электробензонасоса;
8. главное реле;
9. предохранитель (50А), защищаю­щий цепи левого электровентилятора;
10. предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле;
11. контроллер

Процесс снятия и замены блока

Итак, у вас потёк радиатор печки, чтобы удостовериться в этом и не заниматься “мартышкиным трудом” трогаем со стороны переднего пассажира патрубки радиатора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то вероятнее всего потёк радиатор.

https://www.youtube.com/watch?v=https:accounts.google.comServiceLogin

Сливаем антифриз. Чтоб вышло как можно больше подуйте в расширительный бачок.

Сразу скажу что нужно снимать торпедо, если не хотите попасть на заправку кондея, хотя судя по догадкам и в том случае придётся снимать торпедо.

А еще интересно: Нива 2121, Нива 2131 и Нива Шевроле. Сравним?

Первым делом снимаем бардачок, снимается легко, проблем не должно возникнуть.

Откручиваем центральную консоль вместе с магнитолой. Тут тоже ничего сложного.

Далее начинаем разбирать декоративную облицовку

торпедо, попутно скидывая приборную панель и подрулевой кожух с переключателями.Вытаскиваем воздуховод, который находится за приборной панелью. Тут помучаться вам придётся с тросиками. Почему нельзя снять торпедо целиком? — спросите вы. Вот этот болт вам не даст.

К новому устройству соединительная пластина должна быть навинчена. Затем вставьте двигатель на место и поверните его влево.

Установите вентилятор с двигателем, повернув его, как показано на рисунке.

Когда он находится в гнезде, он должен быть остановлен, предотвращая проворачивание во время работы.

Мы закрепляем вентилятор, подключаем провода, резиновый шланг и проверяем работоспособность.

Шевроле Нива ремонт заслонки печки

Нива шевроле замена регулятора печки и подсветки за 5 мин

Нива шевроле печка дует холодным воздухом

Нива шевроле Шайтан цыклон в ноги , доработка!

Замена резистора печки на Нива шевроле. Replacement of the heater resistor

https://www.youtube.com/watch?v=ytdevru

Как без мата поменять печку на ниве шевроле? с кондиционером.

замена тросика печки своими руками

РЕМОНТ РЕЛЕ ОТОПИТЕЛЯ, НЕ ВКЛЮЧАЕТСЯ ПЕЧКА

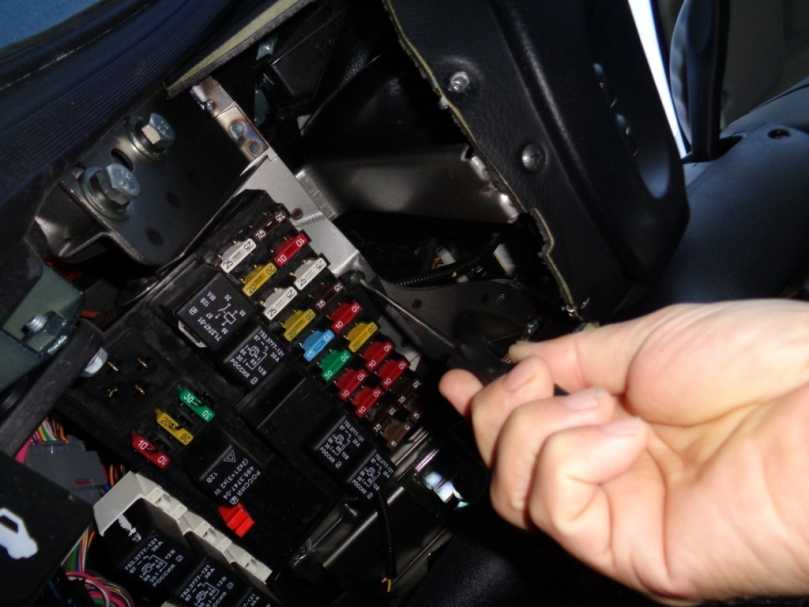

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

1. Открыть крышку блока.
2. Найти вышедшую из строя вставку.
3. Взять ее пинцетом и вытащить из гнезда.
4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Замена предохранителей и реле

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой.

Это может привести к повреждению электрических приборов и даже к пожару.

Выверните два винта крепления крышки блока предохранителей.

Берем за край и опускаем крышку монтажного блока

Чтобы был лучший подход вынимаем крышку из двух фиксаторов

Фиксаторы с резинками, могут остаться на кронштейне, а могут выйти вместе с крышкой

с помощью пластмассового пинцета, находящегося в блоке, вынимаем предохранитель

Для замены реле выньте его из блока предохранителей и реле.

Устанавливайте новые предохранители и реле в порядке, обратном снятию

Снятие и установка блока предохранителей и реле

Выверните два винта и снимите крышку блока предохранителей и реле.

Выверните винты крепления блока.

Отведите блок вниз таким образом, чтобы получить доступ к колодкам

Отсоедините колодки с проводами, предварительно промаркировав проводов.

Подденьте отверткой и снимите колодку дополнительного разгрузочного реле с блока.

Снимите блок предохранителей и реле с автомобиля.

Устанавливайте блок предохранителей и реле в порядке, обратном снятию

Снятие монтажного блока автомобиля выпуска с 2009 года

Снимаем крышку блока предохранителей, как описано выше



Крестовой отверткой откручиваем саморез крепления монтажного блока

Выводим держатель блока «Б» из кронштейна «А»

Отсоединяем от монтажного блока пять колодок жгута проводов панели приборов



Отжимаем отверткой фиксатор колодки выносного реле

И сдвигаем с направляющих блока колодки в сборе с реле

Также снимаем остальные колодки с выносными реле



Снимаем монтажный блок

Устанавливаем монтажный блок в обратном порядке

Блок реле и предохранителей системы впрыска

Блок реле и предохранителей системы впрыска расположен под панелью приборов в районе ног пассажира.

Не допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.

Предохранители электровентиляторов системы охлаждения

Предохранители электровентиляторов системы охлаждения находятся в блоке предохранителей и реле системы впрыска.

Для замены предохранителей снимите крышку блока предохранителей.

Выньте левый предохранитель

Выньте правый предохранитель.

Осмотрите и замените перегоревшие предохранители.

С 2015 года выпуска предохранители и реле системы управления двигателем находятся за монтажным блоком под панелью приборов.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой. Это может привести к повреждению электрических приборов и даже к пожару.

Конечно здесь приведены различные модели крепления монтажных блоков данного автомобиля.

Нужно учитывать, что каждый год автомобиль комплектуется по разному. И расположение реле и предохранителей может не совпадать.

Обычно на крышках монтажных блоков есть пояснительная записка о расположении предохранителей и реле.

Блок предохранителей АБС

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Устройство.

На данный момент большинство современных автомобилей уже не оборудуют свои автомобили прикуривателем. Они заменены стандартными USB разъемами, позволяющими подключать и заряжать различные устройства. В Шевроле Нива разъем представляет собой металлический цилиндрический корпус, с подключенным минусовым проводом, а в основании четыре лепестка, имеющие положительный заряд. Подключенный в гнездо прибор замыкает контакты и потребляет энергию от бортовой сети.

Для защиты гнезда используется два предохранителя. Один из нах расположен на самой розетке и представляет собой обычный плавкий предохранитель. Очень многие не подозревают о его наличии, тем не менее он наиболее чаще выходит из строя. Другой предохранитель прикуривателя Шевроле Нива расположен в монтажном блоке. На схеме он обозначен под индексом F6. Помимо этого, он обеспечивает защиту цепи звукового сигнала. В некоторых случаях устанавливался отдельный блок на 15 ампер, размещающийся в резервном слоте.

Причины неисправности

Первое, на что вы должны обратить внимание, когда система не работает, на состояние предохранителей, расположенных под передней панелью, со стороны пассажира, в специальном монтажном блоке. Операция охлаждения выполняется парой предохранителей, если правый не срабатывает, то оба вентилятора прекращают работу, и если левый предохранитель горит, один элемент может продолжить работу

Читайте так же

Кроме того, в монтажном блоке имеется три реле, которые отвечают за работу вентиляторов с разной скоростью. И если реле, ответственное за работу на низких скоростях, сгорает, тогда система охлаждения работает правильно только на высокой скорости, а при низкой скорости двигатель начинает нагреваться. Питание к реле подается через специальный предохранитель, который также может выйти из строя, что приведет к сбою системы.

https://youtube.com/watch?v=h0PieAXprnY
