Где находятся предохранители на мицубиси асх

Где находится предохранитель

При выходе прикуривателя из-строя в первую очередь проверяют эту деталь. Установочный блок в Мицубиси находится в левой части рулевой колонки. Здесь же расположено место для хранения мелких предметов.

Как проверить

Чтобы вынуть и осмотреть деталь, открывают крышку бардачка. На задней стенке ящика находится пинцет, облегчающую процесс удаления предохранителей, а также 2 запасных детали на 20 и 30 А. Осматривают элемент номер 22, отвечающий за работу автоприкуривателя. При наличии признаков перегорания выполняют замену.

Замена

Если не работает прикуриватель Lancer 10, устанавливают новый предохранитель. Нельзя заменять деталь проволокой, монетой, металлической пластиной. Запрещено устанавливать элементы номиналом более 15 А — это становится причиной короткого замыкания и пожара.

Технические характеристики Mitsubishi ASX поколения I рестайлинг 1

универсал 5-дв.

Внедорожник

  • ширина 1 770мм
  • длина 4 295мм
  • высота 1 625мм
  • клиренс 195мм
  • мест 5
Двигатель Название Топливо Привод Расход До сотни Макс. скорость
1.6 MT (117 л.с.) Inform АИ-95 Передний 5 / 8 11,4 с 195 км/ч
1.6 MT (117 л.с.) Invite АИ-95 Передний 5 / 8 11,4 с 195 км/ч
1.6 MT (117 л.с.) Intense АИ-95 Передний 5 / 8 11,4 с 195 км/ч
1.8 CVT (140 л.с.) Invite АИ-95 Передний 6,4 / 9,8 13,1 с 186 км/ч
1.8 CVT (140 л.с.) Intense АИ-95 Передний 6,4 / 9,8 13,1 с 186 км/ч
1.8 CVT (140 л.с.) Instyle АИ-95 Передний 6,4 / 9,8 13,1 с 186 км/ч
2.0 CVT (150 л.с.) Invite АИ-92 Полный 6,8 / 10,5 11,9 с 188 км/ч
2.0 CVT (150 л.с.) Intense АИ-92 Полный 6,8 / 10,5 11,9 с 188 км/ч
2.0 CVT (150 л.с.) Instyle АИ-92 Полный 6,8 / 10,5 11,9 с 188 км/ч
2.0 CVT (150 л.с.) Ultimate АИ-92 Полный 6,8 / 10,5 11,9 с 188 км/ч
2.0 CVT (150 л.с.) Exclusive АИ-92 Полный 6,8 / 10,5 11,9 с 188 км/ч

Ищите отзывы о Mitsubishi ASX? Посмотреть отзывы о Mitsubishi ASX

Предохранители mitsubishi asx. Схема расположения предохранителей в монтажных блоках, а также их расшифровка для автомобилей Mitsubishi ASX.

Замена предохранителей Mitsubishi ASX | Издательство Монолит

6. Замена предохранителей

Расположение блока предохранителей

Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки, основные электрические цепи снабжены предохранителями. Блоки предохранителей установлены в салоне и в моторном отеке.

Блок предохранителей в салоне

Блок предохранителей в салоне расположен за крышкой блока предохранителей перед водительским сиденьем, в месте, изображенном на рисунке.

1. Откройте крышку блока предохранителей и извлеките ее, потянув на себя.

2. Чтобы установить крышку блока предохранителей, совместите выступы (А) крышки с прижимными упорами (В) на панели приборов и нажмите на крышку.

Блок предохранителей в моторном отсеке

В моторном отсеке блок предохранителей расположен в месте, указанном на рисунке.

Номинальный ток предохранителей

Номинальный ток предохранителей и защищаемые ими цепи указаны с обратной стороны крышки блока предохранителей в салоне и в моторном отсеке.

Таблица расположения предохранителей в блоке, находящемся в салоне

В приведенной выше таблице указаны основные цепи, защищаемые каждым предохранителем.

Таблица расположения предохранителей в блоке, находящемся в моторном отсеке

В блоке предохранителей отсутствуют запасные предохранители, рассчитанные на номинальный ток 7,5 А, 25 А и 30 А. Если один из предохранителей указанных номиналов перегорит, их можно заменить следующими:

с номиналом 7,5 А — запасным предохранителем с номиналом 10 А;

с номиналом 25 А — запасным предохранителем с номиналом 20 А;

с номиналом 30 А — предохранителем с номиналом 30 А из цепи усилителя аудиосистемы.

После установки запасных предохранителей при первой же возможности замените их предохранителями требуемого номинала.

Цветовая маркировка предохранителей

Номинальный ток Цвет
7,5 А Коричневый
10 А Красный
15 А Синий
20 А Желтый
25 А Бесцветный (белый)
30 А Зеленый (предохранитель/розовый (плавкая вставка)
40 А Зеленый (плавкая вставка)

Замена предохранителей

1. Перед заменой предохранителя отключите соответствующую электрическую цепь и переведите ключ в замке зажигания в положение LOCK или включите режим работы OFF.

2. Извлеките из блока предохранителей в моторном отсеке съемник предохранителей (А).

3. Сверяясь с таблицей номинальных токов предохранителей, проверьте состояние предохранителя, относящегося к неисправной цепи.

4. Специальным съемником установите новый предохранитель, рассчитанный на тот же номинальный ток, на место перегоревшего. Убедитесь, что предохранитель установлен на то же место.

6

monolith.in.ua

Легко найти предохранитель для освещения номерного знака вашего Mitsubishi Asx

Помогая вам инструкция по эксплуатации вашего автомобиля, найдите блок предохранителей, который собирает все автомобильные предохранители. Как правило, для Mitsubishi Asx доступны три варианта.

  • Посмотри на водительскую сторону, слева над твоими ногами
  • второй вариант под капотом возле АКБ.
  • Третий вариант, под перчаточным ящиком, сняв пластиковую крышку, защищающую предохранители.

Всегда благодаря этому инструкции по использованию, найдите предохранитель, управляющий пластиной лампочки который больше не работает. Вы найдетеПеречень предохранителей для вашего Mitsubishi Asx и их соответствие в конце руководства по эксплуатации вашего автомобиля.

Как определить предохранитель регистрационной лампы на вашем Mitsubishi Asx

Afin дотянуться до предохранителя, соответствующего свету номерного знака вашего Mitsubishi Asx, вы должны использовать схему предохранителей. Схема предохранителей позволит вам найти место каждого предохранителя с его точным назначением. Таким образом, это поможет вам разделить различные предохранители вашего Mitsubishi Asx с их разными функциями.

Его можно найти в журнале обслуживания вашего Mitsubishi Asx. Если у тебя его нет, посмотри Интернет-диаграмма, характерная для вашего Mitsubishi Asx.

Предохранитель позволит чтобы избежать перегрева слишком много проводов в случае короткого замыкания. Таким образом, в случае перегрева это будет щит, который предотвратит потенциальную вспышку пожара. С того момента, как все было проверено (проводка, лампочки и т. Д.), Необходимо проверить состояние предохранителей вашего Mitsubishi Asx.

Поэтому, когда вы его определили, его необходимо изменить.

Замените предохранитель подсветки номерного знака вашего Mitsubishi Asx

Сначала выключите зажигание вашего Mitsubishi Asx., затем извлеките предохранитель из гнезда, осторожно потянув его вверх пальцами или небольшими подходящими плоскогубцами, не затягивая

Обратите внимание, что нить накала в верхней части предохранителя не должна обрезаться.Если предохранитель вышел из строя (вы увидите это в черный цвет или с обрезанной нитью), вы должны заменить его на Предохранитель идентичная сила тока. На нем написана эта характеристика: вы прочитаете число, за которым следует буква «А»

После установки нового предохранителя на ваш Mitsubishi Asx проверьте неисправную лампочку: если он включается и остается включенным, проблема для вашего Mitsubishi Asx решена! Если, однако, он не загорается, проверьте состояние нового предохранителя на месте.

Если он не двинулся с места, значит, неудача пришла откуда-то еще. Если, однако, этот предохранитель снова гриль, это означает, что есть короткое замыкание где-то на вашем Mitsubishi Asx. В этом случае мы советуем вам пойти к механику, чтобы он провел тщательное обследование.

Чтобы поддержать вас в вашем процессе, мы также написали статью, посвященную предохранителям и их обращению с Mitsubishi Asx, это, безусловно, может вам помочь:

– – Где блок предохранителей на Mitsubishi Asx

Предохранители УАЗ Патриот

737 Google+

Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.

Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.

Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.

На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.

При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».

Предохранители УАЗ Патриот в салоне до 2007 г

Обозначение Сила тока. A Защищаемые цепи
FI 5 Габаритный огонь левый
F2 5 Габаритный огонь правый
F3 7,5 Ближний свет фар правый
F4 7,5 Ближний свет фар левый
F5 10 Дальний свет фар правый
F6 10 Дальний свет фар левый
F7 7,5 Противотуманный огонь
F8 20 Блокировка дверей
F9 10 Аварийная сигнализация
F10 10 Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11 30 Стеклоподъемники
F12 20 Прикуриватель, обогрев сидений
F13 20 Звуковой сигнал
F14 20 Обогрев стекла двери задка, наружных зеркал,МУС
F15 20 Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16 10 Противотуманная фара правая
F17 10 Противотуманная фара левая
F18 25 Отопитель
F19 7,5 Выключатель сигнала торможения, плафоны освещения
F20 5 Управление зеркалами
F21 10 Компрессор кондиционера
F22 15 Штепсельные розетки

предохранители кондиционера патриот

Предохранители УАЗ Патриот до 2011 г

предохранители под капотом уаз патриот

блок предохранителей после 2011г.

предохранители салона патриот до 2011г

Цепи, защищаемые плавкими предохранителями
Обозначение Сила тока, А Защищаемые цепи
Предохранители в салоне автомобиля
F1 5 Освещение выключателей и органов управления, габаритные огни левого борта
F2 7,5 Ближний свет правой фары
F3 10 Дальний свет правой фары
F4 10 Правая противотуманная фара
F5 30 Система электростеклоподъемников дверей, электропривод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы, электропривод зеркал
F8 20 Обогрева заднего стекла, наружных зеркал, МУС
F9 20 Очистители и смыватели стекол, дополнительный отопитель салона
F10 20 Прикуриватель
F11 5 Габаритные огни правого борта, освещение номерного знака
F12 7,5 Ближний свет левой фары
F13 10 Дальний свет левой фары и сигнализатор датьнего света фар
F14 10 Девая противотуманная фара
F15 20 Система электроблокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворота
F17 7,5 Плафоны освещения, выключатель сигнала торможения
F18 25 Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19 10 Комбинация приборов, выключатель света заднего хода
F20 7,5 Задние противотуманные огни
F2I-23 10; 20; 30 Запасные предохранители
Предохранителей под капотом
F1 30 Силовая цепь реле вентилятора
F2 25 Антиблокировочная система (АБС)
F3 5 Приборы
F4 10 Силовая цепь реле электробензонасоса
F5 20 Силовая цепь реле стартера
F6 30 Силовая цепь реле вентилятора
F7 20 Силовая цепь реле КМПСУД
F8 10 Антиблокировочная система (АБС)
F9 80 (90) Питание монтажного блока
F10 40 Антиблокировочная система (АБС)
Предохранители кондиционера
F1 7,5 Муфта компрессора кондиционера
F2, F3 30 Вентилятор 1, вентилятор 2

Не работает прикуриватель на Лансер 9, 10: как снять и заменить

Для современных автолюбителей это устройство обладает гораздо большим функционалом, чем следует из названия. Ведь в гнездо прикуривателя подключают множество устройств. Самые распространенные:

  • зарядное устройство или павербанк для мобильных телефонов, планшетов или прочих электронных девайсов;
  • навигатор, указывающий путь через городские пробки;
  • видеорегистратор, фиксирующий дорожную обстановку;
  • вентилятор;
  • компрессор для подкачки колес.

Поэтому, когда прикуриватель Лансер 9 перестает работать и требуется его замена, это неприятное известие. Совершить ремонт своими руками несложно. О том, как выяснить причину неисправности, проверить слабые места, починить устройство, можно узнать из данного материала.

Почему не работает прикуриватель Лансер 9

Прибор находится на передней панели авто. Принцип работы прикуривателя Мицубиси прост. Внутри металлического патрона находится нихромовая нить, которая разогревается при замыкании контактов. При нажатии на кнопку прикуривателя автоматом происходит замыкание контактов, и спираль начинает разогреваться. По достижению максимальной температуры термореле дает команду на отщелкивание патрона.

Со временем устройство может поломаться, срабатывает предохранитель. Прикуриватель Мицубиси модели 10 или 9 не работает из-за разных причин. Основные источники неисправности.

  1. Перегоревший предохранитель. Специально для безопасности сети предусмотрено наличие предохраняющего элемента, перегорающего при превышении силы тока 15 ампер. Если в гнездо прикуривателя подключается один или несколько мощных приборов, то показатель силы тока превышает сопротивление предохранителя, из-за чего он перегорает. Решается это заменой элемента на новый.
  2. Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы. Ремонтировать такой прибор просто – достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта.
  3. Обрыв провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи. Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю.
  4. Перегоревшая лампочка подсветки. Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом. При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто. Он отвечает за подсветку прибора.

Предохранитель прикуривателя Митсубиси Лансер 9

При выходе прибора из строя следует проверить именно этот элемент. Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.

  1. Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок.
  2. На задней крышке ящика расположен пинцет для того, чтобы удобнее вытаскивать предохранители, а также два запасных элемента номиналом 20/30 ампер.
  3. Нас интересует элемент за номером 22 (см. фото). Именно он отвечает за прикуриватель автомобиля.
  4. Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек. Не подходят предохранители с номиналом больше, чем 15 ампер. Это может привести к короткому замыканию или пожару.

Общие причины

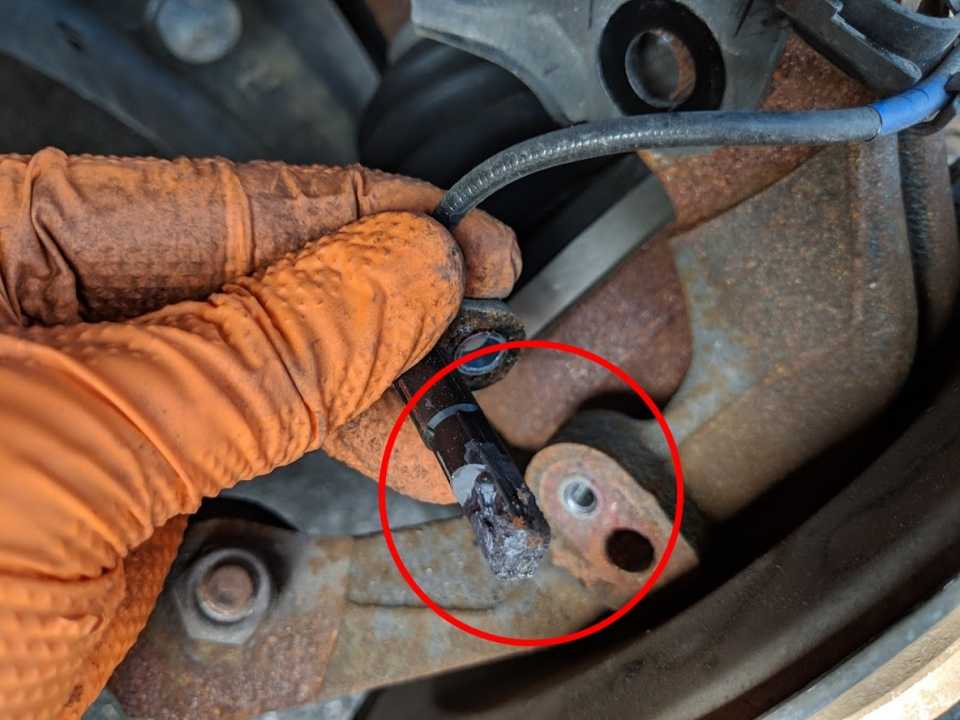

Датчик скорости вращения колеса

Распространенная проблема, которая вызывает свет Mitsubishi ABS. Менее чем за 30 минут вы можете снять датчик ABS и почистить его. Проблема в том, что, не читая коды неисправностей, вы узнаете, какой датчик ABS загрязнен.

Прочтите коды неисправностей со сканером Mitsubishi, чтобы выяснить, какой датчик является причиной проблемы. Если у вас нет сканера, вам придется удалить все датчики и почистить их. Следуйте этому руководству, чтобы узнать, как заменить его, если вы считаете, что оно неисправно.

Перегорел предохранитель АБС или неисправное реле АБС

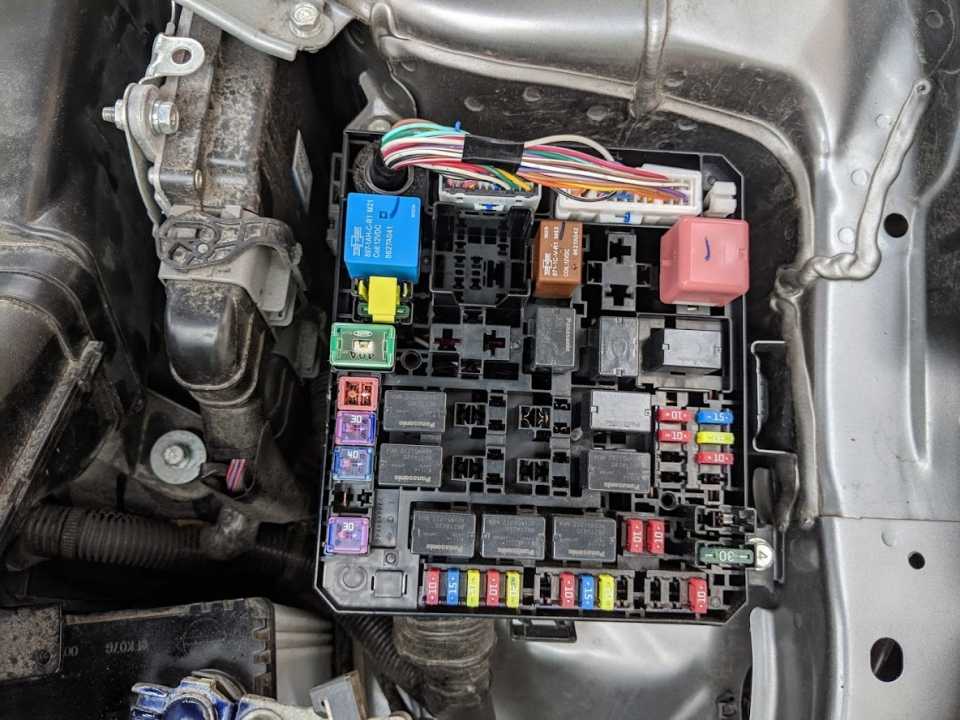

Проверьте предохранитель АБС в блоке главных предохранителей в моторном отсеке. Если плавкий предохранитель АБС продолжает гореть, это указывает на проблему с насосом АБС. Замените реле ABS или замените его на работающее.

Другие возможные проблемы

  • низкий уровень тормозной жидкости,
  • Датчик угла поворота рулевого колеса неисправен или нуждается в повторной калибровке
  • неисправен выключатель стоп-сигнала,
  • низкое напряжение батареи,
  • плохое заземление.

Ремонт предохранителя прикуривателя в автомобиле Mitsubishi Lancer 9

Всем доброго времени суток! Случилось у меня небольшая неприятность, перестал работать прикуриватель. Двух годовалый сынишка сунул монетку номиналом в 1 рубль, которая в аккурат подходит по диаметру. Ну ясное дело первым делом глядим предохранитель, но к моему сожалению он был цел. И честно говоря волосы на голове зашевелились при одной только мысли, что где-то в косе мог выгореть провод и Бог его знает что еще. Долго утюжил форумы по лансеру, но к сожалению ни чего конкретного не нашел. Ребята говорили, что есть какая-то плавкая часть до предохранителя и надо искать.

и я начал поиски Все несколько раз перещупал, перевтыкал, подергал, пока не взял в руки тестер и пошел по проводу так сказать от корней. На предохранителе все есть, в колодке все есть, провод весь просмотрел, визуально цел и даже нет признаков что он где-то выгорел. А в прикуривателе напруги нет. Стал прокалывать щупом провод, чтобы до копаться до истины. И таки нашел!

Вот она плавкая часть про которую мне говорили, но ни кто не мог показать.

Визуально признаков разрыва не было, пока не поддел отверткой. Старый плавкий элемент успешно удален… Что же дальше? Многие советовали просто соединить проводом и не заморачиваться! Вроде как есть у тебя предохранитель, что еще тебе надо! Но я решил перестраховаться, купил от тазика выносной предохранитель (такие в сигнализациях используются) — самый простой и дешевый вариант.

Вот так он выглядит в бороде.

Легким движением руки все легко меняется. Поставил в него 10 А. Меняется просто — вынул пепельницу и вот он красавик. Надеюсь опыт этот кому-нибудь пригодится. Всем удачи!

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины

Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Ремонт предохранителя прикуривателя Мицубиси A SX

Приветствую! Сразу скажу, что за такой мелочью в сервисный машину наверное, только немец погонит. Мы же решаем подобные проблемы сами.

Тебе понадобятся отвертки, пинцет, паяльник, х/б перчатки и пинцет.
Далее по списку:
1.Открываешь капот, снимаешь минусовую клемму с аккума, чтобы обесточить машину и минимизировать риск короткого. Затем как можно дальше отодвигаешь свое водительское кресло назад для удобства доступа к прикуривателю. Теперь берешь яркий фонарик и осматриваешь внутреннюю часть прикуривателя. Там не должно находиться никаких посторонних предметов и осколков. Если все же что-то обнаружил – удали аккуратно при помощи пинцета с прорезиненными кончиками или просто двумя спичками, но пинцетом, ессно, будет удобнее. Спичками раз сам пробовал – почувствовал себя в китайском ресторане.

Так, теперь надо проверить предохранитель, отвечающий за работу прикуривателя. Обычно предохранители перегорают из-за короткого, когда в прикуривателе что-то подключено. Как результата, при сгоревшем прдохранителе ток в прикуриватель не поступает, а чтобы исправить это, нужно всего лишь поменять предохранитель. Здесь тебе в помощь инет или по эксплуатации авто – в ней написано, какой предохранитель за что отвечает и схема дана пронумерованная. А еще, таблицу предохранителей ты найдешь на внутреннем боку блока предохранителей.

Если после замены предохранителя проблема осталась, придется тебе демонтировать прикуриватель из гнезда. Аккуратно потяни плоскогубцами за металлический ободок, только не забудь положить тряпочку под клешни плоскогубцев. Так захват будет мягче, и ты не повредишь внешний видкорпуса. Должен сказать, что корпус может поддаваться туго. В этом случае не дергай со всей дури (провода порвутся и тогда точно капец), а опять же аккуратно пробуй тянуть его на себя, то с одной стороны, то с другой

Когда вынешь корпус, осмотри его и обрати внимание, есть ли на нем где-нить нагар. Также не помешает проверить надежность спайки и провода на целостность изоляции

Возможно, в твоем случае причиной отсутствия подачи тока будет отпаявшийся проводок. Если так, то надо будет аккуратно припаять провод на место. Теперь всунь головку прикуривателя в гнездо и если ток пошел, но спираль холодная, придется заменить головку на новую.

Предохранители и реле Митсубиси Лансер 10, 2007 — 2021

При каждом техническом обслуживании автомобиля хороший специалист осматривает фильтры, ведь состояние этих аксессуаров напрямую влияет на работу мотора и трансмиссии.

Схема топливный фильтр и насос

ТФ – не что иное, как элемент очистки горючего. Мотор питается топливом, и чем чище оно будет, тем эффективнее будет он работать.

Выделяют два типа ТФ: магистральный и погружной. Первый ставится в магистраль, по которой проходит топливо к мотору. Второй – непосредственно вместе с насосом (единый модуль) в бензобак.

Обновлять дополнительные элементы очистки горючего рекомендуется заводом-производителем не позже каждого пробега автомобиля в 20-25 тысяч км. На самом деле, учитывая российские дорожные условия и качество топлива, срок замены в разы укорачивается.

Оригиналы и аналоги

Оригинальные фильтры обеспечивают надлежащую защиту двигателя автомобиля от мусора, попавшего в горючее. Автовладельцы часто отказываются от приобретения фирменных фильтров, так как стоимость их значительно выше аналогов. При приобретении не оригинальных запчастей весь риск перекладывается на автовладельца. В таблице ниже приведена цена и артикул на оригинальные и аналогичные запчасти.

Название Оригинал/Аналог Цена, руб Артикул
Фильтр Misubishi оригинал 2800-4000 MR552781
Фильтр топливный тонкой очистки NIPPARTS аналог 800-1000 N1335069
Сетка-фильтр для бензонасоса KRAUF аналог 300-550 770B244
Прокладка Misubishi оригинал 120-160 MN139931
Фильтр грубой очистки от Mazda аналог 400-900 CY01-13-ZE1
Топливный фильтр link, рекомендуемый для mitsubishi sportback x аналог 900-1200 1770A053

Где находится ТФ на Лансере 10

Топливный фильтр Митсубиси Лансер 10 погружного типа, находится в верхней части бензобака. Он собран вместе с насосом, представляя единую с ним конструкцию (но разбирается отдельно). Плюсы расположения элемента очистки горючего и насоса в Лансере налицо. Так обеспечивается лучшее охлаждение насоса, а вероятность потерь за счёт отсутствия всасывающей магистрали сводится к нулю.

Чтобы добраться до элемента очистки горючего, надо:

снять заднюю спинку дивана в Лансер 10;

Спинка заднего дивана съёмная

найти лючок квадратного типа с четырьмя крепежами-саморезами;

Квадратный лючок

вывинтить саморезы, вытащить крышку, открыть доступ к ТФ.

Местоположение бензобака Лансер

Пошаговая инструкция по замене

Шланги, которые видны на фото выше, следует аккуратно вынуть. Также нужно будет отсоединить штекер проводки.

Внимание. Сложнее будет снять топливный шланг, закрепленный с помощью защёлки

Надо будет приложить усилие, чтобы она поддалась.

Не включается кондиционер, а именно муфта компрессора.

Не включается кондиционер, а именно муфта компрессора.

Вообщем нужны данные по всем предам и релюшкам отвечающим за включение кондера, ну и может еще чем подскажете куда смотреть, какие провода прозвонить и тд?

ЗЫ, Насчет датчика наружней температуры. Что бы до него добраться, не нужно снимать бампер! Достаточно снять решетку верхнюю. Открутить саморезы, затем на себя верхнюю часть достав клипсы и потом вверх. По идее кондей не запустится, если датчик будет выдавать менее 5 градусов тепла. при обрыве он выдает -40. Проверяется на сопротивление при определенной температуре воздуха

ЗЫ, Насчет датчика наружней температуры. Что бы до него добраться, не нужно снимать бампер! Достаточно снять решетку верхнюю. Открутить саморезы, затем на себя верхнюю часть достав клипсы и потом вверх. По идее кондей не запустится, если датчик будет выдавать менее 5 градусов тепла. при обрыве он выдает -40. Проверяется на сопротивление при определенной температуре воздуха

Интересная инфа, проверю, в моем случае заправщики фреон не заправляли, нагнали для пробы воздуха в систему создав давление, на воздухе муфта не включилась, а вручную чето там замкнув на компрессоре он включился.

Я так понимаю это датчик давления фреона там стоит? и если я его замкну щас на воздухе и муфта включится, значит дело в нем? А точно надо перемыкать сам разъем? чето я по схеме смотрю и не пойму как перемыкание разъема поможет без подключенной фишки

насчет датчика температуры воздуха, попробую завтра проверить.

Mitsubishi Libero & Lancer V Wagon Club

Здравствуйте, Гость Пожалуйста Вход или Регистрация. Забыли пароль?
Страница: 1
Ruslan | Постов: 1168| | Откуда: Москва
19.04.2011 г. в 15:55 #36697
Двигатель: 4G92 1.6 113 л.с. Кузов: CB4W 1993 г. народ помогите, бензонасос не качает бензин, проверил провод идуший на него, оказалось нет плюса, полключил напрямую через аккамулятор, начал качать, значил дело в реле, как этот реле найти?? подскажите пожалуйста, книги у мну нет.

в темах не смог найти ответ на этот вопрос.

kapon07 | Постов: 1247 | | Откуда: Москва 19.04.2011 г. в 17:19 #36710
Двигатель: 4G92 Кузов: cd4w
Ruslan | Постов: 1168 | | Откуда: Москва 19.04.2011 г. в 20:07 #36716
Двигатель: 4G92 1.6 113 л.с. Кузов: CB4W 1993 г.kapon07 писал(а):

книгу можно скачать на форуме!

нету, покрайне мере в разделе FAQ Полезная информация. Вопросы и ответы. Книги, мануалы, номера деталей.

посмотрел, нету, есть пару ссылок, но они давно не рабочие.

stason9 | Постов: 103 | | Откуда: санкт-петербург 19.04.2011 г. в 20:38 #36718
Фрейм-код: JMBLNCB4WRU Двигатель: 4G92CG4561 1.6 GLXi 16V (113Hp) Кузов: Wagon может это поможет

не получается загрузить фото я нашел реле в книге как пишут в книге он за магнитафон смотреть стр.134

Ruslan | Постов: 1168 | | Откуда: Москва 19.04.2011 г. в 21:20 #36721
Двигатель: 4G92 1.6 113 л.с. Кузов: CB4W 1993 г.stason9 писал(а):

может это поможет

не получается загрузить фото я нашел реле в книге как пишут в книге он за магнитафон смотреть стр.134

а как может этот раздел называться, где реле бензонасоса?

stason9 | Постов: 103 | | Откуда: санкт-петербург 19.04.2011 г. в 21:24 #36722
Фрейм-код: JMBLNCB4WRU Двигатель: 4G92CG4561 1.6 GLXi 16V (113Hp) Кузов: Wagon
Ruslan | Постов: 1168 | | Откуда: Москва 19.04.2011 г. в 22:04 #36724
Двигатель: 4G92 1.6 113 л.с. Кузов: CB4W 1993 г. все получилось выложил

очень признателен тебе, stason9, имеет ли значение год? у меня 93, а на рисунке 97 и вообше ты сам видел это реле, какого он размера и цвета, просто я лез пот торпеду похожего не видел. завтра ешё раз повнимательней посмотрю.

stason9 | Постов: 103 | | Откуда: санкт-петербург 19.04.2011 г. в 22:09 #36726
Фрейм-код: JMBLNCB4WRU Двигатель: 4G92CG4561 1.6 GLXi 16V (113Hp) Кузов: Wagon
Ruslan | Постов: 1168 | | Откуда: Москва 19.04.2011 г. в 22:11 #36728
Двигатель: 4G92 1.6 113 л.с. Кузов: CB4W 1993 г.stason9 писал(а):

я еще почитаю если что выложу

и ешё посмотри пожалуйста он ближе к бордачку или ближе к рулю.

Производители: США или Япония?

Как уже было сказано, сейчас кроссовер mitsubishi asx выпускают конвейеры США и Японии. Впервые АСХ был презентован в одном из автосалонов Женевы в далеком 2010 году. Но по японским дорогам машина уже ездила некоторое время и была известна, как RVR. Производство было начато в 2010 году на . Данный объект оснащен всем современным оборудованием, а также укомплектован штатом настоящих профессионалов, которые применяют в работе передовые технологии. Готовые модели тщательно тестируются на специально созданном треке, а после чего распределяются на автомобильные рынки всего мира, и для России в том числе. Разумеется, данный факт оказал немалое влияние на цену выпущенных машин. Через несколько лет после появления первого экземпляра, японцы решили открыть завод и на территории Америки. На сегодняшний день Мицубиси АСХ активно производится в этих двух государствах, но американский вариант имеет более доступную стоимость, даже учитывая большие таможенные пошлины. Степенью оснащенности производственные мощности ничем не отличаются друг от друга. Собираемый автомобиль обязательно тестируется и проверяется на наличие неисправностей, независимо от того, на каком из заводов он был выпущен.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
