Двигатель ямз 238: расход топлива и технические характеристики

ЯМЗ 236НЕ Основная комплектация

Особенность:

Без указателя уровня масла, без генератора но с деталями крепления и ремнями привода.

Охлаждение поршней маслом струйное, ТКР-9, ЖМТ, муфта включения вентилятора, водяной насос повышенной производительности, ТНВД (10х11), трубопроводы для установки ОНВ, крыльчатка вентилятора диаметр — 600-мм с посадочным диаметр -60-мм, шкив к.в. трех ручьевой с разнесенными ручьями, маховик под диафрагменное сцепление, патрубок соединительный впускных коллекторов с впускным патрубком, ЭФУ, масляный картер глубокой частью вперед.

Техническая характеристика двигателя ЯМЗ 236НЕ

Число цилиндров	6
Диаметр цилиндра	130мм
Ход поршня	140мм
Рабочий объем цилиндров	11,15л
Степень сжатия	16,5
Номональная мощность	169кВт (230л.с.)
Частота вращения коленчатого вала при номинальной мощности	2100мин
Максимальный крутящий момент	882Н.м.(90кгс.м.)
Частота вращения коленчатого вала при максимальном крутящем моменте, не более	1200-1400мин
Частота вращения на холостом ходу
минимальная	550-650мин
максимальная, не более	2275мин
Удельный расход топлива
при номинальной мощности	227г/Квт.ч (167г/л. с.ч.)
мин. При частоте вращения 1300+-200 мин.	206,7г/Квт.ч (152г/л. с.ч.)
Способ смесеобразования	Непосредственный впрыск
Топливоподкачивающая аппаратура	Раздельного типа
Топливный насос высокого давления (ТНВД)	Шестиплунжерный (рядный или V-образный)
Регулятор частоты вращения	Механический, всережимный с корректором по наддуву
Форсунки	Закрытого типа, с многодырчатыми распылителями
Турбокомпрессор 122.1118010-07	Турбина радиальная центростремительная; компрессор центробежный
Муфта опережения впрыскивания	Автоматическая, центробежного типа
Система смазки	Смешанная: под давлением и разбрызгиванием, с охлаждением масла в жидкостно-масляном теплообменнике. Кроме того, масло по системе каналов и трубопроводов подается для струйного охлаждения поршневой.
Масляные фильтры	Два: полнопоточный со сменным фильтрующим элементом и центробежного типа
Масляный насос	Односекционный, шестеренчатого типа
Система охлаждения	Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Оборудованная термостатическим устройством.
Пусковое устроиство	Стартер 2501.3708-01 (допускается применение стартера СТ-142Д)
Приспособление для облегченного пуска	Электрофакельное устроиство
Генератор	Переменного тока с ременным двухручьевым приводом, с номинальным напряжением 28В, со встроеным регулятором напряжения
Масса незаправленного двигателя без КПП и сцепления, кг	980

Коленчатый вал и поршневая группа

Мотор оборудован восьмью поршнями. Они выполнены из легкого материала. Поршни устанавливаются в чугунные гильзы. Для предотвращения перепускания смеси воздуха с соляркой в картер поршни оснащены компрессионными кольцами. В зависимости от модификации на поршень модели ЯМЗ устанавливается два или три компрессионных кольца.

Сбалансированная работа мотора осуществляется благодаря обвесам, установленным на коленчатом валу и тяжёлому маховику. Он оснащен зубчатым венцом, используемым для запуска силового агрегата. Коленчатый вал имеет пять коренных и четыре шатунных шейки. На каждой шатунной шейке одновременно крепится два шатуна. Для снижения трения шейки коленвала оснащены подшипниками скольжения.

В передней части коленвала устанавливается шкив ременной передачи. Он приводит в действие водяной насос, генератор постоянного тока, и воздушный компрессор. На задней части изделия устанавливается маховик. Он необходим для стабильной работы агрегата, установки муфты сцепления, и запуска мотора. Маховик устанавливается на коленчатый вал при помощи болтов.

Технические характеристики

* Удельный расход топлива при номинальной мощности

Модель	ЯМЗ-238Д	ЯМЗ-238Д	ЯМЗ-238Д-1	ЯМЗ-238Д-2	ЯМЗ-238Д-8
V8
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем цилиндров, л	14,86
Мощность, кВт (л.с.)	243 (330)
Частота вращения, об/мин	2100
1225 (125)
1200-1400
208 (153)
Сцепление	ЯМЗ-238Н	—	—	—
КПП	—	—	—	—	—
Габариты, мм	1440×1045×1070	1345×1045×1070	1315×1045×1070
Масса, кг	1260	1130
ТНВД	806.5-40
Генератор, модель	1322.3771 или Г273 В2	1322.3771	1702.3771
Применяемость	Шасси МЗКТ-692378, МЗКТ-65168 — в запчасти; шасси МЗКТ-692388; самосвал МЗКТ-65158	Шасси МЗКТ-69251	Путевые машины ВПР-02, ВПРС-02 (ОАО «Калугапутьмаш», ОАО «Кировский машзавод 1 Мая»); автомобили МАЗ-53363, МАЗ-6303, МАЗ-631705, МАЗ-63035, МАЗ-54323, МАЗ-64229, МАЗ-5552, МАЗ-5516-021, МАЗ-54325, МАЗ-6303-026 (в запчасти); дизель-редукторные агрегаты (ЗАО «Тюмень-судокомплект»)	Самосвалы КрАЗ-65055, КрАЗ-65032, КрАЗ-65032-043, КрАЗ-6130С4; бортовые автомобили, шасси КрАЗ-65053, КрАЗ-6322; лесовозы КрАЗ-64372, КрАЗ-64372-045, КрАЗ-6133М6; седельные тягачи КрАЗ-5444, КрАЗ-64431, КрАЗ-6446	Самосвал КрАЗ-7133С4; бортовые автомобили, шасси КрАЗ-65053, КрАЗ-635133Н2, КрАЗ-7133Н4, КрАЗ-5133В2
Модель	ЯМЗ-238Д-13	ЯМЗ-238Д-18	ЯМЗ-238Д-19	ЯМЗ-238Д-22	ЯМЗ-238Д-30
Число и расположение цилиндров	V8
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем цилиндров, л	14,86
Мощность, кВт (л.с.)	243 (330)
Частота вращения, об/мин	2100
Максимальный крутящий момент, Н·м (кгс·м)	1225 (125)
Частота при максимальном крутящем моменте, об/мин	1200-1400
Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)	224 (165)*	204 (150)	208 (153)
Сцепление	—	—	ЯМЗ-238Н	ЯМЗ-183	ЯМЗ-183-10
КПП	—	—	ЯМЗ-238А6	ЯМЗ-238ВМ7	ЯМЗ-2381-31
Габариты, мм	1315×1045×1130	2385×1045×1070	2190×1045×1070
Масса, кг	1130	1135	1580	1530
ТНВД	806.5-40	806.16-40	806.5-40
Генератор, модель	6582.3701	4012.3771-86	1702.3771	1322.3771	1702.3771
Применяемость	Трелевочная машина МЛ-107 (ОАО «Курганмашзавод»)	Кран-трубоукладчик ТГ-301Я (ОАО «Промтрактор», Чебоксары)	Спецавтомобили БАЗ-69506, БАЗ-69531 (ОАО «БЗКТ», Брянск)	Автомобили МАЗ-53363, МАЗ-6303, МАЗ-631705, МАЗ-63035, МАЗ-54323, МАЗ-64229, МАЗ-5552, МАЗ-5516-021, МАЗ-54325, МАЗ-6303-026 (в запчасти)
Модель	ЯМЗ-238Д-31	ЯМЗ-238Д-33
Число и расположение цилиндров	V8
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем цилиндров, л	14,86
Мощность, кВт (л.с.)	243 (330)
Частота вращения, об/мин	2100
Максимальный крутящий момент, Н·м (кгс·м)	1225 (125)
Частота при максимальном крутящем моменте, об/мин	1200-1400
Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)	208 (153)
Сцепление	—	ЯМЗ-183-15
КПП	—	ЯМЗ-2381-36
Габариты, мм	1315×1045×1070	2190×1045×1070
Масса, кг	1130	1530
ТНВД	806.5-40
Генератор, модель	1702.3771
Применяемость	Автомобили КрАЗ: самосвалы, бортовые, шасси, тягачи КрАЗ 6×4, 6×6, 8×4 (см. ЯМЗ-238Д-33)	Автомобили КрАЗ 6×4, 6×6, 8×4, в т.ч. самосвалы КрАЗ-65055.1 (2, 3), -65032.1 (2, 3, 4, 5), бортовые автомобили КрАЗ-65053, КрАЗ-6322 «Солдат», КрАЗ-5133ВЕ, -5233ВЕ; шасси КрАЗ-6322, -63221.1 (2, 3); КрАЗ 64372.1 (2) «Лесник»; тягачи КрАЗ-6133М6, -6233М6, -64431, КрАЗ-6443 «Докер», КрАЗ-6446.1

Силовые агрегаты рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 60ºС до плюс 50ºС, относительной влажности до 98% при температуре 25ºС, запыленности воздуха до 0,4 г/м3, а также на движение автомобиля в горных условиях на высоте до 4500 м над уровнем моря и преодоление перевалов до 4650 м над уровнем моря при соответствующем снижении мощностных и экономических показателей.

Длительный срок эксплуатации и надежная работа двигателя зависит от своевременного проведения технического обслуживания.

Работы по техническому обслуживанию являются профилактическими, поэтому их выполнение обязательно в установленные сроки.

Ежедневное техническое обслуживание проводится один раз в сутки.

Техническое обслуживание после обкатки двигателя.

Первое техническое обслуживание (ТО-1) выполняется через каждые 500 часов работы двигателя.

Второе техническое обслуживание (ТО-2) проводится через 1000 часов эксплуатации двигателя.

Сезонное техническое обслуживание проводится перед подготовкой к зиме и при переходе к лету.

Основные характеристики. Двигатель ямз-236а-10

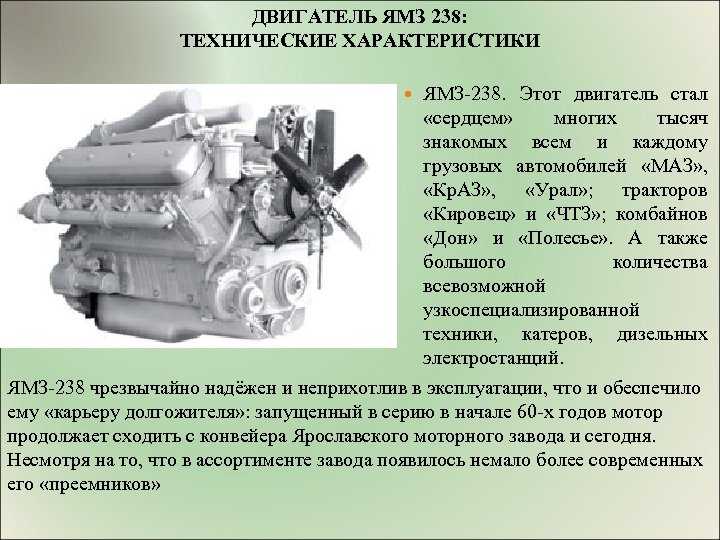

Двигатель ЯМЗ 238: технические характеристики, расход топлива, ресурс, отзывыПрименённое V-образное расположение цилиндров применено для уменьшения длины двигателя и его веса, для более рациональной компоновки и снижения веса всего автомобиля в целом. Низкое давление в системе, разбалансировка и отклоненное от нормы давления в шинах все эти факторы вносят значительную лепту в общий показатель расхода топлива.

Модификации, фото • За указанный период на капитальный ремонт было поставлено 29 дизелей 85 , остальные дизели капитальному ремонту не подвергались, т.

всё о ЯМЗ (вопросы и ответы)

Сообщение от николай72

Сергей Борисович здраствуй получалось что я на восьмой шел 85 км при оборотах двигателя 1650 — 1700 сейчас я иду при оборотах 1400 в зеленной шкале тахометра. расход стал меньше.

пятиступки тоже разные бывают.

26.06.2012 14:48 #382 Адрес: Арсеньев Сообщений 102

09.07.2012 16:48 #383 Адрес: Якутск Сообщений 11

09.07.2012 22:30 #384 Адрес: Каменск-Уральский Сообщений 89

09.07.2012 23:01 #385 Адрес: Западный Урал Сообщений 682

Сообщение от Кирилл М

Друзья, подскажите пожалйста, как грамотно поставить турбину на обычный атмосферный двигатель ЯМЗ 238. дело в том, что мощности крайне недостаточно, хочется поднять мощьность двигателя за счет установки турбины!

выкинь эту затею из головы. Чтобы мотор работал долго и нормально нужно будет заменить- блок, вал, ЦПГ, ТНВД и форсунки, проще воткнуть турбомотор новый.

09.07.2012 23:18 #386 Адрес: Пермь Сообщений 335

Ниче не делаю и на это все время уходит! Говорит Москва, а все остальные работают! 09.07.2012 23:22 #387 Адрес: Пермь Сообщений 335

Ниче не делаю и на это все время уходит! Говорит Москва, а все остальные работают! 10.07.2012 06:01 #388 Адрес: Якутск Сообщений 11

Сообщение от mityai-77

Я понимаю, что вы заработавыете миллионы в месяц и для вас купить новый мотор за 500 штук проблем нет, но для меня 500 т.р. это деньги. а по поводу замены блока и прочего это все фигня, согласен с 1мазурик что 238 есть и без охлаждения поршней, например как на кировце и воткнуть на этот блок турбину и ТНВД будет намного дешевле чем покупать новый! теперь по поводу того что кировская турбина роли не сыграет, это тоже не правда, т.к. разговаривал не один раз с людьми которые проделывали это, все были довольны! P.S. не кого не хотел обидеть просто высказал свое мнение.

10.07.2012 08:04 #389 Адрес: Западный Урал Сообщений 682

Сообщение от Кирилл М

История автомобиля

Типичная неисправность для этих ДВС и образовывается она на межклапанной перемычке, но, к счастью, этот вопрос можно попробовать решить, есть множество компаний, которые готовы восстановить головку. Всегда в изобилии на рынке любого региона страны и СНГ можно найти также и запасные части, по относительно дешёвым ценам чего нельзя сказать об импортных деталях.

Модификации двигателя ЯМЗ-236. Двигатель ямз-236а-10

д проверить контакт щеток стартера с коллектором и отсутствие заедания щеток в щеткодержателях, если необходимо, протереть и зачистить коллектор, очистить боковые грани щеток, заменить изношенные щетки новыми или заменить неисправные щеточные пружины;. На двигателе установлен топливный насос высокого давления механического типа и форсунки, которые непосредственно и совершают впрыск на каждый цилиндр.

Шатун двигателя ЯМЗ-236 – Двигатель ямз-238

ДВИГАТЕЛЬ ЯМЗ-236 Турбо /Евро-2/. Технические характеристики. /ЯМЗ-236НЕ2-1 ЯМЗ-236НЕ2-3 ЯМЗ-236НЕ2-5 ЯМЗ-236НЕ2-6 ЯМЗ-236НЕ2-7 ЯМЗ-236НЕ2-8 ЯМЗ-236НЕ2-9 ЯМЗ-236НЕ2-10 ЯМЗ-236НЕ2-12 ЯМЗ-236НЕ2-14 ЯМЗ.Несмотря на практически совершенную конструкцию двигателя, его ресурс и большой запас прочности основных рабочих узлов и агрегатов, дизелю свойственны некоторые неисправности. Эти дизельные моторы стали прямыми потомками дизелей ЯАЗ-204 и ЯАЗ-206, которые выпускались на ярославском до 1958 года он назывался автомобильным моторном заводе.

Двигатель ЯМЗ 238: технические характеристики, расход топлива, ресурс, отзывыч 197 145 Сцепление ЯМЗ-182-15 ЯМЗ-182-10 ЯМЗ-182-15 ЯМЗ-182-15 ЯМЗ-182-10 КПП ЯМЗ-2361-56 ЯМЗ-2361-81 ЯМЗ-2361-06 ЯМЗ-2361-87 ЯМЗ-2361-04 Габариты, мм 1885 985 1294 1810 1045 1080 1840 1045 1070 1810 1045 1080 1840 1045 1070 Масса, кг 1280 1275 1280 ТНВД 324. На внутренних стенках блока цилиндров имеется система масляных каналов, служащая для непрерывного отвода смазки к подшипникам распределительного и коленчатого валов, масляному фильтру и к жидкостно-масляному теплообменнику.

Блок, головка цилиндров, картер «ЯМЗ-238»

Основанием для монтажа всех узлов и деталей служит блок цилиндров, который отлит из низко-легированного серого чугуна. В приливах-бобышках на стенах блока предусмотрена система масляных каналов, подводящих смазку к подшипникам распределительного и коленчатого валов; к масляному фильтру и к жидкостно/масляному теплообменнику. Вокруг каждого цилиндрового гнезда образован замкнутый силовой пояс стенками водяной рубашки. Вместе со специальными рёбрами, силовой пояс скрепляет вместе верхнюю и нижнюю плиты (части блока цилиндров), придаёт всей конструкции нужную степень жёсткости. В поперечных стенках блока располагаются пять гнёзд с вкладышами под коренные шейки коленвала. А также пять расточек с бронзовыми втулками, в которых вращается распределительный вал.

Фотография блок цилиндров «ЯМЗ-238»

Головки цилиндров мотора ЯМЗ-238 — четырёхблочные, отлитые из серого чугуна со шлифованной поверхностью и кольцевыми проточками. Газовый стык головки, блока и гильз цилиндров уплотняет единая прокладка с 19-ю уплотнительными элементами. В головках цилиндров размещены впускные и выпускные клапаны с пружинами, коромысла клапанов, стойки коромысел и форсунки. Сёдла впускных клапанов производятся из чугуна особой марки, выпускных — отливаются из специального жаропрочного сплава. Окончательно сёдла и металлокерамические втулки цилиндров обрабатываются в процессе их запрессовки в головку.

Этапы проведения регулировки

Регулировка клапанов ЯМЗ 236 проводится ручным способом и не требует специальных инструментов, а для подготовки механизма к последующему ремонту потребуется сделать следующее:

Отключите подачу топлива. Для полного перекрытия подачи используется скоба регулятора, данное действие необходимо для соблюдения требований пожарной безопасности.
Откройте механизм для ручной настройки. Привод с цилиндрами закрыт специальными крышками, которые предстоит полностью снять. Для этого раскрутите гайки, которые удерживают крышку, и полностью снимите все крепежные элементы. Прокладка клапанной крышки ЯМЗ 236, которые перекрывает доступ к зазорам и может помешать нормальной работе, должна быть устранена.
Проверьте состояние затяжки. Теперь необходимо провести диагностику момента затяжки на креплениях, которые удерживают ось коромысла. Чтобы получить точные данные, нужно использовать специальный диномометрический ключ, а снятые показания не должны превышать границы разрешенного диапазона 12-15 кГм.
Механическая прокрутка. Вал предстоит поворачивать по часовой стрелке относительно вентилятора. Чтобы запустить движение, можно использовать лом или ключ на 32 мм, которым проворачивают болт на шкиве вала

Когда движение запущено, обратите внимание на крышку клапана, которая начнет медленно закрываться. В момент, когда крышка полностью закрылась, можно приступать к последующей настройке

В таком положении вал проворачивается еще на четверть оборота в направлении своего движения.
Проверка зазоров. После того, как крышки полностью закрылись, используйте щуп для проверки зазоров. Проверьте расстояние между стенками деталей у цилиндра, который вы регулировали по движению вала. Полученные показания нужно сравнить с установленными допущениями, если они реальные цифры значительно отличаются, то следует произвести регулировку.

Редукционный клапан ЯМЗ 236 регулируется по следующей схеме:

Подготовка. Сначала ослабьте контрольную гайку на винте, но не следует снимать ее полностью, поэтому во время работы двигается только гайка, а винт остается в неподвижном состоянии.
Замер. Полученный зазор измеряем щупом с толщиной не более 0,25 мм, теперь вращайте винт до соприкосновения стенок с щупом.
Закрытие. После того, как полученный зазор получил требуемый размер, затяните контрольную гайку, придерживая винт.

На последнем этапе нужно проверить результаты регулировки клапанов ЯМЗ 236. Чтобы убедиться в правильности настроек, снова возьмите щуп на 0,25 мм и вставьте его в зазор. Он должен входить свободно, но не болтаться из стороны в сторону. В качестве последней проверки можно использовать щуп с толщиной 0,30 мм и снова вставить его в зазор. Если вы правильно выставили размер, такой щуп тоже войдет в отверстие, но будет плотно прижиматься к стенкам.

Клапанной механизм на ЯМЗ 236 состоит из ряда цилиндров, а регулировке подвергается каждый цилиндр в отдельности. Одновременно можно работать с двумя клапанами, но двигаться нужно с краев к центру. Процесс регулировки клапанов ЯМЗ 236 не так сложен, как может показаться поначалу, а после нескольких пробных процедур вы сможете произвести такие работы самостоятельно.

Кривошипно-шатунный механизм «ЯМЗ-238»

Поршни, изготовленные из алюминиевого эвтектического сплава, размещаются внутри гильз цилиндров, которые покрыты в ЯМЗ-238 специальным фосфатированным слоем, для укрепления износостойкости. Масло на поршень подаётся из специальной неподвижной форсунки. Канавка под верхнее (компрессионное) кольцо выполняется во вставке из жаропрочного чугуна особой марки, типа «нирезист». Количество колец, в зависимости от модификации двигателя ЯМЗ-238, — три или четыре. Поршневой палец — азотированный, с увеличенным наружным диаметром.
    Стальной шатун двутаврового сечения имеет косой разъём нижней головки. Окончательной обработке шатуны подлежат после их сборки с крышкой, поэтому крышки шатунов не являются взаимозаменяемыми. В нижнюю головку шатуна монтируются сменные вкладыши, а в верхнюю — запрессовывается сталебронзовая втулка 56 мм в диаметре.
    Маховики на ЯМЗ-238 применяются двух видов. Марки «К», для зубчатого венца с модулем 4,25. И марки «Н», предназначенный для работы с зубчатым венцом модуля 3,75. Маховики поставляются в сборе с зубчатыми венцами, и не являются взаимозаменяемыми. К коленчатому валу чугунный маховик прикреплён болтами, под которыми установлена стальная пластина высокой прочности (одна на все болты). Относительно шеек коленвала маховик зафиксирован точно, с помощью двух специальных штифтов.
    Стальной коленчатый вал двигателей ЯМЗ-238 изготавливается методом горячей штамповки. Все поверхности коленчатого вала дополнительно обработаны и покрыты азотированным слоем толщиной не менее 0,35 мм. Коленвал снабжён пятью коренными опорами и четырьмя шатунными шейками. В систему уравновешивания коленчатого вала и сбережения (разгрузки) коренных подшипников входят, помимо противовесов на щеках коленвала, также две выносные массы на переднем и заднем концах коленвала.
    Коленчатый вал двигателей ЯМЗ-238 серий БЕ и ДЕ снабжён конусом на переднем его конце, на котором закреплены ступица, жидкостный гаситель крутильных колебаний и специальный шкив.

Коленчатый вал и поршневая группа

Конструкция дизеля ЯМЗ 238

Дизельные двигатели 238-й линейки конструктивно выполнены по общей схеме с моторами 236-го ряда. С целью уменьшения массы, габаритов механизма, используется рациональная компоновка (цилиндры расположены в виде буквы У, под углом в 90 градусов).

Схема – поперечный разрез дизеля ЯМЗ 2386:

В перечень позиций дизельного двигателя ЯМЗ-238 входит большое количество рабочих узлов, деталей, систем:

блок цилиндров;
головки блока цилиндров (2 шт.);
механизм газораспределения (шестерни газораспределительные, распред вал, толкатели, клапаны, пружины);
блок-картер;
поддон;
шатунно-поршневая группа;
коленчатый вал;
топливная аппаратура (топливный насос ТНВД, регулятор числа оборотов, форсунки, топливный фильтр, трубопроводы топливной системы);
система охлаждения (водяной насос, вентилятор, теплообменник);
система смазки (масляные фильтры грубой и тонкой очистки, масляный насос);
выхлопные коллекторы;
сеть трубопроводов (газо-подводящих, отводящих, водяных);
электростартер;
подкачивающий насос низкого давления;
автоматическая муфта опережения топливного впрыска;
картер маховика, маховик;
картер муфты сцепления;
механизм сцепления.

Основное отличие 238 от базовой модели 236 состоит в использовании различного количества рабочих цилиндров. Это отражается в последних цифрах названия двигателей: 8 и 6, которые соответствуют количеству цилиндров, входящих в данные конструкции.

В отличие от стандартной конструкции двигателя внутреннего сгорания, здесь имеется не одна головка ГБЦ, а две взаимозаменяемые детали. Отдельные агрегаты и узлы двигателей ЯМЗ 238 и 236 высоко унифицированы. Оригинальными считаются те элементы, чьи размеры зависят от количества цилиндров.

Типичные неисправности

Несмотря на практически совершенную конструкцию двигателя, его ресурс и большой запас прочности основных рабочих узлов и агрегатов, дизелю свойственны некоторые неисправности. Впрочем, все эти проблемы наблюдаются и на других дизельных агрегатах, эксплуатируемых на территории стран постсоветского пространства. Зачастую возникают следующие поломки в ходе работы дизеля:

Нарушение работы топливного насоса высокого давления из-за низкокачественного дизельного топлива;
Загрязнение или износ газораспределительного механизма по причине несвоевременной замены масляного фильтра и использования неподходящего смазывающего вещества;
Образование трещин и сколов на подшипниках коленчатого вала из-за чрезмерных высоких нагрузок;
Износ и образование дефектов на поверхности поршневых колец.

Впрочем, заменить какую-либо составляющую двигателя не составит большого труда. Работу можно выполнить, как самостоятельно, так и поручить специалисту в области дизельных силовых агрегатов. ЯМЗ-238 распространенный мотор, досконально изученный мастерами. Его обслуживание и ремонт обходится сравнительно недорого ввиду обширного количества запасных частей и комплектующих на российском автомобильном рынке.

При этом движок легко поддается капитальному ремонту. Можно продлить продолжительность его работы даже после преодоления 800 тысяч километров пути. Блок цилиндров и коленчатый вал поддаются расточке, а гильзы без проблем шлифуются. В среднем капитальный ремонт обходиться в 150 тысяч рублей, сумма может варьироваться, все зависит от региона и стоимости работ. В любом случае, расходы на капремонт будут значительно меньше, нежели затраты на приобретение другой силовой установки.

КПП ЯМЗ-236

КПП для семейства дизельных двигателей ЯМЗ-236 – это пятиступенчатые, механические, трехходовые коробки передач с синхронизаторами на 2-3 и 4-5 передачах. Для движения вперед есть пять передачи и одна передача для движения задним ходом.

Схема КПП ЯМЗ-236:

1-муфта выключения сцепления; 2-первичный вал; 3 и 15-крышки подшипников; 4-картер сцепления; 5 и 10-синхронизаторы; 7-шарик фиксатора; 8 и 22-шестерни пятой передачи; 9 и 21-шестерни третьей передачи; 11 и 19-шестерни второй передачи; 12-шестерня первой передачи и заднего хода; 13-верхняя крышка; 14-вторичный вал; 16-фланец; 17-промежуточный вал с шестерней первой передачи; 18-картер коробки передач; 20-заборник масляного насоса с магнитом; 23-шестерня отбора мощности; 24-шестерня привода промежуточного вала; 25-масляный насос; 26-ось блока шестерен заднего хода; 27-блок шестерен заднего хода; 28-шестерня привода спидометра.

Это достаточно надежная коробка, что подтверждается установкой её на технику с большой грузоподъемностью, работающей в тяжелых условиях. Узлы и детали КПП изготавливаются из высококачественных материалов. Хорошая ремонтопригодность коробки передач ЯМЗ-236 позволяет ремонтировать как отдельные её детали так и заменять целые узлы.

Модификации

Модификации коробок: ЯМЗ-236П, ЯМЗ-236ПО, ЯМЗ-236Н, ЯМЗ-236Л, ЯМЗ-236У, ЯМЗ-236УО. назначение у них у всех разное и в зависимости от этого на двигатель ставится та или иная КПП.

ЯМЗ 236П считается базовой моделью. На крышке устройства находится заглушка, а на крышке выходного вала — фланец, обеспечивающий работу спидометра, и фланец карданного вала.

ЯМЗ 236П3 изготавливается под диафрагменное сцепление. Отличается наличием муфты отключения сцепления и скобы, зацепляющей цилиндрическую пружинку муфты.

ЯМЗ 236П4 отличается от П3 торцевыми шлицами на фланце карданного вала.

ЯМЗ 236П5 это базовая модель КПП, на которой вместо заглушки на крышке установлен короткий рычаг. Карданный вал с обычным фланцем.

ЯМЗ 236П7 это модель П5 под диафрагменное сцепление. От базовой модели отличается габаритами муфты, которая выключает механизм сцепления, и наличием зацепляющей скобы.

ЯМЗ-236У отличается от 236П наличием рычага переключения передач, отсутствием на крышке выходного вала фланца для механизма привода спидометра.

ЯМЗ-236У3 – это 236У под диафрагменное сцепление. Отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты.

ЯМЗ-236У4 и 236У в герметичном исполнении, отличается литыми крышками люков стартера сцепления, на верхней крышке установлен сапун, на нижней — пробка.

ЯМЗ-236У5 — 236У3 в герметичном исполнении под диафрагменное сцепление. Отличается литыми крышками люков стартера сцепления, на верхней крышке установлен сапун, на нижней — пробка.

Технические характеристики коробки передач

Крутящий момент – 930 Нм.
Масса – 240-250 кг.
Переключение – Рычаг/фланец.
Крепление карданного вала – Гладкий фланец под 8 болтов М10*155мм.
Отбор мощности – Через картер от прямозубной шестерни промвала (до 29,5 кВт/40 л.с.) или от зубчатой муфты промвала (до 73,5 кВт/100 л.с.)(доп.опция).
Применение – автомобили КрАЗ, МАЗ, ЗИЛ, Урал, скрепер МоАЗ, автобусы МАЗ, ЛАЗ, ЛиАЗ, МАРЗ, Неман, Волжанин.

Некоторые особенности КПП

Система смазки коробки передач смешанная. Часть узлов смазывается под давлением, а часть методом разбрызгивания.
Маслосборник оснащен сеткой с магнитом, что позволяет проводить очистку масла от металлической стружки и частиц.
Привод спидометра расположен в крышке вторичного вала.
Внутренний карте КПП сообщается с атмосферным воздухом через сапун.
В конструкцию коробки передач ЯМЗ-236 внедрена система защиты от одновременного включения двух передач.
Пружинный предохранитель не дает случайно включить заднюю передачу, так же он затрудняет включение и первой передачи.
Механизм КПП оборудован синхронизаторами инерционного типа для безударного включения передач со 2 по 5.
Для обеспечения равных угловых скоростей каретки и шестерней в коробке передач ЯМЗ-236 есть фрикционная пара, состоящая из конусного кольца синхронизатора, расположенного на зубчатом колесе.

Технические параметры

Технические характеристики двигателя ЯМЗ-238 Б заложенные в конструкции:

мощность – 300,0 л. с.;
тип – четырехтактный, дизельный;

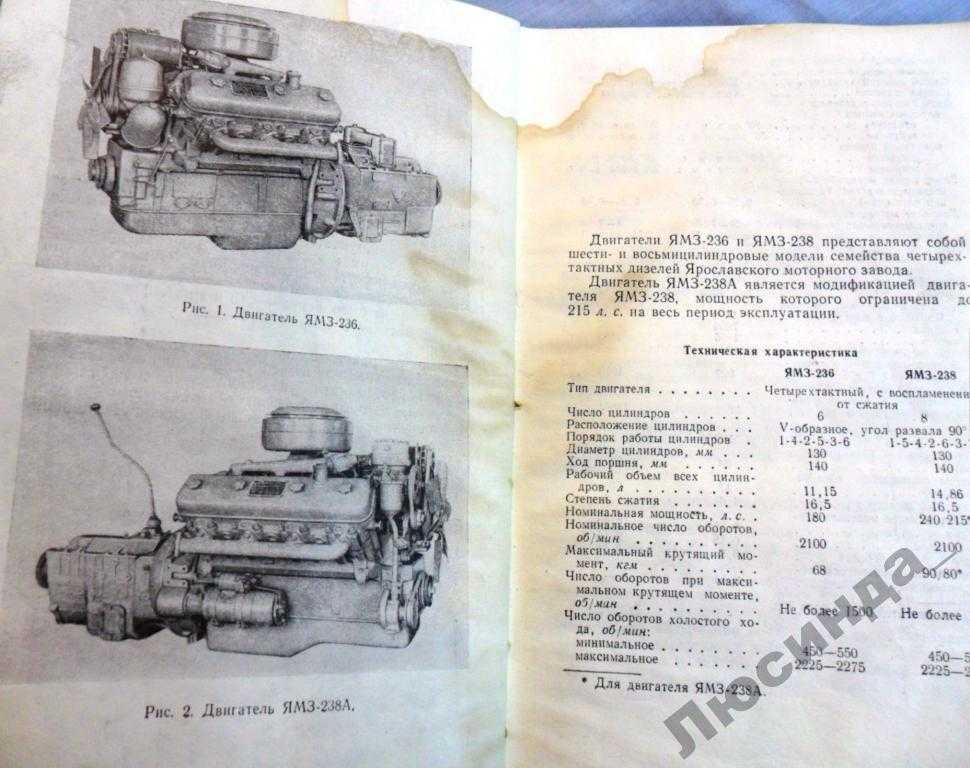

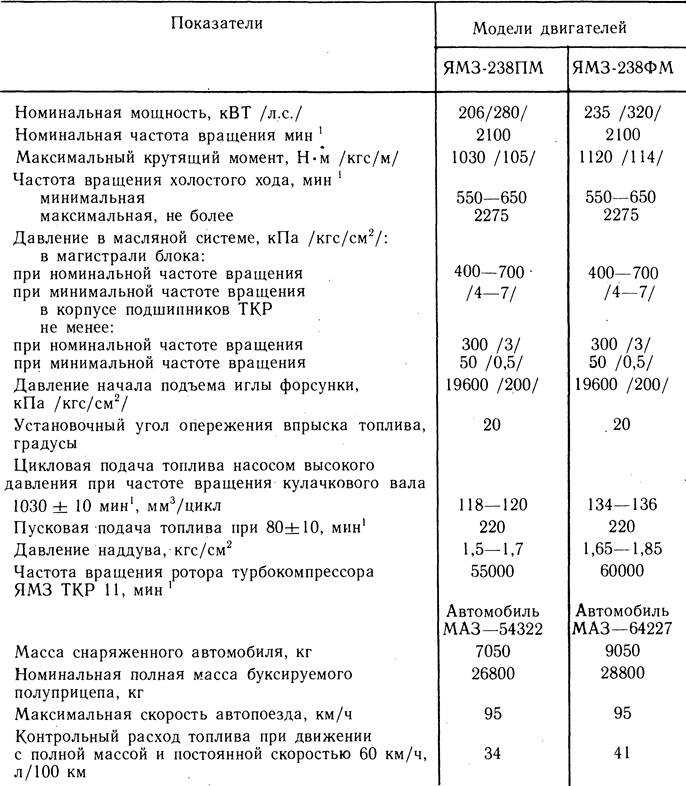

количество цилиндров – 8 шт.;
- расположение – V-образное,
- угол – 90 градусов,
рабочий объем – 14,9 л;
ход поршня (диаметр цилиндра) – 14 (13 см);
количество клапанов – 2 шт. (по одному впускному и выпускному на цилиндр);
величина сжатия – 16,5;
число оборотов – 2000 об/мин;
вариант смесеобразования – непосредственный впрыск;
расход топлива – 165 г/(л. с.-ч);
размеры;
- длина – 1,13 м,
- ширина – 1,04 м,
- высота – 1,07 м,
масса – 1,13 т;
ресурс до капремонта – 450000 ч.

Неисправности ЯМЗ 238

При правильном уходе и использовании оригинальных деталей, двигатель обычно не капризничает. Нарекания вызывает только система подачи топлива. ТНВД при заливке низкосортной солярки быстро изнашивается, что принуждает водителей более тщательно выбирать заправки.Турбо версияПредставляет модификацию атмосферника с соответствующими доработками. Благодаря улучшению конструкции моторы развивают мощность свыше 330 лошадок, что позволяет монтировать их в сильно нагруженную технику.

Двигатель с турбиной также выделяется лучшей динамикой, отзывчивостью. Привод нагнетателя – механический, система смазки является основным модулем.

Вывод

Двигатель ЯМЗ 238 считается легендой отечественного автомобилестроения. Больше чем, за полвека производства, силовой агрегат показал себя как надежный и легко ремонтируемый. За эти качества он и полюбился автомобилистам.

Стоит отметить, что ЯМЗы, как 238, так и 236, часто шли на экспорт большими партиями. Например, Китай заказывает для своих большегрузных грузовиков именно двигатели этой серии, поскольку с ЯМЗом может соревноваться только БЕЛАЗ и Катерпиллер, но они стоят намного дороже отечественного аналога.

Моторные масла к дизельным двигателям ЯМЗ

Ярославский моторный завод посреди российских производителей автотракторных дизельных движков уже более 60 лет является фаворитом в формировании нужных требований к моторным маслам.

1940 год ознаменовался выходом мотора ЯАЗ-204, именно в этот момент потребовалось выпустить на рынок совсем новый продукт, потому что авто с новым движком ЯАЗ-204, даже на самых наилучших маслах без присадок, не успевали наработать не 160 часов! Они выходили из строя после 100-150 часов работы. Закоксовывание поршневых колец либо полная утрата подвижности – вот что являлось остановкой мотора. Содержащаяся в горючем сера, и естественно продукты окисления не полимеризации, образовавшиеся из масла вследствие воздействия на него высоких температур , крепко закоксовывают поршневые кольца в канавках.

Стоит разобраться в том факте, какие масла образуют крепкие масляные плёнки не препятствуют закоксовыванию поршневых колец, не образуют смолистых отложений, мешают образованию отложений в системе выхлопа, в добавок исключают нагар на свечках не владеют потрясающими противокоррозионными не противоизносными качествами. Сколько масла в двигателе МАЗ-504 ЯМЗ-238: 240: 29.0: Масло в двигатель допуски: лето: М-10В2, М. Крапива, синтетические масла. они отлично приспособлены к новым видам горючего не экологически неопасны.

К концу 50-х годов Ярославский моторный завод выпускает два дизельных мотора ЯМЗ-236 не ЯМЗ-238. Данный дизельный двигатель ЯМЗ 238 турбо имеет довольно широкое счет использования недорого моторного масла и трансмиссионного масла. Как производится замена масла в двигателе Дэу в Дэу Нексия, сколько литров. Для этих движков пригодились масла с действенными в большей степени присадками. Потом новый выпуск дизельных движков ЯМЗ вызывал необходимость в повышении уровня эксплуатационных параметров моторных масел, используемых в почти всех движках.

В текущее время у ЯМЗ существует эталон РД 37.319.034-97, где прописаны что остается сделать нашему клиенту требования к физико-химическим не эксплуатационным свойствам моторных масел, используемых на движках ЯМЗ. Схожий эталон устанавливает порядок допуска моторных масел к движкам ЯМЗ. Сколько масла нужно заливать в коробку передач Рено. Сколько литров; Объем масла (л.) 1.5: SOHC: Сколько литров; Жидкость в тормозную систему Daewoo. Для этой цели документа также дополнительно прописаны комплексы способов испытаний моторных масел, которым подвергают масла разных групп.

По систематизации моторных масел (API- Южноамериканский институт нефти). четыре группы масел ЯМЗ соответствуют последующим четырём классам:

Похожие новости

Группа моторных масел

ЯМЗ-1-97 с классомCC для высокофорсированных движков, работающих в тяжёлых критериях, без наддува по другому говоря с наддувом умеренным.

Группа моторных масел ЯМЗ-2-97

с классомCD – это группа масел, созданная для высокоскоростных дизельных движков с турбонаддувом не наибольшей мощностью мотора. Движки такового типа работают при высочайшем давлении не большой скорости, потому им требуются завышенные противоизносные присадки со качествами предотвращения образования нагара.

Группа моторных масел ЯМЗ-3-02

с классомCF , соответственная экологическим требованиям Euro-1, применяется во внедорожной технике, движках с разделительным впрыском, не считая того в движках, работающих на горючем с содержанием серы более 0,5%. Группа масел классаCF подменяет масла классаCD .

Группа моторных масел ЯМЗ-4-02 с классомCG— 4 применяется на двигателях быстроходной дизельной техники, работающей на топливе с содержанием серы менее чем 0,5%. Эта группа моторных масел для дизельных двигателей с наддувом соответствует экологическим требованиям Euro-2. Масла группыCG-4 заменяют масла CD ,СЕ неCF-4 категорий.
