Панель приборов фольксваген джетта: описание значков и индикаторов

Значки на панели приборов: разъяснение обозначений

Заправлен некачественным топливом. DZ начинает проявлять темперамент. Обычно помогает смена топлива.
Второй вариант — проблема с дроссельной заслонкой. Часто бывает достаточно очистить его от нагара. В тяжелых случаях меняется вся форма.
Неисправности, связанные с катушками зажигания. Здесь может быть что угодно. Рекомендуем обратиться на СТО.

Панель приборов автомобиля: расшифровка значков на приборной панели На машинах, оборудованных датчиками давления в шинах, есть соответствующая лампа — она загорается при падении давления более чем на 20% в одном из колёс (включая запасное). Останавливайтесь и ищите спускающую покрышку.

Информационные значки на панели приборов

Аккумулятор . Снижение напряжения бортовой сети, отсутствует заряд аккумуляторной батареи от генератора.
Масленка (красная) . Иногда сопровождается надписями. Недостаточное количество масла или падение его давления, неполадки системы смазки.
Подушка . Бывает разных форм, но любой красный рисунок означает нарушение механизма пассивной безопасности. Значит, подушки откажут в аварийных ситуациях.
АБС . Неполадки антиблокиратора.
ESP . Нарушения механизма стабилизации: поломка стоп-сигналов или датчиков угла поворота, нарушение давления внутри тормозной системы.
Двигатель (инжектор) . Желтый цвет сигнализирует о нарушении электронной системы мотора.

Восклицательный знак на панели приборов Если у вас все в порядке с датчиком уровня ТЖ, но вы хотите проверить его работу, делается это довольно просто

Система приборов 1979 – 2003 г.в.

Если обратить внимание на данный вариант, то здесь достаточно скромный ассортимент индикаторов. Однако есть все самые необходимые клавиши и указатели:

клавиши настройки часов и минут;
тахометр и спидометр;
указатель объема топлива;
указатель температуры охлаждающей жидкости;
экран бортовой системы управления.

Для более ранних поколений автомобилей Volkswagen Jetta была разработана бортовая система, которая могла информировать автовладельца об основных показателях расхода топлива и пробега. Клавиши управления, располагаются непосредственно на подрулевом рычаге, а панель приборов на Volkswagen Jetta лишь имеет небольшой экран, в котором и отображаются параметры системы.

Система приборов 2003 – 2014 г.в.

Начиная с 2003 года выпуска, автомобили Фольксваген Джетта начали оборудовать более совершенными панелями приборов. Теперь приборная панель Volkswagen Jetta содержит целый арсенал индикаторов и приборов, среди которых:

дисплей бортового компьютера (до 2003 года была бортовая система);
клавиша сброса суточного пробега;
клавиши настройки часов и минут;
тахометр и спидометр;
указатель запаса топлива;
указатель температурного режима охлаждающей жидкости.

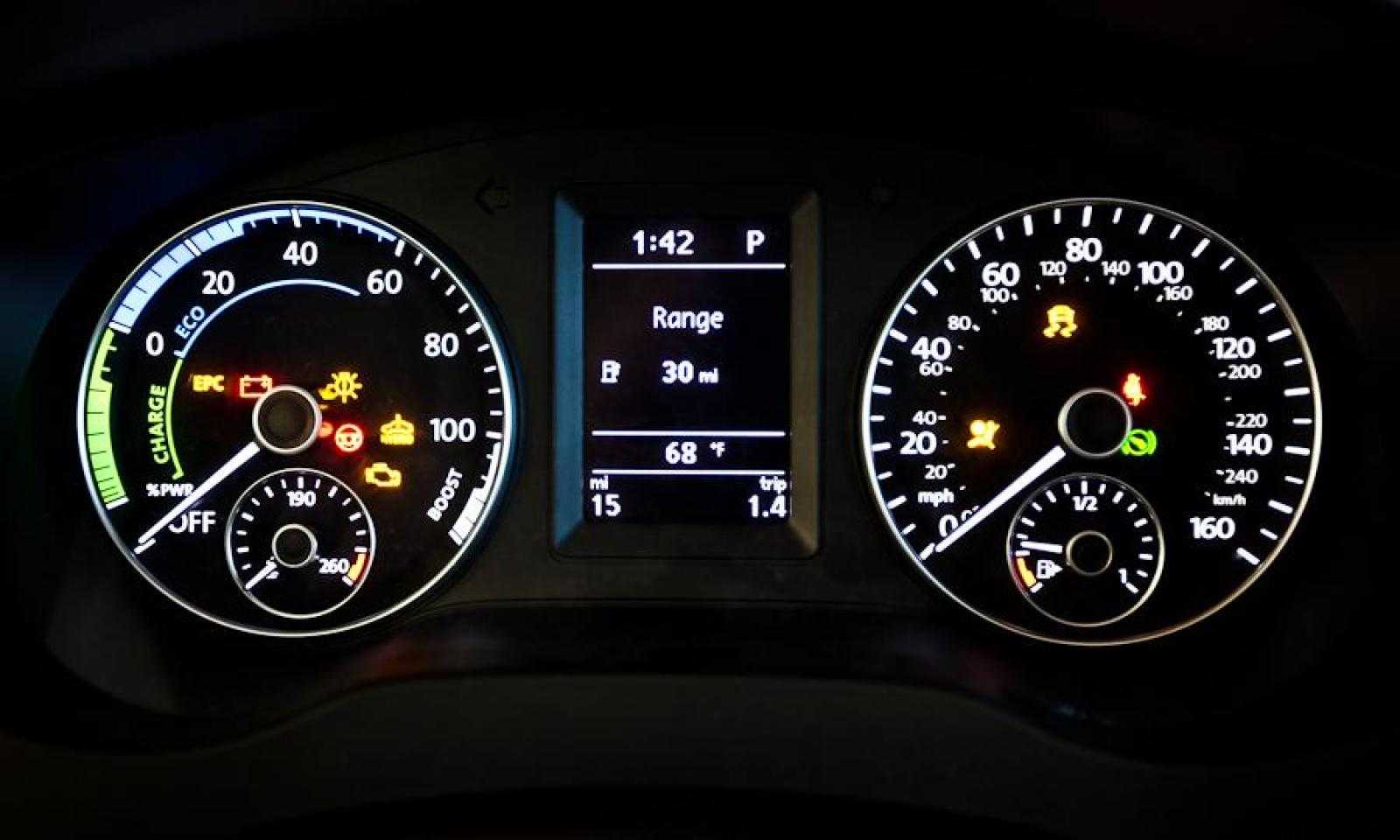

Панель приборов Фольксваген Джетта

Бортовой компьютер

Пожалуй, сегодня ни один автомобиль, не обходится без данного устройства. Дело в том, что бортовой компьютер (MFA) — это удобная вспомогательная система, которая включает в себя большое число различных показателей, которые можно вывести на дисплей приборной панели по запросу от автовладельца. Клавиши управления, которые располагаются непосредственно на рулевом колесе, позволяют настраивать и в некоторых моментах управлять работой компьютера. Как правило, бортовой компьютер имеет два запоминающих режима работы:

хранение информации от показателей по отдельным поездкам;
хранение информации от показателей по суммарному пробегу.

Таким образом, рассматривая приведенные примеры приборных устройств, устанавливаемых в разное время на модель Volkswagen Jetta, можно сделать следующие выводы. Сегодня автопроизводитель Фольксваген предлагает более инновационный вариант органа управления транспортным средством, в котором учтены разные условия эксплуатации автомобиля, чтобы пользоваться им было удобно и комфортно, не только в дневное, но и в ночное время суток.

Контрольная лампа неисправности антиблокировочной системы тормозов abs – жёлтая

Если в системе ABS при запуске двигателя или во время движения автомобиля обнаруживается неисправность. Загорается эта контрольная лампа. Как можно скорее обратитесь в авторизованный сервисный центр Geely. Для проведения проверки и ремонта.

Если лампа во время движения загорается. А затем гаснет и не загорается снова. Это не является признаком неисправности системы.Если загорается контрольная лампа системы ABS. А контрольная лампа неисправности тормозной системы при этом не горит. Функция антиблокировочной системы отключается, но рабочая тормозная система сохраняет работоспособность.

Если контрольная лампа системы ABS и контрольная лампа неисправности тормозной системы продолжают гореть. Незамедлительно остановите автомобиль в безопасном месте. И обратитесь в авторизованный сервисный центр Geely. В этом случае также может быть неисправна рабочая тормозная система. Поэтому тормозные свойства автомобиля могут значительно ухудшиться.

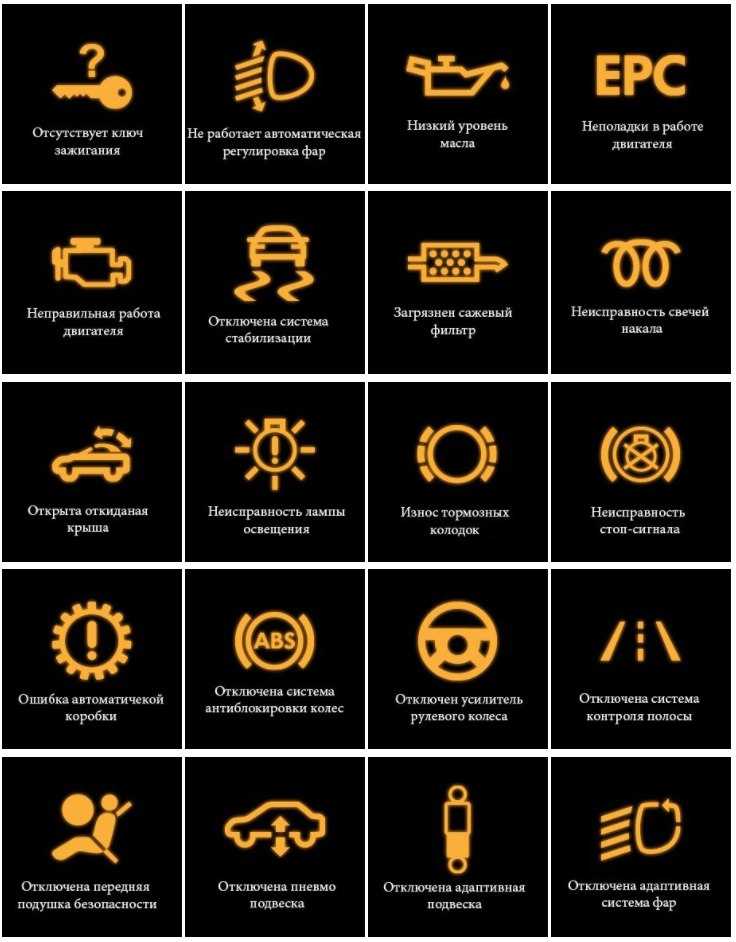

Описание и фото значков

На панели есть значки, которые предупреждают водителя о неисправности деталей, например, антиблокировочной системы тормозов или задних фар.

Кроме того, символы включаются при использовании различных функций. Во время каждого запуска двигателя индикаторы активизируются — так компьютер проверяет все механизмы автомобиля.

Индикаторы состояния авто

Специальные сигналы предупреждают о наличии таких проблем, как:

Неудовлетворительная полнота отпускания тормоза.
Недостаточный уровень какой-либо жидкости (топлива или масла).
Некорректная работа антиблокировочной системы тормозов. Датчик нужно заменить или очистить от загрязнений. Такой сигнал может возникнуть и по другим причинам: автомобиль, находясь в спортивном режиме, быстро ускорялся, а тормозил резко; машина застряла, и колеса буксуют.
Повреждение электроусилителя. Если не обращать внимания на этот сигнал, то рулевое управление станет тяжелым.
Повышение температуры охлаждающей жидкости. В дальнейшем приводит к перегреву двигателя. Значок может предупреждать о коротком замыкании или поломке датчика, если был использован холодный пуск.
Деформация двигателя и увеличение выброса вредных газов в атмосферу.
Повышенное давление масла. Этот индикатор также говорит о поломке насоса или о том, что в масляной магистрали есть пробка.
Неисправность подушек безопасности или отключение их вручную.
Необходимость замены масла или фильтров.
Недостаточный объем жидкости в бачке омывателя.
Высокое или низкое давление в шинах. В некоторых случаях — прокол.
Повышенная температура масла в трансмиссии. Это может быть вызвано некачественным техническим продуктом.
Пустой бак, нужно сделать дозаправку.
Неполадки с системой Pre Collision System, предотвращающей столкновение.
Сбои в работе переключения фар ближнего и дальнего света Adaptive Front Lighting.
Неправильное функционирование системы, удерживающей машину на полосе движения.
Прогрев камеры сгорания (при этом нельзя запускать двигатель).
Обнаружение воды в топливном фильтре.
Проблема с системами Traction Control.
Неисправность трансмиссии, во время которой коробка передач не работает.

Другая категория символов загорается при включении таких элементов, как:

Дальний свет.
Ближний свет.
Противотуманные фары.
Двигатель.
Стояночный тормоз.

Следующие индикаторы реагируют на отключение:

Повышенной передачи.
Овердрайва.
Противобуксовочной системы.

Есть значки, срабатывающие при изменении состояния автомобиля:

Нахождение в режиме ECO.
Скольжение. Индикатор реагирует на движение машины по снегу, грязи или мокрому дорожному покрытию, затем обеспечивается сцепление.
Поднятие стояночного тормоза. Может загораться и в том случае, если есть поломка.

Остальные индикаторы предупреждают: о низком уровне заряда аккумулятора, активации передних и задних противотуманных фар, поворотников, габаритных или дневных ходовых огней и системы круиз-контроля, об открытой двери и непристегнутом ремне.

Приборы измерения

На панели есть тахометр, который показывает, с какой частотой двигатель совершает обороты. Снизу можно посмотреть температуру: если стрелка движется к красной черте, существует опасность кипения.

Спидометр измеряет скорость автомобиля, а ниже находится прибор, показывающий количество топлива в баке. Счетчики отображения пробега располагаются посередине: один нужен для того, чтобы подсчитать расход топлива, а другой вычисляет километраж поездок.

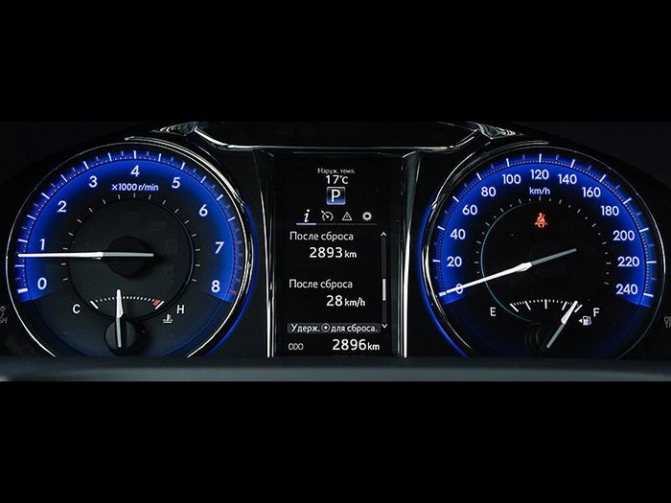

Как выглядит приборная панель Toyota Camry

Контролировать все системы автомобиля владельцу помогут отображенные на приборной панели показатели:

одометра, регистрирующего пробег машины;
расхода топлива;
измерителя антифриза;
регулятора, отвечающего за направление осей;
приборов, определяющих уровень топлива и моторного масла;
исправности аккумулятора;
текущей скорости передвижения и др.

На старых моделях

В старой версии Камри панель неяркая, с голубой подсветкой органов управления. Маркетологи компании Тойота предложили этот вариант, чтобы выделить гибриды среди прочих представителей модельного ряда. В качестве эксперимента конструкторы добавили доску органов контроля и управления, что приблизило машину к спортивному стилю.

Обновленная вариация

У приборной панели Toyota Camry (XV50) появились специальные значки, помогающие лучше контролировать состояние машины. Интерфейс стал более удобным и понятным, увеличился экран бортового компьютера.

Ошибки на панели

Полный список неисправностей, возникающих на доске, насчитывает несколько тысяч позиций.

Номер	Расшифровка
0048-54	Температурные датчики сломались.
00135/140	Сенсоры АБС работают неправильно.
00300	Превышена допустимая температура двигателя
00773	Давление масла слишком слабое.
16400/16403	ДПКВ и ДМРВ передают неправильные данные.
00001/03	Поломки тормозной системы, КПП или в модуле предохранителей.
00164	Контроллер заряда АКБ сломался.
00183	Модуль удаленного запуска двигателя работает некорректно.
00476	Модуль управления топливного насоса вышел из строя.
00532	Неполадки в электрической части авто.
01018	Двигатель вентилятора радиатора неисправен.
01165	ДПДЗ передает некорректные данные.
01314	ЭБУ работает неправильно.
2002	Сажевый фильтр износился.
00043/60/61/63/79	Неполадки в осветительных приборах.
00910	Неисправности в аварийной сигнализации.
00868	Перегорели лампы ближнего света.

Джили атлас приборная панель. контрольная лампа перегрева двигателя – красная

Контрольная лампа загорается при чрезмерном повышении температуры охлаждающей жидкости двигателя. В этом случае необходимо незамедлительно остановить автомобиль и выключить двигатель. Как можно скорее обратитесь в авторизованный сервисный центр Geely. Для проведения проверки и ремонта.При горячем двигателе давление в системе охлаждения может быть очень высоким. Не открывайте крышку расширительного бачка и крышку радиатора. Пока двигатель не остынет.Не касайтесь вентилятора системы охлаждения при горячем двигателе. Даже если он заглушен! Вентилятор может включиться внезапно!

Ошибка EPC на Фольксваген

Одним из главных преимуществ автомобильной электроники является возможность самодиагностики транспортного средства. С помощью специальных систем и программного обеспечения машина сообщает водителю о возникающих неисправностях намного раньше, чем их мог бы заметить человек. При этом на приборной панели не отображается полная информация – обычно загораются только индикаторы. Для того чтобы узнать, какая именно проблема стала причиной включения лампочки, требуется провести дальнейшую диагностику, подключая к автомобилю ноутбук.

Особенности самодиагностики моделей VW

На панели автомобилей марки Volkswagen при появлении проблем загорается индикатор EPC (Electronic Power Control). Диагностика позволяет получить код ошибки, который следует сравнить с табличным значением, выявив неисправность и приняв решение по поводу её исправления. Сделать это своевременно, восстановив работоспособность авто до того как проблема привела к более серьёзным последствиям, позволяет обращение в автосервис сразу же после того как загорелась лампа.

При наличии соответствующего программного обеспечения можно попытаться выполнить расшифровку самостоятельно. Для этого понадобится ноутбук, специальный адаптер и программа. Обычно программное обеспечение поставляется вместе с самим комплектом.

Виды ошибок у авто Фольксваген

По статистике, в большинстве случаев ошибка EPC на Фольксваген определяется кодами «00588», «p2002», «p0016», «00532» и «00778». Они обозначают, что проблема заключается, соответственно, в водительской подушке безопасности, сажевом фильтре, датчике распределительного или коленчатого вала, системе напряжения электропитания и датчике поворота рулевого колеса.

Среди других популярных кодов чаще всего встречаются такие сигналы, показывающие проблему с соответствующим датчиком или электронной системой:

от 00048 до 00054 – проблемы с температурным датчиком теплообменника или испарителя, реже – пространства для ног в первом или втором ряду автомобиля;
00092 – с температурным датчиком стартерной батареи;
от 00135 до 00141 – с устройством ускорения переднего или заднего колеса;
от 00190 до 00193 – с датчиками касания на наружных дверных ручках автомобиля;
00218 – с датчиком, контролирующим влажность воздуха;
00256 – с приспособлением, контролирующим параметры антифриза (охлаждающей жидкости, ОЖ);
00282 – со скоростным датчиком;
00300 – с электроникой, контролирующей температуру моторного масла;
от 00438 до 00441 – с датчиками уровня топлива в баке;
00763 или 00764 – с электроникой, контролирующей давление газа;
00769 или 00770 – с датчиком, определяющим температуру ОЖ на выходе из двигателя;
00772 или 00773 – с устройством, которое контролирует давление масла.

Если лампа загорается при включении зажигания, переживать по этому поводу водителю не стоит. Включение EPC в этом случае происходит для демонстрации исправности сигнализирующего устройства. Свидетельством проблемы является только постоянное горение индикатора. Если же лампа периодически загорается и гаснет, скорее всего, причина заключается в нарушении её контактов.

Ошибки EPC по моделям

Отличий в сигналах ЕРС для каждой отдельной модели автоконцерна VW не существует. Поэтому код, полученный по результатам диагностики, будет одинаковым для автомобилей Volkswagen Eos, Phaeton, Touareg или Passat. Не имеет значения и год выпуска авто – система самодиагностики стоит на всех современных Фольксвагенах.

Из-за того что общее количество ошибок исчисляется тысячами, поместить их в одной таблице вряд ли получится. Но определить проблему, не обнаруженную в списке, может даже автолюбитель, выполняющий диагностику самостоятельно. Для этого следует обратиться в автосервис, где не только объяснят причину поломки, но и займутся её устранением.

Обозначение значков на панели приборов

Теперь приступим непосредственно к описанию возможных сигналов. Их можно разделить на несколько категорий, которые стоит разобрать отдельно.

Дополнительные функции

Эти индикаторы призваны напомнить владельцу о необходимом действии, без которого в текущий момент или в дальнейшем эксплуатация будет невозможна.

Это самые распространённые сигнальные знаки, о которых стоит упомянуть.

Световые приборы

Далее, разберём обозначения значков на панели приборов, оповещающих владельца о работе внешних осветительных элементах.

Эти обозначения помогут вовремя сориентироваться и не дезинформировать других водителей о своих намерениях (в случае с поворотом) или сохранить уровень заряд аккумулятора (если вовремя отключить внешнее освещение).

Значки, оповещающие о серьёзной опасности

Эти сигналы имеют большое значение. Их наличие сигнализирует о серьёзных неисправностях, при которых эксплуатировать автомобиль не рекомендуется. Советуем обратить на это раздел больше внимания.

При наличии подобных оповещений следует сначала устранить проблему и только потом эксплуатировать транспортное средство.

Оповещения систем безопасности

Этот раздел содержит обозначения значков на панели приборов из системы, отвечающей за безопасность водителя и пассажиров автомобиля.

Индикаторы контроля специальных систем

Современные автомобили оснащены массой специальных возможностей, упрощающих их эксплуатацию. А чтобы пользователь мог контролировать их работу, на панели загораются соответствующие сигналы.

Распространенные ошибки

Коды и их расшифровки будут одинаков для всех автомобилей Volkswagen, хоть Поло хоть Седан.

Самые распространенные ошибки:

Климатконтроль
Ошибки 510, 511	это неисправности датчиков температуры в центральном и соответственно в ножном отделении.
Ошибки 311,313	проблемы с датчиком температуры в панеле или в канале воздухопритока.
Двигатель
Р0016	говорит, что валы двигателя расположены неверно относительно друг-друга.
722	датчик давления масла или его проводка находятся в неисправности.
Р2002	свидетельствует, что сажевый фильтр пришел в негодность
Электропроводка
U111300	ошибка, которая возникает при неполадке в проводке.
588	неисправность контактов отвечающих за подушки безопасности.
532	возникает при одновременной большой электрической нагрузке, чаще всего в пробках. Что делать, когда она возникает? Перезапустить двигатель, снизить нагрузку на сеть. Затем стоит проверить заряд аккумулятора и всю его проводку. Если ошибка выскакивает систематично, скорее всего, потребуется замена аккумуляторной батареи.

Выберете модификацию т/с для поиска панель приборов

Двигатель: объем — 1.4 л., мощность — 122 л.с., тип — бензиновый, модель — CAXA. Привод: передний. Год выпуска: 2007—2010

Двигатель: объем — 1.4 л., мощность — 140 л.с., тип — бензиновый, модель — BMY. Привод: передний. Год выпуска: 2006—2010

Двигатель: объем — 1.4 л., мощность — 160 л.с., тип — бензиновый, модель — CAVD. Привод: передний. Год выпуска: 2008—2010

Двигатель: объем — 1.4 л., мощность — 170 л.с., тип — бензиновый, модель — BLG. Привод: передний. Год выпуска: 2006—2010

Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — BGU. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — CCSA. Привод: передний. Год выпуска: 2008—2010

Двигатель: объем — 1.6 л., мощность — 115 л.с., тип — бензиновый, модель — BLF. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 2 л., мощность — 116 л.с., тип — бензиновый, модель — BHY. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 2 л., мощность — 117 л.с., тип — бензиновый, модель — BEV. Привод: передний. Год выпуска: 2005—2009

Двигатель: объем — 2 л., мощность — 150 л.с., тип — бензиновый, модель — BLX. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 2 л., мощность — 170 л.с., тип — бензиновый, модель — CAWA. Привод: передний. Год выпуска: 2008—2010

Двигатель: объем — 2 л., мощность — 185 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2005—2008

Двигатель: объем — 2 л., мощность — 200 л.с., тип — бензиновый, модель — AXX. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 2.5 л., мощность — 150 л.с., тип — бензиновый, модель — BTK. Привод: передний. Год выпуска: 2006—2010

Двигатель: объем — 2.5 л., мощность — 152 л.с., тип — бензиновый, модель — BTK. Привод: передний. Год выпуска: 2005—2007

Двигатель: объем — 2.5 л., мощность — 170 л.с., тип — бензиновый, модель — CBUA. Привод: передний. Год выпуска: 2008—2010

Двигатель: объем — 2.5 л., мощность — 173 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2007—2009

Двигатель: объем — 2.8 л., мощность — 174 л.с., тип — бензиновый, модель — AAA. Привод: передний. Год выпуска: 2009—2010

Двигатель: объем — 1.6 л., мощность — 90 л.с., тип — дизель, модель — CAYB. Привод: передний. Год выпуска: 2009—2010

Двигатель: объем — 1.6 л., мощность — 105 л.с., тип — дизель, модель — CAYC. Привод: передний. Год выпуска: 2009—2010

Двигатель: объем — 1.9 л., мощность — 101 л.с., тип — дизель, модель — BRM. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 1.9 л., мощность — 105 л.с., тип — дизель, модель — BXE. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 2 л., мощность — 110 л.с., тип — дизель, модель — CLCA. Привод: передний. Год выпуска: 2010

Двигатель: объем — 2 л., мощность — 136 л.с., тип — дизель, модель — CBDA. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 2 л., мощность — 140 л.с., тип — дизель, модель — BMM. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 2 л., мощность — 140 л.с., тип — дизель, модель — BKD. Привод: передний. Год выпуска: 2005—2010

Двигатель: объем — 2 л., мощность — 170 л.с., тип — дизель, модель — CEGA. Привод: передний. Год выпуска: 2006—2010

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

приборная панель на современном автомобиле Фольксваген Джетта выполнена очень органично, но при этом считается достаточно компактной и не занимает много места на торпеде

Для того чтобы по достоинству оценить все положительные моменты, которыми обладает приборная панель современного варианта, вспомним, как данный элемент управления выглядел в эпоху первых поколений модельного ряда Jetta, а именно 1979 – 2002 года выпуска. Ну а далее представим образец данного устройства, который устанавливается на автомобилях Volkswagen Jetta 2003 – 2014 года выпуска. Рассмотрим его основные особенности и систему управления.

Контрольная лампа неисправности тормозной системы – красная

Если контрольная лампа продолжает гореть во время движения

Осторожно остановите автомобиль в безопасном месте. В этом случае усилие на педали тормоза может возрасти

Или её рабочий ход может увеличиться. При нажатии на педаль может потребоваться больше времени для остановки автомобиля. Выключите двигатель и запустите его снова. Если контрольная лампа продолжает гореть. Предоставьте автомобиль в авторизованный сервисный центр Geely для проведения проверки и ремонта.

Если горит контрольная лампа неисправности тормозной системы. Возможно нарушение нормальной работы тормозов. Движение на автомобиле с горящей контрольной лампой неисправности тормозной системы. Это может привести к дорожно-транспортному происшествию. Если контрольная лампа продолжает гореть после полной остановки автомобиля. Предоставьте автомобиль в авторизованный сервисный центр Geely для проведения обслуживания.
