Предохранители audi 80: где находятся и как их заменить?

Расположение

Транспортные средства иностранного производства в большинстве своем оборудованы многими электроприборами, требующими защиты. Именно для этого используются блоки предохранителей — с целью защиты оборудования от перенапряжения. Автомобили Ауди 80 b3 или б4, как и другие иномарки, снабжены блоком с предохранителями и реле.

Блок можно найти в подкапотном пространстве. После открытия капота вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.

В этом блоке предохранителей находится 31 деталь, защищающая цепи проводки. Также здесь находится четыре запасных компонента. Кроме того, в этом блоке предохранителей вы можете увидеть специальный разъем, который необходим для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений приведена ниже.

Схема БП

Эта схема актуальна для автомобилей Ауди 80 b3 и б4.

Как отмечено выше, в автомобилях Ауди 80 b3 и б4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за функционирование электрических стеклоподъемников, электролюка, если таковой имеется (в зависимости от комплектации) и устройства регулирования положений передних сидений. Также здесь находится устройство, отвечающее за функционирование вентилятора радиатора системы охлаждения.

Возможные неисправности проводки и способы их устранения

Автовладельцы Ауди 100 чаще всего сталкиваются с такими неисправностями электроцепи:

  1. Полностью или частично разряженный аккумулятор. Такая проблема может быть обусловлена как саморазрядом АКБ, так и разрушением его внутренней конструкции. В зависимости от причины, проблема решается либо путем зарядки батареи, либо ее заменой.
  2. Выход из строя предохранителя — самая безобидная неисправность, решается путем замены вышедшего из строя элемента.
  3. Обрыв в цепи. Более сложная неисправность, как правило, обусловлена допущением ошибок при укладке проводов. Запомните — при замене провода ни в коем случае нельзя укладывать в места, где они будут подвержены воздействию движущихся элементов.
  4. Окисление контактов на разъемах подключения. Часто бывает такое, что участок электроцепи целы, предохранитель — тоже, но оборудование при этом все равно не работает. Такая проблема может быть обусловлена окислением контактов на штекере или разъеме подключения. Решить ее можно путем зачистки контакта или его замены.

Основной блок предохранителей

Назначение А
1 Противотуманные фары, задние противотуманные фонари 15
2 Аварийная сигнализация 15
3 Звуковой сигнал, обогрев сидений 30
4 Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики 15
5 2-я скорость вращения вентилятора обдува радиатора 30
6 Задние правые габаритные и стояночные огни 5
7 Задние левые габаритные и стояночные огни 5
8 Правая фара дальнего света, сигнальная лампочка дальнего света 10
9 Левая фара дальнего света 10
10 Правая фара ближнего света, электродвигатель регулировки положения правой фары 10
11 Левая фара ближнего света, электродвигатель регулировки положения левой фары 10
12 Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора 15
13 Топливный насос 15
14 Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер 5
15 Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер 25
16 Обогрев заднего стекла, обогрев зеркал 30
17 Вентилятор обдува салона, автоматический кондиционер 30
18 Электрические зеркалаОчиститель заднего стекла (Avant) 515
19 Центральный замок, обогрев цилиндра выключателя замка, противоугонная система 10
20 Вентилятор обдува радиатора, 1 -я скорость, вентилятор салона 30
21 Диагностический разъем 10
22 Бензин: Не используется (автомобили с бензиновыми двигателями) Дизель: Свечи накаливания (автомобили с дизельными двигателями) 80
23 Не используется
24 Не используется
25 Бензин: Обогрев лямбда-зонда. Дизель: У автомобилей с дизельными двигателями не используется 5
26 Разъем для прицепа 30
27 Система зажигания/впрыска топлива 10
28 Бензин: Система зажигания/впрыска топлива. Дизель: У автомобилей с дизельными двигателями не используется 10
29 Стоп-сигнал 10
30 Бензин: Регулировка скоростного режима (автомобили с АКП)Дизель: У автомобилей с дизельными двигателями не используется. 5
31 АБС, блокировка дифференциала 15
32 Бензин: Система зажигания/впрыска топлива Дизель: У автомобилей с дизельными двигателями ТБ – клапан отсечки топлива 10
Реле
1 Реле противотуманных фар и задних габаритных огней (У автомобилей без противотуманных фар на этом месте стоит перемычка)
2 Реле вентилятора обдува радиатора (у автомобилей без кондиционера)Реле вентилятора обдува радиатора для включения 2-й ступени вращенияДизель: Не используется
3 Реле включения вентиляторовДизель: Не используется
4 Реле омывателя фар
5 Реле разгрузки (Х-контакт)
6 Реле вентиляторов обдува салона (кондиционер с ручным управлением)Реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)
7 Реле звукового сигнала
8 Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач)У автомобилей без такой системы стоит перемычкаУ автомобилей с автоматической коробкой передач это место свободно
9 Реле интервального режима стеклоочистителя
10 Бензин: Реле топливного насосаДизель: Реле свечей предварительного разогрева
11 Реле вентилятора обдува радиатора для включения 1-й ступени вращения

Схема автомобиля — Ауди 80 — предохранители

В данном разделе мы рассмотрим назначение предохранителей на Audi 80 (B3) 1990-1992 г.г. выпуска. Ауди 80 дебютировал в 1972 г. и вскоре завоевал престижное звание «Автомобиль года». С модификациями Ауди 80 выпускался более 20 лет, и до сих пор считает одной из самых надежных и престижных машин. До 1976 г. выпускался Ауди 80 B1, с 1978 по 1986 гг. – Ауди 80 B2, в 1986–1991 гг. – Ауди 80 B3, а последние три года (до 1994 г.) – Ауди 80 B4. Модификация Ауди 90 обозначала автомобили Ауди 80 более высокой комплектации и с самыми мощными моторами. Наиболее глубокая модернизация марки была произведена в 1986 г. Ауди 80 получила единственный тип кузова – четырехдверный седан. Основным же новшеством явилась полная оцинковка всего кузова, что дало возможность компании Ауди давать десятилетнюю гарантию от сквозной коррозии кузовов серий Ауди 80 б3 и б4. В 1991 г. был произведен последний рестайлинг. Из модельного ряда исчезла Ауди 90 – теперь все машины этого класса носили обозначение Ауди 80 (в США осталось название Ауди 90). Опять появился кузов универсал – Ауди 80 Avant. В этом же году выпущен дизельный Ауди 80 TDI – чемпион мира по экономичности. В 1994-м Ауди 80 на конвейере сменила модель Ауди A4.

Выход какой-либо системы электрооборудования из строя может быть вызван перегоревшим предохранителем. Предохранители собраны в одном блоке. Блок предохранителей/ реле расположен под капотом двигательного отсека. Предохранители закрыты крышкой. На блоке предохранителей имеются четыре запасных предохранителя разной мощности. Неплохо иметь в автомобиле набор запасных предохранителей. Их можно приобрести у дилера фирмы Aуди.

А – запасные предохранители

В – дополнительные предохранители (номера 23-28)

Замена предохранителя

Перед заменой предохранителя, выключите все фары, лампочки и электрооборудование автомобиля, а также достаньте ключ из замка зажигания для того, чтобы не повредить систему электрооборудования. Для снятия крышки блока предохранителей/ реле, отсоедините обе защелки снаружи крышки. Просмотрите список предохранителей для того, чтобы определить какой предохранитель защищает вышедшую из строя цепь. Снимите перегоревший предохранитель при помощи пластикового зажима. Этот зажим расположен на крышке блока предохранителей/ реле. Замените перегоревший предохранитель, который можно определить по перегоревшей металлической полоске, предохранителем той же мощности.

Обратите внимание!

Не используйте предохранитель большей мощности, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару.

Если предохранитель постоянно перегорает, не заменяйте его непрерывно.

Необходимо найти источник перегрузки или короткого замыкания. Ни в коем случае нельзя устанавливать вместо предохранителя кусок фольги или проволоки, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару.

После замены предохранителя, установите крышку блока предохранителей/реле на место.

Цветовые обозначения

Электрические цепи люка, стеклоподъемников и регуляторов положения сидения водителя защищены автоматическими выключателями, которые включаются снова автоматически после того, как была устранена причина перегрузки цепи. Цифра на корпусе предохранителя обозначает его мощность в Амперах.

Подготовка

Так работает электопредохранитель-индикатор.

Если у вас перестал работать какой-нибудь электроприбор, то в большинстве случаев виновником является предохранитель. Перебирать все предохраняющие элементы очень неудобно, поэтому нужно воспользоваться схемой. Она достаточно проста и разобраться в ней сможет даже начинающий автолюбитель. Слева пишется номер предохранителя, далее на какую силу тока он рассчитан и в последнем столбце указано оборудование, за которое он отвечает. Цвет предохранителя зависит от его номинала:

  • красного – 10 ампер;
  • синего – 15 ампер;
  • желтого – 20 ампер;
  • белого – 25 ампер;
  • зеленого – 30 ампер.

Монтажный блок реле в салоне

Расшифровка для автомобилей выпущенные до 1989 года

№ реле на рисунке выше Название
1 Реле ABS
2 Реле сигнализатора не пристегнутого ремня безопас­ности
3
4 Реле муфты кондиционера
5
6 Реле фар головного освещения
7
8
9
10
11
12
13
14
15 Реле электропривода люка и стеклоподъёмников
17
18

Расшифровка для автомобилей выпущенные после 1989 года

№ реле на рисунке выше Название
1 Реле ABS
2 Реле сигнализатора не пристегнутого ремня безопасности
3 Реле системы внутреннего освещения
4 Реле муфты кондиционера
5 Реле очистителя/ омывателя ветрового стекла*
6 Реле фар головного освещения
7
8
9 Реле автоматической блокировки переключения передач
10
11
12
13 Реле обогревателя сиденья переднего пассажира
14 Реле обогревателя сиденья водителя
15 Реле электропривода люка и стекло подъёмников
17 Реле световой сигнализации противоугонной системы
18 Реле обратного тока (электроприводов сидений и зеркал заднего вида)

Дополнительный блок реле в салоне

p, blockquote 15,0,0,0,0 —>

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

На разных модификация не все реле могут быть заняты.

p, blockquote 18,0,0,1,0 —>

Описание

p, blockquote 19,0,0,0,0 —>

  1. Система АБС
  2. Сигнальная лампа ремней безопасности
  3. Блок управления внутренним освещением
  4. Блок реле муфты кондиционера
  5. Стеклоочиститель и стекло омыватель заднего стекла
  6. Устройство контроля давления масла, блок управления переднего освещения
  7. Не используется
  8. Не используется
  9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
  10. Не используется
  11. Не используется
  12. Пассажирские сиденья с подогревом
  13. Водительское сиденье с подогревом
  14. Реле люка на крыше автомобиля
  15. Блок управления люком и дверными стеклами с электроприводом
  16. Блок управления люком и дверными стеклами с электроприводом
  17. Реле сигнальных ламп противоугонной сигнализации
  18. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

5 — реле электротока 12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень) 13,14 — реле управления рециркуляцией ОГ 15 — реле контроля ламп освещения 18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость) К — предохранитель вентилятора обдува радиатора S — предохранитель электротока.

p, blockquote 22,0,0,0,0 —>

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

14.10. Таблица предохранителей

Предохранители и реле volkswagen jetta 6 (nf), 2010 — 2019

Номер

Подключенные потребители Ампер
1 Противотуманные фары, задние противотуманные фары 15
2 Аварийная световая сигнализация 15
3 Звуковой сигнал, обогреваемые сиденья 30
4 Часы, освещение багажного отсека, косметическое зеркало, лампа для чтения, розетка/прикуриватель, бортовой компьтер, полноавтоматический кондиционер, радио, система автопроверки (Auto-Check-System) 15
5 Вторая ступень скорости вентилятора системы охлаждения 30
6 Правые задний габаритный огонь, передний габаритный огонь 5
7 Левые задний габаритный огонь, передний габаритный огонь 5
8 Дальний свет правой фары, индикатор дальнего света 10
9 Дальний свет левой фары 10
10 Ближний свет справа, двигатель регулирования угла наклона фар справа 10
11 Ближний свет слева, двигатель регулирования угла наклона фар слева 10
12 Комбинация приборов, фара заднего хода, система автопроверки (Auto-Check-System), АКП, блокировка дифференциала, бортовой компьютер, система регулирования скорости движения, лампочка освещения салона с задержкой выключения, электронный термовыключатель, функционирование вентилятора системы охлаждения после прекращения работы двигателя 15
13 Топливный насос 15
14 Лампочка освещения номерного знака, освещение приборов, освещение моторного отсека, освещение вещевого ящика, автоматический кондиционер 5
15 Указатели поворота, стеклоочистители, насос системы омывания стекол, подогрев форсунок системы омывания стекол, вентилятор системы охлаждения (блок управления включением вентилятора системы охлаждения после прекращения работы двигателя), кондиционер 25
16 Обогрев заднего стекла, обогрев внешних зеркал заднего вида 30
17 Вентилятор, автоматический кондиционер 30
18 Электрическое регулирование внешних зеркал заднего вида, омыватель заднего стекла (универсал) 5 15
19 Система замков с центральным управлением, отопление цилиндров механизма открывания дверей, сигнализация 10
20 Первая ступень вентилятора системы охлаждения, включение вентилятора после прекращения работы двигателя 30
21 Самостоятельная диагностика/подключение диагностического прибора 10
22 Свободен

Электрические стеклоподъемники, электрический люк и электрическая регулировка сиденья снабжены автоматическими предохранителями, которые после устранения неисправности автоматически включаются снова. Предохранительные адаптеры находятся слева от дополнительного блока предохранителей слева под приборной панелью.

Номер Подключенные потребители Ампер
23 Свободен
24 Свободен
25 Отопление лямбда-зонда 5
26 Розетка прицепа 30
27 Система зажигания/впрыска 10
28 Система зажигания/впрыска 10
29 Стоп-сигнал 10
30 31 Система регулирования скорости движения в сочетании с автоматической коробкой передач, АБС, блокировкой дифференциала 5 15
32 Система зажигания/впрыска 10

Предохранители 27 и 28 снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur».

  • Главная
  • Руководства по эксплуатации и ремонту для автомобилей
  • Руководства по эксплуатации и ремонту для мотоциклов

Назначение

Ford mondeo 3 все предохранители и реле

Теперь перейдем к назначению компонентов БП. Таблицы представлены ниже.

Что касается реле, то, по всей видимости, вам также будет полезна эта информация.

Порядковый номер Что защищает
1 Обеспечивает безопасное функционирование ламп противотуманных огней и задних габаритов, а также мостика, если транспортное средство не оборудовано «противотуманками».
2 Эта деталь защищает от выхода из строя вентилятор охладительной системы (актуально для транспортных средств, не оборудованных системой климат-контроля).
3 Обеспечивает функциональность блока управления активации вентилируемого устройства после того, как мотор заглушается.
4 Это устройство позволяет безопасно функционировать системе омывания передних фар.
5 Разгрузочный компонент Х-контакта.
6 Для транспортных средств с ручным кондиционером данный компонент выполняет функцию защиты цепи вентилятора, а на авто с системой автоматического климат-контроля и некоторыми другими вариациями мотора шестой номер обозначает реле, отвечающее за функционирование второго вентилятора охладительной системы.
7 Отвечает за работоспособность рулевого гудка.
8 Этот номер позволяет обеспечить работоспособность системы сигнализации в автомобилях Ауди 80, оборудованных механической коробкой передач. Если ваше транспортное средство оборудовано автоматической КПП, то это место останется открытым.
9 Компонент прерывистого темпа омывания ветрового стекла.
10 Бензиновый насос Ауди 80.
11 Первый вентилятор охладительной системы.

Каждый электрический прибор автомобиля рассчитан на определенное напряжение. Диаметр питающего провода рассчитан с учетом этого напряжения. Если потребление тока в определенной цепи, например, из-за подключения дополнительных потребителей, возрастает, то питающий провод испытывает дополнительную нагрузку. Он может перегреться или даже перегореть, если движение тока не будет своевременно прервано. Эту функцию выполняют предохранители. Чтобы избежать полного обесточивания бортовой сети, каждая цепь имеет свой предохранитель. Вместе с тем, соединения с аккумулятором, генератором, стартером и замком зажигания не имеют предохранителей.

Для снятия и замены предохранителей пользуйтесь пластмассовым зажимом, который закреплен на крышке центральной распределительной панели (см. иллюстрацию 3.0).

Если новый предохранитель сразу после установки перегорает, то убедитесь, что был поставлен предохранитель нужного номинала, а не меньшего. Если номинал соответствует, то проверьте по отдельности все потребители данной цепи. Воспользуйтесь для этого соответствующей электрической схемой. При необходимости отсоедините все потребители цепи, а затем по одному подключайте. Если при подключении очередного потребителя предохранитель перегорает, то этот потребитель неисправен.

Резистор

Предохранители и реле мерседес w124 Вышедший из строя резистор печки является довольно распространённой неисправностью среди владельцев автомобилей Audi 80.

При этом устранить такую поломку самостоятельно не так сложно. Тут не обязательно обращаться в автосервис и платить кому-то деньги за сравнительно элементарный ремонт. Вам лишь потребуется новый резистор, а также понимание расположения искомого объекта.

Определить, что на Audi 80 не работает печка именно по причине отказа резистора, не сложно. Явным признаком такой неисправности является включение отопителя исключительно на 4 скорости, в то время как 1, 2 и 3 режимы обдува вентилятора не включаются.

Да, первым делом рекомендуется проверить состояние контактов в блоке управления, а также целостность проводов. Нельзя исключать, что дело в них. Но если проверка не показала никаких проблем в электроцепи, тогда дело в резисторе сопротивления отопителя. Он периодически перегорает, а потому нуждается в замене.

Если говорить о расположении, но резистор вы найдёте непосредственно на электромоторчике печки. Для доступа к нему потребуется открыть вещевой ящик и снять его с рельс. Фактически добраться до резистора предельно просто, если вы умеете снимать бардачок.

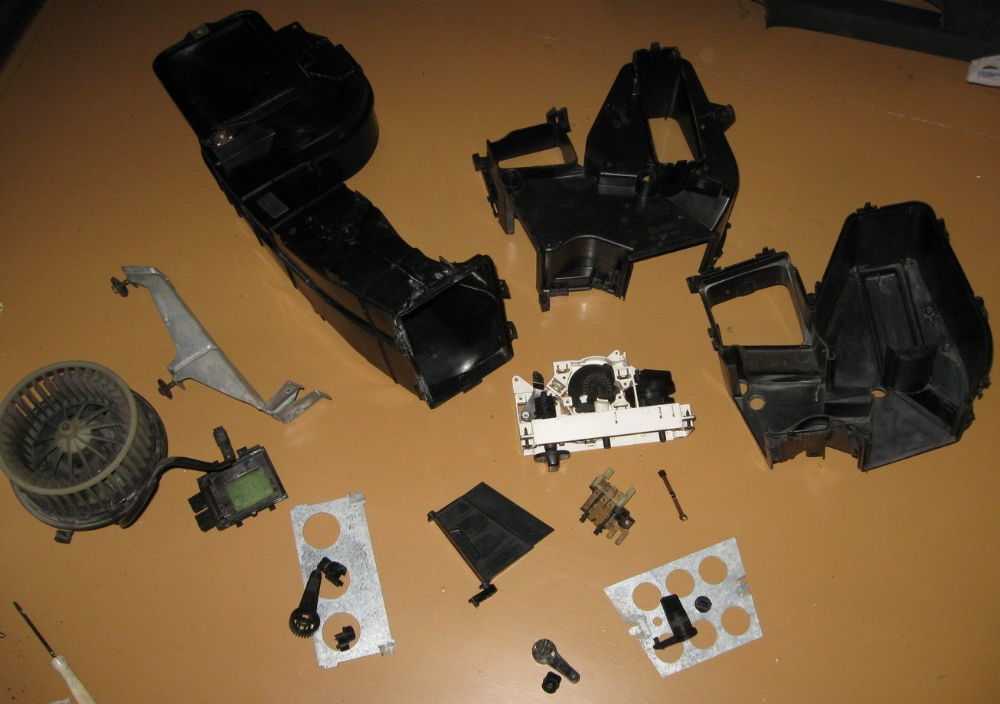

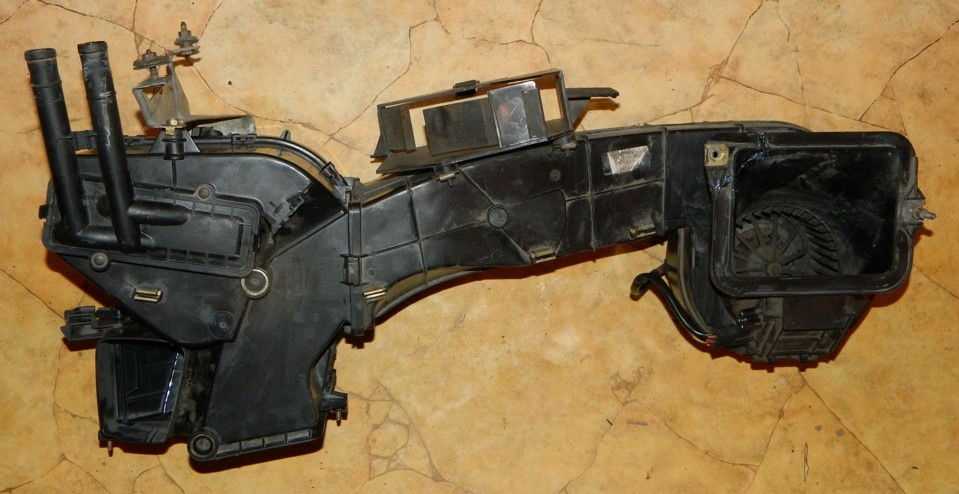

Воздуховод отопителя салона

Нужно отключить разъём с проводами и снять резистор с защёлок. Выходит из строя резистор по причине того, что сгорает тепловой предохранитель. Его нужно заменить, чтобы восстановить работоспособность элемента.

Решать автомобилисту, но владельцы Audi 80 обычно используют 2 метода:

  • покупают новый резистор и устанавливают его на место старого;
  • восстанавливают старый резистор сопротивления путём кустарного ремонта.

Объективно лучшим решением будет покупка нового элемента, который имеет гарантии качества от производителя. Но такой вариант более затратный в финансовом плане

А поскольку многим важно сэкономить, стоит описать вариант с ремонтом и восстановлением резистора

  • Здесь можно взять кусочек проволоки. Но вариант не самый лучший. Предпочтительнее использовать простой предохранитель номиналом 10 Ампер;
  • С помощью кусачек откусывается старый предохранитель, а на его место прикручивается новый 10-амперный элемент;
  • Используя медные провода в защитной оболочке, а также изоленту, соединяются контакты резистора с контактами плавкого предохранителя;
  • Далее узел собирается в обратной последовательности;
  • Проверяется работоспособность отопителя на всех скоростях.

Опыт автомобилистов показывает, что такая схема ремонта резистора сопротивления печки на автомобилях Audi 80 имеет полное право на существование. Но если вы сомневаетесь, просто купите новый резистор, и поменяйте его согласно инструкции. Это дело буквально на 10 минут вашего времени.

Радиатор системы отопления

Хотя предохранители, реле и резисторы являются маленькими элементами автомобиля, они могут сыграть ключевую роль во многих вопросах. Включая и работоспособность системы отопления на автомобилях Audi 80 в разных кузовах.

Причём проверить состояние рассмотренных компонентов довольно просто. Автопроизводитель предусмотрел удобный доступ к блоку предохранителей, резистору. Даже блок управления отопителем разобрать не так сложно, как некоторым может показаться. Несколько защёлок и крепёжных винтов отделяют вас от него.

Расположение

Транспортные средства иностранного производства в большинстве своем оборудованы многими электроприборами, требующими защиты. Именно для этого используются блоки предохранителей — с целью защиты оборудования от перенапряжения. Автомобили Ауди 80 b3 или б4, как и другие иномарки, снабжены блоком с предохранителями и реле.

Блок можно найти в подкапотном пространстве. После открытия капота вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.

В этом блоке предохранителей находится 31 деталь, защищающая цепи проводки. Также здесь находится четыре запасных компонента. Кроме того, в этом блоке предохранителей вы можете увидеть специальный разъем, который необходим для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений приведена ниже.

Схема БП

Эта схема актуальна для автомобилей Ауди 80 b3 и б4.

Как отмечено выше, в автомобилях Ауди 80 b3 и б4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за функционирование электрических стеклоподъемников, электролюка, если таковой имеется (в зависимости от комплектации) и устройства регулирования положений передних сидений. Также здесь находится устройство, отвечающее за функционирование вентилятора радиатора системы охлаждения.

Где искать предохранитель

Для начала разберёмся с предохранителем печки на Audi 80. Вне зависимости от того, какой кузов актуален для вашей машины, б3 или б4, расположение и схема используются одинаковые.

Искать нужный вам блок следует в подкапотном пространстве. Открыв капот своей Audi, вы увидите там блок предохранителей. Смотреть нужно в район под лобовым стеклом. Учтите, что сразу его можно и не заметить, поскольку блок прикрывается специальной пластиковой крышкой. Это необходимо для защиты от внешних пагубных воздействий в виде мусора и влаги.

В общей сложности в предохранительном блок Audi 80 расположен 31 элемент, а также 4 дополнительных компонента, так называемых запасных. Расположение предохранителей и реле актуально для В4 и В3, потому схему можно считать универсальной.

Здесь же вы найдёте специальный разъём. Его используют в ситуациях, когда требуется подключить тестер или иное диагностическое оборудование для проверки состояния, ошибок и работоспособности бортового компьютера вашей Audi 80.

Если говорить про интересующий нас вентилятор печки, то он располагается под 17 номером и имеет номинал 30 Ампер. При замене используйте исключительно аналогичный компонент с таким же номиналом. Брать предохранители на большее или меньшее количество ампер категорически не рекомендуется.

Чтобы не возникало никакой путаницы при поиске нужного предохранителя, опирайтесь просто на крышку предохранительного блока. С обратной стороны указаны соответствующие метки, позволяющие понять, где какой предохранитель или реле, и за что они отвечают.

С процедурой замены перегоревшего элемента также не должно возникать сложностей. Работа предельно простая, если действовать по инструкции и отталкиваться от основных рекомендаций. Замена предохранителя на Audi 80 выполняется в следующей последовательности:

  • Для начала выключите двигатель, и поднимите капот. Обязательно уберите минусовую клемму с аккумуляторной батареи автомобиля, чтобы полностью обесточить машину. Снимать и убирать всю батарею вовсе не обязательно. Достаточно снять минус;
  • Используя отвёртку, снимите защитную крышку с предохранительного блока. Переверните крышку, чтобы увидеть схему расположения, актуальную для вашего блока. Хотя детального описания там нет, но нанесённые символы вполне позволяют разобраться, где какой предохранитель и реле, а также какие защитные функции они выполняют;
  • Также на крышке должен быть закреплён специальный пинцет. Но поскольку Audi 80 является уже довольно старым автомобилем, пинцеты могли затеряться за долгий срок службы. Не стоит пытаться вручную вытащить предохранитель, поскольку можно легко случайно повредить другие плавкие элементы. Лучше использовать нечто вроде пинцета из маникюрного набора, либо небольшие плоскогубцы;
  • Извлеките предохранитель электровентилятора печки и визуально проверьте его состояние. Если он оплавился и деформировался, тогда точно вентилятор не включается из-за отсутствия питания, которое оборвал предохранитель;
  • Возьмите аналогичный предохранитель с таким же номиналом, и аккуратно вставьте его в гнездо вместо старого элемента защиты электровентилятора печки.

Остаётся лишь проверить отопитель на предмет работоспособности. Учтите, что предохранители не сгорают просто так. Для этого должна быть соответствующая причина. Нужно понять, из-за чего предохранители горят, и устранить неисправность.

Обычно это связано с износом электромоторчика, а также с проблемами в электропроводке. Иногда контакты окисляются, либо же образуются повреждения самих проводов, обрывы и пр. Рекомендуется проверить состояние проводки, ведущей к электромотору печки, и при необходимости заменить их и зачистить все контакты.

Если не устранить причину, новый предохранитель сгорит так же быстро, как и предыдущий. Дальнейшие постоянные замены предохранителей будут совершенно бессмысленными, пока есть причина, способствующая перегрузке электроцепи печки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
