Схема реле и предохранителей лада приора

Описание и назначение предохранителей в салоне Лады Приора

Салонный блок является основным. Именно от него по кузову расходятся все остальные потребители. В зависимости от комплектации, плавкие вставки и реле могут иметь разное назначение. Более подробно все расписано в таблицах.

Таблица салонных предохранителей:

Номер	Номинал	Стандарт/норма	Норма+кондиционер/Люкс
F1	25	Вентилятор охлаждения	Запасной
F2	25	Обогрев заднего стекла	Питание реле обогрева стекла, блок управления электропакетом, элемент обогрева заднего стекла, питание монтажного блока
F3	10	Дальний свет правой блок-фары	Дальний свет правой блок-фары, щиток приборов, индикатор дальнего света на щитке
F4	10	Дальний свет левой блок-фары	Дальний свет левой блок-фары
F5	10	Клаксон	Питание реле клаксона, питание монтажного блока, включение тревожного сигнала штатной охранной системы
F6	7,5	Ближний свет левой блок-фары	Ближний свет левой блок-фары
F7	7,5	Ближний свет правой блок-фары	Ближний свет правой блок-фары
F8	10	Сигнал тревоги штатной сигнализации	Питание монтажного блока, сигнал тревоги штатной сигнализации
F9	25	Отопитель	Запасной
F10	7,5 или 10	Салонный плафон, подсветка щитка приборов, стоп-сигнал	Щиток приборов, концевой выключатель стоп-сигнала, лампы сигналов торможения, освещение салона, дополнительный стоп-сигнал
F11	10 или 20	Мотор стеклоочистителя	Питание монтажного блока, стеклоочиститель, кнопка обогрева заднего стекла, очиститель заднего стекла, блок управления подушек безопасности
F12	20/10	«Плюс» после замка зажигания	Щиток приборов, ЭБУ электропакета, ЭБУ электромеханического усилителя руля, концевой выключатель лампы заднего хода, блок управления штатных парктроников
F13	15	Прикуриватель	Прикуриватель
F14	5	Габарит левой блок-фары, освещение номерного знака и багажника	Габаритный свет по левому борту, щиток приборов, индикатор включенного света, освещение номерного знака и багажника, ЭБУ электропакета
F15	5	Габаритный свет правой блок-фары	Габаритный свет по правому борту, плафон вещевого ящика
F16	10	Питание АБС	Питание АБС
F17	10	Левая ПТФ	Левая ПТФ
F18	10	Правая ПТФ	Правая ПТФ
F19	15	Обогрев сидений	Выключатель обогрева сидений, элементы обогрева
F20	5 или 10	Иммобилайзер	Выключатель и сигнализатор рециркуляции воздуха в салоне, питание монтажного блока, реле ближнего света и габаритов, питание реле вентилятора отопителя, ЭБУ стеклоочистителя, ЭБУ климат-контроля, датчик света и дождя
F21	7,5 или 5	Задние ПТФ	Аварийная сигнализация, ЭБУ климат-контроля, питание колодки диагностики
F22	20	Запасной	Мотор стеклоочистителя – автоматический режим очистки, питание монтажного блока, питание реле высокой скорости стеклоочистителя
F23	7,5	Запасной	Блок управления стеклоочистителем
F24	—	С 24 по 30 Резерв	С 24 по 30 Резерв
F25	—	—	—
F26	—	—	—
F27	—	—	—
F28	—	—	—
F29	—	—	—
F30	—	—	—
F31	30	ЭБУ электропакета	ЭБУ электропакета
F32	—	Запасной	Запасной

Таблица Реле:

Номер реле	Обозначение
K1	Электровентилятор охлаждения (Норма) или ближнего света (комплектация ЛЮКС)
K2	Обогрев стекла
K3	Реле стартера
K4	Реле зажигания
K5	Резерв
K6	Реле омывателя и стеклоочистителя
K7	Реле дальнего света фар
K8	Звуковой сигнал
K9	Сигнал тревоги штатной сигнализации
K10	Реле ПТФ
K11	Обогрев сидений
K12	Запасной

Чтобы запитывать цепи ЭБУ двигателя, в салоне также размещают небольшой блок плавких вставок и реле под торпедо в центральной части салона.

Таблица дополнительного монтажного блока:

Наименование	Номинал	Обозначение
Предохранитель F1	15	Питание главного реле и блокировки стартера
Предохранитель F2	7,5	Питание ЭБУ
Предохранитель F3	15	Питание топливного насоса
Реле К1	—	Главное реле
Реле К2	—	Реле топливного насоса

Вставки в этом блоке перегорают реже, зато очень часто выходят из строя реле. Поэтом при неполадках топливного насоса, следует заглядывать, в первую очередь, сюда.

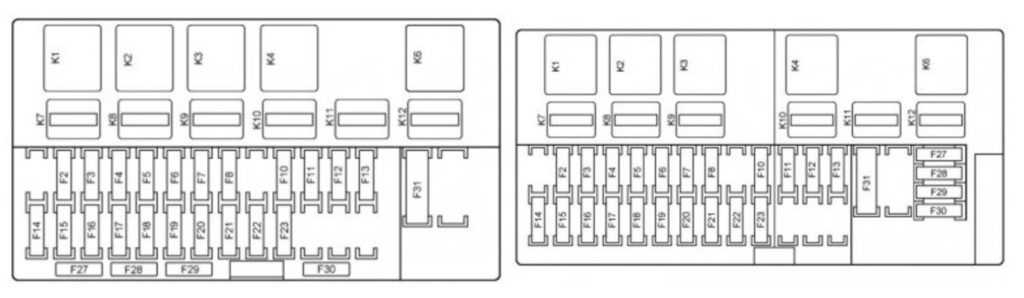

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

В автомобиле Приора реле в данном блоке имеют следующие задачи:

К1 – включение электровентилятора радиатора системы охлаждения двигателя К2 – включение обогрева заднего стекла К3 – запуск стартера

К4 – доп. реле К5 – резерв К6 – включение омывателя и очистителя ветрового стекла;

К7 – включение дальнего света фар; К8 – включение звукового сигнала; К9 – включение тревожного сигнала; К10-12 – резерв;

В вопросе, как снять блок предохранителей, Приора не требует обращения в сервис. Процесс замены его не составляет труда. Для начала, сняв клемму, обесточиваем блок. Иначе, во время демонтажа может произойти короткое замыкание.

Данное правило также относится к остальным блокам. Далее откручиваем болт, фиксирующий блок на месте. Затем нужно освободить блок от удерживания защелок-фиксаторов. Следом снимаем предохранители и реле. Потом настает очередь клемм проводов, входящих в блок.

Для удобства, лучше пометить все провода и места их расположения. Любая ошибка — и печальных последствий не избежать. Используя эти нехитрые советы, для вас вопросы, связанные с тем, как снять блок предохранителей на Приоре, не вызовет трудностей.

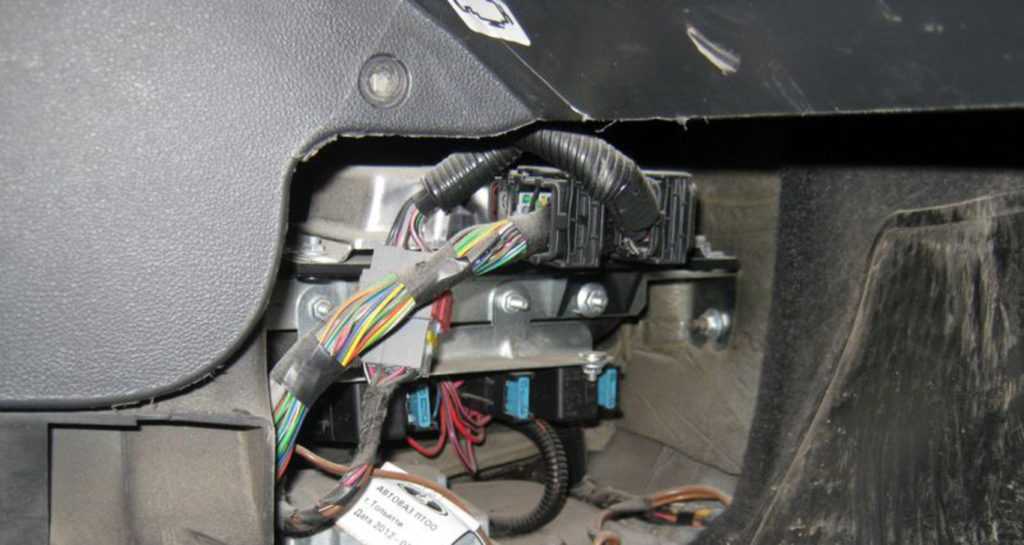

Предохранители и реле на Приоре под центральной консолью с пассажирской стороны: назначение элементов

Сбоку с пассажирской стороны под облицовкой тоннеля пола имеется еще один монтажный блок с предохранителями и реле. Для чего он нужен, рассмотрим детально. Как уже упоминалось выше, этот блок отвечает за цепи управления бензонасосом, стартером и контроллером (там же установлен и ЭБУ). Чтобы добраться до блока, необходимо снять декоративную накладку, выкрутив саморез крестовой отверткой.

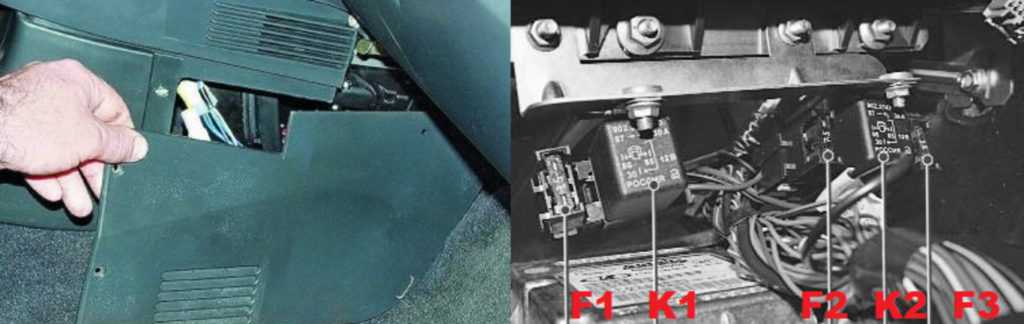

Получив доступ к монтажному блоку, обнаруживаем дополнительный блок с предохранителями и реле.

Изучим его составные элементы.

Реле на этом блоке отвечают за коммутацию следующих видов электрооборудования:

1. K1 — реле зажигания.
2. K2 — реле бензонасоса.

Предохранители отвечают за защиту цепей следующих устройств:

• F1 — предохранитель синего цвета на 15А, который отвечает за исправность цепи стартера;
• F2 — красного цвета на 7,5А, и отвечает за исправность цепи контроллера ЭБУ;
• F3 — синего цвета на 15А. Это именно тот предохранитель, который очень часто становится причиной неработающего бензонасоса. Если на Приоре не работает бензонасос, то первым делом нужно проверить целостность предохранителя F3 на монтажном блоке под центральной консолью со стороны пассажира.

Ниже представлено видео, которое поможет разобраться, где находится монтажный блок.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

• F1 — защита ЭСУД (30 А);
• F2 — усилитель руля (50 А);
• F3 — цепи генератора (60 А);
• F4 — аналогично F3;
• F5 — питание блока АБС (40 А);
• F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».
