Ваз-2121 технические характеристики

Оснащение и комфорт

На первый взгляд, ВАЗ «Нива» 21213 – это Волжский аналог уральского УАЗа 469-й модели. Да, по ходовым качествам и проходимости это почти что сиамские близнецы, но внутри они совершенно разные. Передний ряд сидений – с подголовниками, спинка регулируется по длине и углу наклона, задний ряд складывается для увеличения багажного пространства. По заказу «Нива» укомплектовывалась омывателем и очистителем заднего стекла, а также обогревателем окон на электроприводе. По сегодняшним меркам оснащение волжского внедорожника почти что аскетичное, однако в 70-х о таких роскошных вещах даже и не мечтали.

Степень универсальности

Неразумно покупать вседорожник, чтобы ездить на нем исключительно по городу. Хотя бы иногда подобные автомобили должны покидать асфальт, оправдывая свое назначение. В эти счастливые для машин моменты от них требуют вместительности, грузоподъемности, комфорта на шоссе, наконец, успешного преодоления труднопроходимых участков.

В этих дисциплинах удлиненная «Нива» ВАЗ 2131 не уступает более дорогой родственнице. Комфорта в ней, конечно, меньше, зато вместимость и грузоподъемность выше — 360 л полезного объема в багажнике против 260 (собственные замеры стандартными «кубиками») и 500 кг вместо 400 согласно инструкциям. Здесь, кстати, есть основания недоумевать. Данные о полной массе автомобиля совместного производства в его инструкции и на подкапотной табличке различаются на 40 кг! Если верить последней, « Шевроле Нива» не имеет права брать на борт свыше 360 кг, что вызывает лишь улыбку. Ведь «Ока» способна увезти людей и груза аж на 340 кг! В общем, будем считать, что в табличке случайно ошиблись.

На бездорожье автомобили примерно равноценны, хотя гидроусилитель делает управление «Шевроле» намного приятнее. На разбитом асфальте различия опять невелики: «совместный» автомобиль с индексом ВАЗ 2123 меньше «играет» задним мостом благодаря более вертикально установленным амортизаторам. Чуть больше у него и ход передней подвески, что тоже хорошо. Однако качественная шумоизоляция создает ощущение, что эта машина переносит колдобины хуже. Буханье подвески в тишине воспринимается водителем без энтузиазма.

Приемлемый расход топлива у Нивы!

Автомобилю придается хорошая динамичность и приемлемый расход топлива Нивы благодаря его надежному двигателю .

Нива старых марок — приемлема большинству людей, такие машины тратят много топлива. Водитель может насладиться всеми прелестями высокой проходимости Нивы в разное время года. Нива с новым двигателем демонстрирует предельную экономичность, благодаря которому у автомобиля низкий расход топлива и очень низкий уровень вредоносных выбросов в атмосферу.

Расходование топлива Нивой зависит от цикла езды.

Расход топлива у автомобиля Нива зависит от цикла — в городском цикле Нива тратит около 11 л/100 км, в загородном режиме (скорость 90 км/ч) тратится 8,7 литров топлива, в смешанном режиме Нива кушает 10,8 литра. В зависимости от характера вождения расход топлива автомобиля Нива может меняться. Выхлоп газов у автомобиля НИВА соответствует требованиям нормы токсичности «Евро-2».

Как понизить топливный расход Нивы?

Понижение топливного расхода у старой карбюраторной Нивы — точная регулировка и ремонт карбюратора Нивы. Это сложная и тонкая процедура, которая требует больших знаний работы карбюратора и топливной системы автомобиля. Ремонт карбюратора выполняет специальный мастер.

Понижение расхода топлива у новых Нив с инжекторами — выполняется путем новой прошивки контроллера — вам ставится новая экономичная программа, в которой изменены параметры топливной системы Нивы и система зажигания. Мощность и приемистость двигателя Нивы при смене программы — может понизиться. Понижение расхода топлива у Нивы путем установки новой программы в контроллер — выполняет диагност.

Если расходование топлива у Нивы сильно завышен — но настройка карбюратора или инжектора выполнена верно, обратите внимание на износ поршневой группы Нивы. Высокий износ поршневых колец, блока цилиндров и поршней — даст повышенный расход топлива у Нивы

«>

Ремонт и эксплуатация автомобиля ВАЗ 21213

Ремонт и эксплуатация автомобиля ВАЗ 21213

2.8. Шатунно-поршневая группа

2.8.1. Особенности устройства

ОБЩИЕ СВЕДЕНИЯОсновные размеры шатунно-поршневой группы

Маркировка поршня и шатуна

1 – стрелка для ориентирования поршня в цилиндре; 2 – ремонтный размер; 3 – класс поршня; 4 – класс отверстия для поршневого пальца; 5 – класс шатуна по отверстию для поршневого пальца; 6 – номер цилиндра

Места, на которых допускается удалять металл при подгонке массы верхней и нижней головок шатуна

Поршень

Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней. Поэтому при сборке двигателя подбирать поршни одной группы по массе не требуется.

По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении – овальная. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм. Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (см. рис. Маркировка поршня и шатуна).

Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. На днищах этих поршней ставится маркировка в виде треугольника или квадрата. Треугольник соответствует увеличению наружного диаметра на 0,4 мм, а квадрат – на 0,8 мм.

Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.

Поршневой палец

Поршневой палец – стальной, полый, плавающего типа, т. е. свободно вращается в бобышках поршня и втулке шатуна. Палец фиксируется в поршне двумя стальными стопорными кольцами.

По наружному диаметру пальцы подразделяются на три класса через 0,004 мм. Класс маркируется краской на торце пальца: синяя метка – первый, зеленая – второй, а красная – третий класс.

Поршневые кольца

Поршневые кольца – изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной (расширителем).

На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.

Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 6 (см. рис. Маркировка поршня и шатуна) цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны.

В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на верхней головке шатуна.

По массе верхней и нижней головок шатуны подразделяются на классы (см. табл. Классы шатунов по массе верхней и нижней головок), маркируемые краской на стержне шатуна. На двигатель должны устанавливаться шатуны одного класса по массе. Подгонять массу шатунов можно удалением металла с бобышек на головках до минимальных размеров 16, 5 и 35,5 мм (рис. Места, на которых допускается удалять металл при подгонке массы верхней и нижней головок шатуна).

Классы шатунов по массе верхней и нижней головок

ВАЗ 2131

Нива-2131, известная также, как 5D, была выпущена в середине 90-х, как более вместительная версия предыдущей модели. Кузов стал пятидверным, и для этой цели был удлинен на 500 мм с помощью центральной вставки, из-за чего в народе машину прозвали «Крокодилом». Этому поспособствовал и зеленый цвет, который часто использовали для этой версии машины на заводе-изготовителе.

Изменились колесная база и объем пространства внутри салона. Так, расстояние между передними и задними креслами выросло на 125 мм. Соответственно, увеличилась масса автомобиля и, как прямое следствие, расход топлива. На ВАЗ-2131 он в среднем составил:

9,8 л/100 км на свободной трассе;
13,7 л/100 км при движении по загруженным городским улицам;
12 л/100 км в смешанном режиме.

Зато увеличившийся кузов позволил сделать более объемный топливный бак (65 л). Динамика автомобиля осталась приблизительно прежней, на уровне 2121. Двигатель в базовой комплектации – карбюраторный 1,7 л мощностью 80 л. с., работающий с МКПП. Существует модификация с инжекторным силовым агрегатом на 83 «лошади», который отличается немного меньшим расходом бензина:

9,8 л/100 км на трассе;
13,2 л/100 км по городу;
10,6 л,100 км в смешанном режиме.

Позднее разработчики озаботились улучшением характеристик, в результате чего с конвейера сошла версия ВАЗ-2131 с мотором 1,8 л, 84 л. с. и моментом 132 Н·м. Однако, этот шаг снова повысил «аппетиты» и расход «Нивы» на 100 км для этого двигателя составляет в усредненных условиях:

12 л на свободном шоссе;
13,8 л в городском цикле;
13,1 л в среднем.

Это стало платой за некоторое повышение проходимости и улучшение динамики.

Модификации двигателя ВАЗ-21214

21214-41	модификация с насосом гур, со стальным сварным коллектором,гидроопоры ЯЗТА, Евро 3.
21214-34	модификация без насоса гур, с чугунным коллектором,гидроопоры INA, Евро 3.
21214-33	модификация с насосом гур, с чугунным коллектором,гидроопоры INA, Евро 3.
21214-32	модификация с насосом гур, с чугунным коллектором,гидроопоры INA, топливные трубки под быстрые разъемы,маховик под сцепление 215мм,Евро 3.
21214-31	модификация с насосом гур, со стальным сварным коллектором,гидроопоры INA,Евро 4.
21214-30	модификация без насоса гур, со стальным сварным коллектором,гидроопоры INA,Евро 4.

Ремонт центрально поршневой группы

Для замены поршневой ваз 21213 нам потребуется яма или эстакада и стандартный набор инструментов.

Демонтируем головку блока цилиндров

Итак:

Самым первым действие в начале каждого ремонта является обесточивание системы электропитания автомобиля – снимаем клемму аккумулятора;
Сливаем все жидкости с системы смазки и с системы охлаждения;
Снимаем все «навесное» оборудование с головки блока: карбюратор, распределитель зажигания с высоковольтными проводами, приемную трубу выхлопного коллектора, стартер;

Отсоедините провода от датчиков температуры масла и охлаждающей жидкости;
Демонтируем крышку головки блока;
Отворачиваем болт крепящий звездочку на распределительном валу и снимаем ее вместе с цепью;

Звездочка распредвала с цепью

Вынимаем вал вместе с толкателями клапанов и корпусом подшипников;

Снимаем распредвал

Снимаем все шланги, которые будут мешаться при демонтаже ГБЦ;
С помощью удлинителя и торцовой головки откручиваем головку блока и снимаем ее.

Демонтаж головки блока

Снятие поддона

Начинаем:

Снимаем брызговик двигателя и пластину защиты поддона;
На боковых опорах двигателя откручиваем гайки, крепящие их к кронштейнам поперечной балки;

Откручивание кронштейна редуктора

Разъединяем редуктор переднего моста и кронштейн двигателя для того что бы приподнять силовой агрегат;
Приподнимаем двигатель домкратом и вставляем между опорами и кронштейнами поперечной балки деревянные брусочки;
Убираем из под автомобиля домкрат;
С помощью головки на «десять» откручиваем двенадцать болтов крепящих поддон к картеру.

Снимаем фильтр-заборник масляного насоса.
Далее, открутив гайки нижних крышек шатунов, снимите их вместе с вкладышами.

Демонтаж шатуна

Маркировка

Проверка состояния поршней

Очищаем поршень от следов нагара и удаляем все отложения из каналов смазки шатуна и самого поршня

При осмотре обращаем внимание на характерные трещины как на поршне, его кольцах, пальце, шатунах и на крышках которые являются признаком максимального износа. Глубокие риски на рабочей поверхности вкладышей также свидетельствуют о том, что их следует заменить новыми

Подборка поршней к цилиндрам

Зазор, рассчитанный для данной пары, при условии, что они новые, составляет 0,025-0,045 мм. Определяется промериванием элементов поршневой группы (цилиндров и поршней) одинакового класса. При износе максимальным допуском является величина в 0,15 мм. При превышении зазоров необходимо подобрать новые поршни к цилиндрам для достижения оптимальных значений. На рынок автомобильных запчастей поставляются поршни различных классов (размеров) – А, С, Е которых вполне хватает для подбора поршней к любому размеру цилиндров, так как они, в свою очередь так же разбиты на классы имеющих запас по предельным значениям своей размерности. То есть к цилиндрам класса В или D вполне подойдет поршень с классом С.

Разборка

Итак:

Извлекаем из поршней кольца, стопорящие поршневой палец, вынимаем его и разъединяем шатун от поршня;
Снимаем поршневые кольца.

Узел трансмиссии

Автомобиль «Нива», габариты (размеры) кузова которого практически одинаковы на всех модификациях, в первом поколении оснащался механической коробкой передач с двухступенчатой «раздаткой», а также возможностью блокирования межосевого дифференциала.

После выхода модели 2123 машина оборудуется пятиступенчатой КПП. Аналогичный трансмиссионный блок установлен на удлиненной версии и на ВАЗ-2124. Привод у всех машин этого класса на оба моста.

Основные тяговые показатели внедорожника:

предельная скорость – 135 километров в час;
разгон до сотни километров – 19 секунд;
потребление горючего составляет 10-12 литров на 100 км;
грузоподъемность – четыреста килограмм;
полная масса – 1,6 тонны.

Удлиненная модель 2131 с мотором 1,8 литра может разогнаться до 140 км/ч при наборе скорости до сотни километров за двадцать секунд.

Урбанизация селянки

Новые бамперы не сильно ухудшили геометрическую проходимость Лады 4х4.

В 2014 году стартовало производство Лады 4×4 в комплектации Urban. Появились новые пластиковые бамперы и стильная решетка радиатора. Машина комплектуется электропакетом, кондиционером и электрообогревом сидений. Кроме того, появились удлиненные щетки стеклоочистителя и двухструйные форсунки омывателя ветрового стекла.

Легендарная Нива, потеряв свое настоящее имя, не потеряла лицо, не изменила себе и остается одним из лучших легких внедорожников, как в нашей стране, так и во всем мире.

Lada 4×4: лучшее, что с ней произошло за 42 года

История создания

Первая серийная модель авто «Нива», габариты которого относятся к категории внедорожников, вышла в 1977 году под индексом ВАЗ-2121. Машина выполнена в кузове «универсал», имеет три двери. Основным отличием от собратьев является наличие полного привода. Некоторые детали позаимствованы с «шестерки». Учитывая скромные технические параметры, стоит отметить высокие качества проходимости этого транспортного средства. Модификация настолько прижилась в народе, что все последующие вариации выпускались без существенных изменений в кузове.

Конвейерный выпуск ВАЗ-2121 продолжался до 1994 года. Конструкторы постоянно улучшали мотор, трансмиссию и прочие основные узлы. На смену данной модели пришел обновленный вариант внедорожника под марками 2123 и 2124. С 2006 года все модификации выпускаются под универсальным индексом «4 х 4».

Deutsche Lada Niva Cabrio

Немецким мастерам интересно было изменять советскую Ниву. Так в 1983 году на базе данного внедорожника, компания Deutsche Lada Automobil GmbH, которая была официальным импортером этих автомобиле, представила кабриолет, где полностью отсутствовали боковые стойки и силовые элементы крыши. Зато появился трубчатый каркас, которым решили усилить кузов.

В новой версии есть передние сиденья с подголовниками, усиленная боковая поддержка сидений и ремни безопасности. Дополнительно использовались расширители крыльев из пластика, которые красились в цвет автомобиля и придавали ему более эффектный вид.

Эргономичные показатели

С этой стороны машина также показала себя неплохо. С учетом довольно компактного внешнего вида, дверные проемы получились весьма просторными, «запаска» перекочевала из подкапотного отсека на заднюю дверь. Этот аспект вкупе с неразрезной балкой заднего моста лишний раз напоминает о «внедорожном» предназначении авто.

Передние стойки слегка скошены, видоизмененное боковое стекло обеспечивает хорошую обзорность. Задняя оптика гармонично дополняет всю комплектацию вместе с пластиковой подложкой бампера как с практичной, так и с эргономичной точки зрения. Теперь, какой вес «Шевроле Нива» ни перевозил бы, можно не бояться повредить лакокрасочное покрытие при погрузке.

Силовой агрегат

Двигатель, установленный на современной модели автомобиля Нива 21213 (214), достался ей в наследство от советского прародителя — ВАЗ 2121, и по части объемов жидкостей они практически идентичны:

Система жидкостного охлаждения. Заполняется антифризом в количестве 10,7 л с точкой замерзания не выше -40 °С. Вместительность радиатора салонного отопления тоже входит в данный объем.
Картер двигателя. Сюда заливаются моторные масла, чья марка зависит от условий эксплуатации. Емкость — 3,75 л, включая заполнение масляного фильтра.

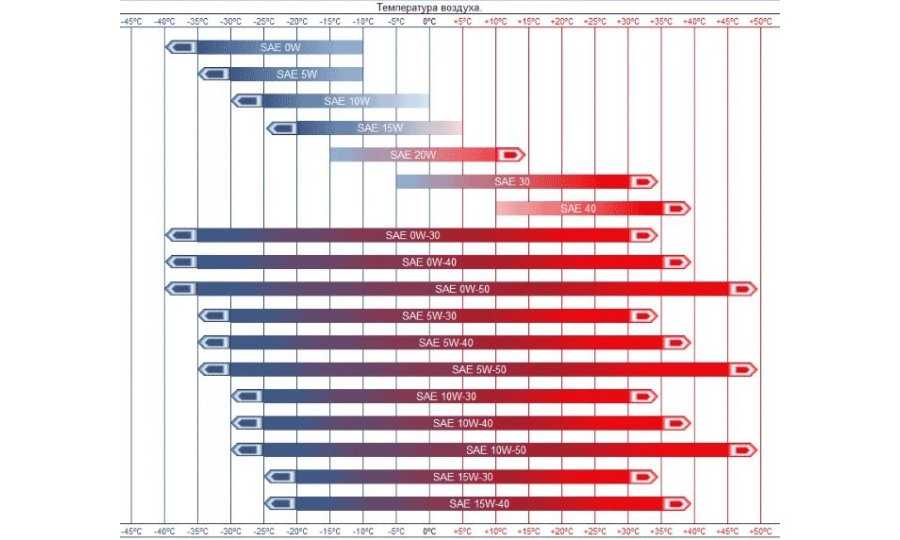

Степень вязкости масла, заливаемого в двигатель Нивы, должна соответствовать температурному режиму на улице, при котором эксплуатируется машина. Возможные режимы и подходящие к ним марки масел указаны в таблице:

Нижний предел температуры окружающей среды, °С	-20	-25	-25	-30	-30	-15	-35	-30
Верхний предел температуры окружающей среды, °С	+45	+35	+45	+35	+45	+45	+25	30
Класс вязкости смазки по системе SAE	15W-40	10W-30	10W-40	5W-30	5W-40	20W-40	0W-30	0W-40

При промывке силового агрегата в процессе замены жидкой смазки используется такое же количество промывочного масла (3,75 л), учитывая размеры фильтра. Замена осуществляется спустя 8-12 тыс. км пробега в зависимости от качества масла. Промывку обычно выполняют после 3 замен моторной смазки

Во время эксплуатации важно следить за уровнем масла в картере мотора с помощью специального щупа. Если уровень упал ниже риски Min, требуется срочно добавить в двигатель смазку той же вязкости, что была залита ранее

Обновлять антифриз нужно не реже, чем 1 раз в 3 года либо по степени изношенности жидкости. Не рекомендуется разбавлять антифриз дистиллированной водой ни зимой, ни летом. В зимнее время разбавленная жидкость может замерзнуть, а во время летней жары закипеть раньше времени, что приведет к перегреву мотора.

Отечественный «Рейндж Ровер»?

Что объединяет отечественный ВАЗ 2121 с британским «Ровером»? На первый взгляд, абсолютно ничего. Однако стоит лишь присмотреться к технической части, и все станет ясно. Дело в том, что на «Ниве» использовался неотключаемый привод на всех четырёх колесах с раздаточной коробкой и межосевым блокируемым дифференциалом. Именно такая «начинка» была у британского «Рейндж Ровера» в 70-х годах. Благодаря подобному оснащению отечественный внедорожник мог легко преодолевать броды, овраги и прочее бездорожье. На то время у нового советского джипа не было аналогов с точки зрения проходимости и комфорта.

5-дверная «нива»: салон

Давайте переместимся внутрь автомобиля «Нива». Как известно, этот внедорожник создавался на базе классических «Жигулей», поэтому не удивительно, что много деталей были заимствованы оттуда. Что касается салона, здесь можно заметить панель и руль от ВАЗ-2107. В плане шумоизоляции «Нива», конечно, далеко не является лидером. Многие владельцы самостоятельно обесшумливают кузов, разбирая салон до винтика.

С приходом новой модели «Урбан» ситуация изменилась в лучшую сторону, но несущественно. Щиток приборов теперь ставится от «десятки», руль получил более удобную форму. Панель слегка изменилась, но в целом сохранила угловатые черты.

Из плюсов стоит отметить разве что более лучший уровень оснащения. «Нива» 5-дверная имеет электрические стеклоподъемники, а также электрическую регулировку зеркал. Но как отмечают отзывы владельцев, 5-дверная «Нива» даже в максимальной комплектации не оснащается музыкой. Это расстраивает многих покупателей. Также стоит отметить очень шумную работу печки. Кондиционер здесь отсутствует.

Что отличает длиннобазную «Ниву» от короткой, так это задний ряд. Архитектура сидений здесь такая же, однако расстояние до передник кресел на порядок больше. Задние пассажиры не будут чувствовать себя стесненно, в отличие от трехдверной «Нивы». В этом плане пятидверка заслуживает похвалы.

Техобслуживание

Для нормальной эксплуатации двигатель 21213 следует обслуживать в указанные сроки:

10000 км – меняются масло вместе с фильтром;
20000 км – проверка работоспособности термостата, обновление фильтра салонного;
30000 км – замена фильтра топливного и воздушного;
60000 км – обновляются свечи, АКБ и производится прочистка вентиляции картера;
100000 км – переустановка кислородного датчика;
200000 км – может потребоваться замена цепи ГРМ.

Несмотря на то, что устройство ДВС скопировано с моторов продольного расположения с гораздо более высоким ресурсом, используется он на внедорожнике с неотключаемым полным приводом, поэтому узлы изнашиваются интенсивнее.
