Подключение замка зажигания газ 3307
Прежде всего давайте познакомимся с системой зажигания грузовика ГАЗ-3307. Система зажигания ГАЗ-3307 — батарейная, бесконтактно-транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора (если я не ошибаюсь где с 2000 года выпускаются уже без добавочного резистора), коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения.
Техническая характеристика системы зажигания автомобилей ГАЗ-3307 (ГАЗ 53)
Порядок зажигания ГАЗ-3307 1 — 5 — 4 — 2—6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) — 24.3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 — 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) ГАЗ-3307 — по часовой стрелке Катушка зажигания ГАЗ-3307 — Б116 Свечи зажигания — А11 Величина искрового промежутка в свечах, мм — 0,8 — 0,95 Добавочный резистор — 14.3729 Коммутатор — 131.3734 или 13.3734 Наконечник свечи — 35.3707200
Схема системы зажигания ГАЗ-3307
И так , как я уже говорил в наше время у грузовика ГАЗ-3307 система зажигания потерпела небольшие изменения.
Как я уже писал это произошло после 2000 года, это примерно я говорю. Точно не скажу боюсь ошибиться , а гуглить-искать не стал времени на это просто нет да и особо не интересно. Если Вам интересно поищите потом со мной тоже поделитесь. Можно оставить комментарий.
Это касается транзисторного коммутатора марок 13.3734 и 131.3734
Разницу видите всего одна цифра то есть было 13.3734 это до 2000 года , а стали выпускать ГАЗ-3307 уже после 2000 года с коммутатором 131.3734. И так всего одна цифра и вот это одна цифра , то есть , как Вы заметили , цифра 1 убирает с системы зажигания ГАЗ-3307 добавочный резистор — 14.3729.

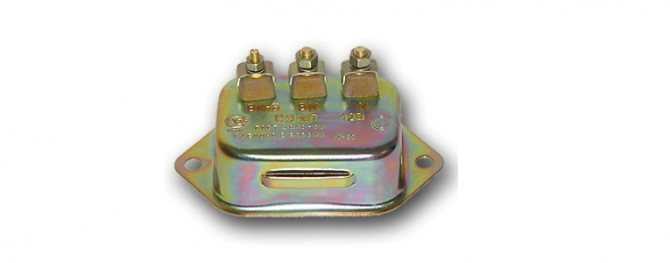

То есть попросту говоря функцию добавочного резистора — 14.3729. встроили в транзисторный коммутатор 131.3734.
Хочу Вас предупредить кто то может сказать «да я вот поставил вместо марки 131.3734 марку 13.3734 и не чего машина работает» соглашусь с ним .
ГАЗ-3307 конечно будет работать и поедет нормально но не далеко. А почему , Вы спросите конечно , и будете правы надо же узнать почему? Да потому что у Вас просто на просто перегорит катушка зажигания (бобина) .
Почему это произойдет: Катушка зажигания , ГАЗ-3307 (Б 116) представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.
Рабочая температура от -50° С до +80° С. Величина сопротивления при температуре 25°С: первичной обмотки (0,65+0,07) Ом, вторичной обмотки (18+1,8) кОм.
Развиваемое вторичное напряжение 18 кВ макс. Напряжение питания 12 В. Вес 0,95 кг. При работе катушка зажигания Б-116 питается пониженным напряжением через добавочный резистор-14.3729. Резистор при работе нагревается, это нормально. Резистор , при включений стартера (при пуске двигателя) шунтируется и катушка питается полным напряжением (точнее бортовым, просаженным стартером) это облегчает пуск.
После выключения стартера снова берется за «работу» добавочный резистор-14.3729. И вот приставьте себе такую картину ГАЗ-3307 ну скажем после 2000 года выпуска там конечно же зажигание без добавочного резистора-14.3729 и катушка зажигания Б-116 и транзисторный коммутатор 131.3734 , а Вы взяли и поставили транзисторный коммутатор 13.3734 , и что дальше ГАЗ-3307 конечно же заведется мало того поедет нормально (как я уже излагал выше) не далеко катушка перегорит. То есть понижать бортовое напряжение , для катушки зажигания, уже не кому .
А как нам уже известно катушка зажигания Б-116 питается пониженным напряжением через добавочный резистор-14.3729 или же с добавленной функцией понижения напряжения в транзисторный коммутатор марки 131.3734.
Определение неисправностей
При отказе в работе какого-либо прибора с помощью электросхемы легко проверить, вышел ли он из строя или где-то прервалась электрическая цепь.
Схема питания автомобиля ГЗ-3307
При проверке учтите, что многие цепи находятся под напряжением лишь при включенном зажигании. Если лампочка горит или стрелка тестера отклоняется, на контакте есть напряжение, следовательно, вышел из строя проверяемый элемент. Если ток не подводится, надо найти обрыв в цепи.
Система зажигания Газ 3307
Присоедините его зажимы к концам проверяемого провода. Если обрыва нет, стрелка отклонится, в противном случае останется неподвижной. Для восстановления цепи можно соединить другим проводом нужные контакты, при этом необходимо провести и закрепить его подальше от движущихся частей автомобиля.
6.1.8 Проверка реле топливного насоса
Сервисное обслуживание и эксплуатация
Руководства ￫ ГАЗ ￫ 31105 (Волга)
Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.
| Резерв | Правая фара (дальний свет) | Левая фара (дальний свет), контрольная лампа включения дальнего света фар | Правая фара (ближний свет), электрокорректор | Левая фара (ближний свет) | Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол | Резерв | Прикуриватель, звуковые сигналы, реле звуковых сигналов | Задние противотуманные фонари | Радиоприемник | Блок системы управления двигателем | Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа | Стеклоочиститель, реле омывателей фар | Передние противотуманные фары, задние противотуманные фонари | Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель | Фонари заднего хода, приборы, датчик спидометра | Лампа стоп-сигнала, розетка переносной лампы | Контрольная лампа аварийной сигнализации | Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней | Обогрев заднего стекла, плафоны, фара-искатель | Резерв | Электрический бензонасос (двигатель ЗМЗ-4062) | Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) | Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота | Обогрев сидений | Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выньте предохранитель № 28 топливного насоса. |
| 2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса. |
| 3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя. |
| 4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа. |
| 5. Если реле не включается, проверьте напряжение питания и управление. |
| 6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя. |
| 7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его. |
| 8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса. |
| Проверка питания |
| Выньте реле топливного насоса из платы реле (место реле № 4). |
| Включите зажигание. |
| Последовательно присоедините вольтметр: – между контактом 19 (плюс замка зажигания) и массой; – между контактом 17 (плюс аккумуляторной батареи) и массой. Требуемое значение: 12 В (напряжение батареи). |
В противном случае проверьте обрыв провода по электрической схеме и устраните.
| Выключите зажигание. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.2. Включите стартер. При этом светодиод должен загореться
В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).ВНИМАНИЕ
Реле дворников камаз 5320
Реле и предохранители на автомобиле КамАЗ, укомплектованном двигателем с электронной системой управления, установлены за крышкой панели приборов (см. рис. Установка блока предохранителей и реле ).
Предохранитель F5 установлен на панели передка кабины (см. рис. Предохранитель F5 ).
Установка блока предохранителей и реле 1 — установка реле за панелью выключателей; 2 — установка реле за крышкой отсека панели приборов; 3 — реле стеклоочистителя; 4 — реле прерыватель указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, ЭФУ, останов двигателя)
Предохранитель F5 1 — кабель осушителя; 2 — провод «Предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «АКБ — предохранитель»; 8 — провод «Стартер — предохранитель»
Установка реле за панелью выключателей 1 — реле ЭФУ; 2 — реле обмотки возбуждения генератора; 3 — реле муфты привода вентилятора; 4, 5, 6, 7, 8 — см. в Таблице применяемых реле
Таблица применяемых реле
Для двигателей КАМАЗ с электронной системой управления подачей топлива
Реле блокировки стартера
Реле стояночного тормоза
Установка реле за крышкой отсека панели приборов 1 — реле дополнительных фар; 2 — реле габаритных огней; 3 -реле противотуманных фар; 4 — реле задних противотуманных фар; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле выключателя; 8 — реле выключателя «+» АКБ; 9 — реле сигналов торможения; 10 — реле заднего хода; 11 — реле звуковых сигналов
Предохранители, расположенные в блоке предохранителей (см. рис. Установка блока предохранителей и реле за панелью приборов ):
Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.
Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.
Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.
Питание насоса осуществляется через предохранитель на силу тока 10А.
Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.
Напряжение на моторедуктор подается через реле электродвигателей отопителя, поэтому стеклоочиститель можно включить при включенном в положение «1» выключателе приборов и стартера.
Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.
При включении переключателя омывателя через электродвигатель насоса проходит ток.
“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.
Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.
Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.
При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.
Порядок работы стеклоочистителя следующий:
— при установлении выключателя приборов и стартера в положение «1» срабатывает реле электродвигателей отопителя, так как на его обмотку с вывода КЗ выключателя приборов и стартера через предохранитель на силу тока 7,5 А подается напряжение;
— при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;
— при положении «1» переключателя стеклоочистителя напряжение с его вывода 110А подается на вывод 111 и далее на одну из плюсовых щеток моторедуктора (на рисунке верхняя). При этом через электродвигатель начинает протекать ток, так как его минусовая щетка (на рисунке нижняя) постоянно соединена с корпусом автомобиля; электродвигатель через редуктор и привод обеспечивает возвратно-поступательное движение щеток с определенной частотой;
Неисправности электрооборудования
Несмотря на простую конструкцию и отсутствие большого количества составляющих в работе электросхемы данного транспортного средства могут периодически наблюдаться сбои. Процедура диагностики неисправностей этого узла довольно проста и предполагает выполнение ряда действий. Для этого потребуется использовать контрольную лампу с проводами и зажимами либо специальный тестер, который способен определять напряжение в сети. Применив подобные приспособления на разных участках цепи, можно достоверно выявить причину неисправности или место обрыва проводки.
В процессе диагностики важно помнить, что многие элементы схемы находятся под напряжением лишь при включенном двигателе. Существует сразу несколько неисправностей, с которыми владельцам ГАЗ 3309 приходится сталкиваться чаще всего, однако самой серьезной поломкой представляется неудовлетворительная работа системы зажигания
В большинстве случаев она проявляется нестабильной работой силового агрегата — он глохнет, наблюдаются перебои в работе либо просто не заводится. Поскольку данная система представляется одной из важнейших для корректной эксплуатации транспортного средства, следует более подробно ознакомиться с процедурой её ремонта.
Электросхема ГАЗ
Устранение неисправностей
Перед выполнением манипуляций по ремонту зажигания необходимо убедиться в корректной подаче топлива в агрегат, поскольку его недостаток или отсутствие могут привести к похожим проявлениям. Если топливная система полностью исправна, потребуется выполнить ряд действий для восстановления работоспособности зажигания:
- Демонтировать провод со свечи, поднести его к массе на удалении около 0,6-0,9 см.
- При попытках завести двигатель между элементами должна появиться искра.
- В тех случаях, когда искра отсутствует, потребуется выполнить аналогичную процедуру, но уже используя центральный провод трамблера. При наличии напряжения можно сделать вывод о том, что неисправность кроется в прерывателе-распределителе.
- Когда центральный провод трамблера также не дал искры, необходимо убедиться с помощью тестера либо лампочки в работоспособности катушки, а также коммутатора.
Устранение неисправностей предусматривает полную замену поврежденного элемента, для чего может использоваться инструкция сборки и ремонта, поставляемая с автомобилем. Ток может отсутствовать при наличии окисленных контактов, которые рекомендуется очищать
В процессе диагностики и ремонта важно использовать защитные резиновые перчатки, поскольку напряжение в системе довольно велико
Обязательно почитайте: Устройство ТНВД ЯМЗ-238
История создания
Дебютная модель новенького автомобиля сошла с завода уже в 1989 году, а к завершению того же года смогли наладить серийный выпуск данного самосвала. Немного спустя данное транспортное средство потеснил другой грузовик ГАЗ-3309, на котором был установлен дизельный силовой агрегат.
Однако при наступлении 2008 года 3307 смог получить новенький карбюраторный мотор с увеличенной мощностью и снова стал производиться до 2012 года. Вообще, грузовой автомобиль стартовал достаточно успешно, однако почти сразу потерял популяризацию. Вслед за развалом Союза Советских Социалистических Республик машина ощутимо опустилась в спросе, и ее крупносерийный выпуск на заводе был прекращен.
Горьковским автомобильным заводом выпускаются специализированные модификации для госструктур. Перед моделью 3307 на рынке существовал грузовик ГАЗ-53. Под конец 1980-х годов подобный автомобиль сильно устарел и нуждался в усовершенствовании.
Это и подтолкнуло конструкторов к началу проектирования совершенно нового автомобиля. Машину приспосабливали для функционирования на твердом дорожном покрытии. «Газон» относили к 4-му поколению машин ГАЗа. К нему тоже относят грузовики ГАЗ-3309, ГАЗ-3306 и ГАЗ-4301.
Одна из целей, которой придерживался конструкторский состав во время проектировки машины, являлась полномасштабная синхронизация по главным элементам и узлам с прошлыми моделями. В итоге, автомобилю перешли множество деталей от 53-го Газона.
Благодаря такому решению удалось облегчить техническое обслуживание машины и сократить затраты на производство. Поэтому Газон 3307 по многочисленным характеристикам смог превзойти 53-ю модель. Капотную компоновку грузовой машины было решено сохранить.
Отличало модели наличие улучшенной кабины и нового оперения. Салон стал иметь обилие свободного пространства, удалось добавить вентиляцию и отопление. Небольшие перемены смогли затронуть и силовую установку. На предприятии в Горьком планировали 3307, как переходный вариант, какой позже можно было бы сменить на дизельные вариации с увеличенными экономическими характеристиками.
На заводе немного позже стали производить силовые агрегаты, которые работали на дизельном топливе. Выпуск карбюраторных версий «Газона» 3307 был полностью остановлен с началом нового десятилетия 1990-х годов.
Вариации с дизельными моторами тоже начали терять популяризацию с каждым годом, так как их производство было уже нерентабельное. На сегодняшний день Горьковское автомобильное предприятие может предложить лишь комплектации грузовых машин только с бензиновыми силовыми агрегатами (производство осуществляется лишь под заказ).
Невзирая на то, что основа для «Газона» 3307 является автомобили специального производства, конструкционные технические характеристики предоставляют возможность для транспортировки объемных и тяжелых грузов.
Невзирая на немаленькие габаритные составляющие грузовика, модель получилась достаточно маневренным транспортным средством, посему может применяться в городском потоке вполне свободно.
Более того, ГАЗ умеет передвигаться даже и на бездорожье
Пользоваться автомобилем можно в различных условиях климата, что для Российской Федерации весьма важное подспорье. Благодаря выносливости машина смогла стать популярной моделью
Автомобиль предназначается для транспортировки и быстрой разгрузки различных сыпучих материалов. Крайне удобно им пользоваться в сельскохозяйственных нуждах, ибо он хорошо способен преодолевать грунтовые дорожные покрытия. До тех пор, пока существовали колхозы, подобные самосвалы служили явным признаком любого машинного двора.
Схема габаритов Газель
Бензонасос не работает: возможные причины и решение проблемы
354 Google+
Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением.
Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле.
Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.
Не горят задние габариты
Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.
Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами.
Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме.
Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны.
Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута.
Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.
Не горят габариты с одной стороны
Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание.
Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях.
Конкретное место определить можно осмотром соответствующего жгута.
Не горят передние габариты
Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма.
Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны.
На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.
Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.
admin 17/05/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
Особенности электропроводки ГАЗ 3307 и ГАЗ 3309 дизель
Основная разница между ГАЗ 3307 и ГАЗ 3309 наблюдается в моторном отсеке. На последних выпусках дизельных машин стали применяться силовые агрегаты производства ЯМЗ и ММЗ, оснащенные электронными компонентами с CAN-шиной. Дополнительно в состав схемы включена антиблокировочная система тормозов.
К конструктивным особенностям электросистемы дизельного грузовика ГАЗ 3309 относятся:
- Напряжение в бортовой сети составляет 24В, что обеспечивает уверенный запуск силового агрегата при низких температурах.
- Для снабжения питанием используются четыре аккумуляторные батареи, имеющие емкость по 55 А/ч каждая. Устройства соединены попарно в параллельные цепи, которые затем скроссированы последовательно. При использовании дизеля ЯМЗ устанавливаются две батареи по 110 А/ч.
- На двигателе смонтирован синхронный трехфазный генератор с электромагнитным принципом возбуждения. Устройство оснащено встроенным выпрямительным блоком и регулятором напряжения с настроечным винтом. Переключение узла обеспечивает работу генератора в зимнее и летнее время. При поставке с завода винт вывернут до упора, т. е. находится в состоянии для работы в теплое время года.
Бензиновый грузовик ГАЗ 3307 создан на основе автомобиля модели ГАЗ 53А, но имеет изменения в конструкции электрической схемы:
- установлен генератор переменного тока с увеличенной мощностью;
- использован интегрированный реле-регулятор напряжения, обеспечивающий стабильность работы;
- применены модернизированный распределитель импульсов высокого напряжения и катушка зажигания;
- внедрено бесконтактное зажигание с транзисторным коммутатором.
Общая концепция бортовой сети осталась неизменной. Источником постоянного тока с напряжением 12В являются батарея и генератор. Отрицательные выводы приборов присоединены к кузову или к картерам агрегатов.
Особенности электрической схемы описаны в руководстве по эксплуатации, прилагаемом к каждому грузовому автомобилю ГАЗ.
