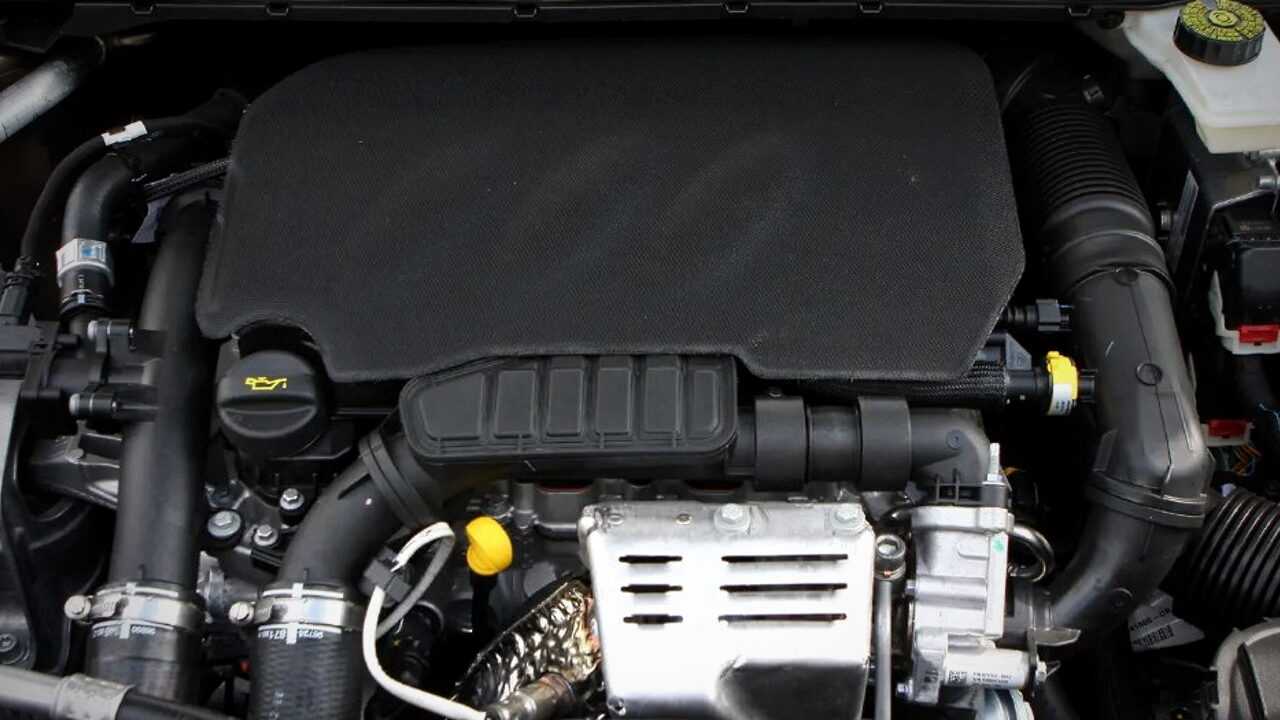

1.2 PureTech (EB2DT)
Годы производства: 2014 — настоящее время
В 2014 году, когда этот 1,2-литровый 3-цилиндровый бензиновый двигатель появился на рынке, многие пророчили, что его ресурс вряд ли будет больше 150 000 километров пробега, но на практике оказалось, что это весьма надёжный агрегат. Многие оснащённые этим двигателем автомобили, без каких либо серьёзных проблем преодолевают 200 000 и более километров пробега. Да, проблемы у этого двигателя тоже имеются, но они не критичные. Двигатель чувствителен к качеству топлива и быстро закоксовывается, особенно в том случае, если менять масло каждые 30 000 километров пробега, как установлено регламентом производителя.
Оснащались автомобили: Peugeot 208, Peugeot 308, Peugeot Partner, Peugeot Rifter, Citroen C3 III, Citroen C3 Aircross, Citroen C4 II, Citroen C4 Cactus, Citroen Berlingo II, Citroen Berlingo III, Opel Crossland X, Opel Combo
Промывка радиатора печки
Новые теплообменники печки для Peugeot 307/308 стоят недорого. Однако многие автовладельцы вместо замены предпочитают промывать старый радиатор. Для этого используется раствор лимонной кислоты, которая хорошо убирает накипь и другие отложения с внутренней поверхности трубок. Процедура промывки следующая:
- В ведре холодной воды растворяют 100–150 г лимонной кислоты, помешивая и нагревая воду до состояния тёплой.
- В пустое ведро помещают теплообменник и заливают раствором кислоты.
- Ведро с радиатором кипятят в течение двух часов.
- Радиатор промывают проточной водой.
Ведро с помещённым в раствор лимонной кислоты радиатором кипятят в течение двух часов В результате из радиатора удаляются большая часть отложений и шлаков. Для промывки можно также использовать раствор уксусной кислоты (литр кислоты на ведро воды).
Можно очистить радиатор, не помещая его в ведро. Для этого в чистый чайник наливают 500 мл воды и 150 г лимонной кислоты. Раствор доводится до кипения, заливается в трубки радиатора и оставляется на 30–40 мин. Такую процедуру следует повторить несколько раз, каждый раз заливая свежеприготовленный горячий раствор. После этого радиатор промывается водой и устанавливается на автомобиль.
Многие используют для промывки такие средства, как Coca-Cola, Fairy, Calgon, «Белизна», «Крот» и др. Однако специалисты не рекомендуют делать этого из-за специфики состава указанных веществ. В продаже имеются специально разработанные для промывки радиаторов (в том числе и системы охлаждения) препараты на кислотной и щелочной основе. К ним относятся:
- российский LAVR Radiator Flush Classic;
- американский Hi-Gear Radiator Flush — 7 minute;
- немецкий LIQUI MOLY Kuhler-Reiniger и другие.
К каждому из них прилагается инструкция по применению. С помощью этих средств можно промыть радиатор печки, не снимая его с автомобиля.
Видео: промывка радиатора печки Peugeot 408/308/307 без демонтажа
Таким образом, диагностировать и устранить большинство типичных неисправностей печки Peugeot 307/308 можно самостоятельно. Установка нового радиатора также не представляет большой сложности. Минимальный набор инструментов и советы профессионалов позволят сделать это без особых хлопот.
Дополнительные предохранители подкапотного модуля
Для повышения безопасности электроприборов и цепей в автомобиле Peugeot 307 используется дополнительный блок силовых предохранителей.
Распиновка дополнительных ПП
| Электроприбор или электроцепь | Номинал, А | Цветовая маркировка | № |
|---|---|---|---|
| Вентиляторы радиатора системы ОЖ | 30 A | Светло-зеленый | 1 |
| Электрический насос блока ABS и ESP | 30 A | Светло-зеленый | 2 |
| Электрический клапаны блока ABS и ESP | 30 A | Светло-зеленый | 3 |
| +12В питание коммутационного блока бортовой электропроводки | 60 A | Черный | 4 |
| +12В питание цепей коммутационного блока бортовой электропроводки | 70 A | Черный | 5 |
| Подогрев передних кресел | 20 A | Желтый | 6 |
| Штатная охранная система, замок зажигания | 30 A | Светло-зеленый | 7 |
| Насос электроусилителя рулевого механизма | 70 A | Черный | 8 |
Сроки замены охлаждающей жидкости
Замена охлаждающей жидкости связана с ее химическим составом и со свойствами присадок, добавляемых в антифриз или тосол. В руководстве по эксплуатации Peugeot 206 указано, что проводить замену следует каждые 60 тыс. км пробега. Но при эксплуатации транспортного средства могут возникать аварийные ситуации, которые требуют быстрого и оперативного вмешательства автовладельца. Распространенная ситуация, когда не хватает охлаждающей жидкости. Замена в Пежо 206 может происходить и когда в нее попадает масло.
Основным компонентом охлаждающей жидкости является этиленгликоль. Также основным химическим элементом может быть пропиленгликоль, но его стоимость значительно выше, поэтому он используется значительно реже. Для этиленгликоля и пропиленгликоля характерно выдерживание низкой температуры замерзания, а также незначительный коэффициент расширения при кристаллизации. Благодаря таким свойствам, охлаждающая жидкость эффективна даже в самое холодное время года, при низких температурах.
При значительном пробеге (60 тыс. км), присадки, использованные в тосоле или антифризе, теряют свои первоначальные свойства, поэтому охлаждающая жидкость обязательно подлежит замене:
- антифриз – не реже, чем 1 раз в два года;
- карбоксилатный антифриз – через 5 и более лет;
- гибридные жидкости на силикатной основе – каждые 2-3 года;
- остальные охлаждающие растворы каждые 3-5 лет.
Придерживаясь этих правил, можно предотвратить коррозию, перегрев двигателя, образование осадка и появление трещин. Проверять техническое состояние охлаждающей жидкости следует каждый год.
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)

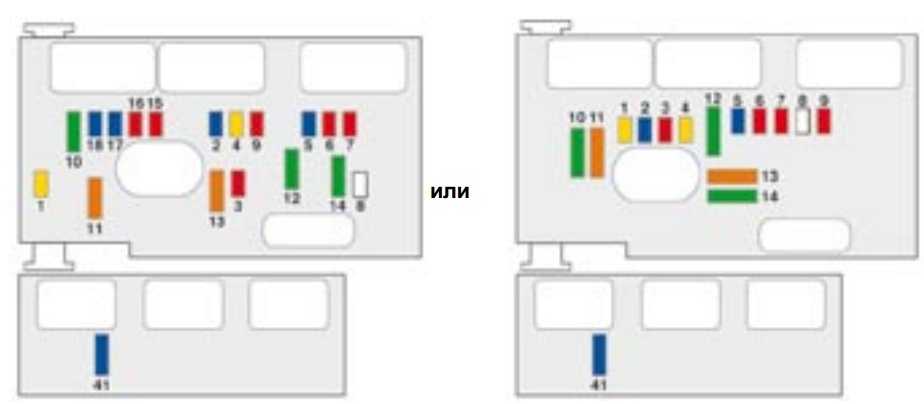

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Статьи
- * Зачем чистить дроссель…
- * Приора. Горит лампа AirBag…
- * Компьютерная диагностика двигателя…
- * Nissan March горит ошибка P0100…
- * Mercedes C200 горит ошибка P0171, запах бензина…
- * Троит двигатель, плавают обороты, P0300 Газель…
- * Электроусилитель (ЭУР) калина отключается, горит ошибка C1044…
- * Глючный прошивки (программы) ВАЗ, ГАЗ, УАЗ…
- * Volkswagen polo, горит ошибка 00268 по клапану N93 дёргается АКПП…
- * Чип-тюнинг двигателя, увеличение мощности мотора. Отзывы, комментарии….
- * Чехол-аккумулятор (чехол-зарядка) для iPhone, Samsung. Обзор, тесты, отзывы….
- * Повышенный расход топлива ВАЗ 2110, заливает свечи….
- * Газель не набирает обороты, горит ошибка P2138….
- * Ваз 2114 троит,не работают циллиндры, сгорел ЭБУ….
- * Форд фокус 2 не реагирует на педаль газа, горитошибка P2176….
- * Портативный внешний аккумулятор для телефона, планшета….
- * Установка комбинации приборов нового образца 385.3801-10 на Газель….
- * Тойота Камри глохнет, падают обороты, трудно запускается, горит лампа «ЧЕК»….
- …
Документация
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Вариант 2
Предохранители в салоне

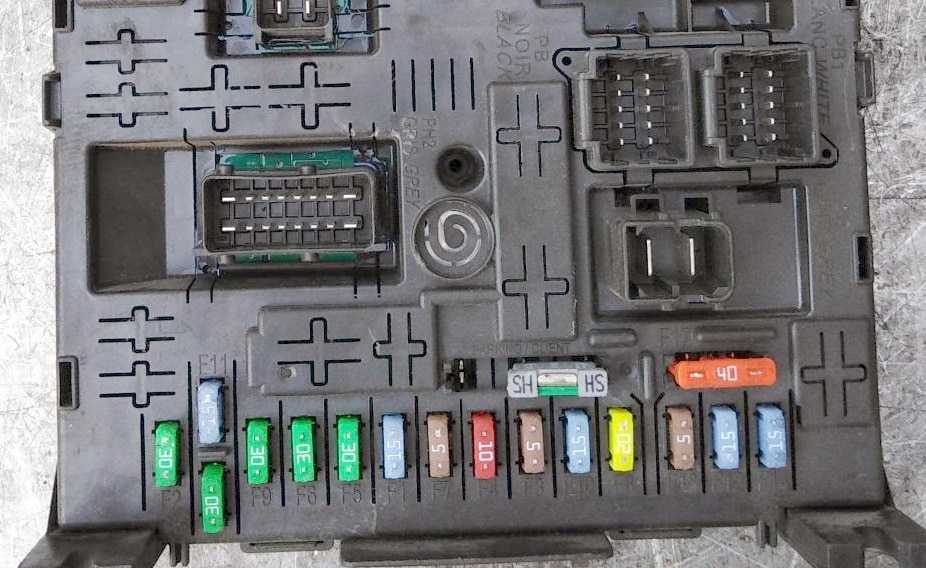

Фото – пример исполнения
Схема блока
Расшифровка
- F1 15 A Задний стеклоочиститель.
- F2 30 A Система блокировки и суперблокировки замков.
- F3 5 A Блок системы подушек безопасности и пиротехнических натяжителей.
- F4 10 A Контактор педали тормоза (стоп-сигнала) и сцепления, датчик уровня охлаждающей жидкости, датчик положения маховика коленвала, датчик системы ESP, насос присадки для сажевого фильтра, диагностический разъем, светочувствительное зеркало заднего вида.
- F5 30 A Передние электростеклоподъемники, вентиляционный люк в крыше, электрообогрев зеркал.
- F6 30 A Электростеклоподъемники задние.
- F7 5 A Задний и передний плафоны, плафоны индивидуального освещения, освещение перчаточного ящика.
- F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, сирена охранной сигнализации, электронный блок охранной сигнализации, коммутационный блок прицепа, модуль учебного автомобиля, питание блока подрулевых переключателей.
- F9 30 A Розетка 12 В передняя, розетка 12 В задняя.
- F10 15 A Компьютер АКП, компьютер системы контроля падения давления воздуха в шинах, контактор стоп-сигнала.
- F11 15 A Диагностический разъем, блок сажевого фильтра, цепь малого тока замка зажигания.
- F12 15 A Модуль автошколы, парктроник системы парковки.
- F13 5 A Коммутационный блок двигателя, датчик дождя и освещенности.
- F14 15 A Коммутационный блок прицепа, панель приборов, электронный блок подушек безопасности и пиротехнических натяжителей, автоматический кондиционер, гарнитура “свободные руки”.
- F15 30 A Блокировка и суперблокировка замков.
- F16 – Шунт PARC.
- F17 40 A Обогрев заднего стекла.
- F39 20 A Обогрев сидений водителя и пассажира.
Блок под капотом

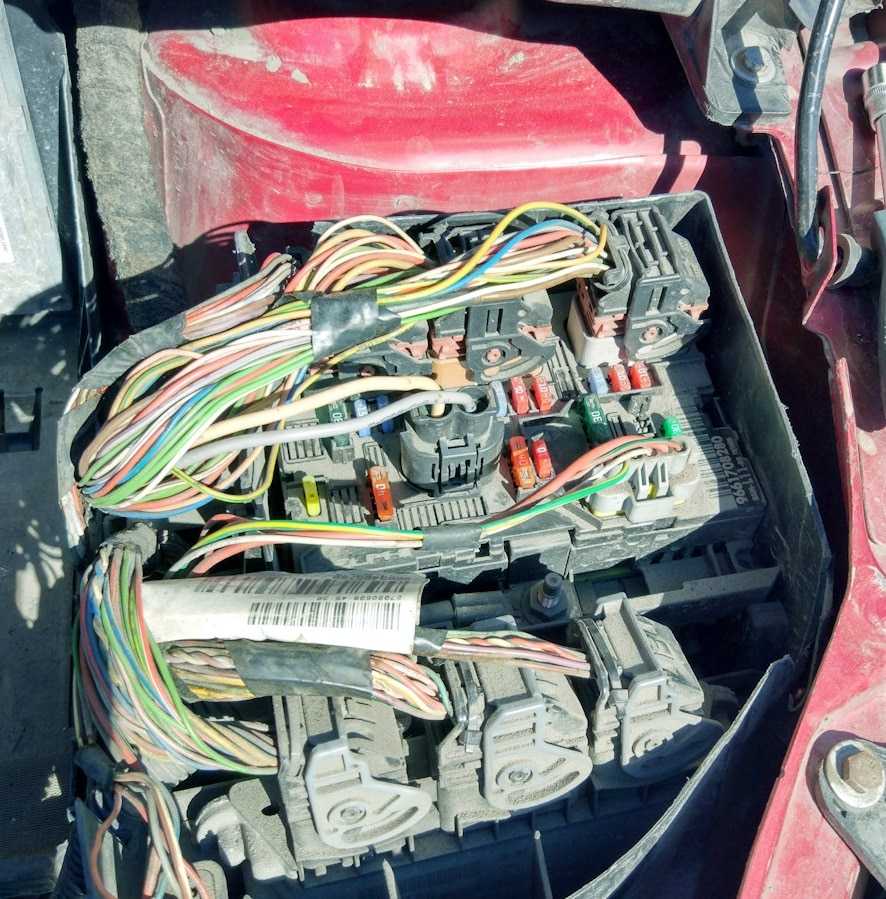

Фото – пример
Схема
Назначение элементов
- 20 A Питание компьютера двигателя и реле большой скорости вентилятора системы охлаждения.
- 15 A Звуковой сигнал.
- 10 A Омыватели переднего и заднего стекол.
- 20 A Омыватель фар.
- 15 A Топливный насос и электромагнитный клапан адсорбера (на бензиновом двигателе 2,0 л).
- 10 A Процессор четырехступенчатой АКП, выключатель блокировки рычага селектора АКП, импульсный выключатель стеклоподъемника, реле большой скорости вентилятора системы охлаждения, левая и правая ксеноновые фары.
- 10 A Компьютер ABS/ESP, компьютер насоса усилителя руля.
- 25 A Замок зажигания, выключатель стартера.
- 10 A Блок дополнительного подогрева (Дизель), датчик уровня охлаждающей жидкости.
- F10 30 A Компоненты системы электронного управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики, компьютеры, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
- 40 A Вентилятор кондиционера.
- 30 A Малая/большая скорость очистителя ветрового стекла.
- 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
- 30 A Компрессор (бензиновые двигатели 2 л).
- 10 A Правая фара дальнего света.
- 10 A Левая фара дальнего света.
- 15 A Левая фара ближнего света.
- 15 A Правая фара ближнего света.
Отдельно размещен F41 – 15 A Процессор шестиступенчатой АКП. Предохранители высокой мощности (макси) находятся в нижней части блока.
Описание макси предохранителей (MF)
MF1 30 A Вентилятор системы охлаждения 200 W. / 50 A Вентилятор системы охлаждения 400 W и 460 W. MF2 30 A Насос системы ABS/ESP. MF3 30 A Электромагнитные клапаны системы ABS/ESP. MF4 80 A Питание интеллектуального коммутационного блока. MF5 80 A Питание интеллектуального коммутационного блока. MF6 80 A Блок предохранителей салона. MF8 70 A Насос гидроусилителя руля.
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
А если знаете как сделать данную статью лучше – пишите в комментарии.
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Предохранители в моторном отсеке PEUGEOT, Пежо 307
Предохранители под капотом расположены с левой стороны по ходу движения.
В этом случае замок под крышкой выглядит так.
Что касается назначения предохранителей, то они следующие…
- 10А выключатель света заднего хода АКПП, реле блокировки коробки автомат, выключатель света заднего хода механической коробки, датчик скорости, блок питания свечи накаливания, датчик воды в дизельном топливе, расходомер воздуха DW.
- 15А Электромагнитный клапан, топливный бак, топливный насос.
- Электроника гидроусилителя руля 10А, электроника ABS или ESP.
- 10А ЭБУ системы впрыска, реле вентилятора охлаждения двигателя, реле дополнительного отопителя, электронный блок управления АКПП, электронный блок управления АКПП, реле блокировки АКПП.
- Датчик сажевого фильтра 15А.
- 15А Передние противотуманные фары.
- Моторчик омывателя фар на 20А.
- 20A Реле вентилятора системы охлаждения двигателя, цепь питания ЭБУ системы впрыска.
- 15А Левая фара ближнего света.
- 15А Правая фара ближнего света.
- 10А Левая фара дальнего света.
- 10А Правая фара дальнего света.
- 15А Звуковой сигнал.
- 10А Электродвигатели насосов омывателей ветрового и заднего стекол.
- Датчики кислорода 30A, электромагнитный клапан EGR, катушка зажигания, регулятор высокого давления дизельной топливной системы, цепь питания форсунок.
- 40А Электромагнитный клапан управления давлением наддува блока управления автоматической коробкой передач.
- Реле 30А для нормальной и быстрой работы стеклоочистителей.
- Мотор кондиционера 40А.
В конце блока также установлены силовые предохранители. Они крупнее и рассчитаны на большие токи.
Их цель:
| один | 30/50А Группа вентиляторов охлаждения двигателя. |
| 2 | Электродвигатель насоса ESP/ABS на 30 А. |
| 3 | Электромагнитные клапаны ESP/ABS на 30 А. |
| 4 | 60/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем. |
| 5 | 70А Цепь питания интеллектуального блока управления включением бортовых систем. |
| 6 | 20А Подогрев сидений. |
| 7 | 30А Замок зажигания с противоугонной системой, цепь питания. |
| 8 | Двигатель насоса ГУР 70А. |
Блок под капотом
Фото — пример
Схема
Назначение элементов
- 20 A Питание ЭБУ двигателя и реле высокоскоростного вентилятора системы охлаждения.
- 15 А Звуковой сигнал.
- 10 A Омыватели ветрового и заднего стекол.
- 20 Омыватели фар.
- 15 А Электромагнитный клапан топливного насоса и топливного бака (на бензиновом двигателе 2,0 л).
- 10А Процессор четырехступенчатой АКПП, переключатель блокировки рычага селектора, импульсный переключатель стеклоподъемников, реле высокоскоростного вентилятора охлаждения, левая и правая ксеноновые фары.
- 10 Компьютер ABS/ESP, компьютер насоса гидроусилителя руля.
- 25 А Замок зажигания, выключатель стартера.
- 10 А Блок дополнительного отопителя (Дизель), датчик уровня охлаждающей жидкости.
- F10 30 А Компоненты электронной системы управления двигателем (катушка зажигания, электромагнитные клапаны, лямбда-зонды, ЭБУ, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
- 40 А Вентилятор кондиционера.
- 30 А Стеклоочиститель на низкой/высокой скорости.
- 40 А Питание на интеллектуальную распределительную коробку (+ после включения зажигания).
- Компрессор 30 А (бензиновые двигатели 2 л).
- 10 А Правая фара дальнего света.
- 10 А Левая фара дальнего света.
- 15 А Левая фара ближнего света.
- 15 А Правая фара ближнего света.
F41 — 15 А с шестиступенчатой автоматической коробкой передач, расположенной отдельно. Предохранители большой мощности (макс.) расположены в нижней части устройства.
Описание макси-предохранителей (MF)
MF1 30 А Охлаждающий вентилятор 200 Вт. / 50 А Охлаждающий вентилятор 400 Вт и 460 Вт. MF2 30 А Насос ABS/ESP. Электромагнитные клапаны MF3 30 A ABS/ESP. MF4 80 A Источник питания для интеллектуального коммутационного бокса. MF5 80 A Источник питания для интеллектуального коммутационного бокса. MF6 80 A Блок предохранителей в салоне. MF8 70 А Насос гидроусилителя руля.
