Предохранители и реле ford focus (2015-2018)

Блок в салоне

Он находится под бардачком и крепится 2 винтами — фиксаторами, которые надо повернуть для того, что бы получить доступ к блоку.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

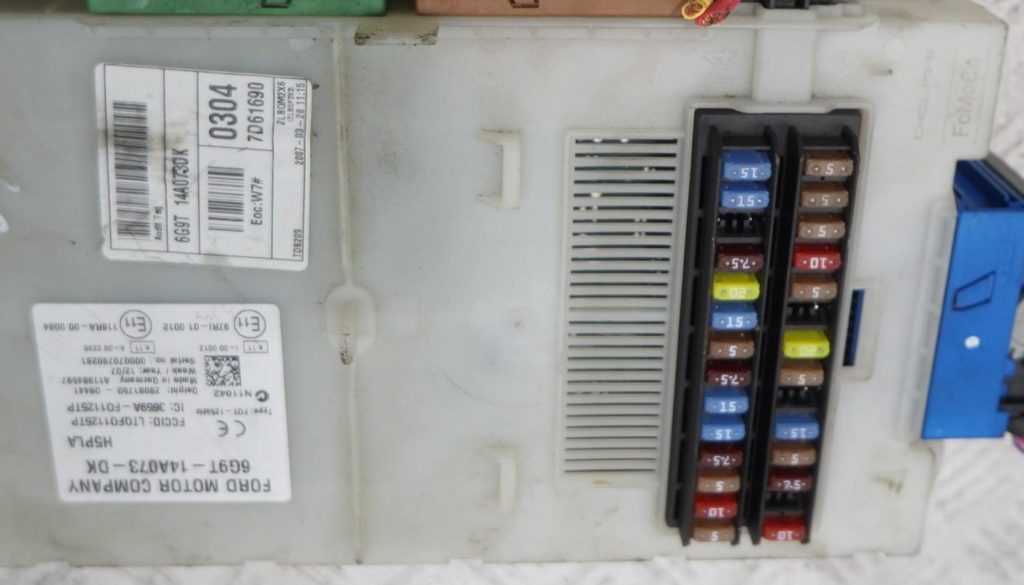

Вариант 1

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,1,0,0,0 —>

Описание

p, blockquote 18,0,0,0,0 —>

F1	5А Датчик дождя
F2	10А SRS (подушки безопасности)
F3	5А ABS, датчик рыскания (ESP), электрический парковочный тормоз (EPB), педаль газа
F4	7,5А Электропитание, педаль акселератора, электронный предохранитель
F5	15А Задний стеклоочиститель
F6	15А Аудиосистема
F7	7,5А Модуль рулевого колеса
F8	5А Комбинация приборов
F9	15А Дальний свет фар
F10	2 Люк
F11	7,5А Лампы заднего хода
F12	Резерв
F13	15А Передние противотуманные фары
F14	15А Омыватель лобового стекла
F15	10А Система адаптивного круиз-контроля (АСС)
F16	Резерв
F17	10А Освещение салона
F18	5А Иммобилайзер
F19	15А Прикуриватель
F20	Резерв
F21	5А 2006-2007: Радио, датчик дождя, 2008-2009: Устройство приема радиосигналов, датчик движения в салоне
F22	7,5/20А Топливный насос
F23	Резерв
F24	5А Замок зажигания
F25	10А Лючок топливоналивной горловины
F26	5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F27	5А Узел рулевой колонки, блок управления климат-контролем
F28	5А Выключатель стоп-сигналов

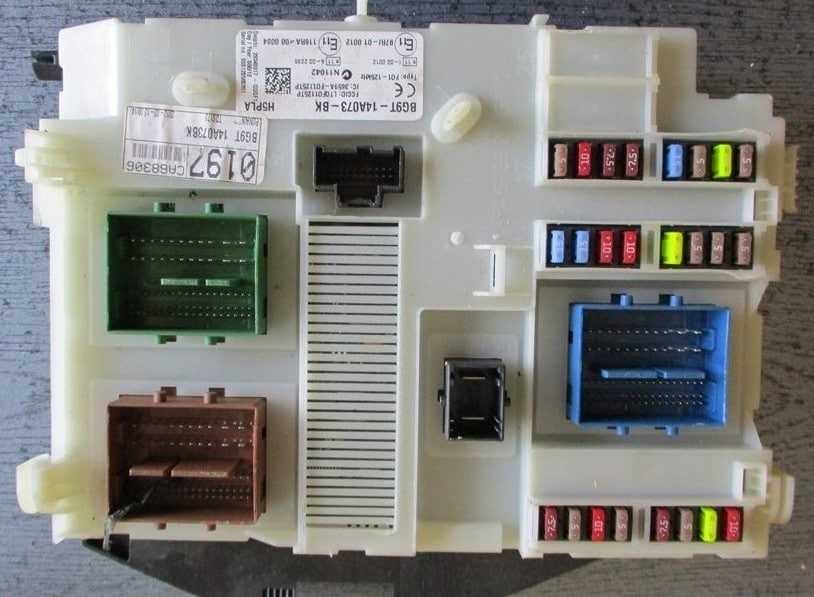

Вариант 2

Фотография

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Назначение

p, blockquote 24,0,0,0,0 —>

F1	7,5А Модуль рулевого колеса
F2	5А Панель приборов
F3	10А Плафоны освещения салона
F4	5А Иммобилайзер двигателя
F5	7,5А Адаптивная система круиз-контроля (АСС)
F6	5А Датчик дождя
F7	15/20А Прикуриватель
F8	10А Питание цепи разблокировки лючка заливной горловины топливного бака
F9	15А Омыватели лобового стекла — задние
F10	15А Омыватели лобового стекла — передние
F11	10А Питание цепи разблокировки двери багажного отделения
F12	10А Питание цепи запирания лючка заливной горловины топливного бака
F13	20А Топливный насос
F13	7,5/20А Топливный насос (2.2L Duratorq-TDCi Stage V)
F14	5А Дистанционный частотный приемки, Датчик движения в салоне
F15	5А Замок (выключатель) зажигания
F16	5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F17	5А Привод вибрации руля
F18	10А Питание системы SRS (подушки безопасности)
F19	7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (ЕРВ), питание педали акселератора
F20	7,5А Питание электронной подсистемы, предохранитель электронной подсистемы, зеркало с функцией автоматического затемнения, система предупреждения о выходе с полосы
F21	15А Аудиосистема (включая голосовое управление)
F22	5А Выключатель стоп-сигналов
F23	20А Люк крыши
F24	5А Узел рулевой колонки, блок управления климат-контролем

Search

Что делать, если свет любимого человека не начинает светить Мир Форд Фокус второго поколения?

Это происходит в любое время с любой машиной. Прикуриватель для Ford Focus 3, главный предохранитель фар ближнего света. 75. 15. Когда работа осветительного оборудования прерывается, возникает риск движения. Регулировка фары Ford Focus 2. Поэтому устранение неисправностей должно быть выполнено как можно скорее. Ниже мы поговорим о том, как решить проблему на примере Ford Focus.

Нередко слышно, что ближняя фара Ford Focus 2 больше не горит. Предохранителем прикуривателя является Ford Focus 3, основным предохранителем для фар. f75. Может быть несколько обстоятельств, вот основные из них:

• перегорела лампа;
• предохранители;
• реле.

Возможные причины проблемы расположены в порядке убывания. от обычного к сложному. Рассмотрим каждый из них более подробно.

Лампа

Часто возникает проблема, которая решается без особых усилий. замена последней. замена балок на киа рио. Что такое лампа накаливания (Kia Rio 2012. Требования к использованию ближнего света могут включать не ближний свет, а замену лампы близко Фары форд фокус 2 нужны знания.

Во-первых, вы должны знать тип ближнего света Ford Focus второго поколения. H 7. Во-вторых, аспекты установки.

Посмотрим Ford Focus 2 замена ближнего света (рестайлинг) :

1. Поднимите капот.
2. Снять крепежный болт фары (с маркировкой).
3. Фара фиксируется двумя защелками. Так заменить лампочку. заставить замолчать любого из них (полная разборка светильника невозможна).
4. Снимите крышку с резины.
5. Удалите заглушку, которая поставляет лампу.
6. Заменить деталь.
7. Установите все в обратном порядке.

Человек сделал все, текущий ник не работает!

Лампа фокусировки 3 мигает, не горит

На тебе Ford Focus

галогенная лампа перегорелаближний свет и после замены.

Какой ближний свет выбрать для Ford Focus 2?

Лучшим вариантом будет покупка устройства на 55 Вт и 12 В. Замена фары дальнего света Ford Kuga 2008 года. Более мощная лампочка грозит перегревом жгута проводов и ускоряет износ отражателя фар.

Предохранители

Может случиться, что короткий луч Ford Focus 2 не загорится из-за поломки предохранителей.

Предохранители защищают бортовую сеть от внезапных скачков напряжения, предотвращая возможные неисправности устройства. Неисправная деталь должна быть заменена как можно скорее, так как напряжение станет нестабильным и повлияет на работу других электронных устройств

Важно установить предохранитель, по напряжению аналогичен заводскому, так как несоответствие этого индикатора в меньшем направлении может привести к печальным последствиям

Где искать предохранители?

Детали, которые нам нужны, находятся в салоне (FF2 Facelift. после 2007 года), в зоне для перчаток (передний пассажир).

Чтобы добраться до нужный блок предохранителей, требуется:

1. Снимите защитную крышку, потянув ее вниз.
2. Снимите два фиксирующих зажима.
3. Опустите сам блок вниз.

Все. Какой предохранитель отвечает за фокус ближнего света 3 ближнего света. Форд Фокус 3. Замена лампы фар. Ниже приведена схема этого.

Предохранители 142 (справа) и 143 (слева) ближний свет и имеют напряжение 15 ампер. Замена подсветки лампочек в kia sportage 3. бортовой журнал kia. Часть меняется в зависимости от стороны недостатка света или обоих сразу.

Что такое эстафета и для чего она нужна? Реле. это электрический блок, предназначенный для защиты и переключения цепей. В Форд Фокус 3? Сколько лампочек вспыхнуло, у каждого предохранителя. Это снижает ток и замыкает электрическую цепь через свои контакты.

Если фары ближнего света перестают гореть, это повод проверить реле ближнего света. Он находится под символом «R 15» (схема выше).

Чтобы проверить работоспособность заготовки, замените старый блок на рабочий. Свечи зажигания на Ford Focus 3 Фары ближнего света, установленные на Ford Focus 2, имеют маркировку n7. Мощность освещения. 55 Вт. Если все работает, то вам нужно установить новое реле.

Источник

Post Views: 2

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Где расположены предохранители

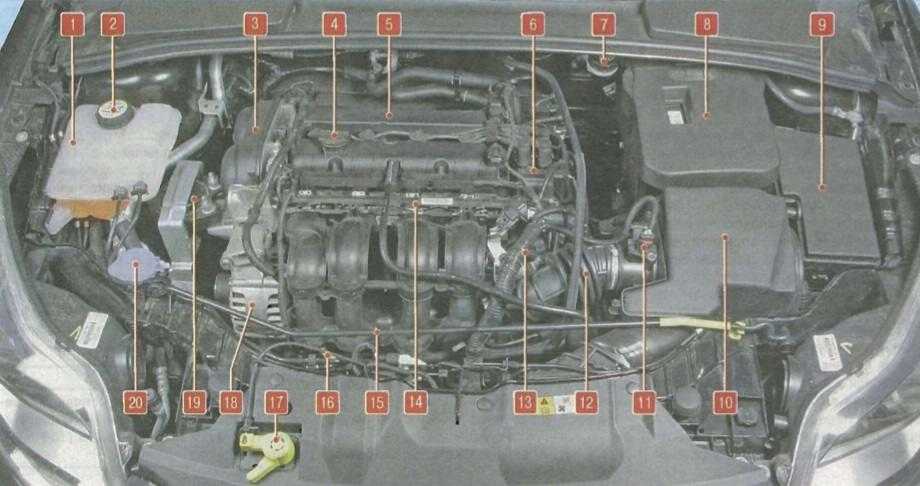

Монтажный блок под капотом цифра 9.

Для получения доступа к предохранителям нажмите на фиксатор и снимите крышку блока

На внутренней стороне крышке нанесена схема расположения предохранителей и реле. Там же расположен пинцет для замены предохранителей.

Расшифровка

Номер	Сила тока, А	Цвет	Назначение предохранителя
7	40	Зеленый	Насос ABS, насос системы динамической стабилизации (ESP)
8	30	Розовый	Клапан системы динамической стабилизации (ESP)
9	30	Розовый	Обогреватель заднего стекла
10	40	Зеленый	Электровентилятор воздухонагнетателя
11	30	Розовый	Модуль запуска и остановки двигателя
12	30	Розовый	Электронный блок управления двигателем
13	30	Розовый	Реле стартера
14	40	Зеленый	Обогрев ветрового стекла, правая сторона
15	25	Белый	Блок управления трансмиссией*
16	40	Зеленый	Обогрев ветрового стекла, левая сторона
17	20	Синий	Вспомогательный отопитель*
18	20	Синий	Очистители ветрового стекла
19	5	Коричневый	Модуль ABS, модуль системы динамической стабилизации (ESP)
20	15	Синий	Звуковой сигнал
21	5	Коричневый	Выключатель стоп-сигналов
22	15	Синий	Система контроля аккумуляторной батареи
23	5	Коричневый	Катушка зажигания, блок управления наружным освещением
24	20	Желтый	Задняя розетка для подключения дополнительного электрооборудования*
25	10	Красный	Наружные зеркала заднего вида с электроприводом
26	15	Синий	Блок управления трансмиссией*
27	15	Синий	Муфта компрессора системы кондиционирования
28	5	Коричневый	Адаптивная система круиз-контроля
29	20	Желтый	Омыватели фар*
30	5	Коричневый	Электронный блок управления двигателем
31	—	~	Не используется
32	10	Красный	Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах
33	10	Красный	Привод заслонок управления каналами впускного коллектора*
34	10	Красный	Форсунки*
35	5	Коричневый	Активные жалюзи радиатора (бензиновый двигатель)*
35	15	Синий	Активные жалюзи радиатора (дизельный двигатель)*
36	10	Красный	Электронный блок управления двигателем
37	“		Не используется
38	15	Синий	Электронный блок управления двигателем, блок управления трансмиссией*
39	5	Коричневый	Модуль управления фарами*
40	5	Коричневый	Электроусилитель рулевого управления
41	20	Желтый	Блок управления наружным освещением
42	15	Синий	Очиститель заднего стекла
43	15	Синий	Регулятор наклона фар
44	5	Коричневый	Адаптивная система круиз-контроля
45	10	Красный	Обогрев форсунок омывателя ветрового окна
46	25	Белый	Электрические стеклоподъемники (передние окна)
47	7,5	Бордовый	Электрообогрев наружных зеркал заднего вида
48		—	Испаритель*

Замена БП в салоне

Отказ диска сам по себе является редкой проблемой. Но если устройство сломалось, то, скорее всего, речь идет о блоке питания, расположенном в салоне автомобиля. На практике блок салона является одним из слабых мест Форд Фокус 3.

Как его заменить, читайте далее:

1. Откройте капот автомобиля и ослабьте гайки на клеммах аккумулятора, затем отсоедините их.
2. Все дополнительные работы будут проводиться в салоне автомобиля. Вам нужно залезть под бардачок и найти защитный блок.
3. На корпусе вы увидите две застежки. Вам нужно сжать их, а затем потянуть вниз. Эти зажимы используются для крепления устройства под центральной консолью. Пластиковую крышку можно снять.
4. У вас есть доступ к предохранителям. Удаляйте каждую по очереди. Рекомендуем предварительно сделать фото, чтобы после замены можно было быстро переустановить все детали и не перепутать их обозначения.
5. Когда вы удалили все предохранители, затяните крепления и снимите скобу. Так вы сможете увидеть жгут с проводами, прикрепленный к монтажному блоку. Разъем должен быть отсоединен от устройства. Аналогичным образом деактивируются все остальные жгуты.
6. На следующем этапе необходимо отсоединить еще два крепежных элемента, фиксирующих монтажный блок к кузову автомобиля. После этого можно демонтировать блок питания с места установки. Новое устройство ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте снова соединить отсоединенные разъемы с проводами и зафиксировать все крепления.
7. После подключения устройства проверьте качество своей работы. Рекомендуем по очереди включать все электроприборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можете поставить на его место пластиковую накладку.

Процедура снятия и замены

Замена ПП

Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:

1. В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
2. Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
3. Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.

 Загрузка …

Замена БП в салоне

На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:

1. Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
2. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
3. Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
4. Поочередно демонтируйте каждый элемент БП.
5. Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
6. Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
7. Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
8. Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
9. Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
10. Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.

Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.

Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.

Под капотом

На авто 2021 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.

Монтажный блок

Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.

Блок силовых предохранителей

Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярной проверки исправности предохранителей. Часто используются самодельные предохранители

Конечно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда есть соблазн использовать самодельный или китайский предохранитель. Делать это настоятельно не рекомендуется, так как они могут повредить оригинальную электрическую систему автомобиля.

Подсказка! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Во избежание короткого замыкания или дорогостоящего повреждения салона автомобиля мы рекомендуем избегать этой практики.

Важно понимать, что при ремонте нужно обращать внимание на номинал предохранителя. Поясним на примере: если сгоревшая плата, отвечающая за зарядку автомобиля или прикуривателя, была рассчитана на 2А, то замену необходимо производить на деталь с таким же значением сопротивления. Игнорирование соответствия рейтингов может привести к более серьезным и систематическим сбоям

Игнорирование соответствия рейтингов может привести к более серьезным и систематическим сбоям.

Замена ПП

Что касается непосредственной замены перегоревших предохранителей, то здесь нет ничего сверхсложного:

1. В первую очередь нужно отключить аккумулятор: замену сгоревших деталей нужно проводить при выключенном аккумуляторе.
2. Дальше нужно определить, что именно у вас не работает, это будет зависеть от того, какой блок питания нужно менять.
3. Откройте крышку монтажного блока питания, в котором находится неисправный предохранитель. Например, ваши фары дальнего света перестали работать. Следовательно, необходима замена программного обеспечения, непосредственно отвечающего за работу дальнего света фар. Найдите сгоревший компонент в соответствии со схемой. С помощью специального пинцета, который находится на блоке, извлеките сгоревший элемент и замените его новым. Не забудьте подключить аккумулятор.

Замена БП в салоне

На практике владельцы автомобиля Форд Фокус 3 иногда сталкиваются с проблемой неработающего блока питания в автомобиле. Возможно, по ошибке инженеров автокомпании, это устройство более подвержено отказам, чем два других блока питания. Поэтому мы подготовили для наших пользователей инструкцию по замене блока питания кабины:

1. Отсоедините отрицательную клемму аккумулятора: аккумулятор должен быть отключен.
2. Заберитесь под бардачок в салоне своего автомобиля и найдите пластиковую крышку блока.
3. Затем вам нужно будет сжать, потянуть вниз и отпустить два язычка, которые крепят щиток под приборной панелью. Снимите пластиковую крышку.
4. Разберите каждый элемент блока питания один за другим.
5. Теперь нужно разобрать бардачок в сборе с корпусом.
6. Далее нужно сжать защелки и отодвинуть фиксирующую скобу.
7. Как только это будет сделано, вы увидите жгут проводов, который подключен к источнику питания. Нужно отсоединить жгут от блока. Те же действия необходимо произвести и с остальными жгутами проводов.
8. Теперь вам нужно отсоединить две защелки, которые крепят блок питания к кузову автомобиля. Когда вы это сделаете, вы можете удалить устройство, которое не работает.
9. Возьмите новый блок питания и установите его вместо старого. Все действия необходимо проводить в обратном порядке. Подсоедините все жгуты проводов и не забудьте установить все зажимы.
10. При подключении нового блока питания проверьте его работоспособность, включив по очереди каждое потребляющее напряжение устройство. Если все работает, закройте пластиковую крышку блока питания.

Глядя на ошибки других автомобилистов. Иногда водители используют самодельный ПП, если им срочно нужно заменить сгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной скрепки или куска проволоки. Во избежание короткого замыкания и, как следствие, возгорания, настоятельно рекомендуем воздержаться от такой практики. Нередко она становится причиной гибели автомобилистов.

Также при замене ПП рекомендуем использовать только элементы одного номинала. Например, если цифровое обозначение на корпусе детали соответствует 10 ампер на плате дальнего или ближнего света, то ее нужно менять на деталь именно с таким номиналом. В противном случае вы столкнетесь с проблемой ближнего или дальнего света, которые не работают регулярно.

Замена ПП в салоне авто

Блок предохранителей, который расположен в салоне автомобиля, является своего рода ахиллесовой пятой Ford Focus 3. Если вы считаете, что ваша коробка с ПП внутри салона вышла из строя, то самое время провести диагностику. Для этого следуйте инструкции, изложенной ниже:

1. Откройте капот автомобиля и отключите аккумулятор от питания. Примечательно, что для замены или осмотра предохранителей из любой секции нужно снимать клеммы аккумулятора.
2. Под вещевым ящиком внутри авто находится сам блок. Добраться до него непросто, поскольку он находится аккурат под вещевым ящиком (в народе – бардачком).
3. Корпус блока предусмотрительно закреплен двумя зажимами. Чтобы снять их, необходимо потянуть их вниз одновременно. После того как крепежи сняты, можно убрать пластиковую крышку.
4. Прямиком за крышкой расположены предохранители. Следуя схеме их расположения, последовательно снимите каждый и проведите осмотр. Сгоревшие или неисправные непременно замените.
5. Воспользуйтесь специальными щипцами, которые там находятся, чтобы достать все предохранители. После снятия всех элементов вы увидите жгут кабелей. Его необходимо аккуратно отключить от устройства.
6. Впереди еще два крепления, после чего можно полностью снять блок с ПП. На этом подготовительные шаги выполнены. Можно приступить к установке нового блока предохранителей. Обязательно проследите, чтобы все жгуты, отсоединенные ранее, встали на новое место.
7. После подключения, проверьте работоспособность, запустив поочередно прикуриватель, ближний и дальний свет фар, свет в авто и другие. Если все работает исправно и не воняет проводкой, то можно закрыть крышку.

Схема предохранителей Форд Фокус 3 поможет не запутаться и проверить нужные ПП. Автомобиль – это многофункциональная система, которая используется десятки предохранителей. При ремонте внимательно изучайте расположение деталей, а также их номинал. Средняя мощность прикуривателя, к примеру, составляет 20А. Это говорит о том, что под замену нужно подобрать запчасть с точно таким же показателем напряжения.

Совет! Если сомневаетесь, что справитесь с электрикой в первый раз, попросите помочь более опытного товарища. Уверяем вас, что второй раз замена предохранителей покажется вам простой задачей.

Предохранители Ford Fusion

Пожарная безопасность и защита электрооборудования автомобилей обеспечивается применением плавких предохранителей и использованием реле для включения мощных потребителей. Предохранители собираются в монтажные блоки и располагаются в доступном для обслуживания месте. Таких блоков на автомобиле форд фьюжн два.

Один блок находится под вещевым ящиком в салоне автомобиля. Второй монтажный блок находится в моторном отсеке, рядом с аккумулятором. Предохранитель представляет собой пластиковый корпус, в котором находится плавкая вставка и две контактные ножки. Конструкция электро предохранителей универсальная и подходит к различным автомобилям.

Для доступа к блоку предохранителей в салоне автомобиля нужно открыть вещевой ящик и сдвинув к середине боковины откидной крышки, снять её. Откроется доступ к блоку предохранителей, в котором, находится 53 вставки.

Так выглядит блок предохраннителей в салоне по вещевым ящиком.

• 1.f 1 резервный свободное место.
• f 2 и f3 для прицепа.
• f 4 отвечает за систему отопления (охлаждения) и вентиляцию салона. 10 А
• f 5 Система динамической стабилизации и ABS (антиблокировочная система) 20 А
• f 6 ABS (антиблокировочная система) 30 А
• f 7 КПП робот 15 А
• f 8 Привод внешних зеркал заднего вида 7,5 А
• f 9 Фара ближнего света (левая) 10 А
• f 10 Фара ближнего света (правая) 10 А
• f 11 Габаритное освещение при движении в светлое время суток 15 А
• f 12 Питание системы впрыска, ЭБУ системы впрыска 15 А
• f 13 Система управления двигателем (дизель) 20 А
• f 14 стартер 30 А
• f 15 Реле бензонасоса 20 А
• f 16 Питание системы впрыска, ЭБУ системы впрыска 3 А
• f 17 Переключатель приборов наружного освещения 15 А
• f 18 Радиоприёмник 15 А
• f 19 Габаритное освещение при движении в светлое время суток 15 А
• f 20 Топливный насос 7,5 А Габаритный фонарь (левый)
• f 21 Запасной. Без предохранителя.
• f 22 Габаритный фонарь (левый) 7,5 А
• f 23 Габаритный фонарь (правый) 7,5 А
• f 24 Звуковой сигнал охранной сигнализации, центральный замок 20 А
• f 25 Аварийная сигнализация 15 А
• f 26 Схема обогрева заднего стекла 20 А
• f 27 Звуковой сигнал 15 А с 2004 г. в.
• 10 А до 2004 г. в.
• f 28 На стартер и зарядку аккумулятора 3 А
• f 29 Отвечает за прикуриватель 15 А
• f 30 Система зажигания 15 А
• f 31 Переключатель приборов наружного освещения 10 А
• 31.f 32 Электро обогрев внешних зеркал заднего вида 7,5 А
• 32.f 33 Переключатель приборов 7,5 А
• f 34 Запасной. Без предохранителя.
• f 35 Подогрев передних сидений 7,5 А
• f 36 На стеклоподъёмники 30 А
• f 37 Система динамической стабилизации, антиблокировочная система (ABS) 3 А
• f 38 Электронный блок общего назначения7,5 Ф
• f 39 Подушки безопасности 7,5 А
• f 40 АКПП 7,5 А
• f 41 Запасной. Без предохранителя. Или роботизированная КПП 7,5 А
• f 42 Обогреватель переднего стекла 30 А
• f 43 Обогреватель переднего стекла 30 А
• f 44 Радиоприёмник 3 А
• f 45 Стоп сигналы два основных и один дополнительный 15 А
• f 46 Схема дворников и насос омывателя лобового стекла 20 А
• f 47 Стеклоочиститель заднего стекла 10 А
• f 48 Фонари заднего хода 2шт. 7,5 А
• f 49 Электродвигатель вентилятора системы вентиляции и кондиционирования салона 30 А
• f 50 Противотуманные фонари (фары) передние и задние всего 4шт. 20 А
• f 51 Дополнительный прикуриватель для задней части салона 15 А
• f 52 Фара дальнего света (левая) 10 А
• 52 f 53 Фара дальнего света (правая) 10 А

Цветовая маркировка предохранителей:

• 3 А (фиолетовый)
• 7,5 А (коричневый)
• 10 А (красный)
• 15 А (синий)
• 20 А (желтый)
• 30 А (зелёный)

Замена предохранителей производится специальным пинцетом, который продаётся в комплектах с вставками. Для замены надо захватить пинцетом перегоревший электро предохранитель и лёгким покачиванием извлечь его из гнезда. Новый предохранитель вставляется пинцетом в обратном порядке. Замена предохранителей на вставки другого наминала, не допускается.

Блок предохранителей в моторном отсеке имеет 8 предохранителей. Они имеют большую мощность и конструктивно отличаются от салонных вставок, Имеют цифровое обозначение максимального тока. Крепятся в блоке предохранителей винтами. Это сделано для обеспечения более надёжного контакта предохранителя с клеммами из-за больших нагрузок.
