Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

  • Установить машину на ровную поверхность и поднять ручник до упора.
  • Снять клеммы с аккумуляторной батареи.
  • Влезть под машину и открутить 9 винтов защиты двигателя.
  • Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

  • После этого можно полностью снять устройство с машины.
  • Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.


Установка новой детали выполняется в обратной последовательности.

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

  1. Короткое замыкание.
  2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Предохранитель бензонасоса форд фокус 2

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке: F1-F36 — предохранители; R1-R14 — реле

Монтажный блок в салоне

Монтажный блок в салоне автомобиля: F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле. При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи. Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока. На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым. Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе). Устанавливаем на место крышку монтажного блока. Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель. Реле из блока извлекаем рукой. Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

  1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
  2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
  3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.


Для доступа к звеньям прибора используйте щипчики


При помощи пинцета извлеките выгоревшую составляющую


Замените звено на новое и установите его на место Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Предохранители и реле Форд Фокус 2

Как накрылся бензонасос на Форд Фокусе

В салоне современных моделей предохранительный блок можно найти под перчаточным отсеком. Он определяется согласно цвету изолятора. Назначение предохранителей и реле их номера указаны на блоке и на рисунке указано в табл.

В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: Снять предохранитель можно следующим образом:

В противном случае риск замыкания и возгорания повышается в разы.

Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2 Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне рис. Назначение предохранителей и реле их номера указаны на блоке и на рисунке указано в табл.

Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2 Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве рис. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа… 2.

Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. Предупреждение Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

Естественно, каждый владелец Фокуса должен знать, где расположен предохранитель бензонасоса в Форд Фокус 2 и что показывают его значения.

Роль предохранителя бензонасоса Форд Фокус 2 Абсолютно все цепи питания электрического оборудования в транспортном средстве, будь то Форд Фокус 2 рестайлинг или Фокус 3, защищены при помощи плавкого предохранителя. Производительные потребители тока подключаются посредством реле. Заменить предохранитель можно при помощи специального пинцета — он расположен у внутренней стороны крышки предохранительного блока отсека двигателя.

Предохранители больших размеров можно заменить без помощи пинцета, руками.

Таким образом можно заменить и реле. Меры безопасности при замене предохранителя Стоит упомянуть, что запрещается менять предохранитель и перемычки, которые не подходят по силе тока.

Не заменяйте детали на те, что вы сделали самостоятельно или же на те, которые отремонтировали. Этот показатель называется предохранительным номиналом.

замена бензонасоса форд фокус 2 115 лошадей 1.6 литра

Он определяется согласно цвету изолятора. Благодаря этому электроприборы гарантированно не будут испорчены, а автомобиль не загорится.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв)

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока

Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

Где находится

Многие владельцы Фокусов даже не представляют, в какой части бензонасоса располагается предохранитель. В дорестайлинговой версии Форд Фокус 2 предохранитель располагался в колодках, первая из них была установлена в подкапотном пространстве машины, а вторая – под панелью приборов, там, где было расположено сидение для пассажиров (под вещевым ящиком, что в быту называется «бардачок»). Предохранительный блок, что располагался в пространстве под капотом, находился в левой части, возле аккумулятора.

В салоне современных моделей предохранительный блок можно найти под перчаточным отсеком. Там он крепится при помощи двух замков, которые внешне напоминают саморезы.

Снять предохранитель можно следующим образом:

  1. Замки необходимо поворачивать против часовой, далее часть блока, что расположена впереди, опрокидывается вниз.
  2. Блок можно немного приподнять и выдвигать назад, тогда он опрокидывается еще больше, и добраться до предохранителя будет легче.
  3. Номера предохранителей наносятся производителями на колодку.
  4. Если предохранитель или реле повреждены, их необходимо заменить.
  5. Извлеките детали, качая их из стороны в сторону.

Во время выполнения работ по замене предохранителя топливного насоса Форд Фокус 2 не забывайте выключать аккумуляторную батарею.

Руководство Форд Куга 2

Нужно больше информации про ремонт и обслуживание Ford Kuga 2 ? Изучите данное руководство «скачать» либо этот материал. А если остались вопросы, задавайте их в комментарии.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Магазины автолитературы :

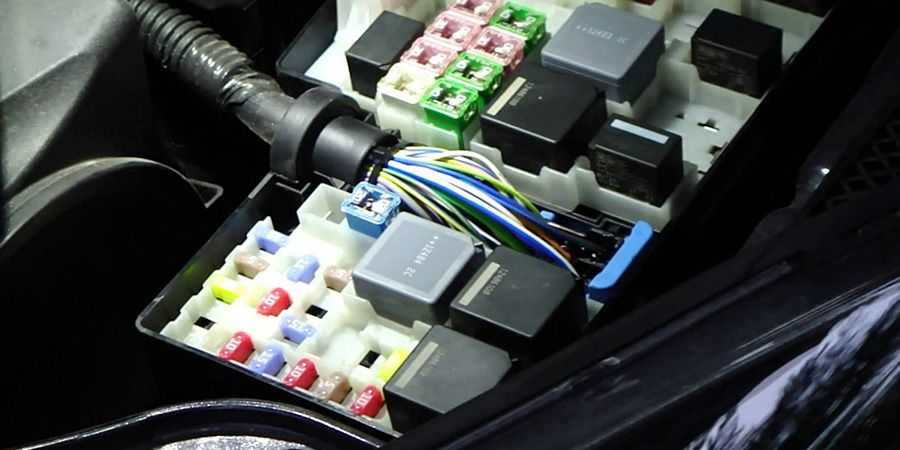

Ваш автомобиль имеет блок предохранителей, расположенный в моторном отсеке и крепящийся к положительному штырю аккумуляторной батареи. Этот блок содержит несколько предохранителей сильного тока. Если требуется произвести замену предохранителей сильного тока, обратитесь к официальному дилеру.

Блок предохранителей в моторном отсеке

Блок предохранителей моторного отсека содержит предохранители сильного тока, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Когда вы отсоединяете и повторно присоединяете аккумуляторную батарею, необходимо перезагрузить некоторые функции. Поднимите спусковой рычаг на задней части крышки, чтобы снять её.

Рассмотрены автомобили Ford Kuga 2, Ford Escape 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.

блок предохранителей в моторном отсеке.

для доступа к предохранителям и реле необходимо отжать фиксаторы и снять крышку.

схема расположения предохранителей и реле в блоке под капотом Ford Kuga 2.

Доброго времени суток!На днях перегорел у меня предохранитель прикуривателя. Ну как перегорел… Я его сам спалил по глупости.До этого я заметил, что прикуриватель перестал нагреваться до красна и стал отщелкивать раньше времени. Виной тому ослабление металлических лапок в гнезде прикуривателя. Решил я эти лапки немного зажать, под рукой оказался ключ от квартиры))) И вот полез я им в прикуриватель! эти лапы зажимать, с полной уверенностью, что они припаяны к массе, но не к плюсу. Ах как я ошибался.

Только поднес ключ и сразу пошел дымок %-)). Спонтанно вырвался мат. А так как валить не на кого, пришлось обматерить себя Взял букварь, нашел где находится предохранитель, полез смотреть. Он расположен справа в моторном отсеке (рядом с корпусом воздушного фильтра).Не сломайте пластиковую крышку с защелкой.

Да, так и есть, усы преда перегорели.Встал вопрос о заказе нового. Финис номер оригинала Ford 3 819 188. Полез на сайт автодока посмотреть цену. Нехило, один предохранитель 350 руб.

Решил посмотреть заменыTesla FJ1620A

Уже лучше — 110 руб. В три раза дешевле.

Смотрим дальшеNORD YADA 901810

Хм. Чет совсем дешево — 30 рублей. Подозрительно.

И напоследок HYUNDAI/KIA 9182038000

150 рублей.Ну думаю Хумдай фигню ставить не будет. Заказал его.

Теперь сравним два предохранителя Ford и HYUNDAI

Оригинал Ford — это предохранитель фирмы LITTELFUSEВот он

Видим совершенно идентичные предохранители.Ford 350 рублей, Хендэ 150 рублей.

Остается лишь вопрос. Кем себя возомнил Форд, чтобы ставить такие цены на мелкие запчасти. Цены на уровне мерседес и БМВ.Пластиковые клипсы у Форда самые дорогие, дороже Вага точно. Металлические крепления дороже, чем у других. />Короче ценообразованием на запчасти в Форде занимаются жлобы, которые дерут народ на мелкотне. И это печально.А прикуриватель заработал)

Цена вопроса: 150 ₽ Пробег: 92000 км

Схема и замена блока предохранителей Ford Focus 3

Практически любой современный автомобиль обладает электроникой, встроенным и дополнительным оборудованием, которому требуется непрерывная подача напряжения. Форд Фокус 3 – не исключение. Для того чтобы обеспечить оптимальный уровень подачи напряжения, используется блок предохранителей. Все электрические цепи так или иначе завязаны в блоке. Из статьи вы узнаете, что такое блок предохранителей, где он располагается и как выполнить его замену при необходимости.

Предохранители Форд Фокус 3 – хрупкая, но достаточно долговечная вещь. При нормальной эксплуатации и регулярном ТО проблем с перегоранием или поломкой возникнет по минимуму. Однако, если вы столкнулись с проблемой перегорания, внимательно изучите статью. Мы расскажем, где находятся ПП, как к ним добраться и провести замену правильно.

212-2 Ремонт Focus I

Монтажные блоки предохранителей и реле

Для замены предохранителя или реле отсоединяем клемму «мину­сового» провода от аккумулятор­ной батареи.

На крышке дополнительного блока размещены щипцы.

. которыми извлекаем предо­хранители. Также на крышке символами показаны расположение предохранителей, защищаемые ими электрические цепи и назначение реле. Чтобы получить доступ к блоку предохранителей в салоне.

. снимаем крышку. На ее внутренней стороне нанесе­ны символы, обозначающие защи­щаемые предохранителями цепи. Предохранитель удобнее вынуть щипцами. Для замены реле, расположенных в монтажном блоке над предохра­нителями.

. крестообразной отверткой от­ворачиваем пять саморезов крепления полки, установленной под панелью приборов со стороны водителя.

Отводим полку от панели приборов. На полке закреплена колодка диагностического разъема.

Поддев отверткой фиксатор.

. вынимаем колодку диагно­стического разъема из полки.

Головкой «на 7» отворачиваем два болта крепления монтаж­ного блока к кронштейну.

Нажав на два фиксатора.

. вынимаем блок из крон­штейна.

Заменяем неисправное реле.

Основной монтажный блок, расположенный в салоне

: 1 — блок предохранителей (номер, цвет, номинальный ток предохранителей, а также защищаемые цепи указаны в таблице); 2 — резерв; 3 — реле стартера; 4 — реле прерывистого режима работы очистителя стекла двери задка; 5 — реле прерывистого режима работы очистителя ветрового стекла; 6 — реле звукового сигнала; 7 — реле блока временной задержки; 8 — реле обогрева заднего стекла/стекла двери задка и наружных зеркал заднего вида.

Дополнительный монтажный блок, расположенный в моторном отсеке

: 1 —блок предохранителей (номер, цвет, номинальный ток предохранителей, а также защищаемые цепи указаны в таблице); 2 — реле зажигания; 3 — резерв; 4 — реле обогрева ветрового стекла; 5 — реле дальнего света фар; 6 — реле ближнего света фар; 7 — главное реле системы управления двигателем; 8 — реле топливного насоса; 9 — реле компрессора кондиционера; 10 — резерв; 11 — реле дополнительного вентилятора системы охлаждения двигателя; 12 — реле вентилятора системы охлаждения двигателя.

Плавкий предохранитель F65, защищающий цепь централь­ного замка, установлен на об­ратной стороне основного мон­тажного блока. Для снятия некоторых узлов, на­пример главного тормозного ци­линдра, необходимо снять мон­тажный блок, установленный в мо­торном отсеке. Но блок не имеет соединительных разъемов — про­вода жгута подсоединены к выво­дам каждого предохранителя и ре­ле напрямую. Это представляет большую слож­ность в отсоединении проводов от блока. Поэтому в этой ситуации, отключив аккумуляторную бата­рею.

. головкой «на 7» отворачиваем саморез крепления корпуса блока.

. затем, нажав на два фиксатора.

. снимаем блок с кронштейна и отводим в сторону, не отсоединяя от него проводов.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

  • отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
  • есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
  • возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
  • поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
  • слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения. При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств. Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

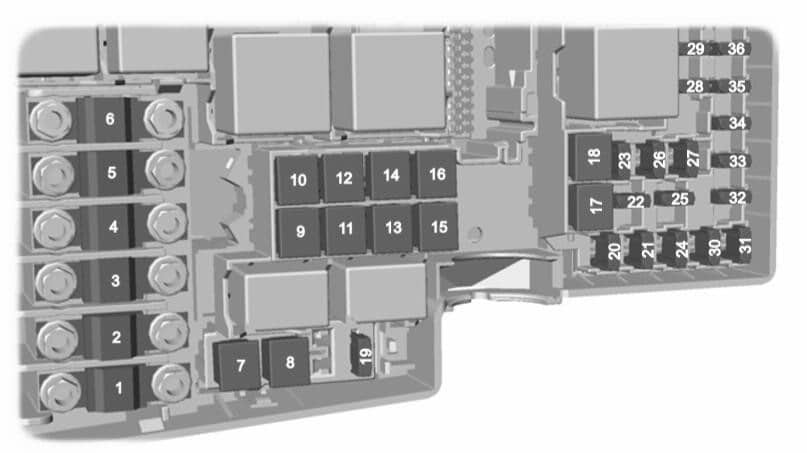

Блок под капотом

Расположен под защитной крышкой с левой стороны, рядом с аккумулятором.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,1,0 —>

p, blockquote 17,0,0,0,0 —>

Назначение предохранителей

p, blockquote 18,0,0,0,0 —>

1 50А Электро вентилятор охлаждения двигателя
2 80А Рулевое управление с усилителем
3 60А Внутренний блок предохранителей 1
4 60А Внутренний блок предохранителей 2
5 80А Отопитель PTC
6 60А Свечи подогрева (только для автомобилей с дизельными двигателями)
7 30А Анти блокировочная система АБС, насос системы динамической стабилизации
8 20А Анти блокировочная система ABS, клапаны системы динамиче­ской стабилизации
9 20А Блок управления силовым агрегатом
10 30А Вентилятор системы климат-контроля
11 20А Выключатель зажигания (стартера и приборов)
12 40А Реле 15 зажигание
13 20А Электрическая обмотка стартера
14 40А Обогрев лобового стекла, правая сторона
15 Резерв
16 40А Обогрев ветрового стекла, левая сторона
17 Резерв
18 30А Преобразователь мощности
19 10А Модуль ABS
20 15А Звуковой сигнал
21 20А Вспомогательный отопитель
22 10А Модуль усилителя рулевого управления
23 30А Омыватели фар
24 15А Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10А Реле зажигания
26 10А Автоматическая коробка передач
27 10А Муфта компрессора системы кондиционирования
28 10А Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10А Система раздельного климат-контроля
30 3А Блок управления силовым агрегатом, автоматическая трансмиссия
31 10А Интеллектуальная зарядка аккумуляторной батареи
32 10А Автоматическая коробка передач
33 10А Подогреваемые кислородные датчики (только для автомо­билей с бензиновыми двигателями)
33 10А Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 10А Форсунки, катушки зажигания
10 10А Блоку правления силовым агрегатом, клапана, электромаг­нитный клапан
36 10А Блок управления силовым агрегатом

Реле

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

  1. Резерв
  2. Реле звукового сигнала
  3. Реле фонарей заднего хода
  4. Резерв
  5. Реле подогревателя топлива
  6. Резерв
  7. Реле обогревателя лобового стекла
  8. Реле основных цепей зажигания
  9. Реле насоса омывателя фар
  10. Реле электродвигателя вентилятора отопителя
  11. Реле полностью открытого положения дроссельной заслонки
  12. Реле свечей накаливания
  13. Реле стартера
  14. Реле системы управления двигателем

p, blockquote 21,0,0,0,0 —> p, blockquote 22,0,0,0,1 —>

На этом всё. А если Вам есть чем дополнить данную публикацию, будем рады Вашим комментариям.

Источник статьи: http://vsepredohraniteli.ru/ford/kuga1.html

Где Находится Реле Бензонасоса Форд Фокус 2

Ford Focus Хэтчбек Cabanas ›Бортжурнал› Подскажите где является реле топливного насоса

, реле, а не предохранитель.

Газовый насос не качает. Или реле, другими словами, сам насос. Скажи мне, где это реле

Комментарии 14

Это же реле отвечает за отключение насоса при накоплении соответствующего давления? Когда вы включаете зажигание, постоянно ли работает насос, где я могу сказать вам капать? Ему просто нужно получить давление, необходимое для запуска машины позже, и он продолжает качать и качать

Насос работает для вас постоянно, только когда он ускоряет, он работает более эффективно.

Понятно, что просто на овце он получает необходимое давление и отключается, пока двигатель не запускается, он думал для Ford, что с ним что-то не так

Мне просто нужно было слить газ, под капотом стыдно снимать стружку со шланга, под седлом вырезать люк, на мой взгляд удобнее снять газовую трубу и соединить штифт со шлангом с канистра. Имеется выпускной патрубок от насоса 8 мм, цанга находится в магазине.

Ford Focus Не начинайте

Полное описание установки и назначения предохранителей, реле

машинаFord Focus 1. В принципе . Расплавленный раньше.

focus2, 2006, Doreist, реле топливного насоса

В блоке предохранителей под ногами пассажира расположено реле k4, из верхнего ряда предохранителей (6 кп) слева находится 1-е реле

Имеется 5 контактов, 3,5 по вертикали и 3 по горизонтали, если вы закроете 2,7 вертикальных контакта (левые контакты), включится бензонасос, внимание будет обращено без зажигания (при необходимости, слива газа) или проверки работыбензонасос

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
