Реле и предохранители renault scenic и megane 1: назначение

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, что отвечает за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации и центрального замка. Маркировка RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1)

Для начала снимем боковую панель возле руля.

2)

Снимаем боковую панельку.

3)

Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

4)

Откручиваем болты и извлекаем панель под рулевой колонкой.

5)

Теперь можем посмотреть на салонный блок.

6)

Необходимо нажать на защелку и вынуть этот блок.

7)

Перед нами выпал блок реле и предохранителями. Начинаем изъятие его из-под капота.

Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9)

Вытаскиваем аккумуляторную батарею, ЭБУ, площадка под АКБ, крышку предохранителей, вытаскиваем плату.

10)

Далее следует отсоединить разъем.

11)

Снимаем клеммы аккумулятора.

12)

Вытаскиваем аккумулятор.

13)

Необходимо открутить крепежные болты ЭБУ машины. Первым откручивается верхний болт, а потом нижний.

14)

Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управления.

15)

Снимаем ЭБУ.

16)

Откручиваем болт и снимаем блок предохранителей.

17)

Блок сидит плотно, поэтому тянуть надо потихоньку.

18)

Отсоединяем клеммы, чтобы полностью вытащить блок.

19)

Так выглядит блок предохранителей сверху.

20)

А вот так снизу.

Если в один прекрасный день все же на Renault Megane начала давать сбой электричество, то стоит запомнить, что предохранители, которые отвечают за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками панели под рулевой колонкой.

Замена предохранителя под капотом Рено Меган 2

Назначение предохранителей и реле nissan primera p12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.

3. . и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом.

6. . и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.

10. . и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.

13. . и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.

15. . потяните реле вверх, покачивая его из стороны в сторону.

16. . и извлеките из контактного разъема монтажного блока.

Блок предохранителей и реле Renault Kangoo 2 в салоне

Блок предохранителей находится слева внизу, относительно руля и водительского сидения. В панели приборов есть окошко, которое можно открыть и увидеть там предохранители.

Собственно даже на обратной стороне крышки можно найти значки и понять какой предохранитель и за что отвечает. Смотрите таблицу.

Ну или еще проще смотрим другую таблицу!

Расшифровка предохранителей Назначение предохранителя в цепи Кангу 2
1 Не используется
2 10А Предохранитель прикуривателя (101) или розетки для дополнительного оборудования (506)
3 15А Аудиосистема (261), многофункциональный дисплей (653), реле питания сиденья (1399), реле включения стоп-сигналов (1524) — реле потребителей электроэнергии № 2 (1389)
4 10А Розетка для дополнительного оборудования 2-го ряда сидений (1382)
5 5А Питание щитка приборов (247)
6 30А Предохранитель центрального замка или системы блокировки внутренних ручек дверей
7 20А ЦЭКБС (645) (лампы аварийной сигнализации и противотуманного света)
8 10А Предохранитель элементов обогрева наружных зеркал заднего вида со стороны водителя и пассажира (239-240)
9 10А Реле потребителей электроэнергии № 2 (1389) и реле «+» работающего двигателя внутреннего сгорания (1615)
10 15А Аудиосистема (261) — многофункциональный дисплей (653) — блок интерфейса мультиплексной сети (мультиплексная сеть (1714) — видеодисплей (1127)
11 10А ЭБУ климатической установки (419), реле потребителей тока 1 (1155), плафона освещения салона, лампы освещения багажного отделения, выключателя стоп-сигнала
12 5А ЦЭКБС (645)
13 5А Предохранитель переднего плафона (213) — центрального плафона (529) — датчика дождя и освещенности (1415)
14 5А Реле управления электростеклоподъемников (471) — реле системы обеспечения безопасности детей (750) — реле электрических стеклоподъемников (703) — ЭБУ климатической установки (419)
15 10А ЦЭКБС (645) — ЭБУ АБС (118)
16 15А ЦЭКБС (645), выключателя стоп-сигнала (160), ЭБУ АБС и автоматической коробки передач (119), правого и левого заднего фонаря, верхнего стоп-сигнала (639)
17 20А Блок подрулевых переключателей (1519), двустороннего насоса омывателя ветрового и заднего стекол (677)
18 5А Предохранитель ЦЭКБС (645) — приемного кольца (1618)
19 30А Реле электростеклоподъемников (471)
20 15А Реле питания сиденья (1399) — обогрева сидений водителя и пассажира (385-386) — выключателей подогрева правого и левого сидений (1513-1514)
21 15А Блок подрулевых переключателей (1519) — главного электромагнитного звукового сигнала (105) — диагностического разъема (225)
22 15А ЦЭКБС (645) — электродвигателя очистителя заднего стекла (211) — электродвигателя очистителя стекла двери (1881)
23 Питание электро вентилятора нагнетания холодного воздуха (164) 20 A для системы кондиционирования или 30 A для стандартной системы отопления
24 20А Питание электровентилятора нагнетания холодного воздуха (164)
25 Не используется
26 Не используется
27 40А ЦЭКБС (645) — электродвигателя стеклоподъемника двери водителя и пассажира
28 Не используется
29 Не используется

. смотрите расположение этих предохранителей в блоке

liputrik.ru

  • Главная
  • Обо мне
  • Карта Сайта
  • Точки подключения сигнализаций Европейские Audi Audi A4
  • Audi A6
  • Audi TT

Mercedes-Benz
Opel
Volkswagen
Citroёn

  • Citroёn Jumper

Peugeot
Renault
Volvo
Saab
Fiat

  • Fiat Dukato

Fiat Doblo
Scoda

  • Skoda Fabia

Skoda Octavia
Японские

  • Acura Acura CL

Acura Integra
Acura TL
Infiniti
Honda

  • Honda Accord

Honda Airwave
Honda Aria
Honda Civic
Honda CRV
Honda Element
Honda Fit Aria
Honda Insight
Honda Mobilio Spike
Honda Odyssey
Honda Pilot
Honda Rafaga
Honda Saber
Honda Stepwgn
Honda Stream
Honda Integra
Lexsus
Mitsubishi
Mazda

  • Mazda Axela

Mazda BT-50
Mazda CX-5
Mazda CX-7
Mazda Demio
Mazda MPV
Mazda 2
Mazda 3
Mazda 6
Nissan
Subaru
Suzuki
Toyota
Корейские

  • Daewoo Daewoo Matiz

Daewoo Gentra
Daewoo Nexia
Daewoo Winstorm
Hyundai

  • Hyundai Accent

Hyundai Avante
Hyundai Elantra
Hyundai Equus
Hyundai Getz
Hyundai Genesis
Hyundai Grand Starex
Hyundai Grandeur
Hyundai i30
Hyundai i40
Hyundai ix35
Hyundai Porter
Hyundai Santa Fe
Hyundai Solaris
Hyundai Sonata
Hyundai Tucson
Hyundai Veloster
Kia

  • Kia Bongo

Kia Ceed
KIA Cerato
Kia Morning
Kia Optima
Kia Picanto
Kia Ria
Kia Sorento
Kia Sportage
Kia Soul
Kia Venga
SsangYong
Китайские

  • Chery Chery Fora

Chery Indis
Chery Very
Great Wall

  • Great Wall Wingle

Great Wall Hover
Great Wall G-5 Safe
Geely

  • Geely MK

BYD
Американские

  • Ford Ford C-MAX

Ford Escape
Ford Expedition
Ford Excursion
Ford Focus
Chevrolet

  • Chevrolet Malibu

Chevrolet Aveo
Chevrolet Cavalier
Chevrolet Cruse
Chevrolet Epica
Chevrolet Lacetti
Chevrolet Lanos
Chevrolet Rezzo
Chevrolet Silverado
Chevrolet Spark
Chevrolet Tahoe
Chevrolet Tracker
Chevrolet Trailblazer
Chevrolet Niva
Chevrolet Orlando
Российские

  • ВАЗ Lada Granta

Lada Kalina
Lada Priora
ГАЗ

  • ГАЗ 3110

Газель, Соболь, Баргузин
УАЗ

  • УАЗ Patriot
  • «Газелистам» на заметку
  • Ford Transit замена свечей накаливания
  • Замена радиатора отопителя на Chevrolet Lanos.
  • Установка сигнализации на Chevrolet Orlando
  • Замена генератора на Ford Focus

ПОЛЕЗНЫЕ СОВЕТЫ (1)

  • Audi A6 Замена вентилятора отопителя
  • «Газелистам» на заметку
  • Chevrolet Lacetti проблемы со светом.
  • Cнятие вентилятора отопителя на Volvo S60
  • Renault Scenic II “Секретный” блок предохранителей
  • Замена генератора на Ford Focus
  • Замена мотора вентилятора отопителя на Nissan x-trail
  • Как заменить радиатор отопителя на ВАЗ-2115
  • Поиск утечки.
  • Установка подогревателя СЕВЕРС-М

Заменил втягивающее реле — Renault Scenic, л., года на DRIVE2

Проблемы с электроникой: Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и. Для проверки предохранительных компонентов обычно применяют: Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны.

Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки реле стартера рено сценик 2 самих электроприборах.

Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. А вы, сцениководы, знаете, у нас добраться до стартера — это целая эпопея.

Так вот, если вынуть воздушный патрубок и хотя бы знать, где расположен стартер, то стукнуть по нему. Я отрезал 10см деревянную рейку и просунув в щелку между коробкой и штанами упёр в стартер и стукнул молотком.

Потом повернул ключ и она завелась. О чудо! В принципе меня устраивало такое.

Иногда, когда она не подавала признаков жизни и брыкалась, я мог выйти, снять патрубок, стукнуть и поехать. Такое происходило не часто, но случалось. И факт: Блок предохранителей реле стартера рено сценик 2 капотом Потом, проверьте состояние клеммы на втягивающем реле стартера, к которой лучше всего добраться снизу машины, благо доступ к ней никак не закрыт.

Если гайка плохо затянута проходит короткое замыкание, а, следовательно, и перегорание предохранителя

И только после того, как эти манипуляции ни к чему не привели можно обращать внимание на само втягивающее реле

Местонахождение втягивающего реле стартера На Рено Меган 2 оно расположено непосредственно на корпусе самого стартера

Его неисправность возникает в следующих случаях: В первую очередь, стоит обратить свое внимание на ячейку номер 30, которая расположилась поблизости от предохранителя бензонасоса

Здесь установлена деталь белого цвета, который отвечает за работу реле стартера.

Предохранители

Предохранители

КОРОБКА ПРЕДОХРАНИТЕЛЕЙ (в салоне)

Коробка находится в салоне, со стороны водителя.

Расположение предохранителей (в зависимости от комплектации)

Ток, А Назначение

10 Щиток приборов / Зеркала заднего вида с электрическим управлением / Радио / Радиотелефон

15 Плафон / Система противоугонной блокировки запуска двигателя

30 Выключатель потребителей

30 Тягово-сцепное устройство

30 Обогреватель заднего стекла

2Q Центральный замок / Система противоугонной блокировки запуска двигателя

15 Передние противотуманные фары

15 Задний стеклоочиститель с омывателем / Фонари заднего хода / Обогреватель заднего стекла / Система противоугонной блокировки запуска двигателя / Зуммер сигнализатора о

включенных осветительных приборах 15 Передние стеклоочистители

^ Стоп-сигналы / Щиток приборов / Подушки безопасности / Пред натяжители ремней

10 Антиблокировочная система тормозов (АБС)

25 Левый стеклоподъемник

25 Правый стеклоподъемник

20 Обогреватели сидений

15 Система кондиционирования воздуха

15 Радио / Прикуриватель / Радиотелефон

Расположение предохранителей (в зависимости от комплектации) (продолжение)

Блок предохранителей и реле Renault Kangoo 2 на аккумуляторе

На аккумуляторе также есть блок предохранителей. Весьма спорное решение, но видимо французы решили что это нормально. Выглядит примерно так.

F1 175А Предохранитель генератора (103) — блока предохранителей защиты цепей силового питания (777) — Блока защиты и коммутации (1337).
F2 Предохранитель цепи подачи «+» аккумуляторной батареи на стартер через предохранитель (163) — 2 А на автомобилях с бензиновыми двигателями или 500 А на автомобилях с дизельными двигателями
F3 40А Предохранитель «+» аккумуляторной батареи через предохранитель на системы двигателя через блок защиты и коммутации
F4 40А Предохранитель «+» аккумуляторной батареи через предохранитель электровентилятора системы охлаждения двигателя (1014-188) через Блок защиты и коммутации (1337) — стартера (163) через Блок защиты и коммутации (1337)
F5 70А Предохранитель «+» аккумуляторной батареи через предохранитель к электроусилителю рулевого управления (1232)
F6 40А Предохранитель цепи «+» аккумуляторной батареи через предохранитель блока предохранителей и реле салона (260) — ЦЭКБС (645).

Альтернативные марки аккумуляторов для Рено Кенгу

Если нет возможности приобрести оригинальную батарею, и есть бюджет на более качественные варианты, стоит выбирать именно их. Они отличаются большей емкостью, что непосредственно скажется на качестве работы. При необходимости вы сможете подключить больше устройств. При этом возникает вопрос, какой аккумулятор лучше выбрать на Рено Кангу. Наша компания готова предложить вам несколько отличных вариантов в той же ценовой категории. По части эксплуатационно-технических характеристик данные накопители могут оказаться намного лучше.

Для многоцелевого автомобиля главной характеристикой является его многофункциональность. И во время множественных перевозок грузов может потребоваться послушать музыку или зарядить устройство. Поэтому, емкости базового аккумулятора может не хватить. По этой причине желательно выбирать батареи с большей мощностью.

Производитель (страна) Марка  Емкость, А Пусковой ток при -18℃ Гарантия  Стоимость, р.
TUDOR
Испания

Tudor TC600A 12В 60Ач 460А

60 460 24 5300
Rombat
Румыния

Rombat E265 L2 65Ah Tundra R+ 12В 65Ач 640А

65 640 24 5600
CENE
Южная Корея

CENE DELKOR 65.0 L2 (56513) 12В 65Ач 640А

65 640 48 6600

Повышенная емкость батареи приведет также и к существенно увеличенному сроку службы. Из-за гораздо более редких ситуаций, когда будет наблюдаться полный разряд, не будет просаживаться характеристики аккумуляторной батареи.

Среди предложенных вариантов, лучшим будет южнокорейский накопительный элемент. Он отличается наиболее продолжительным гарантийным сроком. Он способен без проблем проработать 5-6 лет, без особых проблем.

Блок предохранителей и реле в салоне Renault Arkana

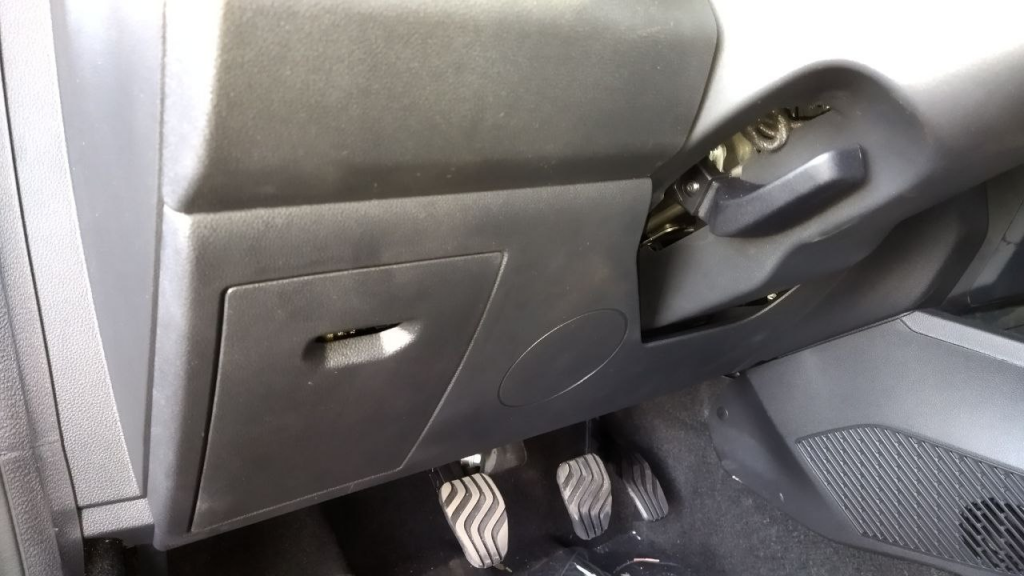

Данный блок расположен под рулевой колонкой слева и закрыт небольшой крышкой. Он необходим для защиты кузовной электроники от КЗ и перегрузок.

Достаточно просунуть два бальца в отверстие крышки и потянуть ее на себя и вниз, покажется вот такая картина:

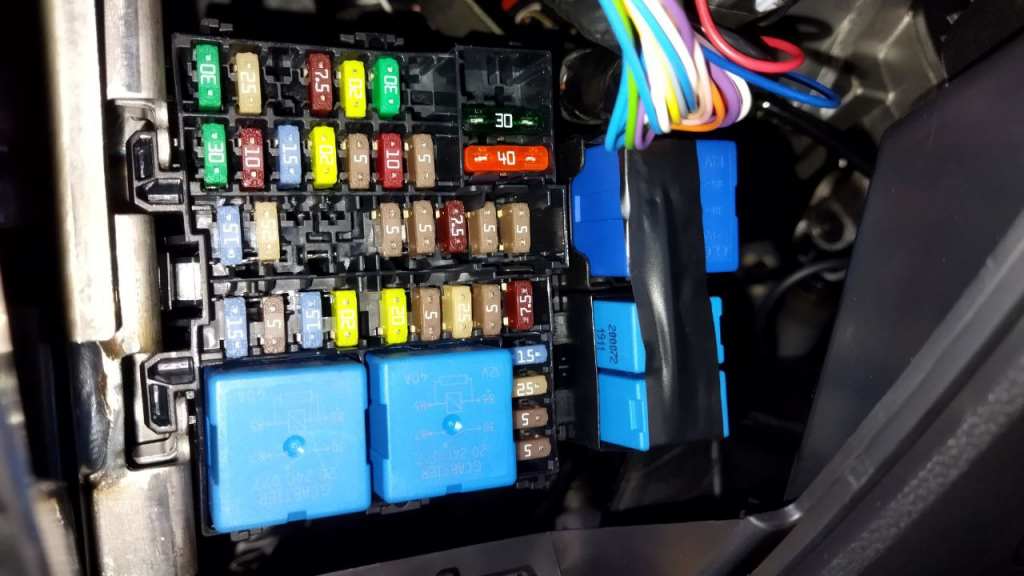

Схема выглядит следующим образом:

Таблица с описанием выглядит следующим образом:

Номер Номинал Защищаемая цепь
F1 30 Стеклоподъемники передних дверей.
F2 Резерв
F3 Резерв
F4 Резерв
F5 Резерв
F6 Резерв
F7 25 Сабвуфер
F8 30 Стеклоподъемники задних дверей.
F9 10 Обогрев руля.
F10 Резерв.
F11 20 Центральный замок всех 4-х дверей.
F12 5 Датчик положения педали сцепления, приемное кольцо иммобилайзера — в модификации с ключом. Предохранитель блока управления ABS и системы стабилизации траектории движения.
F13 10 Плафоны освещения салона, ЭБУ климат-контроля.
F14 5 Датчик дождя и освещенности, управление реле системы обеспечения безопасности детей – блокировка стеклоподъемников задних дверей.
F15 15 ЦЭКБС, стеклоочиститель и омыватель ветрового стекла.
F16 25 ЭБУ функции «Свободные руки», главный шлюз сети CAN, камеры кругового обзора, подогрев сидений.
F17 Резерв
F18 7,5 Только для автомобилей с ключом – стоп-сигнал
F19 5 ЭБУ системы впрыска
F20 5 Блок SRS
F21  7,5 ЭБУ полного привода, света заднего хода
F22 5 ЭУР
F23 5 Тэн отопителя салона, ЭБУ штатных парктроников, индикатор не пристёгнутого ремня, обогрев заднего стекла, корректор фар, обогрев лобового стекла.
F24 15 Питание предохранителей F12, F13, F14, F36
F25 5 ЭБУ потребления энергии, ЭБУ телеметрической системы, главный шлюз сети CAN
F26 15 Задние фонари, селектор АКПП, электропривод наружных зеркал
F27 20 Питание блока согласования проводки фаркопа
F28 20 Цепь питания предохранителей F32-F33
F29 Резерв
F30 25 Фары, круиз-контроль, задняя ПТФ, задние стеклоподъемники, переключатель режима полного привода, освещение номерного знака, система контроля слепых зон, панель управления климатической системой, прикуриватель, питание переключателя наружных зеркал.
F31 5 Щиток приборов
F32 7,5 Электрический вентилятор отопителя
F33 15 Прикуриватель
F34 25 Диагностический разъем, аудиосистема
F35 5 Электропривод наружных зеркал
F36 5 Электропривод наружных зеркал
F37 30 Для автомобилей с ключом – стартер
F38 30 Очиститель ветрового стекла
F39 40 Для автомобилей с кнопкой Start-Stop – управление реле потребителей электроэнергии.
F40 15 Реле звукового сигнала, блок управления системы доступа с функцией «свободные руки».
F41 30 Доводчик стеклоподъемника двери водителя.
F42 5 ЭБУ полного привода
F43 Резерв
F44 Резерв
F45 Резерв
F46 20 Реле после замка зажигания, ЭБУ потребления электрической энергии, питание предохранителей F19-F23.
F47 7,5 Для автомобилей без ключа – стоп-сигнал.
F48 15 Подогрев сидений
F49 25 Передние фары и ПТФ.

Описание реле:

  • A(70А) — переключатель стеклоподъемников.
  • A (20A) — реле времени «+» АКБ.
  • B(20A) — реле звукового сигнала.
  • A (40A) — реле вентилятора отопителя.
  • A (40A) — обогрев заднего стекла.

Схема расположения под капотом в моторном отсеке и в салоне, описание

Где находится БП и его схема

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
