Предохранители мазда премаси схема

Описание электрооборудования

Электрическая система Мазда Премаси состоит из генератора, аккумулятора и регулятора напряжения. Они являются основным источником энергии, необходимой для работы всех электрических узлов автомобиля – зажигания, оптики, аудиосистемы, системы безопасности, кондиционирования и обогрева и пр.

Аккумуляторная батарея отвечает за подачу тока для запуска двигателя, выполняет роль стабилизатора напряжения, служит резервом для временной подачи тока, когда генератор не справляется с нагрузкой.

Генератор преобразует переменный ток в постоянный. Это своеобразная электромашина с электромагнитным возбуждением. Генератор включает в себя: ротор, стартер, щетки коллектора, электрорегулятор напряжения, выпрямитель, щетки коллектора, подшипники, шкив ремня.

Электрооборудование Mazda Premacy включает в себя несколько подсистем: систему регулированной подачи искры (распределитель, катушка, свечи), внешнюю и внутреннюю оптику, датчики, электропроводку, противоугонную систему, мультимедийное и климатическое оборудование.

Точки подключения автосигнализации на Mazda Demio 2010, правый руль

Замок зажигания: +12 – белый/красный зажигание – чёрный/жёлтый зажигание 2 – чёрный/красный асс – чёрный/белый стартер – чёрный/синий

Повороты – красный/зелёный и красный/синий в большом синем разъёме блока предохранителей за бардачком

Тормоз – зелёный/оранжевый на педали тормоза

Маленький серый разъём блока предохранителей за бардачком: Центральный замок – зелёный. Отпирание – масса, запирание – масса через 1 кОм. Концевик багажника – чёрный/жёлтый

Большой серый разъём блока предохранителей за бардачком: Концевики дверей (задержка) – жёлтый/чёрный

Большой синий разъём слева от блока предохранителей: Бензонасос – зелёный/красный

Контроль двигателя – форсунки

Блок под капотом

Расположен в левой части моторного отсека рядом с аккумулятором.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,1,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема предохранителей

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 15,0,0,1,0 —>

1 40А HEATER — Отопитель
2 60А ABS — Анти блокировочная тормозная система
3 60А IG KEY — Для защиты различных цепей
4 30А PTC — Дополнительный отопитель
5 40А GLOW — Свечи (дизель)
6 Резерв
7 30А COOLING FAN — Электро двигатель вентилятора системы охлаждения
8 40А BTN — Внутреннее освещение, Электро замок двери
9 30А AD FAN — Дополнительный вентилятор охлаждения кондиционера
10 30А INJ OR FIP — Блок управления двигателем
11 10А A/C — Кондиционер
12 10А ST.SIG — Сигнал стартера
13 15А HORN — Сигнал
14 15А HAZARD — Сигнальные лампы аварийной сигнализации
15 15А TAIL — Габариты
16 7,5А HEAD C/U — Для защиты различных цепей
17 15А FOG — Противотуманные фары
18 15А FOG — Противотуманный фонарь
19 15А STOP — Тормозные огни
20 15А HEAD-R — Фара правая
21 15А HEAD-L — Фара — левая
22 Резерв
23 15А HEAD HI — Фары
24 100А MAIN — Главный предохранитель, для защиты всех цепей

Схема реле

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Назначение реле

p, blockquote 18,0,0,0,0 —>

  1. Главный предохранитель
  2. Fuel pump relay — Реле топливного насоса
  3. А/С relay — Реле кондиционера
  4. Main relay — Главное реле
  5. TNS relay — Реле габаритов
  6. Horn relay — Реле сигнала
  7. Headlight relay — Реле фар
  8. Cooling fan relay — Реле вентилятора охлаждения
  9. Condenser relay — Реле конденсора кондиционера

p, blockquote 19,0,0,0,0 —> p, blockquote 20,0,0,0,1 —>

Есть что добавить или остались вопросы? Будем рады Вашим комментариям.

Источник

Электрика

  • Снятие аккумулятора Мазда Примаси
  • Замена батарейки в брелке Mazda Примаси своими руками
  • Поменять батарейку в ключе Мазда Примаси
  • Поменять батарейку в пульте Mazda Премаси
  • Установка блока предохранителей Мазда Премаси
  • Поменять втягивающее реле Mazda Премаси
  • Как поменять габаритную лампу Mazda Premacy своими руками
  • Как поменять задний фонарь Mazda Примаси
  • Снятие задней фары Mazda Premacy
  • Как заменить замок зажигания Mazda Примаси
  • Поменять катушку зажигания Mazda Premacy своими руками
  • Снять кнопку стеклоподъемника Мазда Premacy
  • Как поменять лампу ближнего света Мазда Премаси
  • Поменять лампу в бардачке Мазда Премаси своими руками
  • Как заменить лампу в габаритах Mazda Примаси
  • Как поменять лампу в дальний свет Мазда Премаси
  • Поменять лампу в задний ход Mazda Премаси
  • Замена ламп в поворотниках Mazda Примаси
  • Как заменить лампу в приборной панели Мазда Примаси
  • Установка ламп в противотуманных фарах Мазда Примаси
  • Заменить лампу в ПТФ Мазда Премаси своими руками
  • Как поменять лампу в фарах Мазда Premacy
  • Поменять лампу освещения салона Mazda Премаси своими руками
  • Как заменить лампу стоп сигнала Мазда Premacy
  • Замена лампы задних фонарей Мазда Премаси
  • Снять левую фару Мазда Примаси
  • Как снять моторчик стеклоподъемника Мазда Премаси
  • Как снять переднюю фару Мазда Премаси
  • Как снять правую фару Мазда Premacy
  • Как поменять предохранители Mazda Примаси своими руками
  • Как поменять предохранитель прикуривателя Мазда Примаси
  • Как заменить противотуманные лампы Мазда Примаси своими руками
  • Установка реле поворотов Mazda Премаси своими руками
  • Установка реле стартера Мазда Premacy
  • Как поменять реле стеклоочистителя Мазда Премаси
  • Как заменить свечи зажигания Мазда Примаси
  • Как заменить щетки генератора Мазда Премаси своими руками
  • Электросхема акпп Мазда Premacy
  • Электросхема акустической системы Мазда Premacy
  • Электросхема бензонасоса Мазда Примаси
  • Электросхема блока предохранителей Mazda Премаси
  • Электросхема блока управления двигателем Мазда Premacy своими руками
  • Электросхема вентилятора охлаждения Mazda Примаси
  • Электросхема включения бензонасоса Мазда Premacy
  • Схема включения вентилятора охлаждения Мазда Premacy своими руками
  • Электросхема включения кондиционера Мазда Примаси
  • Схема включения переднего моста Мазда Premacy
  • Схема включения стартера Mazda Премаси
  • Электросхема включения фар Mazda Примаси своими руками
  • Электросхема генератора Мазда Premacy
  • Схема датчика давления масла Мазда Премаси
  • Схема датчика кислорода Мазда Примаси
  • Электросхема датчика охлаждающей жидкости Mazda Premacy
  • Электросхема датчика скорости Mazda Примаси
  • Электросхема датчика температуры Mazda Premacy
  • Электросхема датчика уровня топлива Мазда Примаси своими руками
  • Схема двигателя Мазда Примаси своими руками
  • Электросхема дворников Mazda Примаси
  • Электросхема зажигания Mazda Примаси
  • Схема замка зажигания Mazda Premacy
  • Схема звукового сигнала Mazda Примаси своими руками
  • Схема инжектора Мазда Примаси
  • Электросхема карбюратора Mazda Премаси
  • Электросхема корректора фар Mazda Premacy
  • Схема освещения салона Mazda Premacy
  • Электросхема отопителя Мазда Премаси
  • Схема охлаждения двигателя Mazda Премаси своими руками
  • Электросхема панели приборов Mazda Premacy своими руками
  • Электросхема передних фар Мазда Premacy своими руками
  • Электросхема печки Mazda Примаси своими руками
  • Электросхема приборной панели Mazda Премаси
  • Электросхема проводки Mazda Примаси своими руками
  • Схема противотуманных фар Mazda Премаси
  • Схема реле бензонасоса Mazda Премаси своими руками
  • Электросхема реле давления Мазда Примаси своими руками
  • Схема реле поворотов Мазда Premacy своими руками
  • Электросхема реле регулятора Мазда Premacy
  • Схема реле стартера Mazda Premacy
  • Электросхема системы впрыска Мазда Премаси
  • Электросхема системы зажигания Mazda Премаси
  • Электросхема системы кондиционирования Мазда Premacy
  • Электросхема системы охлаждения Mazda Премаси своими руками
  • Электросхема системы управления двигателем Мазда Примаси
  • Электросхема стартера Мазда Примаси своими руками
  • Электросхема стеклоочистителя Mazda Premacy
  • Электросхема стеклоподъемников Мазда Premacy
  • Схема стоп сигналов Мазда Примаси
  • Электросхема топливного насоса Мазда Примаси своими руками
  • Электросхема топливной системы Mazda Премаси своими руками
  • Электросхема тормозной системы Mazda Premacy
  • Электросхема центрального замка Мазда Примаси
  • Электросхема щитка приборов Мазда Premacy
  • Электросхема эбу Мазда Премаси
  • Коды ошибок Mazda Премаси

Блок в салоне

Он расположен в нижней части панели приборов, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,1,0,0 —>

Актуальная схема будет нанесена на блок.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

1 15А RADIO — Аудио устройство, обогрев заднего стекла, прикуриватель
2 15А OPT — Доп. розетка в багажнике, система 100 в (опция)
3 30А H/CLN — Очиститель фар
4 7,5А ST.SIG. — Стартер, зажигание
5 Резерв
6 30А P/W — Стеклоподъёмник
7 30А DOOR/LOСK — Центральный замок
8 10А ROOM — Освещение салона и багажника, диагностический разъём OBD(под панелью),
9 15A S/W — Подогрев сидений
10 15A A/C — Кондиционер, реле обогревателя заднего стекла
11 Резерв
12 Резерв
13 Резерв
14 10А METER — Приборная панель, диагностический разъём под капотом, указатели поворотов
15 10А ENG — Главное реле, блок ABS, система курсовой устойчивости, SRS
16 10А .R.WIP. — Очиститель и омыватель заднего стекла
17 20А WIPER — Очиститель и омыватель
18 Резерв
19 Резерв
20 Резерв
21 7,5А W/DEF — Обогрев зеркал
22 30А P/WIN — Стекло подъёмники

Диагностика

Чтобы выяснить причину выхода из строя той или иной подсистемы, необходимо провести диагностику. Исходя из полученных данных, можно определить возможность устранения неполадок самостоятельно или понадобиться помощь специалистов.

Рекомендуем доверить любые работы, связанные с электрооборудованием (в том числе и диагностику) специалистам.

Диагностика электрооборудования на Мазда Премаси проводится несколькими способами (на выбор). К ним относятся: нагрузочные вилки, мультиметры, диагностические разъемы, стенды диагностики, сканеры и пр.

Мультиметром проверяют целостность предохранителей, им же можно определить короткое замыкание. Причинами короткого замыкания могут стать: поломки электрики авто, дефекты электропроводки. Для проверки необходимо вытащить предохранители и подсоединить щуп к клеммам. О том, что есть короткое замыкание, укажет «0» на дисплее, если при движении проводов, картинка меняется, то поврежденным является только участок провода.

Техническим стетоскопом и мультиметром можно определить исправность генератора. О его поломке может свидетельствовать потухшая лампа заряда АКБ на панели приборов.

Наиболее популярным методом диагностики электрооборудования Мазда Премаси является сканирование. Компьютерная диагностика позволяет в считанные секунды определить поломку, не прибегая к использованию дополнительного оборудования.

Основные ошибки

При компьютерной диагностике на экран выдается зашифрованный код ошибки. Самые распространенные коды поломок электрооборудования на Mazda Premacy представлены ниже.

«P0216» Поломка в цепи регулировки момента зажигания

«P0219» Повышенные обороты двигателя

«P0171» Смесь необогащенная

«P0227» Датчика положения дроссельной заслонки (низкое положение)/Переключатель C

«P0300» Изменение порядка зажигания цилиндров

«P0370» А таймера неисправен

«P0416» Цепь клапана B впускного коллектора разомкнута

«P0483» Поломка вентилятора

«P0530» Проблемы в цепи датчика давления охлаждающей жидкости кондиционера

«P0561» Напряжение системы работает со сбоем

«P0702» Проблем с электрической системой контроля трансмиссии

«P0748» Неисправности электрической цепи соленоида давления

«P1106» Повышено напряжение в цепи датчика абсолютного давления впускного коллектора (MAP)

«P1406» Проблемы в регулировке датчика системы рециркуляции выхлопных газов (EGR)

«P1663» Неисправности контрольной лампы перезарядки

Ремонт электрооборудования

Если существует проблема быстрого перегорания предохранителей на Мазда Премаси, то при помощи мультиметра нужно измерить напряжение в электроцепи. Этапы работы:

— мультиметр перестанавливается в режим работы вольтметра;

— производят соединение одного щупа с ниспадающим проводом, а второго щупа с минусом аккумулятора;

— на дисплее зафиксируйте результат и сравните его с заявленным в тех. паспорте;

— если на дисплее ничего не отображается, значит нет напряжения в сети.

Ложное срабатывание сигнализации:

— исключите попадание влаги.

Окисление контактов проводки:

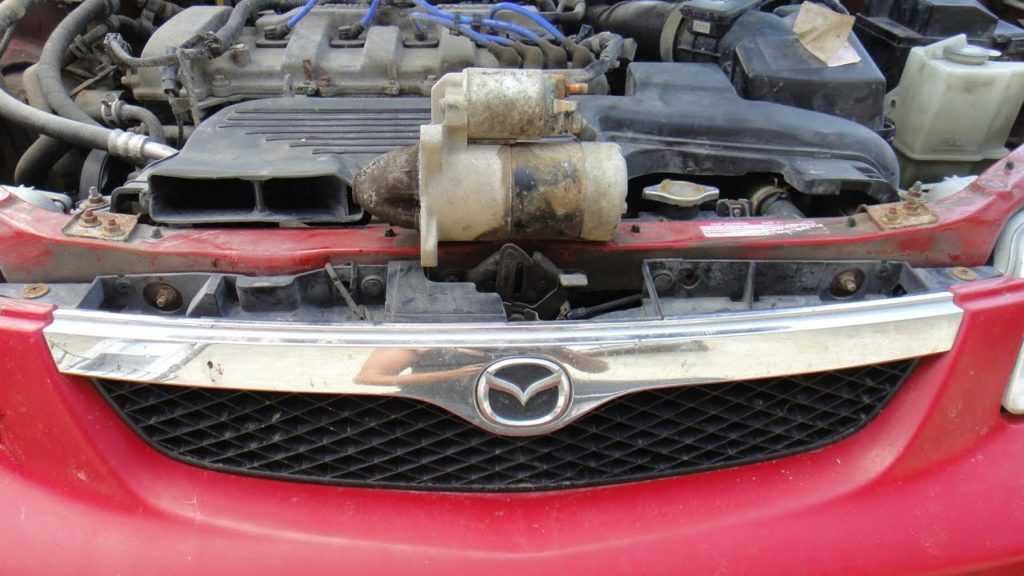

Как снять стартер на Mazda Premacy:

— отсоедините клеммы «минус» от аккумулятора;

— отсоедините основной электропровод и провода магнитного переключателя;

— снимите держатели проводов, крепежных деталей;

— снимите сам стартер и отправьте на диагностику;

— новый стартер установите в обратной последовательности.

Все работы с электрооборудованием на Mazda Premacy необходимо проводить с отключенным питанием. Помните, что электрика является ключевым звеном в системе любого автомобиля. Поэтому если вы не располагаете достаточным опытом лучше доверить работы по диагностике и ремонту электрооборудования специалистам!

Если во время поездки на автомобиле водитель замечает, что горит восклицательный знак на панели приборов, то…

Неисправности в авто бывают разного типа, но особенно опасны поломки связанные с рулевым управлением, т.к….

Выбирая автомобиль, будущий владелец, вполне резонно анализирует всю информацию, касающуюся интересующего транспортного средства. Сегодня благодаря…

Источник

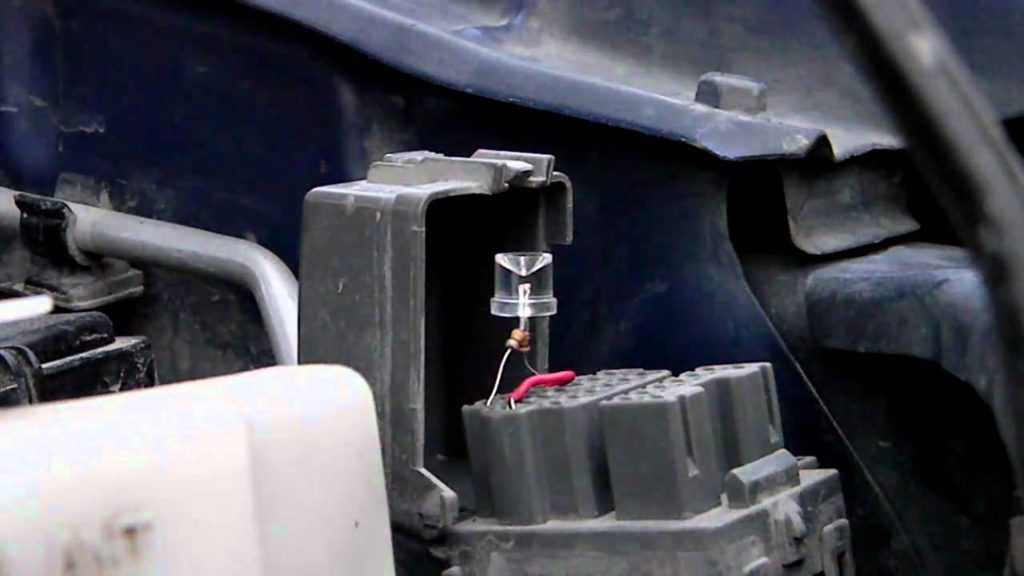

Программирование ключей Mazda.

MAZDA PICKUPS 3000/4000, TRIBUTE

MAZDA PICKUPS 3000/4000, TRIBUTE

1.Программирование нового ключа без использования уже запрограмированного.

ВНИМАНИЕ: Новый ключ, когда нет ни одного, можно запрограммировать только с помощью устройств DM100/ AD100Pro или MVP Pro

2. Программирование нового ключа с использованием запрограммированного.

a) Вставьте ключ в замок зажигания и переключите в положение ON и затем OFF. b) В течении 5 секунд вставите второй ключ и переключите в положение ON и затем OFF. c) В течении 5 секунд вставите новый ключ в замок зажигания и поверните на позицию ON. Светодиод будет светиться в течении 3 секунд, информируя о положительном результате программирования. d) Повторите процедуру (b) для программирования следующего ключа.

MAZDA TRIBUTE (2003-)

MAZDA TRIBUTE (2003-)

1. Программирование нового мастер-ключа

a) Для изготовление нового мастер-ключа нужно воспользоваться оборудованием DM100W/ 100Pro или MVP Pro. После запрограммирования мастер-ключа очередные ключи можно запрограммировать при помощи дальнейшей процедуры.

Процедура добавления очередного ключа (нужно 2 действующих ключа)

a) Вставьте действующий ключ в замок зажигания. b) Поверните в положение ON, после чего поверните в положение OFF c) Выньте действующий ключ из замка зажигания, и в течении 5 секунд вставьте второй действующий ключ в замок зажигания, и поверните в положение ON, после чего поверните в положение OFF. d) В течении 10 секунд вставьте новый ключ в замок зажигания и поверните в положение ON, после чего подождите одну секунду и поверните в положение OFF. e) Светодиод будет светиться в течении 3 секунд, информируя о положительном ходе программирования нового ключа. f) Программируемый ключ нельзя вынимать из замка зажигания около 10 минут, иначе процедура программирования не завершится успешно. Извлечение ключа из замка зажигания или проба завести двигатель перед тем, как истечет 10 минут не позволит закрыть процедуру и нужно будет повторить еще раз.

MAZDA 626, 626 (ES, LS, LUX)

MAZDA 626, 626 (ES, LS, LUX)

В зависимости от того, есть или нет прежде запрограммированные ключи имеем две процедуры, процедура (A) — один или вообще ни одного запрограммированного ключа процедура (B) Прежде запрограммированных в системе два ключа.

A — один или ни одного ключа запрограммированного.

1) Вставьте первый ключ для запрогаммирования (ключ 1) и переключите в положение ON и затем на OFF 5 раз. 2) Переключите в положение ON (ключ 1). Светодиод LED начнет мигать. 3) Переключите на позицию OFF, и подожди 5 минут. 4) Когда светодиод LED начнет медленней мигать, введите пароль. 5) Переключите в положение ON (ключ 1) в течении 15 секунд от медленного мигания светодиод LED. 6) Заведите двигатель (ключ 1). Через 2 секунды светодиод LED перестанет светиться (конец записи ключа 1). 7) Выключите двигатель и выньте ключ из зажигания. 8) В течении 15 секунд вставьте очередной ключ в замок зажигания (ключ 2). 9) Заведите двигатель ключом 2. Светодиод LED будет светиться на протяжении 2 секунд. перестанет (запись ключа закончена). 10) Повторите пункты 7)8)9) для записи следующих ключей. 11) Выньте последний ключ и подождите 20 секунд (программирование законченно).

B — 2 или больше ключей запрограммированных в этой системе.

Есть возможность добавления нового ключа (ключа 3)тогда, когда 1 и 2 уже запрограммированы. 1) Переключите ключ в замке зажигания в положение ON и затем на OFF 5 раз ключом 1. 2) Переключите в положение ON ключом 1. Светодиод сигнализации будет светиться. 3) Переключите в положение OFF и выньте ключ 1 в течении 60 секунд. Светодиод LED перестанет светиться. 4) В течении 15 секунд переключи зажигание на позицию ON ключом 2. 5) Заведи мотор ключом 2, светодиод будет светиться и погаснет за 2 секунды. 6) Переключите в положение OFF и вытяните ключ 2. 7) В течении 15 секунд переключите в положение ON ключом 3. 8) Заведи двигатель ключом 3. Светодиод будет светиться и погаснет в течении 2 секунд. 9) Переключите зажигание на позицию OFF и выньте ключ 3. 10) Для последующих ключей повторите пункты 7)8)9). 11) Вытяните ключ и подождите 20 секунд (процедура завершена).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
