Предохранители и реле Форд Мондео 1
Коробка предохранителей в моторном отсеке
| № | Сила тока, А | Защита |
| 1 | 80 | Главная питающая бортовая сетевая электроцепь |
| 2 | 60 | Двигатель вентилятора радиатора |
| 3 | 60 | ABS/TCS-система и при определенных условиях дизельный двигатель |
| 4 | 20 | Зажигание |
| 5 | 30 | Обогреваемое ветровое стекло (левая часть) |
| 6 | 30 | Обогреваемое ветровое стекло (правая часть) |
| 7 | 30 | Система торможения с ABS (антиблокировочная система) |
| 8 | 30 | Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20 | Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20 | Замок зажигания |
| 11 | 3 | Память EEC-модуля зажигания |
| 12 | 15 | Звуковой сигнал и световая сигнализация |
| 13 | 15 | Датчик Лямбда-зонда |
| 14 | 15 | Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10 | Ближний свет справа |
| 16 | 10 | Ближний свет слева |
| 17 | 10 | Дальний свет справа |
| 18 | 10 | Дальний свет слева |
| Реле | Переключаемая электроцепь |
| R1 | Дневной сеет |
| R2 | Вентилятор обогрева |
| R3 | Кондиционер (бензиновый двигатель) |
| R4 | Реле времени для обогреваемого ветрового стекла |
| R5 | Вентилятор радиатора (бензиновый двигатель) |
| R6 | Стартер |
| R7 | Звуковой сигнал |
| R8 | Электрический топливный насос (бензиновый двигатель) |
| R9 | Ближний свет |
| R10 | Дальний свет |
| R11 | ЕСС-модуль или устройство холодного старта дизеля |

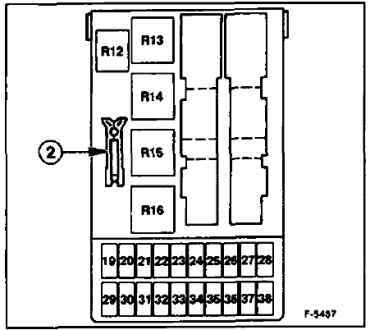

Коробка предохранителей под приборной панелью
| № | Сила тока, А | Защищаемая электрическая цепь |
| 19 | 7,5 | Обогреваемое наружное зеркало |
| 20 | 10 | Защита от перегрузки двигателя стеклоочистителя |
| 21 | 30 | Электростекло подъемник спереди |
| 21 | 40 | Электростеклоподъемник спереди и сзади |
| 22 | 7,5 | Модуль ABS |
| 23 | 15 | Фонарь заднего хода, электрический адаптер амортизаторов |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Центральный замок, противоугонное устройство |
| 26 | 20 | Противотуманная фара |
| 27 | 15 | Прикуриватель |
| 28 | 30 | Устройство омывания фар |
| 29 | 30 | Обогреваемое заднее стекло |
| 30 | 7.5 | Электронное управление |
| 31 | 7.5 | Освещение приборов |
| 32 | 7.5 | Радио |
| 33 | 7.5 | Габаритный сеет слева |
| 34 | 7.5 | Внутреннее освещение, электрическая регулировка зеркала, часы |
| 35 | 7,5 | Габаритный сеет справа |
| 36 | 15 | Радио, адаптивное демпфирование |
| 37 | 30 | Двигатель вентилятора обогрева |
| 38 | 7,5 | Надувная подушка безопасности в рулевом колесе |
| Реле | Переключаемая электрическая цепь |
| R12 | Освещение салона |
| R13 | Обогреваемое заднее стекло |
| R14 | Двигатель вентилятора обогрева |
| R15 | Двигатель стеклоочистителей спереди |
| R16 | Зажигание |
Дополнительные реле, расположенные вне коробки с реле и предохранителями
| Реле | Цвет | Переключаемая электросеть | Монтажное положение |
| R17 | черный | Предварительный разогрев дизеля | Под консолью батареи |
| R18 | черный | Переключатель окна водителя | В двери водителя |
| R19 | голубой | Отключение устройства регулировки скорости | Справа над коробкой предохранителей в пространстве для ног |
| R20 | голубой | Устройство мойки фар | Слева рядом с коробкой предохранителей в пространстве для йог |
| R21 | оранжевый | Переключатель интервалов очистителя заднего стекла | Слева рядом с коробкой предохранителей в пространстве для ног |
| R22 | белый | Противотуманная фара | Слева под приборной панелью |
| R23 | черный | Указатели поворота с мигающим светом | Вверху на рулевой колонке |
| R24 | белый | Противоугонное устройство слева | Справа под приборной панелью |
| R25 | белый | Противоугонное устройство справа | Справа под приборной панелью |
| R26 | коричневый | Обогрев сидений | Справа под приборной панелью |
Блок предохранителей: устройство и причины поломки
Предохранители и реле – это очень важные узлы электросистемы любого автомобиля, которые для удобства ремонта объединены в несколько блоков. Основное предназначение данных деталей заключается в том, что они нейтрализуют все риски возникновения пожара при появлении каких-либо проблем в электроцепи конкретного электроприбора. При превышении допустимо безопасной силы тока плавкий предохранитель (ПП) просто перегорает, а реле сначала пытается нейтрализовать разницу, если же это невозможно, то также перегорает. После выхода из строя или ПП или реле, электроцепь, в которую они вмонтированы, полностью обесточивается и работающий в ней электроприбор также перестаёт функционировать. Подобная организация работы электросистемы Форд Мондео и многих других современных машин позволяет снизить риски пожара в салоне при возникновении каких-либо проблем с электроникой.
Причин выхода из строя отдельных ПП, реле и цельного блока предохранителей (БП) достаточно много. Общий перечень таковых имеет следующий вид:
- короткое замыкание проводки;
- неисправность конкретного электроприбора;
- поломка генератора, вызывающая нестабильное течение тока в электросистеме автомобиля;
- производственный брак элементов электроцепи или их износ по истечении срока годности;
- неправильное проведение ремонта электроцепей.
Стоит понимать, что вычислить причину поломки БП в Форд Мондео и устранить её очень важно, так как, оставив проблему неразрешённой, эффект от замены предохранителя или реле будет недолгим
Лампочки
| Лампочки | Мощность (Ватт) | Тип (пампы или патрона) |
| Указатели поворота | 21 | байонетный |
| Освещение моторного отделения | 10 | клиновой |
| Противотуманные фары: | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (ближний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (дальний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Лампы освещения багажного отделения: | ||
| модели выпуска до 1996 года | 10 | с упругими контактами |
| модели выпуска с 1997 года | 10 | байонетный |
| Лампы освещения салона | 10 | с упругими контактами |
| Лампы номерного знака | 5 | с упругими контактами |
| Лампа для чтения | 5 | клиновой |
| Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) | 21 | байонетный |
| Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) | 21/5 | байонетный |
| Лампы заднего блока (Седан /Хэтчбэк) | 5 | байонетный |
| Фонари заднего хода | 21 | байонетный |
| Боковые повторители указателей поворота | 5 | клиновой |
| Габаритные фонари | 5 | клиновой |
| Лампы стоп-сигнала: | ||
| на верхнем уровне | 5 | клиновой |
| в блоке задних ламп: | ||
| Седан с 1997 года (стоп-сигнал и фонарь заднего хода) | 21/5 | байонетный |
| все остальные модели | 21 | байонетный |
Схемы блоков
Для удобства ремонта наших читателей ресурс решил представить схемы БП различных поколений Форд Мондео
Использовать их очень важно, так как без них правильное проведение ремонта ставится под вопрос. Ниже представлены схемы для всех поколений автомобиля
Блок предохранителей Форд Мондео 1.
Цвет
Защищаемая цепь
1
80
Черный
Подвод питания к главной коробке предохранителей
2
60
Желтый
Вентиляторы радиатора
3
60
Желтый
Свечи накаливания дизельного двигателя и/или АБС
4
20
Желтый
Система зажигания или зажигания и преобразователи дневного света
5
30
Салатный
6
30
Салатный
Обогреватель заднего стекла (справа)
7
30
Салатный
АБС
8
30
Салатный
Компрессор системы кондиционирования воздуха/обогреватели сидений или компрессор системы кондиционирования воздуха/ преобразователи дневного света
9
20
Голубой
БЭУ (бензиновый двигатель) или клапан запуска в холодном состоянии (дизельный двигатель)
10
20
Голубой
Выключатель зажигания
11
3
Фиолетовый
Память БЭУ
12
15
Голубой
Звуковой и мерцающий сигнал аварийной сигнализации
13
15
Голубой
Кислородный датчик
14
15
Голубой
Топливный насос
15
10
Красный
Правая фара (ближний свет)
16
10
Красный
Левая фара (ближний свет)
17
10
Красный
Правая фара (дальний свет)
18
10
Красный
Левая фара (дальний свет)
Дополнительные реле (вне коробки предохранителей)
| Реле | Цвет | Защищаемая цепь | |
| 18 | Черный | Стеклоподъемник | Дверь водителя |
| 19 | Голубой | Выкл. управления скоростью | |
| 20 | Голубой | Омыватели фар | Кронштейн блока лампочек |
| 21 | Оранжевый | Интервал стекпооч. заднего стекла | Кронштейн блока лампочек |
| 22 | Белый | Противот. фары (только левост. Упр.) | Кронштейн модуля интерфейса |
| 23 | Черный | Указатели поворота | Рупев. колонка |
| 24 | Белый | Противоуг. сигнализ. (слева) | Кроншт. замка двери |
| 25 | Белый | Противоуг. сигнализ. (справа) | Кроншт. замка двери |
| 26 | Черный | Обогреватели сидений | Кроншт. коробки предохранителей под панелью приборов |
| 27 | Кроншт. коробки предохранителей под панелью приборов | ||
| 30 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 34 | Система кондиционирования воздуха | Кроншт. коробки предохранителей под панелью приборов |
Реле Мондео
Выключатели автомобиля следует рассматривать отдельно. Переключатели отвечают за напряжение на нагруженные агрегаты и приборы. Без них выполнить подключение устройств было бы невозможно.
Реле кондиционера
Подача напряжения на аппаратную часть устройства выполняется от реле 3. Питание муфты компрессора кондиционера выполнено от вставки 4.
Реле вентилятора
Питание обдува радиатора происходит от выключателей 2 и 5, для высокой и низкой скорости вращения агрегата. В некоторых версиях авто, вставки монтируются отдельно – на левом крыле машины.
Реле стартера
Активируется от замка зажигания и последовательно через реле 6. Втягивающее устройство стартового механизма выполнено на машине стандартно и установлено в его корпусе.
Замена предохранителей
В процессе эксплуатации любого, даже самого надежного автомобиля неожиданно из строя может выйти какой-нибудь элемент. И предохранитель не является исключением. В основном, поломка возникает из-за резких перебоев с напряжением в сети, из-за чего корпус предохранителя начинает плавиться, и элемент выходит из строя.
Таким образом, если при использовании автомобиля были обнаружены какие-либо проблемы с работой того или иного устройства или датчика, стоит, в первую очередь, осмотреть блок предохранителей и реле на наличие возможной поломки.
При обнаружении повреждения блока предохранителей и реле необходимо осуществить замену неисправного элемента, и сделать это нужно как можно быстрее во избежание выхода из строя остальных элементов.
Перед тем, как приступать к замене, стоит учесть несколько правил:
- До начала работ необходимо выключить зажигание, а также отсоединить клеммы от аккумулятора. Таким образом обеспечивается безопасность – владелец автомобиля не получит удар током.
- Замену рекомендуется осуществлять специальными щипцами с прорезиненными наконечниками. Обычно такие щипцы находятся под крышкой блока предохранителей и реле. Если их нет, рекомендуется запастись данным инструментом. Металлические щипцы лучше оставить в стороне, чтобы не вызвать повреждение электрической цепи.
- На место перегоревшего предохранителя требуется устанавливать элемент того же назначения и маркировки. В противном случае можно спровоцировать еще большую поломку или вовсе пожароопасную ситуацию.
Что касается алгоритма действий по замене предохранителя в блоке, то выглядит он следующим образом:
- Отключается зажигание и аккумулятор.
- Разбирают крышку блока. Действие выполняют с помощью необходимых инструментов, так как крышка крепится болтами и дополнительными фиксаторами.
- Осматривают блок на наличие неисправного предохранителя. Стоит напомнить, что в результате перегрева его корпус темнее остальных.
- Вытаскивают поврежденную деталь и заменяют ее на новую. Для этого большинство автовладельцев возят с собой набор запасных предохранителей и реле.
- Монтируют крышку.
- Подключают клеммы к АКБ и включают зажигание.
Если проблема заключалась в неисправном предохранителе, то все системы автомобиля снова будут исправно работать. Если же никаких изменений не произошло, значит, стоит обратиться за помощью профессионалов в СТО.
Таким образом, автомобиль Форд Мондео 3 представляет собой транспортное средство, оборудованное двумя блоками предохранителей и реле. Каждый включает в себя огромное множество элементов, регулирующих нормальную и стабильную работу электрических систем. В случае поломки предохранителя замену можно осуществить своими руками, что заметно экономит деньги и время.
Реле Стартера Форд Фокус 1 Где Находится
Реле стартер форд фокус 1, где это
Дополнительный монтажный блок, расположенный в моторном отсеке Focus1: 1. блок предохранителей (количество, цвет, номинальный ток предохранителей и защищенные цепи указаны в таблице на стр. 214); 2. реле зажигания; 3. резерв; 4. реле для обогрева лобового стекла; 5. междугороднее реле огни; 6. реле ближнего света огни; 7. главное реле системы управления двигателем; 8. реле топливного насоса; 9. реле кондиционера кондиционера; 10. резерв; 11. реле дополнительный вентилятор системы охлаждения двигатель; 12. реле вентилятора системы охлаждения двигателя
Номер предохранителя Номинальный ток, защищенный цветом цепей F30 10 Красный выключатель окружающего света F31 15 Blue Radio F32 15 синих поворотников F33 20 Yellow Horn, электрическая регулировка передних сидений F34 Резерв F35 7.5 Коричневые внутреннее освещение, электрические зеркала заднего вида F36 7.5 Коричневый электронный блок управления, комбинация приборов F37 25 белых окон слева F38 25 Белая дверь справа F39 Резерв F40 10 Обратный красный свет F41 7.5 Браун радио (опционально) F42 15 Синие задние фонари (стоп-сигналы) F43 15 Blue Power стеклоочистителей F44 20 Желтые противотуманные фары F45 7.5 Коричневая система кондиционирования, рециркуляция воздуха
FORD фокус 1, УТВЕРЖДЕНИЕ ОТВЕТОВ И ВОПРОСОВ
Полное описание установки и назначения предохранителей, реле машина Форд Фокус 1. Где находится блок реле стартера? R14. Где находится главное реле Ford Focus 2. K10. реле стартера K11. предохранитель реле компрессора прикуривателя Ford Focus 3. Где находится блок предохранителей и что внутри Ford Focus 2. Звуковой сигнал. Самостоятельная разборка и тестирование автомобильного стартера Ford Focus 2 2. Датчик скорости Ford Focus 1: где и как. Где находится блок реле стартера и предохранитель, крыло стартера для Ford Focus 2 1.6. ВАЖНЫЙ . Расплавленный раньше.
Форд Фокус не заводится
Ford Focus 2005 Европа Focus C-MAX 1.6L Duratorq TDCi (90PS). Зажигание DV6 не включается, не работает стартер. 1: 42 F46 7.5 Коричневый блок управления ABS F47 15 Зажигалка синего цвета F48 10 Красный диагностический разъем F49 25 Белое стекло заднего стекла с подогревом / задняя дверь F50 7.5 Браун с подогревом зеркал F51 Резерв F52 15 Подогрев передних сидений синего цвета F53 10 Красный задний ход, форсунки омывателя F54 Резерв F55 25 Белые электрические стеклоподъемники F56 20 Желтый стеклоочиститель F57 7.5 Коричневый дневной свет (правая сторона) F58 7.5 Коричневый дневной свет (левая сторона) F59 10 Красный выключатель окружающего света F60 7.5 Коричневые блоки подушки безопасности F61 7.5 Браун Электронные компоненты, набор инструментов F62 7.5 Коричневый светлый номерной знак F63 20 Желтый центральный замок
F1 40 оранжевый нормальный F2 Резерв F3 Резерв Лобовое стекло F4 50 с красным обогревом F5 Резерв F6 30 Зеленый Дополнительный вентилятор радиатора для охлаждения двигателя (с кондиционером) F7 40 оранжевый нормальный F8 30 Зеленое зажигание F9 20 Система управления двигателем желтая F10 1 черный зарядить аккумулятор F11 30 Зеленый ABS корпус клапана насоса F12 15 Blue топливный насос F13 30 Зеленые омыватели фар F14 10 Красный стояночный свет F15 10 Красная электромагнитная муфта компрессора кондиционера F16 15 Левая синяя фара (ближний свет) F17 15 Синяя правая фара (ближний свет) F18 10 Красный датчик концентрации кислорода Резерв F19 F20 10 Красная система управления двигателем F21 20 желтых клапанов ABS F22 Резерв F23 Резерв F24 Резерв F25 Резерв F26 10 Левая красная фара ближнего света F27 10 Правая красная фара ближнего света F28 10 Лобовое стекло с красным обогревом F29 30 Зеленый Дополнительный вентилятор радиатора для системы охлаждения двигателя (с кондиционером) F64 30 Зеленый вентилятор отопителя F65 30 Зеленый вентилятор системы радиатора охлаждение двигателя
Схема предохранителей и реле Ford Mondeo 3 (2000-2007)
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.
| Ford Mondeo | |||
| Mk1-Mk2 (1993-2000) | Mk3 (2000-2007) | Mk4 (2007-2014) | Mk5 (2014-н.в.) |
Блок предохранителей в моторном отсеке
Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.
| № | А | Назначение |
| 1 | 30 | ABS |
| 2 | 50 | Реле зажигания |
| 3 | 60 | Дизельные двигатели: Подогрев двигателя |
| 4 | 30 | Обогрев заднего стекла |
| 5 | 20 | Фейслифтовые модели: Подогрев сидений |
| 6 | 40 | Вентилятор отопителя |
| 7 | 50 | Главное питание |
| 8 | 60 | Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20 | Реле ЭБУ |
| 10 | 40 | Вентилятор системы охлаждения |
| 11 | 30 | Обогрев переднего стекла |
| 12 | — | Не используется |
| 13 | 30 | Обогрев переднего стекла |
| 14 | — | Не используется |
| 15 | 3 | Обогрев переднего стекла |
| 16 | 7.5 | Обычные фары: Левый ближний свет |
| 20 | Ксеноновые фары: Левый ближний свет | |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 7.5 | Обычные фары: Правый ближний свет |
| 20 | Ксеноновые фары: Правый ближний свет | |
| 19 | — | Не используется |
| 20 | 20 | ABS |
| 21 | 15 | Переключатель света |
| 22 | 20 | Реле омывателя фар |
| 23 | 7.5 | Комплектация ST220: Резервный аккумулятор сирены |
| 20 | Дизельные двигатели: Вспомогательный подогреватель | |
| 24 | 20 | Центральный замок (Central Timer Unit) |
| 25 | 15 | Аварийная сигнализация и указатели поворота (Central Timer Unit) |
| 26 | 20 | Реле звукового сигнала |
| 27 | 15 | Реле топливного насоса, обогрев переднего стекла |
| 28 | 20 | Замок зажигания |
| 29 | 30 | Реле стартера |
| 30 | 7.5 | Генератор |
| 31 | 7.5 | Кондиционер |
| 32 | 3 | Блок управления двигателем, автоматическая коробка передач |
| 33 | 7.5 | Реле ЭБУ |
| 34 | — | Диод электронного модуля (EEC) |
| 35 | — | Диод муфты компрессора кондиционера |
| 36 | — | Диод вентилятора системы охлаждения двигателя |
| 37 | 15 | Датчик кислорода |
| 38 | — | Не используется |
| 39 | Не используется | |
| 40 | 7.5 | Датчик скорости, клапаны управления двигателя |
| 41 | — | Не используется |
| 42 | 10 | Бензиновые двигатели: Блок управления двигателем |
| 15 | Дизельные двигатели: Блок управления двигателем | |
| Реле | ||
| R1 | Реле ближнего света | |
| R2 | Реле обогревателя переднего стекла | |
| R3 | Реле звукового сигнала | |
| R4 | Реле топливного насоса | |
| R5 | Реле ЭБУ | |
| R6 | Реле кондиционера | |
| R7 | Реле вентилятора системы охлаждения | |
| R8 | Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода | |
| R9 | Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода | |
| R10 | Реле стартера |
Блок предохранителей в салоне
| Автомобили с левым рулем | Автомобили с правым рулем |
| № | А | Назначение |
| 60 | 25 | Стеклоподъемники с левой стороны |
| 61 | 25 | Стеклоподъемники с правой стороны |
| 62 | 15 | Передние противотуманные фары, задний противотуманный свет |
| 63 | 7.5 | Габаритные огни с правой стороны |
| 64 | 7.5 | Габаритные огни с левой стороны |
| 65 | 7.5 | Кондиционер |
| 66 | 30 | Электропривод водительского сидения |
| 67 | 7.5 | Сигнализация |
| 68 | 15 | Прикуриватель |
| 69 | 7.5 | Аудио система, комбинация приборов |
| 70 | 15 | Универсал: Задняя розетка |
| 71 | 10 | Мультимедийная система для задних пассажиров |
| 72 | 20 | Радио |
| 73 | 20 | Люк |
| 74 | 20 | Разъем прицепа |
| 75 | 7.5 | Электропривод зеркал |
| 76 | 7.5 | Кондиционер |
| 77 | 7.5 | ABS, трэкшн контроль |
| 78 | 7.5 | Комбинация приборов, подушки безопасности |
| 79 | — | Не используется |
| 80 | 7.5 | Автоматическая коробка передач, лампы заднего хода |
| 81 | 7.5 | Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира |
| 82 | 7.5 | Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель |
| 83 | 15 | Подогрев сидений |
| 84 | 20 | Дневные ходовые огни |
| 85 | 7.5 | Левый дальний свет |
| 86 | 7.5 | Правый дальний свет |
| 87 | — | Не используется |
| 88 | 15 | Дневные ходовые огни |
| 89 | 7.5 | Подушки безопасности |
| 90 | 15 | Задний стеклоочиститель |
| 91 | 7.5 | Стеклоподъемники, люк, зеркало с затемнением |
| 92 | 20 | Разъем прицепа |
| 93 | 10 | Лампы стоп-сигнала, реле отопителя |
| 94 | 20 | Стеклоочиститель и омыватель |
| 95 | 7.5 | Ближний свет, реле омывателя фар |
| 96 | — | Не используется |
| 97 | 7.5 | Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit |
| 98 | 7.5 | Электропривод зеркал, обогрев зеркал |
| 99 | 7.5 | Освещение салона |
| 10 | Фейслифтовые модели: Освещение салона | |
| Реле | ||
| R1 | Реле дальнего света | |
| R2 | Реле ближнего света | |
| R3 | Реле стеклоочистителя | |
| R4 | Реле зажигания | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле отопителя | |
| R7 | Реле вспомогательных цепей зажигания |
Дополнительные предохранители
| № | А | Назначение | Расположение |
| 100 | 7.5 | Мультимедийная система | Встроен в мультимедийный модуль |
| 101 | 3 | CD-чейнджер | Под пассажирским переднем сиденьем |
На сайте avto-fresh.com вы сможете найти схема предохранителей и реле ford mondeo 3 (2000-2007) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.
Схема предохранителей и реле Ford Mondeo 3 (2000-2007)
Блок предохранителей в моторном отсеке
Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.
| № | А | Назначение |
| 1 | 30 | ABS |
| 2 | 50 | Реле зажигания |
| 3 | 60 | Дизельные двигатели: Подогрев двигателя |
| 4 | 30 | Обогрев заднего стекла |
| 5 | 20 | Фейслифтовые модели: Подогрев сидений |
| 6 | 40 | Вентилятор отопителя |
| 7 | 50 | Главное питание |
| 8 | 60 | Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20 | Реле ЭБУ |
| 10 | 40 | Вентилятор системы охлаждения |
| 11 | 30 | Обогрев переднего стекла |
| 12 | — | Не используется |
| 13 | 30 | Обогрев переднего стекла |
| 14 | — | Не используется |
| 15 | 3 | Обогрев переднего стекла |
| 16 | 7.5 | Обычные фары: Левый ближний свет |
| 20 | Ксеноновые фары: Левый ближний свет | |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 7.5 | Обычные фары: Правый ближний свет |
| 20 | Ксеноновые фары: Правый ближний свет | |
| 19 | — | Не используется |
| 20 | 20 | ABS |
| 21 | 15 | Переключатель света |
| 22 | 20 | Реле омывателя фар |
| 23 | 7.5 | Комплектация ST220: Резервный аккумулятор сирены |
| 20 | Дизельные двигатели: Вспомогательный подогреватель | |
| 24 | 20 | Центральный замок (Central Timer Unit) |
| 25 | 15 | Аварийная сигнализация и указатели поворота (Central Timer Unit) |
| 26 | 20 | Реле звукового сигнала |
| 27 | 15 | Реле топливного насоса, обогрев переднего стекла |
| 28 | 20 | Замок зажигания |
| 29 | 30 | Реле стартера |
| 30 | 7.5 | Генератор |
| 31 | 7.5 | Кондиционер |
| 32 | 3 | Блок управления двигателем, автоматическая коробка передач |
| 33 | 7.5 | Реле ЭБУ |
| 34 | — | Диод электронного модуля (EEC) |
| 35 | — | Диод муфты компрессора кондиционера |
| 36 | — | Диод вентилятора системы охлаждения двигателя |
| 37 | 15 | Датчик кислорода |
| 38 | — | Не используется |
| 39 | Не используется | |
| 40 | 7.5 | Датчик скорости, клапаны управления двигателя |
| 41 | — | Не используется |
| 42 | 10 | Бензиновые двигатели: Блок управления двигателем |
| 15 | Дизельные двигатели: Блок управления двигателем | |
| Реле | ||
| R1 | Реле ближнего света | |
| R2 | Реле обогревателя переднего стекла | |
| R3 | Реле звукового сигнала | |
| R4 | Реле топливного насоса | |
| R5 | Реле ЭБУ | |
| R6 | Реле кондиционера | |
| R7 | Реле вентилятора системы охлаждения | |
| R8 | Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода | |
| R9 | Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода | |
| R10 | Реле стартера |
