Датчик положения распредвала нивы шевроле и фазы: где находится, замена, фото

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Диагностика детали

Исправность определяют мультиметром в режиме вольтметра. Итоги проверки интерпретируются так:

датчик исправен: 1–1,02 В.
исправен, требуется очистка: 1,03 В.
средний износ, показания некорректны: 1,04 В.
высокий износ, нужна срочная замена: 1,05 В.
деталь неисправна: 1,06 В. Двигатель работает в аварийном режиме, ориентируясь на показания дроссельного узла.

После очистки нужно еще раз проверить расходометр, показатель должен быть на уровне 1,02 В. В случае поломки ДМРВ не подлежит ремонту. Если расходометр вышел из строя, его придется заменить новой деталью.

Видео о проверке с помощью мультиметра

Признаки неполадок ДМРВ идентичны на большинстве марок автомобилей, будь то классика ВАЗа, Приоры или Калины, Нивы Шевроле или иномарки.

Замена датчика положения РВ

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
Установка нового датчика выполняется в обратной последовательности.
Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно

Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Заключение

Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры

Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.

Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.

Признаки неисправности датчика ДМРВ на ВАЗ 2110: как промыть и почистить своими руками

При возникновении первых признаков неисправности следует обязательно проверить ДМРВ, а затем, в зависимости от ситуации, выполнить очистку или замену устройства.

Теперь о том, как проверить наш датчик. Сегодня применяют два основных способа проверки ДМРВ.

Двигатель проверяется в работе в условиях отключенного датчика массового расхода воздуха. Достаточно просто отключить питание от регулятора, и запустить мотор. Когда ДМРВ отсутствует во время запуска, электронный блок управления включает силовой агрегат в аварийном режиме. Обороты настраиваются на 1500 оборотов. Отключив датчик, проедьте несколько километров, оцените динамику, мощность. Если движок работает нормально, тогда причиной возникших симптомов стал датчик.

Второй метод потребует использование автомобильного тестера или вольтметра. Запустив зажигание, не заводите мотор. На тестере ставится порог напряжения 2В. Плюсовой щуп соединяется с желтым проводом на разъеме датчика, а черный щуп подключается к зеленому проводку. Далее ориентируйтесь по таблице.

Показатель

Состояние ДМРВ

Датчик функционирует нормально

Не идеальные, но пока допустимые показатели напряжения

Предельно допустимые значения, которые свидетельствуют о скорой поломке датчика

ДМРВ вышел из строя, нуждается в замене

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

Снимите патрубок с датчика массового расхода воздуха;
Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;
Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;
Для чистки ДМРВ часто применяют очиститель для карбюратора;
Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Очистка спреем

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Цена вопроса

80% — это не 100. Потому порой приходится менять датчик. А чтобы выполнить замену, его нужно купить.

Выделяют три ценовые категории ДМРВ:

Дешевые. Это преимущественно китайская продукция, цена которой составляет до 1000 рублей. Покупать такие регуляторы настоятельно не рекомендуется;
Средние. К ним относятся датчики от АвтоВАЗ, отечественные и некоторые зарубежные аналоги. Такие стоят от 1500 до 2500 рублей;
Дорогие. Качественные, надежные, импортные ДМРВ, цена которых может достигать 5,5 тысячи рублей. Насколько рационально их покупать, сказать тяжело. Но они точно прослужат долго.

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
Гофра снимается.
С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Замена устройства

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Датчик распредвала на Chevrolet Niva

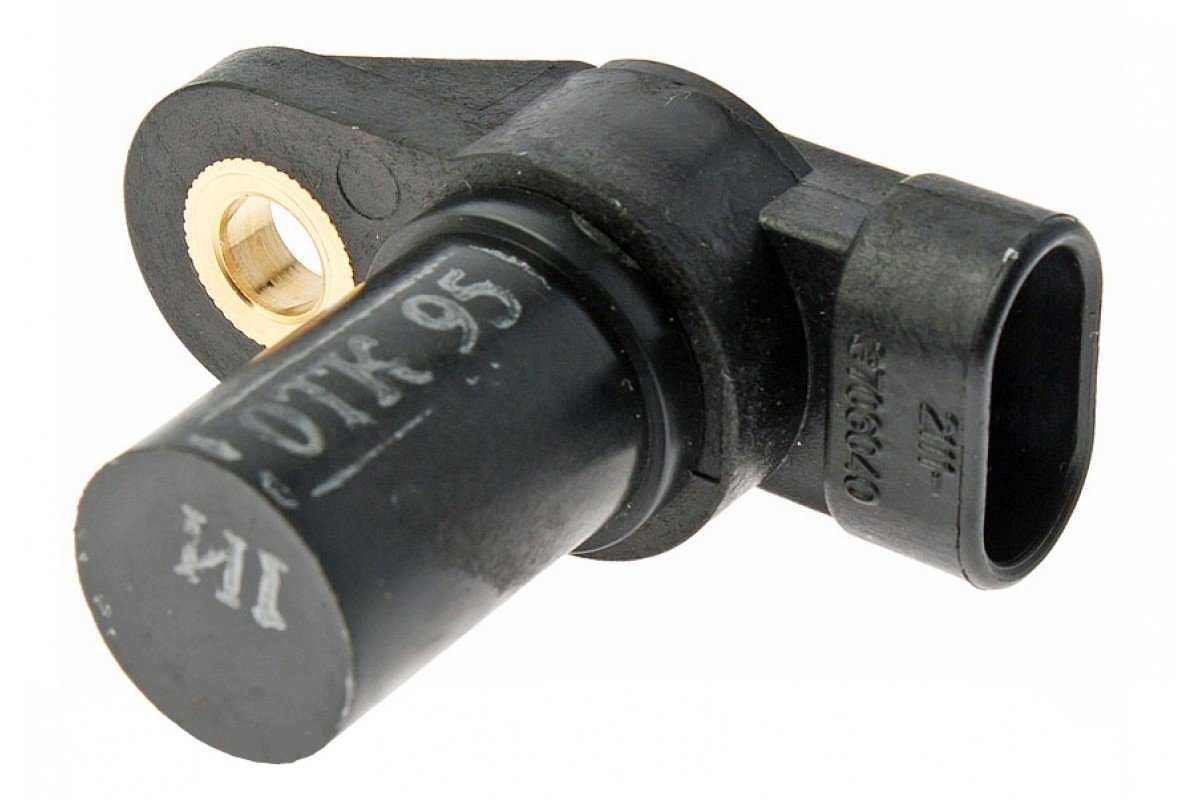

Датчик положения распределительного вала (далее — ДПРВ) предназначен для определения позиции ГРМ по отношению с коленвалом. Данные, которые поступают от ДПРВ используются электронным блоком управления для корректировки частоты впрыска, восстановления угла зажигания.

Часто можно услышать, что водители называют ДПРВ датчиком Холла. Другое название вполне приемлемо, так как работа ДПРВ основана на эффекте Холла. Откуда и пошло соответствующее название.

Описание датчика распредвала на Нива Шевроле

Где находится: в двигателях с бензиновой системой питания ДПРВ установлен на шкиве распределительного вала. В моторе с дизельной системой питания система управление несколько иначе. Где фиксируется верхнее и нижнее положение поршня в каждом цилиндре.

На двигателях с карбюраторной топливной системой роль ДПРВ исполняет трамблёр. В инжекторе конструкция иная, систему запаралелили, сделали попарный впрыск и зажигание.

В ходе систематической эксплуатации ДХ изнашивается, приходит в негодность. Процесс самостоятельной замены вовсе не сложный. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Повторный перезапуск двигателя – первый признак неисправности ДХ (ДПРВ).

Чтобы определить какой цилиндр находится в такте электронный блок управления двигателем контролирует положение распредвала с помощью ДПРВ (СМР)

Данные от датчика крайне важны для настройки и дозировки топлива, искры в камере сгорания, форсунках. Датчик распредвала непосредственно влияет на расход топлива, динамику разгона, количество выбросов в выхлопных газах.

В автомобилях, Нива Шевроле, в том числе, предустановлены магнитные и основанные на эффекте Холла датчики. Оба типа предназначены для считывания и передачи данных электронному блоку управления двигателем.

Последний, на основании анализа показателей корректирует подачу горючего, угол опережения зажигания, частоту прострела искры.

Магнитный контролер производит собственный переменный ток. Конструкция имеет два контакта;
Контролер на основе эффекта Холла имеет один контакт, запитан от стороннего источника.

Признаки неисправности ДПРВ:

Нестабильная работа мотора на холостых оборотах;
После остановки двигатель запускается повторно;
Увеличенный расход горючего;
Снижение мощности;
Пассивная динамика разгона;
На приборной панели индикаторы системная ошибка (см. фото);
Коробка передач может быть заблокирована в одном положении до момента полной остановки, выключения зажигания. Действие однократное или циклическое;
Машина двигается рывками;
Максимальная скорость автомобиля ограничена 65 – 85 км /час;
Периодически двигатель глохнет;
Осечки при включении зажигания;
Невозможность повторного запуска двигателя.

Частые причины преждевременного износа контролера:

Естественный фактор вследствие длительной эксплуатации;
Механическое повреждение корпуса контролера;
Обрыв электрической цепи;
Короткое замыкание контактов;
Обрыв датчика вследствие удара, аварии;
Неисправности электронного блока управления двигателем.

Наименование / каталожный артикул	Цена в рублях
Automega 150097810	От 800
JP group 1191400200	От 800
EPS 1953071	От 800
Delphi SS10814	От 800
Meyle 3148000038	От 800

Как выполнить замену датчика распредвала

Ключ на «10»;
Новый контролер;
Ветошь;
Крестообразная отвертка;
Дополнительное освещение опционально.

Открываем капот;
Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
Извлекаем датчик, заменяем его новым;
Надеваем клеммы, устанавливаем патрубок воздуховода.

Замена контролера завершена. Запускаем двигатель, проверяем исправность оборудования.

Как проверить датчик положения распредвала

Проверка индуктивного ДПРВ и датчика, основанного на эффекте Холла, схожи между собой. В процессе происходит замер значения напряжения между их выводами. Для этого вам понадобится мультиметр, способный измерять постоянное напряжение. Проверку работы датчика нужно начать со следующих процедур:

ДПРВ с тремя выводами

Проверить подключение датчика к жгуту сигнальных проводов. К нему должны подходить +12 В и “масса” (см. рисунок).
Если питание и “масса” на датчике есть, то необходимо завести двигатель и проверить наличие импульсов на сигнальном проводе.
Проверить наличие влаги в соединителе. Для этого необходимо отсоединить от датчика штекер с сигнальными проводами и проверить сухость самой вилки и розетки. Если там имеется окисление или загрязнение, очистите и просушите.
Проверьте изоляцию сигнальных проводов. Ее повреждение по статистике является самой распространенной причиной неисправности. Дело в том, что датчик находится в непосредственной близости к двигателю. Поэтому изоляция нагревается и со временем ломается и осыпается, приводя к замыканию цепи.
Проверьте значение сопротивления изоляции индуктивного датчика. Как правило, оно составляет около 0,5…1 кОм. У некоторых датчиков оно будет несколько кОм (подробную информацию уточняйте в мануале к вашей машине). Главное, чтобы изоляция не была нарушена.

Схема для проверки ДПРВ

Проверить работу датчика, основанном на эффекте Холла, можно следующим способом. Для этого собирают схему, изображенную на рисунке. На схеме: 1 — корпус датчика, 2 — штекерная колодка, 3 — резистор со значением сопротивления 0,5…0,6 кОм, 4 — светодиод марки АЛ307, 5 — металлический предмет (например, отвертка). В качестве источника питания берут автомобильный аккумулятор. Для проверки необходимо перемещать металлический предмет вблизи датчика. Если он исправен, то светодиод должен кратковременно светиться. Если этого не происходит — значит, датчик неисправен.

Существует еще один способ для проверки датчика, основанного на эффекте Холла. Отсоединяем датчик от разъема, а к его выводам подсоединяем мультиметр в режиме измерения постоянного напряжения. Включаем зажигание. Значение напряжения между “массой” датчика и общей “массой” должно быть 0 В. А напряжение между общей “массой” и контактом питания датчика должно находиться в пределах 10…12 В. Возле корпуса необходимо перемещать металлический предмет. Если при этом значения на мультиметре будут меняться — датчик исправен. В противном случае — нет.

Проверка двухпроводного (индуктивного) датчика

Если на вашей машине установлен двухпроводный ДПРВ (индуктивного типа), то его проверку необходимо проводить в такой последовательности:

Установите мультиметр на функцию измерения переменного напряжения.
Поверните ключ зажигания без запуска двигателя.
Проверить наличие напряжения в цепи. Для этого один контакт мультиметра подсоедините к “массе”, а другим проверить каждый провод в разъеме ДПРВ. Если ни на одном из них нет напряжения — датчик полностью неисправен.

Другой способ заключается в следующем:

Запустите двигатель автомобиля.
Один контакт мультиметра подсоедините к одному проводу датчика, второй контакт — к другому. Если датчик исправен, то вы увидите на тестере колеблющееся напряжение в пределах 0…5 В (точное значение уточняйте в мануале вашего автомобиля). Если напряжения нет — датчик неисправен.

Проверка трехпроводного ДПРВ

Проверка датчика, основанного на эффекте Холла, проводится по следующему алгоритму:

Установите мультиметр в режим измерения постоянного напряжения.
Поверните ключ в зажигании, но без запуска двигателя.
Один контакт прибора подсоедините к “массе”. Другой контакт — к проводу питания датчика. Сравните полученное напряжение с указанным в мануале к вашему автомобилю.

Другой способ:

Запустите двигатель.
Подсоедините один контакт мультиметра к черному проводу датчика, второй контакт — к красному (провода питания). Полученное значение напряжения должно совпадать с указанным в мануале машины. Если на контактах электричества нет — датчик вышел из строя.

Как правило, датчик положения распредвала не поддается ремонту. Поэтому в случае его выхода из строя необходимо купить новый. Его цена составляет около 4…10$ в зависимости от марки датчика и автомобиля.

Датчик распредвала автомобиля Нива Шевроле

Двигатель современного автомобиля представляет собой сложное устройство. В таком агрегате очень непросто устроена система питания, состоящая из большого количества элементов. Различные датчики электрической цепи являются основными изделиями, благодаря которым осуществляется своевременные впрыск и воспламенение рабочей смеси. Датчик распредвала автомобиля Нива Шевроле относится к данному типу устройств.

О том, как проявляют себя неисправности ДПРВ, а также о методах их устранения, будет подробно рассказано далее.

Для чего нужен датчик распредвала

Датчик распредвала автомобиля Шеви Нива служит для определения углового положения механизма газораспределения по отношению к коленвалу. Информация от этого устройства передаётся на электронный блок управления, который управляет моментом впрыска топлива. Наличие датчика фаз позволяет двигателю работать более ровно вне зависимости от нагрузки.

Благодаря своевременному приёму импульсов от этого устройства не только удаётся повысить комфортность управления автомобилем, но и снизить количество потребляемого топлива, что при высокой стоимости на энергоносители является очень важным преимуществом.

Признаки неисправности

Симптомы неисправности ДПРВ могут быть следующими:

Check Engine горит после пуска двигателя.
Повышенный расход топлива.
Увеличения шумности работы двигателя.
Более токсичный выхлоп.
Снижение приёмистости ДВС.
Двигатель плохо заводится.

Многие из перечисленных признаков неисправности могут проявляться и при других неполадках, поэтому чтобы убедиться в необходимости замены этого изделия его следует проверить.

Где находится ДПРВ Шевроле Нива

При попытке самостоятельно проверить датчик распределительного механизма важно не перепутать это устройство с другими элементами двигателя внутреннего сгорания. На Ниве Шевроле это устройство можно обнаружить на передней части мотора под патрубком воздушного фильтра

Узнав, где находится устройство этого типа, можно приступить к его проверке.

Проверка датчика

Для проверки ДПРВ деталь необходимо снять с двигателя. Для выполнения этой работы необходимо:

Отключить аккумулятор, сняв минусовую клемму.
Снять декоративный кожух элемента.
Отжать и снять колодку с проводами.
Открутить болт, с помощью которого деталь крепится к блоку цилиндров.
Снять ДПРВ.

Когда эта деталь будет демонтирована, можно приступить к проверке изделия. Для того чтобы убедиться в исправности датчика распределительного механизма, его необходимо подключить по следующей схеме к источнику постоянного тока напряжением 13.5 Вольт.

Когда устройство будет подключёно, осуществляется замер электрического напряжения на выходе датчика. Для этой цели можно использовать мультиметр, который необходимо перевести в режим измерения постоянного тока. При этом, напряжение практически не должно отличаться от источника питания. Затем необходимо перед датчиком разместить стальную пластину, и снова провести замеры напряжения на контактах устройства. В этом случае, прибор должен будет показать около 0.15 Вольт. Если устройство неисправно, то подобные изменения характеристик электрического тока наблюдаться не будут. Этот метод проверки можно также использовать и для диагностики датчиков других моделей Ваз, которые оснащаются таким элементами электрической системы управления двигателем.

Как заменить датчик

Если в результате проведения диагностических мероприятий будет установлена поломка изделия, то потребуется его замена. Установку нового изделия следует осуществлять в такой последовательности:

Совместить отверстия датчика и блока цилиндров и установить болт крепления.
Затянуть элемент гаечным ключом.
Подключить к устройству колодку с проводами.
Установить защитный кожух.

Далее необходимо подключить аккумуляторную батарею, включить зажигание и завести двигатель. Если причиной неисправности автомобиля являлся датчик распределительного механизма, то с первых секунд будут видны положительные перемены в работе двигателя.

Где расположен датчик распредвала, а также как заменить эту деталь на автомобиле Шевроле Нива подробно объясняется в этой статье. Размер этой детали не так велик, а стоимость редко превышает 400 рублей, поэтому стоит купить такое изделие и возить с собой. Если сразу установить заведомо исправное изделие, то можно не проверять ДПРВ мультиметром, что позволит сэкономить определённое количество времени.
