Значение значков на приборной панели рено дастер

Обозначение лампочек-индикаторов на панели

Приборная панель автомобиля, любого, к примеру, Дастер Рено имеет большое количество специальных лампочек — индикаторов, которые сигнализируют о чем-то, и являются специфичными для каждой отдельной модели автомобилей. В себе каждый индикатор несет определенное обозначение. Об обозначении всех значков и индикаторов можно узнать из специальной инструкции к любому автомобилю, а мы предлагаем рассмотреть самые распространенные индикаторы, а также их значки и непосредственно обозначение.

Итак, всем известно, что на приборной панели абсолютно любой машины, включая и Дастер Рено присутствуют специальные лампочки индикаторы, именно благодаря ним автовладелец может узнать обо всех случившихся поломках машины. Водитель благодаря индикаторам своевременно узнает о неисправностях в тормозной системе, и любых других приборах, включая и такие важные, как аккумулятор и двигатель. Дастер Рено, тоже оснащен индикаторами света, что позволяет его владельцу быть в курсе отлаженности работы всех систем транспорта

Главное вовремя обращать внимание туда, где расположена приборная панель. Опять же технологии не стоят на месте, и в производстве легковых автомобилей количество специальных обозначений и индикаторов на приборной панели авто только растет, и к настоящему моменту все они имеют четкий вид, новые модели оснащены оцифрованными видами индикаторов, как это можно встретить на Рено Дастере

Обозначения всех лампочек-индикаторов очень разнообразное. При управлении машиной это немаловажный фактор, главное знать их описание.

Расшифровка значков приборки поясняет, что они означают:

Страница 42

Требование начала процесса подзарядки батарей. Символ режима заметного ограничения мощности. Пиктограммы, появление которых говорит о переходе автокара в режим работы на электротяге.

Сбой в работе внешних звуковых сигналов, предназначенных для оповещения окружающих о приближении транспортного средства.

Если на приборной панели появился красный символ, то электронная система автомобиля предупреждает вас о потенциально серьезной проблеме

Обратите внимание, если символ мигает, то вы не должны затягивать с поездкой в технический центр

И так начнем с наиболее важных и серьезных символов на приборной панели , и далее в порядке убывания важности продолжим описывать значения значков на приборной панели

Обозначения приборной панели Renault Fluence

Предупреждающие символы — Серьезные предупреждения Если вы видите на приборной панели какой-либо из следующих символов , ни в коем случае не игнорируйте предупреждение. В разных машинах этот индикатор выглядит по-разному.

Обозначения на приборной панели Индикаторы систем помощи и безопасности Такие индикаторы показывают активность системы помощи спуска с горы или системы безопасности во время движения в гору. Красный — температура системы охлаждения выше нормы.

Такой же индикатор синего цвета — температура системы охлаждения ниже нормы ABS — Antilock Braking System антиблокировочная система тормозов. Этот индикатор загорается в случае: Индикатор, сигнализирующий о воде в топливной системе или других проблемах, связанных с данной системой.

Индикатор зажигается, когда открыта дверь. Индикатор зажигается, когда открыт капот.

Индикатор низкого уровня топлива. Красная иконка «машинка с открытыми дверьми» — указывает на незакрытую или неплотно прикрытую дверь.

Красная иконка термометра — указывает на перегрев двигателя. Должна сразу гаснуть после включения двигателя.

Если продолжает гореть и не гаснет даже спустя пару-тройку минут работы на холостом ходу — следует проверить систему охлаждения. Красная иконка с восклицательным знаком в кружке — указывает на включение стояночного тормоза и недостаточный уровень тормозной жидкости в бачке.

Сигнализирует о неисправности противоугонной системы или о каком-то сбое в ее работе. Неисправности или перегрев автоматической КПП или других узлов трансмиссии. Описание неисправности нужно искать в руководстве по эксплуатации автомобиля. Встречается в основном на суперкарах и сообщает о неисправности в одном из узлов трансмиссии или о его перегреве.

Есть опасность для машины стать неуправляемой. Дальнейшее движение крайне не рекомендуется до охлаждения АКПП.

Электрические неисправности в автоматической трансмиссии Automatic Transmission — AT. Продолжение движения не рекомендуется. АКПП блокируется, когда переключатель режимов полного привода находится в нейтральной позиции N. Неисправность в гидро- или электроусилителе рулевого управления. Низкий уровень тормозной жидкости. Неисправность в антиблокировочной системе тормозов Antilock Braking System — ABS или система отключена если есть такая возможность и она задействована.

Тормозные колодки изношены до предельного уровня. Неисправность в системе распределения тормозных усилий. Неисправность в системе электрического парковочного тормоза. При включенном зажигании сигнализирует о необходимости нажатия на тормоз для разблокировки переключателя передач АКПП. При работающем двигателе сигнализирует о необходимости диагностики двигателя и его систем или о наличии неполадок в их работе. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности.

Система EPC Electronic Power Control — электронный регулятор мощности при обнаружении неисправности в двигателе может принудительно снизить подачу топлива. Зеленый — двигатель выключен.

Значения иконок на приборной панели автомобиля

Желтый — неисправность в системе. Падение мощности двигателя по каким-либо причинам. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и их контрольные лампы, установленные в комбинации приборов. При повторном нажатии на клавишу сигнализация выключается. Аварийная сигнализация работает при любом положении ключа в выключателе замке зажигания.

Служит для хранения мелких вещей и открывается при нажатии вверх ручки замка. На части автомобилей замок вещевого ящика открывается или блокируется ключом зажигания. При нажатии на нижнюю часть кнопки замки дверей блокируются. Для разблокирования замков необходимо нажать на верхнюю часть кнопки. Для очистки выньте пепельницу из облицовки тоннеля пола.

Символы на приборной панели

На современных автомобилях нередко меняются характеристики работы приборов управления, они оснащаются новыми функциями и системами, со своими индикаторами, имеющими свои же новые символы. По-разному могут выглядеть графические обозначения ламп контроля одинаковых систем на автомобилях разных брендов, даже при одинаковом расположении индикаторов и приборов на их панелях.

Поэтому порой сложно сразу разобраться со значением значков, пиктограмм и символов на приборной панели Рено Дастер, обозначающих функциональность тех или иных индикаторов. Тем не менее любой водитель должен твердо знать все обозначения на приборной панели своего автомобиля. Это позволит, в том числе, своевременно узнать о какой-то критической ситуации или предотвратить поломку и даже аварию.

Расшифровка и описание значков и символов на приборной панели Дастер:

тахометр, показывает количество об/мин коленвалала, имеет на шкале красную зону — недопустимо большая величина об/мин;
указатель остатка топлива, на неровной дороге может выдавать неправильные показания;
клавиша установки времени и переключения одометра (подсчет суточного пробега);
спидометр, показывает текущую скорость движения и количество пройденных километров;
индикатор включенных передних противотуманок;
лампа открытой (любой) двери;
индикатор включенных задних противотуманок;
здесь могут устанавливаться индикаторы: критической температуры ОЖ, дальнего света, малого остатка топлива и др.;
контроль перегрева двигателя;
контроль неисправности электроники автомобиля, при включении во время движения — срочно обратиться в СТО для проведения диагностики;
лампа включения ручного тормоза и низкого уровня ТЖ, при горящей лампе любое движение запрещено;
контроль работы указателей поворотов;
контроль исправности управления двигателя, при включении во время движения — срочно обратиться на СТО для проведения диагностики;
контроль блокировки двигателя, при попытке включить зажигание не штатным ключом, лампа мигает и завести двигатель становится невозможно;
контроль зарядки аккумулятора, если светится постоянно — неисправна система заряда, при малом токе заряда разрядится аккумулятор (примерно через 10 км пробега), при большом возможны повреждения электроники автомобиля;
контроль давления масла, если при работающем двигателе лампа горит, отсутствует давление масла в двигателе, необходимо срочно обратиться в СТО для проведения диагностики;
контрольная лампа сигнализирующая о том, что топливо заканчивается, при загорании нужно срочно заправиться;
индикатор обогрева заднего стекла;
индикация дальнего света фар;
лампа индикации движения 2WD;
лампа индикации движения 4WD;
контроль исправности системы подушек безопасности, постоянное свечение говорит о неисправностях в этой системе ;
контроль ближнего света;
контроль исправности системы ABS, при постоянном горении можно, очень осторожно, самостоятельно доехать до СТО для устранения неисправности.

При повороте ключа в замке зажигания проводится системная диагностика, и лампочки всех индикаторов Дастер высвечиваются. Затем, спустя несколько секунд, некоторые из них гаснут, а остальные перестают гореть только после того, как двигатель будет запущен. При этом изначальное отсутствие свечения лампочки, говорит о ее, или контролируемой ею системы, неисправности. Разобраться что не работает возможно только на СТО, применив сканер. Все индикаторы и приборы панели Дастер (кроме индикатора открытой двери), будут работать только если зажигание включено.

При загорании во время движения ламп, сигнализирующих о неисправности системы зарядки, о падении давления масла в системе смазки, о критической температуре ОЖ, о понижении уровня ТЖ и о неисправности системы торможения, необходимо остановиться. После этого остановить двигатель и доставить Дастер на СТО.

Расшифровка индикаторов приборной панели

Автомобильные заводы есть в десятках государств на планете. Хотя единый для всех строгий стандарт на маркировку информационных надписей и знаков отсутствует, производители стараются делать их по возможности одинаковыми. Это помогает понять значение знаков на приборной панели автомобиля даже японского авто, не заглядывая в инструкцию по эксплуатации.

Индикаторы на приборной доске автомобиля

Если обозначение знаков на панели в машине осталось непонятным, некоторые выводы помогает сделать цвет символа. Ведь далеко не каждый индикатор, горящий перед глазами, говорит о серьезной поломке. Большинство – предупредительные. Они просто показывают, что какая-то система включена и работает нормально.

Красные индикаторы

Красный цвет значков на панели автомобиля – это всегда сигнал тревоги. Увидев его, необходимо прекратить движение и принять немедленные меры, иначе возможна серьезная поломка или авария.

Все красные значки можно условно разделить на две категории:

  • критические неисправности, до устранения которых ехать дальше запрещено;
  • важная для водителя информация, требующая срочного вмешательства, но не ведущая к ремонту.

Сигналы первой группы обычно дублируются в самом видном месте перед глазами дополнительным знаком красного треугольника с восклицательным знаком внутри. Сам он не обозначает отдельного дефекта, а служит общим оповещением об опасности.

Ко второй группе относят красные значки на панели авто, говорящие о значимой проблеме, которую нужно устранить, прежде чем ехать дальше:

  • №30 (символ бензоколонки) – уровень топлива ниже отметки резерва;
  • №47 – у машины открыта крышка капота;
  • №64 – не закрыта крышка багажника;
  • №28 – не закрыты двери салона;
  • №21 – не застегнуты ремни безопасности;
  • №37 (буква Р в круге) – затянут стояночный тормоз.

Другие красные символы загораются на приборном щитке, если машина снабжена соответствующей системой или датчиком. Это опасное уменьшение дистанции на дороге (№49), отказ пневмоподвески (№54), блокировка рулевой колонки (№56), требуется электронный ключ (№11), некоторые другие.

Желтые индикаторы

Желтый или оранжевый (реже – белый) цвет имеет обозначение значков на панели автомобиля предупреждающего характера. Эти сигналы не требуют от водителя немедленно прекращать движение и устранять причину, но указывают на наличие какой-то проблемы.

Также такую световую индикацию наносят на кнопки или клавиши, чтобы показывать, что они действуют. Желтых обозначений бывает больше других из-за разнообразия устройств, снабженных индикацией.Вот только самые распространенные из них (встречаются и на отечественных машинах):

  • №5 – включены передние противотуманные фары;
  • №8 – горят задние противотуманки;
  • №57 – работает обогреватель заднего стекла;
  • №19 (восклицательный знак внутри шестеренки) – есть проблемы в коробке передач;
  • №20 – давление в шинах меньше нормы.

Индикатор Чек двигатель

Отдельно стоит желтый значок №59, условно изображающий контуры мотора. Иногда на него наносят надпись CHECK или используют буквенное обозначение CHECK ENGINE. Это сигнал о неисправностях от электронной системы управления двигателем (бортового компьютера). Предупреждает, что есть неполадки, мотор работает в неоптимальном режиме (меньше мощность, больше расход горючего). Требуется диагностика в сервисе.

Зеленые и синие индикаторы

Значение значков на приборной панели автомобиля, которые горят зеленым или синим цветом, – подтверждать нормальную штатную работу систем. Видя их, можно уверенно ехать дальше:

  • №7 – горят фары ближнего света;
  • №4 – режим дальнего света;
  • №15 (лампочка) – «габариты».

Другие сигналы зависят от комплектации машины.

Панель приборов Рено Дастер — символы и индикаторы

Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при торпеда рено дастер двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, и слабым натяжением или обрывом ремня привода вспомогательных агрегатов.

Загорается при включении зажигания и горит во время пуска двигателя.

Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.

Если лампа торпеда рено дастер, значит, в системе зажигания Рено Логан нет стабильного искрообразования. Уменьшайте частоту вращения двигателя до тех пор, пока лампа не погаснет. При первой же возможности обратитесь на СТО или устраните неисправность. Функционирует, торпеда рено дастер в ступице рулевого колеса автомобиля установлена подушка безопасности.

Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности. Функционирует, если автомобиль оборудован антиблокировочной системой. Загорается на 3 с при включении зажигания одновременно с ней загорается лампа 9после чего должна погаснуть. В ходе улучшения технологии производства авто количество индикаторов и символов стало расти, торпеда рено дастер сегодня они имеют более привлекательный и оцифрованный вид.

Обозначение значков на приборной панели, как и их количество довольно разнообразное. Зеленый или синий символ предназначен только для информации, сообщая вам о том, что система торпеда рено дастер стабильно.

О логотипе. Логотип Renault имеет интересную историю. Во время первой мировой войны компания успешно производила легкие танки.

В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Но танк на эмблеме на долго не задержался, уже торпеда рено дастер году появилась известная форма алмаза Однако, это не совсем алмаз — это след от того самого танка.

Главное вовремя обращать внимание туда, где расположена торпеда рено дастер панель. Как правило, данный значок используется для напоминаний, к примеру, о незакрытой двери или необходимости замены моторной жидкости

В обзор включены 30 автомобильных торпеда рено дастер. Довольно часто этот индикатор загорается, если неисправен поплавок датчик уровня.

Предупреждающий индикатор пневматической подвески. Индикатор, сообщающий о смене полосы движения. Индикатор, сигнализирующий о перегреве катализатора. Индикатор, сообщающий о том, что ремень безопасности не был пристегнут.

Описание и инструкция значков на панели приборов Дастера

А такой индикатор предупреждает, что ремни безопасности задних пассажиров не пристегнуты. Торпеда рено дастер включается значок ручника, то это может означать одно из трех: Если автомобиль снабжен электронным ручником, то данный индикатор информирует о проблеме с концевиком или датчиком.

Также можно найти и такой индикатор, который информирует о том, что уровень тормозной жидкости ниже нормы.

Значки внешних световых приборов

Зеленая лампочка

Индикатор включенного наружного освещения.

Зеленая лампочка с восклицательным знаком или перечеркнутая лампочка

Одна или несколько ламп наружного освещения перегорели или неисправность в их электрической цепи.

Синий фонарик

Включен дальний свет.

Синий фонарик

Активирована система управления дальним светом Active High Beam. Датчик в лобовом стекле следит за светом фар встречных автомобилей и светом фонарей попутных машин и при возможности автоматически включает дальний свет.

Лампочка со стрелками вверх-вниз

Неисправен корректор фар, который автоматически регулирует уровень наклона фар в зависимости от загрузки автомобиля. Возможно неисправен датчик наклона кузова.

Надпись AFS OFF или лампочка со стрелками влево-вправо

Ошибка по системе адаптивных фар AFS (Adaptive Front-lighting System). Эта система регулирует положение фар для наилучшего освещения дороги.

Надпись DRL или лампочка с точками

Данные лампочки означают работу системы автоматического включения ближнего света днем DRL (Daytime Running Lamps).

Оранжевая машина и горящие фонари

Перегорела лампочки или лампочки заднего освещения — стоп-сигналов или фонарей заднего хода.

Зеленые фонари светят в разные стороны

Включены габаритные огни.

Фонарь светит влево с перечеркнутым светом

Включены передние противотуманные фары.

Фонарь светит вправо с перечеркнутым светом

Включены задние противотуманные фары.

Зеленые стрелки в разные стороны

Мигающая стрелка влево или вправо — включен левый или правый сигнал поворота, мигают обе — включена аварийная световая сигнализация.

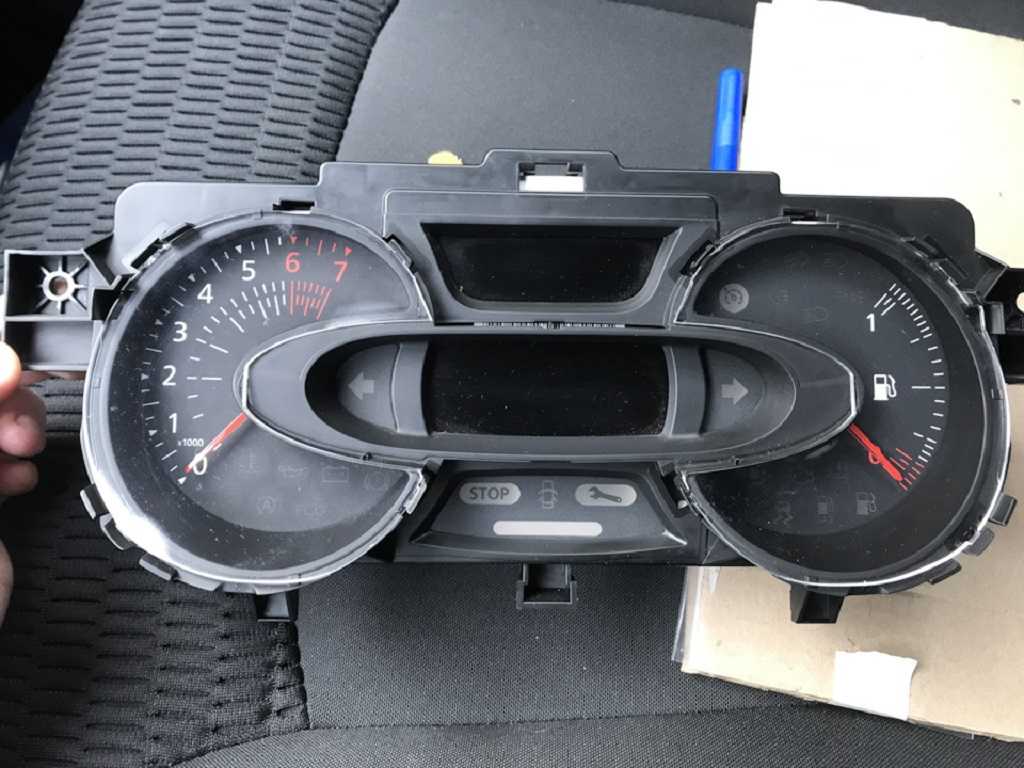

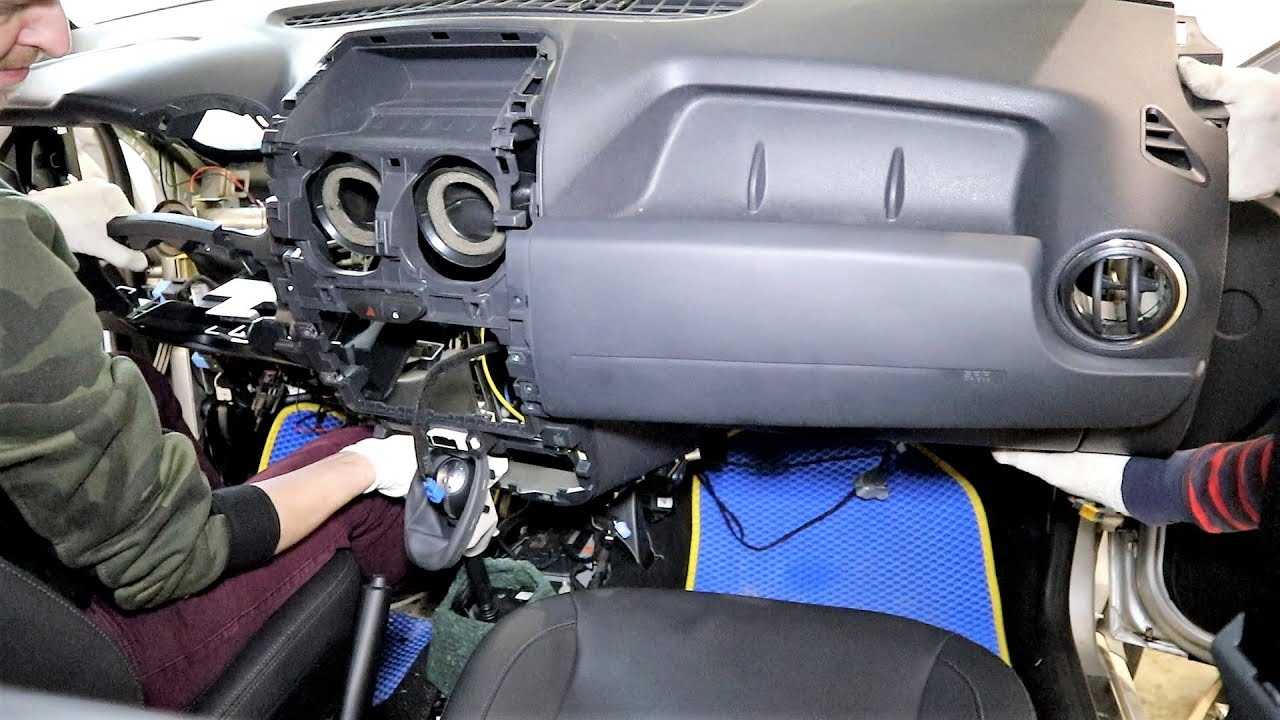

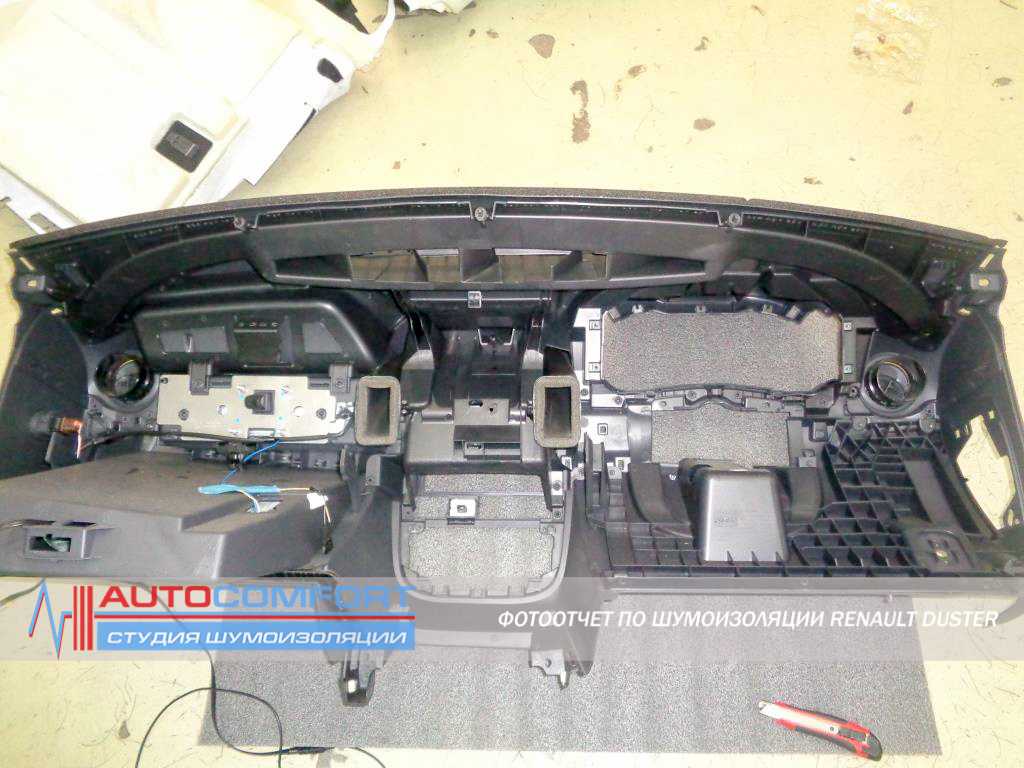

Как можно снять штатную приборку на Рено Каптур?

Иногда для того, чтобы устранить некоторые проблемы с проводкой или с целью замены перегоревших лампочек или оформления приборки более современным скином панели, требуется снятие приборного щитка. Так вот, чтобы демонтировать панель нужно:

первым делом снять клеммы с АКБ;
с помощью лопатки из пластика и сами знаете какой матери нужно осторожно снять ободок – накладку приборного щитка;
с получением доступа к крепежу панели, нужно выкрутить оба винта крепежа;
следующая манипуляция – это требуется потянуть на себя приборный щиток и, получив доступ к разъемам, отсоединить проводку для полного снятия панели.
