Всё о блоке предохранителей лада гранта: где находится, расположение, схема и расшифровка

Лада Гранта › Бортжурнал › Замена предохранителей на автомобиле Лада Гранта

В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.

Рассмотрим замену предохранителей салонного блока.

Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:

Для этого нужно, просто взявшись пальцами за штекер, слегка потянуть его наверх. Разумеется, при обратном монтаже не забудьте соединить его обратно — простейший механизм не позволит перепутать полярность проводов:

Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

Монтажный блок имеет следующий вид:

На обратной стороне крышки, как и в руководстве по эксплуатации имеется схема расположения предохранителей, номинал тока и какую цепь они защищают:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном на панели приборов

№ предохранителя Сила тока, А Защищаемые электрические цепиF1 15 Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсункиF2 30 СтеклоподъемникиF3 15 Аварийный сигналF4 20 Стеклоочиститель, НПБF5 7.5 15 клеммаF6 7.5 Свет заднего ходаF7 7.5 Клапан адсорбера, ДМРВ, ДК1/2, датчик скоростиF8 30 Обогрев заднего стеклаF9 5 Габаритный огонь правыйF10 5 Габаритный огонь левыйF11 5 Задний противотуманный огоньF12 7.5 Ближний свет правыйF13 7.5 Ближний свет левыйF14 10 Дальний свет правыйF15 10 Дальний свет левыйF16 — —F17 — —F18 — —F19 — —F20 15 Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъемF21 15 БензонасосF22 15 Центральный замокF23 10 ДХОF24 — —F25 10 Плафон освещения салона, стоп-сигналF26 — —F27 — —F28 — —F29 — —F30 — —F31 — —F32 30 Отопитель, ЭУР

Соответственно, определяем, какой из предохранителей вышел из строя, снимаем его, и если нить действительно перегорела, заменяем на новый такого же номинала тока. Это означает, что проблему постоянного перегорания одного и того же предохранителя не рекомендуется решать установкой предохранителя большего номинального тока: такой предохранитель не защищает цепь, и в случае возникновения короткого замыкания выгорит вся проводка и электрические приборы, которые она питает; не исключено возникновение пожара.

Рассмотрим силовой блок предохранителей. Он находится под капотом:

Снимаем крышку, потянув её наверх. Определяем, какой из предохранителей вышел из строя:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном под капотом автомобиля№ предохранителя Сила тока, А Защищаемые электрические цепиF1 50 Электроусилитель рулевого управленияF2 30 Вентилятор отопителяF3 60 ГенераторF4 60 ГенераторF5 30 Ближний свет фар

Итак, замену предохранителей на Лада Гранта мы рассмотрели, однако не всегда причиной отказа электрооборудования могут быть плавкие предохранители. Перед непосредственной заменой предохранителя необходимо проверить состояние всей электрической цепи, которую защищал перегоревший предохранитель, в том числе состояние проводки и электроприборов. Лишь выяснив и устранив причину неполадок, нужно менять предохранитель и продолжать эксплуатацию автомобиля.

Одной из распространенных причин выхода из строя предохранителя №F20, питающего в частности, прикуриватель, может быть использование нестандартных штекеров видеорегистратора, антирадара и прочих электроприборов, питающихся через прикуриватель, то есть он имеет определённую форму, и штекер дополнительного оборудования может замыкать цепь при определённом положении в гнезде прикуривателя

Таким образом, при покупке подобного оборудования необходимо обратить внимание на штекер; если же Вы уже купили антирадар или видеорегистратор, и возникли проблемы с их эксплуатацией, замените штекер

Также причиной перегорания предохранителя №F20, если с него запитана аудиосистема, а также предохранителей №F2 и №F22 может быть попадание воды вследствие недостаточной заводской герметизации швов и технологических отверстий в дверях и подкапотном пространстве. Специалисты рекомендуют тщательно изучить всю трассу электрической цепи во избежание последующих неисправностей и принять соответствующие меры.

Схема предохранителей

Все плавкие устройства имеют одинаковую маркировку «F» и порядковый номер. В частности, F1 (15 ампер) отвечает за:

• сохранность реле, включающего вентилятор, охлаждающий мотор;
• ЭБУ;
• катушку зажигания;
• КЗ 2×2;
• работу форсунок.

• F2 (30 ампер), в его ведении – стеклоподъемники;
• F3 (15) – сигнализация;
• F4 (20) – дворники и подушка безопасности;
• F5 (7,5) – замок зажигания;
• F6 (7,5) – сигнал заднего хода.

F7, номинал которого составляет 7,5 ампер контролирует цепь:

• клапана адсорбера;
• кислородного датчика;
• ДМРВ;
• скоростного датчика

Затем:

• F8 (30) – обогрев секла заднего вида;
• F9 (5) – правый габарит;
• F10 (5) – левый габаритный сигнал;
• F11 (5) – противотуманки задние;
• F12 и 13 (7,5) – отвечают за свет ближний (правый и левый соответственно);
• F14 и15 (10) за дальний, в том же порядке;
• F16 и 17 (10) за противотуманные фары передние;
• F18 (15) – подогрев задних кресел;
• F19 (10) – АБС;

F20 (15) защищает:

• клаксон;
• запирающий механизм багажного отсека;
• КПП;
• прикуриватель;
• разъем диагностический.

• F21 (15) –топливный насос;
• F22 (15) – ЦЗ;
• F23 (10) – ходовые сигналы дневные;
• F24 (7,5) – систему кондиционирования;
• F25 (10) – свет в салоне и стоп-сигналы;
• F26 (25) – тормозную антиблокировку.

С 27 по 30 – предохранители резервные.

F31 имеет номинал в 50 ампер и защищает систему обогрева лобового стекла. В свою очередь, F32 отвечает за печку и усилитель руля электрический.

В подкапотном монтажном блоке расположение предохранителей следующее:

• F1 – усилитель рулевого управления (50 ампер);
• F2 – вентилятор обогревателя (30);
• F3 и 4 – генератор (60);
• F5 – свет ближний (30).

Расположение и назначение защитных устройств может незначительным образом отличаться в зависимости от комплектации, поэтому следует руководствоваться схемой, располагающейся, как было отмечено ранее, на защитной крышке блока.

Выход из строя предохранителя прикуривателя на Лада Гранта может обернуться настоящим испытанием для его владельца. Да, да, да… Я не шучу.

Реле поворотов ЛАДА ГРАНТА, где находится и замена

Случается, что в процессе эксплуатации автомобиля происходят незначительные поломки в виде вышедшего из строя электрооборудования. Отказ подсветки панели приборов или сигналов аварийных огней не так страшен. Но что, если отказали сигналы поворотов?

В условиях повышенной плотности движения по городским автодорогам, отказ системы поворотов чреват для автолюбителей аварийными ситуациями. Потому, вопрос поддержания электрики в исправном техническом состоянии очень важен.

Причинами неисправностей поворотников могут быть:

• вышедшие из строя лампочки в указателях;
• выгоревший предохранитель;
• неисправное реле поворотов гранта.

В каждом конкретном случае, необходимо проводить тщательную диагностику возможных неполадок.

Где находится реле поворота гранта

Изделие располагается в специальном монтажном блоке приборной панели. Блок содержит множество предохранителей и реле, которые отвечают за работу различных электропотребителей. Блок защищен специальной пластиковой крышкой и находится в левой, нижней части панели, рядом с переключателем света передних фар.Маркировка реле поворотов на Гранте К5

Схема реле поворотов гранта

Общая схема монтажного блока не представляет особой сложности и условно разделена на 3 области:— блок с предохранителями;— область с установленными реле;— зона с приспособлениями для работы и предохранителем, отвечающим за работу отопителя.

Предохранители различаются между собой силой тока измеряемой в Амперах. Их маркировка начинается с «F1» и заканчивается на «F32». Соответственно, всего в модуле установлено 32 предохранителя. Номинальная сила тока варьируется от 2 ампер до 30.

Реле имеют обозначения от «K1» до «К12» и различаются своими размерами, функциональным предназначением.

Замена реле поворотов на Гранте

1. Первым делом находим и снимаем защитную крышку блока предохранителей (монтажного блока). Чтобы это сделать необходимо, отщелкнуть специальные фиксаторы. Процесс снятия лучше всего начинать с левого верхнего угла. Подцепите угол крышки, приложите усилие и выведите фиксатор крепления из паза. Потяните декоративный элемент на себя.
2. После того, когда все фиксаторы вышли из пазов, не предпринимайте резких движений, не дергайте корпус декоративной крышки. Все дело в том, что на корпусе имеется кнопка открытия багажника, к которой присоединена контактная фишка с проводами. Поэтому для того, чтобы не повредить контакты и проведения дальнейших работ, фишку необходимо отсоединить от разъема кнопки.

После демонтажа декоративной крышки мы получаем свободный доступ к монтажному блоку с предохранителями и реле

Обратите внимание, что для снятия предохранителей предусмотрен специальный пластиковый съемник, при помощи которого значительно облегчается весь процесс проведения работ. Для снятия реле в монтажном блоке находится такой же съемник, только наибольшего размера

Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе. Все элементы в монтажном блоке имеют свою маркировку. За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5». Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании.  Идеальное решение для таких случаев — применение плоскогубцев. Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны.  Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели. На этом процесс снятия, установки окончен.

«Важно. Если реле в вашем автомобиле постоянно выходят из строя, значит, есть основания для проведения тщательной диагностики соответствующей цепи электропитания»

Где находятся предохранители ЛАДА ГРАНТА

Наверное, не каждый знает местоположение предохранителей на Гранте, особенно, если вы только приобрели данный автомобиль. На самом деле всё просто основной монтажный блок находится в салоне с левой стороны прямо справа от блока управления фарами.

Чтобы открыть крышку нужно потянуть за нижний левый угол крышки и освободите левую точку запирания. После чего освободите верхние точки и снимите крышку. Закрывается крышка в обратном порядке только нужно проследить чтобы все фиксаторы защёлкунулись.

На пластиковой крышке с обратной стороны нарисованы все условные обозначения и элементы за которые отвечает каждый предохранитель и реле.

Схема предохранителей

Все плавкие устройства имеют одинаковую маркировку «F» и порядковый номер. В частности, F1 (15 ампер) отвечает за:

• сохранность реле, включающего вентилятор, охлаждающий мотор;
• ЭБУ;
• катушку зажигания;
• КЗ 2×2;
• работу форсунок.

• F2 (30 ампер), в его ведении – стеклоподъемники;
• F3 (15) – сигнализация;
• F4 (20) – дворники и подушка безопасности;
• F5 (7,5) – замок зажигания;
• F6 (7,5) – сигнал заднего хода.

F7, номинал которого составляет 7,5 ампер контролирует цепь:

Затем:

• F8 (30) – обогрев секла заднего вида;
• F9 (5) – правый габарит;
• F10 (5) – левый габаритный сигнал;
• F11 (5) – противотуманки задние;
• F12 и 13 (7,5) – отвечают за свет ближний (правый и левый соответственно);
• F14 и15 (10) за дальний, в том же порядке;
• F16 и 17 (10) за противотуманные фары передние;
• F18 (15) – подогрев задних кресел;
• F19 (10) – АБС;

F20 (15) защищает:

• клаксон;
• запирающий механизм багажного отсека;
• КПП;
• прикуриватель;
• разъем диагностический.

• F21 (15) –топливный насос;
• F22 (15) – ЦЗ;
• F23 (10) – ходовые сигналы дневные;
• F24 (7,5) – систему кондиционирования;
• F25 (10) – свет в салоне и стоп-сигналы;
• F26 (25) – тормозную антиблокировку.

С 27 по 30 – предохранители резервные.

F31 имеет номинал в 50 ампер и защищает систему обогрева лобового стекла. В свою очередь, F32 отвечает за печку и усилитель руля электрический.

В подкапотном монтажном блоке расположение предохранителей следующее:

• F1 – усилитель рулевого управления (50 ампер);
• F2 – вентилятор обогревателя (30);
• F3 и 4 – генератор (60);
• F5 – свет ближний (30).

Расположение и назначение защитных устройств может незначительным образом отличаться в зависимости от комплектации, поэтому следует руководствоваться схемой, располагающейся, как было отмечено ранее, на защитной крышке блока.

В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.

Рассмотрим замену предохранителей салонного блока.

Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:

В комплектациях Норма и Люкс ниже блока управления фарами имеется кнопка открывания багажника, снимая крышку нужно аккуратно отсоединить её от штекера:

Для этого нужно, просто взявшись пальцами за штекер, слегка потянуть его наверх. Разумеется, при обратном монтаже не забудьте соединить его обратно — простейший механизм не позволит перепутать полярность проводов:

Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

Автомобильный электро предохранитель

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.

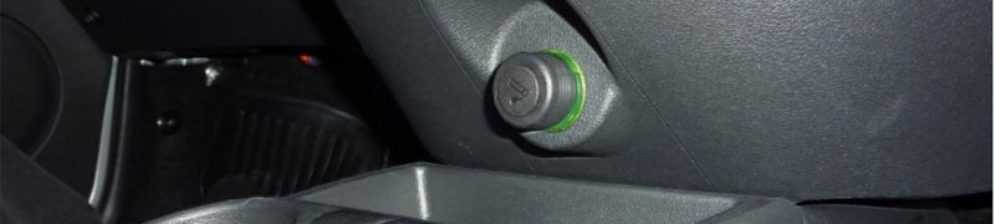

Ремонт прикуривателя

Не всегда прикуриватель авто нужно сразу менять. Незначительные неисправности позволяют ремонтировать этот прибор и эксплуатировать дальше. Например, в нем находится пластинка из слюды — полупроводник. Она часто является причиной неисправности. Поэтому достаточно поменять этот элемент и устройство начнет работать.

Как снять прикуриватель

Перед тем, как самостоятельно снять приспособление, нужно подготовить защитные перчатки и специальный инструмент:

• комплект отверток;
• надфиль;
• паяльник;
• припой;
• тестер для диагностики.

Перед выполнением демонтажа автоприкуривателя выключается зажигание автомобиля, открывается капот, с аккумуляторной батареи снимается минусовая клемма. Эта процедура поможет обесточить электропроводку авто и предупредить короткое замыкание в системе.

После выполнения подготовительных работ с посадочного места снимается непосредственно металлический патрон. Для этого внутри гнезда отгибаются отверткой фиксаторы детали. От патрона отсоединяются все провода, и он извлекается со своего места.

Дальше извлекается зеленый светофильтр, выполняется ремонт или замена комплектующей детали.

Диагностика

После снятия прибора выполняется диагностика контактов. Защищается обнаруженная ржавчина и окислы. Если есть отсоединения проводов, их нужно припаять.

Как заменить на новый

Замена, сборка прикуривателя осуществляется в обратной последовательности демонтажа этого прибора. После этого проверяется работоспособность устройства. Контакты должны быть чистыми, само устройство — плотно сидеть в гнезде.

На аккумуляторе сначала проверяется напряжение при выключенном двигателе, затем при включенном зажигании. Если наблюдается просадка напряжения более чем на 0,5 В, значит, в сети есть короткое замыкание. Еще раз проверяется электропроводка. Все места соединений должны быть тщательно заизолированы, посажены на специальную термоусадочную пленку.

При покупке нового прикуривателя в машину, чтобы заменить старый прибор, рекомендуется учитывать стоимость прибора. Дешевые изделия производители изготавливают из материалов низкого качества. Поэтому такие устройства долго не прослужат. Рекомендуется приобретать устройства в ценовом диапазоне 600-1200 руб.

При покупке евро прикуривателя нужно учитывать диаметр и длину изделия, так как для них не предусматриваются стандарты размеров. В случае несовпадения диаметра штекера прибор может замкнуть в процессе эксплуатации и вызвать возгорание электропроводки.

• Лада Калина не работает прикуриватель
• Предохранитель прикуривателя Ауди А4 Б6
• Предохранитель прикуривателя Ниссан Санни
• Мойка высокого давления какую выбрать для автомобиля

Основные признаки неисправности

Если вами был обнаружен перегоревший предохранитель, не нужно спешить и поскорее менять его, постарайтесь отыскать причину, приведшую к перегоранию. Каждый из предохранителей отвечает за одну конкретную цепь, следовательно, вычислив эту цепь, вы сможете точно определить и неисправный элемент. При повторной поломке, случившейся уже после замены сгоревшего устройства, рекомендуется незамедлительно обратиться за помощью к электромеханику.

Таким образом, при выявлении любой поломки, связанной с электрическим оборудованием автомобиля, необходимо сразу же проверить состояние предохранителей и реле, заменить их в случае перегорания, но перед этим обязательно выяснить причину возникновения неисправности.

При самостоятельном определении неисправной цепи вам потребуется снять крышку монтажного блока. На ее внутренней стороне вы увидите правильную и актуальную схему по установке предохранителей, опираясь на которую вы сможете вычислить неисправную цепь. Схема электроники Гранты выглядит следующим образом:

Старое семейство (до сентября 2018 года):

Предохранитель	Сила тока, А	Защищаемая цепь
F1	15	— Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	— Стеклоочиститель — Подушка безопасности
F5	7,5	Клемма 15 замка зажигания
F6	7,5	Фонарь заднего хода
F7	7,5	— Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости
F8	30	Цепь обогрева заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту
F11	5	Задние противотуманные фары
F12	7,5	Ближний свет по правому борту
F13	7,5	Ближний свет по левому борту
F14	10	Дальний свет по правому борту
F15	10	Дальний свет по левому борту
F16	10	Передняя противотуманная фара по правому борту
F17	10	Передняя противотуманная фара по левому борту
F18	15	Обогрев передних сидений
F19	10	АБС (Антиблокировочная система тормозов)
F20	15	— Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем
F21	15	Электробензонасос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	7,5	Кондиционер
F25	10	— Плафон освещения салона — Стоп-сигнал
F26	25	Антиблокировочная система тормозов
F27	—	Резервный
F28	—	Резервный
F29	—	Резервный
F30	—	Резервный
F31	50	Обогрев ветрового стекла
F32	30	— Отопитель — Электроусилитель рулевого управления

Реле:

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Монтажный блок Лада Гранта под капотом:

F1, 50A	Электроусилитель рулевого управления;
F2, 30A	Вентилятор отопителя
F3, 60A	Генератор
F4, 60A	Генератор
F5, 30A	Ближний свет фар.

Новое семейство (с сентября 2018 года):

Перед извлечением сгоревшего устройства следует обязательно обесточить машину, отключив от АКБ провод, подсоединенный к «минусовой» клемме. При замене предохранителя рекомендуется воспользоваться плоскогубцами или же специальными щипцами и пинцетами. Открыв крышку, вы довольно быстро распознаете перегоревший элемент – он будет отчетливо выделяться на фоне рабочих предохранителей. Извлеките его с помощью пинцета, а после этого вставьте на положенное место новую деталь.

При частом перегорании какого-либо предохранителя следует задуматься о правильности функционирования всей цепи, и, возможно, обратиться за помощью к специалистам. Вносить самостоятельные изменения в схему не рекомендуется.

Не забывайте об осторожности при ликвидации любых поломок, связанных с электрооборудованием и электроприборами. Так, менять предохранители можно только при заглушенном моторе и выключенном зажигании

Внимательности требует и процесс их подключения, поскольку неосторожность в таком важном деле может привести к воспламенению машины

Действуем в салоне

1. Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
2. Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
3. «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

Устройство стало популярным в последние годы. Теперь прикуриватель используют даже некурящие владельцы автомобилей. Ведь помимо своего номинального предназначения, прибор выполняет массу функций. К примеру, в гнездо прикуривателя подключают разнообразные девайсы:

• павербанк для мобильных телефонов или планшетов;
• зарядка для ноутбука и электроники;
• видеорегистратор;
• навигационную систему;
• электрический насос, подкачивающий колеса.

При правильной эксплуатации прибор работает долго, но из-за определенных особенностей может выйти из строя. О том, почему возникает поломка, как распознать причину неисправности, провести замену прикуривателя или его ремонт на модели Лада Гранта, читайте далее.

Разновидности блоков предохранителей устанавливаемых в Lada Granta (до 2016 года)

Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнений «норма/люкс»

№	Номинал	Защищаемые цепи
F1	15A	Катушки зажигания
Форсунки
Контроллер системы управления двигателем
F2	25A	Центральный блок кузовной электроники
Модуль двери водителя
F3	15A	Контроллер управления автоматической коробкой переключения передач
Привод управления автоматической коробкой переключения передач
F4	15A	Контроллер системы надувных подушек безопасности
F5	7.5A	Клемма 15 приборов
F6	7.5A	Свет заднего хода
Контроллер управления автоматической коробкой переключения передач
Блок управления системой безопасной парковки
F7	7.5A	Клапан продувки адсорбера
Датчик массового расхода воздуха/ датчик давления
Датчик фаз
Датчики концентрации кислорода
F8	25A	Обогреватель заднего стекла
Обогреватели наружных зеркал
F9	5A	Габаритные огни правого борта
F10	5A	Габаритные огни левого борта
Подсветка приборов и клавиш
Фонари освещения номерного знака
Плафон освещения багажника
Плафон освещения вещевого ящика
F11	5A	Задние противотуманные огни
F12	10A	Ближний свет, правая фара
Электрокорректор правой фары
F13	10A	Ближний свет, левая фара
Электрокорректор левой фары
F14	10A	Дальний свет, правая фара
F15	10A	Дальний свет, левая фара
F16	10A	Правая противотуманная фара
F17	10A	Левая противотуманная фара
F18	20A	Обогреватели передних сидений
Прикуриватель
F18**	10A	Прикуриватель
F19	5A	Блок управления антиблокировочной системой тормозов
F20	15A	Звуковой сигнал
F21	10A	Топливный насос
F22	25A	Омыватель ветрового стекла
Центральный блок кузовной электроники
Омыватель заднего стекла
Очиститель заднего стекла
F23	5A	Комбинация приборов
Диагностический разъем
F24	7.5A	Муфта компрессора кондиционера
Контроллер системы автоматического управления климатической установкой
F25	7.5A	Сигналы торможения
F26	10A	Центральный блок кузовной электроники
F31	25A	(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi) Блок управления антиблокировочной системой тормозов
F32	30A	(для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi) Электровентилятор отопителя
Контроллер системы автоматического управления климатической установкой

* Указан набор предохранителей для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные предохра­нители из данного набора в других комплектациях могут не использоваться).

** Предохранители, номинал которых может различаться в разных комплектациях автомобиля в зависимости от набора опций.

Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнения «стандарт»

№	Номинал	Защищаемые цепи
F1	15A	Катушки зажигания
		Форсунки
Контроллер системы управления двигателем
F2	5A	Дневные ходовые огни
F3	10A	Аварийная сигнализация
F4	15A	Контроллер системы надувных подушек безопасности
F5	7.5A	Клемма 15 приборов
F6	7.5A	Свет заднего хода
Указатели поворота
F7	7.5A	Клапан продувки адсорбера
Датчик массового расхода воздуха/ датчик давления
F7	7.5A	Датчик фаз
Датчики концентрации кислорода
F8	25A	Обогреватель заднего стекла
F9	5A	Габаритные огни правого борта
F10	5A	Габаритные огни левого борта
Подсветка приборов и клавиш
Фонари освещения номерного знака
Плафон освещения багажника
Плафон освещения вещевого ящика
F11	5A	Задние противотуманные огни
F12	10A	Ближний свет, правая фара
Электрокорректор правой фары
F13	10A	Ближний свет, левая фара
Электрокорректор левой фары
F14	10A	Дальний свет, правая фара
F15	10A	Дальний свет, левая фара
F16
F17
F18	15A	Прикуриватель
F19	20А	Моторедукторы блокировки замков дверей
F20	15A	Звуковой сигнал
F21	10A	Топливный насос
F22	15A	Омыватель ветрового стекла
Очиститель ветрового стекла
Омыватель заднего стекла
Очиститель заднего стекла
F23	5A	Комбинация приборов
Диагностический разъем
F24
F25	7.5A	Сигналы торможения
Плафон освещения салона
F26
F31	30A	(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi) Электростеклоподъемники передних дверей
F32	30A	(для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi) Электровентилятор отопителя

Советы для автомобилистов

Основные проблемы, связанные с отказом в работе прикуривателя на легковом автомобиле Лада Гранта, заключаются в том, что большинство неопытных водителей начинают использовать гнездо прикуривателя не по назначению, а в качестве розетки для подсоединения различных дополнительных устройств, которым нужно бортовое питание напряжением в 12 вольт. При этом, эти водители, не имеют элементарных знаний о безопасном пользовании гнездом прикуривателя.

Во-первых, водители Лады Гранты должны знать, что электрическую цепь прикуривателя, а также звукового сигнального набора, замка багажника и коробки передач защищает предохранитель F20 (15А, цвет синий), расположенный в монтажном блоке в передней панели салона слева от рулевой колонки. А это значит, что суммарная мощность потребителей запитанных через этот предохранитель не должна превышать 180 ватт (15А х 12В = 180Вт).

Поэтому водитель, должен поинтересоваться, какова потребляемая мощность устройства, которое он хочет подсоединить к гнезду прикуривателя. Если эта мощность больше 180 ватт (например, компрессор для накачки шин), то при его подключении к гнезду прикуривателя сила тока в цепи будет больше 15 ампер и предохранитель F20 перегорит. Устанавливать вместо сгоревшего предохранителя, другой, но рассчитанный на большую силу тока, нельзя, так как это может привести к сильному нагреву проводов, плавлению изоляции и пожару.

Во-вторых, водителям Лады Гранты необходимо знать, что в автомобилестроении нет единого стандарта на размеры гнезда прикуривателя ни по диаметру, ни по его глубине. Поэтому и штекера дополнительных устройств, также будут отличаться по размерам. Если на вашем дополнительном устройстве, которое Вы хотите подключить к гнезду прикуривателя, штекер имеет чуть меньший диаметр, то это обычно приводит к короткому замыканию в гнезде прикуривателя и перегоранию предохранителя F20.

Связано это с конструкцией гнезда прикуривателя, где плюсовой и минусовой контакты в одном месте располагаются очень близко друг от друга и неправильно вставленный штекер меньшего диаметра, встав наперекос в гнезде своим боковым контактом, замыкает контакты гнезда прикуривателя, в результате чего и происходит короткое замыкание. Поэтому, прежде чем приобретать дополнительное устройство, необходимо убедиться, что его штекер плотно садится в гнездо прикуривателя.

Устройство стало популярным в последние годы. Теперь прикуриватель используют даже некурящие владельцы автомобилей. Ведь помимо своего номинального предназначения, прибор выполняет массу функций. К примеру, в гнездо прикуривателя подключают разнообразные девайсы:

• павербанк для мобильных телефонов или планшетов;
• зарядка для ноутбука и электроники;
• видеорегистратор;
• навигационную систему;
• электрический насос, подкачивающий колеса.

При правильной эксплуатации прибор работает долго, но из-за определенных особенностей может выйти из строя. О том, почему возникает поломка, как распознать причину неисправности, провести замену прикуривателя или его ремонт на модели Лада Гранта, читайте далее.
