Значки на приборной панели на тойота рав 4: что обозначают

Как снять приборку

Чтобы выполнить замену доски, следует выполнить определенную последовательность действий.

Отключить клеммы от аккумулятора.
Снять облицовку рулевой стойки, для этого нужно выщелкнуть пластиковые клеммы из зацепления и снять щитки.
Демонтировать рулевое колесо. Здесь скручивается облицовка, и руль отсоединяется от стойки вместе с переключателями.
Плоской отверткой подцепить облицовку панели и отщелкнуть ее.
Выкрутить винты и аккуратно приподнять щиток.
Запустить руку под панель и отключить контактные разъемы от нее.

Установка выполняется в обратной последовательности.

Приборка Рав 4 — информативный модуль, обеспечивающий полную передачу информации водителю о состоянии авто в режиме реального времени. Указатели на щитке легко читаются и интуитивно понятны даже новичкам.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Предупреждающие значки

Подобные сообщения высвечиваются на приборной доске жёлтым или красным цветом. Перечислим самые «ходовые» варианты.

Значки предупреждают, что с температурой в системе охлаждения не всё в порядке. Красная иконка указывает об её перегреве, синяя – о низкой температуре. Мигающая картинка свидетельствует о дефекте в электрической схеме системы.

Проблемы с давлением масла в системе, обеспечивающего нормальное функционирование силовой установки или его низким уровнем. Иконка появляется при включении мотора, может появляться во время движения.

Такой значок говорит о нестабильной работе двигателя, ошибках в работе электроники моторного узла. Для устранения проблемы требуется проведение диагностики.

Иконка появляется в момент поворота ключа в замке зажигания, затем она исчезает. Постоянное свечение указывает на проблемы с зарядом АКБ, дефектом генератора или его привода, а также говорит о недостаточном напряжении в бортовой сети авто.

Жёлтое рулевое колесо на панели приборов показывает, что необходимо провести адаптацию узла.Запас топлива – на исходе, требуется заправка.

Низкий уровень или отсутствие жидкости в расширительном бачке стеклоочистителя – причина появления этой иконки.Данная иконка предупреждает о неисправности катализатора, перегреве каталитического элемента. Она также указывает о наличии проблем с системой зажигания автомобиля.

Подобный значок предупреждает о залитом в бак некачественном топливе, неполадках системы очистки отработанных газов.Ручной тормоз активирован, предупреждает данная иконка. В авто с «электроручником» данный значок появляется при дефекте деталей устройства.Эта иконка показывает, что система иммобилайзера находится в рабочем состоянии. Значок красного цвета предупреждает владельца машины о неисправности этого защитного устройства.

Значок показывает, что в работу включилась система иммобилайзера, силовая установка автомобиля заблокирована. Подобная иконка обычно присутствует на машинах японских производителей, в частности, Toyota. Индикатор начинает работать в мигающем режиме при убранном ключе из замка зажигания. При вставлении ключа лампочка загорается и гаснет через три секунды, если устройство считает, что этот ключ – «правильный». В противном случае она продолжает мигать. Постоянное свечение указывает о дефекте данного устройства.

Такие значки могут высвечиваться на панели приборов автомобилей разных марок. Однако значение у них одно: уровень жидкости охлаждения силового агрегата подошёл к критическому значению.Данная иконка показывает, что воздушный фильтр отработал свой ресурс, требует проведения замены.Неисправность ETC – электронной дроссельной заслонки.

Появление таких значков говорит о сбое в системе стабилизации. Однако машина при этом не теряет управления.Наличие подобных иконок на панели напомнит водителю о проведении планового технического обслуживания, замене масла в моторном отсеке, а также потребует сервисного обслуживания для решения текущих проблем.Активация режима Snow Mode, который позволяет использовать повышенные скорости при старте и во время движения.Система контроля за водителем считает, что ему нужен отдых.

Данные иконки показывают, что включена функция адаптивного круиз-контроля. Такое устройство помогает поддерживать нужную скорость, чтобы избежать столкновения с идущим впереди автомобилем.Активация режима передвижения с прицепным устройством.

Эволюция приборной панели Рав 4

Центральная консоль и передняя приборная панель Тойоты Рав 4 2000 года (первая и вторая генерация) узковаты. В модели третьего поколения инженеры учли все недочеты предыдущих версий: верх двухъярусного щитка приборов не закрывает видимость дисплея и кнопок управления климат-контролем.

В Тойоте четвертой генерации щиток включает тахометр и спидометр, а посередине располагается дисплей.

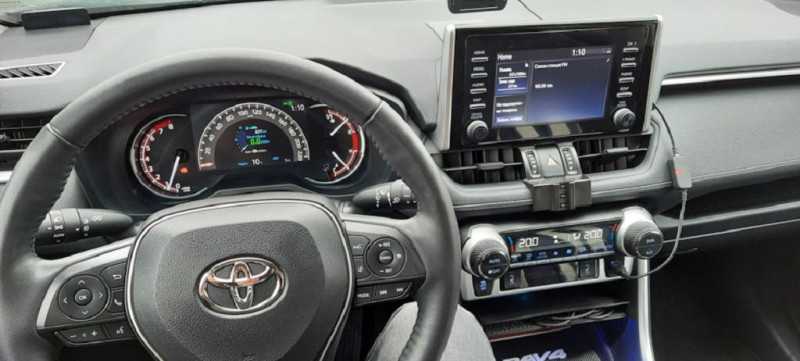

В кроссовере пятого поколения дизайн передней консоли, за исключением рулевого колеса, полностью изменился: центр занимает объемный рисованный спидометр, слева от него – тахометр, а справа – значки температуры жидкости охлаждения и уровня топливной смеси.

Распиновка и специфика установки цифровой панели

Цифровой щиток приборов можно установить самостоятельно в течение часа. Оригинальная панель от Oem Toyota отличается от штатной аналоговой только расположением гнезда для жгута электропроводки.

Работу следует выполнять только при выключенном зажигании, отсоединив обе клеммы аккумуляторной батареи. Ошибочное подключение разъёмов исключено, так как все гнёзда имеют разный диаметр. Установка переходников, коннекторов и удлинителей при монтаже не требуется.

После замены штатной панели на цифровую необходимо настроить меню на русский язык, выполнить проверку правильности показаний системы круиз-контроля, датчиков давления в шинах, уровня жидкостей, основываясь на последних показаниях стандартной «приборки».

Главным минусом является то, что общий и линейный пробег одометра начинает исчисляться с нулевых показаний. Это является негативным фактором при продаже машины. Во многих случаях покупатели расценивают смену щитка как попытку «сматывания» пробега. Поэтому перед заменой необходимо взвесить, нужен ли Вам этот современный «гаджет» для Rav4.

И не забывайте подписываться на наш Телеграм канал для получения новостей

Как снять приборку

Чтобы выполнить замену доски, следует выполнить определенную последовательность действий.

Отключить клеммы от аккумулятора.
Снять облицовку рулевой стойки, для этого нужно выщелкнуть пластиковые клеммы из зацепления и снять щитки.
Демонтировать рулевое колесо. Здесь скручивается облицовка, и руль отсоединяется от стойки вместе с переключателями.
Плоской отверткой подцепить облицовку панели и отщелкнуть ее.
Выкрутить винты и аккуратно приподнять щиток.
Запустить руку под панель и отключить контактные разъемы от нее.

Установка выполняется в обратной последовательности.

Значки на панели приборов гибридных автомобилей

Значок батареи или аккумулятор с надписью Main

Сообщает о неисправности основной аккумуляторной батареи гибридного автомобиля или контура высокого напряжения.

Иконка автомобиля с восклицательным знаком

Проблемы с электроприводом — аналог Check Engine (проверьте двигатель) для гибридных автомобилей.

Иконка батареи с молнией

Высоковольтная батарея автомобиля разряжена.

Иконка заправочной станции и электрической вилки

Низкий уровень заряда высоковольтной батареи, необходима зарядка.

Значок черепахи в круге

Снижение мощности батареи до низких значений.

Лампочка с электрической вилкой

Батарея заряжается (подключена к электрической сети).

Надписи EV или EV Mode

Гибридный автомобиль движется на электротяге (активирован режим EV Mode).

Значок автомобиля с иконками сигнала

Не работает звуковая система предупреждения пешеходов о приближении автомобиля. Такие системы устанавливаются на гибридные и электромобили из-за беззвучной работы силовой установки, из-за чего пешеходы и другие участники дорожного движения могут не слышать приближения автомобиля.

Значок автомобиля с иконками сигнала

Неисправность в силовой цепи электромобиля, может сопровождаться снижением мощности силовой установки. Красный цвет лампочки сигнализирует о критичности ошибки, движение на автомобиле с таким индикатор не рекомендуется.

Распиновка и специфика установки цифровой панели

И не забывайте подписываться на наш Телеграм канал для получения новостей

Горит восклицательный знак: причины

Самые распространенные причины, из-за чего загорается восклицательный знак на приборной панели:

низкий уровень тормозной жидкости и, как следствие, снижение давления в главном тормозном цилиндре;
неисправность датчика, отслеживающего уровень тормозной жидкости в системе (иногда — плохой контакт);
неисправность электропроводки;
неисправность в работе самой приборной панели (замыкание контактов индикатора);
неисправность или сбой в работе электронного блока управления;
водитель забыл снять автомобиль с ручного тормоза (ручника), начав движение.

Низкий уровень тормозной жидкости

Все, что потребуется — это визуально оценить оставшийся уровень тормозной жидкости в соответствующем бачке. Как правило, располагается он под капотом слева, ближе к стороне лобового стекла. Изготавливается из полупрозрачного пластика. На нём имеется метка, по которой и можно понять, достаточно ли тормозной жидкости в системе. Если же он вообще пустой, то это может привести к попаданию воздуха в тормозную систему.

Как исправить? Долить жидкость, но вместе с этим проверить, нет ли явно заметной её утечки (в области соединения патрубков с ведущими колесами, главного тормозного цилиндра). Если имеются — устранить. После дозаправки ТЗ обязательно нужно выполнить прокачку системы (чтобы убрать воздух из неё).

Неисправность датчика

Датчик располагается в самом бачке с тормозной жидкостью. Автоматически включается, если уровень ТЗ падает ниже отметки «MIN».

Если жидкости достаточно, но индикатор продолжает гореть — это неполадка самого датчика, требуется его замена.
Во многих случаях помогает чистка контактов. Но есть автомобили, у которых датчик неразборной, то есть запрессован в специальный корпус. В таком случае его просто заменяют на заведомо рабочий. Средний срок эксплуатации таких датчиков — 5 лет.
Во многих авто в бачке для тормозной жидкости крышка сделана с воздушным клапаном. Если на него надавить, то датчик в этот момент опускается вниз. На «приборке» должен погаснуть индикатор. Если этого не произошло, то датчик явно неисправен. Или же поломка не связана с уровнем жидкости.

Водитель не снял автомобиль со стояночного тормоза

В большинстве автомобилей при включенном стояночном тормозе блокируется возможность включить передачу. Но в более старых, выпущенных ещё до 2000 годов, подобной системы не предусмотрено. Вместо этого — загорается тот самый восклицательный знак. Что предпринять? Проверить, действительно ли включен «ручник».

Неисправность в работе блока электронного управления

ЭБУ — это мини-компьютер, контролирующий работу двигателя, электрических систем, считывающий данные с датчиков. И во многих автомобилях именно он подает сигнал на приборную панель. В дорожных условиях единственное, что может сделать водитель — это перезагрузить его путем сбрасывания минусовой клеммы аккумулятора (на заглушенном двигателе). Далее рекомендуется выждать 5 – 10 минут, включить зажигание.

Неисправность электропроводки

Срабатывает преимущественно в тех случаях, если перегорает один из предохранителей, включенный в цепь обмена сигналами между блоком управления и установленными в автомобиле датчиками. Может указывать также на наличие короткого замыкания. Сперва нужно установить новый предохранитель на место сгоревшего. Если и после этого поломка снова себя проявит, то это уже указывает на наличие КЗ. То есть требуется более детальная диагностика электропроводки.

Неисправность в работе приборной панели

Во время включения зажигания все значки на приборной панели загораются, после — гаснут на короткий промежуток времени. Это является её самодиагностикой.
Если восклицательный знак загорелся, после этого ни на долю секунды не погас, то значит на индикатор принудительно подается напряжение.
Устраняется разборкой панели, проверкой контактов на окислы. Подобную работу следует проводить в авторизованных сервисных центрах, внутри установлены «секреты». То есть скрыть следы разбора не получится, это может быть расценено как самопроизвольное «скручивание» километража.

Во время включения зажигания все значки на приборной панели загораются, после — гаснут.

Неисправности систем стабилизации

Надписи Trac, DTC, VSA, TCS

Такие лампочки обозначают проблемы с антипробуксовочной системой, которая может иметь различные названия — TRAC (Traction and Active Traction Control), DTC (Dynamic Traction Control), TCS (Traction Control System). Антипробуксовочная система связана с тормозной, поэтому в случае проблем с последней могут быть ошибки и по DTC.

Надпись КDSS

Ошибка по KDSS (Kinetic Dynamic Suspension System) означает, что система кинетической стабилизации подвески неисправна.

Значки спуска/подъема в гору

Подсветка этих индикаторов носит информационный характер и отображает состояние вспомогательных систем подъема или спуска в гору. Могут присутствовать на машинах, в списке оборудования которых значатся системы помощи при трогании с места и поддержания постоянной скорости.

Надписи ESP BAS

Обнаружена неисправность с системой помощи при экстренном торможении ESP (Electronic Stability Program) и стабилизации BAS (Brake Assist System). Обе системы связаны друг с другом, поэтому на лампочке изображены аббревиатуры двух систем сразу.

Надписи VDC OFF, DSC OFF, VCS OFF

Все эти лампочки означают отключение системы стабилизации (Stability Control), отвечающей за выравнивание автомобиля в экстренных ситуациях (например, при заносе). У разных производителей данные системы именуются по-разному.

Индикатор горного тормоза

Если этот значок горит зеленым — означает активацию системы горного тормоза. Если горит желтым — она отключена или неисправна. Выключатель, как правило, находится на подрулевом переключателе.

Восклицательный знак в треугольнике и стрелка

Отключена система динамической стабилизации автомобиля -Vehicle Stability Control (VSC) или Dynamic Stability Control (DSC).

Восклицательный знак в треугольнике и надпись 4×4

Неисправность в системе полного привода.

Колесо со стрелками или надпись BAS

Проблемы с системой помощи при экстренном торможении автомобиля BAS (Brake Assist System) еще эту систему именуют в народе «дотормаживатель». Ошибка по этой системе приводит к отключению антипробуксовочной системы ASR (Automatic Slip Regulation, Acceleration Slip Regulation, Anti-Slip Regulation).

Надпись IBA OFF

Не работает система интеллектуальной помощи во время экстренного торможения IBA (Intelligent Brake Assist). Отвечает за автоматическое срабатывание тормозной системы в случае вероятности столкновения.

Скользящая машина

Датчики обнаружили проскальзывание колес, в этом случае может быть активирована система стабилизации.

Скользящая машина с гаечным ключом, в треугольнике, надпись SLIP

Система стабилизации неисправна, в обычных условиях не мешает управлению автомобилем, но в экстренной ситуации «искусственный интеллект» ничем не поможет.

Органы управления, приборная панель, оборудование салона

Дистанционное управление аудиосистемой, 4. Переключатель телефона и переключатель голосовой связи, 5. Переключатели стеклоочистителей и стеклоомывателей, 6. Кнопка включения полного привода, 7.

Toyota RAV4 2021, двигатель бензиновый 2.0 л., 146 л. с., полный привод, вариатор — наблюдение

Выключатель аварийной сигнализации, 9. Органы управления кондиционированием воздуха, Переключатель подогрева заднего стекла и наружных зеркал заднего вида, Переключатель антиобледенителя очистителей ветрового стекла, Переключатель обогрева сидений, Выключатель вспомогательной системы управления движением на склоне DAC , Сигнальная лампа непристегнутого ремня безопасности переднего пассажира, Индикатор противоугонной системы, Кнопка автономного обогревателя салона, Переключатель регулировки угла наклона фар, Переключатель очистителя фар Автомобили с замком зажигания цилиндрического типа и автоматическим управлением кондиционированием воздуха 1.

Часы и дисплей системы кондиционирования воздуха, При загорании данной лампы заправьте автомобиль топливом; — сигнализатор незакрытой двери. Если даже одна дверь не закрыта, лампа будет гореть и погаснет после закрытия всех дверей. Указывает на какой передаче при движении автомобиля работает автоматическая коробка передач или в каком она находится положении при стоящем автомобиле.

Индикаторы дизельных автомобилей

У машин, работающих на дизельном топливе, тоже есть несколько интересных обозначений. Расшифровка значков на приборной панели для дизеля выглядит следующим образом:

Свечи накала. Горит желтым на дизельных авто и соответствует значению индикатора «Двигатель» на бензиновых машинах.
Сажевый фильтр. Горит желтым или оранжевым и говорит о неисправности фильтра.
Желтый значок с волнами. Необходимо добавить жидкость для очистки газов выхлопа.
Газы выхлопа. Свидетельствует о неполадках в функционировании системы очищения выхлопных газов.
Значки с каплями. Оповещают о возникновении конденсата в тех или иных системах дизельного авто.
EDS. Говорит, что система электронного впрыска работает нестабильно или с ошибками.
Желтая диаграмма. Наличие лишней жидкости (воды) в топливном баке.
T-BELT. Требуется замена ремня ГРМ.

Указанные выше индикаторы не встречаются в автомобилях с другим типом двигателя, однако могут быть похоже на рассмотренные ранее обозначения.

Почему значки на приборной панели разного цвета?

Производители автомобилей предусмотрели несколько видов надписей и символов на приборной панели, разделив их на различные цвета. Например, если вы видите на приборке не красный значок (например, зеленый или синий), то ваша машина, скорее всего по-прежнему работает нормально, и вы можете продолжать движение. Но, тем не менее, вы не должны игнорировать появление любого предупреждения на панели.

Если на приборной панели появился красный символ, то электронная система автомобиля предупреждает вас о потенциально серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок, то автомобиль предупреждает вас о том, что возможно автомобилю требуется техническое обслуживание,диагностика или ремонт.

Обратите внимание, если символ мигает, то вы не должны затягивать с поездкой в технический центр

И так начнем с наиболее важных и серьезных символов на приборной панели, и далее в порядке убывания важности продолжим описывать значения значков на приборной панели

И так начнем с наиболее важных и серьезных символов на приборной панели, и далее в порядке убывания важности продолжим описывать значения значков на приборной панели. Предупреждающие символы – Серьезные предупреждения

Предупреждающие символы – Серьезные предупреждения

Если вы видите на приборной панели какой-либо из следующих символов, ни в коем случае не игнорируйте предупреждение. Немедленно остановитесь, заглушите двигатель, и срочно обратитесь в автомобильный технический центр или автосервис.

Внимание! Нижеуказанные символы предупреждения не должны быть проигнорированы. В противном случае вы ваша машина может быть серьезно повреждена
