Прошивка приборной панели лада гранта

Индикатор перегрева двигателя на приборной панели Лада Гранта ВАЗ 2190 и Лада Калина-2

Почти все автомобили отечественного и импортного производства оборудованы стрелочным или цифровым электронным указателем температуры охлаждающей жидкости. Например, на старых Калинах помимо стрелочного указателя ТОЖ (температуры охлаждающей жидкости) есть еще зуммер, который начинает пронзительно пищать при приближении стрелки указателя к красной зоне. На автомобиле Лада Гранта ВАЗ 2190 и Лада Калина-2 указателя температуры охлаждающей жидкости просто нет. Вместо него установлена лампочка сигнализатор температуры ОЖ (охлаждающей жидкости) в виде иконки красного цвета, которая загорается при перегреве двигателя выше 115 °C и одновременно срабатывает звуковой сигнал зуммера. Звуковой сигнал будет повторяться пока температура ОЖ не опустится ниже 110 °C

Многие владельцы Granta и Kalina-2 жалуются на отсутствие привычного им указателя температуры, как на прошлых моделях АвтоВАЗа: 2110, Калинах-1, Приорах, 2115, 21118… Почему инженеры АвтоВАЗа решили, что на бюджетном автомобиле достаточно одного индикатора в виде пиктограммы, а не привычного всем автовладельцам полноценного указателя температуры с градуированной шкалой и стрелкой неизвестно. Возможно в погоне за снижением рыночной цены автомобиля, конструкторами было принято решение что в дешевом автомобиле указатель температуры будет дорогой роскошью.

В результате удешевления стоимости автомобили Лада Гранта и Калина-2 в комплектации «Норма» и «Стандарт» лишены указателя температуры охлаждающей жидкости двигателя. Владельцам более дорогих комплектаций «Люкс» и «Люкс Плюс» повезло больше: в автомобилях, выпускаемых с 2014 года в меню бортового компьютера появилась индикация температуры охлаждающей жидкости в реальном времени. Разработчики пояснили почему температура ОЖ двигателя при обычных условиях эксплуатации не подымается выше 80-85 градусов. Это связано с настройками двигателя для соответствия нормам токсичности Евро-4 и высокой производительностью системы охлаждения применяемой на автомобилях Лада Гранта и Лада Калина-2.

Теперь на бортовых компьютерах спидометров нового образца с прошивкой 219020 минимальная отображаемая температура -40 °C, а максимальная аж +214 °C.

Что делать владельцам бюджетных моделей Грант и Калин для предотвращения проблем с перегревом двигателя. Есть несколько вариантов: покупка в магазине бортового компьютера с функцией отображения температуры двигателя, покупка нового спидометра с новой прошивкой или прошивка существующего спидометра.

Мы предлагаем бюджетное и доступное для всех автовладельцев решение проблемы, когда на спидометре Калины или гранты не отображается температура охлаждающей жидкости или температура наружного воздуха (при наличии датчика) путем перепрошивки существующего спидометра новой версией. В результате перепрошивки новым программным обеспечением (в зависимости от модели одометра) появляются дополнительные функции бортового компьютера: средняя скорость, время в пути, количество израсходованного топлива.

Дополнительно возможна и корректировка показаний спидометра (смотка и накрутка пробега) в случае замены старой приборной панели на новую.

Для начала необходимо уточнить какая версия прошивки в спидометре. Для этого следует: выключить зажигание автомобиля. Нажать и удерживая кнопку сброса пробега включить зажигание не заводя двигатель. Отпустить кнопку сброса суточного пробега на спидометре после начала теста, а затем снова нажать и отпустить ее. После нажатия на экране компьютера спидометра высветятся две строки: 1-я версия прошивки, 2-я модель панели приборов. Сообщите нам эти цифры, и мы подберем подходящую для вашего спидометра прошивку.

Датчик положения коленвала

ДПКВ ответственен за выдачу системе управления сведений о частоте, с которой вращается коленвал и о его угловом положении. Основываясь на этих данных, в ЭБУ рассчитывается фаза и продолжительность импульсов, отвечающих за управление форсунками и за управление катушкой зажигания. При считывании информации элемент посылает полученные данные контролеру, в задачу которого входит их обработка и выдача на форсунки нужных импульсов.

Датчик положения коленвала находится около масляного фильтра.

Узел отличается большой надежностью в работе и долговечностью, а потому его поломки случаются нечасто. Это обусловлено и тем, что в составе ДПКВ отсутствуют механические подвижные части.

Наиболее часто причиной его неисправности становится поврежденная коррозией проводка. Поломка детали влечет за собой возникновение значительных проблем для нормального функционирования двигателя, при невозможности произвести ремонт узел потребуется заменить.

Поломка датчика положения коленвала препятствует процессу запуска двигателя. Перечислим главные признаки его неисправности:

проблемы с запуском мотора;
неустойчивое функционирование двигателя;
потеря мощности и др.

Обновляем прошивку БК сами

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
Выбирают номер COM-порта (кнопка «Порт»);
Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт , выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

Перейдите на сайт изготовителя ();
Откройте вкладку «Drivers»;
Перейдите к закладке «VCP Drivers»;
Выберите нужный файл (есть версии для разных ОС), скачайте его.

Особенности ЭБУ на Лада Гранта

Контроллер в этом автомобиле имеет одну особенность. Благодаря ей появляются широчайшие возможности по внесению изменений в алгоритмы и данные.

Особенностью является CAN-шина. Технологии, используемые при передаче цифровых данных, это сложнейшая система. Однако она позволяет сделать управление автомобилем проще и дает возможность повысить надежность. Это получается за счет более высокой скорости расчетов по информации с датчиков. Сложная система в ЭСУД — это четкая логическая схема. Это дает возможность исключить сбои в электронном блоке.

Шина для того, чтобы данные передавались более эффективно, использует технологию широковещательной передачи данных. При появлении дополнительных датчиков или другого оборудования не нужно вносить в прошивку доработки. Эта схема позволяет увеличить надежность работы управления узлами автомобиля и экономит провода для проводки.

Шина позволяет объединять огромное число различных датчиков, блоков управления и всяких систем без привязки под конкретную систему управления в двигателе. Иммобилайзер, который работает на этой шине, может запросто работать со всеми устройствами.

Необходимые компоненты

Лампа «Маяк» — донор компонентов для подсветки.

Лампа «Маяк», вид сзади.

Светодиоды SMD — собственно, что искал в лампе. Размер где-то 3 на 4 мм.

Лампа целиком, потребление в режиме «габариты».

Лампа целиком, потребление в режиме «стоп-сигнал».

Светодиоды, резисторы 330 Ом.

Заготовки печатных плат, нарезаны на токарном станке.

Платы размечены под установку компонентов. Черные точки между дорожками — места установки светодиодов.

Разметка «дорожек» на плате. Здесь пятая, внутренняя дорожка лишняя, хотел сначала двухцветную подсветку делать, передумал.

Расположение светодиодов по 3 в кластере.

Как вариант, можно светодиоды располагать на одной дорожке последовательно, будет даже проще плюс экономия одной дорожки, но мой вариант надежнее.

3 Подходящее оборудование

Выше уже упоминался адаптер, который можно и нужно собрать и использовать, когда необходима перепрошивка ЭБУ ВАЗ своими руками. Что касается программ для его работы, то понадобятся комбилоадер, чиплоадер и чипэксплорер, по возможности — последних версий. Первая программа необходима для снятия защиты с того ПО, которое вы собираетесь использовать, а затем для установки защиты на него же при установке обратно на ЭБУ. Прошивка, не прошедшая процедуру снятия защиты, просто не будет работать и автоматически удалится. Программы рекомендуется скачивать заводские, в количестве от двух и более, чтобы была возможность сравнивать и комбинировать. Как раз для этих целей и понадобится чипэксплорер — может быть собрана сдвоенная прошивка.

Для проверки работоспособности адаптера понадобится ICD. Для поддержания связи с бортовым компьютером понадобится специальное оборудование — кабель для прошивки ЭБУ ВАЗ. Кабель комплектуется CD-диском с собственными драйверами. Поскольку задачи, которые выполняет кабель, бывают различными, то и названия они имеют соответственные. Например, USB KKL VAG-COM Scanner tools — кабель для диагностики оборудования, подходящий для автомобилей ВАЗ Лада Гранта. Перед тем, как приступать к осуществлению прошивки, сам коннектор необходимо проверить на работоспособность, опять же, с помощью специальной программы.

Если вам не безразлично не только состояние вашего автомобиля, собственный комфорт и эргономика, но и ваш рост как специалиста по своему транспортному средству, тогда прошивка ЭБУ ВАЗ — именно то, что вам необходимо. Вы получите ни с чем не сравнимое удовольствие от самостоятельного изучения всех тонкостей процесса, а также довольную улыбку от осознания того, что вы не дали себя надуть на автосервисе. Все описанные в статье процессы вполне под силу любому человеку, даже не слишком подкованному в вопросах электроники.

Установка бортового устройства

В модели ШТАТ предусмотрена установка маршрутизатора непосредственно на панель приборов, что предотвращает нарушение гарантии нового авто в случае повреждения обшивки. Монтаж проводится путём удаления заглушки под кнопку, далее, на освободившееся место устанавливается устройство с подключённой проводкой. Другой конец провода присоединяется к диагностическому разъёму. Также в этом устройстве вмонтирован тестер, позволяющий следить за состоянием электроцепи, что помогает предусмотреть возможное замыкание проводки.

Установка устройства в стандартный разъем

Невысокая стоимость, простота в эксплуатации, компактность достаточно убедительные аргументы для приобретения устройства ШТАТ Х1 для своей машины. Это позволит сделать использование авто удобным и безопасным.

Тестирование ДМРВ с помощью мультиметра

Если у вас нет никаких приборов автодиагностики, можно воспользоваться обычным бытовым тестером (желательно электронным). Дело в том, что при измерении напряжения на сигнальном выходе датчика, требуется точность до сотых долей вольта. Желательно использовать мультиметр с низкой погрешностью измерений.

Для начала проверяем напряжение питания в жгуте проводов, идущих от модуля ЭБУ.

Включаем зажигание автомобиля (заводить двигатель не требуется).
Проверяем напряжение питания 12 В на разъеме (номер контакта необходимо уточнить на схеме подключения ДМРВ конкретно для вашей модели ЛАДА Гранта).
Проверяем напряжение питания датчиков 5 В (аналогично, по схеме контактов).
Снова отключаем минусовую клемму и подключаем разъем обратно.
Включаем зажигание, заводим мотор и проверяем напряжение на выходе сигнала от ДМРВ (можно воспользоваться булавкой, воткнутой в тыльную часть контактной колодки).
Напряжение от 0,99 до 1,02 вольта говорит об исправности датчика. От 1,03 до 1,05 – ДМРВ скоро придется менять. Свыше 1,05 вольта или отсутствие напряжения – датчик неисправен.

Инструкция по прошивке приборной панели

Потребуется

: программатор Usbdm OSBDM V4.95 (есть в каталоге Алиэкспресс).

Устанавливаем софт HCS12 Programmer и USBDM driver X86 или X64 . Для ОС Windows 8 или 8.1 перед установкой ПО следует отключить проверку подлинности драйверов. После установки ПО подключаем программатор к ПК (должны гореть лампы COM и USB).

Подключаем к приборке

снять панель приборов и заднюю крышку;
питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
минус на 17 контакт;
шлейф программатора (загорится лампа PWR).

Запускаем софт HCS12 Programmer и выполняем настройки:

На закладке Interface нажимаем detect, в окне появится USBDM-js16-001. Нижние галочки должны быть активированы;
На закладке Target нажимаем на кнопку Load Hex Files и выбираем прошивку (должна находиться в корне диска), ставим галочку Auto Reload, выбираем чип HY-MC9S12HY64, выбираем Unsecure, выбираем EraseSelective и ставим галку Enable Sounds. (чтобы обнулить пробег и затереть иммо выбираем EraseMass, но делать это не рекомендуется);
На закладке Advanced ставим галочку Enabled и проверяем поле ниже (в конце должна быть буква F, если другая буква, то меняем на F).

Когда все параметры выставлены, запускаем процесс прошивки панели приборов (на закладке Target нажимаем Program Flash). Через 10 секунд обновление завершится, на вопрос о подключении следующей приборки отвечаем «Нет». Проверяем версию щитка приборов еще раз. Все!

Процесс прошивки панели приборов также показан на видео:

Так как программер USBDM уже испытал у себя ( восстановление CAN ) и узнал что им можно еще прошивать комбинации приборов ( КП ), решил и у себя прошить.

У меня КП стоит 219240 и шла с прошивкой 007 и не выводила показания температуры двигателя. Решил перепрошить на версию 009. Но как всегда первый блин комом, при прошивке выскочила ошибка и результат — кирпич. Опять штудировать инет и разбираться что не так. Нашел свою ошибку, перепрошил по новой — всё заработало. Но вот показания пробега стали «000» и затерся ИММО. С переобучение ключей ( ИММО ) проблем не возникло, в инете полно инфы, да и сам уже делал это. А вот восстановить пробег оказалось не просто, машина на гарантии еще и пробег нужен. Обратился за помощью к MrRararai

, он помог восстановить мой пробег, за что ему большое спасибо. Теперь у меня на КП прошивка 012.

Теперь научился еще и пробег изменять.

Полазил по инету и вот что нашел про комбинации приборов:

как посмотреть прошивку КП

— нажимаем на кнопку переключения пробега, затем включить зажигание, не отпуская кнопку ( не пуская двигатель ), пойдёт тест, еще раз нажимаем на кнопку — видим версию ПО ( верхняя строка ) и комплектацию ( нижняя строка ).

Есть два варианта прошивки :

1) с обнулением пробега и ИММО ( надо будет по новому обучать ключи )

2) с сохранением пробега и ИММО.

— Нарушается пломба КП ( гарантия ).

— При прошивке обязательно должен быть обучающий ключ рядом, если что пойдет не так и затрется ИММО -машину не завести, надо обучать ключи ( ИММО )

015

— на старой плате, нет ни одной температуры.

029 — 040

— обновленная плата. нет ни одной температуры.

На всех панелях от стандарта установлен другой дисплей, для прошивки необходимо его поменять на дисплей от нормы. И еще кучу элементов допаивать. Старая и новая версии отличаются, у каждой свои доработки.

053, 060, 076, 087

– нет ни одной температуры.

090, 091

– есть возможность подключить датчик температуры окружающей среды (ТОС), но нет температуры охлаждающей жидкости(ТОЖ)

092-095

– есть ТОЖ и ТОС

053, 060, 076

– Старые платы, что бы прошить необходимо доработка платы паяльником или шить адаптированную 092 прошивку

087-095

– Новые платы. Шьются без всяких доработок.

046

– есть всё(тоже самое что 009 от калины)

009

– есть всё (тоже что и 046)

012

– есть всё, самая свежая версия. От 009 отличается наличием подсказчика переключения передач

ПК по железу комплектации 40 ( Люкс ) от комплектации 20 ( Норма ) отличаются наличием светодиода на индикацию ППТФ и цветом очков

— 219220(40)-007 и выше, будет ПО: 009 или 012 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы

Ваши преимущества при покупке в Autocompas.ru

Огромный выбор автозапчастей и низкие цены;
Быстрая доставка, как правило, в течение 24 часов;
Гарантия и право возврата;
Акцент на проверенных и брендовых производителях всех ценовых сегментов;
Безопасная и удобная онлайн-покупка с множеством вариантов оплаты;
Квалифицированная поддержка и советы + рекомендации от специалистов при выборе и покупке.

Ассортимент автозапчастей в наличии и под заказ

Большое разнообразие производителей и качественные автозапчасти гарантируют мобильность вашего автомобиля и безопасность на дорогах. Огромный ассортимент постоянно доступен из наличия в режиме онлайн. Сертифицированные и надежные поставщики афтемаркет, дилеры, региональные участники рынка предоставляют весь спектр автозапчастей по адекватным ценам. Компетентный персонал нашей службы поддержки всегда поможет вам в вашем поиске.

Качество обслуживания в нашем интернет магазине

Сервис обслуживания и онлайн-предложений от Autocompas.ru уже завоевали несколько наград и сделали нас лидером на Российском рынке в области продаж автозапчастей для иномарок ежедневно сайт посещают 40+ тысяч человек и многие из них становятся нашими постоянными клиентами. Довольные клиенты – наша цель. Положитесь на Autocompas.ru в качестве надежного поставщика автозапчастей.

29.11.2019

На сайте внедрен раздел отзывов, с применением новейших технологий, теперь каждый клиент может написать отзыв из личного кабинета.

01.01.2019

Совершенно новая и интуитивно понятная система возвратов.

23.05.2018

Глобальное обновление раздела “Доставка”! Трек номера в личном кабинете и удобное отслеживание грузов.

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

температуры среды в системе;
количества горючего;
давления и расхода воздуха;
состава отработанных газов;
температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

разрыв контакта внутри;
нарушение герметичности;
обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

снижение уровня мощности двигателя;
падение скорости при движении авто;
увеличивается расход горючего;
сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

отключением устройства из системы;
при внешнем осмотре;
с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передач	Цена в рублях	Цена в рублях
	Новая	Капитальный ремонт
01M	От 150000	От 89000
TF-61SN, TF-62SN	От 150000	От 85000
DQ250\02E, DQ500 (0BH\0BT)	От 150000	От 88000
*цена указана состоянием на апрель 2019 года

Преимущества цифровой панели

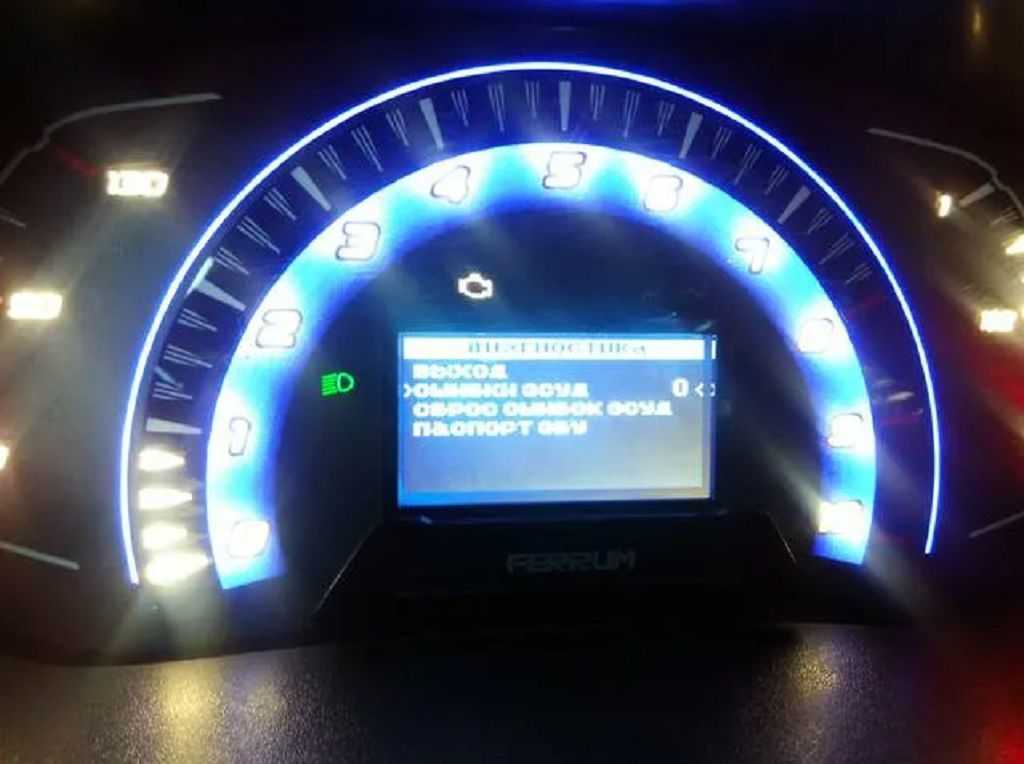

Производитель Ferrum предлагает оригинальное решение: панель сочетает в себе стандартные функции аналогового щитка приборов и бортового компьютера. Автовладелец, решивший сменить панель приборов на цифровую, выигрывает в цене и дизайне. За приемлемую цену он получает стильный щиток, содержащий более 100 функций. Не каждый бортовой компьютер имеет подобные параметры.

Помимо этого:

панель не требует переоборудования электропроводки;
её можно установить самостоятельно;
стоимость соизмерима с ценой качественного бортового компьютера.

Основным достоинством является подробная текстовая информация о возникшей ошибке. Бортовой компьютер способен выдавать лишь коды, которые хозяин авто расшифровывает самостоятельно.

В середине дисплея находится тахометр. Это ещё раз подчёркивает спортивную направленность дизайна. Графический дисплей разрешением 128×64 располагает функцией инверсии изображения.

Перечень датчиков и сигнальных индикаторов на панели

На схеме представлена детальная компоновка присутствующих приборов

Комбинация приборов на данном автомобиле, как показывает инструкция, имеет следующие датчики:

Тахометр (для мгновенной фиксации числа оборотов коленчатого вала).
Индикатор неисправности модуля управления функционированием мотора.
Сигнальная лампа о включенном левом повороте.
Индикация пониженного масляного давления в моторе.
Лампа индикации ABS.
Сигнальный индикатор неисправности в узле иммобилайзера.
Символ индикации повышенной температуры хладагента в контуре охлаждения двигателя.
Лампа, свидетельствующая об аварийном состоянии узлов тормозной системы.
Индикация указателя правого поворота.
Символ индикации уровня заряда аккумулятора.
Спидометр (контроллер скорости).
Индикация курсовой устойчивости.
Сигнализатор о недопустимости перехода трансмиссии на последующую ступень.
Символ дальнего света.
Индикатор противотуманных огней кормы.
Лампа активированного ближнего света.
Сигнализатор включенной противотуманной оптики передка.
Кнопка сброса суточного пройденного расстояния.
Дисплей маршрутного контроллера.
Лампа, сигнализирующая о необходимости закрыть двери.
Сигнализатор о низком уровне топливного остатка.
Символ отсутствия требуемого давления внутри шин.
Лампа неисправности в системе электроусилителя рулевого механизма.
Индикация ремня безопасности.
Сигнализатор о поломках в моторном узле (используется нечасто).
Индикатор целостности и исправности подушки безопасности.

Панель приборов вам обязательно сообщит о следующем:

Если после пуска мотора сигнализатор его состояния не «исчезает», то это подразумевает появление неисправности в одном из компонентов агрегата или его навесного оборудования.

Обозначение значков на панели приборов Лада Гранта

На схеме приборной панели отражены все значки, датчики и индикаторы, отвечающие за работу автомобиля. Ограниченное количество – 39 штук, не загромождает комбинацию приборов. При этом щиток весьма информативен.

Обозначение на панели приборов Лада Гранта:

Тахометр – предназначен для отображения количества оборотов ДВС. Зона, выделенная красным цветом, сигнализирует об опасной ситуации в нагрузке мотора.
Датчик неисправного модуля управления работой мотора. Лампа во время включения зажигания загорается (оранжевый цвет). После пуска двигателя индикатор гаснет. При постоянном горении стоит проверить работоспособность элементов всей системы управления мотором.
Лампочка сигнализации включенного левого поворотника.
Датчик давления масляной жидкости в двигателе срабатывает (красный цвет) при включении зажигания. При достижении необходимого давления датчик гаснет. Постоянно действующий индикатор (более 5 с) показывает проблемы с насосом, цилиндро-поршневой системой, низкий уровень масла.
Лампочка индикации системы ABS – если не гаснет через 2 с, то возникли проблемы с антипробуксовочной системой. Загорается при включенном зажигании (оранжевый цвет).
Лампа индикации иммобилайзера – противоугонной штатной системы. Оранжевая лампочка сигнализирует о состоянии охраны автомобиля.
Указатель температуры жидкости охлаждения в горящем состоянии находится не более 5 секунд после пуска двигателя (красная лампа). Негаснущая лампочка говорит о высокой температуре хладагента (выше 115 ℃). Возможен перегрев мотора. При падении температуры ниже 110 ℃ лампа погаснет, перестает подаваться звуковая сигнализация.
Аварийный индикатор системы тормозов выключается (цвет – красный) после заводки мотора. Когда лампочка горит постоянно, стоит сделать проверку уровеня жидкости в бачке. Минимальная отметка показывает, что необходимо долить тормозную жидкость в емкость.
Лампочка сигнализации включенного правого поворотника – зеленая стрелка.
Индикация уровня заряда аккумуляторной батареи – включается при активации зажигания. Лампочка гаснет после заводки мотора. Если этот индикатор на панели приборов Лада Гранта светится постоянно, значит отсутствует зарядный ток в результате неисправной работы регулятора напряжения или генератора. Такой вариант возможен при недостаточном натяжении (обрыве) генераторного ремня.
Спидометр – отображение текущей скорости машины.
Датчик курсовой устойчивости – зажигается во время включения зажигании. Индикатор должен погаснуть после начала работы двигателя. Но если он горит постоянно, то функция курсовой устойчивости отключена. Мигает или горит во время движения – в системе неисправность.
Индикатор переключения передач – сигнализирует о невозможности включения повышенной передачи.
Лампочка включенного дальнего света.
Индикатор включенных задних противотуманных огней.
Лампочка включенного ближнего света.
Индикатор включенных передних противотуманных огней.
Клавиша сброса суточного километража – используется для обнуления пробега за сутки или выбора режимов отображения суточного, общего пробега автомобиля.
Дисплей маршрутного контроллера – выводятся данные о поездке, текущее время, пробег, температура воздуха и другое. Разница может быть в зависимости от комплектации автомобиля.

В первой строке – время, во второй – пробег. Третья строчка отображает температуру снаружи автомобиля или другие опции, четвертая – уровень топлива.

Лампочка сигнализации незапертой двери автомобиля – горит красным светом.
Индикатор уровня топлива – загорается при необходимости дозаправки. Игнорирование минимального уровня топлива может привести к неисправности топливного насоса.
Индикатор давления в покрышках светится при активации зажигания, гаснет после того, как двигатель заводится. Светится постоянно при падении параметра до минимально безопасного значения.
Лампа сигнализации проблемы с электроусилителем руля информирует о неисправности в узле.
Датчик фиксации ремня безопасности не светится при заведенном моторе, если ремень закреплен.
Индикатор работоспособности ДВС – срабатывает при запуске мотора. Если датчик не гаснет в течение нескольких секунд, то это показывает наличие повреждения в одном из узлов мотора или элементах навесного оборудования.
Датчик подушек безопасности включается при их неисправности.
