Предохранители и блоки реле для nissan qashqai (2013-2017) со схемами и описанием

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Nissan Qashqai, предохранители Nissan Qashqai, электросхема двигателя Nissan Qashqai, цветная электросхема Nissan Qashqai

Пассажирский салон

Внимание: — Запрещается использовать плавкие предохранители или вставки большего номинала, чем указано на заменяемом предохранителе. — Запрещается при отсоединении разъема тянуть за жгут проводов или отдельные провода

— Соблюдайте осторожность при отсоединении разъема, чтобы не сломать кронштейн крепления разъема

— При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей

— Соблюдайте осторожность при отсоединении разъема, чтобы не сломать кронштейн крепления разъема. — При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей. — Блок предохранителей расположен снизу, с левой стороны панели управления

— Защищаемые цепи (2) показаны на внутренней стороне крышки блока предохранителей

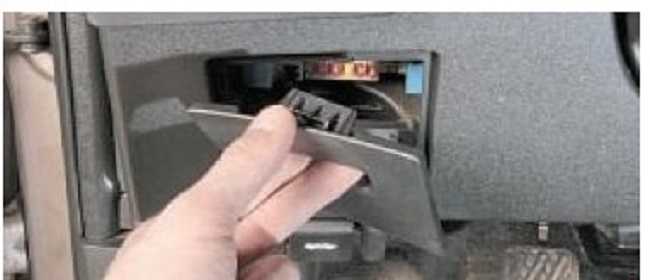

— Блок предохранителей расположен снизу, с левой стороны панели управления. — Защищаемые цепи (2) показаны на внутренней стороне крышки блока предохранителей.

Левая сторона

Правая сторона

1. Убедитесь в том, что замок зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2. Снимите крышку блока предохранителей.

3. Найдите неисправный предохранитель и выньте его с помощью пинцета (1).

Примечание: Пинцет для снятия плавких предохранителей находится в блоке предохранителей.

4. Перегоревший предохранитель (А) следует заменить новым.

5. Установите на место крышку блока предохранителей.

Примечание: — Если новый предохранитель также перегорит, обратитесь на сервисную станцию официального дилера Nissan для проверки и ремонта электрооборудования автомобиля. — Выключатель питания с плавким предохранителем для длительного хранения автомобиля — Во избежание разряда аккумуляторной батареи выключатель питания (3) с плавким предохранителем для длительного хранения автомобиля выключен при поставке с завода. Перед передачей автомобиля владельцу этот выключатель должен быть переведен во включенное положение и должен постоянно оставаться в этом положении. — Если какое-либо электрооборудование не работает, извлеките выключатель питания с плавким предохранителем для длительного хранения автомобиля и убедитесь в том, что предохранитель исправен.

Примечание: — Если выключатель питания с плавким предохранителем для длительного хранения автомобиля функционирует неправильно, если перегорел предохранитель, не обязательно заменять переключатель. В этом случае нужно вынуть выключатель для длительного хранения и заменить предохранитель на новый того же номинала. — Извлечение выключателя питания с плавким предохранителем для длительного хранения автомобиля

1. Перед извлечением выключателя питания с плавким предохранителем для длительного хранения автомобиля убедитесь в том, что выключатель зажигания находится в положении «OFF» или «LOCK.

2. Убедитесь в том, что переключатель света фар находится в положении «OFF».

3. Откройте крышку блока предохранителей.

4. Сожмите фиксирующие защелки по обеим сторонам выключателя питания (3) с плавким предохранителем для длительного хранения автомобиля.

5. Вытяните выключатель питания с плавким предохранителем для длительного хранения автомобиля из блока предохранителей (так, чтобы он не был перекошен).

Моторный отсек

Внимание: — Запрещается использовать плавкие предохранители или вставки большего номинала, чем указано на заменяемом предохранителе. — При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей. 1

Убедитесь, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»)

1. Убедитесь, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2. Откройте капот.

3. Удалите клипсы (1) и снимите воздухозаборник (2).

4. Снимите крышку блока предохранителей.

5. Найдите перегоревший предохранитель.

6. Извлеките перегоревший предохранитель с помощью специального пинцета (при наличии).

Примечание: Пинцет хранится в блоке предохранителей в пассажирском салоне.

7. Перегоревший предохранитель (A) следует заменить новым (B).

8. Установите на место крышку блока предохранителей.

9. Установите воздухозаборник на место, действуя в обратной последовательности.

10. Закройте капот.

Примечание: Если перегорел и новый предохранитель, обратитесь на сервисную станцию официального дилера Nissan для проверки и ремонта электрооборудования автомобиля.

Задний под капотом

Чтобы до него добраться, нужно снять воздухозаборник, открыть крышку и отключить колодки силовых проводов, чтобы добраться до самих предохранителей.

1. Турбодизель или турбина охлаждения воздуха.
2. При полном приводе – блок переключения трансмиссии.
3. Генератор.
4. Клаксон.
5. Рулевой усилитель, омыватели оптики (насос), ABS.
6. ABS, система курсовой стабилизации.
7. При дизельном ДВС – обогрев салона.
8. Повтор номера 7.
9. Повтор номера 7.
10. Запасной.
11. Вентилятор охладительной системы ДВС, зажигание.
12. Управление оборудованием салона.
13. Реле 3 – клаксон.
14. 4 – вентилятор охладительной системы ДВС.
15. 5 – омыватели фар.

Передний БП под капотом

Находится фактически рядом с передним блоком. Крышка снимается также. Кроме предохранителей и реле в нем находятся плавкие вставки.

1. Обогрев стекла двери багажника, обогрев зеркал заднего вида.
2. Повтор номера 1.
3. Противотуманная оптика.
4. Очищение лобового стекла.
5. Правая фара, ближний свет.
6. Левая фара, ближний.
7. Правая фара, дальний.
8. Левая фара, дальний.
9. Габариты.
10. Запасной.
11. Трансмиссия.
12. Блок контроля ДВС.
13. Компрессор кондиционирования.
14. Лампа индикации заднего хода.
15. КПП.
16. Контроль ДВС.
17. Насос топлива.
18. Контроль топливных форсунок.
19. Гидроэлектроника ABS.
20. Запасной.
21. Реле 6 – система зажигания.
22. 8 – обогрев стекла двери багажника.
23. 16 – малые обороты охлаждения ДВС.
24. 17 – высокие обороты охлаждения ДВС.

Nissan Qashqai с 2014 года, замена электрических предохранителей инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Nissan Qashqai › Бортжурнал › Запись №27 — Блоки предохранителей

В начале июля сгонял в отпуск домой, во Владивосток к родственникам: поплавать в море, поесть местной гастрономии и прочие радости) Все ж решил это будет лучшим решением чем мысли до этого — сгонять в Анапу/Крым и не прогадал, заодно одна из авиакомпаний устроила распродажу билетов. в общем, пост не о том.
По возвращению обратно в культурную столицу, машина явно заскучала и обиделась — в первый день прокатились, а на следующий — при первой же попытке запуска наотрез отказалась заводиться, следующие попытки так же не увенчались успехом. Аккум заряжен, топливо есть, стартер крутиться, а машина не заводится. Ради прикола попробовал с автозапуска — с полпинка завелась! заглушил и попробовал с ключа — никак. Автозапуск — опять все норм. Пока не одолела легкая паника решил обдумать с чем может быть связано — на ум пришли только две мысли — иммобилайзер и топливный насос. В целом-то можно объединить в одну причину, т.к. первый, по сути, может блокировать второго. Позже пришла мысль — а не пора ли поменять батарейку в ключе? На след.день батарейка была поменяна — результат тот же. Грешным делом даже дилеру Nissan зачем-то позвонил — кроме как «приедьте и за 2300р (цена со скидкой) мы вам проведем диагностику» ничего более сказать не смогли. Когда напрямую спросил — диагностируете ли иммобилайзеры, то сказали — нет. Т.е. смысла в диагностике особо нет (забегая вперед — так оно и оказалось).
Последние два дня проводились напросторах интернета и различных форумов Кашкаев/Икстрейлов/Ниссанов/корейцев и японцев. даже на какого-то европейца случайно попал. Перелопачено много материалов и предположений и в одной из веток многочисленных форумов наткнулся на великое слово — ПРЕДОХРАНИТЕЛЬ. И вправду, чего ж сразу не пришло в голову проверить. Ладно, полезем в блок. в какой? их целых 3. Какой из предохранителей? Их еще больше. Дальнейшие поиски уже были более направлены и наткнулся на запись одного из бывших владельцев кашкая (10, рестайл). По описанию — проблема практически один-в-один!
Итог: проблема в иммобилайзере, но не потому что он сдох, а потому что сдох предохранитель «Блок управление электрооборудования салона». Меняем предохранитель — запуск с ключа оживает

Ниже прикладываю описание по всем предохранителям (основная часть не моя, честно скопипастена с журнала вышеупомянутого человека) — и себе на всякий случай и мало ли кому пригодится.

Под капотом можно найти 2 блока — условно назовем передний (малый) и задний (крупнее) — оба находятся под воздухозаборником. Описание его снятия, думаю, не требуется. Оба открываются путем отжатия фиксаторов по бокам

и еще один блок — в салоне

Задний блок — подключен разными контактами с не особо длинными проводами, поэтому сильно не тянуть

С торца на крыше описание предохранителей — какой за что отвечает.

С передним блоком чуть по проще, суть та же

У него описание предохранителей — на обратной стороне крышки

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. цепи, которые защищает данный предохранитель или плавкая вставка. ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

В салоне доступ к предохранителям крайне прост — тянем за ручку и крышка легко открывается.

Расположение и описание предохранителей:А. Передний блок
Расположение

Б. Задний блок
Расположение

В. Салонный блок
Расположение

Моя проблема решилась заменой предохранителя на 10А в салонном блоке под маркировкой F12.
Как вариант быстрой диагностики и определения, что именно этот пред сдох — отключается подсветка салона и магнитола.
Цена ремонта — 100руб, стоимость набора предохранителей от 5А до 30А

Надеюсь кому-то помимо меня информация будет полезна.

P.S. После всего проделанного сижу и думаю. а ведь все так легко и просто, даже очевидно. но в момент поисков — почему-то сразу так не показалось
P.P.S. Фото так же не мои, но наглядности ради тоже честно стырены из просторов интернета.

Всем успехов и ровной работы двигателя и электроники

Тем временем продолжаю ждать новое литье и резину, впереди много интересного.

Предохранители и реле в салоне

Во внутреннем пространстве производитель расположил 2 основных монтажных блока вставок. Первый (основной) находится слева за специальной облицовочной крышкой. Здесь располагаются наиболее востребованные предохранители бортовых электроцепей. Вторая часть (вспомогательная) монтируется опционально и представляет монтажную панель дополнительных вставок, имеющихся преимущественно на самых полных комплектациях машины.

Левый блок (главный)

Устанавливаются предохранители, ответственные за малонагруженные цепи. Плавкие вставки монтируются номиналом не выше 20А.

№	Расшифровка
1	Привод стеклоомывателя.
2	Подача питания на пиропатроны подушек безопасности.
3	Предохранители комбинации приборов. Если после запуска щиток не отвечает — проверьте именно эту вставку.
4	Система зажигания и подача напряжения на блок комфорта. Запитывается дополнительное оборудование и вторичные системы.
5	Преобразователь DC_DC.
6	Питание силовых реле подогревателя сидений.
7	Реле перезапуска силовой установки и питание вентилятора кондиционера.
8	Задняя левая часть габаритов, стоп сигнал, подсветка номера, бардачка, корректор фар, магнитола и навигационная система.
9	Запасной предохранитель, в большинстве комплектаций не используется.
10/11	Подогрев заднего стекла.
12	Подогреватели зеркал заднего вида.
13	Питание головного блока системы АБС.
14	Выключатель стопов, педали тормоза, модуль управления зеркалами и кондиционером. При его отсутствии отвечает за модуль отопителя.
15	Предохранитель прикуривателя, лампы подсветки салона.
16	Свободен.
17	Привод отопителя, предохранитель кондиционера.
18	Свободен.
19	Акустическая система и камера кругового обзора автомобиля.
20	Питание модуля кузовной электроники и вспомогательного оборудования.
21	Освещение и некоторые части блоков приборной доски.
22	Головное реле иллюминации внутреннего пространства салона.
23	Резерв.
24	Выключатель стопов – контактный размыкатель. Также отвечает за модуль кузовной электроники.
25	Блок активации системы полного привода, если такой установлен. Усилитель антенны штатной противоугонки.
26	Подача напряжения на выключатель блокировки сцепления для АКПП.
27	Модуль ВСМ и многофункциональный переключатель.
28	Электрический ручник, питание CAN шины, частично подсветка приборки и кнопок, блок комфорта.
29	Модуль ВСМ для комплектации Евро-3
30	Предохранитель головного блока центрального замка.
31	Дворники, либо приводы ЦЗ.
32	В зависимости от комплектации: предохранитель розетки задней части и прикуривателя.
33	Питание аварийки и поворотников. Если одна сторона не работает, нужно смотреть реле.

На задней части блока присутствует 4 выключателя. Для доступа к ним, панель снимается при помощи крестовой отвертки или разжатия клипс (зависит от сборки). Здесь расположение элементов такое.

1. Модуль системы зажигания.
2. Привод включения головного вентилятора охлаждения мотора.
3. Устанавливается опционально, отвечает за задние противотуманки.
4. Вспомогательный элемент электроцепи. Часто сюда подключается маломощное бортовое оборудование.

Правый блок (вспомогательный)

Здесь нумерация элементов начинается не с начала. Данный блок монтируется только на версиях с максимальной комплектацией или в сборках под заказ.

№	Расшифровка
71	Предохранитель подает напряжение на элементы ЭУР, отвечает за работу ДПРК.
72	Вспомогательная часть подсветки и приборов на торпедо.
73/80	Дублирующий предохранитель для питания динамиков акустической системы, навигационного прибора и внешних камер.
74	Модуль управления автоматической коробкой передач.
75	Резерв.
76	Предохранитель питания клавиш кондиционера и электромуфты компрессора.
77	Датчики АБС.
78	Запасной
79	Питание реле системы смазки картера.
81	Модуль управления АКПП.
R1	Вспомогательное реле.
R2	Питание зажигания, конкретно работа стартера.

Назначение предохранителей и реле Nissan Primera P(выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля:	Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля:
1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели	1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…

3. …и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом…

6. …и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…

10. … и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…

13. …и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…

15. …потяните реле вверх, покачивая его из стороны в сторону…

16. …и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…

19. …и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…

22. …и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Предохранители и реле Ниссан Кашкай 1 (J10)

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

На автомобиле предохранители и реле установлены в заднем (рис. 10.1) и переднем (рис. 10.2) монтажных блоках, расположенных в моторном отсеке.

Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке

Назначение предохранителей и реле заднего монтажного блока моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока моторного отсека — в табл. 10.2.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В ЗАДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.1)
Номер предохранителя / реле	Сила тока,А	Цвет предохранителя	Защищаемая цепь
Предохранители
F1	15	Синий	Обогреватель стекла двери задка, обогреватель зеркал заднего вида
F2	15	Синий	То же
F3	15	Синий	Противотуманные фары
F4	30	Зеленый	Очиститель ветрового стекла
F5	15	Синий	Лампа ближнего света правой фары
F6	15	Синий	Лампа ближнего света левой фары
F7	10	Красный	Лампа дальнего света правой фары
F8	10	Красный	Лампа дальнего света левой фары
F9	10	Красный	Лампы габаритных огней
F10	—	—	Резерв
F11	15	Синий	Управление трансмиссией
F12	20	Желтый	Блок управления двигателем
F13	10	Красный	Компрессор кондиционера
F14	10	Красный	Лампы света заднего хода
F15	10	Красный	Коробка передач
F16	10	Красный	Система управления двигателем
F17	15	Синий	Топливный насос
F18	10	Красный	Система питания (топливные форсунки)
F19	10	Красный	Гидроэлектронный блок ABS
F20	—	—	Резерв
Реле
R6	—	—	Реле системы зажигания
R8	—	—	Реле обогреватель стекла двери задка
R16	—	—	Реле малых оборотов вентилятора системы охлаждения двигателя I
R17	—	—	Реле высоких оборотов вентилятора системы охлаждения двигателя II

Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В ПЕРЕДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.2)
Номер предохранителя / плавкой вставки / реле	Сила тока, А	Цвет	Защищаемая цепь
Предохранители / плавкие вставки
F1	20	Желтый	Турбина охладителя воздуха (турбодизель)
F2	10	Красный	Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F3	10	Красный	Генератор
F4	10	Красный	Звуковой сигнал
FL5	60/30/30	Желтый	Электроусилитель рулевого управления, насос омывателя фар, система ABS
F6	40	Зеленый	Система ABS, система курсовой устойчивости
F7	30	Зеленый	Электрообогреватель салона (для автомобиля с дизельным двигателем)
F8	30	Зеленый	То же
F9	30	Зеленый	>>
F10	—	—	Резерв
FL11	50/30/40	Синий	Вентилятор системы охлаждения двигателя, зажигание
F12	40	Зеленый	Блок управления электрооборудованием салона
Реле
R3	—	— Звуковой сигнал
R4	—	—	Вентилятор системы охлаждения двигателя
R5	—	—	Насос омывателя фар

Назначение предохранителей и реле в монтажном блоке, расположенного в салоне автомобиля, приведены в табл. 10.3.

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А — пинцет

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ (Таблица 10.3)
Номер	Сила тока, А	Цвет	Защищаемая цепь
Предохранители
F1	10	Красный	Аудиосистема, электропривод наружных зеркал
F2	15	Синий	Передняя розетка
F3	—	Резерв
F4	10	Красный	Кондиционер, электрообогреватель салона
F5	15	Синий	Электромотор отопителя
F6	15	Синий	То же
F7	10	Красный	Дополнительное оборудование
F8	15	Синий	Датчики вариатора (механическая КП)
F9	15	Синий	Аудиосистема
F10	10	Красный	Лампы стоп-сигналов
F11	—	—	Резерв
F12	10	Красный	Блок управления электрооборудованием салона
F13	10	Красный	Электрооборудование
F14	15	Синий	Розетка задняя (если установлена)
F15	10	Красный	Обогрев зеркал
F16	10	Красный	Блок управления электрооборудованием салона
F17	15	Синий	Электрооборудование
F18	20	Желтый	Моторедуктор стеклоочистителя ветрового окна
F19	10	Красный	Подушки безопасности системы SRC
F20	10	Красный	Обогрев сидений
Реле
R1	—	—	Дополнительное оборудование салона

Материалы по теме
