Предохранители на пежо 307: где находятся, замена

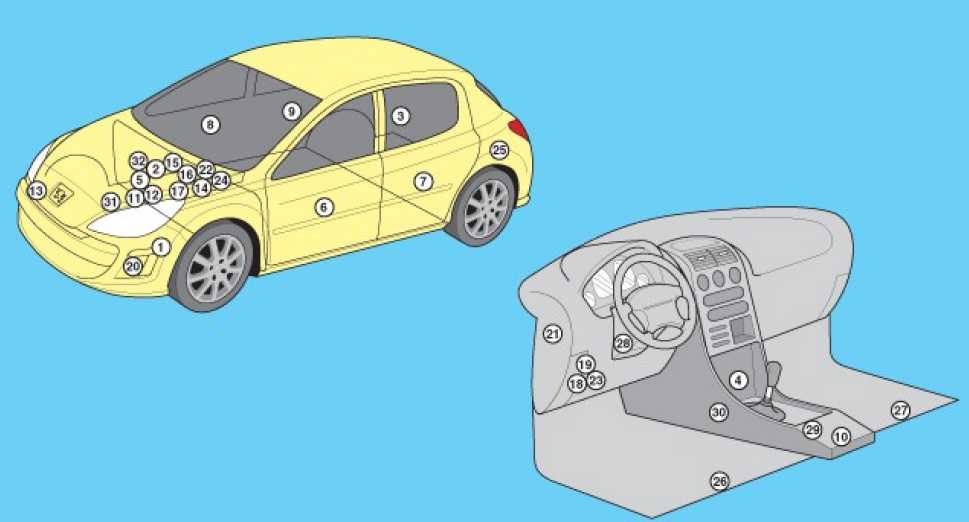

Расположение блоков управления

1 Электронный блок управления ABS2 Аккумуляторная батарея3 Реле привода вещевого ящика с блокировкой системой центрального замка4 Блок управления складыванием крыши – за правой задней отделочной панелью5 Диагностический разъем (DLC)

6 Реле системы освещения в дневное время7 Блок управления электрооборудованием двери водителя8 Блок управления электрооборудованием левой задней двери9 Блок управления электрооборудованием двери пассажира10 Блок управления электрооборудованием правой задней двери11 Блок управления ESP (система поддержания курсовой устойчивости)12 Реле системы управления двигателем13 Электронный блок управления двигателем (ECM)14 Блок управления электродвигателем вентилятора системы охлаждения15 Блок предохранителей/реле, моторный отсек 116 Блок предохранителей/реле, моторный отсек 217 Блок предохранителей/реле, моторный отсек 318 Блок предохранителей/реле, моторный отсек 419 Блок предохранителей/реле, приборная панель 120 Блок предохранителей/реле, приборная панель 221 Звуковой сигнал22 Блок управления системой слежения за разметкой23 Многофункциональный блок управления 1- в блоке предохранителей/реле под приборной панелью 124 Многофункциональный блок управления 2- встроен в блок предохранителей/реле в моторном отсеке 125 Многофункциональный блок управления 3- в блоке предохранителей/реле под приборной панелью 126 Блок управления системой парковки — за левой задней отделочной панелью27 Блок управления подогревом сиденья водителя28 Блок управления подогревом сиденья пассажира29 Блок управления электрооборудованием рулевой колонки30 Электронный блок управления SRS31 Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM

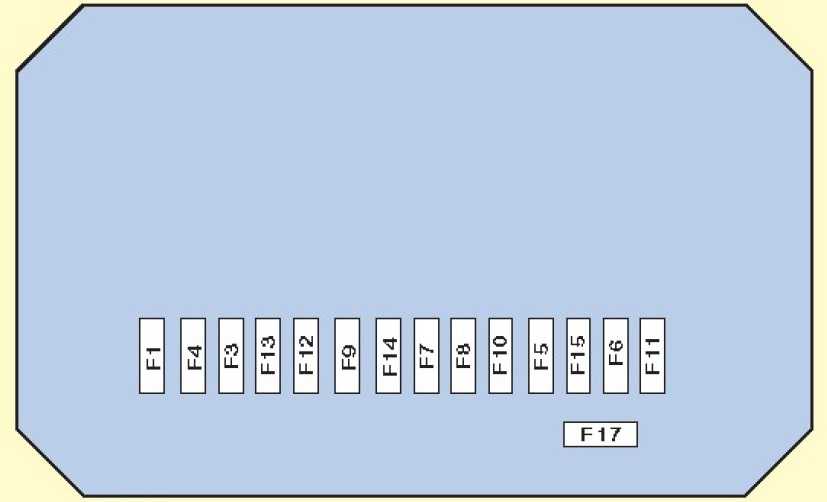

Предохранители под приборной панелью 1

F1 (20A) Управление двигателемF2 (15A) Звуковой сигналF3 (10A)F4 (20A) Омыватели фарF5 (15A) Управление двигателемF6 (10A) Система ABS/ESPF7 (10A)F8 (20A) СтартерF9 (10A)F10 (30A) Управление двигателемF11 (40A) Электродвигатель вентилятора кондиционера/отопителяF12 (30A) Очиститель лобового стеклаF13 (40A)F14 —F15 (10A) Дальний свет правой фарыF16 (10A) Дальний свет левой фарыF17 (15A) Ближний свет левой фарыF18 (15A) Ближний свет правой фарыF19 (15A) Управление двигателемF20 (10A) Управление двигателемF21 (5A) Управление двигателем

Предохранители под приборной панелью 2

F36 (30A) Подогреватель передних сиденийF37 (10A)F38 (30A) Электропривод сиденияF39 (5A) Разъем электрооборудования прицепаF40 (30A) Аудиосистема

Блок предохранителей в моторном отсеке 1

F1 (20A) Управление двигателемF2 (15A) Звуковой сигналF3 (10A)F4 (20A) Омыватели фарF5 (15A) Управление двигателемF6 (10A) Система ABS/ESPF7 (10A)F8 (20A) СтартерF9 (10A)F10 (30A) Управление двигателемF11 (40A) Электродвигатель вентилятора кондиционера/отопителяF12 (30A) Очиститель лобового стеклаF13 (40A)F14 —F15 (10A) Дальний свет правой фарыF16 (10A) Дальний свет левой фарыF17 (15A) Ближний свет левой фарыF18 (15A) Ближний свет правой фарыF19 (15A) Управление двигателемF20 (10A) Управление двигателемF21 (5A) Управление двигателем


Блок предохранителей в моторном отсеке 2

F1 (15A) Электронный блок управления трансмиссией (TCM)F2 (15A)F3 (5A) Выключатель стоп-сигналов (датчик положения педали тормоза)F4 —F5 (80A) Усилитель рулевого управленияF6 (70A) Свечи накаливанияF7 (100A) Дополнительный отопительF8 (50A)F9 (30A) Электронный блок управления трансмиссией (TCM)F10 (30A) Управление двигателем


Блок предохранителей в моторном отсеке 3

F1 (50A) Блок управления складыванием крышиF2 (50A)F3 (50A) Электродвигатель вентилятора системы охлажденияF4 (80A)F5 (50A)F6 (50A) Система ABS/ESPF7 (50A) Система ABS/ESPF8 –

Блок предохранителей в моторном отсеке 4

Источник статьи: http://servcar.ru/rukovodstva/europa/peugeot/pezho-308-2009-2014-predokhraniteli-i-rele

Блок в багажном отделении

Расположен за левой обшивкой салона.

Вариант 1

Схема

Обозначение

1 25/30А Электропривод управления передними стеклоподъемниками
2 Не используется
3 7,5А Комбинация приборов
4 5А Обогрев/ кондиционер/ климат-контроль (HVAC)
5 7,5А Подушки безопасности
6 Не используется
7 Не используется
8 Не используется
9 Не используется
10 Не используется
11 25А Обогрев заднего стекла (стекла окна двери задка)
12 15А Стеклоочиститель окна двери задка
13 5А Система помощи при парковке
14 7,5А Система кондиционирования воздуха
15 Не используется
16 5А Система опознавания занятости сиденья/ система Open-Start
17 5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18 5А Приборы /переключатели
19 Не используется
20 10А Система динамического управления амортизаторами (CDC)
21 7,5А Обогрев наружных зеркал заднего вида
22 25А Верхний люк
23 25/30А Электро стеклоподъемники задних дверей
24 7,5А Диагностический разъем
25 Не используется
26 7,5А Электропривод складывания наружных зеркал
27 5А Ультразвуковой датчик, система противоугонной сигнализации
28 Не используется
29 15А Прикуриватель, передняя розетка
30 10А Задняя розетка для подключения дополнительных электроприборов
31 Не используется
32 Система Open & Start
33 Не используется
34 25А Верхний люк
35 10А Задняя розетка для подключения дополнительных электроприборов
36 20А Розетка тягово — сцепного устройства
37 5А Освещение салона
38 30А Центральный замок, вывод «30»
39 15А Обогрев левого переднего сиденья
40 15А Обогрев правого переднего сиденья
41 Не используется
42 Не используется
43 Не используется
44 Не используется
  • K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
  • K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
  • K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

Вариант 2

Схема

Расшифровка схемы

F50 10А Кондиционер AC (на реле K5)
F51 15А Противотуманные фары (передние) (на реле K39)
F52 15А Дополнительное гнездо (задний прикуриватель) ACS
F53 7.5A Обогрев зеркал
F54 30А Стеклоподъемники передние FHF
F55 30А Стеклоподъемники задние FHR
F56 7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5 Реле — компрессор, кондиционер (FE33, F50)
K24D Реле мертвой блокировки (F56)
K39 Реле — противотуманная фара, передняя (F51)
K56 Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71 Реле – фонарь заднего хода (F56, FE33)

Блок предохранителей и реле в моторном отсеке Шкода Октавия Тур А4

Плавкие перемычки и предохранители в монтажном блоке, расположенном в моторном отсеке Skoda Oktavia A4, Oktavia Tour находятся на АКБ под крышкой.

Схема блока предохранителей под капотом Шкода Октавия Тур

Описание плавких перемычек и предохранителей

Номер пре­дохранителя Сила тока,А Цвет предохранителя Защищаемая цепь
1 110/150 Генератор
2 110 Блок управления освещением салона
3 40/50 Электродвигатель системы охлаждения двигателя
4 50 Электронный блок управления
5 50 Свечи накаливания дизельных двигателей
6 30 Зеленый Электродвигатель системы охлаждения двигателя
7 30 Зеленый Блок управления ABS
8 30 Зеленый Блок управления ABS

Не нашли нужную информацию по электрооборудованию? Тогда скачайте электрические схемы Шкода Октавия Тур А4 — здесь.

Распиновка салонного модуля предохранителей

Электроприбор или электроцепь Номинал А Цветовая маркировка
Лампочки задних противотуманок 10 А Красный 1
Моторчик очистителя заднего стекла 15 A Синий 2
Сервомотор стеклоподъемников передних, привод люка 15 A Синий 4
Лампочка стоп-сигнала левого фонаря, прицепа 15 A Синий 5
Освещение салона: 20 A Желтый 7
Подсветка дверей; 20 A Желтый 7
Передняя подсветка салона; 20 A Желтый 7
Задняя подсветка салона; 20 A Желтый 7
Лампочка подсветки бардачка. 20 A Желтый 7
Розетка прикуривателя 20 A Желтый 7
Кнопка управления люком, Кнопки электростеклоподъемников импульсного типа. 30 A Светло-зеленый 9
Разъем для диагностики OBD2, +12В розетка для задних пассажиров 15 A Синий 10
Блок управления АКПП, питание автомагнитолы, +12В питание дисплея многофункционального и переключателей под рулевой колонкой 15 A Синий 11
Комплексный предохранитель для: 10 А Красный 12
Правые лампочки габаритных огней передних и задних; 10 А Красный 12
Подсветка автомобильного номера прицепа; 10 А Красный 12
Управление дистанционным открытием дверей и снятием/постановкой на охрану; 10 А Красный 12
Лампочки аварийки; 10 А Красный 12
Освещение пепельницы; 10 А Красный 12
Подсветка управления кондиционером; 10 А Красный 12
Датчик положения рычага АКПП; 10 А Красный 12
Подогрев передних кресел; 10 А Красный 12
Блок управления регулировки фар по высоте. 10 А Красный 12
Супер блокировка замков дверей, привод блокировки 30 A Светло-зеленый 14
Сервопривод стеклоподъемного механизма задних дверей 30 A Светло-зеленый 15
Цепь коммутации блоков управления мотором, штатная сигнализация, система AirBag, датчик сажеуловителя, подрулевые кнопки 10 А Оранжевый 16
Лампочки стоп-сигнала правого фонаря и дополнительного фонаря 10 А Красный 17
2 датчик системы торможения, подрулевые кнопки, разъем для диагностики OBDII, датчик выжатой педали сцепления, контроль уровня ОЖ, прерыватель стоп-сигнала 10 А Красный 18
Шунт системы энергосбережения PARC 30 A Светло-зеленый 19
Левые лампочки габаритных огней передних и задних, 10 А Красный 22
подсветка номера прицепа и автомобиля 10 А Красный 22
Колокол сирены штатной сигнализации, объемный датчик в салоне 15 A Синий 23
Панель приборов, центральный дисплей, климат-контроль, магнитола 15 A Синий 24
Обогрев стекла заднего обзора 30 A Светло-зеленый 26

Схема блока предохранителей ГАЗель Next

Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.

Блок в салоне.

Предохранители Мощность, А Что защищает
Предохранители левого ряда
F1 7,5 Дневные ходовые огни
F2 5 Задние противотуманки
F3 7,5 10 Указатели поворота
F4 7,5 Комбинация приборов, датчик скорости, пульт отопителя
F5 5 Система управления двигателем (дизель)
F5 15 Система управления двигателем (бензиновый мотор)
F6 5 АБС
F7 20 Прикуриватель, розетка (авто с платформой, автобус)
F7 20 Прикуриватель, розетка второго ряда сидений (авто с цельнометаллическим кузовом)
F8 15 Аварийка (автомобиль с платформой, автобус)
F8 15 Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)
F9 15 Модуль управления светотехникой, подсветка
F10 10 Внутреннее освещение
F11 15 Центральный замок, магнитола (автомобиль с платформой)
F11 15 Магнитола, громкоговорящее устройство
F11 10 Аварийка (автомобиль с цельнометаллическим кузовом)
F12 5 Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф
Предохранители правого ряда
F1 20 Стеклоочиститель, стеклоомыватель
F2 10 Модуль управления светотехникой
F3 5 Электропривод зеркал
F4 25 Стеклоподъемники
F5 10 Обогрев зеркал
F6 10 Обогрев сиденья водителя
F7 15 Дополнительный отопитель
F8 Резерв
F9 10 Блокируемый дифференциал
F10 15 Розетка второго ряда сидений (авто платформой и дизельным двигателем)
F10 20 Розетка второго ряда сидений, звуковые сигналы (авто с платформой и бензиновым двигателем)
F10 20 Звуковые сигналы (авто с цельнометаллическим кузовом)
F10 10 Электропривод двери, плафон освещения двери (автобус)
F11 Резерв
F12 10 Розетка, магнитола (авто с цельнометаллическим кузовом)
F12 Резерв (авто с платформой)
К1 Реле стеклоочистителя
К2 Реле отопителя
К3 Реле разгрузки замка
К4 Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус)
К5 Реле догревателя (автомобиль с дизельным двигателем)
К6 Реле блокировки дифференциала
К7 Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем)
К8 Реле разгрузки замка (автомобиль с цельнометаллическим кузовом)

Блок под капотом.

Предохранители Мощность, А Что защищает
F1 15 Реле противотуманок
F2 10 Сигналы торможения
F3 Резерв
F3 20 Реле звуковых сигналов (автобус)
F4 25 Реле подогревателя топлива (дизель)
F4 20 Главное реле (авто с бензиновым мотором)
F5 25 Догреватель охлаждающей жидкости (дизель)
F5 5 Блок управления двигателем (бензин)
F6 Резерв (дизель)
F6 15 Топливный насос (бензин)
F6 25 Выключатель стартера и приборов (автобус)
F7 25 АБС
F8 25 Вентилятор кондиционера
F8 20 Независимый отопитель (автобус)
F9 10 Левый ближний свет
F10 10 Правый ближний свет
F11 10 Левый дальний свет
F12 10 Правый дальний свет
F13 10 Левые габариты
F14 10 Правые габариты
F15 10 Задний ход
F16 10 Компрессор кондиционера
F17 40 Отопитель
F18 40 АБС
F19 40 Выключатель приборов и стартера (зажигания)
К1 Реле компрессора кондиционера
К2 Реле блокировки стартера (дизель) Реле муфты вентилятора (бензин)
К3 Реле топливного насоса (бензин)
К4 Реле ПТФ
К5 Дальний
К6 Ближний
К7 Реле вентилятора кондиционера
К8 Реле укладки щеток стеклоочистителя
К9 Реле подогревателя топлива (автомобиль с дизельным двигателем)

Бензиновый мотор.

Предохранители Мощность, А Что защищает
1 90 Общая плюсовая цепь автомобиля
2 60 Резерв
Предохранители Мощность, А Что защищает
1 125 Предпусковой подогреватель воздуха
2 90 Общая плюсовая цепь автомобиля
3 40 Резерв
4 30 Система управления двигателем

Реле и предохранитель бензонасоса

Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.

Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.

Предохранитель прикуривателя

У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2021 и модернизаций 2021, 2021 и 2021 годов.

Sagem S2000. Идентификация

ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:

  • Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
  • Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
  • Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
  • Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
  • Peugeot 106 1996-2004 с двигателем KFW TU3JP
  • Peugeot 206 2001-. с двигателем KFW TU3JP
  • Peugeot 306 1998-2003 с двигателем KFW TU3JP
  • Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
  • Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
  • Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP

Внешние признаки Sagem S2000

Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P)

Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).

Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1 Реле противотуманных фар
R2 Реле насоса воздуха (AIR)
R3 Реле управления двигателем
R4 Реле звукового сигнала
F1 (70A) Многофункциональный модуль управления
F2 (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3 (70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4
F5 (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6 (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7 (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8 (70A) Блок предохранителей
F9 (50A) Многофункциональный модуль управления
F10 (40A) Переключатель света
F11 (60A) Блок предохранителей
F12 (50A) переключатель зажигания
F13 (40A) переключатель зажигания
F14 (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16 (30A) Антиблокировочная система (ABS)
F17 (30A) Антиблокировочная система (ABS)
F18 (20A) Омыватели фар — некоторые модели
F19
F20 (15A) Топливный подогреватель-HDi некоторые модели
F21 (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22 (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23 (5A) Антиблокировочная система (ABS)
F24 (5A) Управление двигателем, реле таймера свечи накаливания
F25 (10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26 (10A / 30A) Управление двигателем, топливный насос
F27 (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28 (5A) Нагреватель корпуса дроссельной заслонки
F29 (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30 (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31 (10A) Передняя противотуманная фара слева
F32 (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33 (10A) Автоматическая коробка передач (AT)
F34 (5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2 15А Электромагнитный клапан абсорбера, топливный насос
3 10А Компьютер АБС
4 10А Компьютер автоматической коробки передач, компьютер двигателя
5 Не используется
7 20А Насос омывателя фар
8 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9 15АЛевая фара ближнего света
10 15А Правая фара ближнего света
11 10А Левая фара дальнего света
12 15А Правая фара дальнего света
13 15А Звуковые сигналы
14 10А Насосы омывателей ветрового и заднего стекол
15 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16 30А Реле компрессора
17 30А Максимальная и малая скорости работы стеклоочистителя
18 40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

  • (20A) Реле вентилятора системы охлаждения
  • (70A) Модуль управления ABS
  • (30A) Модуль управления ABS
  • (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
  • (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
  • (30A) Насос гидроусилителя рулевого управления
  • (30A) Включатель зажигания
  • (30A) Выходной усилитель аудиоустройства

Sagem S2000. Идентификация

ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:

  • Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
  • Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
  • Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
  • Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
  • Peugeot 106 1996-2004 с двигателем KFW TU3JP
  • Peugeot 206 2001-. с двигателем KFW TU3JP
  • Peugeot 306 1998-2003 с двигателем KFW TU3JP
  • Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
  • Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
  • Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP

Внешние признаки Sagem S2000

Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P). Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24

Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком)

Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).

Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как снять резистор мотора отопителя салона на Peugeot 206

1. Снимаем пластиковый кожух над бортовым компьютером. Держится он на защёлках, их места обозначены красным маркером.

2. Откручиваем дисплей бортового компьютера, который держится на двух саморезах.

3. И вот мы уже видим резистор и его разъём. И если рука у вас не как у младенца, а пальцы не как плоскогубцы, то достать его не получится.

4. Продолжаем разбирать салон автомобиля. Откручиваем вещевой ящик (бардачёк), крепится шестью саморезами.

5. Просовываем голову в образовавшееся пространство и видим мотор печки. Для того чтобы его снять, нужно открутить один саморез, обозначен красным маркером и повернуть корпус мотора, против часовой стрелки.

6. Итак, мотор печки салона автомобиля снят.

7. Теперь снова просовываем голову в тоже пространство, но теперь видим не мотор, а резистор.

8. Поворачиваем корпус резистора, для того чтобы вынуть его из посадочного места и отщёлкиваем разъём.

9. Резистор мотора отопителя салона снят.

Обозначение предохранителей и реле на Datsun on-Do и mi-Do

Блок предохранителей – этот элемент в компоновке авто значит очень многое. Электрика моделей Датсун, как и любого бюджетного авто, не слишком сложна. Однако и с ней могут возникнуть неполадки. А предохранители вполне могут стать источником проблем. Следовательно, владельцу рекомендуется хотя бы в целом иметь представление о них.

Блок предохранителей со снятой крышкой.

Где на Датсун расположен блок предохранителей и реле?

Добраться до блока предохранителей можно непосредственно в салоне авто. Для этого требуется снять крышку – сначала необходимо потянуть за нижний, левый край крышки и освободить ее угол (левый). Далее усилие прилагается к центральной, правой и верхней частям, причем последовательно.

Порядок демонтажа крышки блока предохранителей, расположенного в салоне

Расположение предохранителей в моторном отсеке Датсун

Схема предохранителей на Датсун

Иногда предохранители требуется менять. Делать это несложно. Главное – точно учитывать тип детали, а также использовать исключительно те, что предназначены именно для Вашего ми-До и соответствуют указанному номиналу, который можно проверить на нем, тогда как номер – на корпусе самого блока. Иначе не исключено и возгорание авто. Провести замену несложно, если ориентироваться на представленную таблицу:

№ предохранителя Номинал (А) Наименование защищаемой цепи
F1 15A Катушки зажигания
Форсунки
Цепь системы управления двигателем
Реле вентилятора охлаждения двигателя х 3 шт.
F2 25A Цепь питания блока управления системами кузова
Блок водительской двери
F3 15A Цепь питания блока управления автоматической коробкой передач
Привод блока автоматической коробки передач
F4 15A Цепь питания блока управления подушками безопасности
F5 7,5A Приборная панель
Цепь системы управления двигателем (Cl. 15)
Электромеханический рулевой усилитель
Датчик тормозной системы
Датчик скорости
Селектор АКП
Переключатель очистителя ветрового стекла
Реле обогревателя заднего стекла
Реле обогревателя ветрового стекла х 2 шт.
Обогрев сидений
Разрядное реле
Центральный блок управления системами кузова
F6 7,5A Реле фонарей заднего хода
Цепь питания блока управления автоматической коробкой передач
F7 7,5A Клапан адсорбера
ДМРВ
Датчик фазы
Кислородный датчик х 2 шт.
F8 25A Обогреватель заднего стекла
Обогреватель наружных зеркал
F9 5A Правый задний габаритный огонь
F10 5A Левый задний габаритный огонь, подсветка номерного знака
Подсветка кнопок
F11 5A Задний противотуманный фонарь
F12 10A Правая фара ближнего света
Электрический корректор правой фары
F13 10A Левая фара ближнего света
Электрический корректор левой фары
F14 10A Правая фара дальнего света
F15 10A Левая фара дальнего света
F16 10A Правая противотуманная фара
F17 10A Левая противотуманная фара
F18 20A Подогрев передних сидений
Прикуриватель
F19 7,5A Блок управления ABS/ESC
F20 15A Звуковой сигнал
F21 10A Топливный насос
F22 15A Омыватель ветрового стекла
Омыватель заднего стекла
Стеклоочиститель заднего стекла
F23 5A Цепь питания приборной панели
Диагностический разъем
F24 7,5A Компрессор кондиционера
Блок управления автоматической системой климат-контроля
F25 7,5A Датчик педали тормоза
F26 25A Электронные клапаны ABS/ESC
F31 30 A Центральный блок управления системами кузова
Сигнализация дальним светом фар
Мотор-редуктор стеклоочистителя
F32 30 A Электровентилятор отопителя
Блок управления автоматической системой климат-контроля
FF1 50 A Подогрев ветрового стекла
FF2 60 A Предохранитель между генератором и аккумуляторной батареей
FF3 60 A Предохранитель между генератором и аккумуляторной батареей
FF4 40 A Электровентиляторы отопителя х 2 шт.
FF5 50 A Электромеханический рулевой усилитель
FF6 40 A Электропривод обратного насоса ABS

Если же предохранители у Датсун перегорают слишком часто, то это повод для немедленного обращения на сервис.Сборка аналогична демонтажу крышки, только ставить ее необходимо с правого угла, затем переходить к нижним фиксаторам и лишь потом — верхним.

А вот более наглядно об этой процедуре можно посмотреть в данном видеосюжете:

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»).

При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ).

Электропитание потребителей осуществляется от:

  • аккумуляторной батареи — когда двигатель не работает;
  • генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

  1. В салоне автомобиля — внутри приборной панели.
  2. В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Это интересно: Как поменять фары Шевроле-Круз

Блок предохранителей моторного отсека

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:

Блок предохранителей в салоне автомобиля

Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.

Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:

Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

Расположение и нумерация плавких вставок приведена на фото:

Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки

Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
