Предохранители и реле peugeot 4007 (gp), 2007 — 2014

Не работает омыватель — проверь предохранитель

Неисправности насоса омывателя могут носить как механический, так и электрический характер. К последним относятся отсутствие контакта на клеммах электродвигателя насоса и перегоревший предохранитель. Кстати, предохранитель может сгореть в том случае, когда вращение крыльчатки насоса заблокировано замёрзшей жидкостью. Предохранитель находится под капотом в блоке реле и предохранителей.

Расположение предохранителя омывателя.

На схемах (для Пежо 308 выпуска после 2008 года ) он обозначен F3 номиналом 10А . Крайне не рекомендуется устанавливать предохранитель большего номинала. Если он часто перегорает, проблема в электродвигателе или электрической цепи.

Таблица с указанием номинала и цепи, которую защищает предохранитель.

Кстати, можно не спешить покупать новый предохранитель — в салоне есть комплект запасных, на передней панели под крышкой с водительской стороны в районе гидрокорректора фар.

Диагностика и замена предохранителей

При обнаружения вышедшего из строя предохранителя (сгоревшая плавкая перемычка) выключают зажигание, отсоединяют клеммы на аккумуляторной батареи и меняют вставку на новую, обращая внимание на значение номинального тока. При замене используют специальный пинцет, который имеется на монтажных блоках

Не допускается вставка временных перемычек – это приводит к короткому замыканию и поломке электрооборудования, а в цепях с высоким напряжением – к повреждению изоляции проводки и возгоранию.

При установке нового дополнительного оборудования и вмешательство в основной контур электроцепи автомобиля необходимо учитывать совместимость значений напряжения, ёмкости и номинальной силы тока потребителей, в противном случае реле и предохранители будут быстро перегорать, а штатное электрооборудование выходить из строя вплоть до отказа запуска двигателя.

Предохранители Peugeot 307 (с 01.06.2005 — 31.12.2008)

Блоки электрических предохранителей находятся в нижней части панели управления (со стороны водителя) и в моторном отсеке (слева).

Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей.

Всегда заменяйте сгоревший электрический предохранитель предохранителем того же номинала (такого же цвета). Для демонтажа предохранителей используйте специальный пинцет, расположенный с внутренней стороны крышки блока предохранителей панели приборов; там же находятся и запасные предохранители.

Блок электрических предохранителей в приборной панели

Поверните винт на четверть оборота с помощью монеты (1) и откройте крышку, потянув за ее верхнюю правую часть (2).

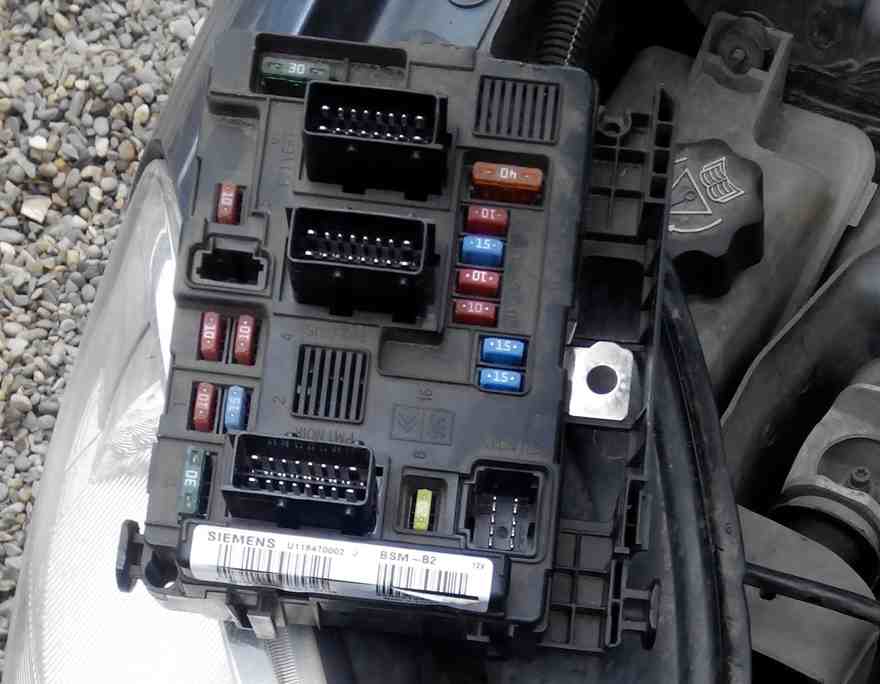

Электрические предохранители в моторном отсеке

Для доступа к предохранителям (блок предохранителей расположен около аккумуляторной батареи) открепите крышку.

После завершения работы тщательно закройте крышку блока предохранителей, чтобы обеспечить его герметичность.

* Только в блоке предохранителей-1.

** Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все работы с ними должны производиться квалифицированными специалистами сервисной сети ПЕЖО.

Система электрооборудования Вашего автомобиля рассчитана на работу как со стандартным электрооборудованием, так и с дополнительными устройствами.

Прежде чем устанавливать на свой автомобиль дополнительные электроприборы или электронные устройства, проконсультируйтесь на сервисной станции ПЕЖО.

Компания «Автомобили ПЕЖО» не несет никакой ответственности за неисправности Вашего автомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованию компанией «Автомобили ПЕЖО», либо установленного с нарушением инструкций ПЕЖО. В особенности это относится к включенному дополнительному электрооборудованию, потребляющему в сумме ток более 10 мА.

Описание для 1-ого поколения

Блок с предохранителями под капотом

Расположение блока

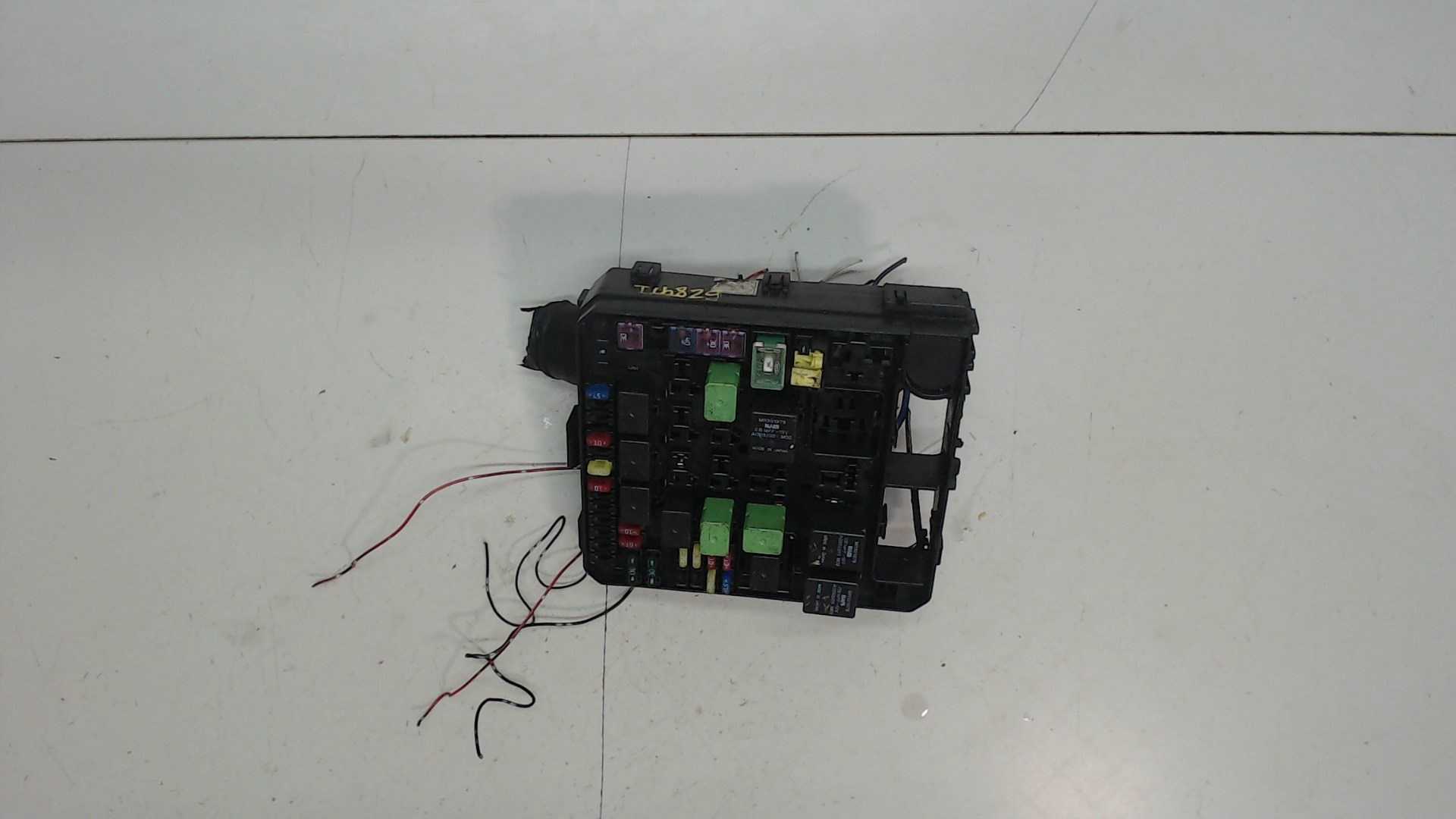

Реальное фото блока

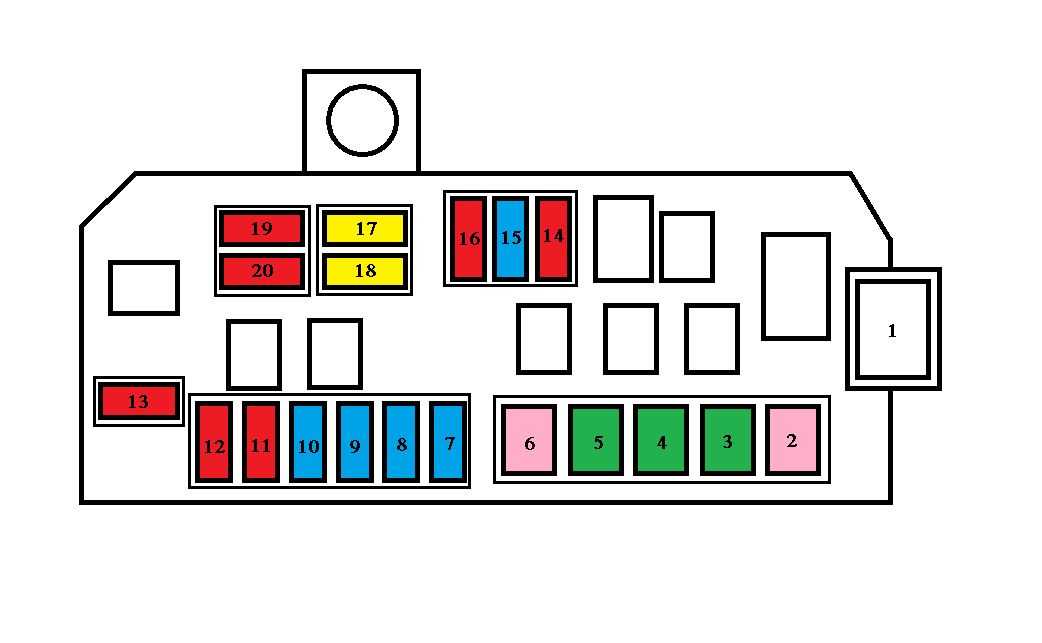

Общая схема

Таблица с описанием

Цепь защиты
1 10 A Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления
2 15 A Бензонасос
3 10 A Электронный блок управления (ЭБУ) системы ABS
4 10 A ЭБУ двигателя
5 10 A Резервный
6 15 A Передние противотуманные фары
7 20 A Фараомыватель
8 20 A ЭБУ двигателя, реле электровентилятора
9 15 A Левая лампа ближнего света
10 15 A Правая лампа ближнего света
11 10 A Левая лампа дальнего света
12 10 A Правая лампа дальнего света
13 15 A Звуковой сигнал
14 10 A Стеклоомыватель ветрового стекла
15 30 A Датчики двигателя
16 30 A Воздушный насос
17 30 A Стеклоочиститель ветрового стекла
18 40 A Электро вентилятор системы климат-контроля

Блок с предохранителями в салоне партнер

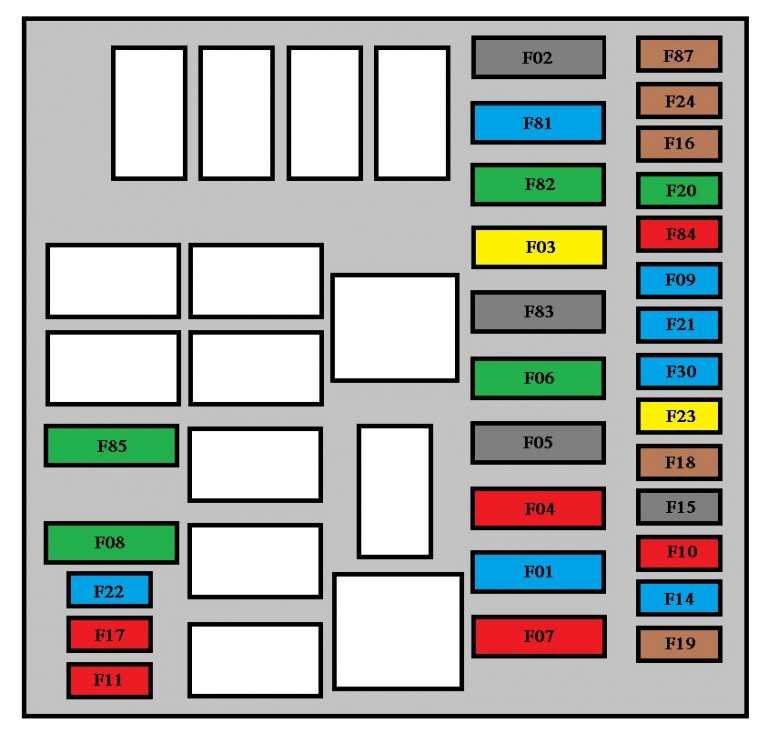

Схема

Таблица с расшифровкой

Цепь защиты
F1 15А Стекло очиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop)
F4 20А Автомагнитола комбинация приборов, дисплей, СОМ2000
F5 15А Сирена охранной сигнализации
F6 10А Диагностический разъем Citroen Berlingo
F7 15А Охранная сигнализация
F9 30А Система подогрева сидений, электровентилятор Modutop
F10 40А Электро обогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом
F11 15А Стекло очиститель заднего стекла
F12 30А Люк с электроприводом, электро — стеклоподъемники Citroen Berlingo
F14 10А Сеть VAN COM2000
F15 15А Сеть VAN комбинации приборов, автомагнитола, дисплей
F16 30А Замки дверей с электроприводом
F20 10А Задний правый стоп-сигнал
F21 15А Задний левый стоп-сигнал
F22 20А Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направлен­ного света для чтения карт и документов

Распиновка салонного модуля предохранителей

Электроприбор или электроцепь Номинал А Цветовая маркировка
Лампочки задних противотуманок 10 А Красный 1
Моторчик очистителя заднего стекла 15 A Синий 2
Сервомотор стеклоподъемников передних, привод люка 15 A Синий 4
Лампочка стоп-сигнала левого фонаря, прицепа 15 A Синий 5
Освещение салона: 20 A Желтый 7
Подсветка дверей; 20 A Желтый 7
Передняя подсветка салона; 20 A Желтый 7
Задняя подсветка салона; 20 A Желтый 7
Лампочка подсветки бардачка. 20 A Желтый 7
Розетка прикуривателя 20 A Желтый 7
Кнопка управления люком, Кнопки электростеклоподъемников импульсного типа. 30 A Светло-зеленый 9
Разъем для диагностики OBD2, +12В розетка для задних пассажиров 15 A Синий 10
Блок управления АКПП, питание автомагнитолы, +12В питание дисплея многофункционального и переключателей под рулевой колонкой 15 A Синий 11
Комплексный предохранитель для: 10 А Красный 12
Правые лампочки габаритных огней передних и задних; 10 А Красный 12
Подсветка автомобильного номера прицепа; 10 А Красный 12
Управление дистанционным открытием дверей и снятием/постановкой на охрану; 10 А Красный 12
Лампочки аварийки; 10 А Красный 12
Освещение пепельницы; 10 А Красный 12
Подсветка управления кондиционером; 10 А Красный 12
Датчик положения рычага АКПП; 10 А Красный 12
Подогрев передних кресел; 10 А Красный 12
Блок управления регулировки фар по высоте. 10 А Красный 12
Супер блокировка замков дверей, привод блокировки 30 A Светло-зеленый 14
Сервопривод стеклоподъемного механизма задних дверей 30 A Светло-зеленый 15
Цепь коммутации блоков управления мотором, штатная сигнализация, система AirBag, датчик сажеуловителя, подрулевые кнопки 10 А Оранжевый 16
Лампочки стоп-сигнала правого фонаря и дополнительного фонаря 10 А Красный 17
2 датчик системы торможения, подрулевые кнопки, разъем для диагностики OBDII, датчик выжатой педали сцепления, контроль уровня ОЖ, прерыватель стоп-сигнала 10 А Красный 18
Шунт системы энергосбережения PARC 30 A Светло-зеленый 19
Левые лампочки габаритных огней передних и задних, 10 А Красный 22
подсветка номера прицепа и автомобиля 10 А Красный 22
Колокол сирены штатной сигнализации, объемный датчик в салоне 15 A Синий 23
Панель приборов, центральный дисплей, климат-контроль, магнитола 15 A Синий 24
Обогрев стекла заднего обзора 30 A Светло-зеленый 26

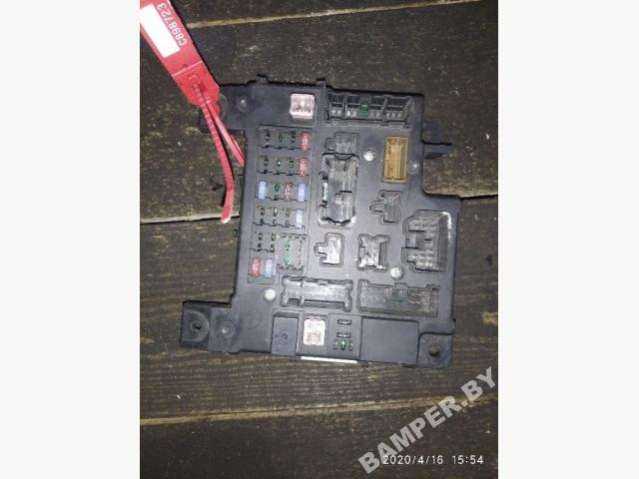

Блок в салоне

Он установлен под приборной панелью со стороны водителя за крышкой.

Фото — пример принципиальной схемы с крышки коробки

Принципиальная схема

Описание предохранителя

1 30A нагреватель / нагреватель
2 Стоп-сигнал 15A
3 10A Задний противотуманный фонарь
4 30A Стеклоочиститель ветрового стекла
5 Резерв
6 10A Цепь дополнительного оборудования
7 20A Дверные замки
8 15A Аудиосистема
9 7.5A Цепь дополнительного оборудования
10 15A Внутренняя цепь освещения
11 15A Цепь аварийного освещения
12 15A Стеклоочиститель ветрового стекла задней двери
13 7.5A Измерительные и контрольные приборы
14 Резерв
15 Прикуриватель 15A (переднее гнездо питания)
16 10A Выключатель зажигания
17 20A Электрический двигатель люка
18 Резерв
19 10A Наружные зеркала
20 10A Система полного привода
21 Реверсивные огни 7,5A
22 Резерв
23 15A Розетка дополнительного питания
24 30A Электрические стеклоподъемники
25 30A Стекло задней двери с подогревом
26 7.5A Дверные зеркала с подогревом
27 15A Источник питания
28 20/25A Электрический привод сиденья
29 30A Подогрев сидений

Назначение реле

  1. Реле блокировки дверей
  2. Реле нагревателя
  3. Реле подогрева сидений
  4. Реле обогрева заднего стекла

Диагностика неисправностей электрики и замена предохранителей

Любой отказ элемента или узла электрооборудования автомобиля может произойти по трём причинам: нарушение контактов (обрыв цепи, окисление, коррозия), выход из строя реле, перегорание предохранителя. Перед диагностикой неисправности необходимо визуально осмотреть состояние контактов, разъёмов, проводки и работоспособности предохранителей (осмотр их плавких перемычек). Поиск причины сбоя проводят методом исключения рабочих потребителей из общего контура электроцепи. Если не работает сразу несколько элементов, то вероятнее всего перегорел предохранитель, который замкнут на общем контуре в главном монтажном блоке, либо имеется нарушения контактов на «массу».

В случае обнаружения отсутствия напряжения один конец провода с тестером подсоединяют к клемме минус на АКБ, либо кузову автомобиля, второй – к ближайшему месту у предохранителя определённого контура. Если индикатор (контрольная лампочка) загорается, то цепь исправна, в противном случае на данном участке проводки есть нарушение. Обычно это обрыв или ослабление контактов, окисление в местах разъёмов.

Тест на короткое замыкание в цепи выполняют при подключении тестера или вольтметра в разъём предохранителя, который перед этим предварительно вынимают.

Статьи

  • * Зачем чистить дроссель…
  • * Приора. Горит лампа AirBag…
  • * Компьютерная диагностика двигателя…
  • * Nissan March горит ошибка P0100…
  • * Mercedes C200 горит ошибка P0171, запах бензина…
  • * Троит двигатель, плавают обороты, P0300 Газель…
  • * Электроусилитель (ЭУР) калина отключается, горит ошибка C1044…
  • * Глючный прошивки (программы) ВАЗ, ГАЗ, УАЗ…
  • * Volkswagen polo, горит ошибка 00268 по клапану N93 дёргается АКПП…
  • * Чип-тюнинг двигателя, увеличение мощности мотора. Отзывы, комментарии….
  • * Чехол-аккумулятор (чехол-зарядка) для iPhone, Samsung. Обзор, тесты, отзывы….
  • * Повышенный расход топлива ВАЗ 2110, заливает свечи….
  • * Газель не набирает обороты, горит ошибка P2138….
  • * Ваз 2114 троит,не работают циллиндры, сгорел ЭБУ….
  • * Форд фокус 2 не реагирует на педаль газа, горитошибка P2176….
  • * Портативный внешний аккумулятор для телефона, планшета….
  • * Установка комбинации приборов нового образца 385.3801-10 на Газель….
  • * Тойота Камри глохнет, падают обороты, трудно запускается, горит лампа «ЧЕК»….

Документация

Блок предохранителей УАЗ Симбир 3162, 31602

Обозначение на рисунке блока предохранителей:

  • К2 — реле стеклоочистителя;
  • К3 — релюшка указателей поворота;
  • К4 — элекро реле включения ближнего освещение фар;
  • К5 — релюшка включения дальнего свечения фонарей;
  • К6 — дополнительное (разгрузочный) переключатель;
  • К7 — соленоид включения обогрева заднего стекла;
  • К8 — электромагнит включения противотуманных светильников;
  • F1-F23 — плавкие предохранители (см. таблицу)

Cхема блока предохранителей:

Энергоблок установлен в салоне машины, слева, под панелью измерительных приборов, напротив сиденья водителя.

Расшифровка блока предохранителей УАЗ Симбирь 31602:

Обозначение Сила тока, А Защищаемые цепи
Сборочный электро модуль
F1 5 Освещение приборов, габаритные огни левого
борта
F2 7,5 Ближнее свечение правой электро фары
F3 10 Дальнее освещенность правого фонаря
F4 10 Правый противотуманный светильник
F5 30 Система стекло подъемников дверей,
электрический привод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковой сигнал, электропривод зеркал
F8 20 Элемент обогрева заднего стекла
F9 20 Очистители и омыватели стекол
F10 20 Релюшка очистителей фонарей
F11 5 Габаритные огни правого борта, освещение
номерного знака
F12 7,5 Ближний накал левого фонаря
F13 10 Дальняя освещенность левого светильника и сигнализатор
дальнего света фонаря
F14 10 Левая противотуманка
F15 20 Система блокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворотов
F17 7,5 Плафоны освещения, подкапотная лампа,
выключатель сигнала торможения
F18 25 Печка, прикуриватель, переключатель
обогрева заднего стекла
F19 10 Комбинация приборов, переключатель освещения
заднего хода, бортовая система контроля
F20 7,5 Задний противотуманный
F21 10 Резервный электрический предохранитель
F22 20 Запасная электро пробка
F23 30 Аварийная пробка

Главная релюха 90.3747-10 (РФ) расположена на щитке передка, над движком, рядом с релюхой топливного насоса.

Соленоид топливного насоса типа 90.3747-10 (РФ) устанавливается на щитке передка, над мотором, рядом с главным электромагнитом КМПСУД и промежуточной релюшкой включения стартера (втягивающего соленоида).

Промежуточная релюха стартера устанавливается на щитке переда, над мотором, рядом с главной релюшкой КМПСУД и реле топливного насоса.

Цепь главного соленоида, идущая от аккумулятора, защищена от коротких замыканий на «массу» жгутовым
плавким предохранителем на 20 А типа 688670-7 (АМР) или 354.3722 (РФ). Одновременно, цепь зажигания КМПСУД защищена от коротких замыканий на «массу» жгутовой плавкой электро пробкой 10 А типа 688670-5 (АМР) или 352.3722 (РФ). Пробки ставятся в колодки, которые крепятся:

  • 20А — к главной релюхи;
  • 10А — к релюшке электрического бензонасоса.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер Назначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

К2 Предназначено для запуска системы очистки ветрового стекла
К3 Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5 Активация ближнего и дальнего света соответственно
К6 Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7 Обогрев поверхности стекла на задней двери
К8 Резерв
Номер Назначение
К1 Предназначено для запуска системы очистки ветрового стекла.
К2 Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4 Активация ближнего и дальнего света соответственно.
К5 Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7 Обогрев поверхности стекла на задней двери.
К8 Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Алгоритм замены фильтрующего элемента Пежо 307

Данная процедура является очень простой, выполняемой за 10-15 минут независимо от опыта и навыков автовладельца. Если вы хотите сэкономить порядка тысячи рублей, которые придётся выложить за выполнение этой операции силами работников автосервиса, можно попробовать выполнить её самостоятельно. Для этого вам потребуется знать местоположение фильтровального элемента. У большинства автомобилей операция замены производится из салона, поэтому многие автовладельцы безуспешно ищут фильтр внутри машины. Между тем в моторном отсеке, где находится салонный фильтр Пежо 307, доступ к нему будет намного более простым, поскольку здесь не придётся работать в стеснённых условиях. Итак, приступаем к замене:

  • открываем капот;
  • демонтируем защитную панель (так называемую «противошумку»), находящуюся под ветровым стеклом. Она удерживается на двух пластиковых клипсах, которые достаточно легко снимаются;
  • открывается доступ к месту установки фильтровального элемента, который сверху защищён крышкой. Её тоже демонтируем, просто потянув на себя;
  • извлекаем изношенный расходник, устанавливаем новый и выполняем все прошлые действия по сборке в обратном порядке.

Единственный нюанс – при установке нового фильтровального элемента необходимо соблюсти верное его положение относительно направления следования воздушного потока – оно указано на самом фильтре (в месте расположения надписи «Air Flow»). Отметим, что речь идёт об оригинальном расходнике – у неоригинального фильтра такая надпись может отсутствовать.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
