Предохранители УАЗ Патриот
737 Google+
Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.
Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.
Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.
На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.
При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».
Предохранители УАЗ Патриот в салоне до 2007 г
| Обозначение | Сила тока. A | Защищаемые цепи |
| FI | 5 | Габаритный огонь левый |
| F2 | 5 | Габаритный огонь правый |
| F3 | 7,5 | Ближний свет фар правый |
| F4 | 7,5 | Ближний свет фар левый |
| F5 | 10 | Дальний свет фар правый |
| F6 | 10 | Дальний свет фар левый |
| F7 | 7,5 | Противотуманный огонь |
| F8 | 20 | Блокировка дверей |
| F9 | 10 | Аварийная сигнализация |
| F10 | 10 | Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30 | Стеклоподъемники |
| F12 | 20 | Прикуриватель, обогрев сидений |
| F13 | 20 | Звуковой сигнал |
| F14 | 20 | Обогрев стекла двери задка, наружных зеркал,МУС |
| F15 | 20 | Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10 | Противотуманная фара правая |
| F17 | 10 | Противотуманная фара левая |
| F18 | 25 | Отопитель |
| F19 | 7,5 | Выключатель сигнала торможения, плафоны освещения |
| F20 | 5 | Управление зеркалами |
| F21 | 10 | Компрессор кондиционера |
| F22 | 15 | Штепсельные розетки |
предохранители кондиционера патриот
Предохранители УАЗ Патриот до 2011 г
предохранители под капотом уаз патриот
блок предохранителей после 2011г.
предохранители салона патриот до 2011г
| Цепи, защищаемые плавкими предохранителями | ||
| Обозначение | Сила тока, А | Защищаемые цепи |
| Предохранители в салоне автомобиля | ||
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | 20 | Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор датьнего света фар |
| F14 | 10 | Девая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F2I-23 | 10; 20; 30 | Запасные предохранители |
| Предохранителей под капотом | ||
| F1 | 30 | Силовая цепь реле вентилятора |
| F2 | 25 | Антиблокировочная система (АБС) |
| F3 | 5 | Приборы |
| F4 | 10 | Силовая цепь реле электробензонасоса |
| F5 | 20 | Силовая цепь реле стартера |
| F6 | 30 | Силовая цепь реле вентилятора |
| F7 | 20 | Силовая цепь реле КМПСУД |
| F8 | 10 | Антиблокировочная система (АБС) |
| F9 | 80 (90) | Питание монтажного блока |
| F10 | 40 | Антиблокировочная система (АБС) |
| Предохранители кондиционера | ||
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2, F3 | 30 | Вентилятор 1, вентилятор 2 |
Блок реле и предохранителей в моторном отсеке
- Крышка А блока реле и предохранителей
- Блок реле и предохранителей
- Крышка В блока реле и предохранителей
- Кронштейн
Снятие и установка блока реле и предохранителей в моторном отсеке
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять правую верхнюю облицовочную накладку капота.
3. Потянуть вверх блок реле и предохранителей, прижав защелки (А) на тыльной стороне крышки В блока реле и предохранителей (1).
4. Снять крышку А блока реле и предохранителей, прижав защелки (А) на нижней части крышки А блока реле и предохранителей (1).
5. Отсоединить электрический разъем блока реле и предохранителей, и снять блок реле и предохранителей (2).
6. Вывернуть болт (А) и снять кронштейн (1) с транспортного средства.
Установку произвести в порядке обратном снятию.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

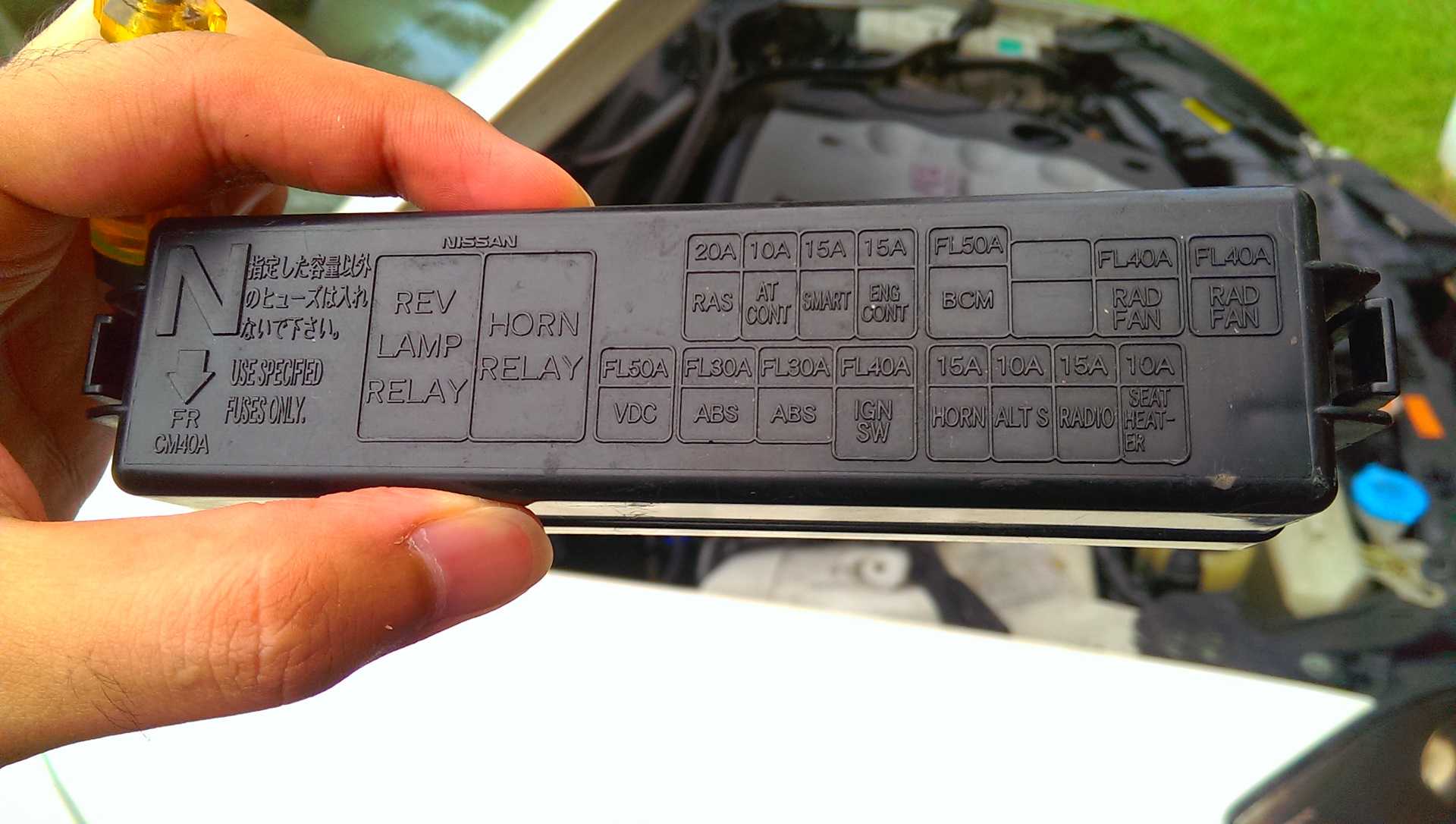

В самом начале блога по финику я делал запись с коробками предохранителей, а недавно потухли противотуманки, начал гуглить какой предохранитель и наткнулся на свою же статью!))) но только в этой статье нет расшифровок для удобства, поэтому решил раскрыть.
Несколько расшифровок я не нашел, поэтому если подскажите буду рад. Или может что то не правильно указал, говорите, подкорректируем)Ну и лайкаем, не жлобимся)
Где найти предохранитель стартера на Infiniti QX70?
Теперь давайте перейдем к той части, которая вас, вероятно, интересует больше всего. После того, как вы выяснили, какой стартовый предохранитель вам нужно будет заменить, пришло время определить где предохранитель стартера на Infiniti QX70 . Вам нужно будет заглянуть под капот, в большинстве случаев, как было обнаружено в предыдущем разделе, ваш Предохранитель стартера на Infiniti QX70 находится в блоке предохранителей в моторном отсеке вашего автомобиля , он находится под крышкой, рядом с аккумулятором
Обратите внимание, что перед любым вмешательством вам необходимо отключить аккумулятор от Infiniti QX70, чтобы избежать любого риска короткого замыкания или поражения электрическим током. Чтобы точно определить расположение предохранителя стартера в Infiniti QX70, вам понадобится буклет регулярного обслуживания с схема предохранителей с положением и назначением каждого предохранителя
Никогда не заменяйте предохранитель на предохранитель на меньшую или большую силу тока, так как это может привести к возгоранию или повреждению любой части вашего Infiniti QX70. Если вы хотите замените предохранитель на реле стартера вашего Infiniti QX70 , вам придется пойти к своему автомеханику, который обязательно предложит вам поменять весь стартер.
Если у вас возникнут дополнительные вопросы по Infiniti QX70, не стесняйтесь обращаться к нам. Infiniti QX70 категория.
Источник
Предохранители и блоки реле для Infiniti FX35, FX50, QX70 (2008-2017) со схемами и описанием

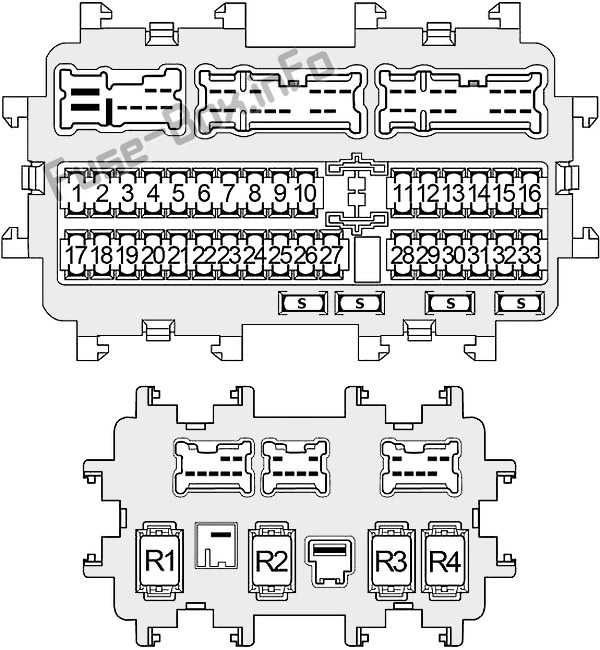

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Infiniti FX35, FX50, QX70 (S51) (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).
Проверка и замена предохранителей
Предохранители, плавкие вставки и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если какое-либо электрическое оборудование в вашем автомобиле не работает, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
- Убедитесь, что переключатель зажигания находится в положении OFF или LOCK, а переключатель фар установлен в положение OFF.
- Откройте крышку блока предохранителей (откройте капот двигателя и снимите крышку аккумуляторного отсека для блоков под капотом).
- Снимите предохранитель с помощью съемника для предохранителей. Съемник предохранителей находится в блоке предохранителей в салоне автомобиля.
- Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Запасные предохранители хранятся в блоке предохранителей в салоне.
- Если срабатывает новый предохранитель, обратитесь к дилеру INFINITI для проверки и ремонта электрической системы.
Если электрооборудование не работает и предохранители в хорошем состоянии, проверьте плавкие вставки (если какая-либо из этих плавких вставок расплавлена, заменяйте только оригинальными деталями INFINITI).
Уведомление
- Никогда не используйте предохранитель с большей или меньшей силой тока, чем указано на крышке блока предохранителей. Это может повредить электрическую систему или вызвать пожар.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
Инфинити qx80 предохранитель компрессора пневмоподвески
Блок предохранителей и реле Infiniti Q45 и Nissan Cima, Cedric, Gloria, Leopard (Y33; 1996, 1997, 1998, 1999, 2000, 2001)
Блок предохранителей и реле Infiniti Q45 и Nissan President (G50; 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996)
Блок предохранителей и реле Инфинити Q45 и Nissan Cima, Nissan President (F50; 2001, 2002, 2003, 2004, 2005, 2006)
Блок предохранителей и реле Инфинити J30 и Nissan Leopard J Ferie (Y32; 1992, 1993, 1994, 1995, 1996, 1997)
Блок предохранителей и реле Инфинити I30 с двигателем 3.0 л. VQ30DE (A32; 1995, 1996, 1997, 1998, 1999)
Блок предохранителей и реле Инфинити I30 — 3.0L VQ30DE-K и Инфинити I35 — 3.5L VQ35DE (A33; 1999, 2000, 2001, 2002, 2003, 2004)
Блок предохранителей и реле Инфинити QX4 с двигателем 3.3 L VG33E и 3.5 L VQ35DE (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003)
Блок предохранителей и реле Инфинити QX60 и Infiniti JX35 (2012, 2013, 2014, 2015, 2016, 2017)
Блок предохранителей и реле Инфинити Q50 и Инфинити Q60 (2013, 2014, 2015)
Блок предохранителей и реле Инфинити G20 сдвигателем 2.0L SR20DE (P11, 1998, 1999, 2000, 2001, 2002)
Блок предохранителей Инфинити M30 — F51, а также Nissan Leopard 3.0L — F31 (1989, 1990, 1991, 1992)
Блок предохранителей и реле Инфинити M45 — 4.5L VK45DE и Nissan Gloria, Cedric (Y34; 2002, 2003, 2004)
Блок предохранителей и реле Инфинити M37, M56, Q70 и M35h — гибрид (Y51; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)
Блок предохранителей и реле Инфинити M35 — VQ35DE, VQ35HR и Инфинити М45 — VK45DE (Y50; 2004, 2005, 2006, 2007, 2008, 2009, 2010)
Блок предохранителей и реле Инфинити QX56 и QX80 (Z62; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017)
Блок предохранителей и реле Инфинити QX56 — 5.6L V8 VK56DE (JA60; 2004, 2005, 2006, 2007, 2008, 2009, 2010)
Блок предохранителей и реле Инфинити G25, G35, G37 и Q40 в кузове седан, купе и кабриолет (V36; 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015)
Блок предохранителей и реле Инфинити G20 с двигателем 2.0L SR20DE (P10; 1990, 1992, 1993, 1994, 1995, 1996)
Блок предохранителей и реле Инфинити G35 купе и седан (V35; 2002, 2003, 2004, 2005, 2006, 2007)
Блок предохранителей и реле Инфинити ФХ35 — VQ35DE и ФХ45 — VK45DE (S50; 2002, 2003, 2004, 2005, 2006, 2007, 2008)
Источник
Где предохранитель кондиционера на Infiniti QX80?
Теперь мы будем искать где предохранитель кондиционера на вашем Infiniti QX80 является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и на вашем автомобиле может быть несколько предохранителей в зависимости от года выпуска и имеющихся у нее опций. Однако, в дополнение к предохранителям, есть также реле, которое контролирует правильную работу вашего кондиционера. Мы будем помогать вам один за другим Найдите предохранитель и реле кондиционера на вашем Infiniti QX80 .
Замена внутренних предохранителей кондиционера вашего Infiniti QX80
.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Infiniti QX80. Для этого вам нужно будет перейти в блок предохранителей вашего автомобиля
Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы определите его точное местоположение благодаря руководству по эксплуатации вашего Infiniti QX80
Просмотрите руководство по эксплуатации на крышке блока предохранителей. чтобы найти предохранитель (-ы) кондиционера вашего Infiniti QX80 проверьте все предохранители, в названии которых есть слово «кондиционер»
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала. Если один из них вышел из строя, замените его новым предохранителем
. В качестве последнего решения вы можете отнести свою машину к механику, чтобы он поближе выяснил причину вашей проблемы. После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.
Замена реле предохранителя кондиционера вашего Infiniti QX80
Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:

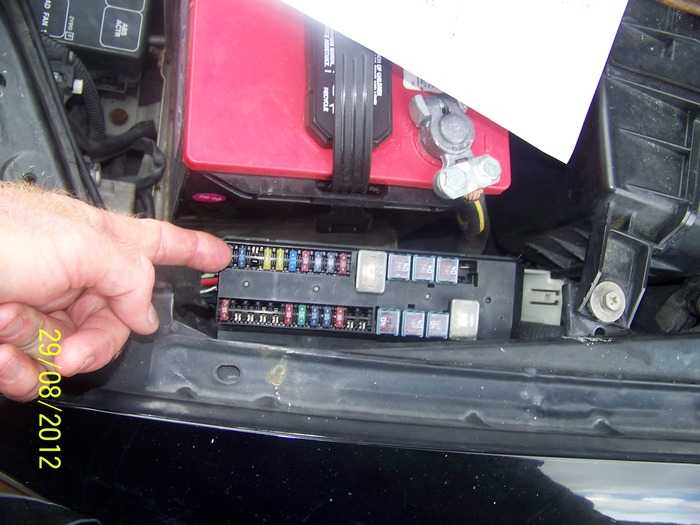

- Откройте блок предохранителей Infiniti QX80, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или обратитесь к руководству по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
- Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.
Теперь ты знаешь как найти предохранитель кондиционера в вашей машине , если вы ищете других предохранители, такие как предохранитель стартера на Infiniti QX80, или предохранитель звукового сигнала, не думайте дважды, чтобы просмотреть наши статьи, посвященные этим предохранителям.
Чтобы получить больше советов по Infiniti QX80, взгляните на Infiniti QX80 категория.
Источник
Реле стартера инфинити qx70
Блок предохранителей и реле Infiniti Q45 и Nissan Cima, Cedric, Gloria, Leopard (Y33; 1996, 1997, 1998, 1999, 2000, 2001)
Блок предохранителей и реле Infiniti Q45 и Nissan President (G50; 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996)
Блок предохранителей и реле Инфинити Q45 и Nissan Cima, Nissan President (F50; 2001, 2002, 2003, 2004, 2005, 2006)
Блок предохранителей и реле Инфинити J30 и Nissan Leopard J Ferie (Y32; 1992, 1993, 1994, 1995, 1996, 1997)
Блок предохранителей и реле Инфинити I30 с двигателем 3.0 л. VQ30DE (A32; 1995, 1996, 1997, 1998, 1999)
Блок предохранителей и реле Инфинити I30 — 3.0L VQ30DE-K и Инфинити I35 — 3.5L VQ35DE (A33; 1999, 2000, 2001, 2002, 2003, 2004)
Блок предохранителей и реле Инфинити QX4 с двигателем 3.3 L VG33E и 3.5 L VQ35DE (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003)
Блок предохранителей и реле Инфинити QX60 и Infiniti JX35 (2012, 2013, 2014, 2015, 2016, 2017)
Блок предохранителей и реле Инфинити Q50 и Инфинити Q60 (2013, 2014, 2015)
Блок предохранителей и реле Инфинити G20 сдвигателем 2.0L SR20DE (P11, 1998, 1999, 2000, 2001, 2002)
Блок предохранителей Инфинити M30 — F51, а также Nissan Leopard 3.0L — F31 (1989, 1990, 1991, 1992)
Блок предохранителей и реле Инфинити M45 — 4.5L VK45DE и Nissan Gloria, Cedric (Y34; 2002, 2003, 2004)
Блок предохранителей и реле Инфинити M37, M56, Q70 и M35h — гибрид (Y51; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)
Блок предохранителей и реле Инфинити M35 — VQ35DE, VQ35HR и Инфинити М45 — VK45DE (Y50; 2004, 2005, 2006, 2007, 2008, 2009, 2010)
Блок предохранителей и реле Инфинити QX56 и QX80 (Z62; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017)
Блок предохранителей и реле Инфинити QX56 — 5.6L V8 VK56DE (JA60; 2004, 2005, 2006, 2007, 2008, 2009, 2010)
Блок предохранителей и реле Инфинити G25, G35, G37 и Q40 в кузове седан, купе и кабриолет (V36; 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015)
Блок предохранителей и реле Инфинити G20 с двигателем 2.0L SR20DE (P10; 1990, 1992, 1993, 1994, 1995, 1996)
Блок предохранителей и реле Инфинити G35 купе и седан (V35; 2002, 2003, 2004, 2005, 2006, 2007)
Блок предохранителей и реле Инфинити ФХ35 — VQ35DE и ФХ45 — VK45DE (S50; 2002, 2003, 2004, 2005, 2006, 2007, 2008)
Источник
Где находится стартовый предохранитель Infiniti QX70?
Последние автомобили все больше и больше оснащаются технологиями, и, хотя это приносит нам комфорт, мы, к сожалению, также страдаем от недостатков. Многим людям не нравится что-либо электрическое на нашем Infiniti QX70, не говоря уже о том, чтобы подходить к предохранителям на нем. В этой статье мы постараемся помочь вам Реши свои проблемы с предохранителями и особенно найдите предохранитель стартера на Infiniti QX70. Для этого сначала мы посмотрим, при каких обстоятельствах может потребоваться замена пускового предохранителя вашего Infiniti QX70, затем какой это предохранитель и, наконец, где находится стартовый предохранитель вашего Infiniti QX70 .
Блок предохранителей в салоне
Блок предохранителей расположен за крышкой под приборной панелью.
Схема блока предохранителей
Распределение предохранителей в салоне
| № | Номинальная сила тока | Описание |
|---|---|---|
| 1 | – | Не используется |
| 2 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 3 | 10 | Двигатель управления левой/правой фарой, реле стеклоочистителя заднего стекла, реле блокировки переключения передач, блок управления адаптивной системой фар (AFS), устройство автоматического регулирования скорости (ASCD) выключатель тормоза, выключатель стоп-сигнала Интеллектуальный круиз-контроль (ICC) тормозной переключатель, блок управления задними солнцезащитными козырьками, блок управления системой предупреждения о низком давлении в шинах, реле сидений климат-контроля, реле передних сидений с подогревом, переключатель передних сидений с подогревом (со стороны водителя/пассажира), компрессор (2012 ), блок управления гидролокатором, шлюз CAN, блок телефонного адаптера, автоматический усилитель кондиционера, модуль управления аудиовидеосистемой, автозатемнение салона Зеркало заднего вида, разъем для передачи данных, привод поворота левой/правой фары, датчик выхлопа/наружного запаха, передний блок управления 4-колесной активной системы помощи при рулении (4WAS), ионный генератор, датчик запаха |
| 4 | 10 | Составные приборы, реле фонаря заднего вида, переключатель управления приборами |
| 5 | 15 | Реле обогрева рулевого колеса |
| 6 | 10 | Часы, внутреннее зеркало с автоматическим затемнением, датчик дождя, комбинированный счетчик, тройной переключатель, разъем для передачи данных, блок управления предупреждением о ремнях безопасности (со стороны водителя/со стороны пассажира) |
| 7 | 10 | Выключатель стояночного света, модуль управления кузовом (BCM), интеллектуальный круиз-контроль (ICC) выключатель удержания тормоза |
| 8 | 15 | Усилитель BOSE |
| 9 | 15 | Замок зажигания, комбинированный счетчик, шлюз CAN, блок управления полным приводом (AWD) |
| 10 | 15 | Усилитель BOSE |
| 11 | 10 | Модуль управления кузовом (BCM), переключатель памяти сидений, зуммер интеллектуального ключа |
| 12 | – | Не используется |
| 13 | 10 | Зеркало для устранения тумана |
| 14 | 20 | Заднее стекло с подогревом |
| 15 | 20 | Заднее стекло с подогревом |
| 16 | – | Не используется |
| 17 | – | Не используется |
| 18 | 15 | Гнездо прикуривателя |
| 19 | 10 | Автоматический усилитель кондиционера, тюнер спутникового радио, блок телефонного адаптера, главный переключатель электрических стеклоподъемников, многофункциональный переключатель, блок активного шумоподавления, усилитель BOSE, блок управления аудиовидеосистемой, передний микрофон (активное шумоподавление), задний микрофон (активное шумоподавление), дисплей |
| 20 | 20 | Розетка питания консоли |
| 21 | 15 | Двигатель вентилятора |
| 22 | 15 | Двигатель вентилятора |
| R1 | Реле зажигания | |
| R2 | Реле обогревателя заднего стекла | |
| R3 | Вспомогательное реле | |
| R4 | Реле переднего вентилятора |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Блок реле и предохранителей под сиденьем водителя
Описание схемы
| № | А | Функция/компонент |
| 2 | – | Пиропатрон отключения АКБ -N253- |
| А | 40 | Предохранитель системы регулирования клиренса -S110- |
| В1 | 30 | С июня 2010 года: Предохранитель 1 (30) -S204- |
| В2 | 5 | С июня 2008 года: Предохранитель системы местонахождения автомобилей -S347- |
| В3 | – | Не используется |
| В4 | 30 | С июня 2010 года: Предохранитель 2 (30) -S205- |
| SD1 | 150 | Предохранитель 1 в блоке предохранителей D -SD1- |
| SD2 | 125 | До мая 2006 года: Предохранитель 2 в блоке предохранителей D -SD2- |
| SD2 | 150 | С июня 2006 года: Предохранитель 2 в блоке предохранителей D -SD2- |
| SD3 | 50 | Предохранитель 3 в блоке предохранителей D -SD3- |
| SD4 | 60 | Предохранитель 4 в блоке предохранителей D -SD4- |
| SD5 | 125 | Предохранитель 5 в блоке предохранителей D -SD5- |
| Реле | ||
| 1 | Реле электропитания клеммы 15 -J329- |
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
