Практические возможности трактора Т-16 «Шассик»

Самое большое преимущество трактора Т-16 кроется в его универсальности. Правильно сбалансированная конструкция и отличные технические характеристики дают возможность использовать для работы с трактором различные навесные конструкции.

Чаще всего для эксплуатации в паре с агрегатом используется следующее оборудование:

  • плуг – для работы на больших по территории участках может использоваться большое двухкорпусное приспособление;
  • косилка – конструкция роторного типа поможет скосить крупные сорняки на достаточно больших территориях:
  • картофелекопалка и картофелесажалка – позволит засадить и собрать урожай картофеля на участках, площадью до 15 соток;
  • борона – дает возможность проделать аккуратные борозды на участках с тяжелым глинистым грунтом;
  • прицеп – общая масса груженой конструкции не должна превышать 750 кг. В противном случае колеса трактора будут поддаваться усиленной нагрузке;
  • грабли – помогут убрать огород после сбора урожая и подготовить участок перед осенней культивацией;
  • отвал – используется для расчистки придомовой территории и проезжей части от снега, При необходимости в паре с отвалом может использоваться подметальная щетка.

При необходимости Т-16 может использоваться вместе с куном, однако работать с этим приспособлением можно лишь в том случае, если гидравлика агрегата полностью исправна, а также правильно выполнена регулировка клапанов.

Для работы с агрегатом может использоваться и другая навеска. Для этого должна быть проделана предварительная модернизация агрегата путем замены штатного мотора более мощным двигателем и увеличения колесной базы. Это позволяет превратить трактор Т-16 в настоящий вездеход, способный легко и быстро преодолевать пересеченную местность.

Многочисленные отзывы владельцев трактора свидетельствуют о высочайшей выносливости агрегата, его маневренности, простоте в применении и длительным срокам эксплуатации. Именно благодаря этим свойствам трактор Т-16 «Шассик» до сих пор пользуется спросом среди начинающих и опытных фермеров.

Обслуживание системы смазки двигателя Т-16 (смена масла)

При работе двигатели смазочные свойства картерного масла ухудшаются вследствие его старения и загрязнения посторонними примесями и продуктами износа трущихся поверхностей деталей. При работе двигателя часть масла сгорает в камерах сгорания. Особенно быстро возрастает расход по мере износа деталей поршневой группы двигателя. Для поддержания требуемого уровня масла в поддоне нужно заливать свежее масло до верхней метки на масломерной линейке через заливную горловину. При отсутствии специальной заправочной посуды можно пользоваться ведром с крышкой. Наливать масло необходимо через воронку с мелкой сеткой. Для ускорения заправки и прогрева двигателя зимой загустевшее масло подогревают в водяной ванне. Уровень масла в поддоне необходимо проверять до пуска двигателя. Если уровень проверяют после остановки двигателя, то перед замером нужно дать возможность маслу в течение 10-15 мин. стечь со стенок картера и других деталей. При проверке уровня масла шасси следует установить на горизонтальной площадке.

Работа двигателя Т-16 с уровнем масла ниже нижней метки категорически запрещается. При смене масла необходимо также заменить фильтр тонкой очистки (Д-16), промыть фильтр тонкой очистки, удалить отложения и грязь, скопившиеся на стенках картера и в каналах. Для промывки масляной системы двигателя следует после слива старого масла залить в поддон 4-5 л дизельного топлива, запустить двигатель и дать поработать в течение 1-1,5 мин. После остановки двигателя нужно слить полностью дизельное топливо из поддона и фильтров через сливные пробки и заправить двигатель свежим маслом до верхней метки на масломерной линейке. После промывки масляной системы двигателя и замены масла рекомендуется запустить двигатель и прогреть его, чтобы заполнить всю масляную систему в магистрали. Затем надо проверить давление масла в магистрали. При пуске холодного двигателя давление масла, пока оно не прогрелось, может быть значительно выше. Повышенное давление масла у прогретого двигателя указывает на неисправность редукционного клапана. В случае понижения давления к трущимся деталям двигателя масло будет поступать в недостаточном количестве.

См. также: Замена коренных вкладышей Т-16. Техническое обслуживание ГРМ трактора.

  • < Назад
  • Вперёд >

www.traktor-t-16.ru

Трактор Т-16. Топливный бак

содержание .. 60 61 62 63 64 65 66 67 68 69 70 ..

Трактор Т-16. Топливный бак

Корпус бака трактора Т-16 сварен из листвой стали.

К верхней части бака трактора приварены заливная горловина с резьбой дли пробки 13 (рис. 95), бонка для масломерной линейки 12 и фланец для установки фильтра. К нижней части бака приварена бонка со сливным отверстием, закрытым пробкой 10, и штуцер 11 для отбора масла во всасывающую полость масляного насоса гидравлической системы. К корпусу бака приварены также скоба и планка, при помощи которых бак крепят на левом рукаве и левом крыле шасси.

Рис. 95. Бак гидросистемы с фильтром (Т-16):

1 — крышка; 2 — отражатель; 3 — прокладка; 5 — маслоотражательная шайба; 6 — фильтрующие элементы; 7 — корпус фильтра; 8 — сальник; 9 — корпус бака; 10 — пробка сливного отверстия; 11 — штуцер; 12 — масломерная линейка; 13 — пробка заливной горловины; 14 — угловой штуцер.

Все масло, поступающее из распределителя в бак трактора, проходит через фильтр, установленный в верхней части. Фильтр состоит из штампованного корпуса 7 с фланцем в верхней части и отверстием в нижней, в которое входит труба 4 с предохранительным шариковым клапаном.

На корпусе клапана установлен отражатель 2 и отражательная шайба 5.

На среднюю часть трубы 4 надеты десять сетчатых фильтрующих элементов 6, опирающихся на уплотнение 8. Отражатель 2 выполнен так, что при установке крышки 1 он пружинит и через корпус фильтра и маслоотражательную шайбу 5 сжимает фильтрующие элементы, устраняя зазоры между торцами элементов. Для прохода масла к фильтрующим элементам отражатель имеет ряд отверстий на конусной части.

Крышка 1 фильтра закреплена на фланце бака трактора шестью болтами и уплотнена прокладкой 3. Между фланцем крышки и фланцем бака зажаты бурты, корпуса фильтра и отражателя. К крышке приварен угловой штуцер 14, предназначенный для присоединения маслопровода от распределителя.

Шасси Т-16 оборудованы двумя силовыми цилиндрами двухстороннего действия с поршнями диаметром 36 мм и ходом 250 мм.

Поршень перемещается в цилиндре 5 (рис. 96), изготовленном из термически обработанной цельнотянутой трубы. На наружной поверхности цилиндра нарезана резьба для крышки 1 и гайки 8. Для предохранения от коррозии и увеличения износостойкости шток цилиндра покрыт слоем хрома. Для предохранения от течи масла из цилиндра установлено специальное уплотнение, состоящее из манжеты 7, опорного кольца 11 штока, опорного кольца 12 поршня, внутреннею кольца13. При навинчивании гайки 8 манжеты разжимаются и плотно прилегают стенке цилиндра и штоку. Очистительное кольцо 9 предназначено для удаления пыли и грязи с поверхности штока при его перемещении. Шланги (современные) для плавного опускания орудия или машины в соединительном штуцере имеют замедлительный клапан 2 (рис. 97). При подъеме орудия масло проходит через калиброванное отверстие в клапане и в зазор между клапаном и штуцером, при опускании — только, через калиброванное отверстие в клапане.

Рис. 96. Силовой цилиндр ДСШ 14.56.001:

1 — крышка цилиндра; 2 — контргайка; 3 — стопорная шайба; 4 — кольцо пружинное штока; 5 — цилиндр; 6 — шток; 7 — манжета; 8 — гайка накидная; 9 — кольцо очистительное; 10 — пружинное кольцо цилиндра; 11 — опорное кольцо уплотнения штока; 12 — опорное кольцо поршня; 13 — внутреннее кольцо поршня; 14 — нажимное кольцо поршня; 15 — гайка; 16 — уплотнительное кольцо; 17 — вкладыш.

Рис. 97. Шланги составные высокого давления:

1 — шланг длинный с накидной гайкой; 2 — замедлительный клапан; 3 — штуцер; 4 — шланг с поворотным угольником; 5 — шланг короткий с накидной гайкой.

содержание .. 60 61 62 63 64 65 66 67 68 69 70 ..

sinref.ru

Навесное оборудование

Расположение навесных орудий на Т-16: спереди.

ХТЗ выпускал для тракторов собственного производства огромный выбор навесок, среди которых можно выделить такие:

  • погрузчик;
  • сенокосилка;
  • опрыскиватель культур;
  • стогомет;
  • компрессорная станция;
  • лебедки различного типа;
  • отвал коммунальный;
  • тележка (прицеп).

Из навесных орудий сельскохозяйственного назначения Т-16 работал с:

Дополнительно использовалось и менее распространенное навесное оборудование, например:

  • мотопила;
  • щетка для уборки тротуаров;
  • грузовые платформы для погрузчиков.

Именно в сочетании с навесными устройствами трактор Т-16 стал таким популярным и незаменимым в фермерских, коммунальных хозяйствах и на стройплощадках. И хотя фактическая мощность устройства меньше некоторых современных минитракторов, применение данной машины всё еще позволяет автоматизировать труд фермера и облегчить управление крупными участками и дачами.

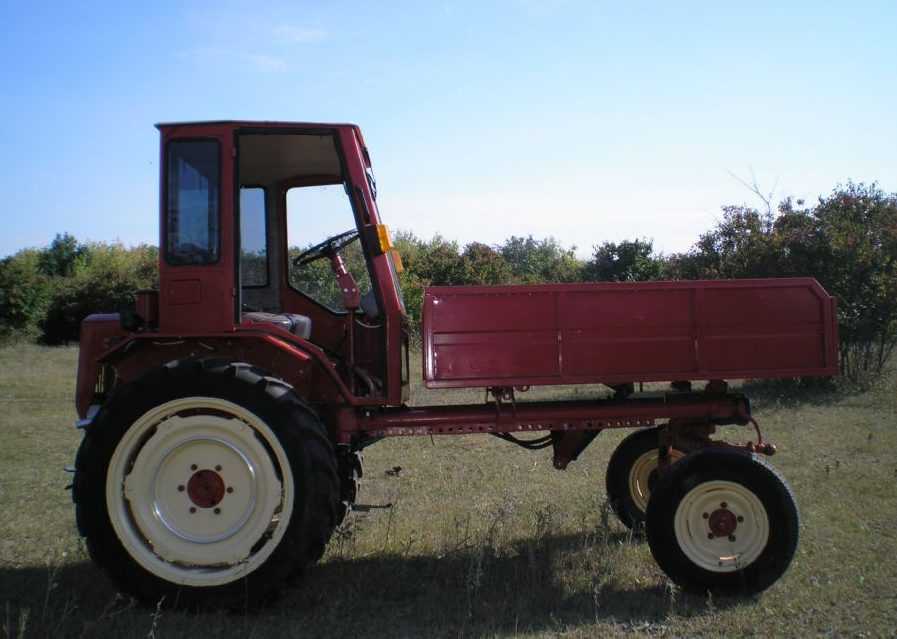

Устройство трактора Т-16

Модель Т-16 начала выпускаться в середине 60-х годов XX века. В то время агрегат выходил с конвейера под названием «самоходное тракторное шасси» и пользовался большой популярностью как среди частных предпринимателей-аграриев, так и в числе владельцев крупных сельскохозяйственных предприятий. В связи с высоким спросом на модель заводу-изготовителю удалось выпустить порядка 600 тыс. тракторов, многие из них активно используются и по сей день.

С начала выпуска трактор Т-16 комплектовался производительным и экономичным ДВС марки Д-16. Вскоре мощности заводского мотора оказалось мало, поэтому производителем было принято решение заменить мотор более мощным ДВС. Эта модернизация позволила создать более производительный агрегат Т-16М, который выпускался вплоть до 1995 года. Обе модификации двигателей обладают свободным доступом, что облегчает их ремонт и обслуживание своими руками . Кроме того, бесключевое крепление штатного воздушного фильтра ДВС позволяет быстро выполнить его очистку, а за счет съемного корпуса фильтрующего элемента упрощается регулировка клапанов мотора.

Мотор в первой модификации Т-16 изначально оборудовался менее эффективным воздушным охлаждением, а сам двигатель относился к 4-тактным 2-цилиндровым агрегатам. Мотор дополнительно оснащался схемой газового распределения и встроенным усиленным шатунным механизмом. Для запуска ДВС в устройстве трактора заводом предусмотрен электрический стартер .

Для передачи усилия от мотора на ходовую часть и установленное навесное оборудование в конструкции модели предусмотрено 1-дисковое сухое фрикционное сцепление. Все запчасти механизма выполнены из износостойкой кованой стали, защищенной от коррозии и нагрева.

Для возможности эксплуатации вместе с агрегатом широкого спектра навесного оборудования в его комплектацию входит мощная гидравлика . Она состоит из 2 металлических выносных силовых цилиндров. За их управление отвечает гидравлический распределитель, который защищает систему от длительной работы под высокими нагрузками.

Рулевое управление сельхозмашины состоит из карданного металлического вала, опорой которого служит радиальный подшипник. К рулевому колесу вал крепится посредством шарнирного соединения. Более детально о конструктивных особенностях популярного трактора расскажет видео .

Трактор «Шассик» комплектуется усиленной ходовой частью, которая состоит из переднего и заднего мостов. В передней части модели установлены колеса меньшего диаметра. Заменив их колесами с шириной, соответствующей заднему мосту, можно превратить сельхозмашину в маневренный вездеход .

Технические характеристики

Технические характеристики трактора Т-16 сделали его любимцем многих поколений фермеров. Из конструктивных особенностей устройства особенно можно выделить заднее расположение мотора.

  • Тяговый класс 0,6.
  • Размеры шин ведущих колес — 9.50-32, направляющих — 6.50-16.
  • Грузоподъемность самосвальной платформы, расположенной в передней части кабины — 1000 кг.

Габаритные размеры и вес трактора Т-16

Габариты «Шассика» следующие: ДВШ — 3280/2600/2000 мм. Клиренс 56 мм., общий вес трактора 1685 кг. без навесных устройств.

Марка двигателя, его параметры

Т-16 оснащен двигателем Д-16. Двигатель дизельный, первоначальная мощность его составляла 16 л.с., однако на модификации 1967 года Т-16М был установлен похожий агрегат, но с повышенной мощностью — 25 л.с.

Двигатель Д-16 был оснащен газораспределителем, шатунным механизмом. Расход дизельного топлива в час составляет 272 г/кВт/час. Мотор снабжался топливным фильтром, фильтром тонкой очистки и пластинчатым фильтром для отсева всех возможных примесей и грубых частиц.

КПП трактора Т-16

  • Семиступенчатая КПП, механическая.
  • Минимальная скорость движения составляла 1,6 км/час, максимальная — 17,5 км/час.

Для трактора такой массы и функционала данный скоростной диапазон был оптимальным для использования на посевах культур, приусадебных территориях. Система торможения: ленточный тормоз.

Трансмиссия и ходовая часть

Сцепление фрикционного типа, однодисковое. Торможение осуществляется за счет ленточного тормоза. Особенности эксплуатации: устройство практически не применялось зимой, при низких температурах. Этому способствовали конструктивные особенности, например, расположение двигателя.

Устройство кабины

Кабина трактора Т-16 была весьма удобной. Основу её составлял каркас, на котором крепились ключевые элементы. Модификации следующих лет были усовершенствованы, и кабину оснастили крышей, дверцами, панелями со стеклами — так Т-16 стал полноценным трактором, удобным для эксплуатации. В летнее время часть конструкции можно было снять.

Каркас крепился на шасси трактора и защищал оператора от возможных повреждений при опрокидывании машины. Кроме того, он выполнял защитную функцию — оберегал оператора от выхлопных газов или дождя. Крыша кабины могла приподниматься. Присутствовали очистители стекол, щиток от солнца, крючок, на который можно повесить одежду.

Сиденье одноместное, регулируется под рост оператора, оборудовано подлокотниками и фиксированной спинкой.

Управление трактором Т-16

Процесс управления Т-16 производился нажатием на педали, крепившимися друг к другу с помощью наконечников и пальцев, а также рычагами управления, размещенным внутри кабины. Трансмиссия заднего расположения (как и двигатель).

История появления

Трактор Т-16 — это модель, производимая Харьковским тракторным заводом. Первая модель Т-16 сошла с конвейера в 1961 году. Выпуск трактора продолжался до 1967 года.

По сути, Т-16 представляет собой модернизированное, доработанное самоходное шасси ДСШ14. Именно эта модель предшествовала выпуску Т-16 и его выходу в массовое производство.

Отличительные особенности:

  • более усовершенствованный двигатель;
  • шины низкого давления;
  • выносные цилиндры;
  • гидросистема навесного типа.

Общее количество произведенных экземпляров Т-16, по официальным данным, составило 600 тысяч. В настоящее время эта модель трактора также довольно популярна, в особенности в селах, на заготовительных производствах (заготовка и сбор сена), а также для работ на приусадебных территориях.

Весомое преимущество трактора Т-16 перед аналогами, выпущенными в то же время — это универсальность, высокая маневренность и хорошая проходимость на любых почвах, в том числе на почве с повышенным уровнем влажности.

Назначение :

  • сельскохозяйственные манипуляции (такие как опрыскивание культур антипаразитарными средствами);
  • работа в сочетании с культиваторами;
  • работа вместе с уборочными машинами;
  • грузовые операции (после выпуска в последующие годы трактор стал популярен именно благодаря его грузовым функциям);
  • модель, также называемая в кругах фермеров «шассик», использовалась в колхозах, совхозах, а затем — в частных и государственных фермерских хозяйствах;
  • благодаря навесному оборудованию, к агрегату возможно подключение циркулярной пилы, лебедки, генератора;
  • перевозка строительных материалов;
  • вывоз строительного мусора.

Устройство трактора Т-16: конструктивные особенности агрегата

Существуют тракторы, на популярность в народе которых практически не влияет выпуск новых и более современных сельскохозяйственных агрегатов. В число этих тракторов входит легендарный Т-16, более известный отечественным фермерам, как «шассик»

Он прост в применении и ремонте своими руками, универсален, и, что немаловажно, крайне вынослив – именно эти черты больше всего ценятся нашими аграриями в известном тракторе

Основой, «сердцем» трактора «Шассик» Т-16 является его двигатель марки Д-16. Изначально трактора Т-16 оснащались моторами, мощностью в 16 л. с., однако позже в комплектацию агрегатов поступили более мощные двигатели, обладающие отдачей в 25 л. с. Трактора с такими моторами получили название Т-16М, а их выпуск был продлен вплоть до 1995 года.

Двигатели первых агрегатов Т-16 оборудовались простыми, но очень эффективными системами воздушного охлаждения. Сами моторы работали в 4 такта и имели 2 цилиндра. Дополнительно на мотор трактора устанавливалась система газового распределения и шатунный механизм. Отличительной особенностью первых моделей Т-16 было расположение моторов в их конструкции – двигатели в них располагались в задней, а не в передней части. Для запуска мотора в конструкции каждого трактора был предусмотрен электрический стартер.

В конструкцию трансмиссии трактора входила 7-ступенчатая механическая коробка передач и сухая тормозная система ленточного типа. Наличие такой КПП позволило трактору передвигаться в диапазоне скоростей от 1,5 до 17,5 км/ч. Трансмиссия располагалась в передней части конструкции трактора Т-16. Все ее запчасти изготовлены из прочных металлических сплавов, обладающих повышенной стойкостью к износу и коррозии.

Трактор Т-16 оснащен фрикционной однодисковой муфтой сцепления. Она достаточно надежна и безотказна даже при эксплуатации трактора в самых тяжелых погодных условиях.

На легендарном агрегате установлен жесткий каркас, поверхность которого облицована множеством укрепляющих элементов. Более поздние модели Т-16 дополнительно оборудовались крышей, панелями и дверьми, защищающими водителя от осадков. При необходимости кабину трактора можно разобрать.

Каждый трактор «Шассик» оснащен удобным водительским сиденьем, которое можно отрегулировать по весу и росту водителя. Для дополнительного комфорта в кабине водителя предусматривался подлокотник. Более подробно интерьер салона трактора Т-16 можно изучить на фото.

Отдельного внимания заслуживает наличие в конструкции агрегата мощного сцепного механизма, который позволяет устанавливать на сельскохозяйственную машину практически любое навесное оборудование.

Простая конструкция легендарной сельскохозяйственной машины существенно упрощает ее самостоятельный ремонт и обслуживание. Благодаря наличию свободного доступа к основным механизмам агрегата его владельцу не требовалось демонтировать детали для заливания масла или замены расходных материалов.

Трактор Т-16. Устройство системы питания дизельного двигателя, топливный бак дизеля Д-16

содержание .. 10 11 12 13 14 15 16 17 18 19 20 ..

Система питания двигателя Д-16 (рис. 17) устроена из следующих основных устройств: топливного бака 5, фильтра-отстойника 6, топливного фильтра 11, топливного насоса 9 с подкачивающим насосом, регулятора 7, топливопроводов низкого и высокого давления, форсунок 1, воздухоочистителя 3, впускного коллектора 2, выпускного трубопровода с искрогасителем. Из бака топливо через фильтр-отстойник поступает по топливопроводу к подкачивающему насосу. Под небольшим давлением от подкачивающего насоса топливо по топливопроводу 10 низкого давления поступает в фильтр, где очищается от механических примесей. Очищенное топливо по топливопроводу 10 поступает в канал головки топливного насоса высокого давления (ТНВД). Из головки насоса топливо попадает во внутреннюю полость гильз плунжерных пар и под давлением 12,5 МПа по топливопроводам 8 высокого давления поступает в форсунки, которые в конце такта сжатия впрыскивают топливо в предкамеры головок цилиндров.

Рис. 17. Устройство системы питания дизельного двигателя Д-16: 1 — форсунка; 2 — впускной коллектор; 3 — воздухоочиститель; 4 — подкачивающий насос; 5 — топливный бак дизеля; б — фильтр-отстойник; 7 — регулятор; 8 и 10 — топливопроводы; 9 — ТНВД с подкачивающим насосом; 11 — топливный фильтр.

Избыток топлива из головки насоса возвращается по трубке в подкачивающий насос. Просочившееся через зазоры между деталями форсунки топливо стекает по сливным трубкам.

Трактор Т-16. Топливный бак дизеля Д-16

Топливный бак дизеля (рис. 18) расположен под сиденьем оператора и прикреплен болтами к стойкам сиденья.

Рис. 18. Топливный бак дизеля (Д-16): 1 — патрубок; 2 — крышка; 3 — заливная горловина; 4 — указатель уровня топлива; 5 — бак; 6 — амортизационные прокладки; 7 и 14 — сетчатые фильтры; 8 — сливной краник; 9, 12 и 15 — трубки; 10 — расходный краник; 11 — перегородки бака; 13 и 16 — штуцеры.

Для амортизации между фланцем топливного бака трактора Т-16 М и трактора Т-16 МГ и стойками помещены резиновые прокладки 6. Бак состоит из двух частей, выштампованных из листовой стали и приваренных друг к другу. К верхней и нижней частям бака приварены перегородки 11, которые служат для придания баку жесткости и смягчения гидравлических ударов при движении шасси. В верхней части приварена заливная горловина в которую вставлены воронка 1 и указатель уровня топлива 4. Горловина закрыта крышкой 2. Боковая поверхность воронки имеет отверстия для прохода топлива и обернута приваренной к ней сеткой. Топливо, проходя через сетку, очищается от примесей.

В два отверстия нижней части вставлены и приварены к ней штуцера 13 к которым припаяны сетчатые фильтры 7 и 14. Через отверстия в штуцерах по трубкам 9, 12 через расходный краник топливо поступает в трубку 15 и из нее в топливную магистраль шасси. Проходя через фильтры 7 и 14, топливо очищается. Фильтры расположены относительно дна бака так, чтобы нельзя было полностью израсходовать топливо. В этом случае на дне бака остается часть топлива, которое вместе с примесями сливают через сливной краник 8. К штуцеру 16 присоединяют трубку подкачивающего насоса. Топливо очищается от примесей в топливном фильтре дизеля, состоящем из сварного корпуса 1 (рис. 19), крышки 2, краника 3, фильтрующего элемента 4, стержня 6, болтов 7 поворотных угольников, упорной шайбы 11 и пружины 13. Подкачивающий насос нагнетает топливо по трубке и каналам в болте поворотного угольника и крышке фильтра в полость корпуса. Крышка закреплена на корпусе соединительной гайкой 9, навертываемой на стержень 6 фильтра. Между гайкой и крышкой помешена прокладка. На стержень налег фильтрующий элемент 4, прижимаемый снизу пружиной 13 к крышке. Чтобы топливо не попало во внутреннюю полость элемента, не проходи через фильтрующую среду, между упорной шайбой 11 и стержнем установлено уплотнительное кольцо 10.

Рис. 19. Топливный фильтр дизеля (Д-16): 1 — корпус; 2 — крышки фильтра с трубкой в сборе; 3 — краник; 4 — фильтрующий элемент; 5 — прокладка крышки фильтра; 6 — стержень; 7 — болт поворотного угольника; 8 — защитная втулка; 9 — соединительная гайка; 10 — уплотнительное кольцо; 11 — упорная шайба; 12 — поджимные шайбы; 13 — пружина; 14 — пробка.

Фильтрующий элемент состоит из хлопчатобумажной пряжи, намотанной на сетчатую трубку. Трубку для лучшей фильтрации топлива перед намоткой пряжи обертывают фильтрующей бумагой. Топливо, просачиваясь через нитки и бумагу в сетчатую трубку, очищается от примесей и воды. Профильтрованное топливо через каналы в головке и болте поворотного угольника по топливопроводу поступает в головку топливного насоса.

содержание .. 10 11 12 13 14 15 16 17 18 19 20 ..

sinref.ru

Трактор Т-16. Неисправности гидросистемы

Возможные неисправности гидросистемы и способы их устранения

* Снять распределитель с шасси, вынуть и разобрать соответствующий золотник: открутить отверткой пробку; отделить от золотника пружину, обойму фиксаторов, фиксаторы (шарики) и втулку с пружиной; вынуть из золотника гильзу и легкими ударами о деревянный брусок торца золотника извлечь из его отверстия прокладку (алюминиевое кольцо) и фильтр (сетку).

Очистить от грязи и промыть в керосине фильтр, каналы золотника и все детали произвести сборку в обратной последовательности. Установить золотник в корпус распределителя нужно так, чтобы два отверстия из шести (верхнее и нижнее), имеющиеся в верхних поясах золотник, были обращены в сторону перепускного клапана.

Полунезависимый вал отбора мощности трактора Т-16 (рисунок 1) или ВОМ Т-16 находится в левой части корпуса главной передачи трактора. Скорость вращения ВОМ при номинальных оборотах коленвала дизеля составляет 533 об/мин.

Вал отбора мощности вращается в двух шарикоподшипниках (поз. 10, 22). Передний подшипник смонтирован в стакане и при помощи стопорного кольца (поз. 12) удерживается на валу. К фланцевой части стакана присоединен защитный колпак (поз. 14), который используют для закрывания шлицевого конца вала при эксплуатации машин и орудий, не требующих отбора мощности.

Вал отбора мощности получает привод непосредственно от вала муфты сцепления. Правый конец трубчатого вала муфты имеет нарезанные зубья, входящие в зацепление с зубьями шестерни (поз. 23) привода вала отбора мощности, которая осуществляет свободное вращение относительно вала (поз. 16) в подшипниках роликового типа (поз. 18, 20). Зубья правого конца ступицы шестерни (поз. 23) и вала (поз. 16) используются для перемещения по ним зубчатой муфты (поз. 17). Данная муфта при нейтральном положении находится на венце вала (поз. 16), а при рабочем положении обеспечивает соединение этого зубчатого венца и венца шестерни (поз. 23), чем обеспечивается передача мощности на ВОМ от дизеля агрегата.

Правила эксплуатации и обслуживания

Правила безопасной эксплуатации трактора Т-16:

  • во время движения держите двери кабины закрытой;
  • высоту сиденья регулируйте соответственно росту оператора;
  • ремонт двигателя и разбор КПП производите только после того, как мотор остыл;
  • следите за уровнем давления охлаждающей жидкости;
  • контролируйте показатели дизельного топлива, уровня масла;
  • не курите вблизи работающего двигателя машины.

Правила обслуживания трактора Т-16:

  • как и любая техника подобного класса, Т-16 нуждается в периодической проверке состояния деталей устройства, скрепленных частей, навесок, КПП, данная проверка выполняется каждые 50, 100, 200 и более часов;
  • на время бездействия «законсервируйте» трактор, выполнив слив топлива и установив машину на хранение в сухом помещении;
  • при сложных условиях эксплуатации (высокий уровень влажности, высокая запыленность и т.д) может потребоваться внеплановый ТО, выполните его согласно инструкции по эксплуатации трактора;
  • все отработанные жидкости сдавайте в утилизацию;
  • избегайте течи масла и топлива, в особенности в жаркие летние дни — и масло, и дизельное топливо весьма горючи и легко воспламеняются.

Для новых моделей требуется обкатка для увеличения срока эксплуатации трактора, чтобы все детали притерлись и вошли в пазы. Данная процедура занимает около 6-8 часов, в течении которых трактор эксплуатируется на 50 % своей мощности. По завершению процедуры необходимо заменить моторное масло.

Для тракторов б/у обкатка не нужна.

По окончании сезона работы, трактор необходимо законсервировать. Его надо очистить, поставить его в сухое место, слить масло, отсоединить провода свечей зажигания и смазать детали чтобы не формировалась коррозия.

Как завести трактор Т-16?

Для продления сроков эксплуатации трактора его водитель должен правильно запускать двигатель сельхозмашины.

При этом порядок действий выглядит следующим образом:

  1. Сначала потребуется проверить уровень топлива, моторного масла, а также количество жидкости в радиаторе охлаждения. Для этого в устройстве трактора предусмотрены сливные и заливные пробки. Они указаны на фото ;
  2. После этого нужно найти тумблер, отвечающий за включение массы – он находится над штатным аккумулятором и имеет форму стандартной кнопки;
  3. Один раз нажав на тумблер, водитель обеспечит подачу электрической энергии на все встроенные электроприборы трактора;
  4. Затем нужно вытянуть на себя рычаг декомпрессии – он расположен в левой части кабины. В результате водитель приведет в действие вспомогательный мотор сельхозмашины;
  5. После этого нужно включить устройство запуска основного двигателя – оно находится в передней части приборной панели и имеет вид небольшого рычага. С его поворачиванием начинает работать электрический стартер агрегата;
  6. При исправном двигателе на его запуск у стартера уйдет не более 15 сек;
  7. Спустя это время водителю потребуется потянуть рычаг предварительной декомпрессии вниз. В это же время нужно начать медленно давить на педаль газа.

Если после выполненных действий трактор не завелся, то процедуру запуска потребуется повторить. Это особенно актуально зимой во время сильных морозов.

Управление сцеплением, ВОМ и торможением Т-16

Управление сцеплением, ВОМ и торможением осуществляется с мест оператора с помощью педалей, соединенных с рычагами управления посредством тяг, наконечников и пальцев (рис. 101).

Управление сцеплением осуществляется с помощью педали 6. Педаль скреплена винтом на валике 15, установленном в двух металлокерамических втулках, запрессованных в отверстия корпуса трансмиссии. К ступице педали приварен рычаг с поводком, входящий в боковой паз валика блокировки переключения передач. К одному концу валика сцепления приварен рычаг, имеющий в верхней части отверстие для установки пальца наконечника тяги, соединяющий педаль сцепления с валиком выжимного подшипника.

Рис. 101. Устройства для передачи усилия от педалей к исполнительным механизмам (Т-16М);

1 – валик педали; 2 – винт установочный; 3 – кронштейн защелки; 4 – пружина муфты выключения сцепления; 5 – рычаг защелки; 6 – ось педали правого тормоза; 7 – педаль оцепления; 8 – педаль левого тормоза; 9 – защелка; 10 – педаль правого тормоза; 11 – тяга с вилками; 12 – оттяжная пружина; 13 – палец; 14 – кронштейн валика педали тормоза; 15 – валик педали сцепления.

Изменением длины тяги регулируется величина свободного хода педали сцепления. Педаль левого тормоза 8 винтом 2 закреплена на валике 1, установленном в металлокерамических втулках, запрессованных в корпус главной передачи. От осевого перемещения валик фиксируется пластинкой, укрепленной на корпусе.

Педаль правого тормоза 10 закреплена на оси кронштейна 6.

Рычаги педалей соединены с рычагами тормозов тягами 11.

Возврат педали сцепления и педалей тормозов в исходное (свободное) положение осуществляется оттяжными пружинами 12.

Конструкция привода тормозов самоходного шасси обеспечивает раздельное торможение левого и правого ведущих колес. Для одновременного торможения обоих великих колес педали блокируются защелкой 9.

Сблокированные педали удерживаются в заторможенном положении рычагом 5 защелки тормоза. Рычаг на нижнем конце имеет зуб, входящий в зацепление зубьями кронштейна, приваренного к педали левого тормоза. Для освобождения тормозов достаточно незначительного нажатия на педали, и оттяжная пружина 4 возвращает рычаг 5 и педали тормозов в исходное положение, при этом растормаживаются ведущие колеса.

Наличие и расположение органов управления и средств информации на рабочем месте оператора СШ Т-16 МГ аналогичны Т-16М. На табличках, расположенных на щитке приборов, нанесены условные обозначения, смысловое значение которых видно из рис. 102. Схема движения рычага для переключения передач показана на рис. 103.
