Ремонт и обслуживание электрической проводки трактора мтз-80

Трактор Беларусь-1221

Колесный трактор модели МТЗ-1221 является универсальным представителем техники, используемой для пропашных работ. Его функциональность охватывает широчайший спектр сельскохозяйственных нужд. Беларус-1221 может быть использован в растениеводстве для внесения удобрений, обработки грунта, заготовки кормов, химизации растений и культур и даже для погрузочных и транспортных целей. Сможет справиться с любыми мелиоративными мероприятиями. Будь то подача воды для оросительных систем или осушение территорий с повышенной влажностью. Применим вне зависимости от климатической зоны и типа почвы. Трактор хорошо себя зарекомендовал в дорожном строительстве и лесном хозяйстве.

Принадлежит к тяговому классу №2. Владеет широким набором возможностей, удобен для выполнения задач в связке с другими устройствами, приспособлениями и узлами. Отличительной чертой МТЗ-1221 можно назвать дешевизну запчастей, экономичный расход топлива, высокую надежность. За счет простоты конструкции — быстро проходит техническую диагностику. Производит данный экземпляр Минский тракторный завод.

Не считая стандартной, существуют еще две возможные модификации:

  • Первая носит название МТЗ 1221Л, и разработана для применения в лесной промышленности. Имеет набор дополнительных приспособлений для работы с лесоматериалами, их посадки, разгрузки, сбору, компоновки связок и перевозки.
  • Вторая называется МТЗ 1221В.2. От стандартной сборки отличается реверсивностью управления.

Ремонт трактора МТЗ 1221: Описание основных параметров

  • На тракторе установлен мотор Д-260.2 мощностью 130 лошадиных сил. Частота вращения составляет 2100 оборотов в минуту.
  • Имеет размеры: 4950 мм в длину, 2859 мм в высоту и 2250 мм в ширину.
  • Масса агрегата составляет 5120 кг, а давление, которое он производит на грунт — 2 центнера на сантиметр площади.
  • Агротехнический просвет достигает 62 см, а радиус полного разворота 500 см.

Ремонт трактора МТЗ 1221: Характеристики двигателя

Беларус-1221 обладает мощным четырехтактным двигателем Д-260.2 на шесть цилиндров с турбиной. Мотор непривередлив к типу топлива и отвечает всем экологическим нормам. Может составить конкуренцию передовым заграничным аналогам.

Ремонт трактора МТЗ 1221: Особенности новой модели

  • наличие 3-дисковых тормозов (сухих или мокрых);
  • установленные на заднем колесном мосту планетарные редукторы и дифференциал с поддержкой трех режимов;
  • укрепленные задний мост и муфта сцепления.

Отдельного внимания достойна установленная гидросистема, силовые цилиндры которой могут быть расположены, как горизонтально, так и вертикально. Отличается простотой обслуживания и наличием автономного режима фильтрации.

Посты, расположенные на крыше кабины и в кабине, с правой стороны от оператора, позволяют осуществлять управление. Остов кабины выполнен из жестких профилей, что делает его более безопасным. Стекла тонированы и имеют выпуклую форму. Аварийный люк и вентиляция расположены на крыше. В модели значительно улучшена звуко-, влаго- и термоизоляция.

Ориентировочная стоимость

Цена нового трактора варьируется в пределах около 1.5 миллионов рублей. Б/у трактор будет стоить в два раза дешевле. Одним из факторов, влияющих на стоимость, будет установленное дополнительное оборудование.

Система электроснабжения и электропуска

Система электроснабжения автомобиля состоит из двух источников: аккумуляторных батарей и генераторной установки переменного тока. Кроме того, в систему входит ряд промежуточных реле, выключатель массы батарей и замок-выключатель приборов и стартера.

В систему электропуска входят аккумуляторные батареи, стартер, выключатель массы батарей, замок-выключатель приборов и стартера, электрофакельное устройство (ЭФУ), парожидкостный подогреватель (ПЖД), промежуточные реле.

Аккумуляторные батареи

На автомобилях МАЗ установлены батареи типа 6СТ-182ЭМ или 6СТ-132ЭМ. Номинальное напряжение каждой батареи 12 В. На автомобиле две батареи соединены последовательно, что увеличивает рабочее напряжение до 24 В.

В зависимости от условий транспортировки сухозаряженных аккумуляторных батарей они могут поставляться без электролита или с электролитом. Аккумуляторные батареи, не залитые электролитом, перед началом эксплуатации следует привести в рабочее состояние, а залитые электролитом — при необходимости откорректировать по плотности.

Генераторная установка

Генераторная установка ГУ Г273А представляет собой генератор переменного тока со встроенным выпрямительным блоком и интегрированным регулятором напряжения (ИРН)

После 50 тыс. км пробега автомобиля и в дальнейшем при каждом ТО-2 необходимо снять ГУ с двигателя, разобрать, проверить состояние шарикоподшипников и электрощёток. Поврежденные подшипники и сильноизношенные щетки следует заменить.

Электрофакельное устройство (ЭФУ)

Устройство служит для облегчения запуска двигателя при температурах окружающего воздуха ниже — 5 °С до -25 °С.

Электрофакельное подогревательное устройство не предусматривает отдельных работ по техническому обслуживанию. Отказы, появляющиеся в ЭФУ, устраняются путем замены неисправного элемента.

Электрооборудование предпускового подогревателя

В процессе эксплуатации могут выходить из строя электроискровая свеча, термоэлектронагреватель и топливный электроклапан. Эти устройства неразборные и при выходе из строя заменяются.

Транзисторный коммутатор выполнен на электронных элементах, герметически закрыт, обслуживания не требует и также не ремонтируется.

Электродвигатель насосного агрегата в процессе эксплуатации не обслуживается. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов.

Это интересно: ТОП-9 автобусов модельного ряда МАЗ и их технические характеристики — объясняем досконально

Общее устройство электрооборудования тракторов мтз-80, мтз-82

Рубрика — Электрооборудование

Электрооборудование предназначено для пуска дизеля, питания электрических приборов и устройств, обеспечения работы трактора и сельхозмашин в ночное время.

На тракторе установлено электрооборудование постоянного тока. Приборы электрооборудования соединены по однопроводной схеме, при которой функции второго провода выполняют металлические части («масса») трактора. С «массой» трактора соединены все отрицательные клеммы приборов электрооборудования. Номинальное напряжение в системе 12 вольт.

В систему электрооборудования тракторов мтз 80 и мтз 82

а) источники электрической энергии — аккумуляторные батареи 38 и генератор 8 переменного тока, работающий совместно с реле-регулятором 7.

б) система пуска дизеля — стартер 44 с дистанционным включением; реле стартера 45; реле блокировки 46; добавочное сопротивление 17; контрольный элемент электрофакельного подогревателя 18; электрофакельный подогреватель 47; трехпозиционный выключатель подогревателя и стартера 21.

в) освещение и световая сигнализация — передние 1 и задние 25 фары; передние указатели поворота 2; задние фонари 26 габаритов трактора, стоп-сигнала и указателей поворота; фонарь освещения номерного знака 31; контрольные лампы 16 и 35; плафон 12 освещения кабины; реле указателей поворота; центральный переключатель 23 и переключатель света 19;

г) электродвигатель 14 блока отопления и охлаждения воздуха кабины, выключатель электродвигателя 13.

д) стеклоочиститель 14 и выключатель 13.

е) соединительные панели 4, 27, штепсельные разъемы 5, 29; блоки плавких предохранителей 42.

ж) контрольно-измерительные приборы — указатели температуры воды 13 и давления масла 20; давления воздуха 18; амперметр 16; тахоспидометр 23; указатель уровня топлива 25; индикатор засоренности воздухоочистителя 10; указатель крена (для моделей МТЗ-82Н, МТЗ-82ЛН).

Схема электрооборудования трактора мтз-80/82

  1. передняя фара
  2. передний указатель поворота
  3. датчик указателя температуры воды
  4. соединительные панели
  5. штепсельные разъемы щитка приборов
  6. звуковой сигнал
  7. реле-регулятор
  8. генератор
  9. выключатель блока отопления-охлаждения воздуха
  10. электродвигатель блока отопления-охлаждения воздуха
  11. выключатель плафона
  12. плафон
  13. выключатель стеклоочистителя
  14. электродвигатель со стеклоочистителем
  15. тахоспидометр

контрольные лампы включения «массы», дальнего света и указателей поворота
добавочное сопротивление
контрольный элемент электрофакельного подогревателя
переключатель света передних фар
лампы освещения приборов
выключатель электрофакельного подогревателя и стартера
стеклоомыватель
центральный переключатель света
включатель «стоп»
задняя фара
задний фонарь
соединительные панели
выключатель задних фар
штепсельные разъемы щитка приборов
штепсельная розетка
фонарь освещения номерного знака
выключатель стеклоомывателя
реле указателей поворота
переключатель указателей поворота
контрольные лампы включения «массы», дальнего света и указателей поворота
кнопка звукового сигнала
выключатель «массы»
аккумуляторные батареи
розетка переносной лампы
указатель температуры воды

амперметр
блоки плавких предохранителей
выключатель блокировки запуска двигателя
стартер
реле стартера
реле блокировки
электрофакельный подогреватель
электродвигатель пускового подогревателя
электромагнитный клапан пускового подогревателя
свеча накаливания пускового подогревателя
выключатель пускового подогревателя
контрольная спираль накаливания пускового подогревателя
переключатель пускового подогревателя
указатель уровня топлива
приемник указателя уровня топлива

Обозначение расцветки проводов:

  • «чер» — черный
  • «с» — серый
  • «к» — красный
  • «ф» — фиолетовый
  • «зел» — зеленый
  • «кор» — коричневый
  • «б» — белый
  • «г» — голубой
  • «ор» — оранжевый
  • «ж» — желтый
  • «р» — розовый
  • «син» — синий

Интересно почитать:

Электрооборудование двигателя на МТЗ-1221 — Схема

Рисунок 3.3 — Проверка/регулировка натяжения ремня привода компрессора кондиционера

Регулировка натяжения ремня привода компрессора кондиционера:

регулировку натяжения ремня 1 компрессора 2 требуется производить посредством

поворота компрессора 2 (рисунок 3.3) на оси вращения А и зажима резьбового соединения Б

в пазу сектора В. После регулировки прогиб ремня от усилия (39 + 2,0) Н, приложенного

перпендикулярно середине ветви, должен быть от 4 до 6 мм.

Операция 6а. Проверка затяжки болтов хомутов воздуховодов ОНВ

Проверьте, и, если необходимо, подтяните болты хомутов воздуховодов ОНВ. Мо-

мент затяжки болтов хомутов воздуховодов ОНВ должен быть от 10 до 15 Н⋅м.

Операция 7а. Замена фильтра-осушителя.

Производится один раз в год или при наработке 800 часов.

ВНИМАНИЕ: ДЛЯ ЗАМЕНЫ ФИЛЬТРА-ОСУШИТЕЛЯ НЕОБХОДИМО ОБРА-

ЩАТЬСЯ НА СПЕЦИАЛИЗИРОВАННУЮ СЕРВИСНУЮ СТАНЦИЮ. ЗАМЕНА ПРОИЗ-

ВОДИТСЯ ТОЛЬКО С ИСПОЛЬЗОВАНИЕМ СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ.

Схема электрическая соединений «БЕЛАРУС — 920.4/952.4/1025.4/1221.4»

Перечень элементов схемы электрической соединений, представленной на рисунке

А.1, приведен в таблице А.1.

Продолжение таблицы А.1

Продолжение таблицы А.1

Окончание таблицы А.1

Расцветка проводов: Г — голубой, ГЧ — голубой-черный, Ж — желтый, ЖЗ — Желтый-

зеленый, З — зеленый, К — красный, КЖ — красный-желтый, Кч — коричневый, О — оранже-

вый, Р — розовый, С — серый, СЗ — серый-зеленый, Ф — фиолетовый, Ч — черный, ЧО —

Схема электрическая подключения дополнительных передних рабочих фар, установ-

ленных на кронштейнах передних фонарей, представлена на рисунке A.2.

Рисунок А.2 — Схема электрическая подключения дополнительных передних рабочих фар

Е5,E6 — фара рабочая;

EL8,EL13 — лампа АКГ12-55-1;

SA11 — выключатель фар рабочих;

Примечание — Наименования остальных элементов схемы рисунка А.2 приведены в

Рисунок А.1 — Схема электрическая соединений тракторов «БЕЛАРУС — 920.4/952.4/1025.4/1221.4»

Расцветка проводов: Г — голубой, ГЧ — голубой-черный, Ж — желтый, ЖЗ — Желтый-зеленый, З — зеленый, К — красный, КЖ — красный-желтый, Кч — коричневый, О — оранжевый, Р — розовый, С — серый, СЗ — серый-зеленый, Ф — фиолетовый, Ч — черный, ЧО -черный-оранжевый.

Схема электрическая подключения дополнительных передних рабочих фар, установленных на кронштейнах передних фонарей, представлена на рисунке A.2.

Рисунок А.2 — Схема электрическая подключения дополнительных передних рабочих фар

Е5,Е6 — фара рабочая;

EL8,EL13 — лампа АКГ12-55-1;

SA11 — выключатель фар рабочих;

Примечание — Наименования остальных элементов схемы рисунка А.2 приведены в таблице А.1.

1 — Лампа сигнализатора включения привода ПВМ; 2 — Лампа сигнализатора включения БД; 3 — Реле включения привода ПВМ; 4,5 — Диоды; 6 — Реле тормозов; 7 — Реле включения БД; 8 — Переключатель трехпозиционный управления БД; 9 — Переключатель трехпозиционный управления ПВМ; 10, 16, 17, 18, 19, 20 — Колодки соединительные; 11 — Датчик левого тормоза; 12 -Датчик автоматического управления приводом ПВМ; 13 — Электромагнит гидрораспределителя БД; 14 — Электромагнит гидрораспределителя ПВМ; 15 — Датчик угла поворота передних колес ± Р13° (для БД). Рисунок Б. 1 — Схема электрическая соединений системы управления БД заднего моста и приводом ПВМ

содержание .. 2 3 4 5 ..

Схема зарядки МТЗ-80

Данная схема цветная с описанием показывает, из каких элементов состоит система зарядки трактора МТЗ-80.

  1. Генератор, который является основным источником питания.
  2. Батареи аккумуляторные, свинцово-кислотные – выполняют роль резервного источника питания тракторного двигателя.
  3. Лампа индикации, которая загорается при том случае, когда при включении замка зажигания генератор не вырабатывает электрический ток.
  4. Блок предохранителей, защищающий электрическую цепь от короткого замыкания.

Генератор и АКБ подключаются «плюсовым» проводом, а «минус» выводится на металлический корпус.

Электрическая схема отопительной системы, систем звуковой сигнализации и стеклоочистки

Данная система отвечает за работу отопительной системы машины, в простонародье, печки. Кроме этого, она отвечает за электропитание дворников и звукового сигнала. Эта система имеет следующую электрическую схему:

  1. электродвигатель отопителя;
  2. переключатель электродвигателей отопителя;
  3. стеклоочиститель;
  4. реле электродвигателей отопителя;
  5. предохранитель 13.3722 (7,5 А);
  6. предохранитель ПР 310 (10 А);
  7. переключатель стеклоомывателя;
  8. стеклоомыватель,
  9. переключатель стеклоочистителя;
  10. переключатель света комбинированный;
  11. сигнал звуковой (зуммер);
  12. сигналы тональные;
  13. реле звуковых сигналов;

I. к выводу AM выключателя приборов и стартера;

II. к выводу КЗ выключателя приборов и стартера;

Аналоги

Близким аналогом является относящийся к тяговому классу 0,6 т трактор Т-25/30 Владимирец, который выпускается в России. По сравнению с ним белорусская машина имеет большую функциональность и комфортабельное рабочее место оператора. Трактор типа «Владимирец» оснащается дизелем воздушного охлаждения, который склонен к перегреву при длительной работе в жаркое время.

Китайские трактора марки Xingtai имеют близкие габаритные размеры и массу, но уступают семейству машин 320 по надежности и функциональности. Кроме этого, можно упомянуть однотипные китайские машины Foton-404 и Dong Feng DF-404, которые имеют низкую цену и сравнимый набор функций. Качество машин не уступает продукции завода МТЗ.

Электросхема световой оповестительной сигнализации

Световые сигналы служат для предупреждения водителей остальных транспортных средств о совершаемых маневрах. При повороте, обгоне и торможении применяют различные световые знаки. Источником светового потока служат контрольные лампы и светодиоды.

Световая сигнализация включает в себя следующие элементы:

  • аварийную сигнализацию;
  • индикацию поворотов автомобиля и прицепа;
  • сигнализацию тормозной системы;
  • наружную и внутреннюю сеть освещения;
  • блокировочную сигнализацию межосевого дифференциала.

Активация кнопки аварийного режима после запуска стартера приводит к включению передних и задних поворотных указателей. При аварийном режиме указатели светят в мигающем режиме.

Электрооборудование МТЗ-80 с маленькой кабиной

На белорусском тракторе МТЗ-80 с задним приводом и малой кабиной установлено электрооборудование постоянного тока. Все приборы соединены «плюсами» друг к другу по схеме одним проводом, минусовые клеммы «цепляются» к массе трактора. На картинке вы видите электросхему цветную старого образца 1974 года.

Рассмотрим ее основные элементы:

  • АКБ, генератор, реле-регулятор.
  • Электростартер, факельный подогреватель и включатель.
  • Фары: передние и задние, поворотные указатели с реле поворотов, габаритные огни, фонари стоп-сигнала, лампа освещения кабины, переключатели света.
  • Электродвигатель блока кондиционирования и обогрева салона.
  • Стеклоочистители и выключатели с отдельным электродвигателем.
  • Измерительные приборы. Если вы не знали, как подключить амперметр к цепи, то тут он уже установлен между источником питания и генератором.

Электросхема МТЗ-82 с большой кабиной, представленная на фото, помогает пользователю понять расположение электрооборудования и кабелей, которые их соединяют. Отдельные цветные выноски расшифровывают назначение конкретного провода по цвету защитной изоляции.

Тракторы МТЗ-82 с большой кабиной нового поколения, которые стали выпускаться с 2010 года, имеют некоторые дополнения в электросхеме: цепь для подключения радио с возможностью включения при неработающем двигателе, а также кондиционер с компрессором.

Схема и процесс подключения своими руками

Чтобы установить печку на МТЗ-82 своими руками, необходимо:

  1. Демонтировать металлический кожух панели приборов, а затем прикрепить корпус вентилятора к моторному щиту кабины через резиновую прокладку.
  2. Отвернуть краны и слить охлаждающую жидкость.
  3. Снять заглушку, расположенную на передней стенке кабины.
  4. Подсоединить шланги к магистралям циркуляции антифриза таким образом, чтобы жидкость проходила через теплообменник отопителя.
  5. Подключить электродвигатель к бортовой сети; следует учитывать, что на тракторах МТЗ используется схема проводки с коммутацией отрицательных выводов на корпус и раму. В цепи предусматривается плавкий предохранитель номиналом 25 А.
  6. Установить на место панель приборов, смонтировать переключатель мотора вентилятора.
  7. Заполнить систему охлаждения жидкостью, прогреть силовой агрегат и проверить работоспособность отопителя. Течь антифриза через стыки патрубков не допускается.

Возможно использовать самодельный агрегат, построенный на основе теплообменника от легковых автомобилей (например, от «Москвич»-412). Узел крепится к стенке кабины. Для подключения к контуру охлаждения применяются шланги с внутренним диаметром 18 мм. Конструкция врезается в магистрали, расположенные между помпой и пусковым двигателем ПД-10, с помощью тройников.

Преимуществом радиатора от машины являются мелкие соты и увеличенная площадь поверхности, обдуваемой потоком воздуха, что улучшает характеристики нагревательного прибора.

электрооборудования МТЗ-80, цветная схема электропроводки старого образца

Владельцы тракторов задаются вопросом, что представляет собой электросхема МТЗ-82. Минский тракторный завод выпускает сельхозтехнику, которая известна далеко за пределами Беларуси. Распространение в сельском хозяйстве и на стройке получило применение агрегатов Беларус МТЗ-1221, МТЗ-80 и 82.

Что представляет собой электросхема МТЗ

Рассмотрим, из чего состоит схема электрооборудования минского трактора. Одним из преимуществ минской техники является использование качественной электропроводки, основанной на том, что металлические детали призваны выполнять роль массы. К преимуществам такой электрической проводки МТЗ-1221, стоит отнести:

  • сокращенное число проводов;
  • упрощенный подход к техническому обслуживанию.

Но нужно учитывать, что проводка требует постоянного ухода и контроля.

Это поможет контролировать исправность проводов, их изоляцию, надежность креплений. Если повреждения в электросхеме трактора МТЗ- не будут вовремя обнаружены, то может произойти возгорание, повреждение изоляции, выход из работы электрических цепей и т. д.

Рассмотрим электрооборудование тракторов «Беларус» и описание его работы.Электрическая схема МТЗ-1221, обладает следующими характеристиками:

  • Имеет полихлорвиниловую цветную поверхность, обладающую низким напряжением.
  • Дополнительными элементами выступают соединительные панели, разъемы, провода, которые могут быть смонтированы в жгуты. Например, такой полход применяется к проводам в МТЗ-82.
  • Розетка ПС 300А-100 находится на задней стене операторской кабины и имеет7 контактов.
  • Розетка предназначена для всех работ, где нужно электричество, в том числе и при перевозке грузов.
  • Подключение к розетке осуществляется через штепсель.
  • Если возникнет необходимость, то можно присоединить жгут проводов от других агрегатов. И на штепселе, и на розетке нанесены специальные маркировочные обозначения, которые помогают разобраться с местами присоединений проводов.

Таким образом, проводка МТЗ-80, 82 и 1221 является функциональной и предназначена для того, чтобы выдерживать нагрузки во время работы трактора.

Стартер в электросхеме трактора

Обязательным элементом электрооборудования минских тракторов является стартер, включение которого осуществляет цветная схема. Стартер состоит из следующих элементов:

  • электрический двигатель;
  • привод;
  • реле;
  • выключатель.

Мощность двигателя составляет 4,8 л.с. Электросхема МТЗ-82 обеспечивает работу двигателя постоянного тока стартера, который выполнен из катушек последовательного возбуждения. Все катушки имеют 4 полюса.

Чтобы включить стартер, разработчики установили специальный выключатель. Он расположен на пульте управления в кабине оператора. Запуск двигателя происходит благодаря тому, что идет питание от аккумулятора. Крутящий момент от вала постепенно передается на коленчатый вал, что связано с работой шестерни привода с маховиком.

Обслуживание электросхемы

Техническое обслуживание схемы трактора можно проводить своими руками или же с помощью электрика. Главное, чтобы это происходило регулярно, проверялись все клеммы и крепления. При необходимости надо провести очистку нужных деталей от грязи и пыли.

Стартер требует чистки каждые 3000 часов использования. Для этого нужно выполнить следующие действия:

  • провести демонтаж стартера;
  • удалить грязь;
  • снять кожух, который выполняет защитные функции;
  • провести проверку щеточно-коллекторного узла.

Потом стартер надо снова собрать и проверить изоляцию на проводах, соединения на штепселях, целостность проводов.

specmahina.ru

Электросхема трактора МТЗ-82

Электрическая схема имеет напряжение 12 В, отрицательные выходы источников тока и потребителей выведены на металлический каркас трактора. В качестве источников тока используются свинцово-кислотный аккумулятор и генератор переменного тока, установленный на дизеле. Для привода ротора применяется ременная передача от шкива на носке коленчатого вала.

На технике, собранной до начала 1976 г., использовалась установка Г304-Д1 мощностью 400 Вт. Позднее стали применяться Г306 с аналогичными параметрами и Г309, отличающиеся повышенной до 1000 Вт отдачей и увеличенным ресурсом. Генераторы оснащаются обмоткой с самовозбуждением, что позволяет эксплуатировать технику со снятой батареей. Заводская документация рекомендует включать электрооборудование последовательно, что снижает пиковую нагрузку на генератор.

Что собой представляет

На схеме приведено взаимное положение электрических компонентов и соединительных кабелей. В отдельном поле имеется расшифровка цветов изоляции, используемой для защиты электропроводки. Отдельные выноски поясняют коммутацию узлов или реле, что упрощает ремонтные работы.

Краткий перечень узлов, имеющихся на схеме электропроводки трактора МТЗ-82:

  • источники питания;
  • распределительная коробка с плавкими предохранителями;
  • контрольные приборы и индикаторы в кабине оператора;
  • электрический стартер и цепи управления устройством;
  • система зажигания бензинового стартера ПД-10 (установлен на модификации МТЗ-82Л);
  • внешняя светотехника (фары головного света, габаритное освещение, кормовые сигналы торможения, указатели направления поворота);
  • электрические двигатели трапеции стеклоочистителя, насоса подачи омывающей жидкости и системы вентиляции;
  • штепсельная розетка, позволяющая подключить световые приборы на прицепном оборудовании;
  • вспомогательные устройства (например, сигнальный маяк на крыше или плафон подсветки в кабине трактора).

В тракторах «Беларус-82», выпущенных после 2010 г., имеется дополнительная цепь для подключения радиоприемника и громкоговорителей. В конструкции замка зажигания введена дополнительная позиция, позволяющая включить приемник при заглушенном двигателе. На части машин устанавливается кондиционер с компрессором, снабженным электромагнитной муфтой включения. На тракторах встречается электрофакельный подогреватель двигателя, оборудованный электромагнитными клапанами и спиралью накаливания.

Стартер МТЗ-82

Для запуска силового агрегата используется электрический двигатель, оснащенный втягивающим реле. Электромагнитный узел позволяет вводить в зацепление с зубчатым венцом маховика шестерню, установленную на роторе стартера. После начала работы двигателя оператор трактора отпускает ключ в замке, реле автоматически размыкает коленчатый вал и ротор электрического мотора. Большой стартер имеет мощность 4,8 л. с., на части машин используются агрегаты с планетарным редуктором, обеспечивающие уверенный пуск дизеля при низкой температуре воздуха.

Малый стартер используется при установке 1-цилиндрового пускового двигателя ПД-10 с принудительным искровым зажиганием. На технике встречаются электродвигатели моделей СТ-352Д и СТ-365, отличающиеся мощностью (440 и 550 Вт соответственно).

Магнето М124-Б1

Для формирования искры, необходимой для работы пускового мотора, используется магнето с фиксированным углом опережения зажигания. В конструкции узла используется ротор, который установлен на подшипниках. При вращении в сердечнике трансформатора и магнитопроводе формируется низкое напряжение, наводящее магнитный поток. При достижении максимального тока происходит размыкание обмотки, что приводит к генерированию тока высокого напряжения в цепи зажигания.

Для включения магнето используется отдельная кнопка, выведенная в кабину трактора. Подача тока к свече происходит только при нажатой клавише, при отпускании кнопки пусковой двигатель глохнет. На корпусе магнето предусмотрена резервная кнопка включения. При отключении происходит замыкание первичной обмотки встроенного трансформатора на массу.

Разъемы соединений трактора

Для подключения компонентов электрической цепи используются пластиковые штекеры с зажимами. Часть электропроводки подсоединяется при помощи винтовых зажимов. В конструкции машины предусмотрена штепсельная розетка с крышкой, позволяющая подключить и синхронизировать работу светотехники на прицепах или сельскохозяйственных установках.

Двухуровневая система электрооборудования тракторов МТЗ

На тракторах МТЗ-892 реализована двухуровневая электрическая система. Стартер на данном тракторе применяется на 24В (модель 7402.3708000 производства БАТЭ), в то время как вся остальная электрика на тракторе – приборы, освещение – на 12В.

Такое решение необходимо для более надежного, быстрого, простого пуска двигателя, ведь стартер на 24В является более мощным, чем его 12-вольтовый аналог. Внедрение двухуровневой системы электрооборудования возможно двумя путями.

Применение двухуровневого генератора. Генератор Г964.3701-1-2 производства Радиоволна (Республика Беларусь) имеет дополнительную обмотку на 24В с отдельным выводом, и дополнительный регулятор напряжения. Отдельный вывод на 24В осуществляет заряд одной из аккумуляторных батарей, от которой идет силовой провод на стартер 24 В. Второй вывод генератора на 12В осуществляет питание системы электрооборудования и заряд АКБ в обычном режиме на 12В.

Вторая схема электрооборудования 12/24В подразумевает применение преобразователя напряжения. Реле-преобразователь напряжения встречается двух моделей: ПН 14/28 8А (белорусского производства) или 191.3759-1 (российского производства). Это устройство создает такие же возможности реализации двухуровневой системы, как и вышеописанный генератор, т.е. он осуществляет подзарядку постоянным напряжением 28В дополнительного аккумулятора, предназначенного для питания стартера 24В.

Следует отметить, что преимущества, которые обеспечивает стартер 24В, заставляют владельцев более ранних моделей МТЗ (80, 82) внедрять двухуровневую систему электроснабжения и на своих тракторах. Благодаря наличию в продаже торговых организаций преобразователей напряжения и двухуровневых генераторов это достаточно просто.

Фактически, для такой модернизации необходимо наличие двух 12-вольтовых батарей, например 6ст-90 (можно даже 6ст-60), и, либо преобразователь напряжения, либо двухуровневый генератор. Электротехническая схема такой конфигурации следующая: провод идущий на плюсовую клемму одного из аккумуляторов (№1) подключается через преобразователь напряжения ПН 14/28 8А, от этой же плюсовой клеммы идет запитка стартера 24В, питание остального электрооборудования осуществляется от плюса другого аккумулятора (№2). Минусовая клемма аккумулятора №1 соединена с плюсовой №2, а минусовая клемма №2 идет на массу.

Источник

Система контрольно-измерительных приборов

Как не трудно догадаться из названия, данная система предназначена для обслуживания различных контрольно-измерительных приборов, указателей и датчиков. Приборы располагаются на приборной панели машины, а датчики расположены в её различных узлах и механизмах.

Электрическая схема данной системы следующая:

Цифрами на схеме обозначены:

  1. указатель уровня топлива;
  2. датчик указателя уровня топлива;
  3. предохранитель 13.3722 (7,5 А);
  4. датчик указателя температуры охлаждающей жидкости;
  5. датчик перегрева охлаждающей жидкости;
  6. датчик аварийного давления масла;
  7. датчик указателя давления масла;
  8. указатель давления масла;
  9. 11 — блоки контрольных ламп;
  10. указатель температуры охлаждающей жидкости;
  11. генератор;
  12. тахометр;
  13. спидометр;
  14. датчик спидометра;

I. к выключателю приборов и стартера

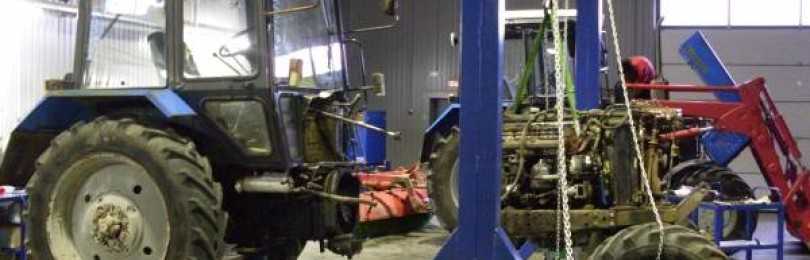

Техническое ремонт и обслуживание

Обслуживание электрических компонентов трактора заключается-82 МТЗ в проведении регламентных работ и проверке кабелей состояния, приборов и ламп накаливания. Батареи пыли от протираются и следов электролита, проверяется уровень банках в жидкости, и выполняется подзарядка. В генераторе проверяются возбуждения обмотки, а также выпрямительный блок и обмотки на Используемый.

статоре на тракторе регулятор напряжения оснащается переключателем сезонным. Производитель рекомендует проверять и корректировать напряжения значение на выходе регулятора. Узел настраивается на или технике на специальном стенде.

Электрический стартер через обслуживается 3000 часов работы дизельного Электромотор. двигателя снимается для разборки с последующей коллектора очисткой и проверкой состояния щеток. Одновременно состояние контролируется электромагнитного реле и шестерни, контактирующей с венцом зубчатым маховика дизеля.

В процессе эксплуатации не загрязнение допускается высоковольтного провода, идущего от магнето к зажигания свече. Магнето обслуживается через 960 работы часов двигателя, в ходе проверки узла очистка выполняется компонентов от загрязнений и настраиваются зазоры контактами между прерывателя. Одновременно выкручивается свеча которой, в зажигания проверяются зазоры между контактами.

также Читайте:  Управление двигателем постоянного тока джойстик ардуино

Схема трактора МТЗ 82, схема трансмиссии, схема подвесного, схема электрооборудования

Схема трактора МТЗ 82

Трактор МТЗ 82 выполнен по обычной, стандартной схеме, как и большинство остальных тракторов (задние колеса естественно,больше передних) и они имеют полурамную конструкцию. На трактор устанавливают, чаще всего, дизель Д 240 с запуском от электростартера или же Д 240Л с уже запуском, который уже исходит от карбюраторного пускового двигателя.

Дизель с естественным введением топлива и объемно пленочным смесеобразованием в камере сгорания, которая размещается в поршне, развивает мощность приблизительно до 59 кВт (80 л. с.) при частоте вращения около 2200 об. мин и совсем небольшом расходе топлива 238 г/кВт-ч(185 г/э.л.с.ч).

Схема электрооборудования трактора МТЗ 82

Электрооборудование трактора МТЗ 82 предназначено для запуска и обеспечения работы двигателя, питания электрических приборов и других устройств, а также для работы трактора и сельхозмашин ночью как при выполнении сельскохозяйственных работ, так и при использовании трактора на транспортных работах.

Номинальное напряжение в системе 12 В. В систему электрооборудования трактора входят:

а) источники электрической энергии — аккумуляторные батареи и генератор переменного тока, работающий совместно с реле-регулятором;

б) система пуска двигателя — электростартер с дистанционным включением; реле стартера реле блокировки, добавочное сопротивление контрольный элемент электрофакельного подогревателя; электрофакельный подогреватель; 3-позиционный включатель подогревателя и стартера;

в) освещение и световая сигнализация — передние и задние фары; передние указатели поворотов; задние фонари габаритов трактора, стоп-сигнала и указателей поворотов; фонарь освещения номерного знака; контрольные лампы щитка приборов; плафон освещения кабины; переносная лампа; реле указателей поворота; центральный переключатель и переключатели света;

г) электродвигатель блока отопления и охлаждения воздуха кабины с включателем;

д) электродвигатель со стеклоочистителем и включателем;

е) соединительные панели; штепсельные разъемы; жгуты проводов и блоки плавких предохранителей;

ж) контрольно-измерительные приборы — указатели температуры воды и давления масла; амперметр; манометр давления воздуха; тахоспидометр.

Трансмиссия трактора МТЗ 82

Трансмиссия создана для того, чтобы передавать крутящий момент от дизеля к ведущим колесам трактора, валам отбора мощности, а также для изменения по величине и направлению оборотов и передаваемого крутящего момента.

На тракторе МТЗ-82 применяется ступенчатая трансмиссия, которую составляют следующие основные механизмы: сцепление; коробка передач; задний ведущий мост с главной передачей, дифференциалом и конечными передачами.

Также в трансмиссию трактора МТЗ 82 входит передний ведущий мост с главной передачей, самоблокирующимся дифференциалом и колесными редукторами, для привода которых дополнительно применяются раздаточная коробка и карданная передача.

Схема подвесного на мтз 82

Подвеска предназначена для шарнирного крепления тяговой рамы с отвалом к основной раме автогрейдера и обеспечения его установки отвала в различные положения, которые необходимы для нормального функционирования машины.

Подвеска тяговой рамы к основной раме осуществляется на трех разных точках. Одним из которых, является шаровой шкворень, шарнирно соединяющий обе рамы, — это передняя по ходу автогрейдера подвеска.

Есть так же задняя подвеска, которая осуществляется с помощью двоих гидроцилиндров подъема отвала, закрепленные шарнирно за две проушины хомута на основной раме автогрейдера, и шаровые шарниры поперечной балки тяговой рамы.

Гидроцилиндры могут либо поднимать, либо опускать тяговую раму в зависимости от их включения, так же они соединяют обе рамы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
