Предохранители и реле газель / соболь (2003-2010)

Не работает топливный насос

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.

В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.

На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Проверка питания реле

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

Газель 4216 — Замена топливного насоса, электро схема.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

admin 15/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Почему поломался

Причин для выхода автоприкуривателя из строя может быть несколько. Самые распространенные неисправности.

1. Сгоревший защитный элемент прикуривателя на Газель Бизнес. Участок цепи защищен предохранителем, который перегорает, если значение силы тока превышает допустимый показатель 15 – 20 ампер. В этом случае прикуриватель перестанет работать вместе со звуковым сигналом. Необходимо добраться до монтажного блока и заменить предохранитель исправным.
2. Короткое замыкание. Частое перегорание защитного элемента на Газель Бизнес говорит о том, что цепь может замыкать. Необходимо осмотреть провода на предмет заломов или оплавления. Поможет тестер, которым стоит прозвонить кабели. Старые оборванные провода следует заменить целыми, подходящего сечения.
3. Вышедшая из строя спираль. Металлическая нить внутри прикуривателя на Газель Бизнес постоянно нагревается или охлаждается. Со временем она может перегорать. Ремонт не имеет смысла – лучше поменять прибор.
4. Плохие контакты. С возрастом устройство может разбалтываться в гнезде и не обеспечивать надежную фиксацию. Если прикуриватель на Газель Бизнес не работает, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов или ржавчины. Желательно почистить места соединения. Перед проведением работ рекомендовано отсоединить минусовую клемму от аккумуляторной батареи. Это исключит возможность короткого замыкания прикуривателя.
5. Неисправность лампы подсветки. Специально для поиска гнезда в темное время суток прибор имеет светофильтр. Лампочка, расположенная внутри прикуривателя на Газель Бизнес, может перегореть. В этом случае необходимо устройство должно сниматься, а лампа заменена исправной.

Газ 2705 | 3302 газель с 1994 года, реле стеклоочистителя инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

Блок предохранителей и реле Газель 3302 2705

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

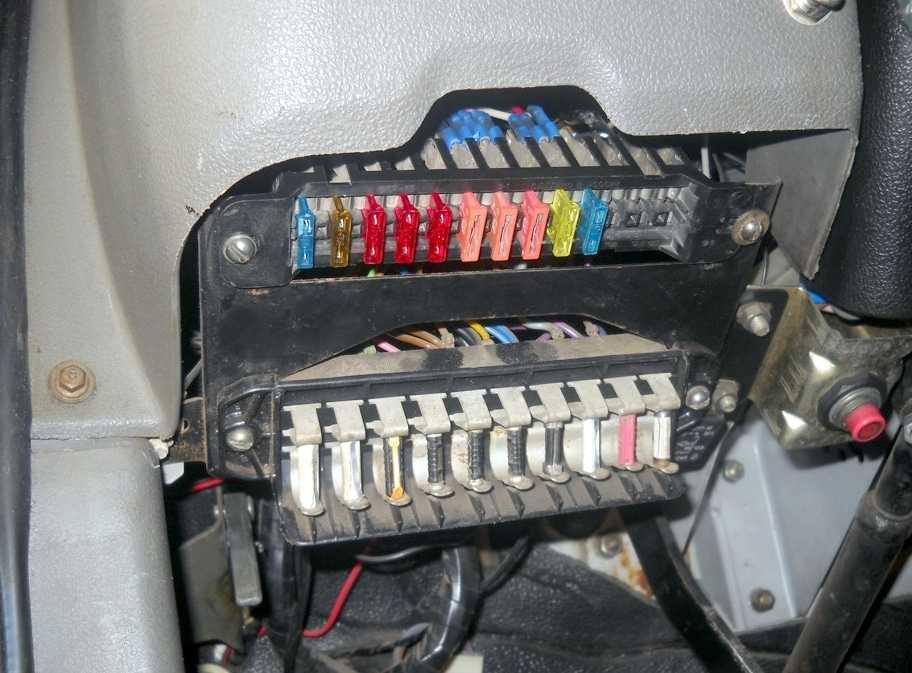

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

расшифровка.

№	Сила тока, А	Назначение
Предохранители верхнего блока
1	16	Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
2	8	Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)
3	8	Указатели поворота
4	8	Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)
5	8	Аварийная сигнализация
6	8	Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов
7	8	радиооборудование
8	8	Электродвигатели очистителя и омывателя ветрового стекла
9	16	прикуриватель, звуковой сигнал, розетки переносной лампы
10	16	Резерв
Предохранители нижнего блока
1	16	резерв
2	8	Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона
3	8	лампы подсветки комбинации приборов
4	8	Задние противотуманные фонари
5	8	Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня
6	8	Лампы левого переднего и правого заднего габаритных огней
7	8	ближний свет левой фары
8	8	Ближний свет правой фары, электрокорректор света фар
9	16	дальний свет левой фары, контрольная лампа включения дальнего света фар
10	16	Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

назначение предохранителей.

Предохранители верхнего блока
№	Сила тока, А	расшифровка
1	25	система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
2	15	Аварийная сигнализация
3	15	Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
4	10	Электродвигатели очистителя и омывателя ветрового стекла
5	10	Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
6	10	Стоп-сигналы
7	20	прикуриватель, звуковые сигналы
8	20	Реле звуковых сигналов, комбинация приборов, часы
9	15	Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
10	10	Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
11	5	датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
12	15	Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
13	10	указатели поворота
Предохранители нижнего блока
1	25	резерв
2	15	Дальний свет правой фары, контрольная лампа включения дальнего света фар
3	15	дальний свет левой фары
4	10	Ближний свет правой фары
5	10	ближний свет левой фары
6	10	Лампы заднего противотуманного света, контрольная лампа включения противотуманного света
7	20	резерв
8	20	То же
9	15	Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов
10	10	Лампы подсветки комбинации приборов, переключателей, прикуривателя
11	5	резерв
12	15	Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика
13	10	Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака

Блок предохранителей в моторном отсеке газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

 На кронштейне полки для крепления аккумуляторной батареи под капотом установлен дополнительный блок предохранителей.

блок старого вида.

Расшифровка предохранителей для Газели Некст: за что отвечают?

Отечественный производитель постарался облегчить жизнь механикам на заводах и СТО – все предохранители для Газели Некст имеют последовательную маркировку. Чтобы узнать функциональное местоположение или назначение любого защитного элемента достаточно сверить индекс детали с данными из нижестоящей таблицы.

Индекс/ маркировочный номер детали	Функциональное предназначение предохранителя
F1	Предохранитель отвечает за работу стеклоочистителей, а также омывателя ветрового стекла и фар при наличии данных функций в комплектации
F2	Элемент защищает от перенапряжения приборную панель и интерьерную подсветку, часто через данную деталь подключают дополнительное салонное освещение
F3	Деталь отвечает только за работу электроприводов зеркал заднего вида
F4	Деталь отвечает только за работу стеклоподъемников
F5	Предохранитель предназначен для защиты от перенапряжения модуль обогрев зеркал заднего обзора
F6	Предохранитель предназначен для защиты от перенапряжения системы обогрева сидений в салоне (при наличии данной опции в комплектации, в остальных случаях – разъем является резервным)
F7	Элемент отвечает за дополнительный отопитель салона при его наличии
F8	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F9	Деталь отвечает за цепь блокиратора дифференциала
F10	Через данную деталь происходит подключение в общую цепь розетки 12 В для второго ряда сидений
F11	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F12	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F13	Необходим для работы ламп ДХО
F14	Необходим для работы задних противотуманных фонарей
F15	Необходим для работы аварийного освещения и поворотов
F16	Контролирует приборную панель и датчик скорости Газели Некст
F17	Отвечает за работоспособность электронного блока управления двигателем
F18	Необходим для работы модуля антиблокировки колес при торможении
F19	Требуется для подключения в общую цепь прикуривателя в салоне
F20	Дополнительный элемент для работу аварийной световой сигнализации, иногда является резервным
F21	Элемент отвечает за салонное освещение
F22	Необходим для работы интерьерной подсветки, иногда является резервным
F23	Предназначен для защиты от перенапряжения центрального замка и аудиосистемы
F24	Защита цепи предпускового обогревателя силового агрегата и диагностического разъема

В этом нет ничего страшного, однако для простоты обслуживания ремонтируется размещать предохранители правильно – в противном случае при подключении дополнительного оборудования придется прозванивать и отмечать каждый предохранитель в блоке.

https://youtube.com/watch?v=UTaOsitz3Uo

Замена предохранителей

Блок предохранителей

При возникновении неисправности одного из электроприборов, прежде всего, следует проверить соответствующие предохранители.

Отсоединить крышку A.

Примечание

: — Рекомендуем заранее приобрести на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей. — Извлечь предохранитель с помощью щипцов 1, расположенных с обратной стороны крышки A. Чтобы извлечь предохранитель из пинцета, следует сдвинуть его в сторону(как показано на рисунке). Свободные гнезда для предохранителей использовать не рекомендуется.

Внимание: — Проверить соответствующий предохранитель и при необходимости заменить его обязательно новым, имеющим тот же номинал. — Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием

Назначение предохранителей

Примечание

: Наличие предохранителей зависит от степени электрооснащенности автомобиля

Где находится предохранитель печки на бмв е34. обозначения предохранителей на bmw e34

1. Автоматический стояночный тормоз.
2. Фонарь стоп-сигнала.
3. Автоматическая блокировка дверей.
4. Стеклоподъемник двери водителя.
5. Щиток приборов.
6. Указатели поворотов.
7. Система навигации.
8. Внутреннее зеркало заднего вида.
9. Очиститель заднего стекла.
10. Задние стеклоподъемники.
11. Задние стеклоподъемники.
12. ABS/ESP.
13. Стеклоподъемник двери пассажира.
14. Стеклоомыватель.
15. Обогрев наружных зеркал заднего вида.
16. Аудиосистема.
17. Розетка питания дополнительного оборудования в багажном отделении.
18. Розетка питания дополнительного оборудования для задних сидений.
19. Прикуриватель.

Некоторое дополнительное оборудование защищено предохранителями, находящимися в моторном отсеке в блоке C. Тем не менее, ввиду затрудненного доступа рекомендуем обращаться для замены этих предохранителей на сервисную станцию компании-производителя.

Блоки предохранителей. — ГАЗ Соболь, 2.3 л., 2000 года на DRIVE2

Привет всем.Надоели мне штатные предохранители. Все время что-то не работает пока не врежешь по колодке. А потом за частую вообще перестает работать))) На постое греется самый левый верхний (который на моторчик печки). Причем у меня он оплавился и пропалил дырку в крышке. Пришлось ставить на прямую без предохранителя. Перегрев прошел. Ну вот почему заводу не поставить сразу колодки с 31029? Ведь обе машины параллельно выпускались в те года? Никакого бы мучения.Итак. Купил по случаю две колодки нового образца, воодушивившись теми ребятами, которые уже переделали сие творение инженерной мысли.

Полный размер

разница в размерах

Очень хотелось, чтоб закрывалось это все крышками штатными. Поэтому решил со старого вытянуть средину, вырезать дырку и в нее вставить новый блок.Начал вырывать клеммы…

Полный размер

вырвал клеммы

Промучился крепко. Решил, что на второй меня не хватит.И передумал.

Полный размер

обрезал

Поступил проще. Обрезал то, что помешало бы закрутиться под штатное место, взял большего диаметра шайбы и приступил к переносу проводки.

Полный размер

как-то так

На новой олодке даже на пару предохранителей больше. Сложности с монтажем нет. На парочку клемм пришлось кинуть перемычки, т.к. на штатных они есть в клеммах.

Полный размер

на месте

Вот так это выглядит, если заглянуть снизу.

Полный размер

вид с улицы

А так, если открыть дверь. Т.е. не видать вообще ничего.Впрочем, пока не знаю, может придумаю что-то чтоб они смотрели на меня и было удобнее менять сгоревшие предохранители.Но что-то мне подсказывает, что они не часто будут гореть, т.к. номиналы стоят побольше штатных. Там в основном по 8А, но у меня таких не оказалось, минимум 5 или 10А. Поэтому вместо 8 ставил 10, вместо 16 ставил 15А.Но что самое главное. В машине прибавилось «напруги»! Например, мои стеклоподъемники (троссового типа) очень слабо и медленно (с надрывом) поднимали окна. Что я только с ними не делал… Но сейчас они ускорились на 20-30%! Вроди не много, но перед этим, я полез по их проводке и выкинул лишние соединения, которые намутили установщики (руки им бы повыдёргивать за такой монтаж)! Поэтому в сумме они начали работать на 50% быстрее!Хотя это и было ожидаемо, вытянуть предохранитель с новой колодки значительно сложнее, чем со старой. Тут и прижим и зацеп…Доволен я сильно. Всем советую!Удачи на дорогах и по жизни!

Цена вопроса: 120 грн
Пробег: 121 000 км

Описание электрической схемы.

Схема электрооборудования автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063 (панель приборов старого образца):
1 — боковой указатель поворота;
2 — указатель поворота;
3 — фара;
4 — лампа переднего габаритного света;
5 — лампа фары;
6 — выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений);
7 — подкапотная лампа;
8 — светильники освещения задней части кабины (для автомобилей с двумя рядами сидений);
9 — плафон освещения передней части кабины;
10 — плафоны (светильник для ГАЗ-2705 и ГАЗ-27057 с двумя рядами сидений) грузового салона;
11 — реле стартера;
12 — центральный (основной) блок предохранителей в моторном отсеке;
13 — генератор;
14 — стартер;
15 — аккумуляторная батарея;
16 — выключатель аккумуляторной батареи;
17 — кнопка дистанционного выключателя аккумуляторной батареи;
18 — реле-прерыватель сигнализатора стояночного тормоза;
19 — выключатель зажигания;
20 — выключатель сигнализатора стояночного тормоза;
21 — датчик сигнализатора аварийного падения уровня тормозной жидкости;
22 — датчик сигнализатора перегрева охлаждающей жидкости;
23 — датчик указателя температуры охлаждающей жидкости;
24 — датчик указателя давления масла;
25 — датчик сигнализатора аварийного давления масла;
26 — выключатель ламп противотуманного света;
27 — центральный переключатель света;
28 — нижний блок предохранителей;
29 — выключатель электронасоса системы отопления (ГАЗ-33023; -330273);
30 — электронасос системы отопления (ГАЗ-33023; -330273);
31 — электродвигатель стеклоомывателя;
32 — звуковой сигнал;
33 — розетка переносной лампы;
34 — плафон платформы (ГАЗ-3302; -33021; -33027);
35 — зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
36 — выключатель зумера (ГАЗ-3302, -33021, -33027);
37 — выключатель аварийной световой сигнализации;
38 — реле указателей поворота; 39 — верхний блок предохранителей;
40 — переключатель указателей поворота;
41 — комбинация приборов; 42 — указатель уровня топлива в баке;
43 — сигнализатор резерва топлива в баке;
44 — вольтметр;
45 — спидометр;
46 — счетчик суточного пробега;
47 — сигнализатор указателя поворота (зеленый);
48 — сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный);
49 — сигнализатор разряда аккумуляторной батареи;
50 — сигнализатор включения блокировки межосевого дифференциала раздаточной коробки для автомобилей типа 4х4 (оранжевый);
51 — сигнализатор перегрева охлаждающей жидкости (красный);
52 — сигнализатор габаритного света, (зеленый);
53 — сигнализатор дальнего света фар (синий);
54 — тахометр;
55 — указатель давления масла;
56 — сигнализатор аварийного давления масла (красный);
57 — указатель температуры охлаждающей жидкости;
58 — выключатель сигнала торможения;
59 — выключатель ламп света заднего хода;
60 — выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4);
61 — датчик указателя уровня топлива;
62 — переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для автофургонов с двумя рядами сидений);
63 — резистор электродвигателя дополнительного отопителя;
64 — радиоприемник;
65 — прикуриватель;
66 — переключатель электродвигателя вентилятора отопителя;
67 — электронасос системы отопления (для автофургонов с двумя рядами сидений);
68 — электродвигатель дополнительного отопителя;
69 — электродвигатель отопителя;
70 — резистор электродвигателя отопителя;
71 — реле управления стеклоочистителя;
72 — электродвигатель стеклоочистителя;
73 — переключатель стеклоочистителя;
74 — задний фонарь;
75 — лампа указателя поворота;
76 — лампа габаритного света;
77 — лампа сигнала торможения;
78 — лампа света заднего хода;
79 — лампа противотуманного света;
80 — фонари освещения номерного знака.

Где находится реле стартера соболь 4х4

Реле сартера находится в салоне, с водительской стороны. Надо снять пластиковую накладку около левой ноги, откроется блок реле. Реле стартера размещено чуть ниже реле переключения света. Если проще то там 7 реле, 4 маленьких, 3 больших, к одному из маленьких масса подводится проводом у которого посередине разьём папа-мама, вот оно и есть реле стартера.Если не ошибаюсь, то маркировка на нём должна быть 711.3747 или 711.3747-01. Не путать с РС711, это реле переключения света, оно больше и к нему пподходит больше проводов.

Добавлено через 2 минуты 34 секунды

__________________ Ежели один человек собрал, другой завсегда разобрать сможет.

Все пришельцы в Россию будут гибнуть под Смоленском. (с) «Формула любви»

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Все несогласные cо мной могут высказаться Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий). . Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Блок старого образца

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,1,0,0 —>

Верхний блок

p, blockquote 9,0,0,0,0 —>

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

p, blockquote 11,0,0,0,0 —>

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Блок нового образца

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

Верхний блок

p, blockquote 15,0,0,0,0 —>

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

p, blockquote 16,0,0,0,0 —>

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

p, blockquote 18,0,0,0,0 —>

Замена предохранителей

Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:

• необходимо вскрыть корпус блока предохранителей;
• далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
• устанавливается новый, номинал которого обязательно должен совпадать.

Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110
