Функционал магнитолы
Довольно часто штатные магнитолы не могут удовлетворить всех запросов автолюбителей. Со штатными ГУ компании Мерседес совсем другая история. Они многофункциональны и дают возможность использования множества опций. Главный акцент при разработке головных устройств делается на развлекательные и вспомогательные функции. В каждой новой модели увеличивается список возможностей и улучшается качество звука.
Код магнитолы Актрос
В современных автомагнитолах присутствует возможность воспроизведения аудио и видео с различных носителей: USB, жестких дисков, а также SD карт. В наличии также разъем AUX, позволяющий проигрывать мп3 файлы со смартфона или плеера. Многие магнитолы Мерседес имеют навигатор, а также операционную систему Android, позволяющую самостоятельно устанавливать необходимые программы и обновления.
Двигатель
Наибольшей популярностью пользуются 2-литровый бензиновый атмосферник мощностью 136 л.с. и 2,2-литровый турбодизель без турбины (95 л.с.). В Европе наиболее популярны 2,9-литровый дизель и более мощные бензиновые моторы с рабочим объемом 2,8 л, 3,0 и 3,2 литра.
2-литровый бензиновый атмосферник — самый простой и надежный двигатель. Он наглядно продемонстрировал свою выносливость в коммерческих моделях Mercedes Vito и Sprinter. Шестерки 2.8, 3.0 и 3.2 л также достаточно надежные. Да, они потребляют больше топлива – около 10-11 л/100 км, но обеспечивают более высокую динамику.
Ахиллесова пята 2,2-литрового дизельного агрегата – топливный насос. Стоимость ремонта – около 600 долларов. Расход топлива с данным мотором составляет в городе в среднем 8-9 л/100 км, на трассе – около 6 л/100 км. Ранние 2.2 CDI изначально страдали из-за микротрещин головки. Рядные «шестерки» М104 известны своими утечками и пробоями прокладки под головкой блока.
5-цилиндровый турбодизель рабочим объемом 2,9 л развивает мощность 129 л.с. и максимальный крутящий момент 300 Нм. В топливной системе использована аппаратура Bosch. В процессе эксплуатации потребуется замена свечей накаливания. Комплект обойдется в 40-60 долларов. Со временем могут появиться утечки в ТНВД, но он выходит из строя не так часто и легко поддается восстановлению – это не одноразовая вещь.
Топливные насосы дизельных моторов, пожалуй, единственное слабое место. Сами дизеля способны пройти не один миллион километров.
Узел защитных плавких элементов
Все предохранители Volkswagen b3 имеют соответственные номера, релюхи крепятся тут же над ними. На крышке коробки или полки находится пронумерованная схема расположения всех составляющих блока. Предохранители демонтируются из модуля пинцетом или специальными щипцами, а реле Пассат б3 – руками, только сначала снимаются жесткие пластиковые фиксаторы. Нужно пальцами оттянуть держатель на 5 мм. При обратной установке необходимо убедиться в плотной фиксации и защелкивании модуля на прежнем месте.
Распиновка предохранителей
Посмотреть распиновку модуля перемычек можно в нижеприведенной таблице.
Читать также Ремонт АКПП в Volkswagen Пассат B5
| Какую электросеть, прибор защищает | Ном. знач., А | Разбивка по цветам | |
| 10 | 15 | 20 | 30 |
| Ближний свет, правая фара. | + | ||
| Ближний свет, левая фара. | + | ||
| Подсветка панели приборов и номера. | + | ||
| Люк, регулятор просвета задней подвески, привод заднего дворника. | + | ||
| Механизм дворника, омывателя заднего и лобового стекла. | + | ||
| Вентилятор системы отопления, компрессор кондиционера. | + | ||
| Габаритный огонь, левая сторона. | + | ||
| Габаритный огонь, правая сторона. | + | ||
| Подогрев наружных обзорных зеркал и стекла заднего вида. | + | ||
| Функция противотуманных фар, задних и передних. | + | ||
| Дальний свет справа. | + | ||
| Индикатор оповещения включения дальнего света на панели управления приборами | |||
| Дальний свет слева. | + | ||
| Двухзвучный сигнал, вентилятор радиатора охлаждения двигателя | + | ||
| Подсветка рычага коробки-автомат; лампочка заднего хода; датчик t° ДВС; электропривод зеркал заднего вида; подогрев передних автокресел; нагревание форсунок омывателя лобового стекла. | + | ||
| Карбюратор + блок управления ДВС | + | ||
| Подсветка панелей в салоне | + | ||
| Зажиг передних поворотов и задних поворотов | + | ||
| Питание на топливный насос и кислородный индикатор | + | ||
| Управление вентилятором отопительной системы, компрессор кондиционера | + | ||
| Стопы, система поддержки постоянной скорости при движении | + | ||
| Оптика в салоне, на приборах, в багажнике, блокировка центрального запора, гнездо прикуривателя | + | ||
| Подключенный музыкальный девайс | + |
Блок предохранителей фольксваген пассат б3, схема.
Аббревиатура реле
Реле стоят в VW Passat b3 для защиты от перегрузки во время работы электроприборов. Они удобно расположены на главном модуле управления.
В таблице список реле заполнен согласно порядковым номерам на схеме, начиная с цифры 1 и заканчивая 24.
| № на корпусе реле | Что разгружает |
| 13 | Компрессор кондиционера, индикаторы давления freon |
| 72 | Механизм заднего дворника и омывателя, регулировка параметров движимой работы дворника |
| 30, 32 | Реле ЭБУ DigiFant, модуль управления ДВС, клапан регулировки ХХ, регулятор холостого хода оборотов ДВС |
| 18 | Разгрузка шины |
| 43 | Контроль количества ОЖ ДВС, t° циркулирующей жидкости |
| 21, 22 | Реле аварийной сигнализации и указателей поворотов |
| 33 | Реле омывателя фар |
| 19, 99 | Механизм дворников лобового стекла и реле 99 с регулируемой паузой, омыватель лобового стекла |
| 4, 29 | Сигнальный датчик оповещения не пристегнутых ремней безопасности, звуковой сигнал в салоне |
| 15, 53 | Лампы обеих передних противотуманных фар |
| 53 | Система поддержки звуковых сигналов разной тональности |
| 67, 80, 167 | Насос подачи толива разного вида, прогрев воздуха во впускном коллекторе |
| 53 | Таймер для обдува заднего стекла |
| Запасной слот | |
| 79 | Гидравлический насос абс |
| 79 | Система абс |
| Запасной слот | |
| Запасной слот | |
| Компрессор кондиционера, привод электромуфты компрессора кондиционера | |
| Запасной слот | |
| Предохранитель гидронасоса системы абс, привод стеклоподъемников | |
| Предохранитель гидроэлектрического блока клапанов абс | |
| Запасной слот | |
| Запасной слот |
Читать также Масло для автомобилей Фольксваген: особенности выбора и замены
Дополнительные предохранители и реле Ауди A4 (B6)
В зависимости от комплектации поставки автомобиля возможно наличие дополнительных колодок реле Ауди А4 (B6) в месте расположения блока реле №2.
Дополнительная колодка реле Ауди А4 (B6)

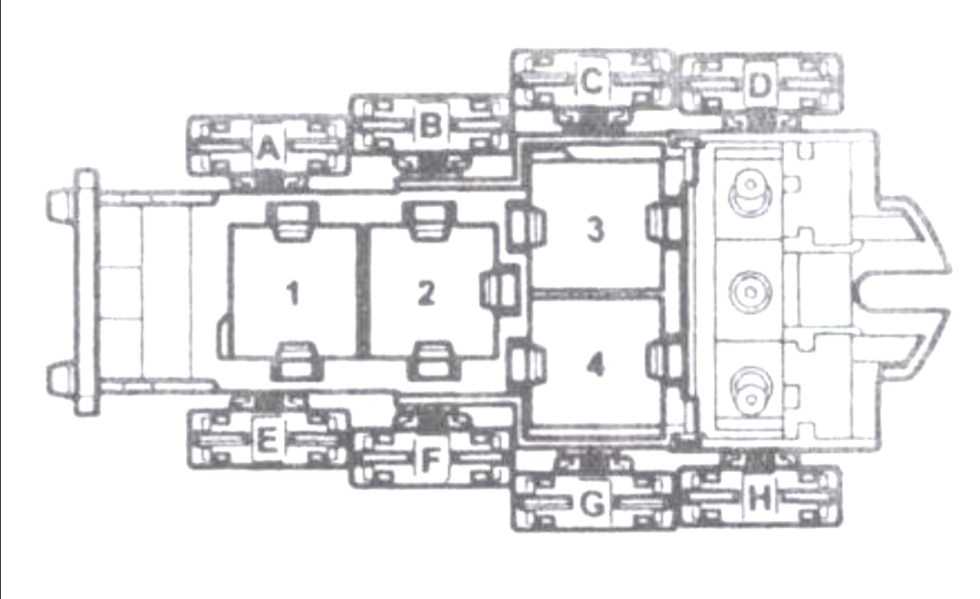

| № | Назначение реле и предохранителей |
|---|---|
| 1 | Свободный разъем |
| 2 | Свободный разъем |
| 3 | Свободный разъем |
| 4 | Реле такси |
| A | Свободный разъем |
| B | Опционально: защита от взлома |
| C | Свободный разъем |
| D | Свободный разъем |
| E | Свободный разъем |
| F | Предохранитель для автомобилей специального назначения (10А) |
| G | Предохранитель для вентилятора радиатора V6 (60A) |
| H | Предохранитель управляющего устройства антиблокировочной системы (50А) |
Описание предохранителей: расположение, схемы, цена
Схема установки предохранителей
Признаки неисправности
- Прострел искры между модулями из-за слабого контакта, прогорания плавильного элемента;
- Слышен запах плавленой пластмассы в месте установки монтажного блока;
- На приборной панели светодиодное уведомление индикатора о неисправности оборудования в моторном отсеке, салоне машины;
- При подаче напряжения, активации оборудования агрегаты неактивны.
Причины поломки
- Не соблюдение сроков проведения диагностики, профилактики автомобиля;
- Установка неоригинальных деталей, низкого качества изготовления;
- Нарушение технологии монтажа;
- Повреждение монтажного блока;
- Замыкание в электрической цепи;
- Повреждение силового кабеля, обрыв цепи;
- Ослабление, окисление контактов.
Как разблокировать магнитолу Мерседес Актрос
Чтобы начать использование штатной магнитолы Мерседес Бенц, предварительно её нужно раскодировать.
Штатная магнитола от Актрос
Схема действий следующая:
Сначала радиомагнитолу нужно включить;
На дисплее появится надпись CODE, первая буква которой будет периодически мигать;
Код вводится посредством прямого нажатия на кнопки. Иными словами, если код устройства 5981, то следует по очереди нажать на кнопки 5, 9, 8 и 1
Важно помнить, что код — всегда число четырехзначное.
Если данные были введены верно, нужно нажать на клавишу RDS. После этого магнитола включится.
На введение пароля даётся три попытки. Если он вводится неправильно все три раза, на дисплее появляется надпись WAIT. Через десять минут она пропадает, и можно попытаться снова. Код магнитолы для Мерседес Бенц можно узнать у изготовителя.
Задняя сторона магнитолы
Существует еще один способ введения пароля на автомагнитолах компании Мерседес.
Порядок действий следующий:
Предохранители и реле под капотом Пежо 407 (авто до 2007 года выпуска)
Монтажный блок в моторном отсеке расположен возле АКБ.
Схема блока предохранителей под капотом Пежо 407 (до 2007 г.в)
Описание
- 20 A Блок управления двигателем.
- 15 A Звуковой сигнал.
- 10 A Омыватель ветрового и заднего стекол.
- 20 A Омыватель фар.
- 15 A Топливный насос.
- 10 A ЭБУ автоматической коробки передач.
- 10 A ЭБУ усилителя руля.
- 20 A Цепь обмотки стартера.
- 10 A Цепь питания ксеноновых ламп, контактор стоп — сигнала, регуляторы угла наклона галогенной оптики.
- 30 A Датчики блока управления двигателем (катушка зажигания, электроклапаны, кислородные датчики).
- 40 A Вентилятор системы кондиционирования воздуха (или не используется).
- 30 A Очиститель ветрового стекла.
- 40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
- 30 A Электроклапан регулирования давления наддува.
25.14. Подсветка прикуривателя
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите декоративную отделку и поролоновые вставки в задней части центральной консоли.
3
Соблюдая осторожность, снимите кожух рычага переключения передач с крышки пульта.
4. Отвинтите винт, расположенный в задней части крышки пульта, и снимите крышку.
5
Откройте крышку пепельницы, затем освободите фиксатор и снимите пепельницу.
6. Отвинтите винты и снимите в сборе прикуриватель и держатель пепельницы с центральной консоли и отсоедините электрический разъем.
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Установка производится в последовательности, обратной снятию. |
26.13 Трос привода спидометра
25.13. Трос привода спидометра Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите комбинацию приборов. 2
В салоне автомобиля привяжите к верхнему концу троса привода спидометра тонкий прочный шнур, затем, соблюдая осторожность, извлеките трос из моторного отсека и отвяжите от него шнур. Установка ПОРЯДОК ВЫПОЛНЕНИЯ …
26.16 Рычаг стеклоочистителя
25.16. Рычаг стеклоочистителя Снятие Рычаг стеклоочистителя ветрового стекла Отвинчивание рычага стеклоочистителя ветрового стекла ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выключите, а затем выключите стеклоочиститель ветрового стекла так, чтобы рычаг стеклоочистителя установился в исходном положении. 2. Снимите накладку болта крепления рычага стеклоочистителя и вывинти…
26.19 Элементы системы омывателя ветрового стекла и фар
25.19. Элементы системы омывателя ветрового стекла и фар ОБЩИЕ СВЕДЕНИЯ Бачок стеклоомывателя ветрового стекла расположен в моторном отсеке. На моделях с омывателями фар подача жидкости к жиклерам осуществляется дополнительным насосом из того же бачка. Бачок для жидкости стеклоомывателя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удалите жидкость из бачка стеклоомывателя. 2. Отсоедините электрический разъем от насоса сте…
26.21 Громкоговорители
25.21. Громкоговорители Громкоговорители, расположенные на панели приборов Снятие декоративной накладки, расположенной сбоку решетки громкоговорителя Снятие решетки громкоговорителя с верхней части панели приборов Освобождение фиксаторов, крепящих громкоговоритель Отсоединение электрических разъемов от громкоговорителя ПОРЯДОК ВЫПОЛНЕНИЯ …
26.23 Подушка безопасности
25.23. Подушка безопасности ОБЩИЕ СВЕДЕНИЯ Воздушная подушка безопасности со стороны водителя установлена как стандартное оборудование на всех моделях. Подушка безопасности установлена в центре рулевого колеса. Система безопасности включается при включении зажигания и активизируется датчиком замедления, включенным в электронное контрольное устройство. Электронное контрольное устройство также управляет натяжными устройствами ремней безопасности переднего сидения. При неисправности систе…
Основной блок с предохранителями
Он расположен в приборной панели за крышкой, на обратной стороне которой находится собственно схема с расшифровкой элементов.
Рисунок – принципиальная схема
Описание
| 1 – 10А | Аудиосистема |
| 2 – 10А | Круиз-контроль |
| 3 – 10А | Электрический привод замка задней двери |
| 4 – 20А | Электрическая розетка для крышки багажного отделения |
| 5 – 15А | Стоп-сигнал |
| 6 – 10А | Противотуманный свет |
| 7 – 20А | Заднее стекло с подогревом (окно задней двери) |
| 8 – 10А | Подогрев передних сидений |
| 9 – 10А | Круиз-контроль |
| 10 – 10А | Электронный источник питания |
| 11 – 10А | Система управления автоматической коробкой передач |
| 12 – 10А | Источник питания для электронных устройств |
| 13 – 10А | Система освещения кабины |
| 14 – 15А | Электрический двигатель вентилятора |
| 15 – 10А | Кондиционер |
| 16 – 15А | Электрический двигатель вентилятора |
| 17 – 10А | Система управления двигателем |
| 18 – 10А | Дополнительная система безопасности (SRS) |
| 19 | В режиме ожидания |
| 20 – 10А | Система управления двигателем |
| 21 – 10А | Впускное реле стартера |
| 22 – 15А | Прикуриватель |
| 23 – 10А | Электрическое управление наружными зеркалами |
| 24 – 15А | Электрическая розетка в центральной консоли |
| 25 – 20А | Стеклоочиститель ветрового стекла |
| 26 – 15А | Омыватели ветрового стекла и задней двери |
| 27 – 10А | Датчики |
| 28 – 10А | Задний стеклоочиститель задней двери |
| 29 – 15А | Топливный насос |
| 30 – 10А | Панель приборов |
| 31 – 10А | Антиблокировочная тормозная система (ABS) |
Предохранитель 22 – 15A для прикуривателя.
Реле в передней части блока предохранителей
Идентификация
- Реле обогрева заднего стекла;
- Реле электродвигателя управления дроссельной заслонкой;
- Реле противотуманных фар;
- Реле Windows;
- Эксклюзивные реле;
- Реле автоматического выключателя.
Реле на задней панели блока предохранителей
Маркировка
- Реле зажигания;
- Реле для вспомогательного оборудования;
- Реле для системы вентиляции, отопления и кондиционирования воздуха
Различные версии
Vaneo 1.6 ; Vaneo 1.9 ; Vaneo CDI ; Vaneo 1.7 CDI
См .: Двигатели .
Специальная серия
Весна
Единственная специальная серия Vaneo, предназначенная только для немецкого рынка, позволяет оснащать ее высококлассным оборудованием. Он доступен только с тремя наиболее мощными двигателями: бензиновыми 1,6 л и 1,9 л, а также дизельным 1,7 л.
-
Дополнительное внешнее оборудование:
Особые цвета: черный карбон и серебристо-серый + легкосплавные диски диаметром 16 дюймов с шинами 195/50 R16 88H + дуги на крыше.
-
Дополнительное внутреннее оборудование:
Задние сиденья с дополнительным сиденьем для детей + Кондиционер + Коврик с логотипом «Spring» + Интерьер серого антрацита + Центральная консоль имитация карбона + CD-плеер + Центральный замок дверей с дистанционным управлением.
Блок в салоне
Он находится за перчаточным ящиком в нижней части приборной панели.
Фото — пример
Схема
Описание предохранителей
| 1 | Система зажигания 10А |
| 2 | 7.5А Панель приборов (панель |
| 3 | 7.5A Фонари заднего хода, реле управления автоматической коробкой передач |
| 4 | 7.5A Система поддержания скорости |
| 5 | 7.5A Кондиционер |
| 6 | 7.5A Панель управления наружными зеркалами |
| 7 | 20А Моющие средства и стиральные машины, Электронный блок управления освещением |
| восемь | 7.5A Электронный блок управления двигателем и АКПП (для автомобилей с АКПП), электронный блок управления двигателем, реле топливного насоса |
| девять | Прикуриватель 15А |
| 10 | Бронировать |
| одиннадцать | 7.5A Зеркала с электроприводом |
| 12 | 7,5 А АБС |
| 13 | Аудиосистема 10А, радио |
| 14 | 15A Стеклоочиститель / омыватель заднего стекла |
| 15 | Диагностический разъем 15А |
| 16 | 10А Задний противотуманный фонарь |
| 17 | Бронировать |
| 18 | 10А Внутренние лампы |
| 19 | Электродвигатель вентилятора отопителя 30А |
| ветры | 30А Обогрев заднего стекла |
| 21 год | 20А мотор люка |
| 22 | Сиденья с подогревом 10А |
| 23 | Насос охлаждения интеркулера турбокомпрессора 10А |
| 24 | Бронировать |
Расшифровка реле
- Реле топливного насоса (1)
- Реле обогрева передних сидений
- Реле топливного насоса (2)
- Релейный разъем для подключения дополнительного оборудования
- Реле заднего противотуманного света
- Реле для стеклоподъемников
- Реле электродвигателя вентилятора системы отопления
- Реле обогрева заднего стекла
Wrskn › Блог › Схема предохранителей на w210
Схема предохранителей на w210, полностью на руском языке, иногда очень нужная вещь для владельцев 210-ых
Комментарии 84
У меня мерс w210, неробатает прекуриватель, посмотрел предухранитель, его там нет и даже клеми к нему… незнаю что делать, подскажите пожалуста, ребята?!
Более детальная схема с расшифровкой, может поможет еще кому-то avto-fresh.com/mersedes/s…s-w210-e-class-1995-2002/
Здравствуйте, подскажите пожалуйста, где находится реле автоматического включения света фар (т.е. когда запускается мотор — фары включаются)? И есть ли оно вообще. W210 Е200 2001г.в. Спасибо заранее.
Я не пойму, за выключателем освещения это где этот блок стоит?
Подскажите Вчем может быть причина 4пред в салоне был перегоревший решил поменять, беру меняю и включается зажигание вытаскиваю пред всё тухнет? Замок выключен и ключ в кармане? Что Может быть за беда?
Подскажите,Коротнуло магнитолу, теперь питание идет только на желтом проводе, на коричневом нет, где искать предохранитель? Под задним сиденьем целые все.
Скажите, пожалуйста, где находится предохранитель бензонасоса?
Помогите не роботают стеклоподъмники передних окон и предохранители всё в порядке в чём может быть проблема?
Дорогие форумчане подскажите пожалуйста! Снимал обшивку потолка, чтобы почистить от грязи. Поставил все на место и теперь плафон освещения спереди не работает как и лампочки в откидных козырьках, а сзади лампочка горит постоянно, что это может быть?
20 у меня фан енжен
У меня w210. Не работает прикуриватель, по схеме — предохранитель 1 (15а) В гнезде предохранителя не оказалось, как и посадочного места под него. Куда копать?
Проверьте для начала не по схеме, а все подряд предохранители. Как показывает практика, то за частую можно встретить не совпадение схемы и посадочного места в Авто. Делаю, вывод, что всё сугубо индивидуально.
Оказался рабочий. Были закисшие контакты, прочистил клинером и всё ок
Привет! Подскажи пожалуйста где находится реле противотуманных фар? 97 года машина
Предохранитель туманок, как ты уже мог заметить на вышеизложеной схеме находится в блоке под выключателем освещения, в салоне, номер 9. Реле никакого там нет, если с предом все ок но они всеравно не работают скорее всего сгнили контакты, ремонта которых обычно хватает на 2 года максимум.
У меня сейчас обнаружилась такая проблема. Одна противотуманный передняя горит, а вторая нет.Скоро поеду ремонтироваться)
Подскажите пожалуйста что должно быть в верних двух посадочных местах? С момента покупки там ничего небыло.Прикуриватель в салоне не работает, где искать на него предохрон?
Сверху схема же, и там есть прикуриватель, и написано блок предохранителей в моторном отсеке. То что на фото явно не моторный отсек
Подскажите пожалуйста что должно быть в верних двух посадочных местах? С момента покупки там ничего небыло.Прикуриватель в салоне не работает, где искать на него предохрон?
Расположение блока предохранителей
Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.
Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.
Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.
Блок предохранителей и реле Nissan Almera N16
Расшифровка предохранителей салона
Предохранители в салоне:
1 — Зеркала
2 — Лампы стоп-сигналов
3 — Электророзетка ( прикуриватель )
4 — Предохранитель отсутствует
5 — Лампы приборной доски
6 — Предохранителя нет
7 — Подогрев заднего стекла
8 — Датчик кислорода ( в случае отказа данного предохранителя, автомобиль может работать не правильно )
9 — Предохранитель не обнаружен
10 — Электропакет
11 — Контроллер АКПП
12 — Отвечает за подсветку приборной панели, подсветка всех переключателей где печка, так же отвечает и за поворотники.
13 — Лампа салонного освещения
14 — Моторчик печки и кондиционера
15 — Кондиционер
16 — Электромотор вентилятора салона
17 — Система впрыска топлива
18 — Подушки безопасности
19 — Предохранитель не предусмотрен
20 — Контроллер двигателя
21 — Сигнал запуска
22 — Прикуриватель
23 — Разъем предохранителя пустой
24 — Предохранитель отсутствует
25 — Данный предохранитель отвечает за щетки лобового стекла
26 — Без предохранителя
27 — Омыватель переднего или заднего стекла
28 — Омыватель заднего стекла
29 — Бензонасос ( при перегорании данного предохранителя автомобиль даже не заведется)
30 — Отвечает за работу спидометра, тахометра, датчика температуры и уровня топлива.
31 — ABS ( некоторые его отключают из-за некорректной работы датчиков ABS )
Расшифровка предохранителей под капотом
-
32 — Омыватель заднего стекла
33 — Противотуманные фары
34 — Электропривод и реле электропривода дроссельной заслонки
35 и 36 — Фары, система включения ближнего света в дневное время
37 — Задний противотуманный фонарь
38 — Габариты, освещение номерного знака
39 — Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
40 — Аудио, навигация, ЖК-дисплей
41 — Система управления двигателем
42 — Катушка зажигания
43 — пусто - 44 — пусто
- Плавкие вставки:
А — Генератор (ALTernator)(зарядка на батарею)
В — электростеклоподъемники
С и D — регуляторы охлаждающих вентиляторов
E — для дизелей
F — для дизелей
G — для дизелей
H — главный источник питания, цепь заземления
I — ABS
J — к выключателю зажигания от аккумулятора
К — ABS/ESP
L — ESP - М — омыватель фар
Салонный модуль предохранителей
Все элементы модуля предохранителей пронумерованы, а их распиновка предоставлена в таблице. Распиновка модуля предохранителей
| Защищаемая электросеть или устройство | Номинальное значение, А | Цветовая маркировка | Номер на схеме |
| Лампочка ближнего света, правая головная оптика | 10 | Красный | F1 |
| Лампочка ближнего света, левая головная оптика | 10 | Красный | F2 |
| Подсветка номерного знака и панели приборов | 10 | Красный | F3 |
| Электропривод люка, контроллер регулировки клиренса задней подвески, привод дворника стекла заднего обзора | 15 | Синий | F4 |
| Омыватель стекла заднего обзора, омыватель лобового стекла, привод дворника стекла заднего обзора | 15 | Синий | F5 |
| Привод вентилятора салонного отопителя, компрессор кондиционера | 20 | Желтый | F6 |
| Лампочка габаритной подсветки, левая сторона | 10 | Красный | F7 |
| Лампочка габаритной подсветки, правая сторона | 10 | Красный | F8 |
| Подогрев стекла заднего обзора, подогрев наружных зеркал | 20 | Желтый | F9 |
| Лампочки передних противотуманных фонарей, лампочки задних противотуманных фонарей | 15 | Синий | F10 |
| Лампочка дальнего света, правая головная оптика, | 10 | Красный | F11 |
| индикатор включения дальнего света на приборной панели | |||
| Лампочка дальнего света, левая головная оптика | 10 | Красный | F12 |
| Двухтональный клаксон, вентилятор радиатора охлаждения двигателя | 10 | Красный | F13 |
| Подсветка ручки селектора автоматической КПП; | 10 | Красный | F14 |
| Лампочка света задней передачи; | |||
| Индикатор температуры ДВС; | |||
| Мотор привода зеркал заднего вида; | |||
| Подогрев водительского и пассажирского автокресла; | |||
| Подогрев жиклеров омывателя лобового стекла. | |||
| +12В питание карбюратора, +12В питание блока управления ДВС | 10 | Красный | F15 |
| Подсветка панели приборов, подсветка отделения для перчаток | 15 | Синий | F16 |
| Лампочки поворотников, перед и зад | 10 | Красный | F17 |
| +12В питание топливного насоса, +12В питание кислородного датчика | 20 | Желтый | F18 |
| Привод вентилятора салонного отопителя, компрессор кондиционера | 30 | Зеленый | F19 |
| Лампочки стоп-сигналов задних фонарей, система круиз-контроля | 20 | Желтый | F20 |
| Подсветка салона, подсветка комбинации приборов, часы на приборной панели, подсветка багажного отделения, блокировка центрального замка, розетка прикуривателя | 15 | Синий | F21 |
| Аудио подготовка | 10 | Красный | F22 |
Для разгрузки бортовой электросети в автомобиле Фольксваген Пассат Б3 используются реле. Они размещены на салонном модуле предохранителей. Схема расположения реле на блоке предохранителей
| № реле | Разгружаемая цепь или электроприбор |
| 1 | Компрессор кондиционера, датчики давления фриона |
| 2 | Электропривод дворника стекла заднего обзора, регулировка режимов работы дворника |
| 3 | ECU DigiFant, блок управления ДВС, клапан регулировки холостого хода, контроллер оборотов ДВС на холостом ходу |
| 4 | Резервный разъем |
| 5 | Датчик контроля уровня ОЖ ДВС, температура охлаждающей жидкости |
| 6 | Кнопка включения аварийной сигнализации |
| 7 | Омыватель передней оптики |
| 8 | Регулировка прерывистой работы дворников лобового стекла, режимы работы омывателя лобового стекла |
| 9 | Контроллер не пристегнутых ремней безопасности, салонный зуммер |
| 10 | Лампочки передних противотуманных фонарей, слева и справа |
| 11 | Клаксон высокой и низкой интенсивности |
| 12 | +12В питание и управление топливным насосом, предварительный нагрев воздуха во впускном коллекторе |
| 13 | Датчик-таймер подогрева стекла заднего обзора |
| 14 | Резервный разъем |
| 15 | Насос гидроэлектрического блока системы ABS |
| 16 | Контроллер системы ABS |
| 17 | Резервный разъем |
| 18 | Резервный разъем |
| 19 | Компрессор кондиционера, привод электромуфты компрессора кондиционера |
| 20 | Резервный разъем |
| 21 | Предохранитель гидравлического насоса системы ABS, электродвигатель привода стеклоподъемников |
| 22 | Предохранитель гидроэлектрического блока клапанов системы ABS |
| 23 | Резервный разъем |
| 24 | Резервный разъем |
