Блок предохранителей и реле mazda mpv

Как поменять предохранители Мазда 6

Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.

Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.

Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.

Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.

Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.

Какие предохранители ставить на Мазда 6 GJ?

Оригинальный номер основного блока (в салоне) — GHP966730, средняя цена 1089 руб., блока предохранителей под капотом — D07A67S99B, средняя цена 2061 руб.

• 30А C244-67-S99 — 133 руб.
• 7,5А 9970-51-307 — 44 руб.
• 10А 9970-51-310 — 44 руб.
• 15А 9970-51-315 — 131 руб.
• 20А 9970-51-320 — 87 руб.
• 25А 9970-51-325 — 40 руб.

1

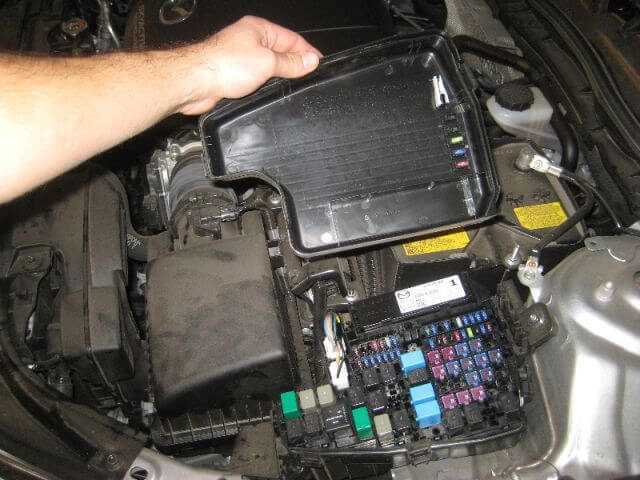

Блок предохранителей Мазда 6 2016 года под капотом.

4

Схема расположения предохранителей, щипцы для замены, запасные предохранители.

6

Схема расположения предохранителей со стороны моторного отделения.

7

Расшифровка назначений предохранителей со стороны двигателя.

8

Блок предохранителей в салоне под панелью слева.

12

13

Схема расположения предохранителей со стороны салона.

14

Расшифровка назначений предохранителей со стороны салона.

15

Взять щипцами нужный предохранитель.

17

Проверить целостность нити внутри предохранителя. Если она повреждена — нужно менять.

18

Вставить новый предохранитель.

19

22

Установить крышку в салоне.

Бачок омывателя лобового стекла Mazda 3 с 2004 по 2009 год Омыватель лобового стекла Bn9b-67-481

Лучшее описание для этой продукции:

B-3-48 07 Модель Mazda Основное применение 2004 — 2009 гг. 9000 6

Связанное название	Бачок омывателя лобового стекла MAZDA 3 2004–2009 ШАЙБА ВЕТРОВОГО СТЕКЛА BN9B-67-481
OEM НОМЕР
Advantage	Поддержка OEM + Заказ смеси
Название детали	Бачок омывателя лобового стекла
В наличии	Да
Гарантия качества	Да
MOQ	Пять штук
	DHL UPS / FedEx / морем
Деталь упаковки	A.нейтральная упаковочная коробка. B. оригинальная упаковочная коробка C. изготовление упаковки по требованию заказчика.
Количество	цена будет лучше, когда количество вырастет, MOQ не ограничен.
Условия оплаты	T / T, ESCROW, PAYPAL, WEST UNION, L / C и т. Д.

Автоматическая трансмиссия	Автоматическая электрическая система	000 9000 9000 9000 9000 9000 9000 Двигатель Детали кузова
Автоматическое сцепление Оси Тормозная система Колеса автомобиля Приводные валы Детали колес	Автоматический счетчик Автоматический двигатель Автоматические реле Автоматические датчики Автоматический стартер 9000 9000 9000 Переключатели автомобиля Прочие автомобильные электрические системы	Воздухозаборники Система автоматического зажигания Система охлаждения Кривошипно-шатунный механизм	Двери автомобиля Окна автомобиля Дверные замки Другие кузовные детали
Шасси Детали топливной системы	Резиновые втулки тормозных колодок амортизатор подшипник ступицы колеса насос гидроусилителя рулевого управления электрический стеклоподъемник конец стойки пылесборника переключателя и так далее

Источники

• https://vsepredohraniteli.ru/mazda/mazda-3-bk.html
• https://FokSevmash.ru/elektronika/predohraniteli-mazda-3.html
• https://dasauto.tech/mazda/mazda-3/mazda-3-bk/izuchaem-bloki-predohraniteli-mazda-3-bk/
• https://prometey96.ru/ekspluataciya/predohranitel-benzonasosa-mazda-3.html
• https://nskgauto.ru/mazda/mazda-3-blok-predohranitelej.html
• https://imazda.ru/obzory/predohraniteli-mazda-3-klassificatsiya.html
• https://AutomobilGroup.ru/instruktsiya/pomenyat-predokhraniteli-mazda-foto-instruktsiya-zamene-predokhraniteley-mazda-vtorogo-pokoleniya/
• https://tuning-mg.ru/korobka-peredach/predohraniteli-mazda-3-2007.html
• https://autogener.ru/services/instructions/skhema-predokhranitelej-mazda-3-2003-2009.php
• https://zapchasti.expert/predoxraniteli/predoxraniteli-mazda-3.html
• https://mazdasto.ru/raznoe/mazda-3-predohranitel-omyvatelya-lobovogo-stekla.html

Основные ошибки

При компьютерной диагностике на экран выдается зашифрованный код ошибки. Самые распространенные коды поломок электрооборудования на Mazda Premacy представлены ниже.

«P0216» Поломка в цепи регулировки момента зажигания

«P0219» Повышенные обороты двигателя

«P0171» Смесь необогащенная

«P0227» Датчика положения дроссельной заслонки (низкое положение)/Переключатель C

«P0300» Изменение порядка зажигания цилиндров

«P0370» А таймера неисправен

«P0416» Цепь клапана B впускного коллектора разомкнута

«P0483» Поломка вентилятора

«P0530» Проблемы в цепи датчика давления охлаждающей жидкости кондиционера

«P0561» Напряжение системы работает со сбоем

«P0702» Проблем с электрической системой контроля трансмиссии

«P0748» Неисправности электрической цепи соленоида давления

«P1106» Повышено напряжение в цепи датчика абсолютного давления впускного коллектора (MAP)

«P1406» Проблемы в регулировке датчика системы рециркуляции выхлопных газов (EGR)

«P1663» Неисправности контрольной лампы перезарядки

Предохранители и реле Р12

расшифровка предов, может где-то ошибся немного с переводом, но постарался максимально подробно расписать

1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон 2. круиз-контроль 3. дверные замки 4. прикуриватель, розетка дополнительная 5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза 6. задний ПТФ 7. обогрев стекла, навигация, противоугонная система 8. обогрев сиденья 9. круиз контроль, выключатель тормоза круиза 10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS(иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон. 11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM 12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах. 13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал 14. мотор вентилятора кондея 15. кондей 16. мотор вентилятора кондея 17. топливные форсунки, реле блока ECM, бензонасос 18. подушки безопасности 19. пустой 20. лямбда-зонды(датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники 21. сигнал на запуск(стартер), датчик света 22. прикуриватель 23. зеркала боковые, обогрев стекла 24. пустой (зарезервирован под консольную розетку) 25. кондей, очиститель и омыватель стекла 26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла 27. лямбда-зонды(датчики кислорода), топливные форсунки 28. очиститель и омыватель заднего стекла 29. бензонасос 30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида. 31. ABS, ESP

32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника 33. аудиосистема, навигация, дисплей, камера, часы, телефон 34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости 35. сигнал, система зарядки 36. фара правая ксенон 37. фара левая ксенон 38. пустой 39. пустой 40. электропривод, реле и двигатель дроссельной заслонки 41. фара левая галоген, электрокорректор 42. фара правая галоген, задний ПТФ 43. передние ПТФ 44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скорости

A. самый главный от АКБ B. на прерыватели 1(*1) и 2(*2) C. регулятор охлаждающего вентилятора 1 D. регулятор охлаждающего вентилятора 2 E. насос омывателя фар F. система управления накалом (дизель) G. зажигание H. зажигание I. ABS, ESP J. зажигание K. ABS, ESP

*1 дверные замки и дистанционное управление, стеклоподъёмники, люк, электропривод сидений *2 стеклоподъёмники

Так-же выкладываю краткую схему с расшифровкой, которую прислал Sergey Kvasov

, за что ему отдельное спасибо!

ВНИМАНИЕ! нумерация блока под капотом не совпадает с приведенной выше

Блок предохранителей Mazda Demio 2

Рассмотрены автомобили Mazda 2, Mazda Demio, Mazda Verisa 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Расположение блока предохранителей Mazda Demio, Mazda Verisa под капотом.

где находится блок предохранителей в моторном отсеке видео.

схема расположения предохранителей в блоке Mazda Demio.

на внутренней стороне нанесена схема расположения предохранителей и реле, а также их номинал и обозначение.

Электродвигатель вентилятора конденсатора

Предохранитель для различных цепей

Обогреватель стекла задней двери

Система управления двигателем

Стоп-сигналы и звуковой сигнал

Предохранитель для различных цепей

Электрический привод дроссельной за­слонки

Предохранитель для различных цепей

Антиблокировочная система тормозов (ABS)*

Антиблокировочная система тормозов (ABS)*

Система управления двигателем

Система управления двигателем

Дальний свет (левая фара)

Дальний свет (правая фара)

Ближний свет (левая фара)

Ближний свет (правая фара)

Реле:

R2 — реле №1 вентилятора системы охлаждения,

R3 — реле кондиционера,

R4 — реле электродвигателя вентилятора отопителя,

R5 — реле обогревателя заднего стекла,

R6 — реле стартера,

R7 — реле топливного насоса,

R8 — реле ближнего света фар,

R9 — реле дальнего света фар,

R10 — главное реле,

R11 — реле №2 вентилятора системы охлаждения,

R12 — реле противотуман­ных фар

Расположение монтажного блока предохранителей и реле в моторном отсеке Mazda 2.

Дополнительная система отопления

Электродвигатель вентилятора отопи­теля

Электронный блок управления КПП

Система управления двигателем

Обогреватель стекла задней двери

Антиблокировочная система тормозов

Монтажный блок предохранителей в салоне Mazda Demio, Mazda Verasa.

Расположение блока Verasa.

Расположение блока Demio.

где находится блок предохранителей Mazda Demio видео.

схема расположения предохранителей в блоке.

схема предохранителей на крышке блока.

Освещение салона, подсветка багажного отделения, магнитола*

Розетка для подключения дополнитель­ного оборудования (Mazda Verisa)

Электропривод боковых зеркал заднего вида*, магнитола*

Стеклоочистители и омыватели

Система активной безопасности (подушки безопасности)

Система управления двигателем

Блок управления АКПП* (Mazda Demio)

Габаритные огни, подсветка номерного знака

Освещение салона, подсветка комбина­ции приборов

Электромагнитная муфта компрессора кондиционера

Стеклоочиститель и омыватель стекла задней двери*

Фонарь заднего хода

Люк* (Mazda Demio)

Расположение блока предохранителей в салоне Mazda 2.

Электропривод боковых зеркал заднего вида

Стеклоочистители и омыватели

Система активной безопасности

Система управления двигателем

Блок управления КПП

Фонари заднего хода

Подсветка комбинации приборов

Электромагнитная муфта компрессора кондиционера

Стеклочиститель и омыватель стекла задней двери

Обогреватель стекла задней двери

Расположение дополнительного блока в салоне Mazda 2.

Электронный блок управления двигате­лем и КПП

Датчик расхода воздуха, система управ­ления двигателем

Датчик расхода воздуха, система управ­ления двигателем

Обогреватель боковых зеркал заднего вида

Дальний свет (правая фара)

Дальний свет(левая фара)

Ближний свет (правая фара)

Ближний свет (левая фара)

Расположение реле.

1 — монтажный блок в подкапотном пространстве, 2 — реле №1 вентилятора системы охлаждения, 3 — реле кондиционера, 4 — реле электродвигателя вентилятора отопителя, 5 — реле обогревателя заднего стекла, 6 — реле стартера, 7 — реле топливного насоса, 8 — реле ближнего света фар, 9 — реле дальнего света фар, 10 — главное реле, 11 — реле №2 вентилятора системы охлаждения, 12 — реле противотуман­ных фар, 13 — монтажный блок под панелью приборов со стороны перед­него пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очи­стителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала), 14 — прикуриватель, 15 — датчик наличия ключа в замке зажигания, 16 — замок зажигания.

Источник статьи: http://avtoblokrele.ru/mazda/blok-predohranitelej-mazda-demio-2.html

Замена предохранителя: 2003-2008 Mazda 6

Если ваше удобное освещение, указатели поворота, обогреватели сидений, стереосистема, фары или другие электронные компоненты внезапно перестают работать, скорее всего, у вас перегорел предохранитель. На видео выше показано, как проверить и заменить перегоревшие предохранители в моторном отсеке вашей Mazda 6 2006 года, а также показано, где находится схема блока предохранителей. Предохранители всегда должны быть первым, что вы проверяете, если ваш 6 испытывает проблемы с электричеством, потому что их относительно легко и недорого заменить самостоятельно.Чем больше электроники у вашей шестерки, тем больше в ней предохранителей. У некоторых Mazda есть несколько блоков предохранителей в моторном отсеке, поэтому обязательно найдите предохранители, о которых идет речь. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с компонентом, который больше не работает должным образом.

Если вам нужно заменить перегоревший предохранитель в вашем 6, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель. Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику.Они должны выяснить, нужно ли заменить компонент, есть ли короткое замыкание или другие проблемы с вашим 6.

Порядок замены предохранителей

В случае необходимости, владелец сам может сменить вышедшие из строя блоки предохранителей (например, омыватель фар, климатконтроль и т.д.). Достаточно знать схему расположения датчиков и те функции, которые они означают (расшифровку схемы). Смена предохранителей Мазды производится в следующем порядке:

1. Необходимо отключить зажигание;
2. Отсоединить аккумулятор от питания;
3. Произвести демонтаж наружной защитной накладки блока предохранителей;
4. Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
5. Отверткой выкрутите винты крепления;
6. При помощи защелки произведите извлечение устройства;
7. Установите новый предохранитель и в обратном порядке повторите процедуру.

Второй вариант защитных элементов в салоне

№	Номинал	А	Защитная цепь
№ 1	R.SOCKET	А-15	Для других цепей электрооборудования.
№ 2	WIPER	А-20	Защищает стеклоомыватели.
№ 3	A/C	А-15	Отвечает за климат-контроль.
№ 4	RADIO	А-15	Защищает аудиосистему.
№ 5	R.WIPER	А-10	Отвечает за работу задних дворников.
№ 6	ST/SG	А-7,5	Отвечает за исправность бортового компьютера.
№ 7	–	–	Свободный.
№ 8	ROOM	А-10	Отвечает за свет внутри салона и в багажнике.
№ 9	MIRR DEF	А-7,5	Защищает обогрев зеркала.
№ 10	–	–	Свободный.
№ 11	DOOR LOCK	А-30	Отвечает за работу замков дверей.
№ 12	TAIL	А-15	Свободный
№ 13	–	–	Свободный
№ 14	ENGINE	А-10	Отвечает за работу бортового компьютера и ABS.
№ 15	METER	А-10	Отвечает за фары движения назад, повороты и приборную панель.
№ 16	P/WIND	А-20	Защищает стеклоподъемники.
№ 17	P/WIND	А-30	Защищает стеклоподъемники.

Предохранители Мазда 3

Блоки предохранителей устанавливаются в двух местах: в пространстве под капотом и в салоне автомобиля. Элементы маркируются, в зависимости от максимально пропускаемой силы тока. В автомобилях Мазда 3 первого поколения предусмотрена следующая классификация от меньшего значения к большему:

Цвет предохранителя	Максимальная сила тока,А
Серый	2
Светло-коричневый	5
Коричневый	7,5
Красный	10
Светло-голубой	15
Желтый	20
Светло-зеленый	30
Оранжевый	40

Салонный блок предохранителей Мазда 3 первого поколения содержит 6 шлейфов, позволяющих подключить жгуты с проводами (по 3 с каждой стороны).

Предохранители, которые расположены под капотом, отвечают за стабильную работу вентилятора охлаждения двигателя, стартера, зажигания и других технически сложных элементов автомобиля. В салонном блоке расположены устройства, обеспечивающие работу прикуривателя, аудиосистемы, охранной сигнализации, подогревателя сидений и других элементов комфорта. Для удобства автовладельцев предусмотрена схема расположения предохранителей на крышке каждого из блоков.

Предохранители и реле в салоне и в моторном отсеке

Рекомендации Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала. Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

. Схема расположения реле и предохранителей и их назначение

Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER», смотрите ).

Таблица 10.1 Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке

Номер на крышке монтажного блока (см. рис. 10.1)	Защищаемая цепь (номинальный ток)
Плавкие вставки
1	Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2	Система ABS (30 А)
3	Питание предохранителей 34 и 35 (30 А)
4	Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5	Стартер (20 А)
6	Питание предохранителей 15 и 20 (30 А)
7	Вентилятор системы охлаждения двигателя (30 А)
8	Вентилятор системы отепления и кондиционирования (20 А)
Предохранители
9	Стартер (10 А)
10	Вентилятор отопителя (30 А)
11	Кондиционер (30 А)
12	Электрокорректор свэта фар (10 А)
13	Аварийная сигнализация (15 А)
14	Центральный замок (25 А)
15	Система ABS (30 А)
16	Электропривод люка в крыше (15 А)
17	Электростеклоподъёмники правых дверей (25 А)
18	Электростеклоподъёмники левых дверей (25 А)
19	Стеклоочиститель и омыватель заднего стекла (15 А)
20	Плафон освещения салона (10 А)
21	Фары (25 А)
22	Катушка зажигания (15 А)
23	—
24	Фары (15 А)
25	Диагностический датчик концентрации кислорода (10 А)
26	Датчик концентрации кислорода (10 А)
27	Топливный насос (10 А)
28	Инжектор (10 А)
29	Кондиционер воздуха (10 А)
30	Электрообогрев наружных зеркал заднего вида (10 А)
31	Автоматическое включение габаритного света (10 А)
32	Задний противотуманный фонарь (10 А)
33	Передние противотуманные фары (10 А)
34	Габаритные огни правого борта {10 А)
35	Габаритные огни левого борта (10 А)
36	Ближний свет фар (15 А)
37	Дальний свет фар (15 А)
38	Звуковой сигнал (15 А)
39	Электрообогрев заднего стекла (30 А)
41	Запасной (10 А)
42	Запасной (15 А)
43	Запасной (20 А)
44	Запасной (25 А)
45	Запасной (30 А)
Микрореле
50	Фары
51	Фары
52	Топливный насос
53	—
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
Мини-реле
60	Электростеклоподъёмники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

Тоже самое на картинке

ЗАМЕТКА Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

Сила тока. А	Цвет корпуса
Плавкие вставки
20	Голубой
30	Розовый
Предохранители
30	Зеленый
25	Серый
20	Желтый
15	Голубой
10	Красный
7.5	Коричневый
5	Бежевый

. Монтажный блок предохранителей, расположенный в салоне

Часть предохранителей расположена в монтажном блоке салона () под панелью приборов справа.

Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2.

. Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов (смотрите «Монтаж левой нижней облицовки приборной панели»).

Таблица 10.2 Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне

Номер предохранителя на рис. 10.2	Номинальная сила тока. А	Защищаемые цепи
1	10	Указатели поворота
2	10	Контрольные приборы, сигнальные лампы
3	10	Резервный (цепь ЭБУ АКПП)
4	10	ABS
5	10	Подушка безопасности
6	20	Стеклоочиститель и стеклоомыватель ветрового окна
7	10	Аудиосистема
8	15	Прикуриватель
9	15	Электроподогрев сидений
10	10	ЭБУ

Тоже самое на картинке

Салонный блок предохранителей — бортжурнал Mazda 626 «Барбара» Американка 2002 года на DRIVE2

Продолжаем расшифровку предохранителей. Теперь салонный блок, который в ногах у водителя.

Обозначение на крышке

Мои предохранители

Общая схема с обозначением

Ну и теперь расшифровка:1 AUDIO — номинал 15A, аудио система2 ROOM — номинал 15A, салонное освещение, освещение в багажнике3 S.ROOF — номинал 15A, люк4 METER — номинал 10A, датчики и огни заднего хода5 D.LOCK — номинал 30A, привода дверных замков6 HAZARD — номинал 15A, аварийные огни7 A/B&ABS — номинал 10A, подушки безопасности, анти блокировочная система8 — — —9 A/C — номинал 10A, кондиционер10 — — —11 TURN — номинал 10A, указатели поворотов12 WIPER — номинал 20A, Дворники и стеклоочестители13 P.WIND — номинал 30A, стеклоподъемники14 — — —15 RADIO — номинал 15A, аудио система, уличные боковые зеркала16 ENGINE — номинал 10A, система управления двигателем17 ILLUMI — номинал 10A, подсветка номера, габариты, приборная панель18 STOP — номинал 15A, стоп сигналы, звуковой сигнал, круиз контроль19 CIGAR — номинал 15A, прикуриватель, часы, радио, боковые зеркала20 — — —21 — — —22 P.SEAT — номинал 30A, электропривода сидений23 M.DEF — номинал 15A, Подогрев зеркал

24 P.POINT — номинал 15A, прикуриватель

Расшифровка предохранителей Мазда 3

Схема предохранителей автомобиля является важной информацией, в случае повреждения того или иного предохранителя необходимо знать расположение предохранителей. Подкапотный блок представлен предохранителями Fс 1 по 36 номер

Предохранитель № 1 отвечает за электровентилятор и охлаждение. Номер 2 – электронасос гидроусилителя. № 3 – аварийные сигналы и омывка стекол, центральный замок и габариты. № 4 – фары, № 5 – цепь РТС, 7, 8, 19 — АБС, система устойчивости курса, 9 – силовая цепь. Датчики 11 и 12 – зажигание и реле стартера. Номер 13 – подключается при зажигании и отключается при отключении стартера (в отличие от 11). 15 — климатконтроль, 17 – за обогрев задних стекол. F20- фары противотуманные. Звуковые сигналы — № 21. Номер 23– предохранитель омывателя фар. Номер 24 – насос топлива, 26 – кондиционирование. Номер 27 – генератор. Контроль за двигателем — № 30. Номер 31- освещение в салоне. С 32 по 36 номер отвечают за управление двигателем.

В салоне располагаются датчики с 37 по 86 номер:

• D/LOCK 2 – центральный замок;
• 39-40 — дальний свет;
• 43 – прикуриватель;
• 44 – аудио;
• 45 – зеркала;
• 46 – правые габариты;
• 47 – разъемы для диагностики;
• 49 – цепь замка;
• 50 – управление электрическими приборами;
• 51 – поворотники и электросигнализация;
• 52 — люк в крыше;
• 53 — отмывка стекол;
• 55-56 – подъем стекол;
• 57 – система охраны;
• 58 – обогрев;
• 60-61 – ближний свет;
• 65 – подушка безопасности;
• 67 – устойчивость, рулевое управление;
• 68 – очистка стекол;
• 69 – управление двигателем;
• 70 – очиститель стекол;
• 74 – система обогрева сидений;
• 75 – замок центральный;
• 76 – компрессор кондиционера;
• 77- 78 – подъем стекол;
• 79 – свет во время заднего хода;
• 80- люк крыши;
• 81 –левые габариты;
• 82 – противотуманное освещение, подсветка приборной панели;

Пропущенные номера являются резервными предохранительными элементами. Также к ним относятся предохранители F83 – F86. В монтажном блоке салона размещены реле № 23 – ближний свет, 24 – селектор АКП, 25, 26 – скорости работы по очистки стекол, 27, 28 – дальнее освещение и габариты соответственно. Реле центрального замка: 31-32. Реле под капотом можно расшифровать, зная перевод с английского. Например: FOG – противотуманные фары, H/CLEAN – омывка фар, HEATER – обогрев и т.д.

5 копеек о Mazda 626

savagebk


Смоленск
10 лет назад Сообщений: 13

626, 1999 год, 1991 куб. см., Бензин, Коробка, Передний привод, AHR?

Сравнивать не с чем, т.к. первая. Вроде резвая, 136 лошадей.
Универсал — очень удобно, практически никогда не задумываюсь об объеме груза. Ремонт передней подвески этой весной обошелся в 100 уев, практически ничего по сравнению с немцами того же возраста.
Хм. Недостатки, да не главные все: слабоват кондиционер, иногда без видимых причин поскрипывает передняя панель и обшивка передних дверей, потом так же беспричинно перестает. Туговато врубается задняя передача, после повторного выжимания сцепления врубается всегда легко.
Вытекли задние амортизаторы прошлой осенью. Честные универсаловские обошлись 280 уев за пару.

Полезный отзыв?
/

(+79/-8)

bradobrej
9 лет назад

626, 1998 год, 2000 куб. см., Дизель, Коробка, Передний привод

машинка хоросшая сам катаюс уже 4 года доволен много не просит и не прихотлива
кушает не много,сам из риги,пробки по утрам дай боже,расход при спокойной езде 6,5л
по трассе 4,5л
салон приятно болшой,да и я не маленький
эти две зимы при морозе 25-28 заводился с пол тычка,»то не скажеш о некоторых бензиновых
движках
с маслом вообще проблем нету, между заменой не добавляю
при желании нееобходимости можно дать хорошего кокса,да и заодно просратся
ржавет задние арки
раз в год надо делать профилактику суппортов,закисают направляющие пальцы
жестковата,но ето скорее плюс на трассе,устойчива даже о»ень,но в городекаждая яма в копчике
при покупке поменял зубчатый ремень,ролики и натяжитель,ремни на генераторе и кондее
в процессе -шаровые,солдатики, сайлентблоки
и ето все за 4 года

Полезный отзыв?
/

(+66/-3)

alxstruk
9 лет назад

626, 1999 год, 2000 куб. см., Бензин, Коробка, Передний привод

Машина-трудяга. Заводится даже в лютые по украинским меркам холода (-35)
Хороший дорожный просвет (150мм). Вместительный багажник. Непробиваемая (в разумных пределах) подвеска, хотя, честно говоря, жесткая. 136 лошадиных сил двухлитрового двигателя вполне достаточно. Мой расход 9,5 — 95 или 8,5 -98го.
По трассе (замерял во время 1000км поездки в Белоруссию) примерно 7 л/100км при скорости 90. Манера езды неспешно-пенсионерская.
Почему-то подлокотник только у водителя. Нет кнопки на пятой двери для её открытия (либо ключами либо рычагом из салона). Сверчки в салоне, много. Гремит задняя полка (посажу на магниты).
Из того что досаждало. Следите за задними суппортами — клинят иногда. Требуют разборки и смазки 2 раза в год. Из за жесткого стабилизатора ежегодным расходником становятся задние «косточки» (не знаю как научно назвать).
В жару +35 и выше в пробке если включить кондиционер, то можно заглохнуть. Кондиционер слабоват и «отупляет» машину. Последние два года почему то по шву расходится бензобак (причину не знаю). Ржавеют задние арки, так как там забивается влажная грязь. Умирали задние пневмоопоры пятой двери, заменил на опоры от соболя ))))).

Полезный отзыв?
/

(+48/-3)

Посмотреть
еще 94 мнения
Добавить 5 копеек о Mazda 626
