Причины сгорания предохранителей
Вот так выглядит монтажный блок
Причин сгорания монтажного блока ВАЗ 2105 может быть несколько. Одной из самых распространенных является разрушение определенной электрической запчасти в машине. Кроме того, при замыкании электропроводки возможен сбой в подаче электричества, в результате чего блок предохранителей ВАЗ также может сгореть. Процесс нарушения можно выявить в кратчайшем пути с низким значением.
Еще из школьной программы многие помнят закон Ома, говорящий об обязательном повышении силы тока, если в определенной части электрической цепи понизилось сопротивление. Результатом подобного нарушения становится сгорание специальной плавкой вставки, которая располагается в блоке предохранителей ВАЗ 21053. Разомкнуть цепь можно, только прервав соединение.
Еще одной распространенной причиной сгорания блока предохранителей является внезапный скачок электричества. Он приводит к перегрузке напряжения, и определенная деталь, работающая с помощью трамблера, начинает замыкать или заедать. Таким образом, внутри электромотора возникает высокое электрическое напряжение, которое и приводит к перегоранию предохранителей
Разумеется, блок предохранителей и нужен для того, чтобы воспрепятствовать перегоранию какой-то более важной запчасти. Поэтому его замена — нередкое явление
Бывает, что монтаж предохранителя проведен неправильно. В этом случае оболочка может расплавиться даже при малейшем скачке тока в электропроводке.
Последней причиной неисправности предохранителей является банальное изнашивание. Это в любом случае произойдет со временем, так как даже самая хорошая деталь не вечна. Часть предохранителя, сделанная из пластика, чаще всего подвержена плавлению вследствие нагрева или перегрузок. Со временем это станет причиной образования меньшего сечения. Многие знают, что при нагреве нити из металла повышают свое сопротивление. Его увеличение влечет за собой понижение тока. В итоге прибор сгорит из-за резкого скачка напряжения.
Где находится реле дворников на ВАЗ 2107?
ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.
Как работают дворники и зачем они нужны?
Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.
Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.
Принципиальное устройство
Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:
- электромагнитная катушка;
- резистор и конденсатор;
- микроконтроллер ХП37.
Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.
Как заменить реле дворников
Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:
- Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
- Открутить 2 винта.
- Вынут штекер, одеть на новое устройство и прикрутить на место.
Как работает реле дворников
В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:
- При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
- В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
- После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
- Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.
Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.
Пружины НИВА на ВАЗ 2106. Небольшое занижение ВАЗ Классики.
Надумал немного занизить заднюю подвеску шестёрочки, после высокой посадки. Для этого купил пружины задние.
Чтобы обеспечить надлежащий комфорт, вам необходимо правильно выбрать характеристики этих продуктов. Неверно выбранные детали отрицают все положительные качества, которые могут быть получены при его установке. Пружины и их жесткость зависят от таких параметров:
- Большую роль играет диаметр пружины. Чем больше диаметр, тем выше его жесткость;
- Увеличение его внешнего диаметра приводит к уменьшению индекса жесткости;
- Увеличение числа поворотов приводит к уменьшению жесткости;
- Формирование также играет важную роль в определении характеристик продуктов.
Семь очень подходит для настройки, относительно дешево, просто и интересно. Даже самые минимальные изменения позволяют сделать автомобиль намного лучше и привлекательнее от произведенных автомобилей на заводе. Одним из таких изменений является замена деталей в задней подвеске.
Многие владельцы пытаются установить в подвеске более жесткие детали. Давайте попробуем выяснить, что это дает машине и владельцу. Это изменение значительно повышает чувствительность рулевого колеса к движениям со стороны водителя. Аэродинамика становится такой, что с резким поворотом колеса на противоположной стороне рулона могут даже оторваться от дороги, что значительно ухудшает их сцепление с дорожной поверхностью.
Наиболее распространенными в задней подвеске являются пружины от ВАЗ 2104. Такая замена может оказаться неприемлемой во всех случаях. Специалисты рекомендуют такую замену автомобилям, которые преобразуются в использование топлива из газа, особенно метана. Цилиндры для этого топлива имеют значительный вес, поэтому установка таких деталей будет очень полезна. Для таких продуктов рекомендуется устанавливать амортизаторы из Niva, ход которых более чем стандартный.
Поклонники спортивного стиля, устанавливают продукты с пониженной жесткостью. У них зеленые метки. Я хочу предупредить вас, что путешествие на машине с такими деталями вдоль проселочных дорог добавит проблем владельцам. Многие водители имеют дело с ними очень радикально. Они на усиленных продуктах отрезали ровно один оборот
К этому нужно подходить очень осторожно, так как если вы сократите немного больше, части могут просто выпасть из мест
Я хочу предупредить вас, что вам нужно менять продукты в парах, то есть обе части меняются на одну ось. Какие источники надеть ВАЗ 2107 вместо «просеять», чтобы решить только вас, но подход к этому вопросу достаточно взвешен, чтобы исключить появление ненужных проблем.
Руководство по демонтажу и замене
Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.
Самостоятельно меняем плавкие предохранители
Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.
Процедура замены осуществляется так:
- Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
- Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
- Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
- Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).
Замена плавких предохранителей противотуманных фар
При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.
Для проверки и замены выполните следующие действия:
- Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
- Используя отвертку, вам необходимо будет отжать два крепления.
- Затем снимите пластиковую вставку.
- Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.
1. Снимите два переключателя отверткой.
2. Нажмите на крепления колодки.
3. Извлеките вставку и достаньте устройство.
Меняем блок предохранителей
Снятие и замена блока с компонентами производится так:
- Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
- Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
- После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
- Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
- Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
- В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.
В монтажном блоке предохранителей собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ и большинство плавких предохранителей, защищающих электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, сразу на металлической перегородке между отсеком двигателя и кабиной. Вот фото (верх лево):
Схема электрооборудования автомобиля ВАЗ-2104
Электросхема автомобиля ВАЗ 2104. (Нажмите для увеличения).
Условные обозначения датчиков, органов управления и контроля электрической схемы автомобиля ВАЗ 2104.
1. Заблокировать фару (фара совмещена с фарой). 2. Боковые указатели поворота. 3. Аккумуляторная батарея ВАЗ 2104. 4. Реле запуска стартера ВАЗ 2104. 5. Пневматический клапан системы холостого хода карбюратора. 6. Датчик верхней мертвой точки поршня в первом цилиндре. 7. Закуска. 8. Микровыключатель карбюратора. 9. Электродвигатели омывателей фар ВАЗ 2104. 10. Генератор ВАЗ 2104. 11. Звуковые сигналы. 12. Свечи. 13. Фонарь капота. 14. Датчик температуры охлаждающей жидкости. 15. Датчик контрольной лампы давления масла ВАЗ 2104. 16. Распределитель зажигания. 17. Электродвигатель омывателя лобового стекла ВАЗ 2104. 18. Катушка зажигания ВАЗ 2104. 19. Недостаточный датчик уровня тормозной жидкости. 20. Электродвигатель омывателей фар ВАЗ 2104. 21. Блок управления пневмоклапаном. 22. Диагностический блок. 23. Реле стеклоочистителя ВАЗ 2104. 24. Реле – выключатель указателей поворота и сигнализации. 25. Электродвигатель стеклоочистителя ВАЗ 2104. 26. Розетка для переносной лампы. 27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2104. 29. Дополнительное сопротивление для электродвигателя отопителя. 30. Выключатель контрольной лампы стояночного тормоза. 31. Выключатель фонарей заднего хода. 32. Монтажный блок. 33. Реле включения ближнего света фар ВАЗ 2104. 34. Реле включения дальнего света фар ВАЗ 2104. 35. Перемычка вместо реле включения звуковых сигналов. 36. Реле включения стеклоомывателя и дворников ВАЗ 2104. 37. Реле включения обогрева заднего стекла ВАЗ 2104. 38. Лампа освещения перчаточного ящика. 39. Прикуриватель. 40. Выключатели света расположены в дверных полках. 41. Потолок внутреннего освещения кузова. 42. Выключатель обогрева заднего стекла с сигнальной лампой. 43. Контрольная лампа стояночного тормоза. 44. Контрольная лампа включения заднего противотуманного света. 45. Контрольная лампа уровня тормозной жидкости. 46. Выключатель стеклоомывателя и заднего стеклоочистителя. 47. Выключатель аварийной сигнализации. 48. Реле – выключатель контрольной лампы стояночного тормоза. 49. Выключатель указателей поворота. 50. Выключатель фар. 51. Выключатель звукового сигнала. 52. Выключатель стеклоочистителя и омывателя и фар. 53. Блок сигнальных огней. 54. Внешний выключатель света. 55. Выключатель зажигания ВАЗ 2104. 56. Выключатель – управление освещением приборов. 57. Выключатель противотуманных фар в задних фонарях. 58. Указатель температуры охлаждающей жидкости ВАЗ 2104. 59. Комбинация приборов ВАЗ 2104. 60. Контрольная лампа давления масла. 61. Указатель уровня топлива с сигнальной лампой резерва. 62. Световой индикатор заряда аккумулятора. 63. Вольтметр ВАЗ 2104. 64. Спидометр. 65. Контрольная лампа габаритного света. 66. Контрольная лампа указателя поворота. 67. Сигнальная лампа дальнего света. 68. Лампа освещения приборов. 69. Выключатель электродвигателя обогрева ВАЗ 2104. 70. Электродвигатель омывателя заднего лобового стекла. 71. Задние фонари. 72. Фонарь освещения номерного знака. 73. Обогрев заднего стекла сопротивления. 74. Электродвигатель заднего стекла ВАЗ 2104. 75. Задний фонарь кузова. 76. Датчик уровня и запаса топлива ВАЗ 2104. 77. Реле зажигания.
Выставление угла опережения
Если с распределителем зажигания ВАЗ 2105 проводились ремонтные работы либо устройство подвергалось замене, после его установки на автомобиль требуется регулировка. Сделать это можно разными способами, которые зависят от условий и имеющегося в распоряжении инструмента. Прежде чем начать процесс регулировки нужно знать, что цилиндры мотора работают в следующем порядке: 1–3-4–2, считая от шкива коленчатого вала.
Контролькой
Для этого способа потребуются следующие инструменты и приспособления:
- контрольная лампа на 12 В с двумя проводками;
- ключ на 13 и 38 для прокручивания коленвала.
Регулировка производится на заглушённом моторе и состоит из таких шагов:
- Демонтируем крышку с распределителя зажигания.
- Вращаем коленвал до того момента, когда метка на шкиве совпадёт со средней риской на передней части двигателя.
- Ключом на 13 ослабляем крепление трамблёра.
- Один провод от лампы соединяем с массой, другой — подключаем к цепи низкого напряжения в распределителе.
- Включаем зажигание, повернув ключ в замке, и вращаем устройство вправо-влево, добиваясь индикации лампочки. Когда она загорится, фиксируем трамблёр соответствующим крепежом.
Видео: установка зажигания по контрольной лампочке
По слуху
Наиболее простой и доступный вариант выставления зажигания — на слух. Этот способ особенно незаменим в полевых условиях. Регулировка состоит из следующих действий:
- Запускаем мотор.
- Слегка отворачиваем крепление трамблёра, удерживая устройство от прокручивания рукой.
- Пробуем повернуть распределитель в одну из сторон.
- Находим такое положение, при котором двигатель работает с максимальными оборотами.
- Немного проворачиваем трамблёр по часовой стрелке.
- Зажимаем крепление механизма.
Видео: установка зажигания «Жигулей» на слух
По искре
Последовательность действий при выставлении угла опережения по искре состоит из таких шагов:
- Устанавливаем коленвал по меткам, как и в п.2 при регулировке с помощью лампочки, при этом бегунок распределителя должен быть направлен в сторону первого цилиндра. Если он смотрит на четвёртый цилиндр, то нужно провернуть коленвал ещё.
- Из крышки трамблёра вынимаем центральный кабель и располагаем контакт возле массы.
- Ослабляем крепление распределителя, включаем зажигание и проворачиваем механизм до тех пор, пока между ВВ проводом и массой не проскочит искра.
- Двигаем понемногу трамблёр против часовой стрелки и находим положение, при котором искра не будет появляться, после чего закрепляем распределитель.
По стробоскопу
Наиболее точно выставить угол опережения зажигания на «пятёрке» можно при помощи стробоскопа. Техника выполнения регулировки состоит из следующих шагов:
- Слегка отворачиваем крепёж трамблёра.
- Минусовой контакт прибора соединяем с массой, плюс подключаем на низковольтную часть катушки зажигания, а зажим стробоскопа закрепляем на кабель первого цилиндра.
- Заводим двигатель и включаем прибор, наставив его на шкив коленчатого вала. При таких действиях будет заметна метка.
- Проворачиваем трамблёр и добиваемся совпадения метки от стробоскопа и риски на двигателе.
- Контролируем обороты мотора, которые должны составлять 800–900 об/мин.
- Фиксируем регулируемый механизм.
Видео: установка угла опережения по стробоскопу
Исправность каждого из элементов системы зажигания оказывает непосредственное воздействие на функционирования двигателя
Поэтому их проверке периодически следует уделять внимание. Если же в работе мотора возникли сбои, нужно уметь отыскать причину возникшей неисправности и устранить её
Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы
Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы.
Интерактивные электросхемы
Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка: //play.google.com/store/apps/details? >
Для ПК также есть отличная интерактивная программа. Ссылка: //drive.google.com/file/d/0BzBrDqk4Ly-DYmRUWUotenRMQnM/view
Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.
https://youtube.com/watch?v=RUl65pclHjA
C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:
Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:
- Монтажный блок реле и предохранителей(поз. 1);
- Инжектор (поз. 3);
- Электронный датчик коленчатого вала (поз. 16).
- Воздушная заслонка с встроенным датчиком;
Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:
- Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
- Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
- В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
- Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.
Ниже представлена схема системы питания инжекторного двигателя.
Электросхема в упрощенном виде состоит из следующих основных элементов:
1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.
3 — Лампа контроля работоспособности двигателя.
4 — Датчик воздушной заслонки.
6 – мотор вентилятора охлаждения радиатора.
7 – Реле управления электродвигателем вентилятора.
8 — Блок управления двигателем.
9 – Электрическая катушка зажигания.
11 – Свечи зажигания.
13 – Эл. датчик коленчатого вала.
14 – Реле управления электрическим топливным насосом.
16 – Электрический топливный насос.
20 – Фильтр для очистки топлива.
25 – Замок зажигания.
29 – Датчик холостого хода.
Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.
Электросхема содержит следующие элементы, обозначенные номерами:
Отдельного внимания требует схема зарядки аккумуляторной батареи.
Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.
Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.
Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.
Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.
Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.
Замена блока предохранителей на Ваз 2107
Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:
- отключить “массу” от аккумулятора;
- демонтировать корпус воздушного фильтра;
- отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;
Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.
- демонтировать полку, находящуюся в салоне под “торпедой”;
- снять корпус “бардачка”;
- отстыковать второй жгут проводов от БП;
- открутить болты крепления БП (правый болт скрыт, его сразу не видно);
- демонтировать блок предохранителей;
- установить новый блок предохранителей;
- затянуть болты крепления;
- пристыковать жгут, идущий из салона;
- установить корпус “бардачка” и полку под “торпедой”;
- подключить к БП жгут проводов, идущий под капотом;
- установить корпус воздушного фильтра;
- подключить “массу” к аккумулятору.
Замена электробензонасоса на ВАЗ
- Уменьшить давление в системе подачи топлива.
- С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
- Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
- К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
- Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
- Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
- Монтаж насоса производить в обратной очередности.
При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!
Проверка и замена реле
Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.
Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.
Для выполнения проверки его работоспособности, следует выполнить ряд последовательных операций:
- Отключается от АКБ провод массы в автомобиле.
- Реле легко вытаскивается руками.
- Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
- Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
- При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
- В случае не работоспособности, следует заменить реле на новое.
Диагностика
Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:
- неисправен предохранитель бензонасоса ваз 2107;
- неисправность реле;
- обрыв цепи питания топливного насоса;
- неисправность мотора;
- неисправность ЭБУ.
Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:
Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.
В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.
Устройство и характерные неисправности задних фонарей ВАЗ-2107
Конструктивно задний фонарь автомобиля ВАЗ-2107 состоит из:
- левый и правый динамики;
- левый и правый проводники;
- две лампы мощностью 4 Вт и две розетки для них;
- шесть ламп мощностью 21 Вт и шесть розеток к ним;
- четыре гайки M5.
Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота – оранжевым, а указатель поворота – белым. Наиболее типичные дефекты задних фонарей ВАЗ-2107:
- отсутствие массы на фонаре;
- истощение лампы;
- окисление контактов;
- обрыв или истирание проводки;
- выход из строя контактов разъема и т д.
Нет массы
- стоп-сигнал (красный);
- габаритные огни (коричневые);
- противотуманные фары (оранжево-черные);
- фонари заднего хода (зеленые);
- указатель поворота (черно-синий).
Перегорела лампа
Самая частая неисправность задних фонарей – перегоревание одной из ламп. В этом случае вам понадобятся:
- Снимите пластиковую крышку со стороны багажника, которая фиксируется четырьмя пластиковыми винтами;
Окислились контакты
Окисление или засорение контактов блока разъемов может быть следствием недостаточно плотного соединения, а также попадания пыли и других мелких механических частиц в блок фары из-за износа или высыхания прокладки в ластике. Контактное окисление и загрязнение можно предотвратить путем регулярных профилактических осмотров и обслуживания всех элементов системы освещения.
Иван64
https://www.semerkainfo.ru/forum/viewtopic.php?f=7&t=14911&start=75
Обрыв проводки
Целостность проводки проверяют мультиметром, если точку излома не удается определить визуально. Назначение каждого из проводов, идущих к разъему, можно определить по схеме подключения электрооборудования ВАЗ-2107.
Монтажный блок предохранителей на ВАЗ 2107
Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.
На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока
- Управление обогревателем заднего стекла.
- Управление электроочистителями и двигателем омывателя фар (при их наличии).
- Управление звуковых сигналов (вместо реле установлена заглушка).
- Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
- Управление электролапами дальнего света фар.
- Управление электролампами ближнего света.
Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.
| № | Что защищает | Номинальный ток |
|---|---|---|
| 1 | Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла. | 10 |
| 2 | Защита дворников лобового стекла. | 10 |
| 3 | В резерве | |
| 4 | В резерве | |
| 5 | Электронагреватель заднего стекла. | 20 |
| 6 | Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели. | 10 |
| 7 | Предохранитель вентилятора системы охлаждения и сигнала. | 20 |
| 8 | Цепи управления поворотников в режиме «аварийки». | 10 |
| 9 | Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ. | 10 |
| 10 | Контрольные лампы приборной панели. | 10 |
| 11 | Цепи включения ламп «стопов». | 10 |
| 12 | Цепи правой фары дальнего света. | 10 |
| 13 | Защита левой фары дальнего света и контрольной лампы. | 10 |
| 14 | Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека. | 10 |
| 15 | Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка. | 10 |
| 16 | Правая лампа ближнего света фар. | 10 |
| 17 | Левая лампа ближнего света фар. | 10 |

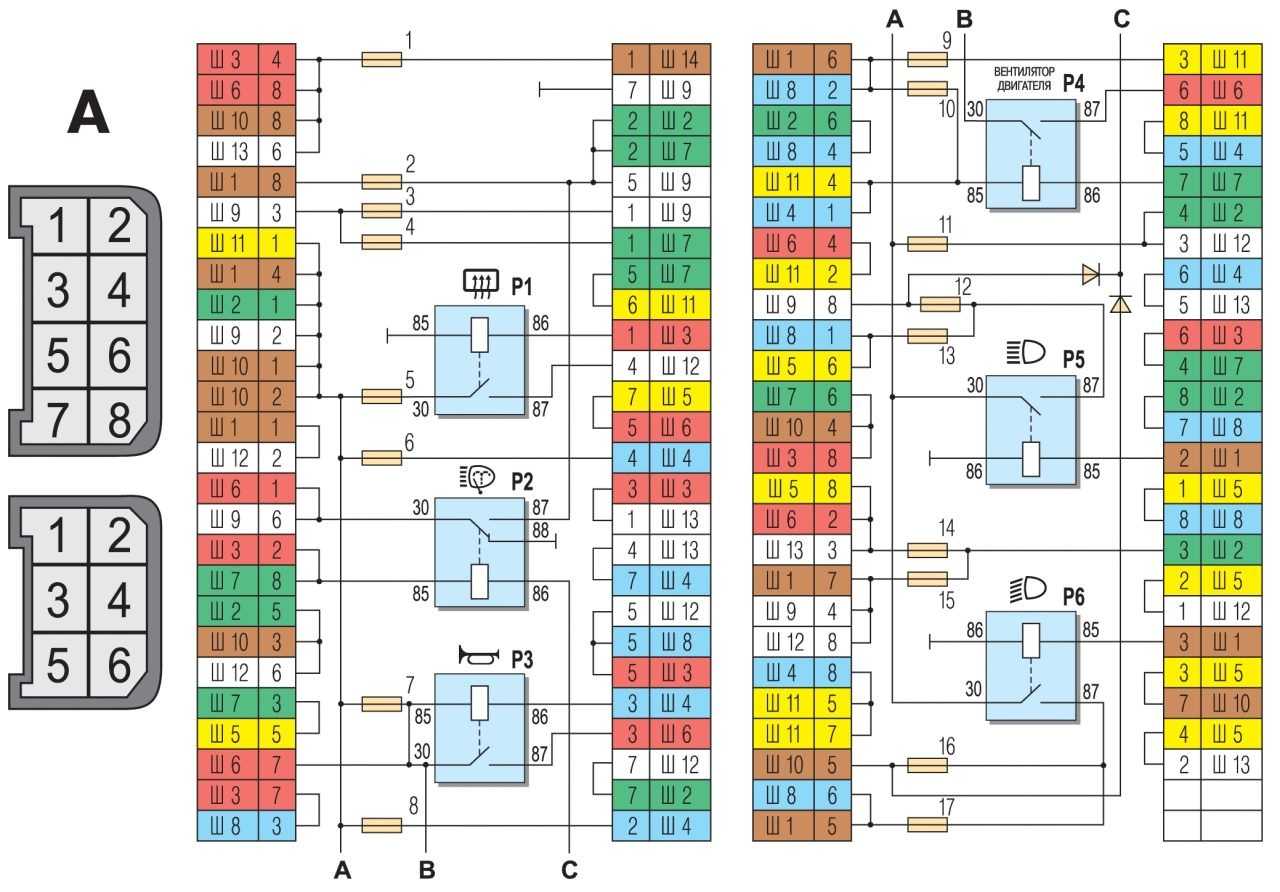

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:
Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.
Схема расположения элементов монтажного блока старого образца имеет следующий вид:
Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.
Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.
https://youtube.com/watch?v=O12Xn1N2qOU
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как заменить блок предохранителей ВАЗ 2107
Порядок работ:
- Откройте двигательный отсек и демонтируйте корпус воздухофильтра. Выкрутите гайки, фиксирующие корпус.
- Под девайсом вы увидите штекер с кабелями, подключенными к девайсу. Отключите его. На корпусе изделия есть маркировка, соответствующая цвету подключенных разъемов. Таким образом можно избежать потребности маркировки кабелей.
- Затем залезьте в салон и снимите расположенную под контрольным щитком полочку. Затем отвинтите болты, держащие корпус бардачка.
- Далее отключаем штекер с кабелями, которые подключены к разъемам устройства. После этого вы увидите цветную маркировку.
- Гаечным ключом выкручиваем болты, крепящие блок. Самый крайний винт, находящийся на корпусе, скрыт, так что вы не сможете сразу его увидеть.
- Снимаем блок с устройствами и выполняем замену девайса. Установка и сборка компонентов выполняется в обратном порядке.
