Схема блока предохранителей ваз 21099 инжектор

Как провести замену проводки

Если в работе электрооборудования начались регулярные перебои, связанные с неисправной проводкой, специалисты рекомендуют заменить всю проводку в автомобиле. То же самое следует сделать после покупки автомобиля у хозяина, который вносил изменения в схему, что-то добавлял или усовершенствовал. Такие изменения влияют на параметры бортовой сети, например, может быстрее разряжаться аккумуляторная батарея и т. п. Поэтому новому владельцу будет правильнее привести всё к первоначальному виду.

Для замены проводки в салоне необходимо:

1. Вынуть разъёмы из монтажного блока.

2. Демонтировать панель приборов и переднюю обшивку.

3. Удалить старую проводку.

4. На место старой установить новую проводку.
5. Восстановить обшивку и поставить на место панель приборов.

Если необходимо выполнить замену проводки какого-либо электрического компонента ВАЗ 21074, но под рукой нет «родных» проводов, можно воспользоваться аналогичными изделиями. Например, для «семёрки» подойдёт проводка, имеющая следующие индексы:

• 21053–3724030 — на приборную панель;
• 21053–3724035–42 — на щит приборов;
• 21214–3724036 — на топливные форсунки;
• 2101–3724060 — на стартер;
• 21073–3724026 — к системе зажигания;
• 21073–3724210–10 — плоский задний жгут.

Одновременно с проводкой меняют, как правило, и монтажный блок. Лучше устанавливать монтажный блок нового образца с предохранителями штекерного типа. Следует помнить, что, несмотря на внешнее сходство, монтажные блоки могут быть разных типов, поэтому нужно посмотреть маркировку старого блока и установить такой же. В противном случае электрооборудование может работать некорректно.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

• открываем капот машины;
• ключом на 10 отворачиваем два болта крепления КВФ;
• расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
• вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Реле стартера ваз где находится фото

дополнительное реле стартера ваз 2109. Разбираемся где у ВАЗ 2110 находится реле стартера и есть ли оно в принципе? фото карбюрато ваз 2109 зазор паплывков.

Разбираемся где у ВАЗ 2110 находится реле стартера и есть ли оно в принципе? фото карбюрато ваз 2109 зазор паплывков.

Где находится реле стартера в автомобиле Лада Приора.Как сделать тюнинг печки ВАЗ-2107. Схема расположения предохранителей.

Схема расположения предохранителей.

где устанавливают реле блокировки стартера ваз 2110 где находится фото.

фото карбюрато ваз 2109 зазор паплывков.

>ВАЗ-2108 — легковой автомобиль малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускался Волжским автомобильным заводом. В данный момент не производится. Выпускается её преемница — 2113, которая внешне отличается от 2108 изменённой формой передка (крылья, капот, оптика), другими бамперами, наличием пластиковых накладок на порогах и спойлером на задней двери.

>В новинку было все: переднеприводная компоновка, кузов хэтчбек, поперечное расположение двигателя, бесконтактная система зажигания, передняя подвеска типа McPherson, реечное рулевое управление, тросовый привод сцепления, пластмассовые энергопоглощающие бамперы.

>Впрочем, скрипы и треск, которые издают обивка и панели, могут говорить и о неправильной эксплуатации (с перегрузкой, от которой повело кузов) или о неплотном прилегании панелей обивки к правленому после аварии кузову. Несмотря на широкие двери, выход и вход на заднее трехместное сиденье затруднены. Это обстоятельство, как правило, толкуется в пользу некоего имиджа молодежной спортивности, хотя во всем мире это, скорее, признак «автомобиля для домохозяек» (дешевле и безопаснее при перевозке маленьких детей — не вывалятся). Салон комплектуют гобеленовыми анатомическими сиденьями с достаточным запасом по регулировкам в трех направлениях, обивка дверей дефектами не страдает, как и прочая периферия в салоне (хотя и начинают «аккомпанировать» уже после небольшого пробега). Среди досадных мелочей встречаются такие, как отсутствие подголовников для задних сидений и пепельницы, неудобство доступа к ремням безопасности передних сидений (слишком далеко сдвинута назад стойка кузова), высокое расположение кромки багажника. Запасное колесо расположено в нише багажника. Вместимость багажника увеличивается при сложенной спинке заднего сиденья (к сожалению, она не складывается по частям и не принимает до конца горизонтальное положение, что не позволяет перевозить действительно громоздкие предметы).

С 1994 года Волжский автозавод выпускал ВАЗ-2108-91 с РПД ВАЗ-415 объемом 1,3 литра, мощностью 140 л.с. при 6500 об/мин, но, конечно — ограниченными партиями.

>В 1990 году был проведен рестайлинг передней части, в результате которого «восьмерка» приобрела иную форму крыльев и избавилась от пресловутого «клюва». На рынке версии с отдельным «клювом» в передке и «коротким крылом» (до 1991 года выпуска) уступают место моделям ВАЗ-21083 с «длинным крылом». Достаточно много предложений о продаже ВАЗ-21081 и ВАЗ-21083 с велюровым салоном и более удобной панелью «люкс» с тахометром и маршрутным компьютером (стандарт для седанов ВАЗ-21099 и версий с инжекторными двигателями), которые также устанавливают на автомобили, побывавшие в аварии (чтобы подороже спихнуть). В свое время неудачный дизайн «клюва» вызвал к жизни целую прослойку мелких фирм и фирмочек, которые пытались выпускать различные накладные детали оформления, менявшие неудачную внешность «восьмерки».

>По объявлениям изредка встречаются кабриолеты западного производства с инжекторными двигателями (Natasna, Bohemia Cabrio). Иногда предлагают модели с правым рулем из Великобритании (такие машины носят заводские индексы: 21086 с двигателем 1,3 л; 21087 — 1,1 л; 21088- 1,5 л). Попадается также двухместный фургон ВАЗ-2108Ф (ВАЗ-1706) Челнок (название говорит само за себя) с высокой пластиковой крышей (общая высота 1900 мм) и грузовым отсеком объемом в 2,2 куб.м. Его грузоподъемность 450 кг, а погрузочная высота за счет оригинальной конструкции задней двери понижена до 550 мм.

>В 1998 году на базе моделей 21083 и 21213 был разработан внедорожник ВАЗ-210834 Лада Тарзан, в 2000 году ВАЗ-210832 Спутник / Cамара.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Где находится блок предохранителей ВАЗ 2108-09-099 (карбюратор, инжектор). Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

1 — реле включения очистителей фар (K6); 2 — реле времени омывателя заднего стекла (K1); 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2); 4 — реле стеклоочистителя (KЗ); 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла (K10); 7 — запасной предохранитель; 8 — реле включения дальнего света фар (K5); 9 — реле включения ближнего света фар (K11); 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9); 12 — реле включения звукового сигнала (K8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

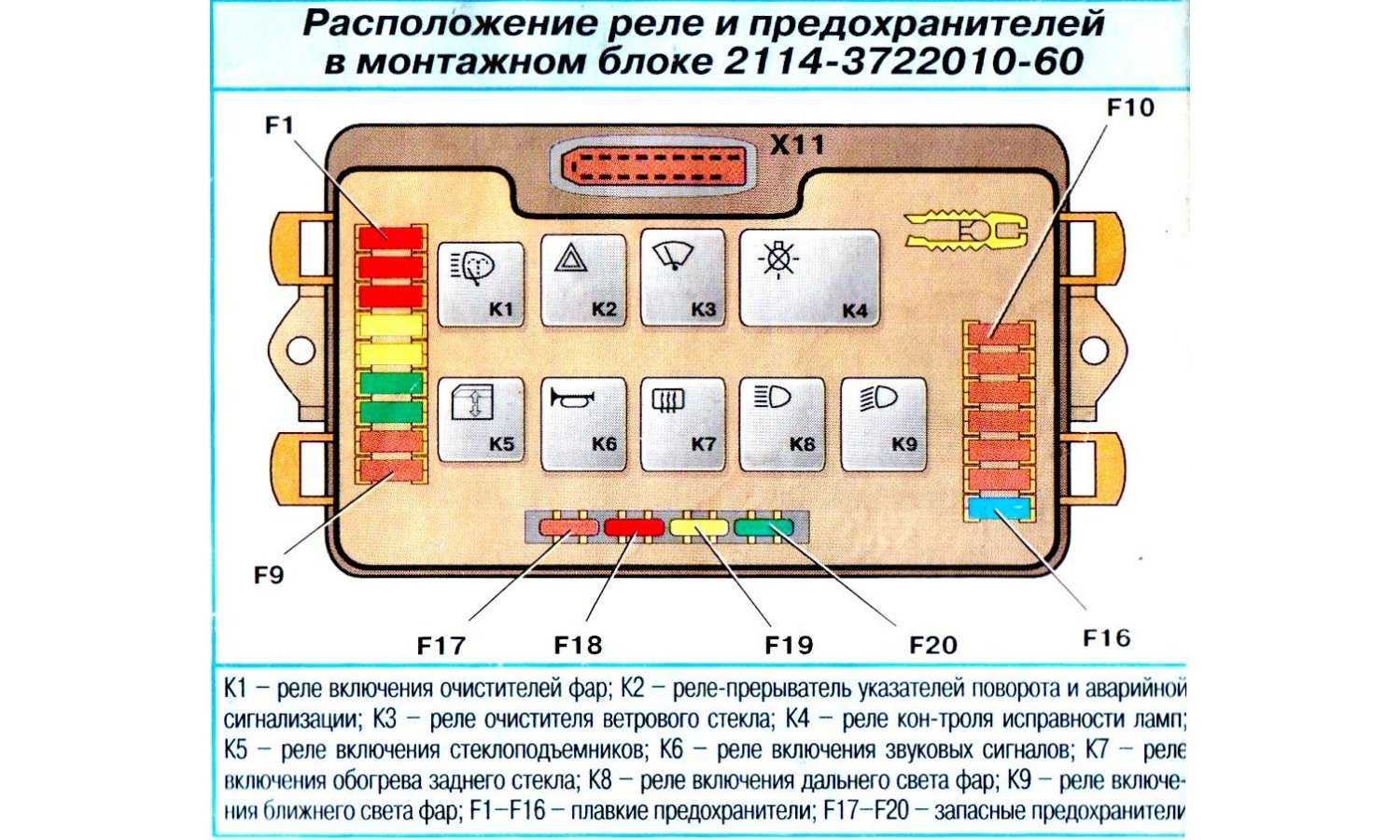

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее – ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:

• 2114-3722010-60;
• 2114-3722010-10;
• 2114-3722010-18.

Автомобиль ВАЗ 21099 Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.

Электросхема БП старого образца, устанавливающегося на автомобили выпуском до 1998 года

Ниже рассмотрим предназначение реле.

Также рассмотрим назначение каждой детали БП.

Описание компонентов БП старого образца

Схема БП нового типа

Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.

Электросхема БП нового образца, устанавливающегося на автомобили выпуском после 1998 года

Ниже рассмотрим предназначение плавких компонентов БП.

Описание компонентов БП нового образца

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

Канал ВАЗ 2109 опубликовал ролик, в котором продемонстрирована процедура демонтажа блока на «Девятке». У модели ВАЗ 21099 процесс снятия будет выглядеть идентично.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
4. Поставьте в гнездо новую деталь.
5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.
