Демонтаж и параллельный ремонт
Поэтапно рассмотрим, как разбирается узел, какие компоненты обычно подлежат замене и как выполняется эта процедура.

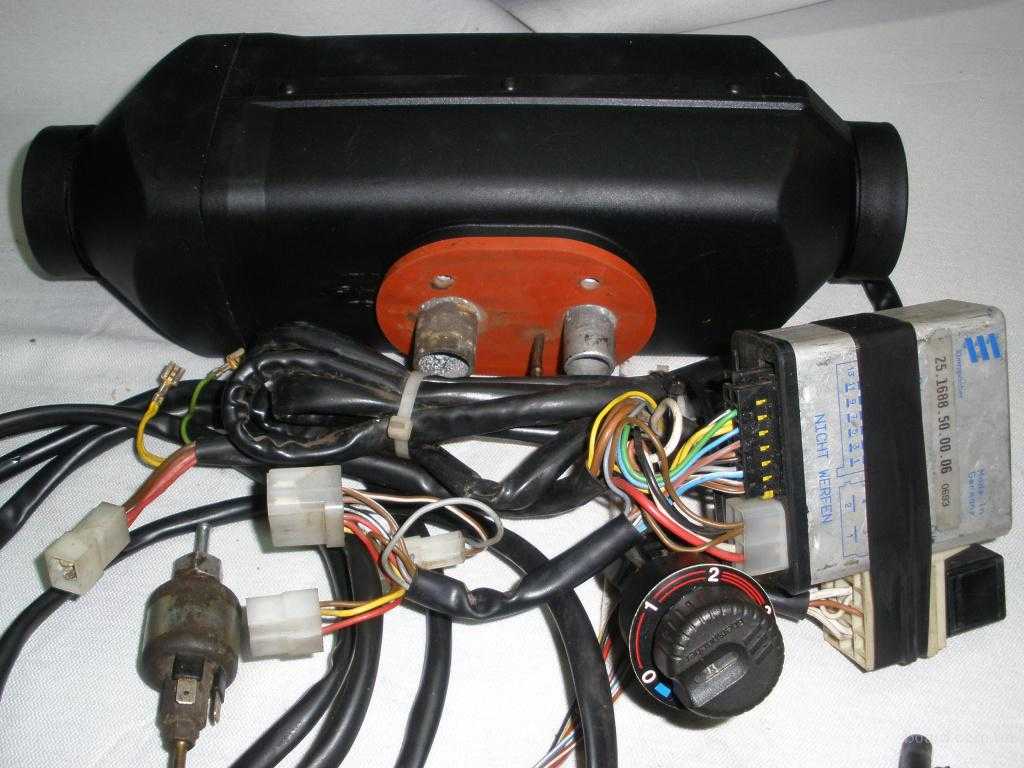

В качестве примера будет использоваться один из самых популярных автономных отопителей для салона от Eberspacher D2.
Разобравшись со всеми компонентами и отыскав причину ваших неисправностей, можно менять детали автономного отопителя и приступать к обратной сборке.
Не забудьте проверить работоспособность свечи зажигания, а также высоковольтный провод. По нему может не проходить питание, из-за чего произошёл отказ самой свечи.
При условии грамотной эксплуатации, автономные отопители производства Эберспахер способны работать достаточно долго. Но не стоит рассчитывать на безотказность в течение многих лет. Производитель заинтересован в том, чтобы потребители покупатели запчасти или брали новые отопители. А потому какие-то компоненты будут постепенно выходить из строя. И чем менее внимательно владелец относится к отопителю, тем меньше он прослужит.
Ошибки с устройства управления Easystart Remote
| Светодиодный индикатор | Возможные причины | Рекомендации |
|---|---|---|
| При нажатии любой кнопки медленное 5-кратное мигание. |
Неисправность отопительного прибора.
EasyStart Remote был отключен от электропитания, затем снова подключен.
Обратитесь в мастерскую.
Выполните обучение мобильной части согласно описанию в руководстве по монтажу. Дождитесь завершения автоматического распознавания.
После нажатия любой кнопки быстрое мигание красным-зеленым светом 12 раз (невозможно установить соединение между мобильной и стационарной частью).
Слишком большое расстояние между мобильной частью и автомобилем.
Много зданий между мобильной частью и автомобилем.
Одновременное использование нескольких систем радиоуправления.
Мобильная часть не обучена.
Измените положение относительно автомобиля, например, держите мобильную часть на большей высоте или сместите ее в сторону. Сократите дистанцию до автомобиля.
Заново активируйте мобильную часть после паузы.
Выполните обучение мобильной части согласно описанию в руководстве по монтажу.
Светодиодный индикатор быстро мигает (мерцает) зеленым светом (6 секунд).
Стационарная часть находится в режиме обучения.
Выполните обучение мобильной части согласно описанию в руководстве по монтажу. Дождитесь завершения автоматического распознавания.
Светодиодный индикатор горит красным светом после активации (4 секунды).
Слишком низкий заряд аккумулятора мобильной части. Перенос данных невозможен.
Замените аккумулятор.
Решение распространённых проблем
Можно выделить несколько ситуаций, требующих обязательного вмешательства со стороны автовладельца. Устранять неисправности самостоятельно или отправлять оборудование в сервисный центр, каждый решает индивидуально.
Рассмотрим несколько распространённых ситуаций, связанных с неисправностями и нарушениями работоспособности автономных отопителей производства Eberspacher.
Нагар на сите. Когда выполняется дефектовка отопителя, очень часто на сите внутри камеры сгорания обнаруживается внушительный слой нагара
Тут важно понимать, что при образовании топливовоздушной смеси она поступает в камеру, где располагается свеча. После её активации начинается процесс горения
Если при этом на сетке-жиклере присутствует нагар или отложения, процесс смесеобразования нарушится. Это повлечёт за собой нарушение процесса горения. Как результат, автономный отопитель начинает глохнуть, из агрегата валит дым и пр. Тут основная проблема кроется именно в забитой сетке, которую нужно очистить или заменить, добравшись до камеры сгорания. Чистка помогает не всегда, а вот замена обычно позволяет забыть о проблеме. На Eberspacherе сетка часто закоксовывается. Её требуется демонтировать отдельно при возможности, либо уже поменять вместе с самой камерой сгорания. Неисправность вентилятора. Ещё одна довольно распространённая ситуация, когда отказывает электровентилятор для забора воздуха. Без него процесс смесеобразования также нарушится, поскольку в камеру не будет поступать нужный объём воздуха. В теории можно поменять изношенные щётки или подшипник. Но на практике получить отдельно это детали на Eberspacher довольно проблематично. Они продают узлы в сборе. Прежде чем менять вентилятор, проверьте, идёт ли на него питание. Если питание поступает, а вентилятор не крутится, его придётся менять. Проблемы с пультом от автономного отопителя. Поломка может быть обусловлена механическими повреждениями, попаданием влаги, перегрузкой электрической цепи и пр. Специалисты рекомендуют сначала проверить работоспособность оборудования, подключив заведомо исправный пульт. Если с ним всё функционирует, нужно менять. Загрязнение свечи. Весьма распространённая проблема. Особенно при использовании низкокачественного горючего. Чтобы устранить такую неисправность, нужно контролировать состояние свечи. Если вы заметили на ней следы подгорания или выкрашивания, обязательно проводите профилактическую чистку. При сильных загрязнениях проще уже заменить элемент.
Чтобы выполнить ремонтно-восстановительные или профилактические работы, отопитель от Eberspacher придётся разобрать. Делать это не так сложно, но следует запастись терпением и быть предельно аккуратным.
Ошибки
Решившись отремонтировать оборудование своими руками, обязательно начните с результатов диагностики.
Проверка на ошибки может выполняться с помощью диагностического устройства, радиоуправления TP5, ISO адаптера или модульного реле, установленного непосредственно на транспортное средство.
Отталкиваясь от появившегося на дисплее цифрового кода, можно понять неисправность:
- значение 010 указывает на повышенное напряжение;
- 011 говорит о том, что напряжение слишком низкое;
- 012 сообщает о перегреве;
- 014 сигнализирует об угрозе перегрева;
- 015 появляется в случаях, когда обогреватель перегрелся более 10 раз, что спровоцировало блокировку;
- 017 считается предельной ошибкой перегрева, когда происходит аварийное отключение отопителя;
- 020 связана со свечой зажигания, в которой произошло замыкание, случайное заземление или же перегрузка;
- 021 указывает на поломку свечи из-за повышенного напряжения;
- 030 означает, что скорость вращения вентилятора для забора наружного воздуха превышает пределы;
- 031 это прерывание мотора вентилятора;
- при 032 в двигателе вентилятора забора произошло КЗ, заземление или перегрузка;
- 038 указывает на прерывание реле вентилятора;
- 039 сообщает о КЗ, заземлении или перегрузке реле;
- 041 является кодом ошибки при прерывании водяного насоса;
- 042 то же самое, что и 039, но для насоса;
- 047 говорит о КЗ, заземлении или перегрузке в дозирующем насосе;
- при 048 произошло прерывание дозирующей помпы;
- 050 появляется после 10 безуспешных попыток пуска оборудования, что провоцирует блокировку;
- 051 сообщает о превышении допустимого времени;
- 052 говорит про превышенное время безопасности;
- при 053 происходит прерывание пламени на ступени большая;
- 056 то же самое, как и 053, то на ступени управления маленькая;
- 060 сообщает о прерывании датчика температуры;
- при 061 этот датчик перегружен, произошло заземление или КЗ;
- 064 информирует о прерывании датчика пламени;
- 065 у датчика пламени КЗ, заземление или перегрузка;
- 071 отвечает за прерывание датчика перегрева;
- 072 указывает на замыкание, заземление или перегрузку датчика перегрева;
- 090 и 092-103 говорит о неисправности блока управления;
- при 091 наблюдается помеховое внешнее напряжение.
Читать также: Обманули при покупке машины что делать Учитывая полученный на дисплее код, можно принять соответствующее решение о проведении тех или иных ремонтно-восстановительных работ.
Неисправности с электроникой, которые требуют программной перепрошивки блока управления, в гаражных условиях справятся далеко не все.
Если же требуется снять и разобрать устройство, отремонтировав или заменив некоторые компоненты на автономке от Eberspacher, тут вполне реально справиться собственными силами.
Ошибки отопителей с устройства управления Easystart T, Easystart R+
| Код | Неисправность |
| 00 | Ошибок нет. |
| 04 | Короткое замыкание в блоке управления, клемма дополнительного устройства. |
| 05 | Короткое замыкание в блоке управления, клемма охранной системы. |
| 09 | Отключение ADR. |
| 10 | Повышенное напряжение отключение отопителя. |
| 11 | Пониженное напряжениеотключение отопителя. |
| 12 | Перегрев на датчике перегрева. |
| 13 | Перегрев на датчике горения. |
| 14 | Превышение допустимой разницы температур между датчиками температуры и горения. |
| 15 | Функциональная блокировка. |
| 17 | Перегрев. |
| 19 | Недостаточно энергии для воспламенения. |
| 20
21 |
Обрыв цепи штифтового электрода. Короткое замыкание цепи штифтового электрода. |
| 22 | Цепь штифтового электрода замкнута на (+). |
| 25 | Короткое замыкание диагностического кабеля. |
| 31 | Обрыв цепи нагнетателя. |
| 32 | Короткое замыкание цепи нагнетателя. |
| 33 | Нагнетатель не вращается или короткое замыкание цепи нагнетателя. |
| 34 | Замыкание цепи нагнетателя на (+). |
| 47 | Короткое замыкание цепи топливного насоса. |
| 48 | Обрыв цепи топливного насоса. |
| 49 | Замыкание цепи топливного насоса на (+). |
| 50 | Превышение допустимого количества запусков. |
| 51 | Определено наличие пламени. |
| 52 | Превышение безопасного лимита времени. |
| 53
54 55 56 |
Прекращение горения факела на ступенях работы: “высокая” “средняя” “малая”. |
| 57 | Прекращение горения факела на фазе старта. |
| 60 | Обрыв цепи датчика внешней температуры. |
| 61 | Короткое замыкание цепи датчика внешней температуры. |
| 62 | Обрыв цепи устройства управления. |
| 63 | Короткое замыкание цепи устройства управления. |
| 64 | Обрыв цепи датчика горения. |
| 65 | Замыкание цепи датчика горения. |
| 71 | Обрыв цепи датчика перегрева. |
| 72 | Замыкания цепи датчика перегрева. |
| 74 | Неисправен блок управления. |
| 90 | Неисправен блок управления (внутренняя неисправность). |
| 91 | Наличие внешних электрических помех. |
| 92 | Неисправен блок управления (неисправно ПЗУ). |
| 93 | Неисправен блок управления. |
| 94 | Неисправен блок управления (неисправно ЭСППЗУ). |
| 95 | Неисправен блок управления. |
| 96 | Неисправен внутренний датчик температуры. |
| 97 | Неисправен блок управления. |
| 98 | Неисправен блок управления. |
| 99 | Неисправен блок управления. |
Дополнительные сообщения с устройства управления Easystart R+
| Текст | Описание | Причина | Рекомендации |
| conP | Связь между пультом управления (мобильным блоком) и стационарным блоком невозможна. | Расстояние между пультом управления и автомобилем очень велико.
Одновременно задействуются несколько пультов дистанционного радиоуправления Easystart. Пульт управления не обучен. |
Уменьшаем расстояние.
После паузы повторно активируем пульт управления. Обучите пульт управления. |
| Err | Сбой во время работы отопителя. | Недостаточно топлива или повреждение диагностических кабелей. | Смотрите инструкцию по эксплуатации отопителя для получения рекомендаций по устранению неисправности. |
| ADD
ADDE |
Стационарный блок в режиме обучения. | Необходимо обучить стационарный блок. | |
| Bal0 | Передача данных невозможна. | Батарея пульта управления очень слабая. | Замените батарею. |
| Мигает красный светодиод кнопки вкл/выкл отопителя. | Стационарный блок в режиме обучения. | Через 30 сек закончится режим обучения и кнопка перестанет мигать. |
Решение распространённых проблем
Можно выделить несколько ситуаций, требующих обязательного вмешательства со стороны автовладельца. Устранять неисправности самостоятельно или отправлять оборудование в сервисный центр, каждый решает индивидуально.
Рассмотрим несколько распространённых ситуаций, связанных с неисправностями и нарушениями работоспособности автономных отопителей производства Eberspacher.
Нагар на сите. Когда выполняется дефектовка отопителя, очень часто на сите внутри камеры сгорания обнаруживается внушительный слой нагара
Тут важно понимать, что при образовании топливовоздушной смеси она поступает в камеру, где располагается свеча. После её активации начинается процесс горения. Если при этом на сетке-жиклере присутствует нагар или отложения, процесс смесеобразования нарушится
Это повлечёт за собой нарушение процесса горения. Как результат, автономный отопитель начинает глохнуть, из агрегата валит дым и пр. Тут основная проблема кроется именно в забитой сетке, которую нужно очистить или заменить, добравшись до камеры сгорания. Чистка помогает не всегда, а вот замена обычно позволяет забыть о проблеме. На Eberspacherе сетка часто закоксовывается. Её требуется демонтировать отдельно при возможности, либо уже поменять вместе с самой камерой сгорания
Если при этом на сетке-жиклере присутствует нагар или отложения, процесс смесеобразования нарушится. Это повлечёт за собой нарушение процесса горения. Как результат, автономный отопитель начинает глохнуть, из агрегата валит дым и пр. Тут основная проблема кроется именно в забитой сетке, которую нужно очистить или заменить, добравшись до камеры сгорания. Чистка помогает не всегда, а вот замена обычно позволяет забыть о проблеме. На Eberspacherе сетка часто закоксовывается. Её требуется демонтировать отдельно при возможности, либо уже поменять вместе с самой камерой сгорания.
Неисправность вентилятора. Ещё одна довольно распространённая ситуация, когда отказывает электровентилятор для забора воздуха. Без него процесс смесеобразования также нарушится, поскольку в камеру не будет поступать нужный объём воздуха. В теории можно поменять изношенные щётки или подшипник. Но на практике получить отдельно это детали на Eberspacher довольно проблематично. Они продают узлы в сборе. Прежде чем менять вентилятор, проверьте, идёт ли на него питание. Если питание поступает, а вентилятор не крутится, его придётся менять.
Проблемы с пультом от автономного отопителя. Поломка может быть обусловлена механическими повреждениями, попаданием влаги, перегрузкой электрической цепи и пр. Специалисты рекомендуют сначала проверить работоспособность оборудования, подключив заведомо исправный пульт. Если с ним всё функционирует, нужно менять.
Загрязнение свечи. Весьма распространённая проблема. Особенно при использовании низкокачественного горючего. Чтобы устранить такую неисправность, нужно контролировать состояние свечи. Если вы заметили на ней следы подгорания или выкрашивания, обязательно проводите профилактическую чистку. При сильных загрязнениях проще уже заменить элемент.
Чтобы выполнить ремонтно-восстановительные или профилактические работы, отопитель от Eberspacher придётся разобрать. Делать это не так сложно, но следует запастись терпением и быть предельно аккуратным.
Подключение проводов
Коды ошибок HYDRONIC
Проверка заряда АКБ
Если предпусковой подогреватель не запускается, а на дисплей его модульного таймера пишет «Error», то, самостоятельно определив неисправность и устранив её, Вы можете продиагностировать устройство. Проверять подогреватель и удалять ошибки и вызвавшие их неисправности лучше профилактически. Коды ошибок подогревателя и краткое описание неисправности:
Делать диагностику всех элементов подогревателя Гидроник можно только во время его работы.
- 011, 012— превышены пороговые значения напряжения. Вызывается чаще всего разрядом АКБ, поломкой генератора, обрывом проводки, окислением контактов;
- 012, 014 — перегрев или возможность перегрева. Нарушение циркуляции охлаждающей жидкости, её утечка, воздушные пробки. Поломка циркуляционного насоса, температурных датчиков;
- 015 — блокировка контроллера из-за перегрева. Причины те же, что и у ошибок 012 и 014. Необходимо удалить ошибку;
- 017 — аварийное выключение, вызванное перегревом. Причины указаны выше;
- 020, 021 — неисправность свечи;
- 030, 031, 032, 038, 039 — изменилась скорость вентилятора забора воздуха. Основные причины – повышенное сопротивление вращению из-за загрязнения, обрыв цепи питания вентилятора, замыкание проводки, окисление контактов;
- 041, 042 – неисправности, связанные с циркуляционным насосом и его питанием;
- 047, 048 – поломки в системе подачи топлива, связанные с насосом-дозатором;
- 050 – блокировка блока управления из-за неудачных запусков. Необходимо удалить ошибку после устранения неисправности;
- 051, 052 — превышение допустимого времени. Поломки, связанные с датчиком пламени, работой дозирующего насоса, подачей воздуха в камеру сгорания;
Если высветились другие коды ошибок, то лучше всего обратиться к специалисту, так как потребуется проведение специальных тестов на профессиональном диагностическом оборудовании. Ремонт же «мозгов» Hydronic — занятие для профессионалов в электронике, полупроводники могут выйти из строя даже от малейшего разряда статического электричества, вызванного прикосновением.
Ошибки с системы дистанционного управления по телефону Easystart Call
| Неисправность | Причины неисправности и меры по устранению |
|---|---|
| Система EasyStart Call не реагирует на запрос. |
Нет сети. Истек срок действия SIM-карты, или она была деактивирована оператором сотовой сети. SIM-карта еще не активирована. Вызовите систему EasyStart Call, если нет соединения:
|
| Система EasyStart Call не реагирует на SMSсообщение. |
Вызовите систему EasyStart Call, происходит установление соединения:
|
| Отопительный прибор не работает, хотя от него поступил ответ. |
Выполните опрос состояния отопительного прибора. pin:1234_heater |
| Вентилятор системы охлаждения автомобиля не запускается отопительным прибором. |
Система EasyStart Call сконфигурирована для работы в режиме подогрева. Выполните сброс настроек системы EasyStart Call к настройкам по умолчанию. |
|
Сбой обмена данными между системой EasyStart Call и отопительным прибором. ErD:HeaterCom:lost,Heater:off ErD:HeaterCom:lost |
Подогреватель сконфигурирован в качестве автономного обогревателя.
|
| ErD:HeaterCom:no_heater_found |
Отопительный прибор не распознан при включении (невозможно включить отопительный прибор).
|
| ErL:DatCom:lost | Неисправность проводки. Обратитесь в сервисный центр. |
| ErH:Heater:mode_not_supported |
Введены неправильные данные.
|
|
Неисправность отопительного прибора. ErH:Heater:Error |
Сбой в работе отопительного прибора.
|
|
Не отображается температура. ErC:Temp:missing |
Температурный датчик не установлен. |
|
Не отображается температура при установленном температурном датчике. ErC:Temp:short_circuit |
Неисправен температурный датчик. Обратитесь в сервисный центр. |
|
Недействительный день недели и время в системе EasyStart Call. ErC:DeviceTime:time_not_set |
Провайдер не поддерживает функцию «Автоматическое время». Установите день недели и время вручную. |
Похожие публикации
Неисправности предпусковых подогревателей двигателя Прамотроник
Прамотроник – современный отечественный предпусковой подогреватель не уступающий по своим характеристикам зарубежным аналогам, тем не менее это не иск…
25 июля 2018
91721
22
Неисправности воздушных отопителей Планар
Планар – самый популярный отечественный воздушный отопитель, выпускается в городе Самара на заводе ООО «Адверс». В данной статье мы рассмотрим возможн…
16 сентября 2018
192421
12
Неисправности предпусковых подогревателей двигателя Webasto
Подогреватели двигателя Webasto позволяют легко запустить двигатель, прогреть салон и освободить от снега и льда стекла перед поездкой в морозную пого…
11 сентября 2018
102667
11
Неисправности воздушных отопителей Прамотроник
Воздушные отопители Прамотроник отличное решение для обогрева салона транспортного средства. В процессе эксплуатации как и у любой другой техники могу…
2 сентября 2018
65886
7
Неисправности подогревателей двигателя Теплостар, Бинар
Бинар – самый популярный отечественный предпусковой подогреватель двигателя, производится в Самарской области на заводе ООО «Адверс». Производство обе…
15 сентября 2018
45792
1
Неисправности воздушных отопителей Webasto
Воздушные отопители Webasto одни из самых лучших и известных устройств в своем классе. Отопители работают на жидком топливе, существуют как дизельные …
10 сентября 2018
107531
5
Зачем нужен Гидроник
Suzuki SX4 4WD, 1,6 VVT, АТ Бортжурнал Предпусковой подогреватель двигателя Атлант с принудительной циркуляцией 220 Вольт часть 2
Этот дополнительный модуль, устанавливаемый на авто, может при неработающем двигателе прогреть охлаждающую жидкость до рабочей температуры. От прогретого антифриза мотор набирает рабочую температуру, что позволяет после запуска сразу начинать движение, без траты дополнительного времени. Помимо этого экономится топливо, снижается нагрузка на элементы питания (аккумулятор) и общий износ деталей двигателя. Дополнительными преимуществами использования Гидроника становятся прогретый к началу поездки салон и размороженные стекла
Это немаловажный плюс от использования устройства, так как приемлемая температура салона непосредственно влияет на безопасность вождения — позволяет водителю все внимание уделять дороге, не отвлекаясь на холод. Кроме функции прогрева жидкости охлаждения независимо от запуска мотора, отопитель hydronic поддерживает и возможность его «догрева»
Зачем нужен Гидроник
Suzuki SX4 4WD, 1,6 VVT, АТ Бортжурнал Предпусковой подогреватель двигателя Атлант с принудительной циркуляцией 220 Вольт часть 2
Этот дополнительный модуль, устанавливаемый на авто, может при неработающем двигателе прогреть охлаждающую жидкость до рабочей температуры. От прогретого антифриза мотор набирает рабочую температуру, что позволяет после запуска сразу начинать движение, без траты дополнительного времени. Помимо этого экономится топливо, снижается нагрузка на элементы питания (аккумулятор) и общий износ деталей двигателя. Дополнительными преимуществами использования Гидроника становятся прогретый к началу поездки салон и размороженные стекла
Это немаловажный плюс от использования устройства, так как приемлемая температура салона непосредственно влияет на безопасность вождения — позволяет водителю все внимание уделять дороге, не отвлекаясь на холод. Кроме функции прогрева жидкости охлаждения независимо от запуска мотора, отопитель hydronic поддерживает и возможность его «догрева»
