Значки на панели Рено Логан
Символы на панели приборов Логан расшифровываются следующим образом:
1) Левая шкала — тахометр, после 6000 оборотов вступает в работу ограничитель, который не позволяет коленвалу вращаться быстрее;
2) Зеленая иконка фары — указывает на включение ближнего света;
3) Синяя иконка фары — указывает на включение дальнего света фар;
4) Оранжевая иконка «ABS в кружочке» — сигнализатор антиблокировочной системы тормозов, загорается и гаснет при включении зажигания;
Если иконка начала гореть в движении, это указывает на неисправность системы АБС — автомобиль будет тормозить игнорируя это систему.
5) Оранжевая иконка человечка с шаром — загорается при включении зажигания и гаснет;
Если иконка загорелась после включения зажигания или в движении, это указывает на неисправность подушки. Стоит обратиться на СТО.
6) Оранжевая иконка человечка с линией — горит при запуске и скорости выше 10 км/ч, если водитель не пристегнут ремнем безопасности;
7) Оранжевая иконка человечка с шаром и двойкой — указывает на отключение подушки безопасности переднего пассажира;
иконка «прямоугольник со стрелочками»
9) Оранжевый экран посредине — дисплей бортового компьютера;
10) Оранжевая иконка «бензоколонка» — указывает на минимальный уровень топлива. Горит и гаснет при запуске двигателя, если не гаснет — нужно заправить бак топливом;
11) Зеленые стрелочки — мигают при включении поворота или аварийки;
12) Красная иконка термометра — указывает на перегрев двигателя;
Должна сразу гаснуть после включения двигателя. Если продолжает гореть и не гаснет даже спустя пару-тройку минут работы на холостом ходу — следует проверить систему охлаждения.
13) Красная иконка «масленка» — горит при включении зажигания и гаснет с запуском мотора, указывает на низкое давление масла;
Если символ загорается при работе двигателя, это говорит о недопустимо низком давлении масла в двигателе. Нужно проверить уровень масла и долить, чтобы уровень был между нижней и верхней метками, ближе к верхней. Если это не устранит проблему, нужна диагностика.
14) Красный кружок — сигнализатор иммобилайзера горит пару секунд после включения зажигания;
Если он не гаснет спустя 3-4 секунд или мигает, в нем возникла неисправность, следует обратиться на СТО.
15) Вода в дизельном топливе или неисправность электронных систем;
16) Сигнализатор включения свечей накаливания;
17) Красная иконка аккумулятора — мигает при включении зажигания;
Если загорается во время работы двигателя — значит АКБ перестал получать заряд, например, из-за обрыва ремня генератора.
18) Желтая иконка двигателя (похожая на мясорубку) — check engine загорается и гаснет при включении зажигания;
Если иконка продолжает гореть, следует обратиться на СТО.
19) Красная иконка с восклицательным знаком в кружке — указывает на включение стояночного тормоза и недостаточный уровень тормозной жидкости в бачке;
20) Правая шкала — спидометр, который показывает скорость движения автомобиля;
21) Иконка фары напротив иконки ПТФ — указывает на включения заднего противотуманного фонаря;
22) Зеленая иконка фары на шкале спидометра — указывает на включенные ПТФ;
23) Обычно не используется;
24) Красная иконка «машинка с открытыми дверьми» — указывает на незакрытую или неплотно прикрытую дверь;
25) Кнопка возле спидометра — управляет дисплеем посредине, короткое нажатие позволяет переключаться между общим пробегом и намотанными километрами за поездку. Также ею можно настроить точное время.
Значки сигнальной или контрольной индикации на приборке Шкода Кодиак и их расшифровка
На внедорожниках Кодиак, начиная с выпуска 2017-го и вплоть по настоящее время применяется унифицированная с другими моделями чешского концерна приборка, как предоставляющая информацию, так и предупреждающая водителя с помощью великого множества графических индикаторов (значков, иконок).
С расшифровкой некоторых из них, предлагаем ознакомиться не только начинающим, но и опытным шкодоведам с помощью таблицы, которая является продолжением расшифровок тех или иных значков, а начало о том, что означают значки – в обзорном материале о виртуальной панели Шкода Рапид:
Значок индикации | Вид оповещения |
Что означает? |
Красный мигающий силуэт авто с открытыми дверьми | Незакрыты двери | |
Красный или желтый значок заправочно1 колонки. | Минимум запаса горючего, как правило, этого количества топлива должно хватить на сотню км. Если значок горит постоянно то топливо полностью закончилось. | |
Желтое изображение лобового стекла и фонтанчика. | Означает наличие минимального запаса омывающей жидкости | |
Красный силуэт пассажира в перечеркнутом виде. | У кого-то из обитателей салона не пристегнуты ремни обеспечения безопасности при ДТП. | |
Красный силуэт пассажира с наличием спереди шара. Иногда могут быть красные надписи такие, как SRS либо AirBag. | Дефекты подушек безопасности пассажиров. | |
Желтый силуэт человека вместе с зачеркнутым овалом, а иногда наличие надписи Side Airbag Off. | Проблема с подушкой безопасности штурмана. | |
Наличие надписи RSCA желтого цвета | Проблемы с боковыми подушками безопасности, что, собственно и означает – RSCA. Эта система должна срабатывать, когда автомобиль опрокинется. | |
Желтая аббревиатура PCS. | Означает наличие дефектов системы безопасности. | |
Красный либо желтый знак восклицания в звездочке (в шестеренке). | Наличие дефектов либо перегрев КПП или проблемы с трансмиссией. | |
Красный силуэт термометра в обрамлении шестерни либо наличие таких надписей, как A/T OIL, а также TEMP. | Значительный перегрев масла КПП. Двигаться дальше нельзя до тех пор, пока смазочная жидкость не остынет. | |
Силуэты гаечного ключа, на подъемнике машины или наличие таких надписей, как SERVICE, а также MAINT REQD. | Подошел срок регламентного ТО. Иконки сбрасывают специализированные центры после проведения штатных обслуживающих манипуляций. | |
Желтая мигающая аббревиатура AT. | Дефекты в АКПП двигаться дальше нельзя. | |
Красный руль вместе со знаком восклицания. | Дефекты системы усиления руля, начиная с проблем поворота и заканчивая проявлениями эпизодических ситуаций тугого руля. | |
Наличие красного круга с жидкостью. | Минимальное количество жидкости в тормозной системе. Требуется ее долить до нужного уровня. | |
Желтый силуэт молнии, помещенной в круг. | Дефекты парковочного помощника. | |
Желтая аббревиатура ABS в обрамлении круга либо наличие такой надписи, как Antilock | Дефекты антиблокировки тормозов. Либо это служит сигналом об отключении этой системы. | |
Наличие желтого круга вместе с пунктирами. | Максимальная выработка ресурса колодок тормозов. | |
Знак восклицания в обрамлении овала либо в силуэте шины. | Более чем на четверть спущены все или одно какое-то колесо. | |
Желтый знак восклицания в обрамлении круга. | Дефекты в суппортах тормозов или отказ датчика ответственного за контроль работы тормозной системы. | |
Желтый силуэт обуви или ноги в обрамлении круга. | Информирование водителя о том, что нужно нажать на тормоз для того, чтобы разблокировать КПП. | |
Наличие зеленой лампочки. | Свидетельствует о включенных фарах ДХО или ночного света.. | |
Буква А или надпись АVTO вместе с изображением фары. | Говорит о том, что нормально работает авто система переключения света с дальнего на ближний и наоборот. |
Приборы на центральной консоли
Приборная панель включает в себя и центральную консоль. На ней есть не только место для установки магнитолы с радиоприемником (в автомобилях с базовой комплектацией, в других они уже установлены), но и два обдува с дефлекторами. Под радиоприемником на центральной консоли есть своя приборная панель с регуляторами. Здесь расположена кнопка включения обогрева заднего стекла, кнопки управления левым и правым электростеклоподъемником, ручки регулирования направления обдува. Есть также регулятор температуры воздухообдува, ручка управления кондиционером (если таковой установлен). Приборная панель центральной консоли имеет кнопку включения аварийной сигнализации.
За последние пару лет автомобиль Рено Логан претерпел ряд изменений в лучшую сторону. Они коснулись не только кузова, сделав его более стильным и чуть более «агрессивным» благодаря новой решетке радиатора и измененному переднему бамперу. Изменения коснулись и салона. Панель передняя, на которой расположены приборы и элементы управления ими, также несколько поменялись. Дисплей из ее центра переместился вправо, в такое же хромированное кольцо, как тахометр и спидометр. Это сделало панель приборов более стильной и возможно более удобной — теперь руль в любом положении не закрывает обзор экрана дисплея.
Несколько поменялась и центральная консоль. С нее исчезли кнопки электростеклоподъемников. Они переместились на передние дверцы (две у водителя и одна у пассажира), что сделало управление подъемом стекол гораздо более удобным. Некоторые мастеровитые любители устанавливают на свое авто индикаторы непристегнутого ремня, открытых дверей, что делает движение более безопасным.
Что означают значки на приборной панели «Рено-Логан»?

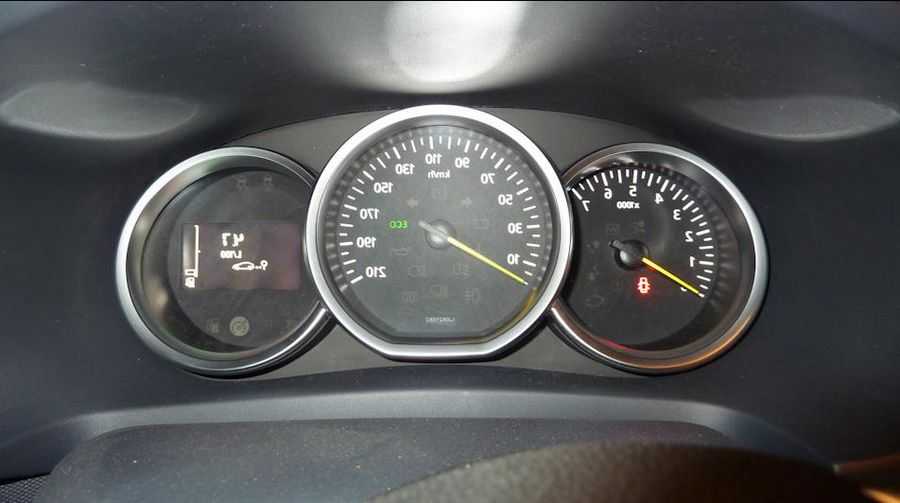

Приборная панель Logan отличается минимализмом и функциональностью, поэтому список выводимой информации относительно небольшой. Для удобства каждый элемент на картинке пронумерован.
В список входят следующие элементы:
- Левая шкала с цифрами от 1 до 7 – тахометр . Показывает число оборотов, разделенное на 1000. Имеется встроенное ограничение на 6 тысячах оборотов.

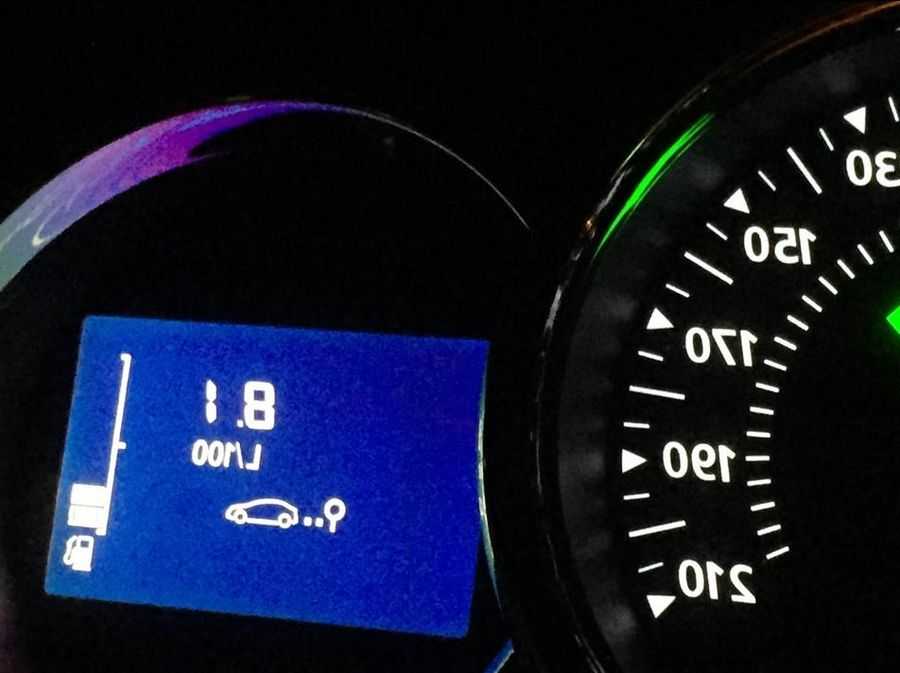

- Дисплей бортового компьютера . На экране можно получить информацию о времени, пройденном пути, запасе топлива в бензобаке и температуре масла.
- Спидометр – шкала со значениями от 0 до 200. Показывает текущую скорость автомобиля в километрах в час.
- Кнопка управления настроек . Используется для управления дисплеем бортового компьютера. Короткое нажатие переключает значения общего пройденного километража на пробег в течение поездки. С помощью этой кнопки осуществляется настройка часов.
- Индикатор включения противотуманных фар .
- Индикатор включения заднего фонаря против тумана.
- Индикатор с красной машинкой . Горит, когда в автомобиле на закрыты или плохо прикрыты боковые двери.
- Индикатор перегрева мотора . Горит постоянно красным, если двигатель имеет недопустимо высокую температуру.
- Стрелочки . Мигают при включении левого или правого сигнала поворота.
- Индикатор с изображением бензоколонки . Загорается и тухнет при запуске мотора. Горит постоянно, если в баке критический уровень топлива и необходима заправка.
- Индикатор «масленки» . Горит постоянно красным, если в системе низкое давление масла.
- Индикатор в виде кружка – иммобилайзер . Загорается на 1-2 секунды после включения зажигания.
- Индикатор загорается при обнаружении воды в топлив е, неисправности электронных систем.
- Индикатор восклицательного знака . Загорается при использовании ручного тормоза или низком уровне тормозной жидкости в бачке.
- Индикатор check engine . Загорается и тухнет при включении зажигания. Если горит постоянно, то в моторе обнаружена неполадка. Требуется провести диагностику в сервисном центре.
- Индикатор аккумулятора . Загорается и тухнет при старте. Если горит постоянно, то это означает, что АКБ не получает заряд. Необходимо провести диагностику.
- Прямоугольник со стрелочками . Индикатор включенного подогрева заднего стекла.
- Индикатор включения дальнего света .
- Сигнализатор отключения пассажирской подушки безопасности .
- Индикатор не пристегнутого ремня . Горит, если ремень не пристегнут при работе автомобиля.
- Индикатор активации подушки безопасности .
- Индикатор включения ближнего света .
- Индикатор антиблокировочной системы тормозов ABS . Загорается и тухнет при включении мотора. Если горит постоянно при движении, значит система неисправна. Необходимо провести диагностику.
Цветовые обозначения индикаторов
Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.
Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле. Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает.
В описании лампочек на приборной панели присутствуют также желтый или оранжевый цвета. Они говорят о том, что какой-то определенный механизм машины нуждается в проведении ремонтных работ или в техническом обслуживании
В большинстве своем, согласно практике, и описанию, если желтая лампочка стала мигать, то водитель обязан обратить свое внимание на это, и своевременно обратиться в сервисный центр к специалистам для проведения диагностики, и устранения неисправности, чтобы в дальнейшем управлению транспортным средством ничто не мешало
Также приборная панель может отображать и символы синего или зеленого цвета, которые, как гласит описание, включаются, дабы информировать владельца автомобиля, что работает транспорт нормально.
Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту – это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.
Страница 43
Программирование микросхемы на плате После успешной прошивки подключаемся к микросхемам на плате приборной панели. Заметьте, что в базовой комплектации отсутствует бортовой компьютер, но это не проблема, так как можно установить подходящий БК, предварительно выбрав из списка.
В Ambiance кроме тех опций, что предлагает версия Logan, также есть центральный замок, тканевая обивка дверей, тонированные стекла, регулируемые ремни безопасности, молдинги, дистанционная регулировка зеркал, колпаки, окрашенные бамперы. Здесь также отсутствует бортовой компьютер, но как говорилось выше, эта проблема легко решаемая.
Комплектация Laureate оснащена бортовым компьютером, усилителем руля, противотуманками, электроприводом передних боковых стёкол, регулировкой водительского сиденья. Четыре резистора на кОМ.
Четыре резистора на ОМ. Такие устанавливали раньше на МФУ или принтеры. Любые выпрямительные диоды на 1 А как пример IN Кроме всего вышеназванного, для проведения тестирования программатора потребуется микросхема от любого производителя под маркировкой 93C56, а также большое количество проводов с самым маленьким сечением. Общая стоимость каждой позиции вряд ли будет превышать сумму в рублей, таким образом подобный ремонт не сильно ударит по семейному бюджету.
Испытав данную систему на Рено, мы с уверенностью можем советовать ее к покупке. Установка Чтобы установить и активировать систему, можно пойти двумя путями. Врезка БК в нишу центральной консоли.

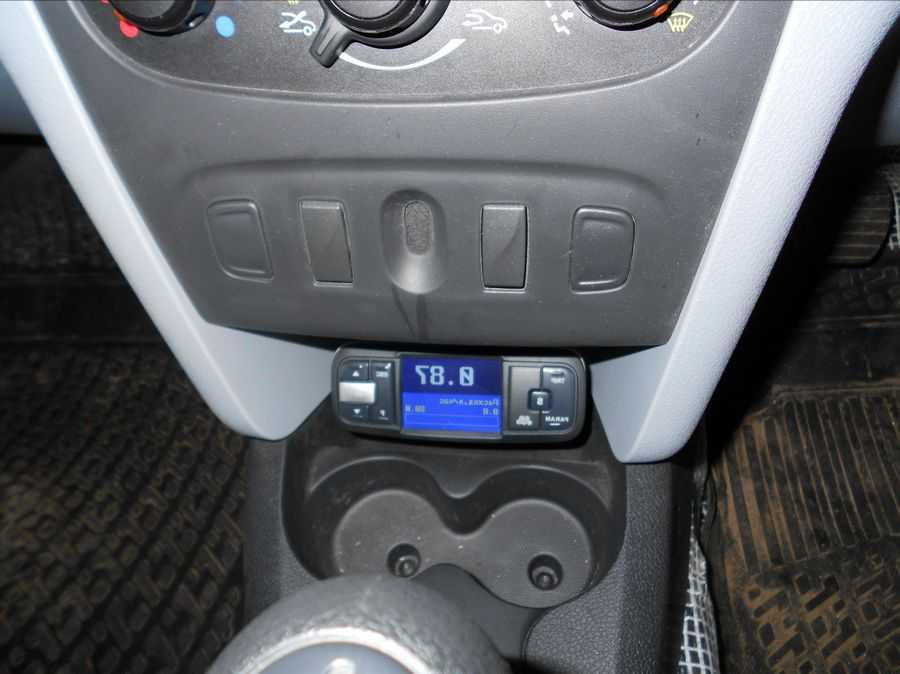

Краткий обзор активации бортового компьютера Renault Logan 2 2013-…

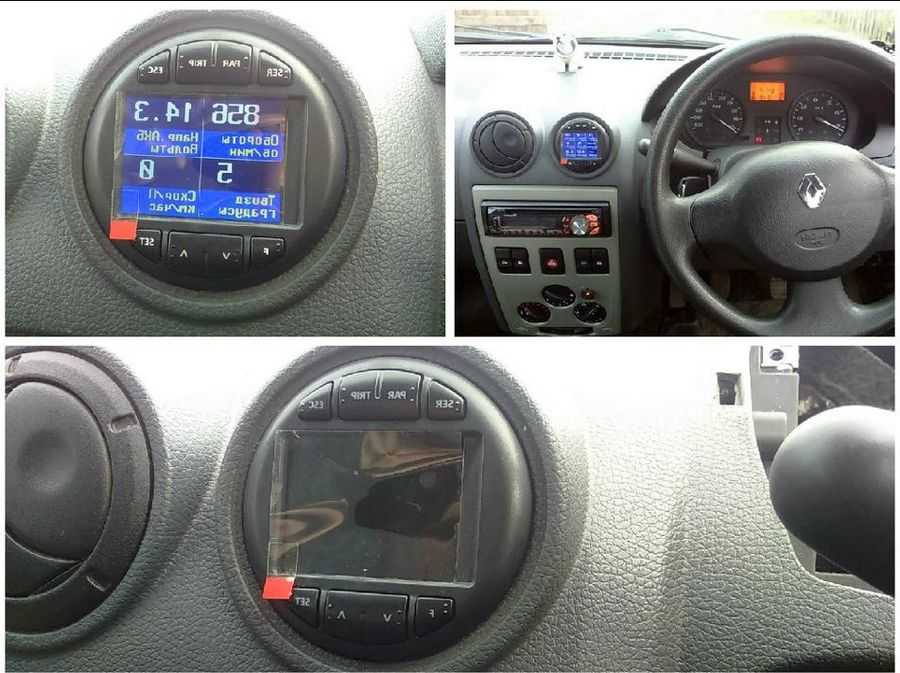

Типы данных установок отличаются эстетичностью вида и сложностью в монтаже. Не один день изучал литературу схемы и т. Дело сразу скажу не из легких.
В общем вся информация хранится в крошечной микросхеме на плате приборке, в ней общий пробег и активация БК и корректировка уровней палочек. Тут описано как снимать стрелки с приборки и разбирать ее а потом калибровать стрелки 1.
Для начала надо определить версию вашей прошивки приборки! У меня высветилось Если на вашем компьютере стоит более новая операционка, то для работы с программой выполните следующие действия: На значок утилиты на рабочем столе нажмите правой кнопкой, выберите пункт Свойства.
Перед вами откроется окно, вам нужно перейти на вкладку Совместимость. Откроется еще одно окно. Теперь вам нужно поставить галочку напротив пункта Запустить в режиме совместимости с.
Высветится еще одно меню, теперь необходимо выбрать Виндовс ХР. Далее, необходимо поставить галочку напротив пункта Запустить от имени Администратора. У владельцев Рено Логан, Дастер и Степвей очень часто возникает законный вопрос: С другой стороны — разработка и производство приборной доски с бортовым компьютером и без бортового компьютера ведет к дополнительным расходам для компании Рено. Производитель использовал стандартный ход: Активация бортового компьютера для Логана и Сандеро Сандеро Степвей однотипна, а у Рено Дастер разительно отличается для разных модификациях.
Приборы освещения
Символ | Обозначение |
Значок включения головного освещения, если горит зеленым, то оптика функционирует нормально. | |
Бортовой компьютер зафиксировал неполадки в работе головного освещения, автовладелец должен заняться диагностикой проблемы, поскольку неработоспособность оптики влияет на безопасность вождения. Причины могут быть разные, начиная от перегорания самой лампы и заканчивая неисправностями в электроцепи и перегоранием предохранителей. | |
Индикатор активации дальнего освещения. В зависимости от модели автомобиля, значок может быть не только синим, но и желтым или зеленым. | |
Блок управления сообщает об активации автоматической функции переключения источников света. В более старых авто таких значков на приборке нет. | |
Появление данного символа обусловлено обнаружением проблем в функционировании устройства регулировки уровня осветительного потока. То есть свет фар отрегулировать не получится. Проблема может заключаться в плохом контакте устройства с электроцепью, выходе из строя самого регулятора. Нужно произвести проверку. | |
Блок управления сообщает о наличии неполадок в проводке, в частности, речь идет о задней оптике. Фары либо не работают, либо работают неполноценно, причина также может крыться в плохом контакте с электроцепью. Данный индикатор может также сообщать о неработоспособности стопов. | |
Включены противотуманные фары. | |
Тоже противотуманки, только теперь речь идет о задних фарах. | |
Включено габаритное освещение. |
Если вы заметили, что индикаторы не просто горят, а стали моргать, или хотя бы один из них, это говорит о неполадках в работе электроцепи. К примеру, причина может быть обусловлена перегоранием источников освещения либо поломкой контроллера или датчика. В любом случае, такие проблемы требуют оперативного вмешательства.
Что означает значок «пилы»
Как правило, загорающаяся лампа сигнализирует владельцу, что произошел сбой с датчиками впрыска или в ЭБУ двигателя.
Как вариант — комплекс датчиков ошибочно оценили количество поступающего воздуха, послали эту информацию в ЭБУ, а тот дозировал поступающее топливо так, что смесь получилась чрезмерно обогащенной (много бензина или ДТ) или, наоборот, бедной. В результате — ошибка впрыска, детонация или троение мотора. Поэтому часто вместе с «пилой» на приборной панели появляется значок ошибки в работе двигателя, Check Engine.
Варианты загорания «пилы» разные: у кого-то она появляется на 20-30 секунд сразу пуска двигателя и сразу исчезает, у других владельцев «Рено» значок загорается только после разгона и на скорости. В некоторых случаях появление «пилы» сопровождается нетипичными звуками из моторного отсека, дымным выхлопом и даже уходом мотора в аварийный режим.
Соответственно и поведение владельцев разное: кто-то вынужден отправляться на СТО на эвакуаторе. Другие же ездят с горящей «пилой» до последнего.
Но сбой в системе впрыска двигателя нужно определить и вылечить — и лучше сделать это как можно быстрее.
Описание и расположение индикаторов

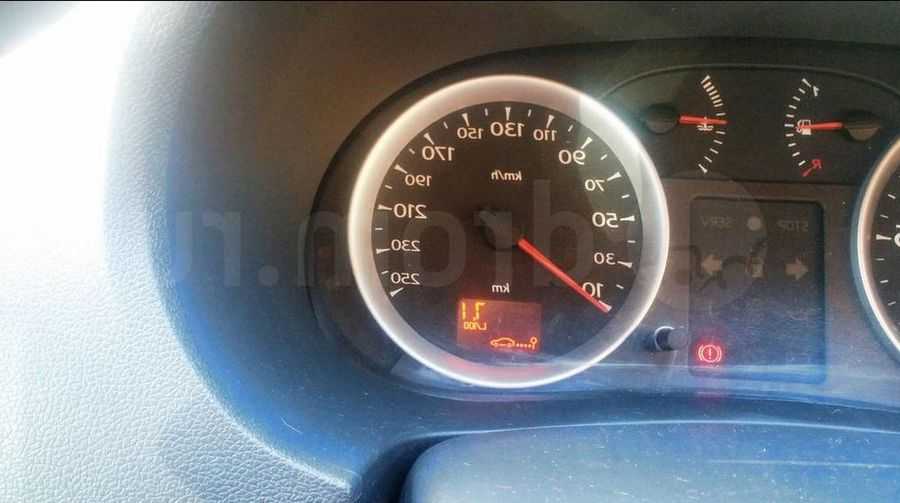

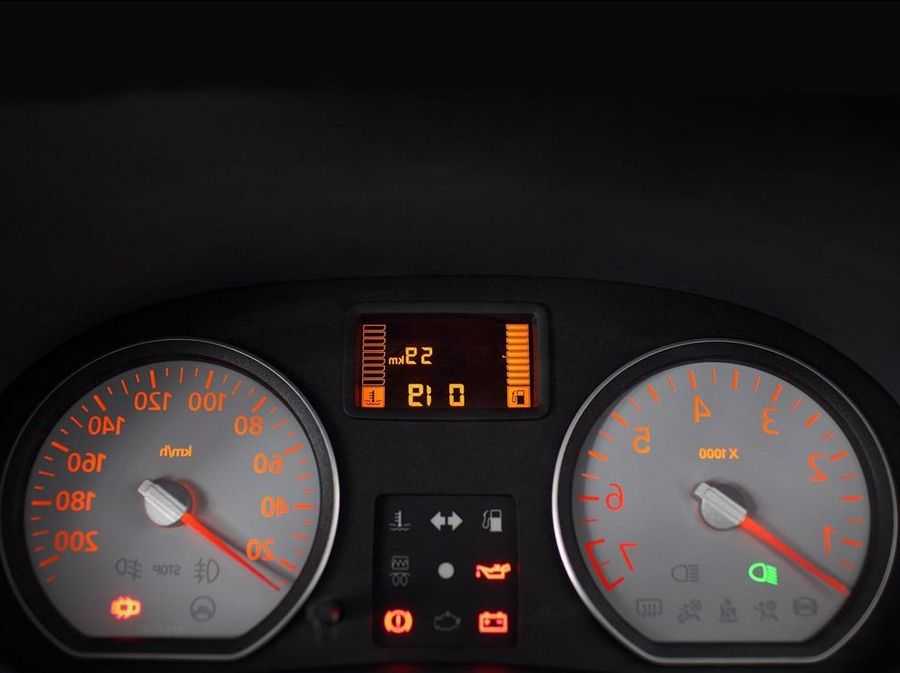

Основные индикаторыНа фотографии вы видите щиток приборов с помеченными на нем основными указателями.
- Тахометр. Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
- Дисплей БК. Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
- Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
- Лампа, отображающая включение противотуманок.
- Сигнальная лампочка — обозначает, что двери не закрыты.
- Резерв.
- Этот индикатор обозначает задние противотуманные фонари.
- Кнопка сброса суточного пробега. Для активации нужно ее немного зажать.
- Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
- Резерв для дизельных моделей Логан.
- Сигнальная лампа перегрева двигателя.
- Сигнальная лампа блокировки двигателя. Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
- Указатели поворота. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
- Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
- Индикатор аварийного падения уровня пасла.
- Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
- Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
- Обогрев заднего стекла.
- Индикатор дальнего света.
- Сигнал об отключении подушек безопасности переднего пассажира.
- Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
- Лампа о неисправности подушки безопасности.
- Неисправность антиблокировочной системы тормозов.
- Лампа включения ближнего света фар.
Как демонтировать панель и установить ее на место в Логан?
Для выполнения процедуры снятия требуется следовать нескольким определенным этапам действий (приведены ниже).
- Сначала производим демонтаж всего перечня легко закрепленных элементов, а именно:
- приборного щитка;
- кожуха колонки рулевого вала и пр.
- Снятие панели начинаем с левой стороны в районе размещения дефлектора обдува. Здесь узел удерживается посредством пластиковых фиксаторов. Они достаточно хрупкие, поэтому обозначенную манипуляцию исполняем с особой аккуратностью.
- Теперь аналогичные действия реализуем с правой стороной панели.
- Следующим действием будет снятие приборного щитка. Он зафиксирован посредством нескольких винтов. Само его извлечение может принести некоторые сложности ввиду особенностей посадки данного элемента в своем месте.
- Теперь приступаем к демонтажу центральной консоли.
- Магнитола в совокупности с рамкой удерживаются защелками. Для оперативного снятия потребуется определенная сноровка, иначе процесс может затянуться.
- Сама консоль зафиксирована специальными пластиковыми зажимами, после аккуратного съема которых возможно произвести извлечение всего элемента (консоли).
- Переходим к центральным дефлекторам отопительной системы. Для первой фазы характерны округлые очертания сопел, а во второй они превратились в прямоугольные компоненты.
Будет полезно: Устройство стеклоочистителя и принцип работы привода, поводка (держателя щеток) и других узлов Только сейчас становится доступным извлечение всей панели.
Процедура монтажа рассматриваемого нами узла подразумевает строго обратную последовательность по отношению к демонтажному процессу.
