Как заменить неисправный предохранитель на Шевроле Авео: пошаговая инструкция

Конструкцией автомобиля предполагается размещение 2 блоков предохранителя: внутри салона и под капотом. Функциональное предназначение салонного блока заключается в обеспечении защиты от перенапряжения электрооборудования, отвечающего за дополнительные функции в комплектации авто, подкапотного блока – для защиты двигателя и сопутствующего электрооборудования.

Заменить неисправные предохранители на Шевроле Авео, независимо от года выпуска или комплектации автомобиля довольно легко. Весь фронт работ свободно выполняется одной парой рабочих рук и требуется только наличие пары отверток и небольшого пинцета либо специального съемника для демонтажа предохранителей. Процедура ремонта осуществляется следующим образом:

Для начала требуется в обязательном порядке отключить электропитание в цепи транспортного средства – для этого откидываем обе клеммы от аккумуляторной батареи;
Затем ищем по правую сторону двигателя небольшой пластиковый бокс, внутри которого находятся предохранители. Сам блок герметичный, поэтому для обеспечения доступа потребуется отщелкнуть шлицем отвертки пластиковые пистоны или выкрутить фиксирующие шурупы – в зависимости от комплектации автомобиля;
Далее визуально осматриваем посадочные места в блоке и ищем неисправный предохранитель – на нем будут присутствовать следы оплавления, а защитный элемент будет лопнут;
С помощью специального съемника или пинцета отщелкиваем предохранители, требующие замены и устанавливаем новые. Для установки необходимо надавить предохранителем на ячейку до появления соответствующего щелчка;
Теперь закрываем блок предохранителей и переходим к салону автомобиля. Второй блок будет находится в торце панели приборов по левую сторону от рулевой колонки. Для обеспечения доступа к блоку потребуется демонтировать декоративную заглушку;
Затем производим поиск и замену неисправных предохранителей по вышеописанному алгоритму действий, после чего подключаем аккумуляторную батарею и проверяем работоспособность электронного оборудования транспортного средства.

Обратите внимание! Если после замены предохранителя практически сразу выходит из строя новый элемент, то рекомендуется отдать авто на диагностику в сервисный центр. Вполне возможны проблемы с работой генератора автомобиля или наличие пробоев либо слабого контакта в цепи магистральной проводки

Помните, строго не рекомендуется менять предохранители на автомобиле на элементы большей пропускной способности. Если стоковый элемент постоянной выходит из строя, необходимо своевременно локализовать и устранить проблему с электрооборудованием – в противном случае возможно резкое снижением эксплуатационного ресурса всех систем автомобиля и дорогостоящий ремонт в ближайшем будущем.

Блок предохранителей Chevrolet Cruze

Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска

Где находится монтажный блок предохранителей.
Под капотом — цифра 12
Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.
На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок
В монтажном блоке закреплен пинцет для извлечения и замены предохранителей

Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику.

Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем.

Назначение и сила тока предохранителей указана в таблице ниже.

Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема
Затем установите новый предохранитель
Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону
Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой
Расшифровка элементов блока.

Причины появления ошибки АБС

Основные возможные причины постоянного горящей лампочки АБС на приборной панели:

пропал контакт в разъеме подключения;
потеря связи с одним из датчиков (возможно обрыв провода);
датчик ABS вышел из строя (требуется проверка датчика с последующей заменой);
испорчен венец на ступице;
вышел из строя блоков управления АБС.

После осмотра и, казалось бы, устранения причины, проверить работу АБС очень легко, нужно лишь разогнаться до 40 км и резко затормозить – вибрация педали даст о себе знать, а значок потухнет.

Если простой осмотр на наличие повреждений в цепи датчиков до блока ничего не обнаружил, то понадобится диагностика, чтобы определить конкретный код ошибки системы антиблокировки тормозов. На автомобилях, где установлен бортовой компьютер, эта задача упрощается, стоит лишь четко понять расшифровку кода, и где могла возникнуть проблема.

Описание схем предохранителей aveo t250

Не менялась с 2007 года. Ее можно обнаружить на задней стороне крышки, закрывающей каждый из блоков. Расшифровка с описанием каждого элемента находится в руководстве пользователя авто. Последнее существует и в переводе на русский язык.

Набор элементов под капотом Авео и в салоне машины несколько отличается, не только назначением, но и числом, а также расположением. Найти реле можно лишь в моторном отсеке. Отдельные элементы владельцами могут устанавливаться и в салонный блок. Например, реле электрических зеркал. Ниже представлены схемы и их расшифровки для каждого из блоков.Под капотом:

Реле

Блок в салоне:

Как устранить поломки стеклоподъемника?

Первично нужно сделать предварительную диагностику, чтобы определить причину поломки:

Проверьте предохранитель на стеклоподъемнике.
Попробовать поднять стекло с индивидуальной кнопки, а также с основного блока управления стеклоподъемниками. Если с блока сигнал проходит – проблема в кнопке.
Внимательно послушать, работает мотор или нет. Звук работающего редуктора есть, а стекло не поднимается – значит нужно разбирать дверь. Скорее всего неисправен подъемный механизм.

Данные действия помогут сэкономить время и силы. Если же поломка произошла внутри двери, значит вам предстоит ее разборка. Для этого нужно выбрать свободное время и найти деньги на покупку новых деталей.

Замена кнопки стеклоподъемника

Начнем с самого простого – замена кнопки управления. Для этого не потребуется снимать всю обшивку двери. Чаще всего достаточно снять верхнюю пластиковую накладку кнопки, которая обнажит электрический механизм с подведенными проводами.

Не торопитесь покупать новую кнопку, сначала прозвоните испорченный элемент мультиметром. Если ток проходит по цепи, то причина может крыться в окисленной контактной группе. В этом случае стоит просто почистить контакты и перепаять провода.

Если кнопка «молчит» и не проводит электричество – ставьте новую и собирайте всю конструкцию в обратном порядке.

Инструкция по замене электродвигателя

Замену электродвигателя можно осуществить только на разобранной двери. Чтобы аккуратно снять обшивку, придерживайтесь данной последовательности:

Снимите питание с аккумулятора, для предотвращения короткого замыкания. Снимите ручки, колпачки замыкания дверей и декоративные накладки при помощи острого ножа. Не торопитесь

Приподнимайте по очереди края накладок, чтобы определить места крепления клипс или защелок. Открутите или снимите накладки динамиков двери

Осторожно снимите оставшуюся часть дверной обшивки, постепенно поддевая ее край по всему периметру. Действуйте двигаясь в одну сторону направления: по часовой или против часовой стрелки

Отсоедините дополнительные провода от динамиков или лампочек порога, идущие к обшивке.

Проверьте мотор мультиметром. Если он не подает признаков жизни, смело снимайте все навесные компоненты: шестерни и рычаги. Скрутите мотор с крепежных болтов, после чего ставьте новый. Не забудьте обработать места стыка шестерни с новым мотором маслом или специальной смазкой.

Устраняем механические поломки стеклоподъемников

Механические поломки устраняются также на разобранной двери. Наиболее часто встречающиеся поломки и способы их устранения:

Установка новой или оригинальной запчасти может дорого обойтись автолюбителю. К тому же деталь может идти «под заказ» очень долго. Чтобы сэкономить время и деньги, ищите нужную запчасть на автомобильных разборках. Часто там можно найти узлы и агрегаты в отличном состоянии за половину цены от аналогичных узлов в магазине.

Как снять стеклоподъемник и установить новую деталь?

Для полного демонтажа стеклоподъемника придерживайтесь следующей последовательности:

Снимите клеммы с аккумулятора. Для этого достаточно снять «минус» с батареи.
Снимите дверную обшивку.
Поднимите и опустите стекло, чтобы обеспечить доступ к болтам в верхней части болтовых соединений.
Выкрутите болты.
Поднимите стекло вручную, в верхнюю позицию до предела, и зафиксируйте его, при помощи подготовленных клиньев, из дерева или пластика.
Отсоедините колодку с проводами от механизма, осуществляющего подъем стекол.
Выкрутите гайки, которые удерживают редуктор.
Открутите гайки, удерживающие направляющую механизма.

Как только все крепления демонтированы, достаньте стеклоподъемник, через специальное отверстие. В процессе демонтажа, контролируйте надежность фиксации стекла. После завершения работ, верните все детали на место, по обратному алгоритму.

Как работает датчик дождя на калине 2
Как проверить датчик детонации мазда демио
Ремонт генератора мазда демио dw3w своими руками
Замена тросика спидометра на ваз 2108
Шкода октавия не работает спидометр в чем причина

Датчик давления масла

Для надежной смазки двигателя необходимо наличие масла и давления в системе смазки. Масло под давлением подается в трущиеся детали двигателя обеспечивая надёжную смазку всех агрегатов, что повышает срок службы ДВС. Довольно часто из-за износа или других проблем давление может упасть, что приведет к поломке двигателя, поэтому при его падении, двигатель необходимо быстро остановить, а чтобы водитель узнал о падении давления применяется специальный датчик давления масла, который зажигает сигнальную лампу.

ДДМ отвечает за измерение давления в системе смазки и направление соответствующего сигнала при опускании данного показателя ниже критического уровня.

Расположение датчика

Находится ДДМ в левой стороне двигателя в непосредственной близости к распределительному валу, к датчику подходит всего один провод.

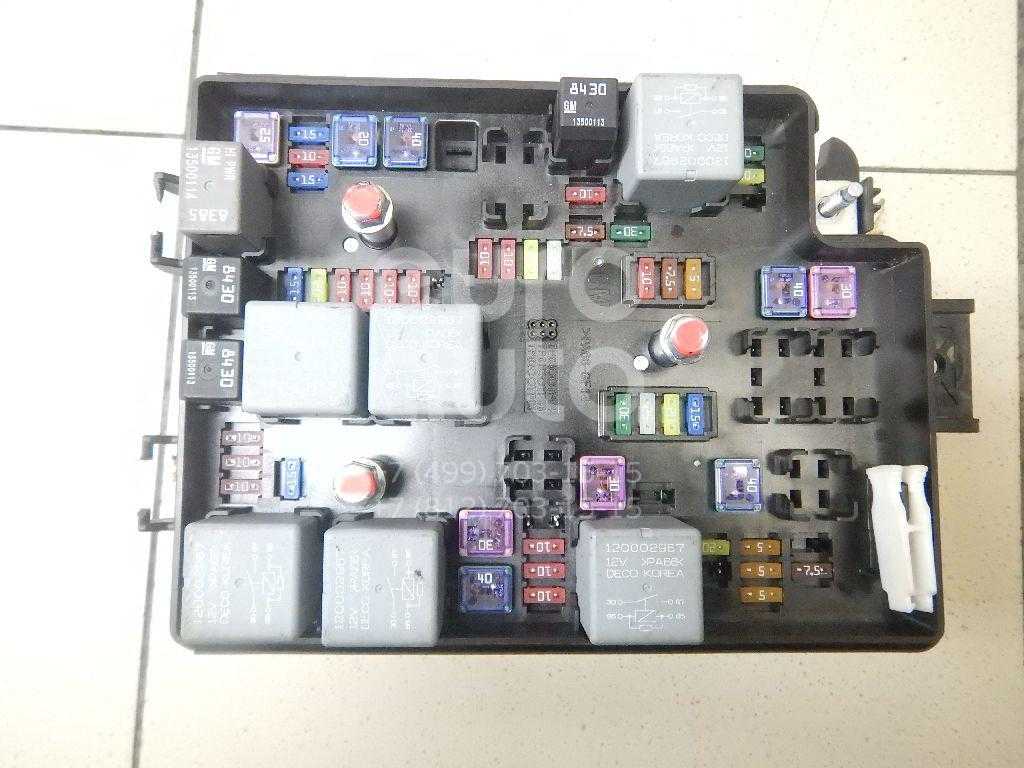

Блок предохранителей Шевроле Авео Т250

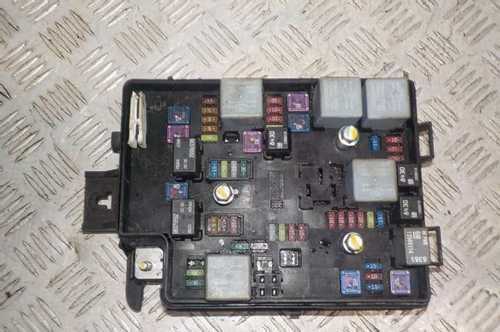

Блок предохранителей Авео Т250 моторного отсека со всеми обозначениями представлен в таблице

Обозначение элемента	Защищаемые цепи	Сила тока, А
	Генератор

	Разъем для удаления воздуха ЭБУ ABS
	Реле от вентилятора печки
	Реле от стеклоподъемников
	ЭБУ электроусилителя руля
	Реле фонарей задних и предохранители 11, 19, 20, 25, 27, 29
	Реле большой и малой скорости вентилятора из системы охлаждения мотора
	Реле топливного насоса и питания системы управления мотором, предохранитель ЭБУ
	Выключатель зажигания
	Реле стартера и выключатель зажигания
	Реле звукового сигнала
	Реле кондиционера
	ЭБУ мотора, трансмиссии или ЭБУ мотора 1,1 л, датчик положения валов, форсунки, электромагнитный клапан продувки адсорбера, регулятор холостого хода
	ЭБУ двигателя, трансмиссии или ЭБУ мотора 1,1 л, реле кондиционера и топливного насоса, антенный блок иммобилайзера SMATRA, датчик концентрации кислорода
	ЭБУ мотора и трансмиссии или только ЭБУ двигателя 1,1 л
	Разъем для удаления воздуха, ЭБУ ABS

Блок предохранителей Шевроле Авео 2008/2007, находящийся в салоне

№ предохранителя	Защищаемые цепи	Сила тока, А
	Отключение кондиционера и обогрева заднего стекла
	Лампа левая передняя габаритного света, задний фонарь левый
	Комбинация приборов
	Переключатель наружных зеркал заднего вида, аудиосистема
	Переключатель селектора коробки передач, выключатель аварийной сигнализации, выключатель света заднего хода
	Лампа габаритного света правая передняя, задний правый фонарь, лампы освещения номерного знака
	Комбинация приборов, резистор предвозбуждения, ЭБУ охранной сигнализацией и временной задержкой, сигнализация непристегнутого ремня
	Прикуриватель
	ЭБУ электроусилителя рулевого управления, генератор, ЭБУ мотора, трансмиссии или только мотора 1,1 л, выключатель рычага селектора коробки передач, датчик скорости
	Блок управления подушек безопасности
	Реле замков дверей, привод замка водительской двери и блок управления люком крыши
	Электродвигатель щетки заднего стекла, подрулевые переключатели
	Реле охранной сигнализации и стартера
	Без действия
	Блок управления освещением дневного движения
	Выключатель обогрева сиденья
	Выключатель обогрева стекла заднего, ЭБУ мотора, электропривод, обогрев зеркала заднего вида наружного
	Конденсатор, катушка зажигания
	Реле стеклоподъемников, стоп-сигнала, выключатель
	ЭБУ охранной сигнализацией и временной задержкой, выключатель аварийной сигнализации
	Блок подрулевых переключателей, электродвигатель очистителя стекла ветрового
	Реле противотуманного заднего света
	Реле противотуманных фар и стеклоподъемников, ЭБУ охранной сигнализацией и временной задержкой, таймер обогрева стекла заднего, электропривод корректора фар и переключатель корректора фар
	Блок управления люком крыши, реле вентилятора салона
	Реле и таймер обогрева стекла заднего, ЭБУ охранной сигнализацией и временной задержкой
	Правая фара
	Реле противотуманных фар
	Комбинация приборов, фара левая фара
	Комбинация приборов, разъем линии передачи данных, выключатель света заднего противотуманного, аудиосистема, ЭБУ охранной сигнализацией и временной задержкой, датчик сигнала незакрытой двери, лампа багажника, проверочный разъем универсальный, плафон освещения, лампы направленного света в салоне, узел от консоли крыши

Блок предохранителей Шевроле Авео Т200 и Т300, выпускаемой с 2012 года, практически не отличается от данной схемы. Также идентичны схемы блоков предохранителей автомобилей Шевроле Авео седан 1 4 и автомобилей с мотором 1 5.

Как подобраться к блоку предохранителей Шевроле Авео в моторном отсеке:

Открыть капот.
Открыть фиксаторы и убрать крышку блока.
На обратной стороне снятого элемента имеется схема предохранителей и реле. Плюс на крышке закреплен пинцет, при помощи которого можно аккуратно достать необходимый элемент.

Практически каждая цепь питания электрооборудования в машине имеет плавкие предохранители, которые защищают элементы. Среди основных компонентов, оснащенных предохранителями, можно назвать электродвигатели вентиляторов, фары, топливный насос и и прочие потребители тока, которые подключены посредством реле.

Блок предохранителей Шевроле Авео расположен в специальном монтажном блоке. Один из них установлен в левой части панели приборов в салоне Авео, второй – под капотом около АКБ.

Выход со строя плавкого предохранителя может привести к неисправности элемента за который он отвечает. Так, необходимо знать, где располагаются монтажные блоки, а также их маркировку и распиновку.

Как правильно заменить предохранители в Авео

Для того чтобы правильно произвести замену предохранителя нужно при помощи пластмассового пинцета вынуть нужный предохранитель и проверить целостность нити через смотровое окошко. Если нить перегорела, то предохранитель следует заменить на идентичный.

Перегорание предохранителя может свидетельствовать о неисправности какого-либо блока или детали электросистемы автомобиля.

Как, вы еще не читали? Ну, это зря…

Не стесняемся, энергичнее жмем на социальные кнопочки!

Когда возникают проблемы в работе электрооборудования Шевроле Авео
первое, что необходимо сделать, это проверить целостность предохранителей. Разобраться же в том, какой предохранитель нужно проверить, вам поможет схема предохранителей Авео
.

Схема предохранителей Авео Т-250

Предохранители в легковом автомобиле Шевроле Авео находятся в двух блоках. Один — в моторном отсеке возле бочка с охлаждающей жидкостью,

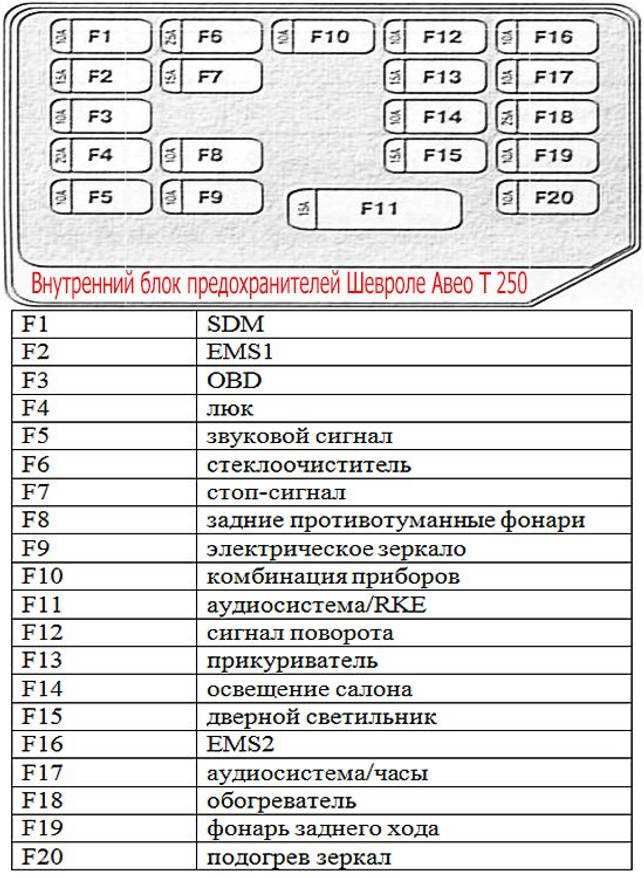

Открыв блок предохранителей, на внутренней стороне крышки вы увидите схемы расположения предохранительных элементов с обозначением маркировки.
