Модификации

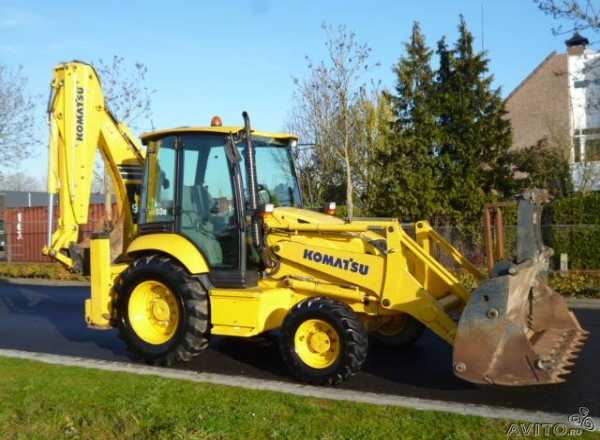

Экскаватор-погрузчик Komatsu WB93R конкретных модифицированных версий не имеет, но существует несколько моделей данной машины, которые как раз и можно рассмотреть в качестве модификаций. Стоит отметить, что все ниже представленные модели являются наиболее востребованной техникой в России.
- Модель Komatsu WB93R-5. Является одной из последних поколений, в которой были усовершенствованы эксплуатационные характеристики, а также было добавлено несколько полезных функций. А именно новая гидравлическая система CLSS закрытого типа, максимальная грузоподъемность которой достигает отметки в 8070 килограмм. Имеется пара новых рабочих режимов и джойстик управления. Также был установлен насос гидравлической системы с возможностью регулировки его производительности, пневматическая подвеска сидения, ну и дополнительная шумоизоляция кабины.
- Модель Komatsu WB93S-5. Является наиболее быстроходной моделью экскаватора-погрузчика, которая выполняет землеройные и строительные виды работы. Но помимо этого данная модель способна осилить погрузку и выгрузки некоторых горных пород, таких как уголь, щебень и песок. Задний ковш этого экскаватора, помимо рытья траншей и котлованов, может также применяться для проделывания работ планировочного типа на различных площадках, создавать насыпи в необходимом месте, а также перемещать большой объем груза и других материалов. Грузоподъемность гидравлической системы была повышена до 8550 килограмм.
- Модель Komatsu WB97S-5. Среди остальной техники данного модельного ряда является наиболее модифицированной версией, так как содержит в себе все технические решения и новые технологии, которые отлично себя зарекомендовали, а также содержит и несколько дополнительных опций, таких, как:
- Система ROPS. Данное нововведение обеспечивает машине выполнение необходимой работы с высокой устойчивостью, что в свою очередь, позволяет избежать опрокидывание машины.
- Опция FOPS. Является дополнительной зашитой кабины экскаватора-погрузчика от предметов, которые вероятно могут упасть.
- Опция Full Power Shift. Данная опция добавляет в машину электронную коробку переключения передач и полный привод.
- SyncroSystem. Является двухрежимной гидравлической системой, которая с помощью нескольких аксиально-поршневых насосов обеспечивает высокую производительность и эффективность всей гидравлики. Стоит отметить, что гидравлическая система этой модели рассчитана на нагрузку до 8700 килограмм.
- Система CLSS. Позволяет контролировать работу гидравлики, а именно данная система способна автоматически отслеживать и устранять чрезмерную нагрузку на гидравлическую систему.
Также стоит отметить, что в данной модели присутствует возможность перемещения гидравлического манипулятора по горизонтали, что позволяет дотянуться до необходимых участков без перемещения самого экскаватора-погрузчика.
Особенности погрузчика Komatsu WB97S-5
Современный экскаватор погрузчик Komatsu WB97S-5 имеет несколько собственных особенностей, которые отличают его от Komatsu WB93R-5EO. К примеру, на WB97S-5 установлено специальное рулевое управление, с помощью которого поворачиваются сразу два моста, задний и передний. Данное конструктивное решение позволило существенно повысить маневренность экскаватора.
Насосы подают жидкость в гидроцилиндры переменным способом, при не интенсивной работе, скорость прокачки снижается, соответственно расходуется меньшее количество топлива. Размеры колес полностью одинаковые, это сделано для большей устойчивости и более быстрого передвижения.
Техническое описание
Экскаватор Японского производства Komatsu WB97S-5 технические характеристики, которого соответствуют всем мировым нормам и стандартам, может выполнять разный спектр строительных работ в зависимости от смонтированного навесного оборудования. В стандартной комплектации погрузчик оборудуется задним и передним ковшом, электронной коробкой переключения передач и современным двигателем, который спроектирован по европейским нормам, направленных на сокращение вредных выбросов. Характеристики техники:
- двигатель – дизельный, четырехцилиндровый, Komatsu S4D104E-3, объемом 4.48 л, мощностью 99,2 л. с, и крутящим моментом 398 Н*м при 1400 об/мин;
- трансмиссия – 4-ступенчатая АКПП, с приводом на два моста, максимальной скоростью 40 км;
- тип рамы – металлическая, сварная, с металлическим профилем внутри;
- гидросистема – SyncroSystem, поршневые насосы аксиального типа, производительностью 165 л/мин;
- тип мостов – ведущие, с встроенным редуктором, с максимально допустимым усилием до 8000 даН;
- вместимость переднего ковша – 1.1 куб/м;
- вместимость заднего (экскаваторного) ковша – 1.03 куб/м;
- максимальная глубина копания – 6080 мм;
- габаритные размеры – 5895 мм х 3710 мм х 2320 мм;
- общая масса техники – 8150 кг.
Кабина водителя, благодаря панорамным стеклам, имеет хорошую обзорность по всей оси 360 градусов. В салоне установлены все необходимые рычаги управления, поворотное кресло, вентиляция и эффективный подогрев, для работы в зимнее время года. В некоторых модификациях устанавливается система кондиционирования, для повышения уровня комфорта водителя. Большинство органов управления – компьютеризированы, что существенно облегчает работу специалиста.
Производительность спецтехники
Японский экскаватор погрузчик Комацу WB97S-5 имеет задний и передний ковш, объемами 1.03 и 1.1 кубических метров, с помощью которых может осуществляться разработка любого типа грунта, а также проводиться любые погрузочно-разгрузочные работы сыпучих материалов в сочетании с БелАЗ 7540. Не смотря на небольшой объем и мощность двигателя, экскаватор имеет удовлетворительный крутящий момент, а в сочетании с грамотно подобранными главными парами и редукторами, техника способна преодолевать множество препятствий, в том числе и полное бездорожье.
Технические характеристики: Komatsu WB93S-5 экскаватор-погрузчик
| Двигатель | S4D104E-3; вертикальный, 4-тактный дизельный с водяным охлаждением; рабочий объем цилиндра — 4.485 куб.см; диаметр цилиндра — 104 мм; ход поршня — 132 мм; число цилиндров -4; степень сжатия 17.5:1; камера сгорания — неразделенная (прямой впрыск); способ всасывания — турбокомпрессор; 99 л.с. при 2200 об/мин; максимальный крутящий момент — 398 Нм при 1400 об/мин; система охлаждения — радиатор; воздухоочиститель — сухого типа с предохранительным элементом; система запуска-электродвигатель с системой подогрева воздуха для холодного климата |
|---|---|
| Эксплуатационная масса (кг) | В стандартном исполнении — 8050; полная — 8900; увеличение эксплуатационной с ковшом 4х1 — на 250; со смещаемой стрелой — на 150; с телескопической рукоятью на — 260; с вилочным захватом для поддонов — на 200 |
| КПП | Полуавтоматическая |
| Габаритные размеры (мм) | Длина — 5895; высота — 3780 |
| Колеса | Разновеликие |
| Крабовый ход | Есть |
| Гидросистема | SyncroSystem; тип — система отслеживания нагрузки с закрытым центром (CLSS); тип насосов — регулируемые аксиально-поршневые; система управления насосами — с регулированием производительности по нагрузке; главный гидрораспределитель — LIFD (независимый от нагрузки делитель потока) модульного типа; максимальная производительность — 165 л/мин; рабочее давление — 250 бар |
| Электрическая система | Напряжение -12В; аккумуляторная батарея — 160 А*ч; генератор переменного тока — 95 А; стартер — 3 кВт |
| Рама | Усиленная конструкция закрытого коробчатого профиля повышает жесткость и надежность машины |
| Рулевое управление | Радиус поворота (без использования тормозов) с управлением четырьмя колесами: по внешнему краю ковша погрузчика — 4770 мм, по внешнему колесу — 4175 мм |
| Коробка передач | Переключение между 4-колесным и 2-колесным приводом хода осуществляется с помощью электрогидравлической системы; механическое переключение 4-ступенчатой коробки передач синхронизировано; крутящий момент передается на коробку передач через гидротрансформатор; коробка переключения передач под нагрузкой обеспечивает реверсирование направления движения при помощи переключателя |
| Мосты | Рассчитанные на высокие нагрузки, оснащены планетарными редукторами в ступицах колес; полный угол качания переднего моста составляет 16 град.; оба моста оснащены самоблокирующимися дифференциалами; максимальная нагрузка (динамическая) на передний мост — 8000 даН; максимальное нагрузка (динамическая) — 8000 даН |
| Тормоза | Дисковые тормоза в масляной ванне включаются двумя отдельными педалями, нажатие каждой из которых обеспечивает торможение задних колес; одновременное нажатие двух педалей обеспечивает торможение всех четырех колес; диаметр дисков — 270 мм; стояночный или предохранительный тормоз включается рычагом |
| Кабина | Оснащена устройствами ROPS (ISO 9249, SAE J1040) и FOPS (ISO 3449 и SAE J231) имеет конструкцию, обеспечивающую максимальную обзорность, эргономичность, низкий уровень шума и комфортность; две двери, полностью открывающееся заднее окно, стеклоочистители переднего ветрового и заднего окна; внутри кабина оборудована полностью регулируемым сидением, фильтруемой вентиляцией всасываемого свежего воздуха и легко доступными для обозрения передним и боковым приборными щитками |
| Ковш | Двучелюстной (4х1) шириной 2420 мм; масса — 450 кг; вылет при максимальной высоте разгрузки — 700 мм; объем обратной лопаты — 0,19 м.куб; максимальная глубина компания — 6055 мм |
| Грузоподъемность (кг) | При максимальной высоте подъема — 3900; на уровне стоянки — 5300; усилие копания ковшом — 6500 |
| Экскаваторное оборудование | Стрела усиленной конструкции поворачивается на 180 градусов, сохраняя при этом высокий момент вращения; опорно-поворотное устройство стрелы и концы рукояти обладают высоким сопротивлением усталости; применяются вертикальные аутригеры с регулируемым устройством компенсации износа; усилие копания ковшом — 6100 кг; усилие копания рукоятью — 4000 кг |
На данную модель мы также подготовили расширенный список дополнительного оборудования, с которым Вы можете ознакомиться на этой странице в закладке «Дополнительные опции»!
Операторский отсек
К преимуществам кабины Komatsu WB93R-5EO относятся:
- установка систем защиты FOPS и ROPS, обеспечивающих безопасность при падении предметов с высоты и в случае поднятия чрезмерной нагрузки, и, как следствие, риска опрокидывания техники;
- пониженный уровень шума и вибрации в кабине;
- большой угол обзора площадки;
- возможность установки необходимого микроклимата в салоне;
- эргономичные рабочие органы, позволяющие точно и быстро производить рабочие операции;
- комфортность.
Для входа в кабину предусмотрены две двери. Возможность выполнения работ при погодных осадках обеспечивается за счет стеклоочистителей, а вентиляция – за счет установки открываемого заднего окна. Кресло оператора имеет возможность регулировки, в салон подается очищенный воздух, приборная панель выводит всю необходимую информацию о состоянии техники.
В стандартную сборку кабины также входят отсеки для хранения вещей, в том числе замыкающиеся, электроразъем с питанием от сети 12 В и т.д. Все это делает работу машиниста удобной и снижает нагрузку в течение рабочей смены. Органы управления характеризуются прямой зависимостью силы нажатия на рычаг управления погрузочным ковшом и его перемещением. Такой же принцип работы экскаваторного оборудования. Это гарантирует не только точность работ, но и высокую производительность, а также сокращение длительности рабочего цикла.
Вернуться к навигации
Навигация по сайту: Главная / Запчасти Carraro
Раздел посвящен запчастям фирмы Carraro 149528 ms2-192 (cm9206) на KOMATSU WB93R.

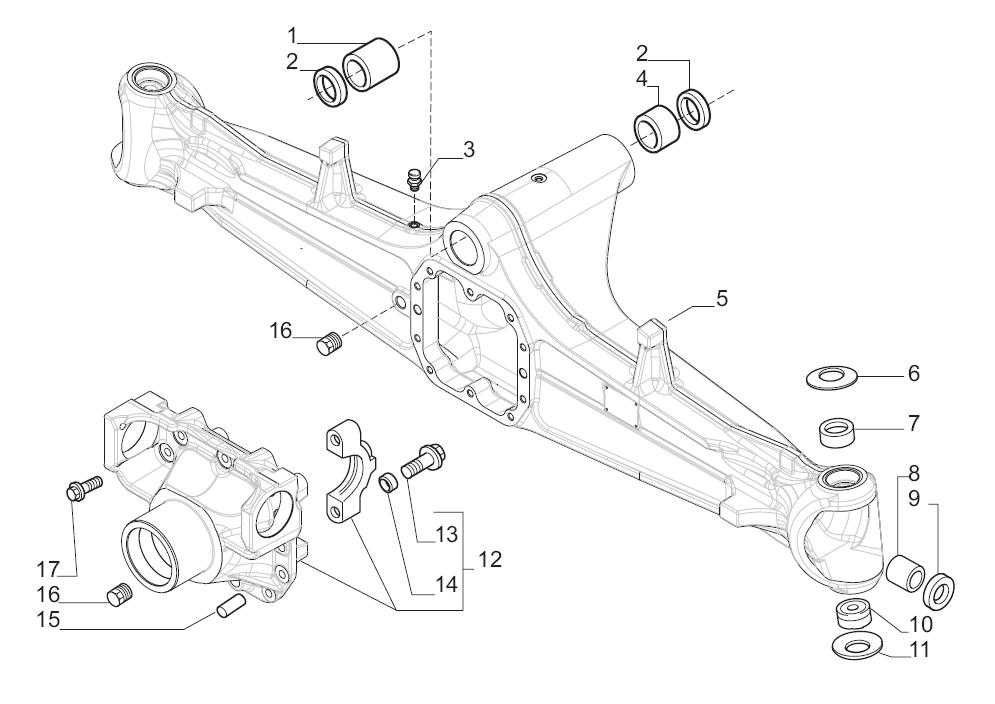

| Номер | Артикул | Количество | Наименование |
| 1 | 126610 | 1 | Bush 60×50.19×54 |
| 2 | 120717 | 2 | Oil seal |
| 3 | 104988 | 1 | Breather |
| 4 | 126611 | 1 | Bushing |
| 5 | 149555 | 1 | Axle housing |
| 6 | 128633 | 2 | Belleville washer |
| 7 | 143563 | 2 | Bush |
| 8 | 109972 | 2 | Bush |
| 9 | 134363 | 2 | Oil seal 35x52x16 |
| 10 | 123726 | 2 | Spherical bearing |
| 11 | 128630 | 2 | Belleville washer |
| 12 | 122964 | 2 | Differential support |
| 13 | 126022 | 1 | Bolt M14x75 |
| 14 | 72235 | 4 | Centering bush |
| 15 | 87660 | 4 | Pin D15x35 |
| 16 | 92270 | 2 | Oil plug M22x1,5 |
| 17 | 125827 | 10 | Bolt M12x1.75×33 |
| Номер | Артикул | Количество | Наименование | Kit |

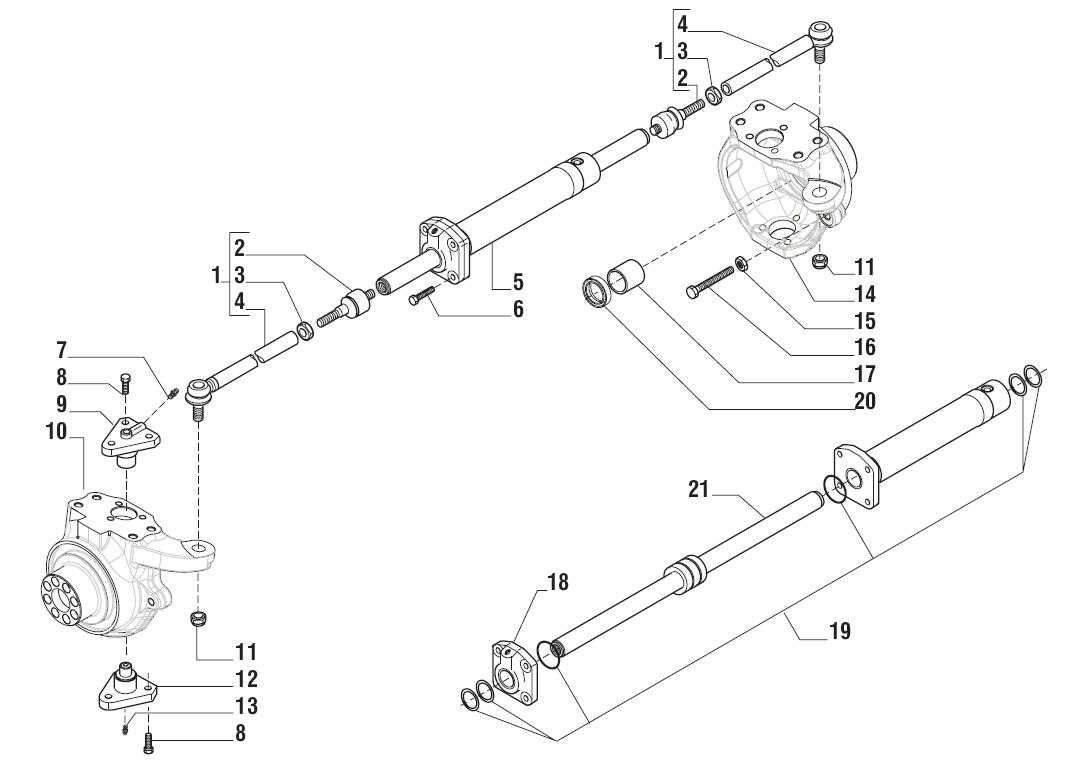

| 1 | 145481 | 2 | Steering arm assy | |
| 2 | 350878 | 2 | Spherical joint | 145481 |
| 3 | 70787 | 2 | Nut M18x1,5 | 145481 |
| 4 | 351144 | 2 | Tie rod | 145481 |
| 5 | 139495 | 1 | Steering cylinder | |
| 6 | 128534 | 4 | Bolt M12x45 | |
| 7 | 24210 | 2 | Greaser nipple M6x1 | |
| 8 | 126922 | 12 | Bolt M12x1.75×30 | |
| 9 | 128880 | 2 | King pin | |
| 10 | 145265 | 1 | Swivel housing LH | |
| 11 | 22431 | 2 | Nut M18x1,5 (Self lock.) | |
| 12 | 128881 | 2 | King pin | |
| 13 | 24211 | 2 | Greaser nipple M6x1 | |
| 14 | 145264 | 1 | Swivel housing RH | |
| 15 | 22129 | 2 | Nut M16 | |
| 16 | 127223 | 2 | Bolt M16x75 | |
| 17 | 125390 | 2 | Bush | |
| 18 | 49084 | 1 | Cylinder head | 139495 |
| 19 | 49210 | 1 | Oil seal kit | 139495 |
| 20 | 144485 | 2 | Oil seal ring | 139495 |
| 21 | 49083 | 1 | Rod |
| Номер | Артикул | Количество | Наименование | Kit |

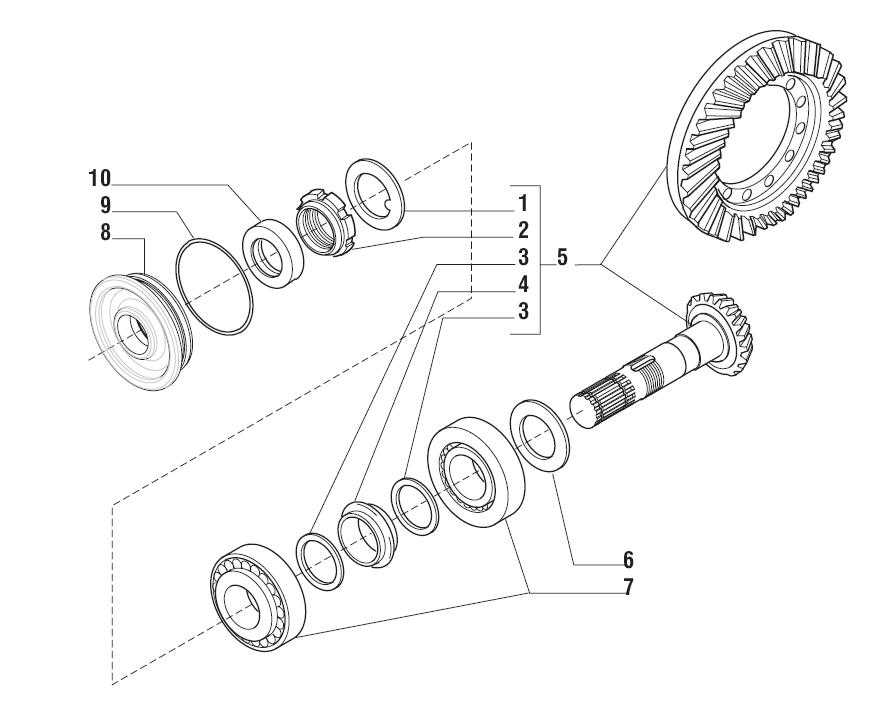

| 1 | 113717 | 1 | Lockwasher | 66607 |
| 2 | 115054 | 1 | Ring nut M40x1,5 | 66607 |
| 3 | 125829 | 2 | Washer 50×40.5×2 | 66607 |
| 4 | 125806 | 1 | Collapsible spcer | 66607 |
| 5 | 66607 | 1 | Bevel gear/Pinion set Z13/32 |
|
| 6 | 132265 | — | Shim 2.50mm | |
| 6 | 132266 | — | Shim 2.60mm | |
| 6 | 132267 | — | Shim 2.70mm | |
| 6 | 132268 | — | Shim 2.80mm | |
| 6 | 132269 | — | Shim 2.90mm | |
| 6 | 132270 | — | Shim 3.00mm | |
| 6 | 132271 | — | Shim 3.10mm | |
| 6 | 132272 | — | Shim 3.20mm | |
| 6 | 132273 | — | Shim 3.30mm | |
| 6 | 132274 | — | Shim 3.40mm | |
| 7 | 27350 | 2 | Bearing | |
| 8 | 129929 | 1 | Cover | |
| 9 | 28212 | 1 | O.ring | |
| 10 | 134363 | 1 | Oil seal ring |
| Номер | Артикул | Количество | Наименование | Kit |

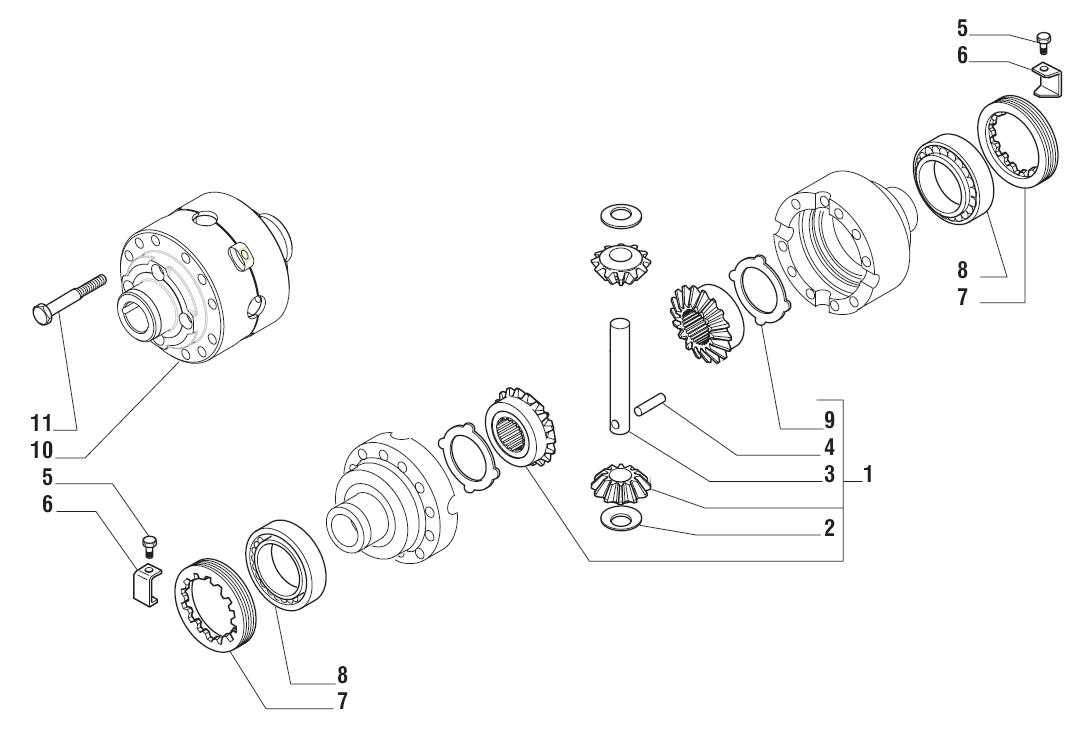

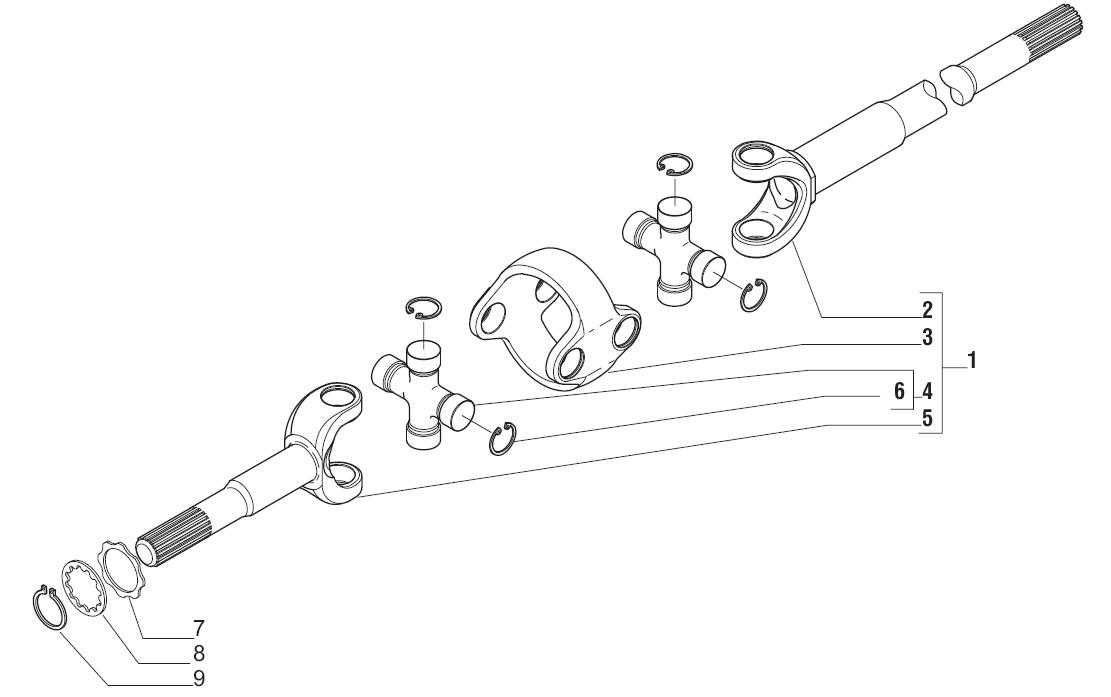

| 1 | 66161 | 1 | Differential kit | |
| 2 | 115730 | 2 | Thrust washer | 066161 |
| 3 | 115731 | 1 | Shaft | 066161 |
| 4 | 116451 | 1 | Pin D.7×40 | 066161 |
| 5 | 128440 | 2 | Screw M6x10 (Self lock.) | |
| 6 | 107778 | 2 | Locking plate | |
| 7 | 107400 | 2 | Ring nut | |
| 8 | 27309 | 2 | Bearing | |
| 9 | 120361 | 2 | Drive plate | 66161 |
| 10 | 137972 | 1 | Differential housing | |
| 11 | 125552 | 12 | Bolt M10x1 5×75 |
| Номер | Артикул | Количество | Наименование | Kit |
| 1 | 149582 | 2 | Double joint | |
| 2 | 48727 | 2 | Fork (diff. Side) | 149582 |
| 3 | 46279 | 2 | Central body | 149582 |
| 4 | 40837 | 4 | Spider | 149582 |
| 5 | 48726 | 2 | Fork (wheel hub) | 149582 |
| 6 | 40953 | 16 | Lock ring | |
| 7 | 132165 | 2 | Washer | |
| 8 | 140024 | 2 | Washer | |
| 9 | 24799 | 2 | Snap ring |

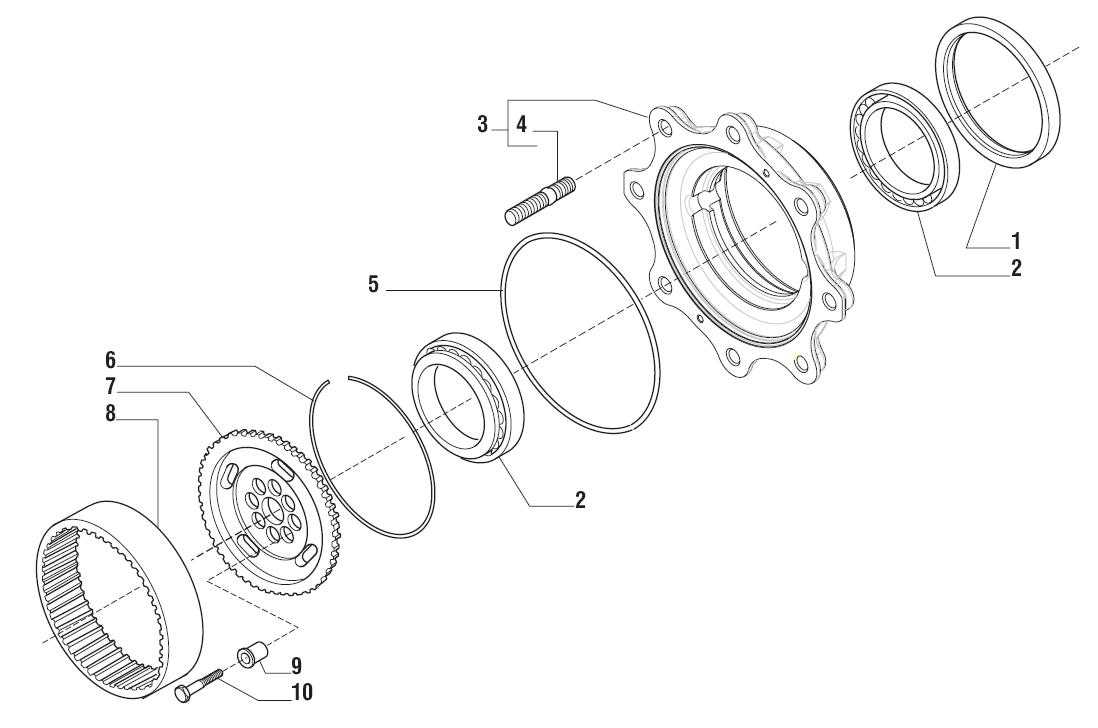

| Номер | Артикул | Количество | Наименование | Kit |
| 1 | 47702 | 2 | Oil seal | |
| 2 | 118370 | 4 | Bearing | |
| 3 | 66993 | 2 | Wheel hub kit | |
| 4 | 130679 | 16 | Stud | 66993 |
| 5 | 28603 | 2 | O-Ring | |
| 6 | 125344 | 2 | Ring | |
| 7 | 131825 | 2 | Wheel carrier | |
| 8 | 131824 | 2 | Crown gear Z60 | |
| 9 | 141196 | 16 | Bush | |
| 10 | 140259 | 16 | Screw M12x45 |

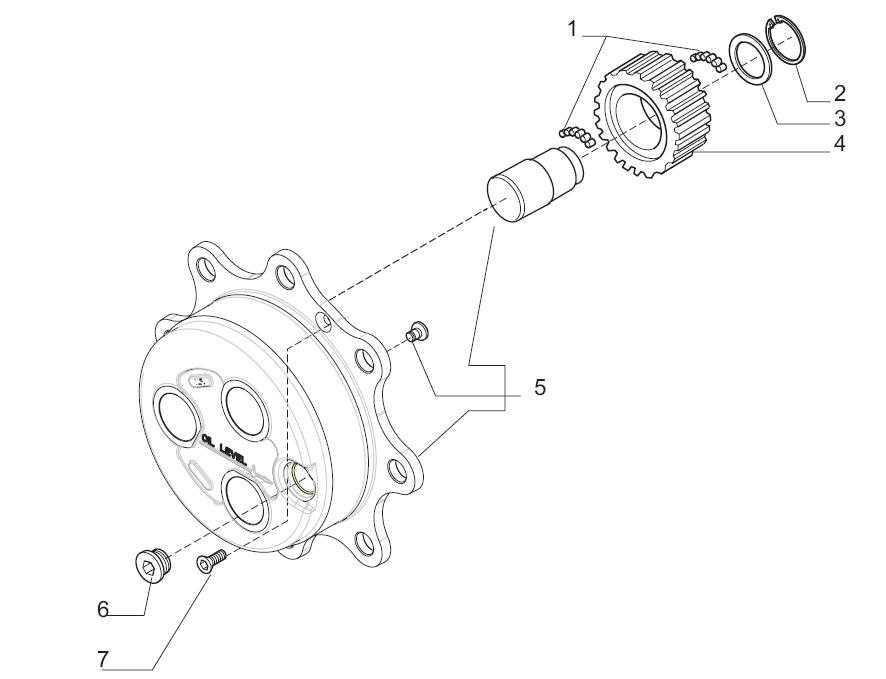

| Номер | Артикул | Количество | Наименование |
| 1 | 28370 | 33.6 | Needle bearings (by ten) |
| 2 | 24793 | 6 | Snap ring D38 |
| 3 | 135366 | 6 | Washer |
| 4 | 135947 | 6 | Gear Z23 |
| 5 | 66855 | 2 | Planetary carrier kit |
| 6 | 125280 | 2 | Plug M30x2 |
| 7 | 20490 | 2 | Screw M8x20 |
| Kit | Артикул | Наименование | Количество |
| 145481 | — | Steering arm | — |
| 351144 | Tie rod | 1 | |
| 70787 | Nut | 1 | |
| 350878 | Ball joint | 1 | |
| 139495 | — | Steering cylinder | — |
| 49084 | Steering cylinder head | 1 | |
| 49083 | Rod | 1 | |
| 49210 | Gasket kit | 1 | |
| 66607 | — | Bevel gear/Pinion set | — |
| — | — | Bevel gear/Pinion Z13/32 | 1 |
| — | 113717 | Lockwasher | 1 |
| — | 115054 | Ring nut M40x1.5 | 1 |
| — | 125829 | Washer 50×40.5×2 | 2 |
| — | 125806 | Collapsible spacer | 1 |
| 66161 | — | Differential kit | — |
| — | 115730 | Thrust washer | 2 |
| — | 115731 | Shaft | 1 |
| — | 116451 | Pin D7x40 | 1 |
| — | 120361 | Drive plate | 2 |
| — | — | Gear Z=12 | 2 |
| — | — | Gear Z=18 | 2 |
| 149582 | — | Double U-joint | — |
| xxxxxx | Half-shaft (diff. side) | 1 | |
| xxxxxx | Central body | 1 | |
| xxxxxx | Spider | 2 | |
| xxxxxx | Lock ring | 8 | |
| xxxxxx | Half-shaft (wheel side) | 1 | |
| 66132 | — | Planetary carrier assy | — |
| — | — | Planetary carrier | 1 |
| — | — | Locking pad | 1 |
| — | — | Shaft | 1 |
| — | — | Thrust washer | 1 |
| — | — | Snap ring D.34 | 3 |
| 68102 | — | Wheel hub kit | — |
| — | — | Wheel hub | 1 |
| — | 107091 | Stud | 6 |
| — | 124956 | Stud | 1 |
Устройство основных агрегатов и узлов
- Рама жесткого типа сварная из стального профиля.
- Силовой агрегат атмосферный или турбированный четырехтактный дизельный мотор с 4 рабочими цилиндрами производства Komatsu. Система охлаждения жидкостная закрытого типа. Запуск электростартером. Двигатель надежен, экономичен, соответствует экологическим требованиям.
- Трансмиссия на первых моделях устанавливалась с кинематикой передачи крутящего момента механического типа. Современные машины в стандартном исполнении оборудуются гидротрансформатором, автоматической коробкой передач – режимы переключаются под нагрузкой без прерывания потока мощности, допускается ручное управление работой коробки (кнопочный переключатель).
- Мосты, передний и задний, ведущие с планетарными редукторными узлами в ступицах пневмоколес. Дифференциалы блокируемые. Балансир переднего моста обеспечивает качание на +/- 16°.
- Рулевое управление с приводом гидростатического типа, работает в трех режимах – управляются:
– колеса одной оси;
– колеса на обеих осях в одном направлении;
– на обеих осях «крабовый ход». - Тормоза многодискового исполнения работают в масле, монтируются в картере редукторов колес. Задние колеса тормозятся раздельно, каждое своей педалью. Одновременное включение тормозов 4 колес производится нажатием обеих педалей.
- Гидросистема экскаваторов-погрузчиков замкнутого типа с измерением параметров нагрузки. Насосная установка аксиально-поршневая с давлением напора 250 бар и производительностью 250 л/мин.
- В качестве смазочного масла двигателя и редукторов мостов, жидкости для гидросистемы применяется единый состав – моторное масло.
- Исполнительное оборудование:
– стрела, система рычагов и гидроцилиндров фронтального ковша обеспечивают достаточную грузоподъемность и вырывное усилие, перемещение ковша параллельно уровню грунта, нормальную обзорность в зоне работ;
– S-образная экскаваторная стрела комплектуется стандартной по длине рукоятью, удлиненной рукоятью, рукоятью с механизмом телескопического выдвижения.
Обзор популярных моделей
Наиболее популярными для российских потребителей являются экскаваторы-погрузчики Комацу моделей WB93R-5, WB97S и WB97S-5.

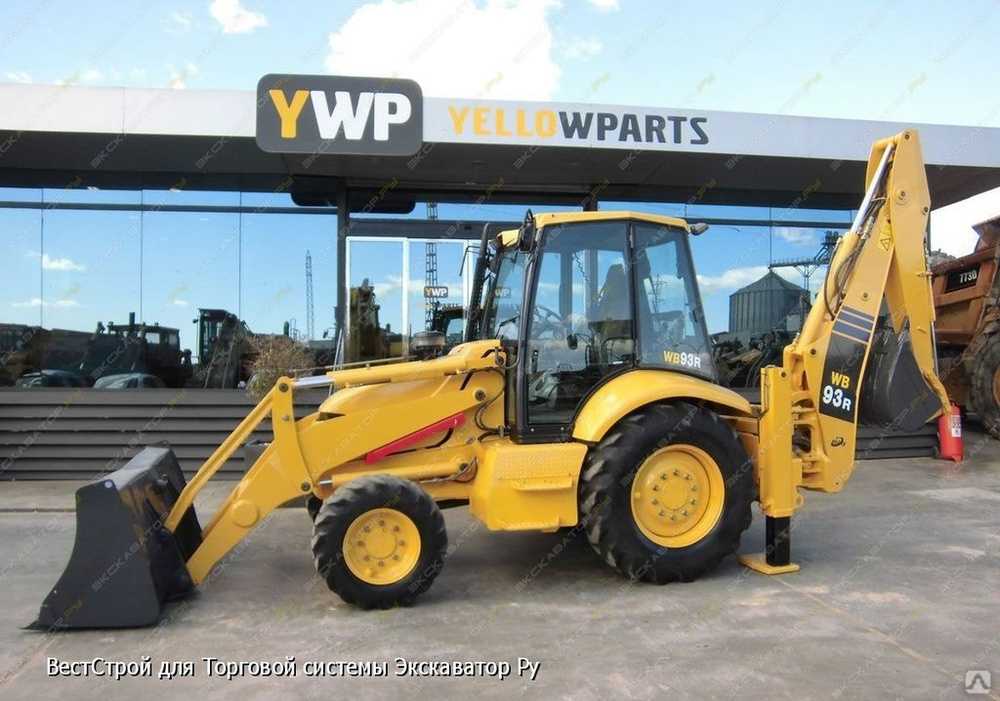

КWB93R-5
Данная модель считается одной из наиболее производительных, технически оснащенных и надежных в эксплуатации машин своего класса.
Особенностями данного экскаватора является увеличенное усилие на ковше и повышенная грузоподъемность за счет применения гидросистемы с автоматической регулировкой необходимой мощности в зависимости от нагрузки.
Современная комфортабельная кабина оператора с широким круговым остеклением и особая форма стрелы экскаватора обеспечивают отличный обзор.
Широкий выбор быстросъемного навесного оборудования и приспособлений позволяет существенно расширить перечень задач, выполняемых данной техникой.
Основные технические данные экскаватора-погрузчика модели «Комацу WB93R-5»:
| Тип силового агрегата | дизельный |
| Мощность силового агрегата, л.с./квт | 99,2/74 |
| Тип шасси | колесный |
| Мах скорость, км/час | 40 |
| Общий вес, т | 7,46 |
| Объем ковша подъемника, куб.метров | 1,03 |
| Объем ковша экскаваторного типа, куб.метров | 0,19 |
| Мах высота для разгрузки ковша подъемника, м | 2,72 |
| Мах высота для разгрузки ковша экскаватора, м | 4,17 |
| Мах глубина выкапывания ковша подъемника, м | 0,13 |
| Мах глубина выкапывания ковша экскаватора, м | 6,06 |
Стоимость нового экскаватора-погрузчика модели «Комацу WB93R-5» зависит от комплектации и составляет примерно от 3,1 млн. рублей.

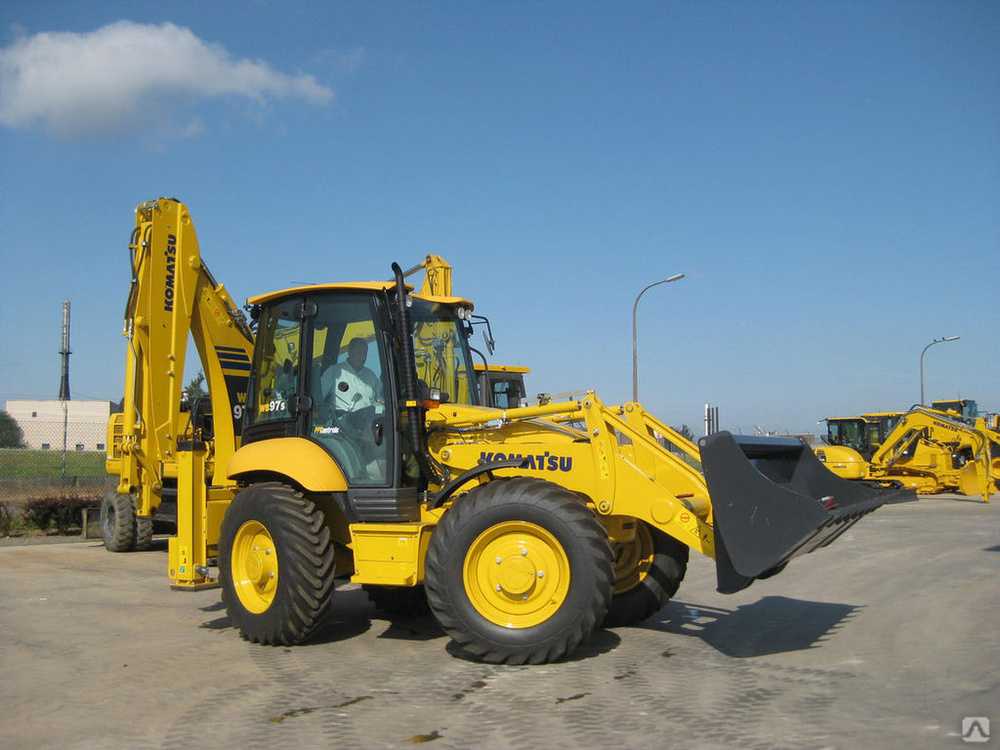

WB97S
Многофункциональная универсальная модель экскаватора Комацу WB97S отличается особой конструкцией, позволяющей по требованию заказчика вносить в нее определенные изменения, что обеспечивает высокую производительность и эксплуатационную надежность машины.
Повышенную экономичность при эксплуатации экскаватора обеспечивает коробка переключения передач с электронным управлением и автоматическим переключением под действием нагрузки.
Особое внимание производителя уделено комплексной системе безопасной эксплуатации экскаватора, включающей ряд специальных защитных устройств, как для самой машины, так и для оператора. Основные технические данные экскаватора-погрузчика модели «Комацу WB97S»:
Основные технические данные экскаватора-погрузчика модели «Комацу WB97S»:
| Тип силового агрегата | дизельный |
| Мощность силового агрегата, л.с./квт | 99,2/74 |
| Тип шасси | колесный |
| Мах скорость, км/час | 40 |
| Общий вес, т | 7,46 |
| Объем ковша подъемника, куб.метров | 1,03 |
| Объем ковша экскаваторного типа, куб.метров | 0,19 |
| Мах высота для разгрузки ковша подъемника, м | 2,72 |
| Мах высота для разгрузки ковша экскаватора, м | 4,15 |
| Мах глубина выкапывания ковша подъемника, м | 0,125 |
| Мах глубина выкапывания ковша экскаватора, м | 6,12 |
Стоимость нового экскаватора-погрузчика модели «Комацу WB97S» зависит от его комплектации и составляет примерно от 3,3 млн. рублей.
WB97S-5
Усовершенствованная модель Комацу WB97S-5 рассчитана на особо тяжелые условия эксплуатации с высоким уровнем производительности, надежности и простоты обслуживания техники, удобства и комфорта оператора.
Удобство управления обеспечивается рулевым приводом на все колеса, позволяющим проводить работы на ограниченном пространстве. Особая конструкция амортизации водительского кресла обеспечивает его стабильное положения при движении по любым неровным поверхностям, резком торможении толчках.
Эргономичное управление позволяет оператору комплексно управлять рабочими органами машины с высокой точностью.
Основные технические данные экскаватора-погрузчика модели «Комацу WB97S-5»:
| Тип силового агрегата | дизельный |
| Мощность силового агрегата, л.с./квт | 99,2/74 |
| Тип шасси | колесный |
| Мах скорость, км/час | 40,0 |
| Общий вес, т | 8,7 |
| Объем ковша подъемника, куб.метров | 1,03 |
| Объем ковша экскаваторного типа, куб.метров | 0,19 |
| Мах высота для разгрузки ковша подъемника, м | 2,72 |
| Мах высота для разгрузки ковша экскаватора, м | 4,39 |
| Мах глубина выкапывания ковша подъемника, м | 0,13 |
| Мах глубина выкапывания ковша экскаватора, м | 6,47 |
Стоимость нового экскаватора-погрузчика модели «Комацу WB97S-5» зависит от комплектации и составляет примерно от 3,5 млн. рублей.
На видео экскаватор-погрузчик Komatsu в работе:
Особенности устройства
- Из ключевых достоинств техники отметим быстрый разгон до максимальной скорости – при необходимости. Ведь в идеале данный аппарат рекомендуется перевозить на платформе, особенно если расстояние до рабочей площади превышает 30 километров. Помимо того, отметим высокую маневренность машины, и ее большую грузоподъемность. Выделим хорошее сочетание качеств экскаватора и погрузочной/разгрузочной техники. Аппарат поддерживает любое дополнительное оборудование, включая захваты для погрузки паллет с грузами, крупнообломочных материалов. Также есть поддержка и гидравлического оборудования.
- Машина оснащена телескопической рукояткой, которая обеспечивает рытье на глубину до 6 метров. С помощью этой рукоятки можно погружать материал в кузов грузового автомобиля с высокими бортами. Преимущество современной инновационной конструкции погрузчика заключается в использовании S-образного стрелового механизма. Подобные технические решения способствуют повышению усилия на отрыв, а также увеличивают показатели эффективности при разгрузке/погрузке. А благодаря высокой функциональности навесное оборудование можно устанавливать не только спереди, но и сзади. Так, в качестве опции возможно автоматическое смещение стрелового механизма, при этом в работу вступает гидравлический привод.
- Экскаватор-погрузчик Комацу WB93R 5E0 имеет высокую топливную экономичность, и потребляет в среднем 190 г горючего за 1 час работы. Топливный бак вмещает 150 литров дизтоплива.
- Рассматриваемая модель получила 99-сильный дизельный агрегат с четырьмя цилиндрами и рабочим объемом 4 литра. Двигатель оснащен жидкостным охлаждением и турбонаддувом. Цилиндры расположены вертикально. Отметим соответствие экологическим требованиям Stage III, что является хорошим показателем по меркам ДВС. Усовершенствованная камера сгорания обеспечивает прямую подачу горючей смеси, а максимальный крутящий момент составляет 420 Н/м.
- Экскаватор-погрузчик Комацу WB93R 5E0 имеет несущую конструкцию с коробчатым профилем и поперечным сечением. В пользу такой компоновки говорят повышенная прочность и надежность. К тому же, возможности данной компоновки позволяют быстро и точно осуществлять транспортировку материалов. Уже в стандартном исполнении есть система нивелировки ковша, которая гарантирует горизонтальную устойчивость в любых рабочих операциях.
- Ходовая часть Комацу WB93R 5E0 представлена мостами с планетарными редукторами. Передний мост можно повернуть на 20 градусов. Задний мост, в свою очередь, оснащен блокировкой дифференциала, который включается посредством кнопки на джойстике. Управление происходит из салона. Для лучшей надежности и долговечности установлены дисковые тормоза, выполненные в масляной ванне. Управление тормозами осуществляется с помощью раздельных педалей. Чтобы затормозить всеми колесами (экстренное торможение), необходимо задействовать обе тормозные педали. Управление у передних колес – гидростатическое, с обратной связью.
Из недостатков, присущих дизельной технике, отметим следующие минусы:
Komatsu WB93S-5 – fuse box diagram
Year of production:
Fuse box
Komatsu WV03S-5 – fuse box diagram
| Number | Amperes | Description |
| F1 | 15 | Central front work lights |
| F2 | 15 | Central rear work lights |
| F3 | 3 | Front left and rear right parking lamps;
Parking light warning light; Instrument illumination. |
| F4 | 3 | Front right and rear left parking lamps;
Lighter light. |
| F5 | 10 | Front |
| F6 | 15 | Side rear work lights |
| F7 | 7.5 | Rear window wiper, rear home |
| F8 | 7.5 | Stop lamps, stop lamp relay |
| F9 | 15 | Side front work lights |
| F10 | 10 | Windshield wiper;
Windshield washer pump. |
| F11 | 7.5 | Boom locking solenoid valve;
Solenoid valve blocking the plate. |
| F12 | 5 | Buzzer power supply;
General alarm power supply; Instrument warning lamp and front dashboard power supply. |
| F13 | 10 | Power for optional equipment;
4WD solenoid valve. |
| F14 | 10 | High beam relay;
Dipped beam relay; Horn relay; Safety valve solenoid valves. |
| F15 | 10 | Engine stop solenoid;
Auxiliary function relay; Air conditioner relay. |
| F 16 | 10 | Rotary light driver |
| F17 | 10 | Hour counter memory;
Warning light. |
| F18 | 10 | Cigarette lighter power supply, overhead light |
| F19 | 15 | Left dipped beam;
Right low beam. |
| F20 | 15 | Left high beam;
Right high beam. |
| F21 | 10 | Digging return sensor supply;
LSS solenoid valve; Loader arm float solenoid; Digging return solenoid valve; Direction indicator. |
| F22 | 7.5 | Solenoid valve to block the servo control;
EC supply solenoid valve; PPC power supply. |
| F23 | 10 | Control unit |
| F24 | 7.5 | Turn signal power supply |
| F25 | 10 | Declutch relay;
Forward Solenoid Valve; Reverse solenoid valve; Reverse alarm |
| Relay | ||
| K1 | Safety unit (before restarting) | |
| K2 | Blinker | |
| K3 | Dipped beam relay | |
| K4 | High beam headlamp relay | |
| K5 | Front hom relay | |
| K6 | Digging reverse relay | |
| K7 | Stop the light relay | |
| K8 | Start the enable relay | |
| K9 | Forward gear relay | |
| K10 | Reverse relay | |
| K11 | Turn signal power relay (disengaged) |
Komatsu WV03S-5 – fuse box diagram
| Number | Amperes | Description |
| F27 | 175 | General system fuse;
Ignition key; Starting relay; Approval for pre-heating; Heating supply. |
Komatsu WV03S-5 – fuse box diagram
| Number | Description |
| K12 | Machine function relay |
| K13 | Start the relay |
Komatsu WV03S-5 – fuse box diagram
| Number | Description |
| K14 | Glow plug preheating relay |
| K15 | Multifunctional unit |
Komatsu WV03S-5 – fuse box diagram
| Number | Amperes | Description |
| 1 | 20 | Power for 1st and 2nd fan speeds |
| 2 | 40 | Power supply to the fans |
| 3 | 7.5 | Air conditioning compressor |
Komatsu WV03S-5 – fuse box diagram
| Number | Description |
| 4 | fan speed relay rd |
| 5 | General heating relay |
| 6 | Air conditioning compressor relay |
