Предохранители и реле chery bonus / very / a13

Блок под капотом

Под капотом авто находятся 2 блока с предохранителями. Основной монтажный блок с предохранителями и реле расположен рядом с передней правой стойкой амортизатора, под защитной крышкой отсека монтажного блока.

Для доступа необходимо:

1. Выкрутить винты-фиксаторы крепления крышки отсека монтажного блока (их должно быть 5)
2. Надавите на середину (сердечник) отдельного фиксатора и достаньте его из паза/отверстия.
3. Далее небольшим усилием отсоедините фиксатор резинового уплотнителя воздухопритока от крышки отсека монтажного блока.
4. После этого можно снять защитную крышку самого блока с предохранителями и реле нажав на фиксатор в торце блока.

Фото блока предохранителей и реле под капотом Чери Тигго Т11 и Т11 ФЛСхема блока предохранителей и реле под капотом Chery Tiggo T11 и T11 FL

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	10 А	Ближний свет — левая фара
F2	10 А	Ближний свет — правая фара
F3	15 А	Бензонасос (топливный насос) — для автомобилей с двигателем 1.6 л. и 2.0 л.; Запасной предохранитель (для автомобилей с двигателем 1.8 л.)
F4	10 А	Дальний свет — левая фара
F5	30 А	Вентилятор печки (салонный вентилятор)
F6	10 А	Дальний свет — правая фара
F7	30 А	Низкая скорость дополнительного вентилятора радиатора и кондиционера №2
F8	30 А	Низкая скорость дополнительного вентилятора радиатора и кондиционера №2
F9	30 А	Т11: Запасной пред-ль;Т11 FL: Главный соединительный предохранитель (для автомобилей с двигателем 1.6L и 2.0L); Предохранитель насоса TCU (для авто- мобилей с двигателем 1.8L)
F10	30 А	Запасной пред-ль
F11	30 А	Т11: Запасной предохранитель;Т11 FL: Стартер
F12	30 А	Т11: Стартер (контакты реле);Т11 FL: Предохранитель основного реле
F13	60 А	Блок управления замками дверей и сигнализацией (предохранитель ISU)
F14	10 А	Фонарь заднего хода
F15	10 А (15 А некоторые модели)	Т11: Блок зажигания;Т11 FL: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.), пред-ль цепи питания TCU (для автомобилей с двигателем 1.8 л.)
F16	5 А	Генератор
F17	10 А	Габариты — правая сторона автомобиля
F18	15 А	Т11: Противотуманные фары (передние птф);Т11 FL: Запасной предохранитель
F19	10 А	Переключение обмоток вентилятора радиатора (сис-ма охлаждения двигателя) и кондиционера (реле №1,2,3)
F20	10 А	Габариты — левая сторона автомобиля
F21	10 А	Т11: Задние противотуманные фары (птф); Т11 FL: Запасной предохранитель
F22	10 А	Т11: Запасной пред-ль; Т11 FL: Система управления двигателем
F23	10 А	Стоп-сигналы
F24	5 А	Т11: Обмотка реле стартера;Т11 FL: Обмотка главного реле
F25	10 А	Т11: Муфта компрессора кондиционера (Кондиционер A/C);Т11 FL: Датчик кислорода
F26	10 А	Т11: Контроллер ABS (АБС);Т11 FL: Катушки зажигания
F27	10 А	Блок управления двигателем (ЭБУ) (ECU)

Реле

№ на схеме	Защищаемая цепь
К1	Реле вентилятора печки (салонная вентиляция)
К2	Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.6 л. и 2.0 л); Запасное реле (для автомобилей с двигателем 1.8 л)
К3	Реле низкой скорости дополнительного вентилятора радиатора (№3)
К4	Т11: Реле стартера Т11 FL: Главное реле
К5	Реле ближнего света фар
К6	Реле дальнего света фар
К7	Реле высокой скорости основного вентилятора радиатора (№2)
К8	Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л.); Реле насоса TCU (для автомобилей с двигателем 1.8 л.)
К9	Т11: Реле передних противотуманных фар (передних птф);Т11 FL: Запасное реле
К10	Т11: Реле задних противотуманных фонарей (задних птф);Т11 FL: Запасное реле
К11	Реле переключения вентилятора радиатора (№1)
К12	Т11: Реле увеличения скорости моторов сист-мы охлаждения двигателя (радиатора);Т11 FL: Реле стартера
К13	Запасное реле

Блок силовых предохранителей на АКБ

Второй блок с предохранителями в моторном отеке расположен непосредственно на клемме «+» аккумулятора, это блок силовых предохранителей (обычно защищены красным и черным пластиковыми чехлами/кожухами).

Схема предохранителей на АКБ Чери Тигго

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	80 А	На передний отсек электрораспределительного блока, клемма E
2	60 А	На передний отсек электрораспределительного блока, клемма D
3	Т11: 30 А (FL: 40 А)	Модуль ABS (АБС) (обеспечение питания, привод)
4	30 А	Модуль ABS (АБС) (обеспечение питания, клапан)
5	100 А	Электрораспределительный блок панели приборов (обеспечение питания), клемма C

Видео по теме

В данном видео наглядно показано, где находятся реле ближнего света фар и бензонасоса.

Надеемся наш материал с распиновкой предохранителей и реле оказался для вас полезным, вопросы и комментарии оставляйте ниже!

Назначение и расположение предохранителей и реле Chery IndiS

ПРИМЕЧАНИЕ: Перед заменой плавких предохранителей или реле необходимо выключить зажигание и все потребители электроэнергии.

Блок предохранителей установлен в моторном отсеке слева от аккумуляторной батареи. Для того чтобы открыть его, нажмите лапки с обеих сторон его корпуса и поднимите крышку.

Блок реле расположен в левой стороне моторного отсека. Для того чтобы открыть его, нажмите лапки с обеих сторон его корпуса и поднимите крышку.

Главный блок реле и предохранителей расположен в левой части передней панели салона автомобиля. Открывая этот блок, воспользуйтесь плоской отверткой, и будьте осторожны, чтобы не повредить крышку.

Найдите перегоревший предохранитель, нуждающийся в замене.

Цвет	Ампер
Коричневый	7,5
Красный	10
Синий	15
Светло-зеленый	20
Зеленый	30
Оранжевый	40
Желтый	60
Розовый	30

Назначение предохранителей (блок предохранителей/реле в моторном отсеке)

1 — Противотуманная фара 2 — Система ABS 3 — Система ABS 4 — Топливный насос 5 — Главное реле 6 — Компрессор кондиционера 7 — Датчики 8 — Вентилятор, кондиционер и топливный насос 9 — Резерв 10 — Звуковой сигнал 11 — Электронный блок управления 12 — Фонарь освещения багажного отделения, потолочный плафон и подсветка замка зажигания

13 — Левая фара ближнего света 14 — Правая фара ближнего света 15 — Левая фара дальнего света 16 — Правая фара дальнего света 17 — Фары 18 — Панель приборов и радиоприемник 19 — Габаритные фонари 20 — Вентилятор 21 — Блок управления системами кузова 22 — Низкая скорость вращения вентилятора 23 — Стартер

Назначение предохранителей (главный блок предохранителей/реле)

1 — Переключатель регулировки наружных зеркал заднего вида 2 — Реле стартера 3 — Аудиосистема 4 — Панель приборов 5 — Задний противотуманный фонарь 6 — Резерв 7 — Реле обогревателя 8 — Люк в крыше 9 — Выключатель стоп-сигналов 10 — Диагностика 11 — Правый габаритный фонарь / Фонарь заднего хода / Отрегулированный 12 — Левый габаритный фонарь / Фонарь освещения регистрационного знака / Панель приборов

13 — Аудиосистема 14 — Прикуриватель 15 — Очиститель ветрового стекла 16 — Обмотка реле вентилятора 17 — Омыватель / Очиститель заднего стекла / Люк в крыше 18 — Система ABS / Выключатель стоп-сигналов 19 — Подушки безопасности / Выключатель подушки безопасности переднего пассажира 20 — Блок управления системами кузова / IMM / Панель приборов 21 — Электронный блок управления

22 — Дублирование / SD автомобиля / Генератор

Замена предохранителей При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей. Перед выяснением причины проблемы следует проверить все предохранители и заменить перегоревшие.

Выньте перегоревший предохранитель с помощью специального пинцета.

Замените перегоревшие предохранители новыми предохранителями того же номинала и установите на место крышку блока. Это предотвратит попадание воды внутрь блока и возникновение неисправностей электрической системы.

ПРИМЕЧАНИЕ: Если перегорел и новый предохранитель, то это указывает на серьезную неисправность электрооборудования автомобиля. В этом случае, не вынимая перегоревший предохранитель, следует немедленно обратиться на сервисную станцию авторизованного дилера Chery для проверки. При необходимости следует заменить все соответствующие детали.

Если предохранитель нужного номинала отсутствует, то вместо перегоревшего следует установить предохранитель меньшего номинала. При первой же возможности установите вместо него предохранитель нужного номинала. В противном случае предохранитель меньшего номинала может снова перегореть.

Если проблема не устраняется и если автомобиль не может продолжить движение, извлеките предохранитель нужного или меньшего номинала, защищающий другую цепь, и воспользуйтесь им как временной заменой. Убедитесь, что автомобиль может безопасно двигаться без обесточенной электрической цепи. Как можно скорее замените перегоревший предохранитель новым того же номинала и восстановите питание обесточенной электрической цепи.

Электросхемы

Примечание: На схемах отмечены цвета проводки: R — красный O — оранжевый W — белый B — черный Y — желтый V — пурпурный G — зеленый L — синий Br — коричневый Gr — серый P – розовый Lg – светло зеленый

1. Систем пуска и подзарядки

2. Система ABS

3. Система подушек безопасности

4. Система помощи при парковке

5. Боковые зеркала заднего вида

6. Освещение салона и багажного отделения

7. Стеклоочистители и стеклоомыватели

8. Указатели поворотов

9. Аудиосистема, звуковой сигнал и прикуриватель

10. ВСМ

11. Приборы

12. Система впрыска топлива

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Блок в салоне Suzuki Jimny

Расположен под панелью со стороны водителя.

Вариант 1

Фото пример

Схема

Расшифровка

F1	10A Электродвигатель вентилятора отопителя
F2	15A/20A Обогреватель заднего стекла
F3	15A Очиститель, омыватель стекла
F4	15A Подогреватель сидений
F5	15A Предохранитель прикуривателя
F6	15A Обогреватель лобового стекла
F7	15A Аварийная сигнализация
F8	15A Радио
F9	10A Задний противотуманный фонарь(и)
F10	10A Иммобилайзер
F11	10A Стартер
F12	30A Электропривод стеклоподъемников
F13	15A Система управления двигателем
F14	20A Система управления 4WD
F15	10A Фонарь(и) заднего хода
F16	15A Система SRS
F17	10A Панель приборов
F18	10A Система ABS
F19	10A Электронный блок управления КПП
F20	10A Задние габариты
F21	15A Стоп-сигналы
F22	15A Центральный замок

Схема

Если не срабатывает центральный замок с брелка: последовательность поиска неисправности

p, blockquote 24,1,0,0,0 —>

Любой ремонт и поиск неисправности в автомобиле необходимо начинать с проверки предохранителей, обслуживающих конкретную систему. В приведенной схеме их три. Обычно может быть и более. Необходимо найти их расположение, пользуясь руководством по эксплуатации авто или поиском в интернете.

p, blockquote 25,0,0,0,0 —>

Видео — если не срабатывает центральный замок от сигнализации, то сначала проверьте предохранители:

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Если все предохранители исправны, переходят к определению места неисправности, по ее характерным признакам.

p, blockquote 28,0,0,0,0 —>

ЦЗ не закрывает двери

Есть несколько вариантов когда центральный замок:

p, blockquote 29,0,0,0,0 —>

вообще не реагирует на сигнал брелка, в этом случае необходимо проверить, а лучше сразу поменять батарейку брелка;

не закрывает двери и с ключа замка;

закрывает и сразу открывает двери.

Последний вариант связан с неплотным закрытием стекол или дверей. Необходимо попытаться поджать последовательно каждую дверь, подпирая ее всем телом, в момент поджатия попытаться закрыть ЦЗ.

p, blockquote 30,0,0,0,0 —>

Возможно, в область закрытия какой-то двери попал посторонний предмет, необходимо проверить. Также следует проверить дожим стекол, чтобы они плотно входили в верхние пазы.

p, blockquote 31,0,0,0,0 —>

Если центральный замок не реагирует на брелок и ключ, возможно, произошел облом проводов в области гофры, входящей в дверь. Если есть опыт ремонта электропроводки, можно найти неисправный провод и соединить его.

p, blockquote 32,0,0,0,0 —>

ЦЗ не открывает двери, но при этом закрывает

Как один из вариантов – смещение подвеса двери. Замок блокируется защелкой двери. Такая неисправность часто бывает в дверях багажника. Приходится их поджимать вручную, чтобы расклинить движение привода замка. В момент попытки открывания двери должен быть слышен щелчок привода. В некоторых авто он почти неслышим, надо приложить ухо к двери.

p, blockquote 33,0,0,0,0 —>

ЦЗ закрывает только водительскую дверь

Здесь, скорее всего, неисправность заключается в нарушении связи от блока управления водительской дверью к центральному блоку или другим дверям. Следует снять гофрошланг с перехода проводки от водительской двери в салон автомобиля – там будет обрыв.

p, blockquote 34,0,0,0,0 —> adsp-pro-2 —>

В некоторых моделях авто в месте перехода проводки в салон авто стоит соединительный разъем, можно проверить его контакты. Также необходимо исследовать электропроводку под обшивкой двери, все соединительные разъемы.

p, blockquote 35,0,0,0,0 —>

Не работает открытие одной из дверей

Возможные неисправности: повреждение электропроводки в гофре или по пути к ней в салоне, неисправность привода замка.

p, blockquote 36,0,0,1,0 —>

Видео — не работает центральный замок водительской двери на Шкода Фабия:

p, blockquote 37,0,0,0,0 —>

p, blockquote 38,0,0,0,0 —>

Привод замка нетрудно поменять, он стоит недорого. Во время замены главное не повредить рычаги, тяги и пластмассовые наконечники.

p, blockquote 39,0,0,0,0 —>

p, blockquote 40,0,0,0,0 —>

В случае самостоятельной замены привода центрального замка, для уверенности лучше найти в интернете, справочниках или руководстве по эксплуатации механическую схему, чтобы не забыть установить какую-нибудь деталь.

p, blockquote 41,0,0,0,0 —>

p, blockquote 42,0,0,0,0 —>

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

№	Деловое свидание, встреча
R1	Отключение кондиционера при полностью открытой дроссельной заслонке
R2	Высокоскоростной режим вентилятора охлаждения двигателя
R3	Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

№	Расшифровка	Ток, А
Делает	Дополнительный отопитель (отопитель РТС)	80
FB	Передача инфекции	60
FC	Дополнительный отопитель (отопитель РТС) свечи накаливания (дизельный двигатель)	60
FD	Вентилятор охлаждения и кондиционер	40
FE	Светильники и общий электронный модуль (GEM)	60
FF	Включить	60
FG	Двигатель и светотехника	60
FH	Лобовое стекло с подогревом, АБС, ESP, лобовое стекло	60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает	Дополнительный отопитель 80А (отопитель РТС)
FB	Коробка передач 60А
FC	60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD	40A Вентилятор охлаждения и кондиционер
FE	60A Светильники и общий электронный модуль (GEM)
FF	Зажигание 60А
FG	60А Мотор и осветительные приборы
FH	Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD	Правый руль

№	А	Деловое свидание, встреча
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Осветительные приборы
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции
F5	ветры	АБС, ESP
F6	тридцать	АБС, ESP
F7	7,5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	ветры	Блок управления двигателем, катализатор
F14	тридцать	Стартер
F15	ветры	Бензонасос
F16	3	Блок управления двигателем (память)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21	—	Не используется
F22	7,5	Левый габаритный огонь
F23	7,5	Правые габаритные огни
F24	ветры	Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25	15	Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26	ветры	Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27	10	Звуковой сигнал (модуль электроники кузова (GEM))
15	Звуковой сигнал (модуль электроники кузова (GEM))
F28	3	Аккумулятор, генератор
F29	15	Легче
F30	15	Включить
F31	10	Выключатель
ветры	Разъем прицепа
F32	7,5	Зеркала с подогревом
F33	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34	ветры	Лука
F35	7,5	Сиденья с подогревом
F36	тридцать	Стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Модуль кузовной электроники (GEM (контакт 15))
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	тридцать	Лобовое стекло с подогревом
F43	тридцать	Лобовое стекло с подогревом
F44	3	Магнитола, диагностический разъем (клемма 75)
F45	15	Стоп-сигнал
F46	ветры	Передний дворник
F47	10	Задний стеклоочиститель
10	Передний дворник (высокая скорость)
F48	7,5	Фары заднего хода
F49	тридцать	Двигатель обогревателя
F50	ветры	Противотуманные огни
F51	15	Джек
F52	10	Левый дальний свет
F53	10	Правый дальний свет
F54	7,5	Разъем прицепа
F55	—	Не используется
F56	ветры	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Осветительные приборы
R2	Лобовое стекло с подогревом или Ближний свет
R3	Включить или Дневные ходовые огни
R4	Ближний свет или Включить
R5	Ослепительный или Стартер
R6	Бензонасос или Сложите зеркала
R7	Стартер или Лобовое стекло с подогревом
R8	Вентилятор или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система загрузки или Сложите зеркала
R11	Блок управления двигателем или Бензонасос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

№	Реле
R1	Кондиционирование воздуха
R2	Вентилятор
R3	Дополнительный отопитель (отопитель РТС) или Фары заднего хода
R4	Дополнительный отопитель (отопитель РТС)

Amuletic Блог Топливный насос Chery Amulet

Доброго времени суток всем амулетовцам и любителям машин. Данная заметка будет посвящена топливному насосу автомобиля Амулет. Начал я замечать, что за последние где-то 3-4 месяца начала пропадать тяга (особенно на низах). Первым делом проверил свечи и в итоге заменил, поскольку старые были уже в страшном состоянии. Далее решил проверить систему питания, обзвонил несколько СТО и в среднем мне выдали стоимость 100-120 грн. (за проверку давления и форсунок). Решил сам соорудить приспособление для давления топлива. Для этого купил топливный шланг диам. 8 мм (цена 80 копеек за 1 см.), жидкостной манометр (сантехнический, самый дешевый), сгоны и штуцера в магазине сантехники. Общая стоимость вложений 90 грн.

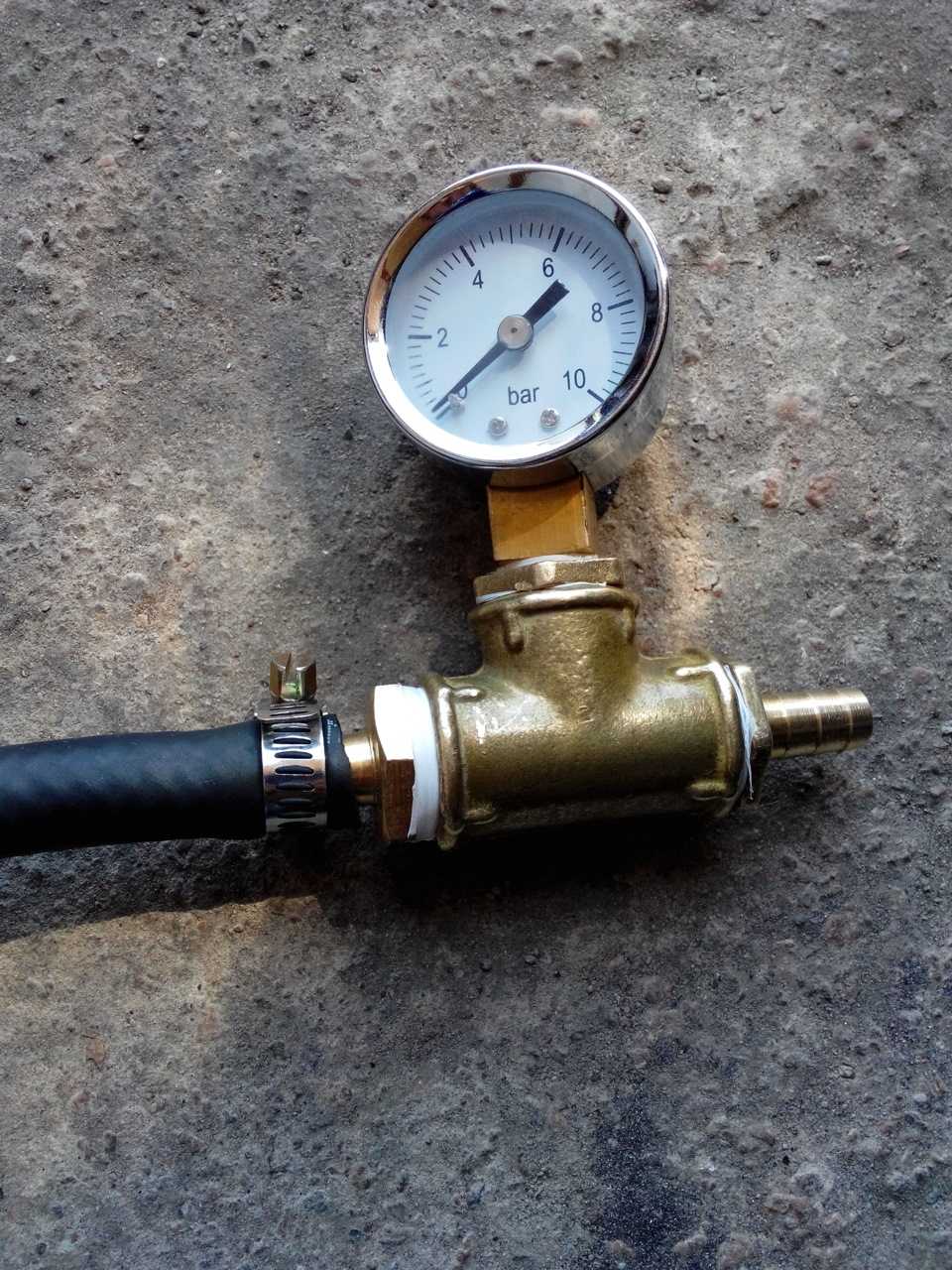

Приспособление для замера давления топлива в рампеПервый же замер на холостом ходу показал значение 3,3 бар — очень мало. Было ясно, что с топливным насосом проблемы. После выключения зажигания давление почти моментально падало — проблема с регулятором давления топлива.Побежал я в магазин китайских запчастей, где выяснилось, что запасных насосов и регуляторов для Амулета нет (топливный модуль в сборе стоит 1300 грн.). Конечно следующий шаг — Интернет. Полазив минут 10-15, я нашел отличную подсказку, что насос подходит от ВАЗ-2110, а регулятор — от ВАЗ-2170 Приора. После все было куплено и установлено в модуль топливного насоса.

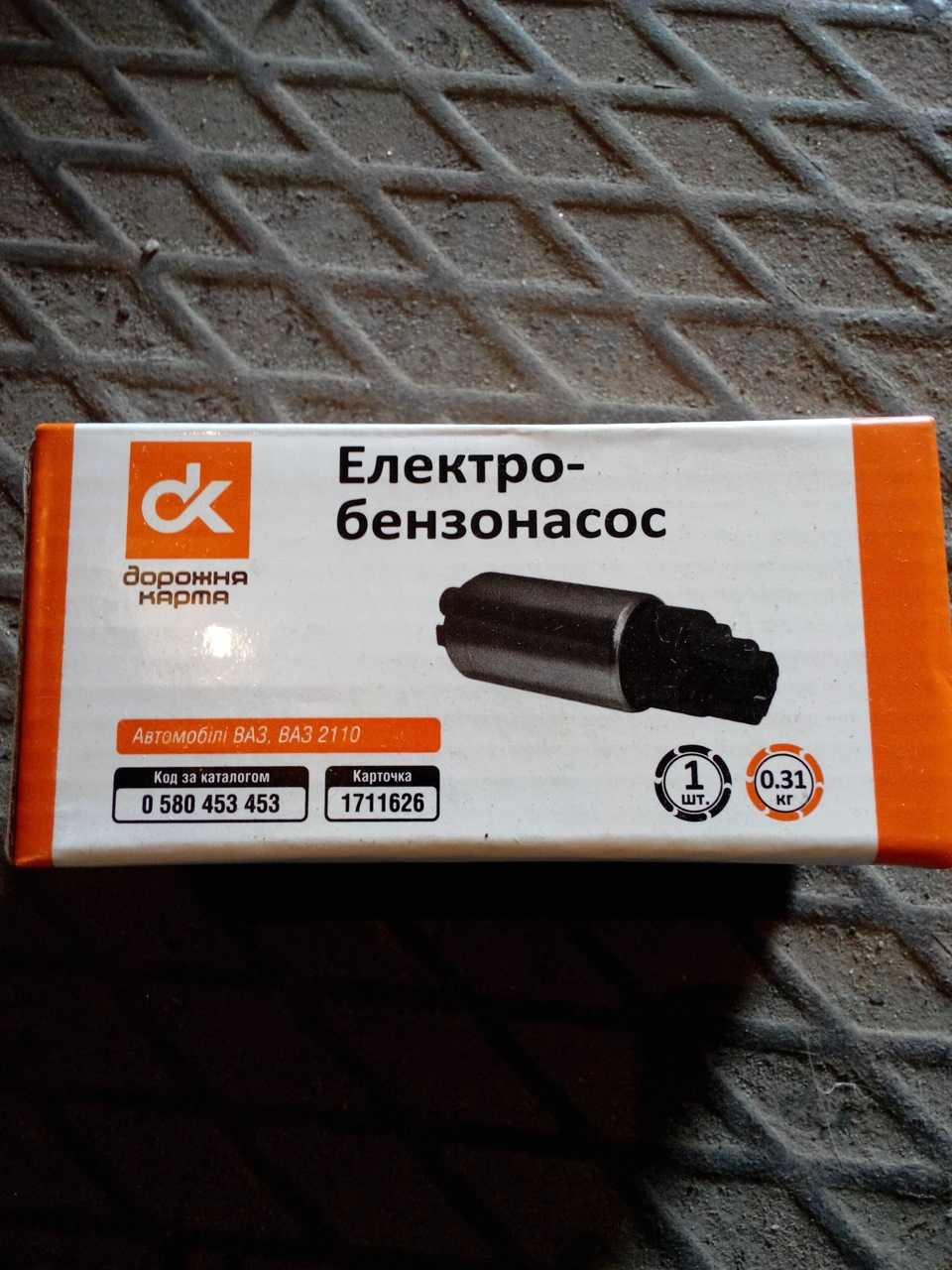

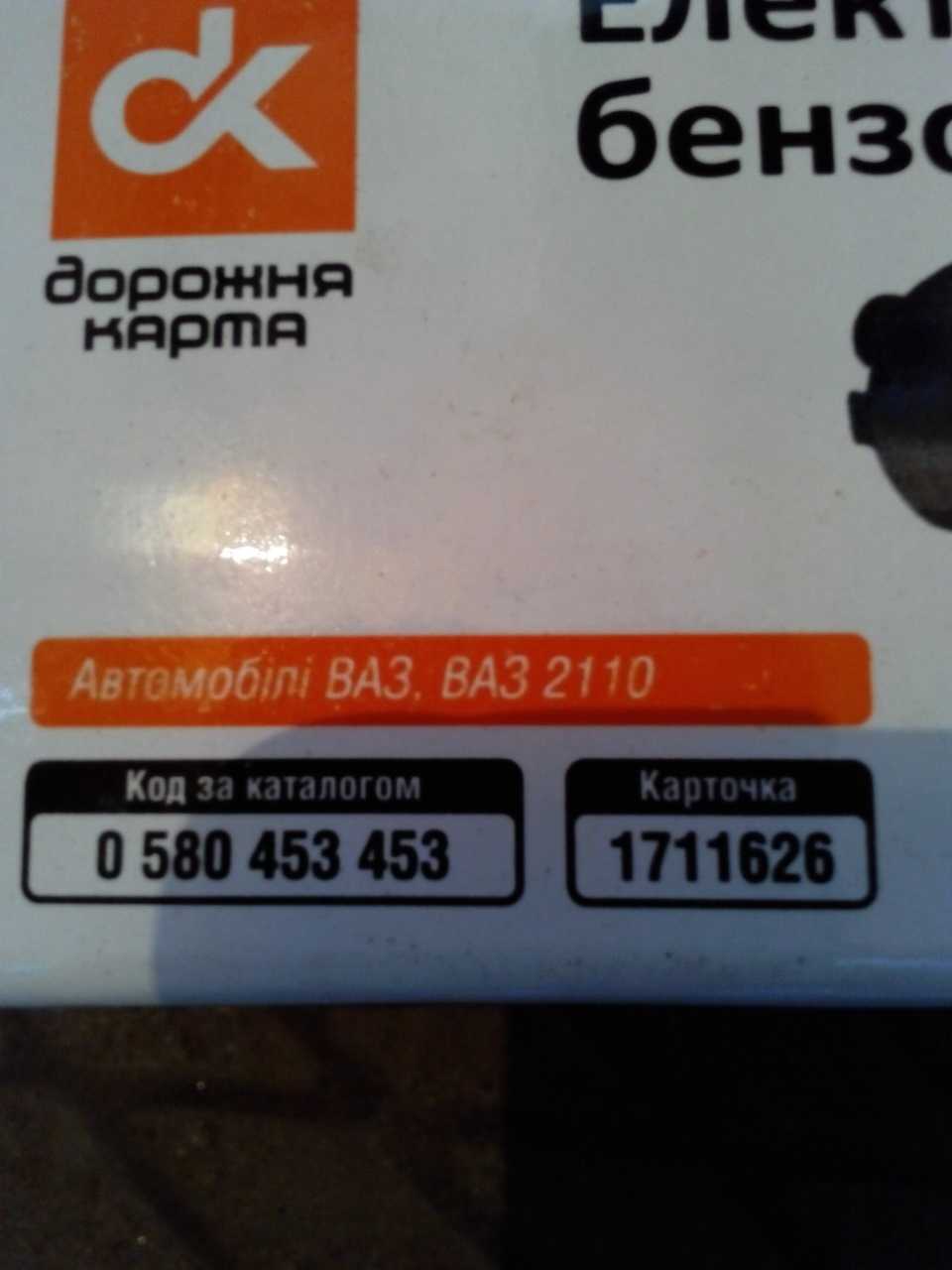

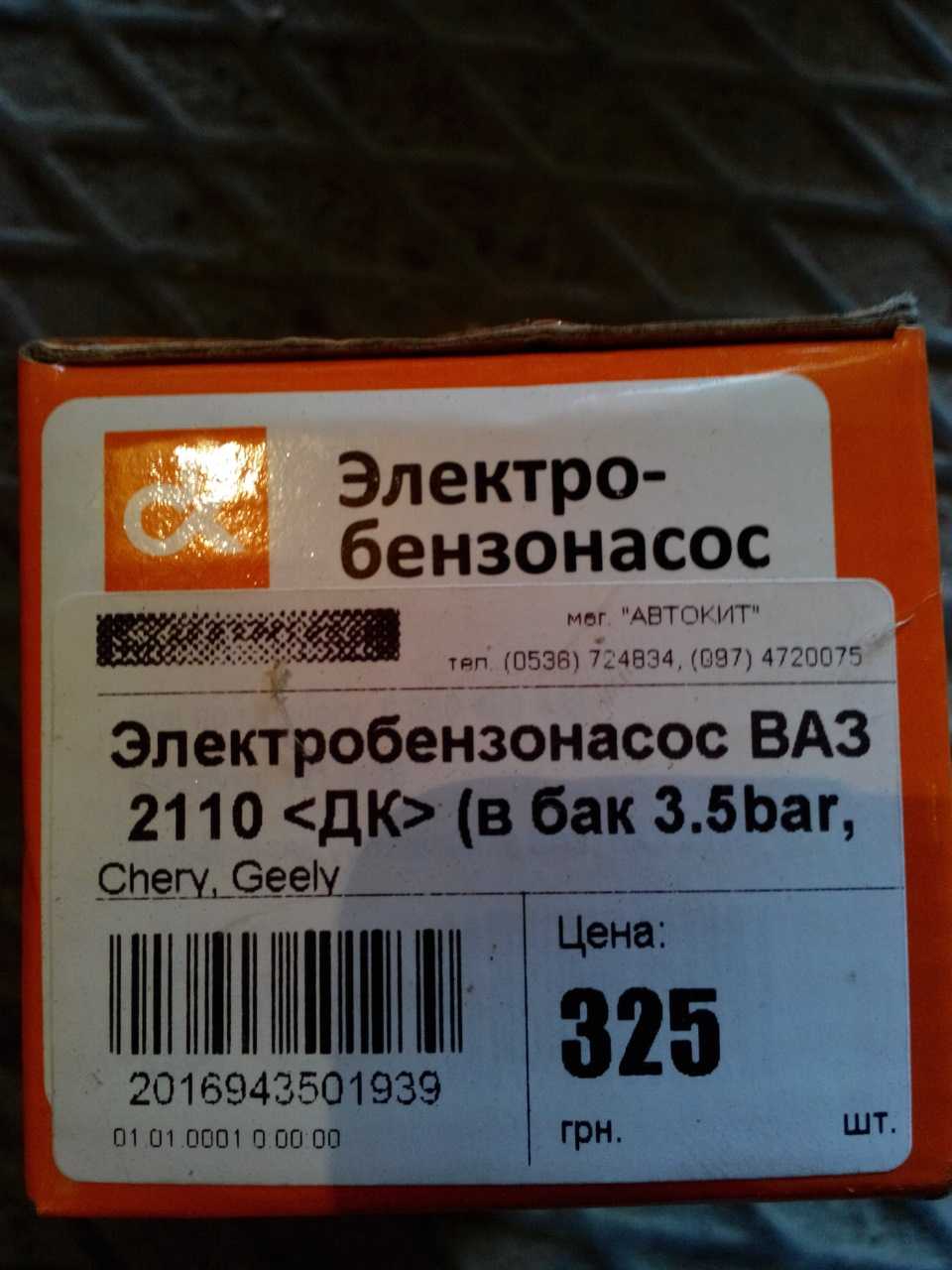

Топливный насос

Регулятор давления топлива сфоткать забыл, но модель — РДТ-380 (3,8 бар, у родного 3,5 бар). Становится идеально без всяких нюансов. По замене насоса есть сложности — снять и установить на новый насос топливные шланги в модуле. И будьте очень осторожны с поплавком (чтобы не согнуть) и резиновым уплотнительным кольцом (может упасть в бак). Перед снятием модуля насоса обязательно снизьте давление топлива в системе (снять фишку с модуля насоса и несколько раз завести пока топливо в системе не закончится и давление упадет до 0).После всех манипуляций завел машину и явно стало лучше — давление 3,6-3,8 бар, двигатель стал работать мягче, выросла тяга, расход при этом не изменился (проверял на расстоянии пути в 400 км.). Но все-равно чего-то не хватало :). Я решил посмотреть заодно и форсунки — они были не очень. Опять лезем в сеть — а тут схем по самостоятельной очистке валом. Решил чистить сам поскольку цена в 300 грн. не очень порадовала, да и руки ровно выросли. Нашел я схемку, все закупил: кнопка, лампочка вазовская самая дешевая, фишка для форсунки, очиститель карбюратора — все вместе 120 грн. Подключается данный девайс к аккумулятору, а лампочка выступает в качестве балласта — чтобы снизить ток и не сжечь форсунку. В данном случае блок питания не нужен. Экономия явная, да и дополнительный опыт не помешает. Собрал я схему, почистил и машина начала взлетать, теперь могу шлифовать асфальт :). Фотки собранной приспособы, если интересно, сброшу позже.Если статья понравилась и была интересной, или есть вопросы пишите — помогу чем смогу. Всем удачи!

Тормозная система

• Установка бачка тормозной жидкости Чери S18D своими руками
• Поменять блок абс Chery S18D
• Как заменить датчик абс Чере Индис своими руками
• Как поменять задние тормозные диски Чере S18D
• Поменять задние тормозные колодки Chery S18D
• Ремонт колодок ручника Чери indiS
• Как поменять передние тормозные диски Чере indiS
• Заменить передние тормозные колодки Чере Индис
• Заменить ручник Чере indiS своими руками
• Как поменять тормозной цилиндр Чере S18D
• Замена тормозной жидкости Chery S18D своими руками
• Замена тормозных трубок Chery indiS своими руками
• Как поменять тормозные шланги Chery S18D
• Установка троса ручника Чери Индис
• Поменять трос ручного тормоза Чере S18D своими руками

Блок предохранителей в салоне

Блок предохранителей находится под панелью приборов (слева), за крышкой.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	название	ампер	схема
1	ХВОСТИК	10	Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
1	panel2	7,5	Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей
2	ПАНЕЛИ1	7,5	Освещение, управление освещением приборной панели, счетчик и датчик
3	A / C	7,5	Обогрев заднего стекла, система кондиционирования
4	D ДВЕРЬ	20	Стеклоподъемник
5	RL ДВЕРЬ	20	Стеклоподъемник заднего пассажира (левая сторона)
6	ЗАДНЯЯ ДВЕРЬ	20	Электрический стеклоподъемник заднего пассажира (правая сторона)
7	–	–	–
8	CIG	15	Розетка
9	ACC	7,5	Система блокировки дверей, наружные зеркала заднего вида, аудиосистема
10	–	–	–
11	ID / UP / MIR HTR	10	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
12	–	–
13	–	–
14	RR FOG	7,5	Задние противотуманные фары
15	IGN	7,5	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье
16	ВСТРЕТИЛИСЬ	7,5	Метр и манометр
17	P S-HTR	15	Подогрев сиденья
18	D S-HTR	15	Подогрев сиденья
19	WIP	20/25	Стеклоочиститель
20	RR WIP	15	Задний стеклоочиститель
21	WSH	15	Омыватель лобового стекла
22	ECU-IG	10	Система дневных ходовых огней, антиблокировочная система тормозов, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения
23	ДАТЧИК	10	Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением панели приборов, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач
24	OBD2	7,5	Бортовая система диагностики
25	СТОП	10	Стоп-сигналы, верхний стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система
26	–	–	–
27	D / L	25	Система дверного замка
28	FR FOG	15	Передние противотуманные фары
29	–	–	–
30	ХВОСТИК	10	Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
31	AM1	25	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

Лицевая сторона

№	название	ампер	схема
1	PWR	30	Электрические стеклоподъемники
2	DEF	30	Обогрев заднего стекла
3	–	–	–
Реле
R1	Зажигание (IG1)
R2	Нагреватель (HTR)
R3	Flasher

Дополнительный блок предохранителей

№	название	ампер	схема
1	ACC2	7,5	Система блокировки переключения передач
1	AM2 №2	7,5	Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о непристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей
1	WIP-S	7,5	Система зарядки
2	ACC2	7,5	Система блокировки переключения передач
2	AM2 №2	7,5	Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о непристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей
2	WIP-S	7,5	Система зарядки
