Предохранитель стартера корона премио

Возникновение неисправности

Перед тем как снимать и менять предохранитель, стоит подробнее познакомиться с самим устройством. Прикуриватель, как известно, это небольшое, но довольно мощное устройство, которое находится на центральной панели ближе к рычагу коробки переключения передач. Оно служит для поджигания как непосредственно сигарет, так и иных предметов. Его разъем более функциональный, поскольку он служит для подключения различных электронных приспособлений, например, зарядки для телефона или видеорегистратора. Сам по себе прикуриватель ломается крайне редко, однако его предохранители выгорают достаточно часто. Причем выражается это в прекращении работы не только рассматриваемой детали, но и часов с магнитолы, поскольку скачок напряжения касается всей электроники на центральной панели.

Выгорание предохранительного устройства прикуривателя всегда происходит неожиданно, поэтому каждому водителю нужно иметь ряд инструментов, которые позволят быстро устранить возникшую неисправность. В первую очередь необходимо иметь комплект сменных деталей под замену

Важно, чтобы предохранители соответствовали модели автомобиля. Например, для Короллы 2006 года выпуска деталь, предназначенная для машин 2011 года, не подойдет, поскольку поколения разные

А вот на моделях 2007 и 2008 годов такие элементы работают отлично, поскольку они выпущены в рамках рестайлинга 120 модели.

Можно попробовать использовать для этого пассатижи, однако ими можно повредить как заменяемое устройство, так и расположенные рядом. Дополнительно стоит держать в бардачке кисточку средней жесткости, которая может пригодиться для чистки разъема предохранителя. Больше для ремонта ничего не нужно. Разве что понадобится небольшая мягкая тряпочка из ткани или фибры, которой можно будет протереть пыль.

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Расположение

Пример схемы с крышки блока

Схема

Описание

1 10А ECU-IG1 NO.2 — Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2 10А ECU-IG1 NO.1 — Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor
3 10А PANEL — Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4 15А TAIL — Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5 7,5А EPS-IG1 — Электропривод руля
20А DOOR R/R — Задний правый электрический стеклоподъемник
6 7,5А ECU-IG1 NO.3 — Blind Spot Monitor
20А DOOR F/L — Передний левый электрический стеклоподъемник
7 10А S/HTR & FAN F/L — Подогрев сидений
20А DOOR R/L — Задний левый электрический стеклоподъемник
8 7,5А H-LP LVL — Фары (ближний свет)
9 10А WASHER — Стеклоочистители и омыватель ветрового стекла
10 7,5А A/C-IG1 — Система кондиционирования воздуха
11 25А WIPER — Стеклоочистители и омыватель ветрового стекла
12 7,5А BKUP LP — Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
13 30А DOOR NO.1 — Стеклоподъемники
14 5А WIPER-S — Очистители
7,5А EPS-IG1 — Электропривод руля
15 20А P/OUTLET RR — Задняя розетка для электроприборов
16 5А SFT LOCK-ACC — Система блокировки передач
17 20А DOOR R/R — Задний правый электрический стеклоподъемник
10А S/HTR&FAN F/R — Обогреватели переднего правого сиденья
18 20А DOOR R/L — Задний левый электрический стеклоподъемник
10А S/HTR&FAN F/L — Обогреватели переднего левого сиденья
19 10А OBD — Бортовая система диагностики
20 10А ECU-B NO.2 — Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
21 20А DOOR NO.2 — Стеклоподъемники
22 7,5А AM1 — Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
23 7,5А STOP — Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24 30А P/SEAT RR — Электрический привод регулировки задних сидений
25 7,5А A/C-B — Система кондиционирования воздуха
26 10А S/ROOF — Люк
27 30А P/SEAT FR — Электрический привод регулировки передних сидений
28 30А PSB — Ремень безопасности с предаварийной системой.
29 20А D/L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30 20А TI&TE — Система регулировки наклона и высоты рулевой колонки
31 10А A/B — Система подушек безопасности SRS, система классификации переднего пассажира
32 7,5А ECU-IG2 NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
33 7,5А ECU-IG2 NO.2 — Интеллектуальная система доступа без ключа, Blind Spot Monitor
34 15А CIG&P/ OUTLET — Прикуриватель
35 7,5А ECU-ACC — Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36 10А S/HTR&FAN FI R — Подогрев сидений
37 20А S/HTR RR — Обогреватели задних сидений
38 20А DOOR F/R — Передний правый электрический стеклоподъемник
39 7,5А ECU-IG1 N0.3

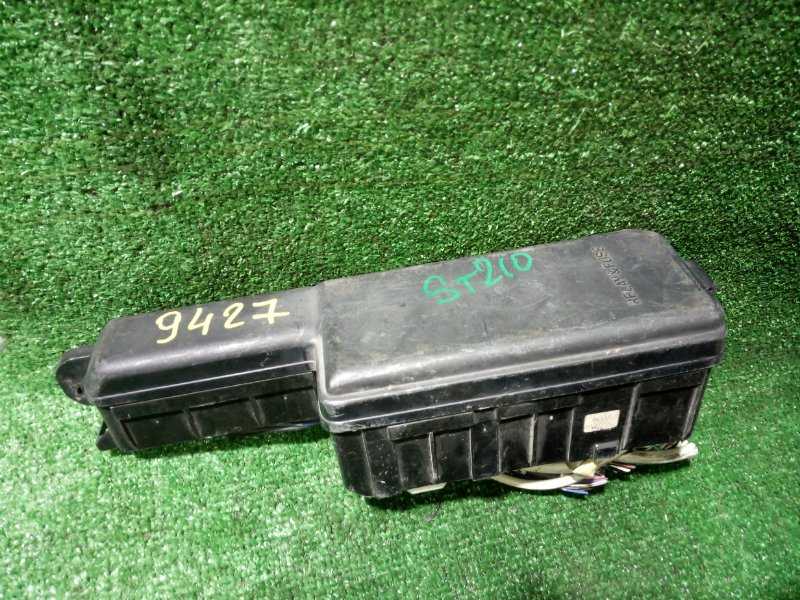

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1 Реле противотуманных фар
R2 Реле насоса воздуха (AIR)
R3 Реле управления двигателем
R4 Реле звукового сигнала
F1 (70A) Многофункциональный модуль управления
F2 (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3 (70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4
F5 (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6 (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7 (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8 (70A) Блок предохранителей
F9 (50A) Многофункциональный модуль управления
F10 (40A) Переключатель света
F11 (60A) Блок предохранителей
F12 (50A) переключатель зажигания
F13 (40A) переключатель зажигания
F14 (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16 (30A) Антиблокировочная система (ABS)
F17 (30A) Антиблокировочная система (ABS)
F18 (20A) Омыватели фар — некоторые модели
F19
F20 (15A) Топливный подогреватель-HDi некоторые модели
F21 (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22 (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23 (5A) Антиблокировочная система (ABS)
F24 (5A) Управление двигателем, реле таймера свечи накаливания
F25 (10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26 (10A / 30A) Управление двигателем, топливный насос
F27 (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28 (5A) Нагреватель корпуса дроссельной заслонки
F29 (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30 (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31 (10A) Передняя противотуманная фара слева
F32 (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33 (10A) Автоматическая коробка передач (AT)
F34 (5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2 15А Электромагнитный клапан абсорбера, топливный насос
3 10А Компьютер АБС
4 10А Компьютер автоматической коробки передач, компьютер двигателя
5 Не используется
7 20А Насос омывателя фар
8 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9 15АЛевая фара ближнего света
10 15А Правая фара ближнего света
11 10А Левая фара дальнего света
12 15А Правая фара дальнего света
13 15А Звуковые сигналы
14 10А Насосы омывателей ветрового и заднего стекол
15 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16 30А Реле компрессора
17 30А Максимальная и малая скорости работы стеклоочистителя
18 40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

  • (20A) Реле вентилятора системы охлаждения
  • (70A) Модуль управления ABS
  • (30A) Модуль управления ABS
  • (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
  • (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
  • (30A) Насос гидроусилителя рулевого управления
  • (30A) Включатель зажигания
  • (30A) Выходной усилитель аудиоустройства

Блок реле и предохранителей в моторном отсеке Тойота Королла Е150

Монтажный блок расположен между воздушным фильтром и крылом автомобиля. На фото обозначен красной стрелкой.

Схема блока предохранителей под капотом Тойота Королла Е150

Назначение предохранителей:

Обозначение Ток, А Защищаемая цепь
F1 H-LP CLN 30 Омыватель фар
F2 RDI FAN 45 Вентилятор системы охлаждения
F3 ABS NO.3 30 ABS и VSC
F4 ABS NO.1 50 ABS и VSC
F5 HTR 50 Кондиционер
F6 ECU-B2 10 Роботизированная коробка передач, кондиционер, система Smart Entry
F7 ECU-B 10 Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стеклоподъемников
F8 RAD NO.1 15 Аудиосистема
F9 DOME 10 Освещение салона, освещение багажника, система Smart Entry
F10 STRG LOCK 20 Система блокировки рулевого управления
F11 AM2 30 Система пуска двигателя, система Smart Entry, система впрыска
F12 ETCS 10 Система управления дроссельной заслонкой
F13 TURN-HAZ 10 Указатели поворота и аварийная сигнализация
F14 ALT-S 7.5 Система зарядки АКБ
F15 AM2 NO.2 7.5 Блок управления электрооборудованием
F16 H-LP MAIN 50 Головные фары
F17 P/I 50 Система впрыска топлива
F18 GLOW 80 Система предпускового подогрева двигателя (для дизелей)
F19 EPS 60 Электроусилитель рулевого управления
F20 ALT 120 Система зарядки АКБ
F21 IG2 15 Система впрыска топлива, система Smart Entry
F22 HORN 10 Звуковой сигнал
F23 EFI MAIN 20 Система впрыска топлива
F24 Резерв
F25 Резерв
F26 Резерв
F27 AMT 50 Роботизированная коробка передач
F28 HTR SUB NO.3 30 Кондиционер
F29 HTR SUB NO.2 30 Кондиционер
F30 HTR SUB NO.1 30 Кондиционер
F31 H-LP LH LO 10 Правая фара (ближний свет)
F32 H-LP RH LO 10 Левая фара (ближний свет)
F33 H-LP LH HI 10 Правая фара (дальний свет)
F34 H-LP RH HI 10 Левая фара (дальний свет)
F35 EFI NO.1 10 Система впрыска
F36 EFI NO.2 10 Система впрыска
F37 IG2 NO.2 7.5 Система пуска, система Smart Entry

Назначение реле:

Обозначение Наименование
R1 FR DEICER Реле вентилятора система охлаждения
R2 IGT/INJ Реле переключателя света фар
R3 AMT Реле роботизированной коробки передач
R4 H-LP Реле фар

Electrical Wiring Diagram Toyota Avensis 2003-2009

Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4630-4645
2 Ширина (без/с зеркалами) / Width 1760
3 Высота (загружен/пустой) / Height 1480
4 Колёсная база / Wheelbase 2700
5 Дорожный просвет (клиренс) / Ground clearance 135-155 (Rough Road Package/пакет для плохих дорог)
6 Снаряжённая масса / Total (curb) weight 1375-1420
Полная масса / Gross (max.) weight 1905
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, 2AZ-FSE
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, 16V, рядный, DOHC с верхним расположением двух распределительных валов
9 Диаметр цилиндра / Bore 88.5 мм
10 Ход поршня / Stroke 96.0 мм
11 Объём / Engine displacement 2362 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива D-4 EFI
Атмосферный
13 Степень сжатия / Compression ratio 11.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 120 кВт (163 л.с.) при 5800 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 230 Нм при 4000 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Гидротрансформатор, с блокировкой
17 КПП / Transmission type U151E АКПП 4 Автоматическая, четырёхступенчатая, адаптивная

Предохранители Toyota Allion и Premio 2001-2007 г выпуска

Примечание: для снятия и установки предохранителей типа «А» пользуйтесь специальным съемником типа «пинцет».

Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи. Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 1

Для смены предохранителя выключите зажигание

1. Для смены предохранителя выключите зажигание.

2. Вскройте блок реле и предохранителей и определите, какой элемент перегорел. Примечание: на крышке коробки с плавкими предохранителями указаны наименования электрических цепей и характеристики плавких предохранителей.

3. Устанавливайте только плавкий предохранитель с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.

4. Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкие предохранители из позиций «RADIO №1 или «LITER», которые не являются необходимым для нормального движения автомобиля, и использовать их, если их номинал совпадает с необходимым. Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы (например, «жучки») вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения вплоть до пожара.

5. Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно более близким к номинальному.

Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.

6. Если новый плавкий предохранитель сразу перегорает, то это указывает на неисправность в электрической системе.

Замена предохранителей

Перед проведением профилактики подготавливаем:

  • Комплект новых предохранителей ножевого типа;
  • Отвертку;
  • Дополнительное освещение;
  • Трещотка, головка на «10» для демонтажа блока в сборе;
  • Пластиковый пинцет для извлечения модулей.

Последовательность действий при самостоятельной замене модулей в салоне Мерседес Спринтер:

  • Открываем водительскую дверь, фиксируем машину на стояночный тормоз, выключаем зажигание;
  • Под рулевым колесом расположен монтажный блок. Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль по порядковому номеру;
  • На штатное место вставляем новый предохранитель, закрываем крышку.

При возникновении необходимости установки блока в сборе, необходимо дополнительно выкрутить два фиксатора отверткой, отсоединить колодки с проводами, после чего извлечь плату, заменить новой. Чтобы установить новые модули на печной отопитель нужно сдвинуть водительское сиденье назад до упора. В полости основы кресла установлен монтажный блок с модулями для печного отопителя.

Аккуратно отщелкиваем крышку, отыскиваем модуль по порядковому номеру, извлекаем его. На место неисправного вставляем новый, закрываем крышку вновь, регулируем сиденье.

В отличие от предохранителей, реле – прерыватели имеют больший срок службы, подлежат замене реже. В основном, после аварий, столкновения, при механическом повреждении.

Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте скопление конденсата в корпусе.

Дополнительные подкапотные блоки №3 и №4

Самые основные блоки мы рассмотрели, теперь самое время рассказать о двух дополнительных блоках. Начнём с блока №3, он находится под капотом, рядом с решеткой радиатора. В этом блоке расположены три реле:

  • реле №1 — отвечает за вентилятор радиатора;
  • реле №2 — отвечает за вентилятор радиатора;
  • реле №3 — отвечает за вентилятор радиатора.

Блок №4 расположен с правой стороны автомобиля по ходу движения, рядом с чашкой стойки подвески. В этом блоке имеет один предохранитель и три реле:

  • предохранитель №1 — отвечает за цепь системы ABS (VSC), номинал 7.5А;
  • реле «А» — отвечает за включение насоса системы ABS;
  • реле «В» — отвечает за работу клапанов системы ABS.

На этом можно закончить нашу обзорную статью об электрике и предохранителях в автомобиле Toyota Corolla 120. Благодарим за прочтение.

Предохранители являются неотъемлемым элементом электропроводки любого автомобиля. При возникновении неполадок в функционировании электрического оборудования машины, в первую очередь потребуется проверить состояние предохранителей. Именно поэтому надо знать, где находятся предохранители в Corolla в Е120 кузове.

Toyota Avensis Verso/ Picnic 2001-2009 Electrical Wiring Diagrams

СИСТЕМА ЭЛЕКТРОПРОВОДКИ 1. РЕЛЕ Символ, используемый для обозначения реле. 2. РАЗЪЕМ 1 Эскиз данного разъема показывает, что этот разъем – однополюсный. 3. СОЕДИНЕНИЕ ПРОВОДОВ Некоторые электрические схемы для удобства их использования размещаются на нескольких листах. Там, где это необходимо, назначение проводов обозначено соответствующим символом. (Если для точного указания требуется две страницы) 4. НОМЕР И НОМИНАЛ ПРЕДОХРАНИТЕЛЯ “НОМЕР И НОМИНАЛ ПРЕДОХРАНИТЕЛЯ” соответствуют используемому в блоке (главном блоке предохранителей, блоке предохранителей и распределительной коробке).

5. РАЗЪЕМ • Каждый разъем представлен на схеме соответствующим символом. • Обозначение каждой клеммы представлено на соответствующей схеме в сокращенном виде. • Например, номер клеммы “G4” соответствует клемме № 4 разъема (G: F41), показанного на эскизе разъема. 6. ЭСКИЗ РАЗЪЕМА • На эскизе каждого разъема обязательно указывается форма и цвет разъема, а также расположение его клемм. Неокрашенные разъемы обозначаются белым или естественным цветом. • Когда на эскизе разъема указано более двух номеров разъемов, это означает, что могут быть использованы оба типа разъемов.

7. МАССА Расположение каждой точки массы легко определить по соответствующему жгуту проводов. 8. ДИОД Символ, используемый для обозначения диода. 9. МАРКИРОВКА ПРОВОДА ПРИ ЕГО ПЕРЕХОДЕ НА ДРУГОЙ ЛИСТ СХЕМЫ На электрических схемах, размещенных более чем на одном листе, переход провода на другой лист обозначается стрелкой, расположенной рядом с буквенным обозначением провода. 10.СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЕ НА ЭЛЕКТРИЧЕСКОЙ СХЕМЕ СОЕДИНЕНИЙ И ПЕРЕСЕЧЕНИЙ ПРОВОДОВ 11.ЦЕПЬ ЭЛЕКТРОПИТАНИЯ На каждой электрической схеме источник электропитания показывается определенным условным обозначением. Обозначения “MB-5”, “MB-6”, и т.д., которые используются в тексте, соответствуют тем, которые показаны на электрической схеме в разделе “ЦЕПЬ ПИТАНИЯ ПОСТОЯННОГО ТОКА”. Соответственно, при помощи раздела “ЦЕПЬ ПИТАНИЯ ПОСТОЯННОГО ТОКА” и электрических схем персонал станции может понять компоновку всей системы. 12.КЛАССИФИКАЦИЯ ПО СПЕЦИФИКАЦИИ Когда электрические схемы различаются в зависимости от спецификации автомобиля, это различие указывается при помощи аббревиатур.

This supplement provides information covering changes in the electrical system specifications of the AVENSIS VERSO / PICNIC which were made in October, 2003.

Toyota Avensis Service Manual — электрические схемы

Toyota Avensis ZZT250, ZZT251, AZT250, CDT250 series Общая информация

Регулировка фар

Транспортные средства с динамической подвеской

1. Отрегулируйте подвеску в соответствии с нормальной высотой кузова при движении. Обратитесь к литературе для владельца. Все автомобили

2. Установите автомобиль на ровную ровную поверхность.

3.Убедитесь, что давление в шинах соответствует техническим характеристикам и нет аномальной загрузки автомобиля.

4. Несколько раз используйте систему регулировки наклона фары, а затем установите переключатель регулировки наклона фары в положение 0.

5. Включите ближний свет фар.

6. Установите измерительный экран оборудования, чтобы отрегулировать направление света в положение, соответствующее правильной регулировке фар.

7.Отрегулируйте фары так, чтобы ограничивающая линия соприкасалась с горизонтальной линией.

8. Часть рассеянных фар ближнего света может быть выше линии 15 градусов.

После настройки горизонтальной оси может потребоваться дополнительная настройка вертикальной оси.

Отрегулируйте фары так, чтобы линия подъема ограничивающей линии находилась на пересечении горизонтальной линии и линии 15 градусов (показан автомобиль с левым рулем).

НАЙТИ КОРОТКОЕ ЗАМЫКАНИЕ

(a) Удалите перегоревший предохранитель и отключите все предохранители.

(b) Подключите контрольную лампу вместо предохранителя.

(c) Установите условия, при которых загорается индикаторная лампа.

Пример:

— зажигание включено SW

— зажигание SW и SW 1 включены

— зажигание включено SW, SW 1 и реле (подключение реле) и SW 2 выключены (или выключить SW 2)

(d) Отсоедините и снова подсоедините разъемы, глядя на индикаторную лампу.Короткое замыкание между разъемом, в котором горит контрольная лампа, и разъемом, в котором лампа гаснет.

(e) Найдите точное место короткого замыкания, осторожно встряхнув проблемный провод вдоль тела

ВНИМАНИЕ:

(a) Не открывайте крышку или корпус ЭБУ, если это абсолютно необходимо. (Если контакты ИС подключены, ИС может быть разрушено статическим электричеством.)

(b) При замене внутреннего механизма (части ЭБУ) цифрового измерителя следите за тем, чтобы никакая часть вашего тела или одежды не касалась клемм ИС и т. д.запчасти.

Toyota Avensis Руководства по ремонту

Сборник инструкций по обслуживанию и ремонту Toyota Avensis

Издатель: Toyota Motor Corporation

Toyota Avensis AZT250, ZZT250, ZZT251, CDT250 серии

Электросхемы 526 и 625 — Загрузить PDF

Toyota Avensis 2003-2009 EWD 526E Электрические схемы Скачать pdf

Как снять фару Toyota Avensis — Регенерация фар — снятие

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен на левой стороне панели приборов, за крышкой.Дополнительный блок предохранителей находится под панелью приборов со стороны водителя, под крышкой.

Схема блока предохранителей №1

Назначение предохранителей в блоке предохранителей в салоне

название ампер схема
1 IGN 10 Система подушек безопасности SRS, датчик и измерители, система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
2 S / ROOF 20 Сдвижная крыша
3 RR FOG 7,5 Задний противотуманный фонарь
4 FR FOG 15 Передняя противотуманная фара, индикаторная лампа
5 AMI 25 Система пуска, предохранители «СИГ», «РАД №1»
6 ПАНЕЛЬ 7,5 Подсветка комбинации приборов, подсветка приборной панели, коробка передач с электронным управлением, мультиинформационный дисплей, подсветка перчаточного ящика, подсветка консольного ящика, очиститель фар, передняя противотуманная фара, система парковки TOYOTA
7 RR WIP 20 Задний дворник и омыватель
8 GAUGE2 7,5 Фонарь заднего хода, система регулировки угла наклона фар, указатель поворота и аварийная сигнализация
9 CIG 15 Зажигалка
10 HTR 10 Подогреватели сидений, система кондиционирования
11
12 РАД № 1 7,5 Аудиосистема, мультиинформационный дисплей, зеркала заднего вида с электроприводом, прибор и приборы, розетка
13 СИДЕНЬЕ PWR 30 Сиденье с электроприводом
14 ХВОСТИК 10 Задние фонари, габаритные огни, освещение номерного знака, освещение багажника, система автоматического управления освещением, передний противотуманный фонарь, задний противотуманный фонарь, комбинированный счетчик
15 OBD2 7,5 Бортовая система диагностики
16 P / ТОЧКИ 15 Розетка
17 ДВЕРЬ 25 Система блокировки дверей с электроприводом
18 WIP 25 Стеклоочиститель и омыватель передний, очиститель фар
19 ECU-IG 7,5 Электровентиляторы охлаждения, система зарядки, АБС, система стабилизации автомобиля, электроусилитель руля
20 S-HTR 20 Обогрев сидений
21 GAUGE1 10 Подсветка переключателей, мультиинформационный дисплей, интегральное реле, датчик и счетчики, система управления блокировкой переключения передач, коробка передач с электронным управлением, автоматическое антибликовое покрытие в зеркале заднего вида, дворники, стояночный тормоз
22 СТОП 15 Стоп-сигнал, система управления блокировкой переключения передач, ABS, установленный высоко стоп-сигнал, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
Реле
R1
R2 HTR подогреватель
R3 СИДЕНЬЕ HTR Подогрев сиденья
R4 IG1 Зажигание
R5 ХВОСТИК Задний свет

Подпишитесь на наш youtube канал

название ампер схема
1
2 P-RR P / W 20 Стеклоподъемник
3 P-FR P / W 20 Стеклоподъемник
4 D-RR P / W 20 Стеклоподъемник
5 D-FR P / W 20 Стеклоподъемник
6 ЭБУ-В 1 7,5 Многорежимная механическая коробка передач
7 ТОПЛИВО OPN 10 Устройство открывания лючка топливного бака
8 FR DIC 20 Антиобледенитель переднего стекла, предохранитель “МИР ФИТР”
9
10 DEF I / UP 7,5 Кондиционер
11 ST 7,5 Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, мультиинформационный дисплей, система запуска
12 МИР HTR 10 Обогрев наружного зеркала заднего вида
13 РАД № 2 15 Аудиосистема, мультиинформационный дисплей
14 DOME 7,5 Внутреннее освещение, личное освещение, освещение для ног, подсветка дверей, подсветка багажника, подсветка туалетного столика
15 ECU-B 2 7,5 Система кондиционирования, беспроводное управление замком дверей
16 СИДЕНЬЕ PWR 30 Сиденье с электроприводом

Автомобили с правым рулем

Реле
R1 Антиобледенитель переднего стекла (FR DEICER)
R2 Розетка питания (P / POINT)
R3 Передняя противотуманная фара (FR FOG)
R4 Стартер (ST)
Рейтинг
