Схема расположения и замена блока предохранителей на ford fiesta

Расположение и электросхема

В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.

БП в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о . Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

Загрузка …

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также . Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и . Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание. Если это произошло, то решить проблему одной только заменой элемента БП не удастся. Придется производить замену и прикуривателя.

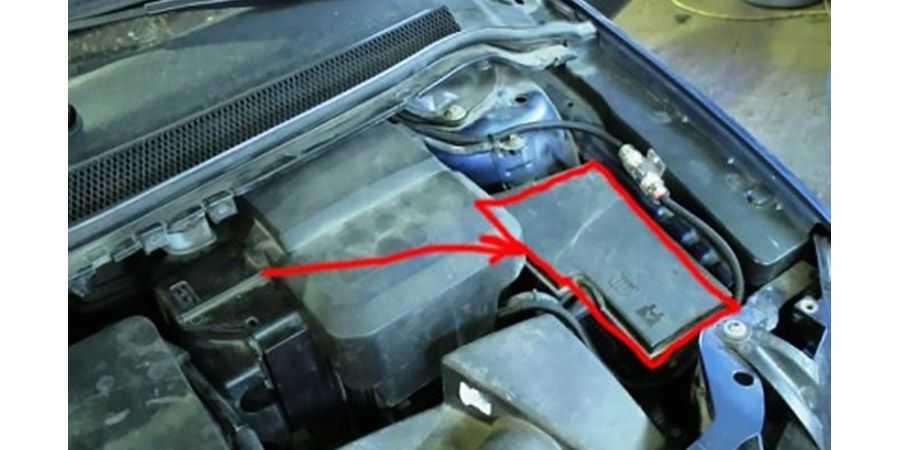

БП под капотом авто

Далее, рассмотрим схему и назначение каждого реле, установленном в БП, который находится в подкапотном пространстве.

Схема и назначение компонентов БП, установленного в подкапотном пространстве Рено Логан

Блок в салоне

Основной блок с предохранителями и реле находится в салоне, за бардачком. Для доступа к нему надо слегка сжать по бокам стенки.

Фото – схема

Описание предохранителей

F1	Резерв
F2	Прицеп
F3	Прицеп
F4	10А Система отопления (кондиционирования) и вентиляции салона
F5	20А Антиблокировочная система (ABS)
F6	30А Антиблокировочная система (ABS)
F7	15А Коробка передач Durashift EST
F8	7,5А Электропривод наружных зеркал заднего вида
F9	10А Левая фара ближнего света
F10	10А Правая фара ближнего света
F11	15А Освещение при движении в светлое время суток
F12	15А Цепь питания системы впрыска, ЭБУ системы впрыска
F13	20А Система управления двигателем (дизель)
F14	30А Стартер
F15	20А Топливный насос
F16	3А Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17	15А Переключатель приборов наружного освещения
F18	15А Автомагнитола
F19	15А Освещение при движении в светлое время суток
F20	7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака
F21	Резерв
F22	7,5А Габаритный свет левая сторона
F23	7,5А Габаритный свет правая сторона
F24	20А Центральный замок и звуковой сигнал охранной сигнализации
F25	15А Аварийная световая сигнализация
F26	20А Электрообогрев заднего стекла двери задка
F27	15А Звуковой сигнал
F28	3А Аккумулятор, стартер
F29	15А Прикуриватель
F30	15А Система зажигания
F31	10А Переключатель приборов наружного освещения
F32	7,5А Электрообогрев наружных зеркал заднего вида
F33	7,5А Переключатель приборов
F34	Резерв
F35	7,5А Подогрев передних сидений
F36	30А Стеклоподъемники
F37	3А Антиблокировочная система (ABS)
F38	7,5А Электронный блок общего назначения
F39	7,5А Подушки безопасности
F40	7,5А Автоматическая коробка передач
F41	Резерв
F42	30А Обогрев ветрового стекла
F43	30А Обогрев ветрового стекла
F44	3А Автомагнитола
F45	15А Стоп-сигналы
F46	20А Стеклоочиститель и омыватель ветрового стекла
F47	10А Стеклоочиститель стекла двери задка
F48	7,5А Фонарь заднего хода
F49	30А Электродвигатель отопителя
F50	20А Противотуманные фонари
F51	15А предохранитель дополнительного прикуривателя
F52	10А Левая фара дальнего света
F53	10А Правая фара дальнего света

Назначение реле

R1	40А Электропривод складывания наружных зеркал
R2	40А Обогрев ветрового стекла
R3	70А Система зажигания
R4	20А Фары ближнего света
R5	20А Фары дальнего света
R6	20А Топливный насос
R7	40А Стартер
R8	40А Электровентилятор отопителя
R9	20А Освещение при движении в светлое время суток
R10	20А Зарядка аккумуляторной батареи
R11	40А Система впрыска, ЭБУ системы впрыска
R12	Резерв

Типичные поломки и их признаки

Если на Форде Фьюжен не работает блокировка дверей, то необходимо установить причину неисправности. Основные моменты:

1. Попала пыль, грязь или элемент давно не смазывался.
2. Произошло окисление, примерзание из-за попавшей влаги, попал концентрат. Может произойти утечка электротока или причиной этому стала мойка, атмосферные осадки, резкое похолодание.
3. Проводилась неправильная регулировка. Высокая установка или слишком малый ход данной детали.
4. Ложное срабатывание сигналки, когда в зазор между контактами попала пыль или вода.
5. Коррозия. Предотвратить поломку поможет регулярная смазка внутренней ниши антикоррозийным средством.

Как произвести ремонт порогов автомобиля без сварки своими руками

Предупредить проблемы сможет регулярная диагностика, профилактические работы и герметичный пыльник, который полностью закрывает кнопку.

Назначение предохранителей в монтажном блоке в салоне Ford Fiesta Ford Fusion

Номер предохранителя (сила тока)	Цвет	Защищаемая цепь
F1	—	Резерв
F2	—	Прицеп
F3	—	Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый	Антиблокировочная система (ABS)
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий	Освещение при движении в светлое время суток
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий	Переключатель приборов наружного освещения
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
F21	—	Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (3 А)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
F34	—	Резерв
F35 (7,5 А)	Коричневый	Подогрев передних сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
F41	—	Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель и омыватель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	предохранитель дополнительного прикуривателя ford fusion, ford fiesta
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Точки подключения сигнализации на автомобиль FORD FUSION 2010-2012

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Красный (+)	SJB, Черный 1-контактный разъем, PIN 1, SEE NOTE #2
Зажигание	Синий/Белый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 7
Зажигание 2	Н/Д
Зажигание 1	Белый/Оранжевый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 1
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Фиолетовый/Зеленый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 6
АСС 2	Н/Д
Наличие ключа	Н/Д
Габаритные огни ( — )	Н/Д
Габаритные огни ( + )	Фиолетовый/Белый (+)	Водительская кик панельилиSJB, Серый 13-контактный разъем(E), PIN 6, SEE NOTE #2
ЦЗ Закрытие	Синий/Зеленый (TYPE B)	Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 17, SEE NOTE #2
ЦЗ Открытие	Желтый/Фиолетовый (TYPE B)	Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 4, SEE NOTE #2
LOCK MOTOR WIRE	Серый/Коричневый (5-WIRE TYPE)	Водительская кик панель
Двери	Зеленый/Фиолетовый (-)	SJB, Серый 26-контактный разъем(C), PIN 14, SEE NOTE #2
Вежливая подсветка	Серый/Фиолетовый (+)	SJB, Серый 14-контактный разъем(A), PIN 9, SEE NOTE #2
Открытие багажника	Коричневый/Желтый (-)	Открытие багажника SWITCHилиSJB, Серый 26-контактный разъем(C), PIN 20, SEE NOTE #2
Раздвижная дверь	Н/Д
Сигнал	Синий/Белый (-)	На рулевой колонкеилиSJB, Черный 52-контактный разъем(b), PIN 41, SEE NOTE #2
Тахометр	Любой кроме Синий (AC)	Форсунки
WAIT TO START LIGHT	Н/Д
Тормоз	Фиолетовый/Белый (+)	Педаль тормозаилиSJB, Черный 52-контактный разъем(B), PIN 40, SEE NOTE #2
Отключение штатной сигнализации	Только на заводе!!
ANTI-THEFT	FORDS TRANSPONDER ANTI-THEFT SYSTEM, SEE NOTE #1	Замок зажигания TUMBLER

instalator.ru

Предохранители (дополнительная коробка предохранителей в моторном отделении)

Примечание: Сила тока и защищаемая предохранителем цепь может изменяться в зависимости от года выпуска автомобиля. При необходимости для получения информации см. руководство владельца автомобиля или обращайтесь к дилерам.

Предохранитель	Сила тока (А)	Цвет	Защищаемая цепь
1	80	Черный	Подвод питания к главной коробке предохранителей
2	60	Желтый	Вентиляторы радиатора
3	60	Желтый	Свечи накаливания дизельного двигателя и/или АБС
4	20	Желтый	Система зажигания или зажигания и преобразователи дневного света
5	30	Салатный	Обогреватель заднего стекла (слева)
6	30	Салатный	Обогреватель заднего стекла (справа)
7	30	Салатный	АБС
8	30	Салатный	Компрессор системы кондиционирования воздуха/обогреватели сидений или компрессор системы кондиционирования воздуха/ преобразователи дневного света
9	20	Голубой	БЭУ (бензиновый двигатель) или клапан запуска в холодном состоянии (дизельный двигатель)
10	20	Голубой	Выключатель зажигания
11	3	Фиолетовый	Память БЭУ
12	15	Голубой	Звуковой и мерцающий сигнал аварийной сигнализации
13	15	Голубой	Кислородный датчик
14	15	Голубой	Топливный насос
15	10	Красный	Правая фара (ближний свет)
16	10	Красный	Левая фара (ближний свет)
17	10	Красный	Правая фара (дальний свет)
18	10	Красный	Левая фара (дальний свет)

Источники

• https://rus-avtomir.ru/predohraniteli/rele-mondeo-1
• https://auto-metal.ru/rukovodstva/shema-predohraniteley-i-rele-ford-mondeo-i-contour-1993-2000.html
• https://AvtoStandart-m24.ru/avtomobili-drugoe/predohraniteli-ford-mondeo-1.html

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Схема предохранителей и реле ford transit (2000-2006)

Данное руководство на русском языке, содержит общие сведения об устройстве электрического оборудования автомобилей Форд Транзит и их модификации, рекомендации по техническому обслуживанию, ремонту электронной части авто, рулевого управления, систем внутреннего и внешнего освещения и различных электрических элементов кузова. В данной статье показана вторая половина электросхем Форд Транзит, начало смотрите тут.

Схема антиблокировочной системы тормозов Форд Транзит

Схема электроники наружного зеркала авто

Стеклоочиститель и система омывания Форд Транзит

Стеклоочиститель и система омывания с задней подъёмной дверью

Наружное освещение, фары, дальний свет фар Форд Транзит

Ближний свет фар

Регулировка угла наклона фар автомобиля

Схема противотуманных фар Форд Транзит

Подсветка номерного знака — подключение

Схема фонарей заднего хода авто

фонари сигнала торможения, электросхема

Как читать электросхемы — пример расшифровки обозначений

Другие материалы раздела

Электро-техническое оборудование

Аккумуляторная батарея и стартер

Замена аккумуляторной батареи

Выявление тайных потребителей электроэнергии

Проверка регулятора напряжения

Замена приводных ремней

Замена ременного прижимного ролика

Демонтаж и монтаж генератора

Замена стартера

Наружное освещение

Никаких больших проблем – замена ламп накаливания

Временная мера – регулировка фар перед стенкой

Генератор

Сигнальные устройства

Проверка выключателя сигнала торможения

Проверка звукового сигнала

Инструменты и управляющие устройства

Проверка функционирования выключателя

Демонтаж и монтаж комбинированного прибора

Не всегда просто следовать – извилистыми дорогами проводов

Защита от перегрузок – предохранители в салоне и моторном отсеке

Выполняется быстро – замена предохранителей

Распределяет сильные рабочие токи – переключающее реле

Проверка уровня электролита в аккумуляторе

Раскладка предохранителей и реле

Уход за контактами

Проверка аккумуляторной батареи

Запуск двигателя со стороны – с проводом, соединяющим стартер и вспомогательную аккумуляторную батарею, без проблем

Толкание автомобиля

Буксировка автомобиля

Зарядка аккумуляторной батареи

Замена предохранителей на Ауди А6

Несмотря на широкий модельный ряд Ауди А6, процесс замены предохранителей подобный, идентичный.

Подготовительный этап:

• Набор плавильных элементов для установки;
• Пинцет для извлечения модулей с места монтажа;
• Отвертка с плоским наконечником,

Последовательность действий при замене в салоне автомобиля:

• Помещаем техническое средство в периметр ремонтной зоны, фиксируем задние колеса противооткатными башмаками, активируем стояночный тормоз;
• Открываем водительскую дверь (для С2, С3, С5) с торца торпеды отщелкиваем технологическое окно монтажного блока. По порядковому номеру модуля, который указан на тыльной стороне крышки, извлекаем элемент;
• На штатное место вставляем исправный, новый, закрываем крышку.

Для моделей Ауди А6 (С6, С7) нужно демонтировать крышку монтажного блока с торца торпеды, справа.

В случае возникновения необходимости замены блока целиком нужно отверткой открутить два винта, которые фиксируют блок к корпусу торпеды. А также, дополнительно отсоединить колодки с проводами. Не забываем обесточить транспортное средство, предварительно отсоединив силовые клеммы от аккумуляторной батареи.

Для замены в моторном отсеке необходимо:

• Заглушить мотор, открыть капот. В области жабо справа вмонтирован монтажный блок с реле – коммутаторами;
• Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру;
• На штатное место устанавливаем новые модули, собираем конструкцию вновь.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в сети.

После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации оригинальных предохранителей на Ауди А6 – 65 – 80 тыс. км.

Источники

• https://vsepredohraniteli.ru/audi/a6-c5-predohraniteli-i-bloki-rele.html
• http://webavtocar.ru/blok-predoxranitelej-audi-a6-c5.html
• https://avto-fresh.com/audi/skhema-predokhranitelei-i-rele-audi-a6-c5-allroad-s6-rs6-1997-2005/
• https://allvag.ru/forums/audi-a6-c6-karta-predoxranitelej
• https://zapchasti.expert/predoxraniteli/predoxraniteli-audi-a6.html

Как заменить поврежденный предохранитель

Так как в первом поколении Форд Мондео установлен только один блок предохранителей, то поиск неисправного элемента не составит труда. Замены поврежденного элемента потребуется:

• Аккуратно отщелкнуть пластиковые защелки блока предохранителей и снять крышку – сами элементы находятся по левую сторону от руля в салоне автомобиля;
• Далее в обязательном порядке отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания при ремонте системы;
• Затем визуально осматриваем в блоке поврежденный элемент. Заметить перегоревший предохранитель крайне легко – вышедший из строя будет иметь следы оплавления по бокам корпуса, а также истощать специфический запах горелого пластика;
• После обнаружения неисправного элемента с помощью пинцета или специального съемника демонтируем поврежденный предохранитель и устанавливаем новую деталь;
• Закрываем крышку, подключаем аккумуляторную батарею и тестируем электрику транспортного средства.

Никоем образом не пытайтесь сэкономить на предохранителях – детали стоят копейки, а польза от них колоссальная.

Как определить сгоревший предохранитель

Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.

При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.

Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».

Блоки под капотом

Монтажный блок предохранителей

Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо снять саму аккумуляторную батарею.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Обозначение

p, blockquote 15,0,0,1,0 —>

FА	80А Вспомогательный отопитель (отопитель РТС)
FB	60А Коробка передач
FC	60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель)
FD	40А Вентилятор охлаждения и кондиционирование воздуха
FE	60А Осветительное оборудование и общий электронный модуль (GEM)
FF	60А Зажигание
FG	60А Двигатель и осветительное оборудование
FH	60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники

Блок реле

Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Расшифровка

p, blockquote 20,0,0,0,0 —>

• R1 — Выключение А/С при широко открытой дроссельной заслонке
• R2 — Высокоскоростной режим вентилятора охлаждения двигателя
• R3 — Вспомогательный отопитель (отопитель РТС)
• R4 — Вспомогательный отопитель (отопитель РТС)

Лада Vesta SW › Бортжурнал › Установил бюджетный автозапуск/сигнализацию

Добрый день уважаемые вестоводы, будет много букв. Сегодня запись будет об установке автозапуска/сигнализации на наиболее бюджетный вариант на мой взгляд на текущий момент. Автозапуск был на гранте там стояла старлайн а93 с доп брелком которая в своё время приобреталась за 9000 тысяч и заплатил за установку дважды, первый раз в салоне, где как позже я выяснил ее подключили по аналогу хотя она работала и по can, заплатил 4000 рублей, после(где то через полтора года) поехал к официальным представителям старлайн в городе и они уже переделали все по уму + еще 2000 рублей. Сейчас а93 стоит примерно 9500 а к автозапуск уже привык. Авто постоянно находиться на улице около дома так что для меня это нужная функция. Сигнализация штатная на весте есть нужно только датчик наклона и удара и желательно обратная связь. Шерстя интернет наткнулся на данный продукт immo-master.ru/. Данный сайт был мною обнаружен в начале лета и на тот момент у них в продаже находился автозапуск модели Immo-Master CAN с которым можно было совместить X21 или АвтоОко 24. На тот момент не хватило денежных средств на приобретение поэтому отложил вопрос. В конце июля вышел в отпуск и решил на полученные деньги приобрести сей продукт но обнаружил что его изъяли из продажи для замены на более современный продукт который должен был появиться в начале сентября. И так наступает сентябрь и на сайте появляется новый блок Arnavi ESM-P который так же совместим с X21 или АвтоОко 24 и так как у них скидка на сентябрь месяц я приобрел Arnavi ESM-P + АвтоОко 24.

Всю установку проводил сам хотя очень пожалел об этом, весь процес занял три дня 2 выходных и плюс через неделю еще один выходной, с моими не самыми прямыми руками установка в авто заняла порядка 6 часов для людей которые дружат с электрикой и паяльником думаю займет поменьше. В первые выходные готовил жгут для соединения, так как изначально не было нормальной схемы по подключению проводов очень много лишнего наделал. Жгут готовил по схеме ниже

По прошествию 2 выходных появился вот такой жгут

Далее с помощью программы

Замена предохранителей

При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.

Под капотом

Порядок замены следующий:

1. Выключить зажигание.
2. Открыть крышку блока. Для этого необходимо утопить шлицевую отвёртку в паз защёлки и отогнуть в сторону.
3. Щипцы и запасные предохранители находятся в блоке багажника.
4. Определить вышедший из строя предохранитель по схеме и по не рабочей электрической цепи. Также его можно определить по внешнему виду — он потемнеет и будет видна перегоревшая нить.
5. Вынуть неисправную плавкую вставку и заменить новой.
6. Проверить работоспособность цепи.
7. Если повторного перегорания не произошло, то уложить щипцы на штатное место и установить крышку на место.

В салоне

На машине 2002, 2003 и других годов выпуска Зафиры первого поколения необходимо:

1. Выключить зажигание.
2. Откинуть вещевой ящик и, утопив боковые зажимы, снять его.
3. Снять корпус, закреплённый на шлицевых винтах (4 шт.).
4. Взять за выступ в нижней части монтажного блоки и вытащить его наружу. На задней части блока есть табличка с пиктограммами, обозначающими назначение предохранителей и реле.
5. Вынуть щипцы, определить сгоревшую вставку, например, отвечающую за работу задних фонарей, и заменить её. Запасные предохранители находятся в блоке.
6. Проверить работу электрики.
7. Собрать все обратно.

На видео (пользователь Яков Видеркер) хорошо показан блок предохранителей Зафиры 2001 года.

В багажнике

Процесс замены предохранителей в блоке багажника почти не отличается от замены вставок под капотом.

Алгоритм действий:

1. Выключить зажигание.
2. Открыть заднюю дверь.
3. Найти на боковой обшивке с водительской стороны крышку.
4. Нажать на два фиксатора и снять её.
5. Определить вышедшую из строя деталь.
6. Вынуть щипцы, размещённые в блоке, и заменить предохранитель.
7. Проверить электрическую цепь.
8. Уложить щипцы на место.
9. Закрыть крышку.

 Загрузка …

Реле

реле
противотуманок на электросхеме

302 Реле освещение (дополнительный прожектор) предохранитель
прожектора на электросхеме

305 Реле Фонари света заднего хода реле
заднего хода на электросхеме

306 Реле ближнего света фар реле
фар на электросхеме

307 Реле дальнего света фар реле
фар на электросхеме

308 Реле Лампы стоп-сигнала реле
стоп сигналов на электросхеме

309 Реле габариты реле
габаритов на электросхеме

315 Реле стартера

343 Реле задних противотуманных фар реле
противотуманок на электросхеме

375 Реле Фары дневного света, Генератор,

Отдельные предохранители на свет есть, их 6 штук под
решетчатой крышкой на торце блока управления светом (под блоком
предохранителей). Перегорают при серьезных замыканиях в проводке и
фонарях. При этом меню диагностики блока управления светом будет код
неисправности по питанию №1 и тд. В составе автопоезда в таком случае
по диагонали не будут работать конкретные лампы. Если габариты не горят
только на тягаче, то виновата скорее всего проводка или сами фонари.

Блоки под капотом

Монтажный блок предохранителей

Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо снять саму аккумуляторную батарею.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Обозначение

p, blockquote 15,0,0,1,0 —>

FА	80А Вспомогательный отопитель (отопитель РТС)
FB	60А Коробка передач
FC	60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель)
FD	40А Вентилятор охлаждения и кондиционирование воздуха
FE	60А Осветительное оборудование и общий электронный модуль (GEM)
FF	60А Зажигание
FG	60А Двигатель и осветительное оборудование
FH	60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники

Блок реле

Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Расшифровка

p, blockquote 20,0,0,0,0 —>

• R1 — Выключение А/С при широко открытой дроссельной заслонке
• R2 — Высокоскоростной режим вентилятора охлаждения двигателя
• R3 — Вспомогательный отопитель (отопитель РТС)
• R4 — Вспомогательный отопитель (отопитель РТС)

Предохранители под капотом автомобиля

Замена деталей, расположенных в моторном отсеке автомобиля, не менее проста, чем работа внутри салона. Все, что потребуется сделать – это следовать алгоритму, описанному ниже:

1. Запаситесь сразу необходимым минимумом инструментов. Достаточно будет ключа на 8 и плоской отвертки.
2. Снимите клеммы с аккумулятора или проведите его полный демонтаж.
3. На стенке аккумуляторной батареи расположен блок с плоскими предохранителями. Вам нужно аккуратно отсоединить его после снятия фиксатора.
4. Снимите еще один фиксатор, который освободит блок ПП от защиты.
5. Каждый предохранитель держится в коробе на двух гайках. Отвинтив их, получится без труда снять и саму деталь.
6. Установите новый элемент согласно инструкции и выполните все операции в обратном порядке.

Безусловно, отыскать нужные предохранитель среди огромной массы непросто. Рекомендуем иметь под рукой схему расположения и маркировки. Это не только ускорит процесс, но и поможет ничего не сломать.

Обозначение предохранителей под капотом Ford Fiesta/Fusion

Номер предохранителя	Номинальная сила тока, А	Защищаемая цепь
FA	30	Дополнительный отопитель
FB	60	Роботизированная коробка передач
FC	60	Предпусковой подогрев (дизель)
FD	40	Система кондиционирования
FE	60	Наружное освещение
FF	60	Резерв
FG	60	Системы управления двигателем и питания
FH	60	Стеклоподъемники

Штатные средства Форд Фиеста для хорошей музыки

Обратите внимание, что модель 2011-2015 уже имеет современные востребованные функции, они состоят из следующего набора возможностей:

• процессор CPU Dual Core A8 – это одна из самых производительных и экономных по энергопотреблению платформ, версии 2020 года основаны на модели А9, но предыдущие девайсы имеют высокое качество и полностью обеспечивают необходимый набор функций;
• HD-качество экрана;
• скользящий 3D интерфейс с подсветкой;
• запись с DVD, TV, AUX;
• поддержка 3G;
• виртуальный CD-чейнджер на 20 дисков.

Интерьер салона Ford Fiesta Нужно сказать, что данный набор функций вполне современен. Так что снятие магнитолы на Форд Фиеста и замена на более новую нецелесообразно. Большинство реплик имеет похожие функции и более высокую стоимость. Так что установка на сегодняшний день ультрановой магнитолы избыточно. Она будет отличаться более высоким разрешением экрана, расширенными функциями, поддерживать 4G. При этом для большинства водителей такой набор функций более чем достаточен и чаще не используется.

Как комплектуется штатная версия? В комплект поставки входит само устройство, кабели и разъемы и инструкция. Новый девайс хорош тем, что все необходимое идет в комплекте. Например, каждый провод РТ разъема подписан, достаточно просто вставить в нужные гнезда.

Штатная магнитола
