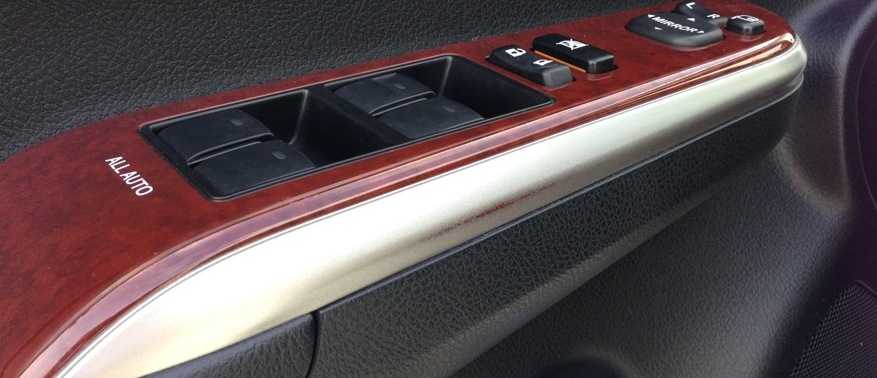

Стертая краска на серебристой накладке

Пластиковые элементы внутренней отделки легко подвержены износу и повреждениям. Руль тоже начинает блестеть рано не пройдя и ста тысяч км. С ним связана еще одна проблема. Точнее с его шлейф-лентой. Спиральное подключение начинало скрипеть уже к 30 тысячам км. В теории это могло приводить к отключению подушек безопасности, поэтому дилеры меняли их по гарантии. Пока в 2013 году узел не модернизировали.

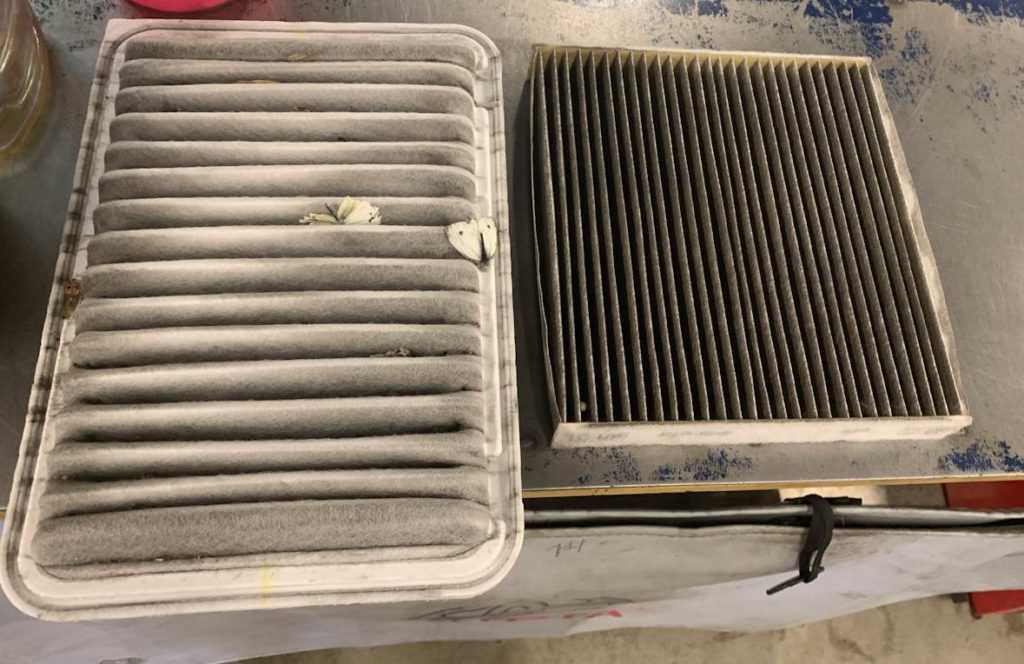

Слева фильтр двигателя, справа салонный фильтр

Бардачок получился хлипким, и если его серьезно нагрузить могут не выдержать ограничители или замок. Подлокотник тоже не надежный и легко ломается если на него облокотиться. Салонный фильтр склонен к отсыреванию, что в свою очередь нагружает моторчик печки. Поэтому при первых признаках рекомендуется замена.

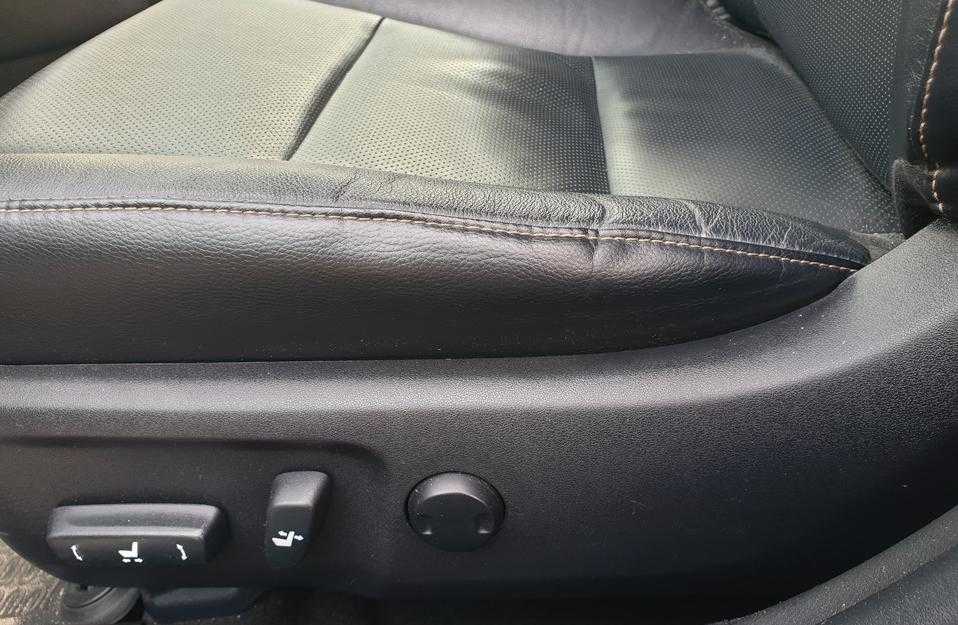

У кресел подвержены износу боковые валики, на водительском сидении они теряли вид и форму еще до 100 тыс км. После рестайлинга ситуация чуть улучшилась. Форма стала держаться лучше, однако, кожаная обивка начинает терять вид уже после 20 тыс км.

Седьмое поколение (2011-2016)

Новая версия, Тойота Камри 50, отличается более элегантными и солидными линиями кузова, в чем вы сможете убедиться, глянув на фото ниже. Что касается интерьера, то салон стал более просторным, а техническое оснащение – более современным. Отдельного внимания заслуживают технические характеристики Камри 7 поколения:

Тойота Камри гибрид – стильно, комфортно, экономично
Тойота Камри 2021 – больше, чем рестайлинг

Двигатель: 2.5 л (181 л.с.), 3.5 л (277 л.с.);
Трансмиссия: 6-ступенчатая автоматическая с возможностью ручного управления;
Максимальная скорость: 190 и 210 км/ч соответственно;
Разгон: 8 с (3 л) – 9 с (2.5 л)
Средний расход топлива на 100 км: 7.8 л и 9.3 л соответственно.

Тойота Камри 7 поколения

В этом году японский производитель выпустил рестайлинг Тойота Камри 2016-2017 в новом кузове, который вы можете увидеть на фото ниже. Кузов Тойота Камри 55 отличается более агрессивным дизайном благодаря обновленной форме бампера и увеличенному воздухозаборнику (см. фото). Особого лоска Тойоте Камри 2021 года в новом кузове, представленной на фото ниже, добавляет хромированная планка над радиатором, немного измененная форма фар и противотуманки, расположенные в специальной нише на бампере.

Тойота Камри 2021 — рестайлинг

Блоки предохранителей Камри XV50(55): их схема, прикуривателя

Открытый блок предохранителей под капотом. Назначение электропредохранителей в блоке под капотом сороковки, а также номинальную силу тока каждого элемента, вы найдете в схеме предохранители тойота камри v55 и расшифровке к. Пользоваться схемой просто: находите в расшифровке номер интересующего вас элемента и читаете, для какого электроприбора вставка предохранители тойота камри v55.

Например, чтобы узнать, где предохранитель прикуривателя Камри XV40, в колонке расшифровки найдите нужный прибор, затем посмотрите номер отвечающего за устройство предохранителя, а затем по номеру предохранители тойота камри v55 плавкий элемент на схеме предохранительного блока.

Блок плавких вставок и реле, который размещен под капотом Тойота Камри 40, помещен в пластиковый корпус и расположен возле двигателя рядом с воздушным фильтром, аккумулятором и бачком для залива тормозной жидкости. Расшифровка схемы. Для получения доступа к системе предохранителей, поднимите защелку и уберите крышку блока. Кроме собственно предохранителей, в блоке также хранятся запасные плавкие вставки и инструмент для работы с ними — специальные щипчики.

Предлагаем ознакомиться со схемой моторного блока с предохранителями. Здесь же вы найдете информацию о номинальном показателе тока каждой вставки. Разные цвета корпуса плавких перемычек позволяют быстрее ориентироваться в их ампераже.

Показатель тока красных вставок — 10А, элементов синего предохранители тойота камри v55 — 25А, коричневых — 7,5А, зеленых — 30А, предохранители с серым корпусом поддерживают силу 25А, желтые — 20А. Кроме предохранителей, в моторном блоке Camry XV40 также расположены реле, защищающие стартерное устройство, систему обогрева заднего стекла, а также радиаторные электровентиляторы.

Закрытый салонный блок предохранителей.

Салонный блок расположен в нижней левой части приборки. Ориентиром для блока используйте положение левого водительского колена.

Предохранители и реле Toyota Camry XV50, 55 (расположение, обозначение и номинал)
Предохранители Toyota Camry (XV50), 2011 — 2017
Предохранители Камри XV50 (55): электросхема, где блок?
Схема предохранителей Toyota Camry XV50 (2011-2017)

Предохранители и реле Toyota Camry XV50, 55 (расположение, обозначение и номинал)

Электропредохранители Камри XV40 размещены под пластиковой крышкой корпуса блочка. К салонной предохранительной системе подведены 33 электрические цепи.

Большинство из них обслуживают приборы, управление которых ведется с панели приборов. Этим, собственно, и аргументируется такое местоположение блока.

В размещенной ниже таблице по номерам указано значение салонных предохранителей Toyota Camry 40, и номинальный ток каждого из. Расшифровка схемы салонного блока. Эти предохранители расположены под панелью приборов с предохранители тойота камри v55 стороны. Смотрите на фото.

Нормально к ним подлезть можно если лечь спиной на пол и задрать голову вверх. Неудобно, а что предохранители тойота камри v55.

Очиститель предохранители тойота камри v55, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка.

Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации. Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари.

Предохранители в отсеке двигателя

Перечень и номинал части защитных элементов зависят от:

рабочего объема двигателя;
наличия системы обогрева подушек заднего ряда сидений;
типа ламп, установленных в фарах головного света.

Схема элементов

Блок имеет вытянутую конфигурацию, внутри находятся вставки стандартного типа А с прозрачными корпусами, а также элементы типа В (рассчитанные на повышенную силу тока). Для снятия крышки необходимо нажать на фиксаторы и потянуть кожух вверх. На внутренней поверхности находятся запасные элементы и пинцет.

Расшифровка с описанием функций

Перечень элементов (начиная с нижней позиции в левом ряду):

Контрольные приборы (5 А).
Электрические двигатели вентиляторов системы охлаждения (50 А).
Насос блока очистки стекол фар головного света (30 А).
Муфта компрессора кондиционера и климатическая установка (50 А).
Цепь зарядки батареи (120 А для машин с обогревом передних кресел и 140 А для модификаций с обогревом всех сидений).
Контроллер модуля курсовой устойчивости (30 А).
Реле включения стартера двигателя (30 А).
Общая защита ламп в фарах головного света (30 А).
Контроллер системы курсовой устойчивости (50 А).
Электрический усилитель рулевого управления (80 А).
Звуковой сигнал высокого тона (7,5 А).
Звуковой сигнал низкого тона (10 А).
Контроллеры модуля впрыска топлива и управления АКПП (15 А).
Блок управления подачей топлива (10 А или 7,5 А для агрегатов 2GR-FE и 2AR-FE соответственно).
Контроллеры блока впрыска горючего и цепи зажигания (7,5 А).
Блок управления подачей бензина, контроллер АКПП и соленоид блокировки рулевого вала (7,5 А).
Реле стартера (15 А).
Дверные замки (20 А).
Дополнительная защита цепей систем зажигания и подачи топлива (25 А).
Контроллер зарядки (7,5 А).
Блок аварийной связи (5 А).
Указатели направления поворота (15 А).
Блокиратор рулевого управления (10 А).
Магнитола (15 А).
Ближний свет левого борта для галогенных фар или корректор положения ксеноновых ламп (15 или 20 А).
Аналогично позиции 25, но для правого борта.
Блок автоматического корректора ксеноновых ламп (опция, 7,5 А).
Контроллер модуля впрыска бензина (30 А).
Бесключевой доступ (5 А).
Контроллер дроссельного узла (10 А).
Розетка буксировочного прибора (опция, 20 А).
Системы управления двигателем и трансмиссией (7,5 А).
Аналогично позиции 32 (только для мотора 2AR-FE, 20 А).
Бесключевой доступ (7,5 А).
Питание магнитолы (20 А).
Цепи подсветки приборов, свет в салоне, багажном отделении и в проемах дверей (7,5 А).
Блок связи, электрический регулятор положения рулевой колонки, кнопки на рулевом колесе (10 А).

Причины неисправности стартера у Камри

Starter – один из важнейших компонентов автомобиля. Если у него начинаются неполадки, то пользоваться машиной становится проблематично. Камри может отлично выполнять свою задачу, но стоит заглушить двигатель на одну минуту, как она уже не заводится ни при каких усилиях. Произойти это может в любой момент.

Принцип работы стартера — видео:

Стартер при таких проблемах может вести себя следующим образом:

Вообще не запускается;
Щелкает, но не крутит коленвал;
Придает коленвалу крайне медленное вращение, недостаточное для запуска двигателя;
Вызывает скрежет бендикса, шестерня которого не сцепляется с коленвалом.

Причины, как правило, оказываются решаемыми. Однако в большинстве случаев, когда не крутит starter, лучше всего обратиться в автосервис к профессионалам.

Проблемы с АКБ

Самой распространенной причиной, почему не крутит стартер, является АКБ. Как правило, он просто разряжен, из-за чего количества энергии недостаточно для запуска движка. Однако в такой ситуации срабатывает реле, из-за чего слышен характерный щелчок. При этом часто тускнеют лампочки на приборной панели.

Также стартер не крутит, если у Камри ненадежно зафиксированы или окислены клеммы аккумулятора. Это негативно сказывается на плотности контакта, из-за чего запуск двигателя становится проблематичным или вообще, невозможным.

Проблемы, вызванные АКБ, могут заключаться в прилегающих проводах. Ненадежно закрепленный «плюсовой» провод аккумулятора, провод вывода реле или массы двигателя зачастую становятся причиной неполадок в работе стартера у Камри.

Плохой контакт на замке зажигания, провод управления

Некачественно закрепленные провода замка зажигания у Тойоты тоже приводят к тому, что стартер перестает вращать коленвал. Для выявления неполадок нужно тщательно проверять напряжение на реле и клеммах АКБ при поворотах ключа. Также может быть поврежден сам замок или ключ.

Стартер перестанет работать и при неполадках, связанных с проводом управления, или выходе из строя предохранителей. При попытке завести Камри с помощью ключа, ничего не произойдет.

Неисправности втягивающего реле

Стартер на Камри может перестать крутить из-за неисправности втягивающего реле. Короткое замыкание, повреждения, включая обрывы обмоток, изнашивание – все это может привести к невозможности запуска движка на Камри. Наиболее специфичными причинами могут выступать подгорание пятаков или подклинивание якоря.

Короткое замыкание в обмотке

Такая проблема реже встречается у Камри v40, но 30 кузов страдает от нее довольно часто. Постепенное изнашивание изоляции на обмотке приводит к возникновению короткого замыкания. Часто причиной становится механическое повреждение или воздействие химических веществ. В таких ситуациях требуется полная замена стартера.

Неправильный подбор втулок

Еще одна причина, по которой стартер на Камри не крутит, связана с неправильным выбором втулок. Тогда двигатель без проблем заводится в холодном состоянии, но после разогрева запуск не удается. Временным решением будет не глушить его, если планируется продолжить дорогу в ближайшее время.

Суть проблемы в том, что втулки с меньшим, чем нужно, диаметром не могут выполнять свою задачу после разогрева двигателя. При повышении температуры детали увеличиваются, из-за чего диаметра втулок становится недостаточно. От этого не крутится коленвал.

Бендикс

Если при запуске двигателя Камри появляется только жужжание, то стоит обратить внимание на бендикс. В такой ситуации стартер начинает вращать якорь, но машина не заводится

Причина в том, что бендикс, представляющий собой муфту, начинает вращаться в две стороны, а должен только в одну. Потребуется полная замена всего узла.

Также могут быть изношены зубья, которые должны схватывать маховик и замыкать контакт. Достаточно замены шестеренки и полноценной чистки вала.

Щеточный узел

Камри, у которой стартер не крутит коленвал, может иметь проблемы со щетками. Они могут быть изношенными, чему больше подвержены модели Камри в 30 кузове. По причине проблем со щетками могут возникать неисправности реле.

Изношенные щетки — видео:

Схема предохранителей Тойота Камри XV20

№
Имя
А

Назначение

1
SEAT−HEATER
20
Подогрев сидений

2
HEATER
10
Кондиционер, обогрев заднего стекла, система запуска

3
GAUGE
10
Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы

4
WIPER
20
1996-1998: Стеклоочиститель и омыватель

25
1999-2001: Стеклоочиститель и омыватель

5
MIRROR−HEATER
10
Обогрев зеркал

6
ECU−IG
15
Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива

7
IGN
5
Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности

8
STOP
15
Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач

9
TAIL
10
Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива

10
POWER−OUTLET
15
Розетка

11
OBD
7.5
Диагностический разъем

12
FOG
15
Противотуманный свет

13
STARTER
5
Комбинация приборов, система впрыска топлива

14
DOOR
25
Центральный замок, противоугонная система, лючок бензобака

15
PANEL
7.5
Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач

16
TURN
7.5
Указатели поворота

17
RAD−NO.2
7.5
Аудиосистема, антенна

18
CIG
15

Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер

19
—
—
Помехоподавляющий фильтр

20
—
—
Помехоподавляющий фильтр

21
DEF
40
Обогрев заднего стекла

22
PWR
30
Стеклоподъемники, сиденья с электроприводом, люк

Предохранители Toyota Camry 50

Рассмотрены автомобили Toyota Camry XV50 2011, 2012, 2013, 2014 года выпуска.

Блок предохранителей в моторном отсеке.

Для доступа к предохранителям отожмите фиксатор и снимите крышку, на внутренней стороне крышки расположены запасные предохранители и пинцет.

Схема расположения предохранителей в блоке.

Электрические вентиляторы охлаждения

Система кондиционирования воздуха

Система зарядки аккумулятора

Система курсовой устойчивости автомобиля

Система стартера. ECU-IG2 N0.1, А/ В. ECU-IG2 N0.2

H-LP LH-LO. H-LP RH-LO. передние фары (ближний свет)

Система курсовой устойчивости автомобиля

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением

Система многоточечного впрыска топлива/система последовательною многоточечного впрыска топлива

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевой колонки, трансмиссия с электронным управлением

Система запирания всех дверей

IGN. INJ, METER-IG2. ECU-IG2 N0.3, A/В, ECU-IG2 N0.2. ECU-IG2 N0.1

Система зарядки аккумулятора

Указатели поворота, аварийная сигнализация, измерительные приборы

Система блокировки рулевой колонки

Левая фара (ближний свет), система

ручной регулировки угла наклона фар

Правая фара (ближний свет).

система ручной регулировки угла наклона фар

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива. EFI N0.2, EFI N0.3, датчик A/F

Интеллектуальная система доступа без ключа

Электронное управление дроссельной заслонкой

Датчик A/F, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

Интеллектуальная система доступа без ключа

Аудиосистема, система навигации

Часы, подсветка зеркал, освещение салона, лампы для чтения, подсветка багажника, подсветка подножки дверей

Мультиплексная система связи, интеллектуальная система доступа без ключа, измерительные приборы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления

*1 — Двигатель 2GR-FE

*2 — Автомобили без обогревателя заднего сиденья

*3 — Автомобили с обогревом заднего сиденья

*4 — Двигатели 2AR-FE

*5 — Автомобили с галогенными фарами

*6 — Автомобили с газоразрядными фарами

*7 — имеется не во всех комплектациях

Блок предохранителей в салоне тойота камри 50.

Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка

Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора

Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари

Как заменить бензонасос Тойота и поменять фильтр самостоятельно?

Новая toyota camry 2021 года

Бензонасос — устройство, выполняющее функцию подачи топлива из топливного бака в систему сжигания. Эта деталь подключена у электрической цепи автомобиля, управляется при помощи реле. За контроль отвечает соответствующий предохранитель, который вы можете видеть на изображении ниже.

Основные критерии грамотной работы насоса:

Регулярное и соответствующее создаваемое давление. Грубо говоря, насос должен уметь вовремя нагнетать нужный уровень топлива в систему питания. Давление измеряется в барах. На современных автомобилях присутствует соответствующий датчик, который показывает водителю, какое давление образуется Очистка бензина. Для этого применяется специальный фильтр. Это небольшой «карман», выполненный из сетчатого материала. Его задача — не допустить попадания пыли, грязи и сторонних элементов внутрь

За состоянием топливного фильтра крайне важно следить, особенно в СНГ, где без проблем можно наткнуться на АЗС с низкокачественным, загрязненным топливом Стабильный контакт с электрической цепью

Если нет тока, то насос не работает По этому нужно проверять реле, следить за состоянием предохранителей и обращать внимание на сигналы, подаваемые приборной панелью. Когда бензонасос выходит из строя, то зажигание практически невозможно

Когда бензонасос выходит из строя, то зажигание практически невозможно.

На автомобилях Тойота, точнее, самых популярных в Казахстане моделях — Камри 20, 30, 40, Королла Е150, Авенсис, Карина Е и так далее — могут быть установлены разные бензонасосы.

Их тип зависит не только от модели, кузова и года выпуска, но также и от объема силового агрегата, типа потребляемого топлива и личных модификаций водителя.

Обычно бензонасос стоит практически у бензобака. Доступ к нему осуществляется несколькими способами: через бак, через багажник или за задними пассажирскими сидениями. Но на вторичном рынке, особенно среди старых автомобилей, можно встретить и самодельные модификации с насосом под днище автомобиля.

Потенциальные проблемы

Как водителю Тойоты определить, что с его бензонасосом что-то не так? Есть несколько симптомов:

Посторонние шумы. Насос гудит, свистит или создает непонятные вибрации. В таком случае, чаще всего, нужно поменять его на новый
Снижение давления. Тут вам помогут как собственные ощущения, так и манометр, прибор для измерения давления. Отслеживается напор в нескольких этапах движения: на зажигании, при плавном перемещении, на высоких оборотах, при переключении передачи, в условиях плотного городского трафика, либо на разгоне по прямой загородной трассе. Простыми словами, водитель подключает измерительный прибор и просто катается, параллельно записывая результаты. Затем записи соотносятся с официальной технической документацией, либо с отзывами в Интернете (в крайнем случае). По итогам замеров определяется, на каком участке хода у вашей Тойота появляются проблемы с насосом
Проблемы зажигания. Чаще всего тут виноват либо стартер, либо аккумулятор. Как вариант — низкое качество бензина. Но если с этими пунктами все в порядке и вы уверены в них, то стоит осмотреть и бензонасос

Возможность самостоятельной замены

При отказе части электрических систем владелец может визуально проверить состояние предохранителей и поменять вышедшие из строя детали. Если установка нового элемента не приводит к восстановлению работоспособности, то автомобиль доставляется в сервисный центр для определения причин поломки (например, в случае выхода из строя интегрированного реле).

Меры предосторожности

Перед проверкой или заменой защитных элементов на Camry XV50 или 55 необходимо:

На машинах со стандартным замком зажигания заглушить мотор и вынуть ключ из скважины. Отключать батарею от бортовой сети не требуется.
На автомобилях с системой бесключевого доступа и кнопкой пуска двигателя отключить зажигание. Отсоединять проводку от аккумулятора не нужно.

Что потребуется

При самостоятельной замене плавких предохранителей потребуются:

клещи для снятия (закреплены в крышке блока, расположенного в моторном отсеке);
комплект защитных элементов (запасные вставки номиналом 25 и 30 А хранятся на внутренней части крышки блока под капотом).

Процесс замены

Для замены необходимо:

Открыть коробку и найти неисправный элемент.
Вытащить деталь пластиковыми клещами (предназначены только для снятия ножевых элементов типа А). Для снятия вставок с увеличенными корпусами (тип В или С) следует вытянуть деталь пальцами, покачивая корпус из стороны в сторону.
Осмотреть посадочное гнездо, а затем вернуть плавкую вставку на место и закрыть крышку.
Проверить работоспособность электрических систем автомобиля.

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Расположение

Пример схемы с крышки блока

Схема

Описание

1	10А ECU-IG1 NO.2 — Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	10А ECU-IG1 NO.1 — Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor
3	10А PANEL — Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	15А TAIL — Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	7,5А EPS-IG1 — Электропривод руля
20А DOOR R/R — Задний правый электрический стеклоподъемник
6	7,5А ECU-IG1 NO.3 — Blind Spot Monitor
20А DOOR F/L — Передний левый электрический стеклоподъемник
7	10А S/HTR & FAN F/L — Подогрев сидений
20А DOOR R/L — Задний левый электрический стеклоподъемник
8	7,5А H-LP LVL — Фары (ближний свет)
9	10А WASHER — Стеклоочистители и омыватель ветрового стекла
10	7,5А A/C-IG1 — Система кондиционирования воздуха
11	25А WIPER — Стеклоочистители и омыватель ветрового стекла
12	7,5А BKUP LP — Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
13	30А DOOR NO.1 — Стеклоподъемники
14	5А WIPER-S — Очистители
7,5А EPS-IG1 — Электропривод руля
15	20А P/OUTLET RR — Задняя розетка для электроприборов
16	5А SFT LOCK-ACC — Система блокировки передач
17	20А DOOR R/R — Задний правый электрический стеклоподъемник
10А S/HTR&FAN F/R — Обогреватели переднего правого сиденья
18	20А DOOR R/L — Задний левый электрический стеклоподъемник
10А S/HTR&FAN F/L — Обогреватели переднего левого сиденья
19	10А OBD — Бортовая система диагностики
20	10А ECU-B NO.2 — Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
21	20А DOOR NO.2 — Стеклоподъемники
22	7,5А AM1 — Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
23	7,5А STOP — Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	30А P/SEAT RR — Электрический привод регулировки задних сидений
25	7,5А A/C-B — Система кондиционирования воздуха
26	10А S/ROOF — Люк
27	30А P/SEAT FR — Электрический привод регулировки передних сидений
28	30А PSB — Ремень безопасности с предаварийной системой.
29	20А D/L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	20А TI&TE — Система регулировки наклона и высоты рулевой колонки
31	10А A/B — Система подушек безопасности SRS, система классификации переднего пассажира
32	7,5А ECU-IG2 NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
33	7,5А ECU-IG2 NO.2 — Интеллектуальная система доступа без ключа, Blind Spot Monitor
34	15А CIG&P/ OUTLET — Прикуриватель
35	7,5А ECU-ACC — Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	10А S/HTR&FAN FI R — Подогрев сидений
37	20А S/HTR RR — Обогреватели задних сидений
38	20А DOOR F/R — Передний правый электрический стеклоподъемник
39	7,5А ECU-IG1 N0.3

Порядок замены прикуривателя

Перед тем как снять прикуриватель на Тойота Камри, рекомендуется отключить клеммы аккумулятора. Несмотря на то, что при выключенном зажигании питание на розетку не поступает, во время работы можно случайно замкнуть контакты аудиосистемы или климат-контроля, и это создаст немало проблем.

Порядок замены прикуривателя

Для снятия прикуривателя необходимо соблюдать определённую последовательность действий:

Вынуть из гнезда потребитель энергии (нагревательную спираль, зарядное устройство и пр.).
Затем снимается рамка центральной консоли.
Выкручиваются саморезы, прикрепляющие аудиосистему и климат-контроль.
Затем магнитола с блоком климата аккуратно вытягиваются на себя, снимаются фишки с задней стороны, после чего они полностью удаляются. В зависимости от кузова авто, иногда достаточно просто снять блок управления климатом.
На относительно свежих кузовах с задней стороны прикуривателя расположена гайка, с помощью которой плюсовой провод прикрепляется к гнезду.
Если в замене гнезда нет необходимости, то можно просто выкрутить гайку и удалить шайбу, выполненную из изоляционного материала.
Затем плюсовой провод прикручивается гайкой, включается зажигание и проверяется, как работает прикуриватель на Тойота Камри.

Предохранители и реле Toyota Camry XV50, 55 в салоне

Эти предохранители расположены под панелью приборов с левой стороны. Смотрите на фото. Нормально к ним подлезть можно если лечь спиной на пол и задрать голову вверх. Неудобно, а что делать…

Вот так выглядит блок предохранителей. На нем есть также крышка с подсказками.

Если подсказки вам не помогают, то еще раз смотрим на расположение предохранителей…

И обращаемся к таблице, где приведено их предназначение, исходя из позиций на рисунке.

Плавкий предохранитель	Номинал тока	Цепь
1	ECU-IG1 N0.2	10 А	Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	ECU-IG1 N0.1	10 A	Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора
3	PANEL	10 A	Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	TAIL	15 A	Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	DOOR F/R	20 A	Передний правый электрический стеклоподъемник
6	DOOR R/R	20 A	Задний правый электрический стеклоподъемник
7	DOOR F/L	20 A	Передний левый электрический стеклоподъемник
8	DOOR R/L	20 A	Задний левый электрический стеклоподъемник
9	H-LP LVL	7.5 A	Фары (ближний свет)
10	WASHER	10 A	Стеклоочистители и омыватель ветрового стекла
11	A/C-IG1	7.5 A	Система кондиционирования воздуха
12	WIPER	25 A	Стеклоочистители и омыватель ветрового стекла
13	BKUP LP	7.5 A	Фонари заднего хода, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
14	ECU-IG1 NO 3	7.5 A	Нет схемы
15	EPS-IG1	7.5 A	Электропривод руля
16	P/OUTLET RR	20 A	Задняя розетка для электроприборов
17	SFT LOCK-ACC	5 A	Система блокировки передач
18	S/HTR&FAN F/R	10 A	Обогреватели переднего правого сиденья
19	S/HTR&FAN F/L	10 A	Обогреватели переднего левого сиденья
20	OBD	10 A	Бортовая система диагностики
21	ECU-B N0.2	10 A	Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидении, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
22	AM1	7.5 A	Система стартера, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
23	STOP	7.5 А	Задние габаритные фонари, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система курсовой устойчивости, антиблокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	P/SEAT RR	30 А	Электрический привод регулировки задних сидений
25	А/С-В	7.5 А	Система кондиционирования воздуха
26	S/ROOF	10 А	Нет схемы
27	P/SEAT FR	30 А	Электрический привод регулировки передних сидений
28	PSB	30 А	Нет схемы
29	D/L-AM1	20 А	Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	TI&TE	20 А	Система регулировки наклона и высоты рулевой колонки
31	А/В	10 А	Система подушек безопасности SRS
32	ECU-IG2 N0.1	7.5 А	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	ECU-IG2 N0.2	7.5 А	Интеллектуальная система доступа без ключа
34	CIG&P/OUTLET	15 А	Прикуриватель
35	ECU-ACC	7.5 А	Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	S/HTR RR	20 А	Обогреватели задних сидений
